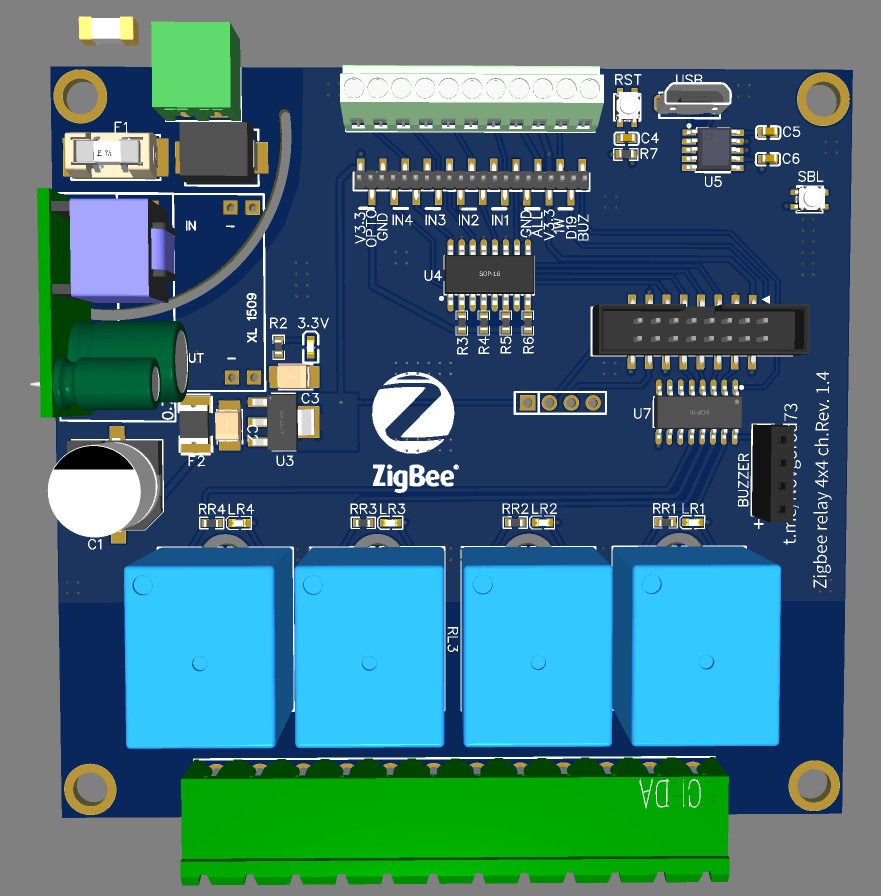

Zigbee 4х канальное реле на базе съёмного модуля с чипом CC2652p.

ниже основные отличия от предыдущей версии этого реле.

небольшие изменения в схеме 4х канального реле

переключения перемычками входов между оптроном и DIO для возможности подключения датчиков к входам default OPTRON, а так же возможность смены режима коммутации GND (низкий уровень) или VCC (высокий уровень) default GND

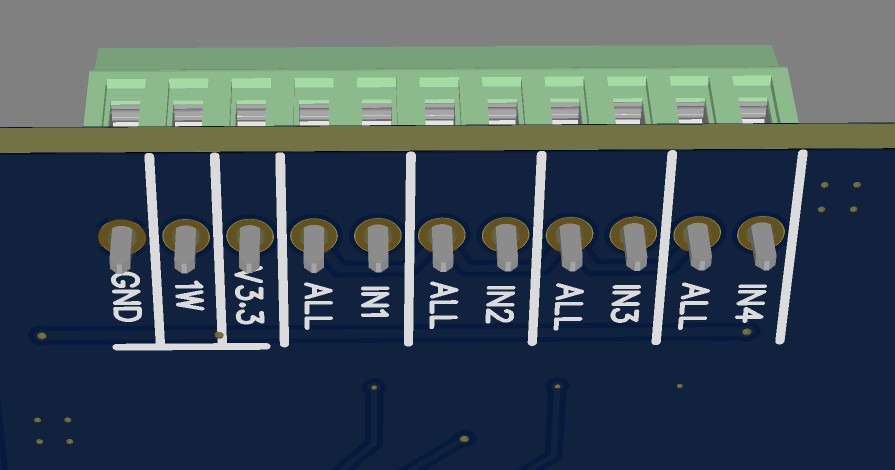

4 входа для подключения внешних выключателей или датчиков и 1W вход для внешнего датчика ds18b20

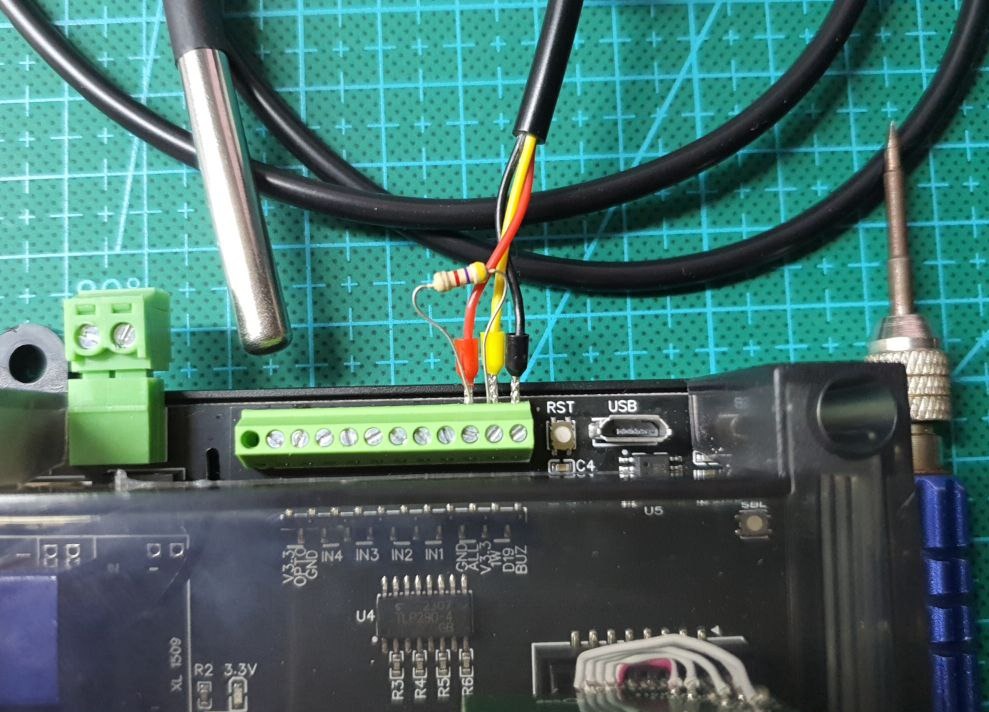

подключение одного и более проводного внешнего датчика DS18b20 потребует установки (как на фото) подтягивающего резистора 4.7кОм между контактами V3.3 и 1W. ОБЯЗАТЕЛЬНО!

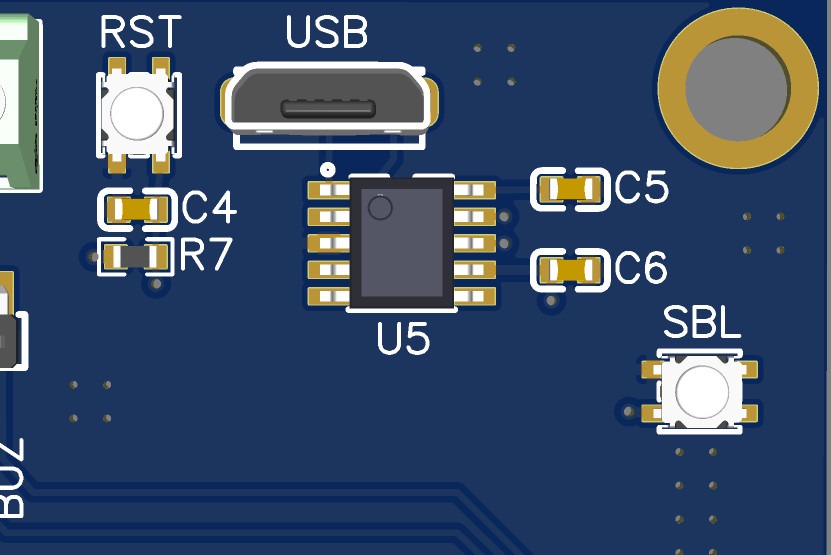

Самое основное изменение это micro USB порт для прошивки Zigbee модуля без использования программатора

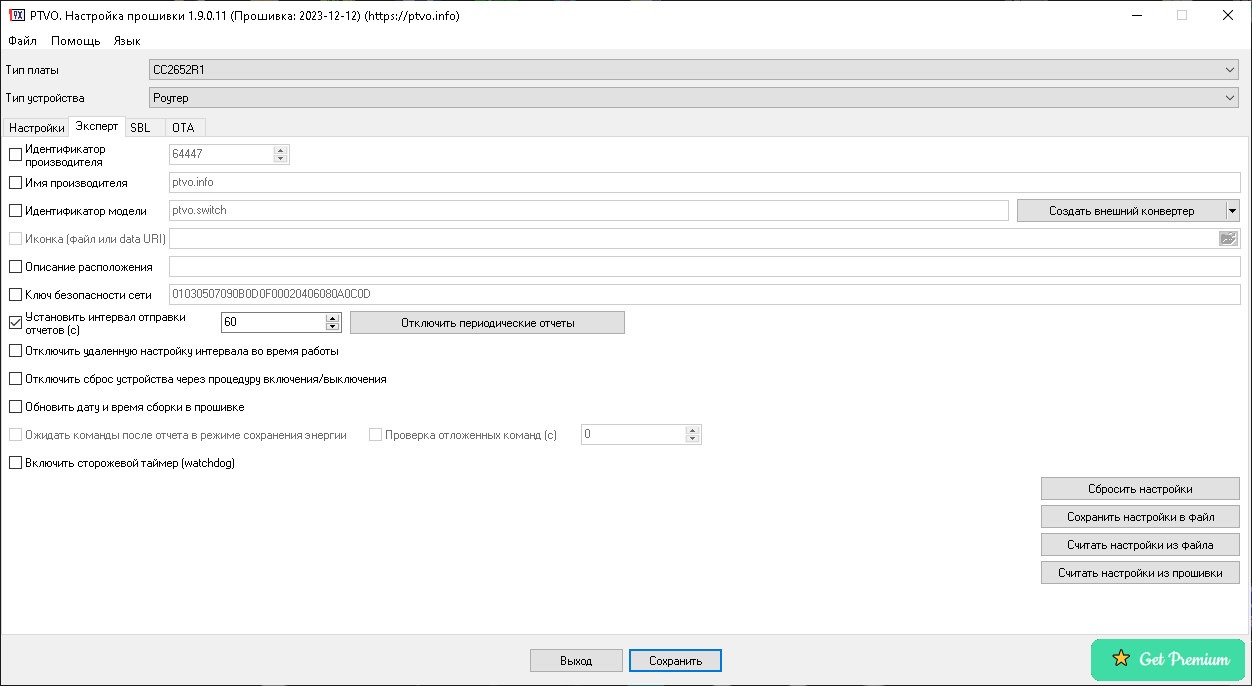

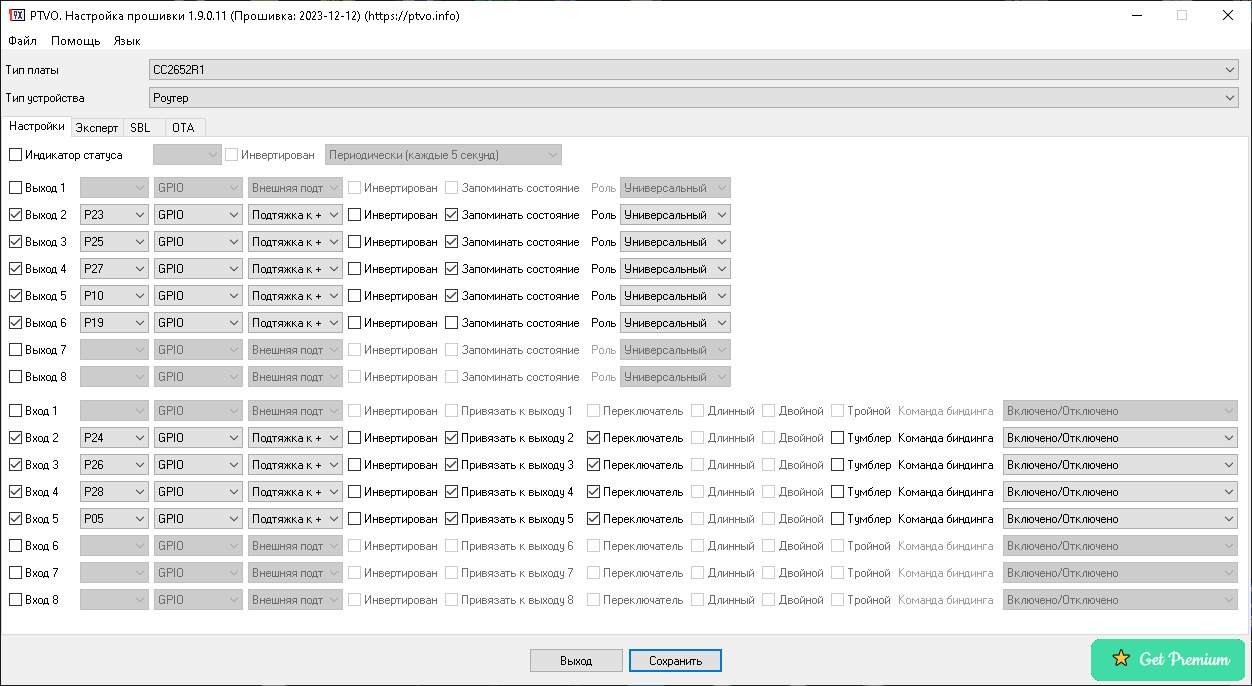

Прошивка для данного датчика собрана в конфигураторе PTVO и загрузка производится следующими способами:

или через разъем micro USB с UART CH340K( драйвер тут) и с помощью программы GW Multi tool

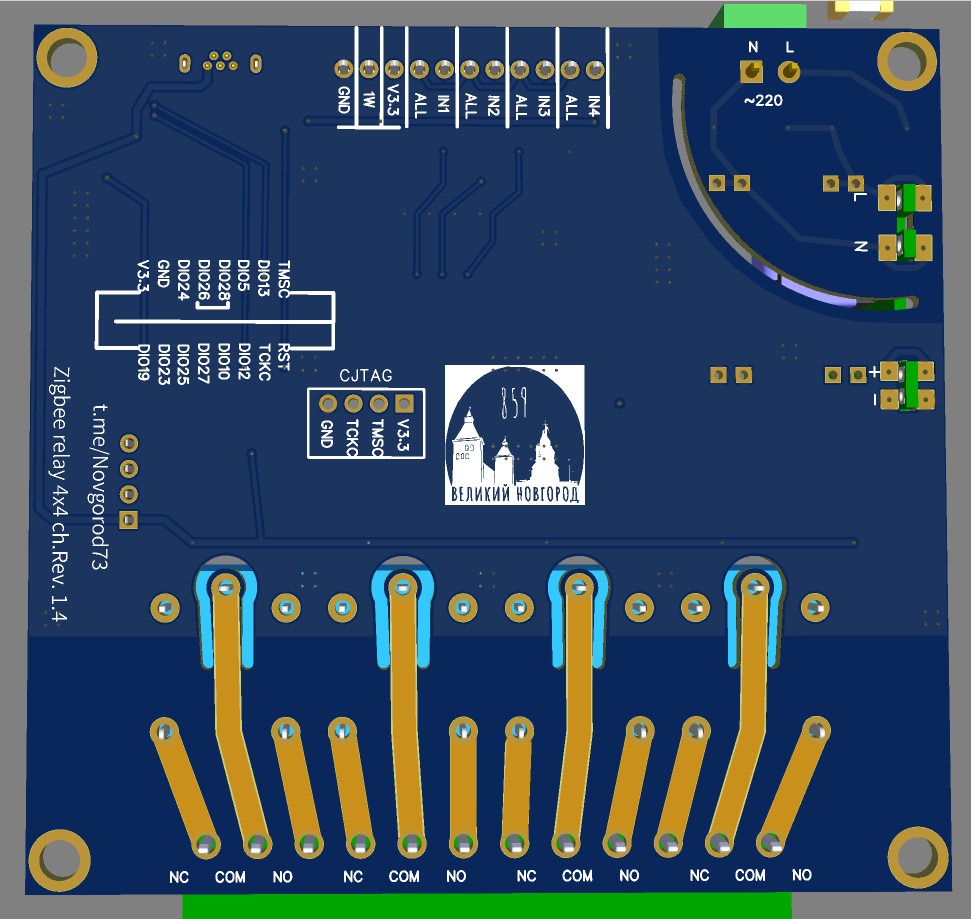

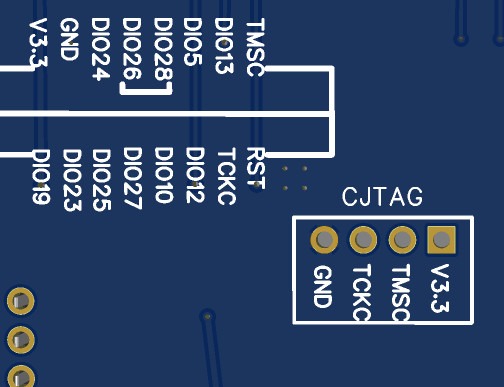

или с помощью программатора J-link V11, используя контакты Cjtag на плате

Последний релиз PTVO на сегодня тут download

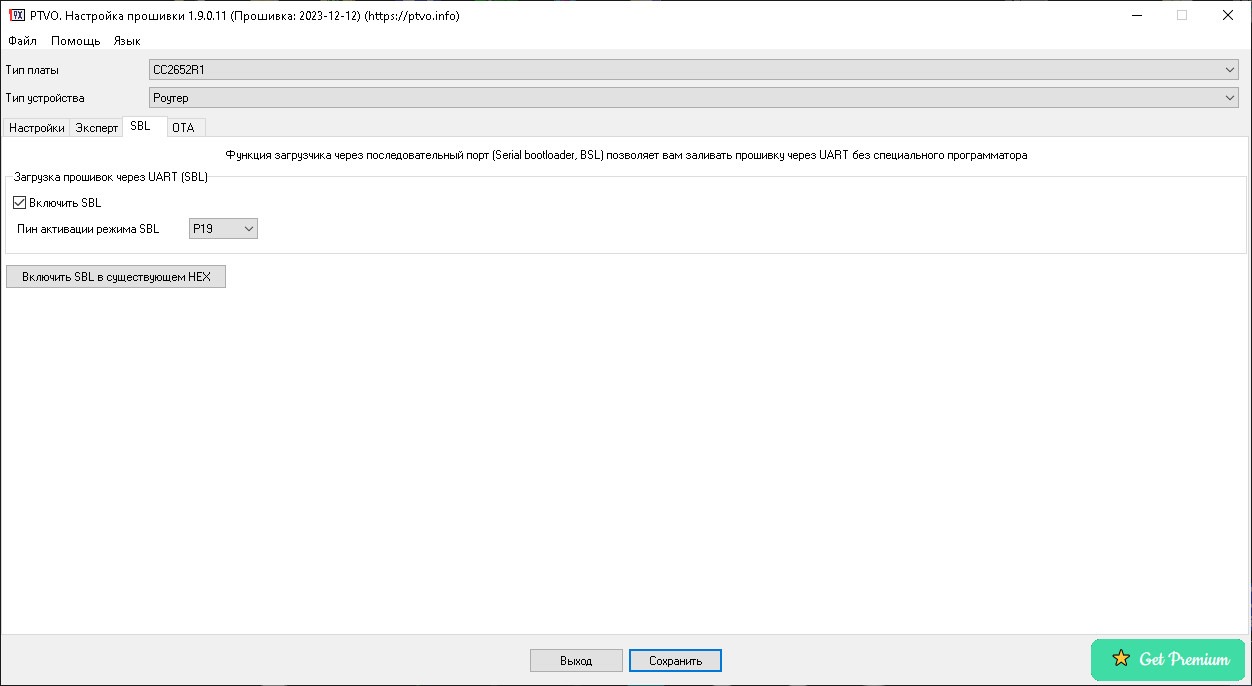

обязательно включать SBL и активировать его на пин P19 !!!, иначе прошивка через USB не будет больше доступна!

ВНИМАНИЕ! обязательно включать SBL и активировать его на пин P19 !!!, иначе прошивка через USB не будет больше доступна!

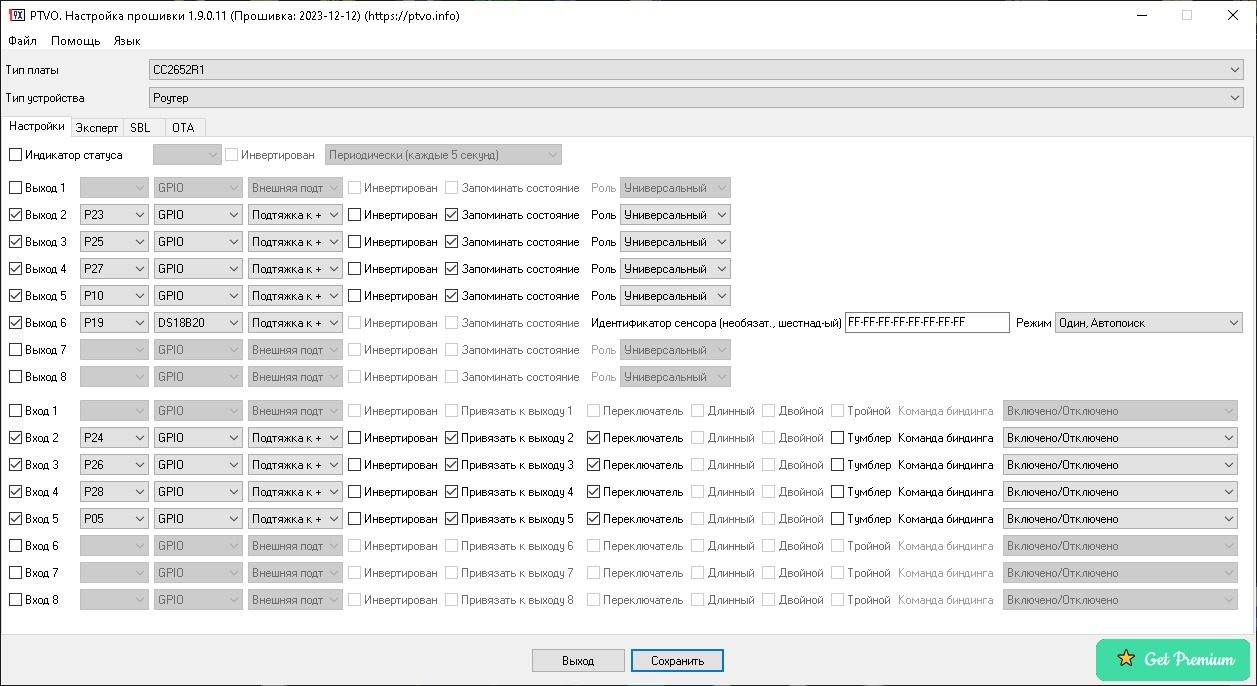

конфигурация PTVO для реле с DS18B20 датчиком температуры

Для заливки своей прошивки в реле требуется:

Отключить внешнее питание , зажать и не отпускать кнопку SBL
подключить к USB и не отпуская кнопку SBL прошить с помощью программы ZGW multi tool

не забудьте указать пин SBL для UART, иначе прошивка через USB не будет больше доступна!

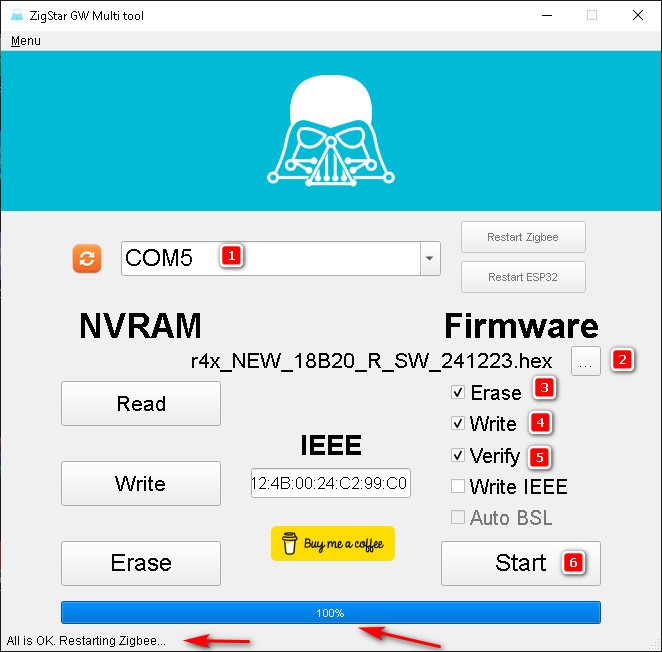

Прошивка с помощью программы GW Multi tool, после удачной прошивки Вы увидите вот такой результат(красные стрелки)

Для инициализации режима спаривания устройства требуется сделать следующее - включите питание, подождите 2 секунды, выключите питание, повторите этот цикл три раза.
Альтернативный способ инициализации 3-4 раза подряд нажать на кнопку RST.

Реле поддерживается в ZIGBEE2MQTT(стандартный конвертер PTVO), ZHA (стандартные кластеры), HOMEd и в шлюзе SLS (228 конвертер PTVO)!

так выглядит подключенное к zigbee2mqtt 4x реле

вот так оно выглядит с подключенным датчиком DS18B20

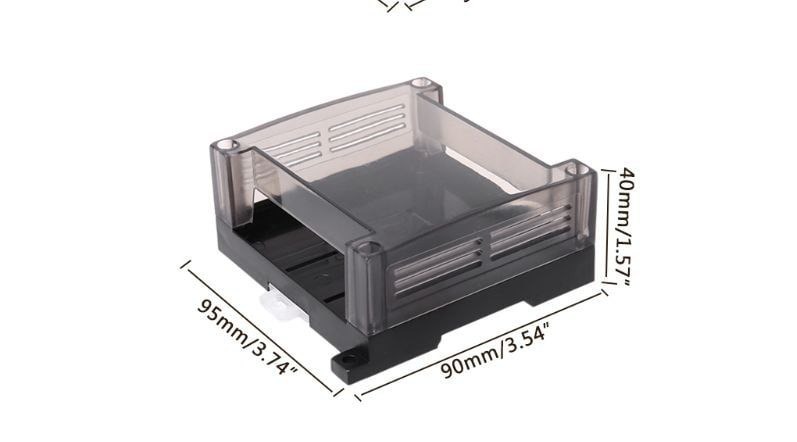

Реле имеет корпус заводского исполнения с креплением на DIN рейку (ширина занимаемого места равна 5DIN)

Ответы на стандартные вопросы:

реле можно использовать для LED освещения, но сначала надо позаботится о пусковых токах драйверов ваших осветителей. (иначе контакты реле в конечном итоге залипнут). Статья о пусковых токах разных потребителей(включая и бытовые Led лампочки). Статья о последствиях для механических реле использования Led освещения. Статья про ограничение пусковых токов!
решение простое это ограничитель пусковых токов (первый, второй , третий пример)
решение не простое , использовать не механические реле с контактами, а твердотельные реле полупроводниковое (например первое , второе , третье , четвертое)

Большая просьба, если Вы увидели ошибку или неточность в этом описании, сообщите мне о ней!
