Уже есть новая версия этого реле REV.1.4

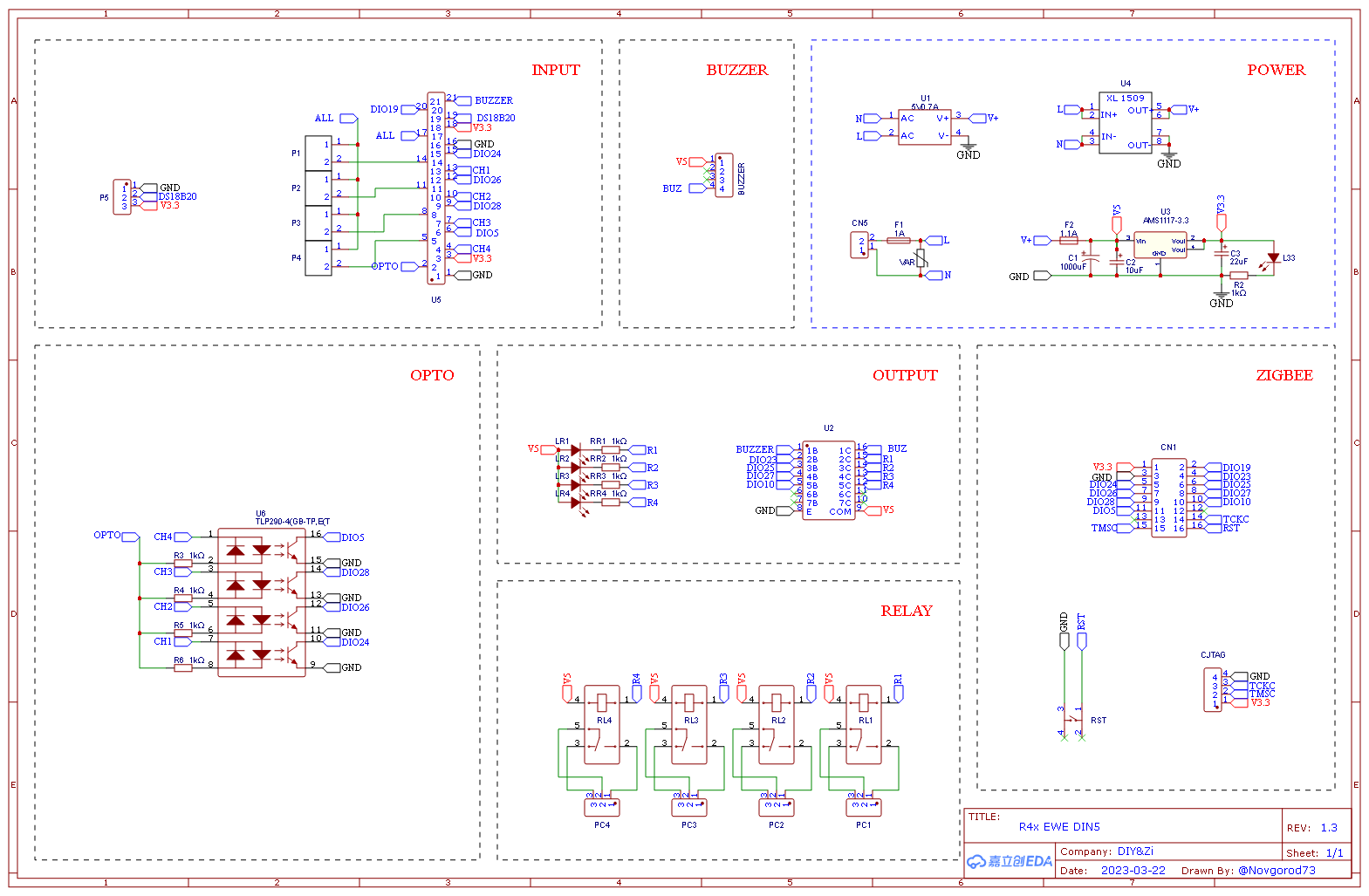

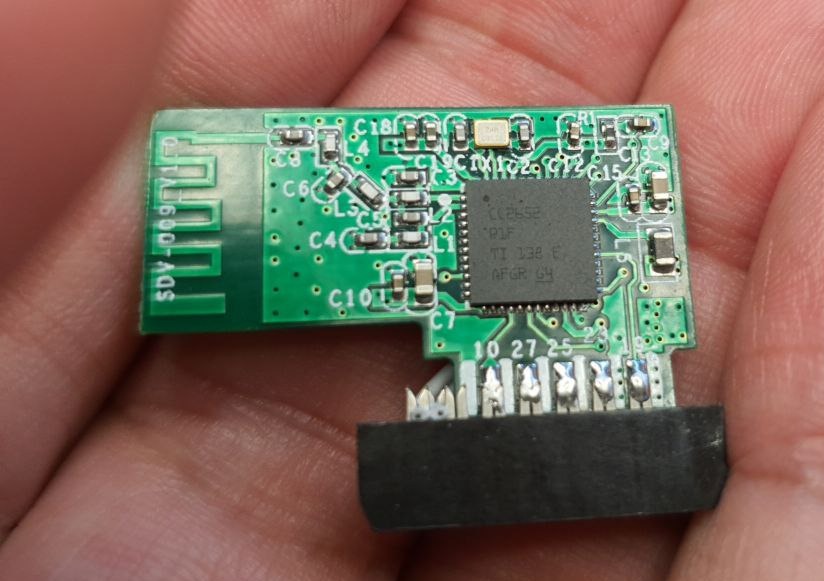

Zigbee 4х канальное реле на базе съёмного модуля с чипом CC2652p. Прародителем и вдохновителем создания данного реле является поделка от Модкам это 4х канальное реле V2 разработчик Jager.

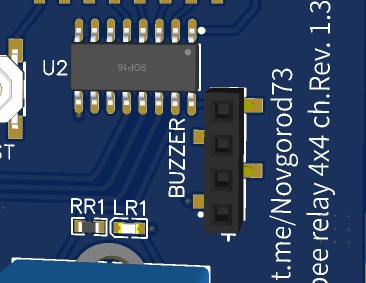

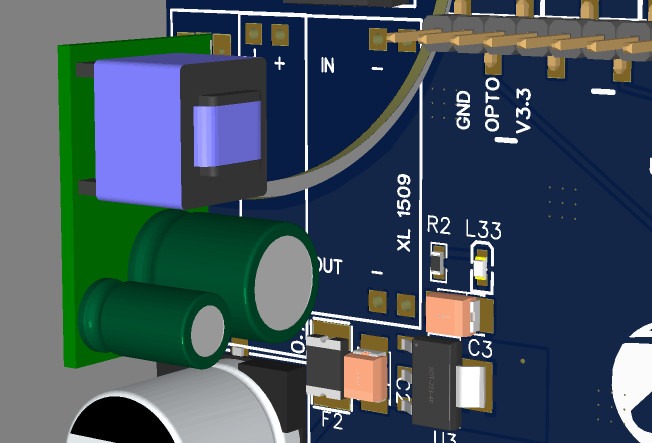

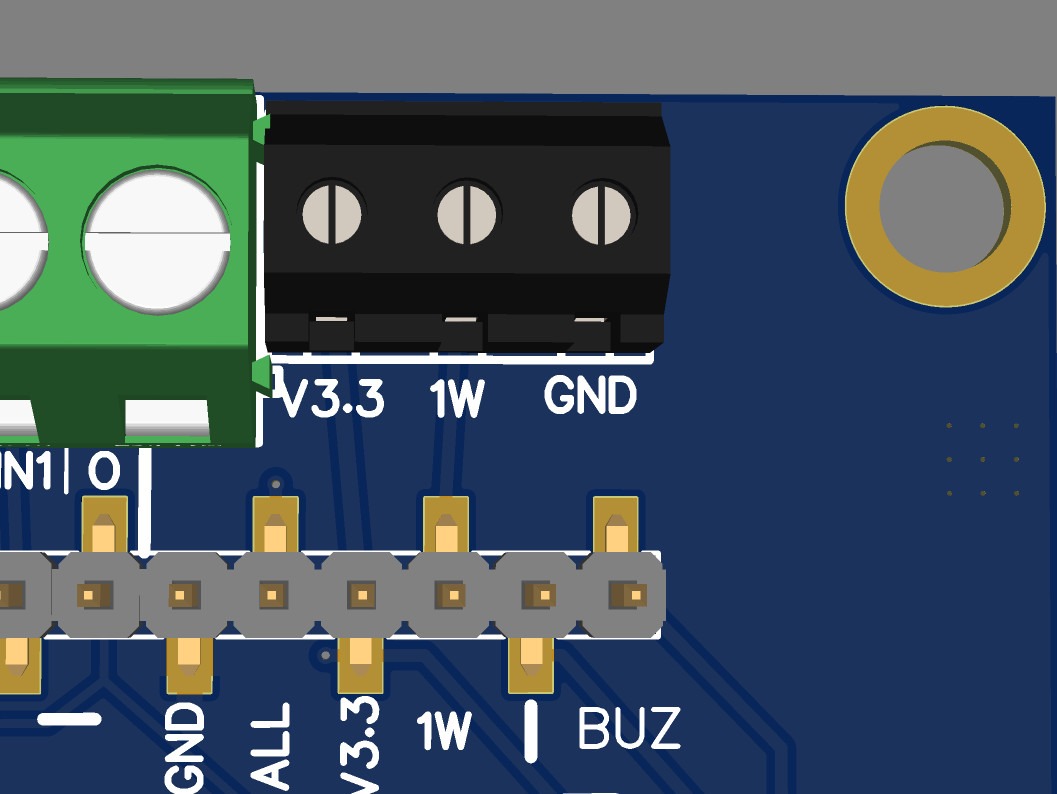

Внесены ряд конструкционных и схемных решений:

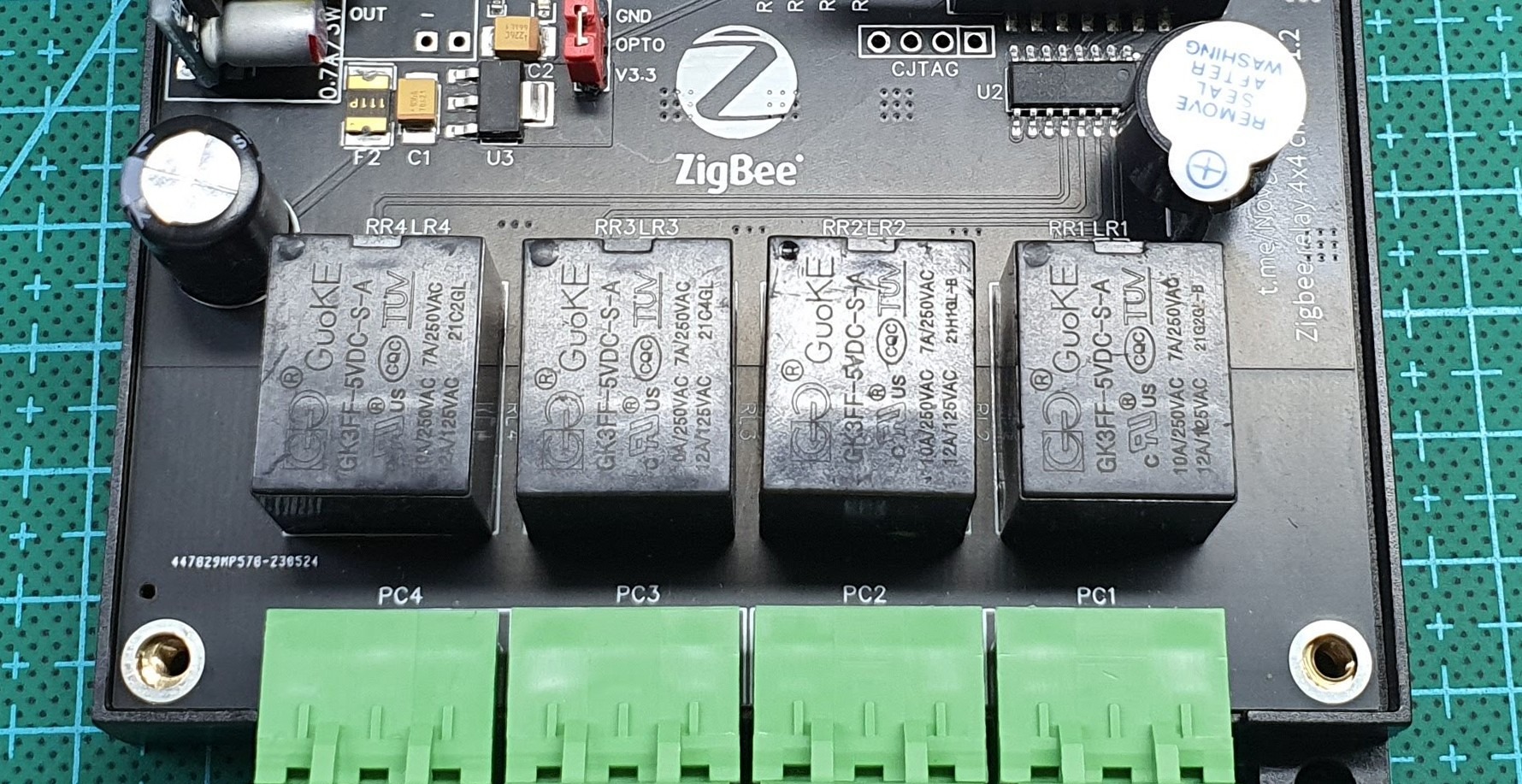

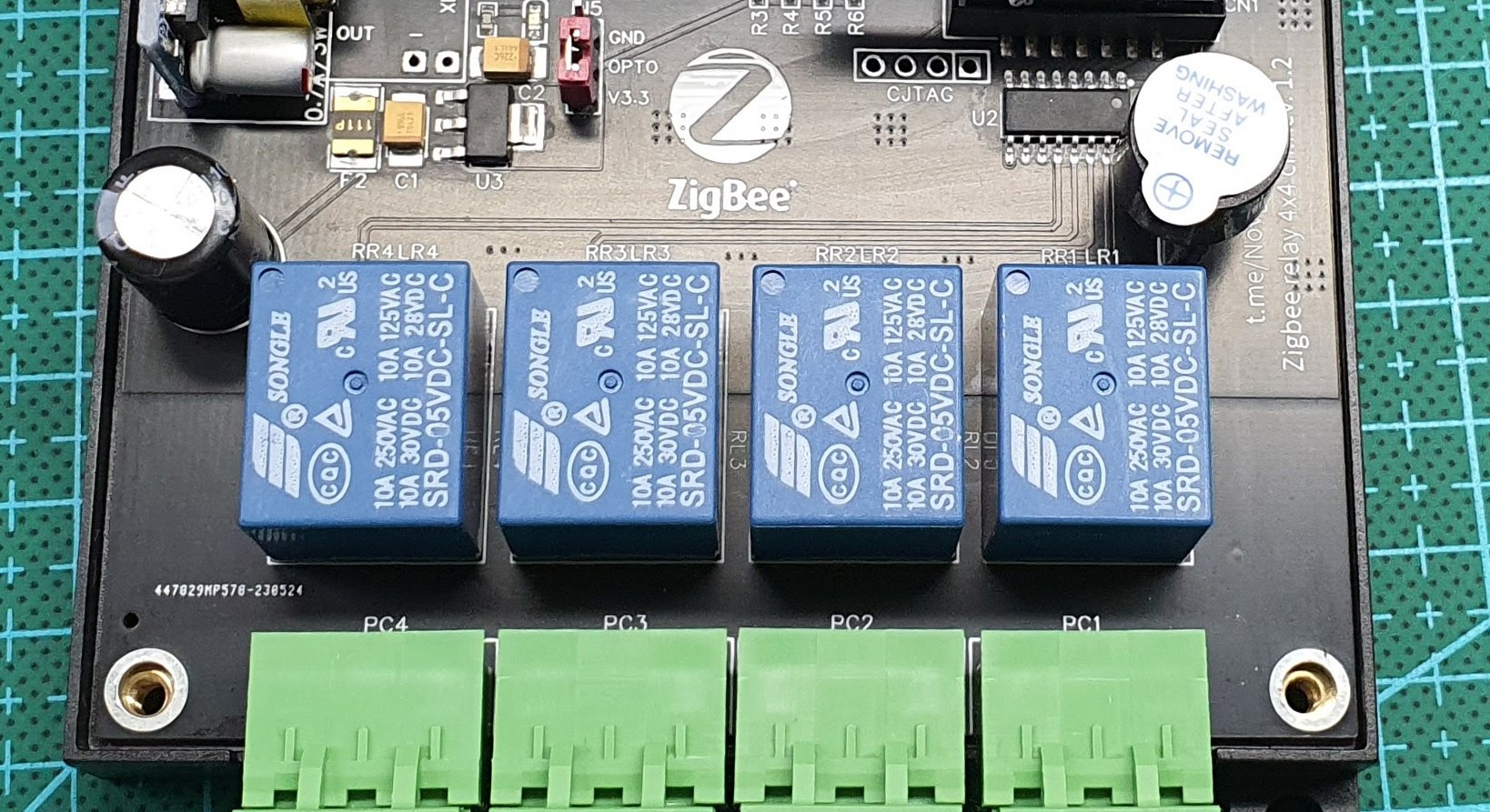

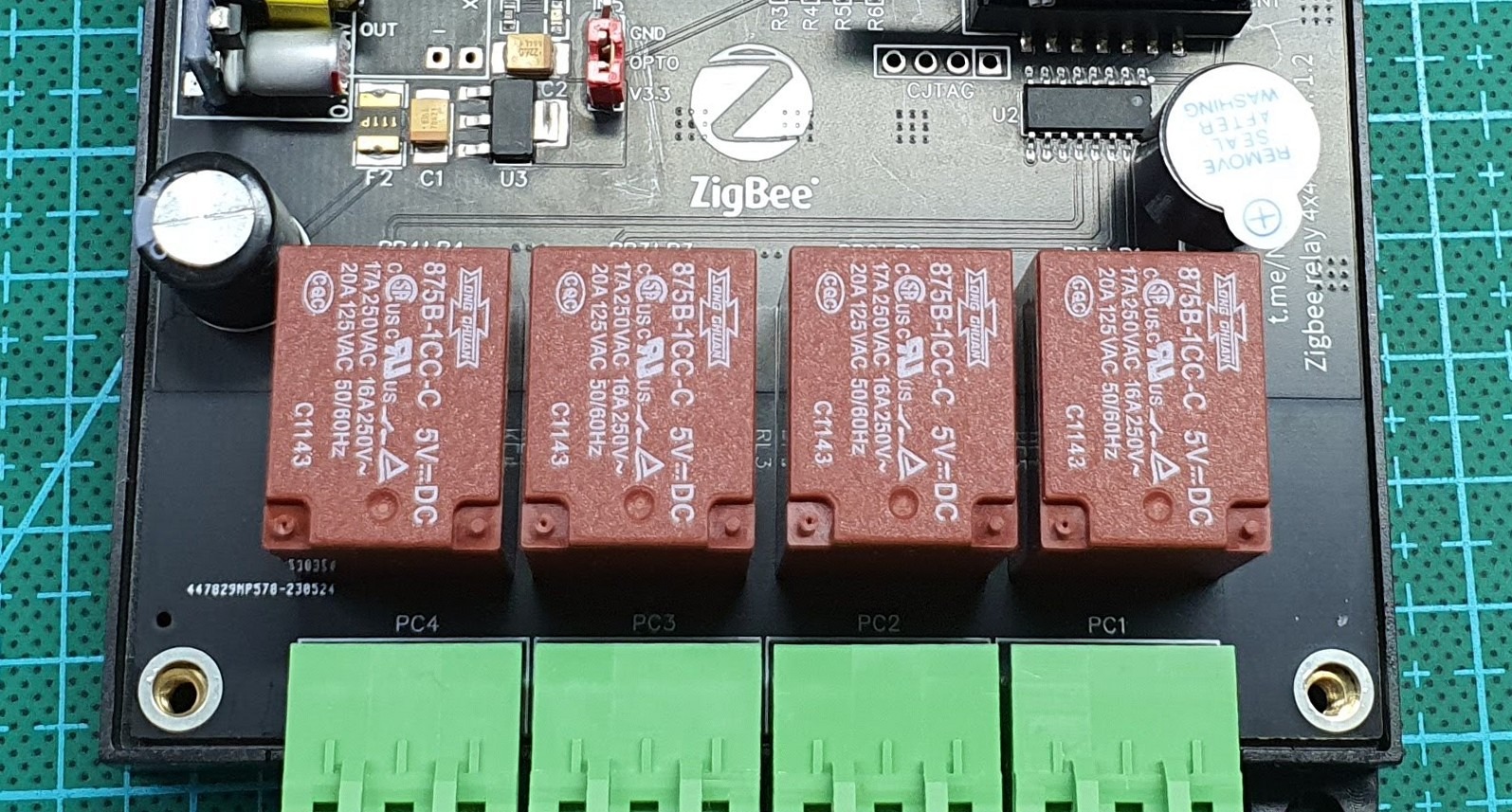

На данный релейный модуль может устанавливаться три вида релюшек:

Первые два варианта это перекидные трех контактные реле NO-COM-NC, третий вариант это простое двух контактное реле NO-COM

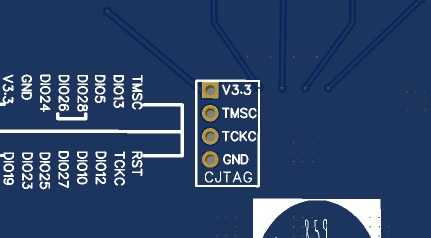

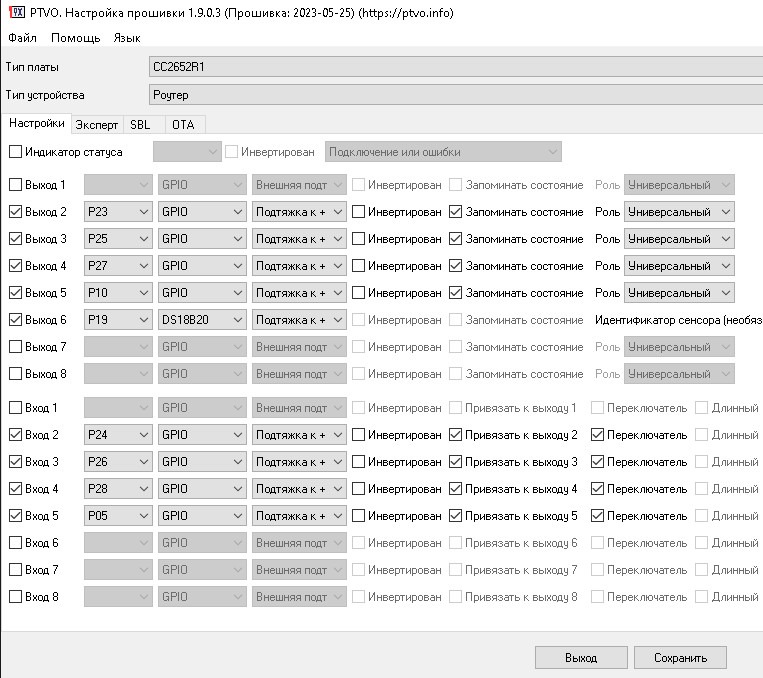

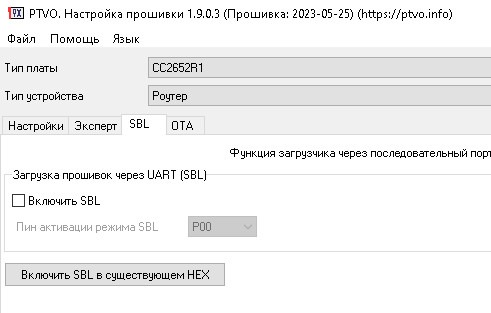

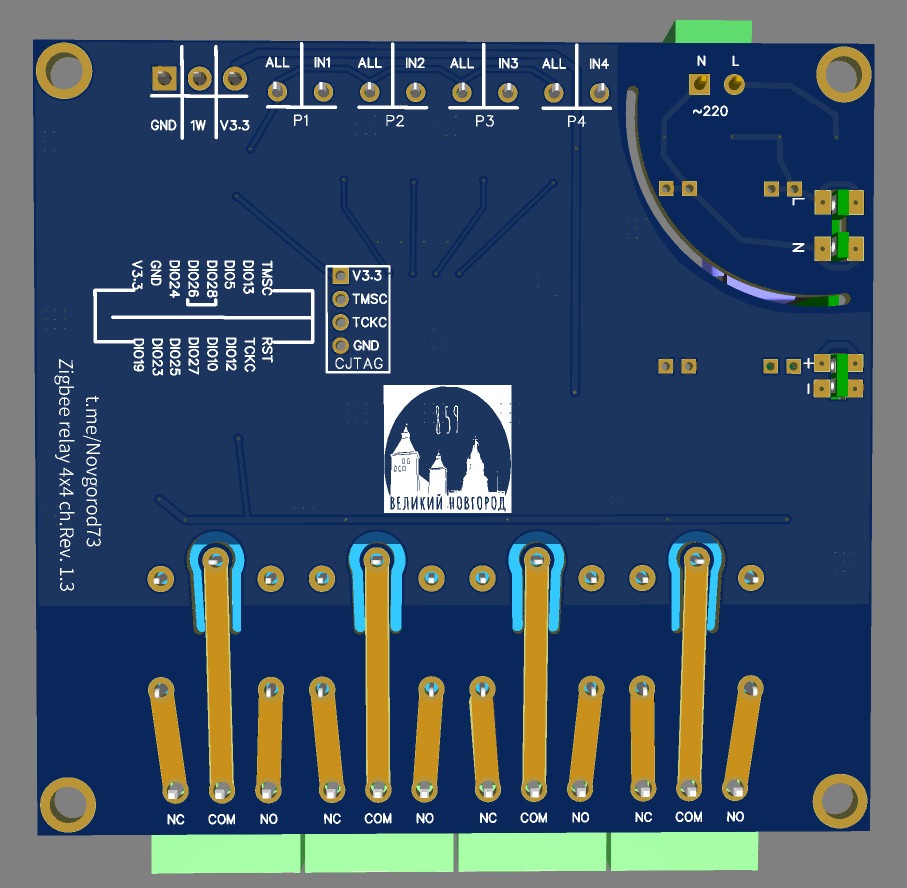

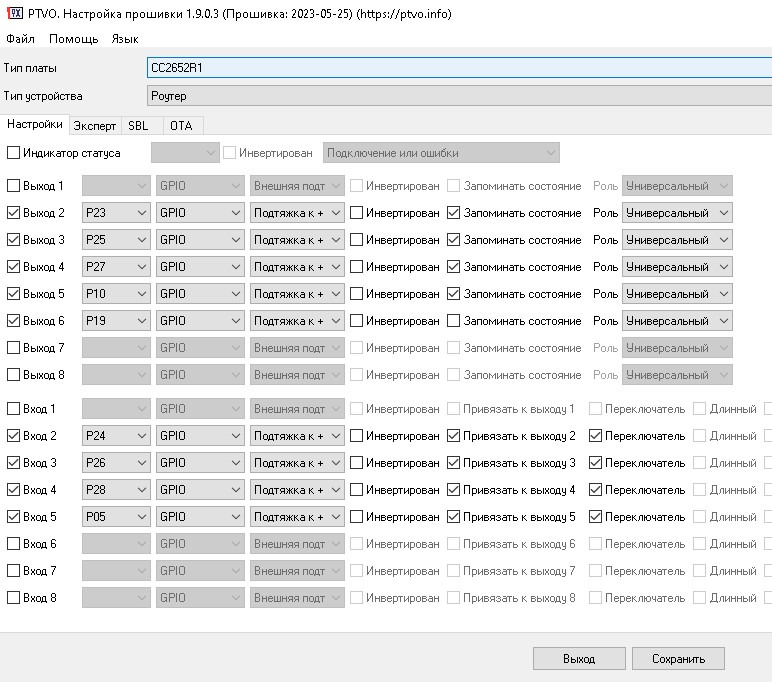

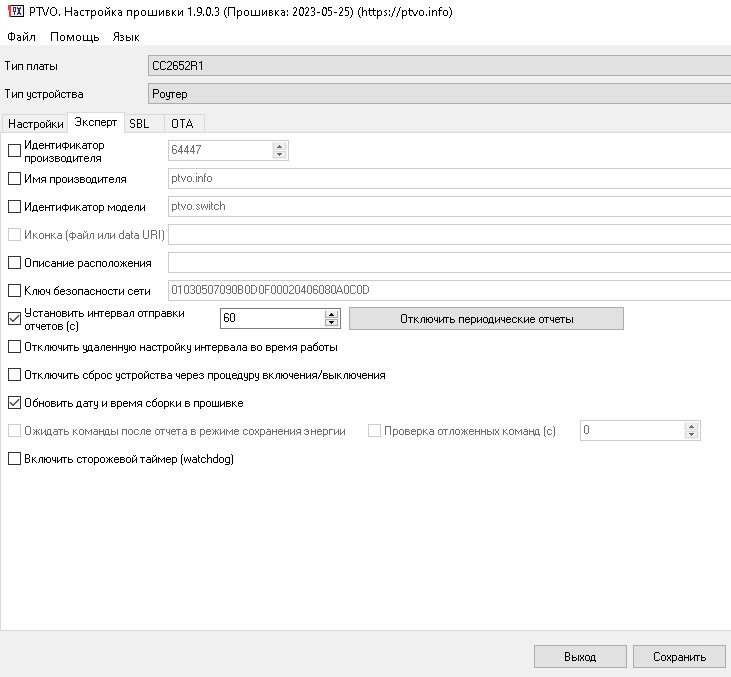

Прошивка для данного реле собрана в конфигураторе PTVO и загрузка производится помощью программатора J-link V11, используя контакты на плате Cjtag

Для инициализации режима спаривания устройства требуется сделать следующее - включите питание, подождите 2 секунды, выключите питание, повторите этот цикл три раза.

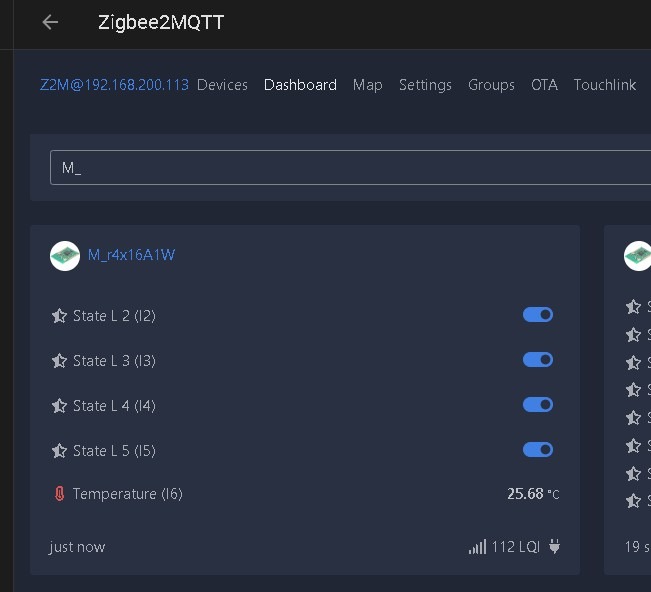

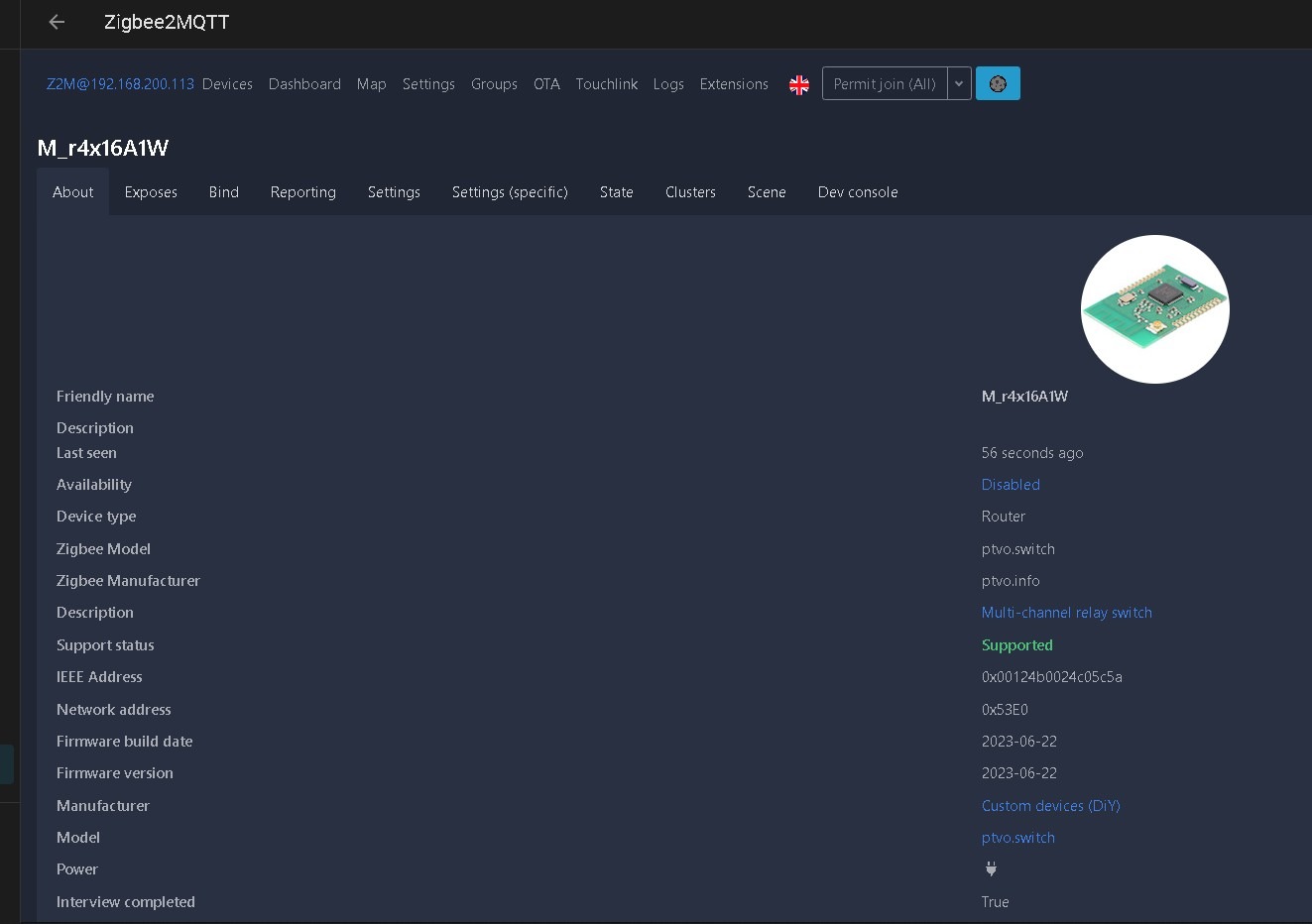

Внешний конвертер для zigbee2mqtt или шлюза SLS не требуется!

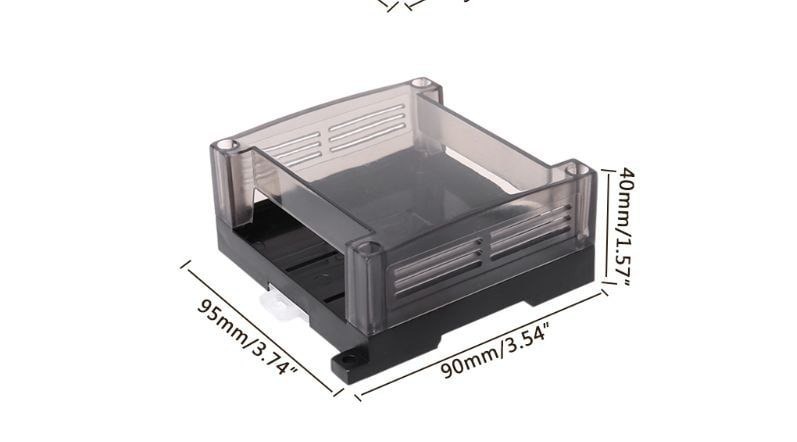

Реле имеет корпус заводского исполнения с креплением на DIN рейку (ширина занимаемого места равна 5DIN)

Ответы на стандартные вопросы:

1. реле можно использовать для LED освещения, но сначала надо позаботится о пусковых токах драйверов ваших осветителей. (иначе контакты реле в конечном итоге залипнут). Статья о пусковых токах разных потребителей(включая и бытовые Led лампочки). Статья о последствиях для механических реле использования Led освещения. Статья про ограничение пусковых токов!
2. решение простое это ограничитель пусковых токов (первый, второй , третий пример)
3. решение не простое , использовать не механические реле с контактами, а твердотельные реле полупроводниковое (например первое , второе , третье , четвертое)

Большая просьба, если Вы увидели ошибку или неточность в этом описании, сообщите мне о ней!
