🛠️Стройрепорт: "Гроу-Табуретка" / длиннопост

!!Disclaimer!!

Материалы представленые в данном посте, ни коем образом не являются призывом к действию и носят исключительно ознакомительно-развлекательный характер.

   Thanks for your attention. 😉

Рад приветствовать Вас друзья!! Всем привет!! 🖐🏻

В этом строй-репорте хотелось бы Вам рассказать, как я сделал гроубокс формата «stealth». 😎

Причём, грубо говоря, сделал я его практически "на коленке" из того, что было под рукой.

Что такое технология "стелс" я думаю Вы знаете, а вот почему табуретка...

Об этом я и повествую в этом рассказике! 📒

"То, что было создано одними людьми, всегда может быть повторено другими."

*Вальтер Беньямин

Нуссс... Приступимссс...

История эта началась летним, тёплым деньком и ни чего вроде бы не предвещало беды, как...

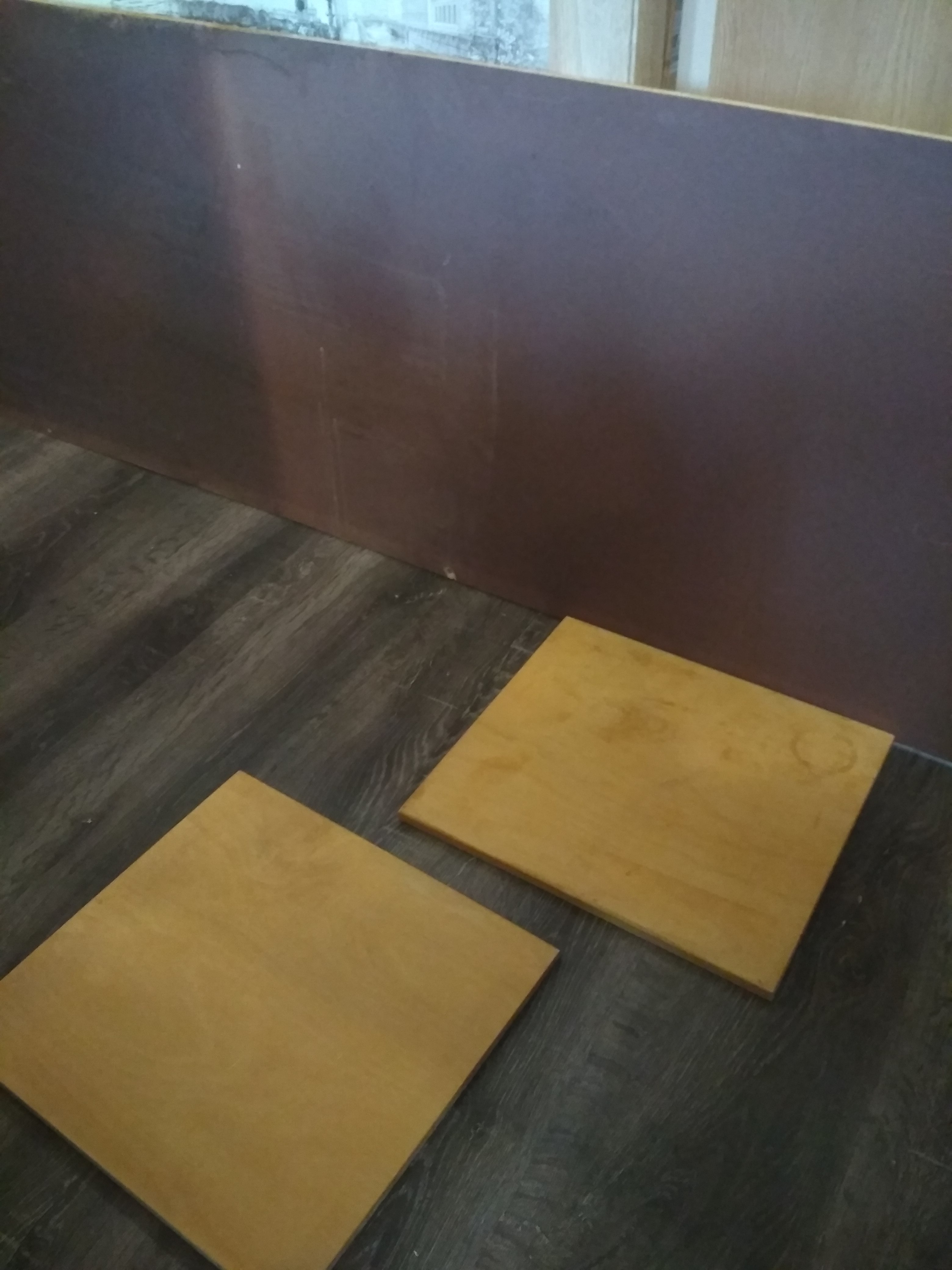

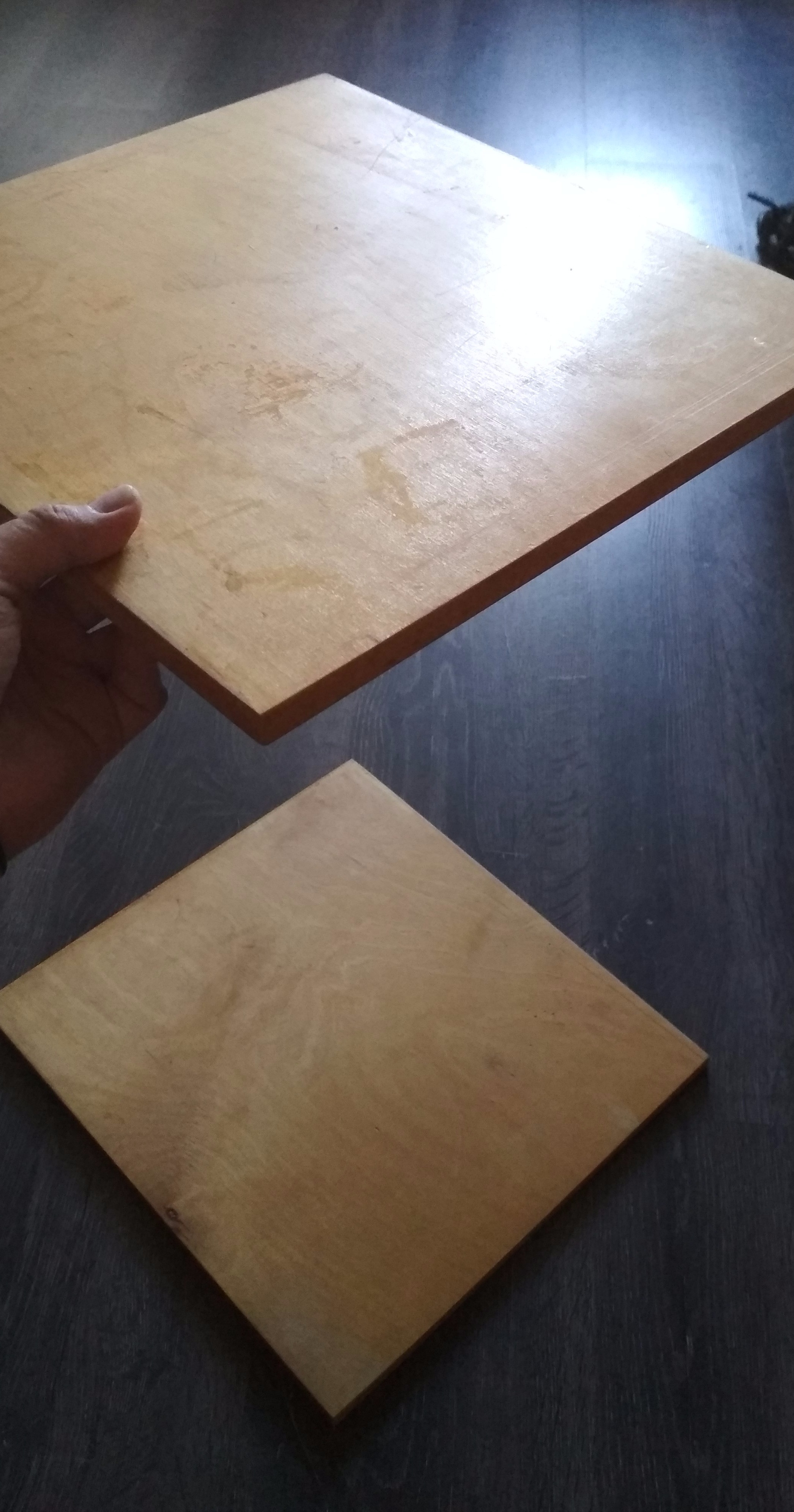

Как я разбирался в квартире и случайно нашёл две, когда то заныканные за мебельной стенкой, деревяшки:

Я не знаю почему, но мысль в голову пришла мне сразу...

Я думаю, Вы уже тоже догадались к чему я клоню. 😊

Так же (и оттуда же )), был извлечен кусок ЛДВП. Который, по сути, являлся фартуком от старой кухни и лежал за той же стенкой в надежде - "авось пригодится" 🙃

Ну и пригодился...

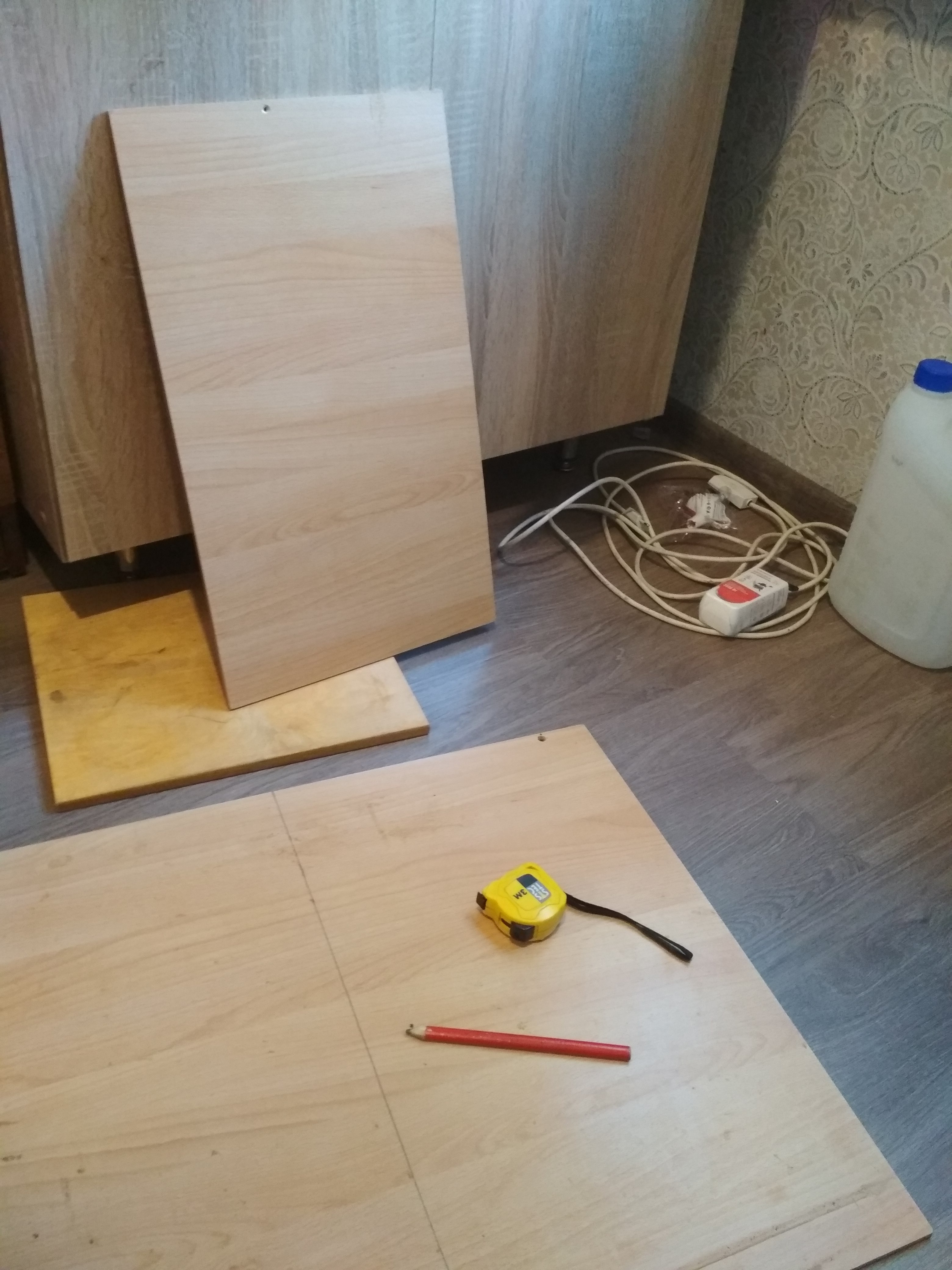

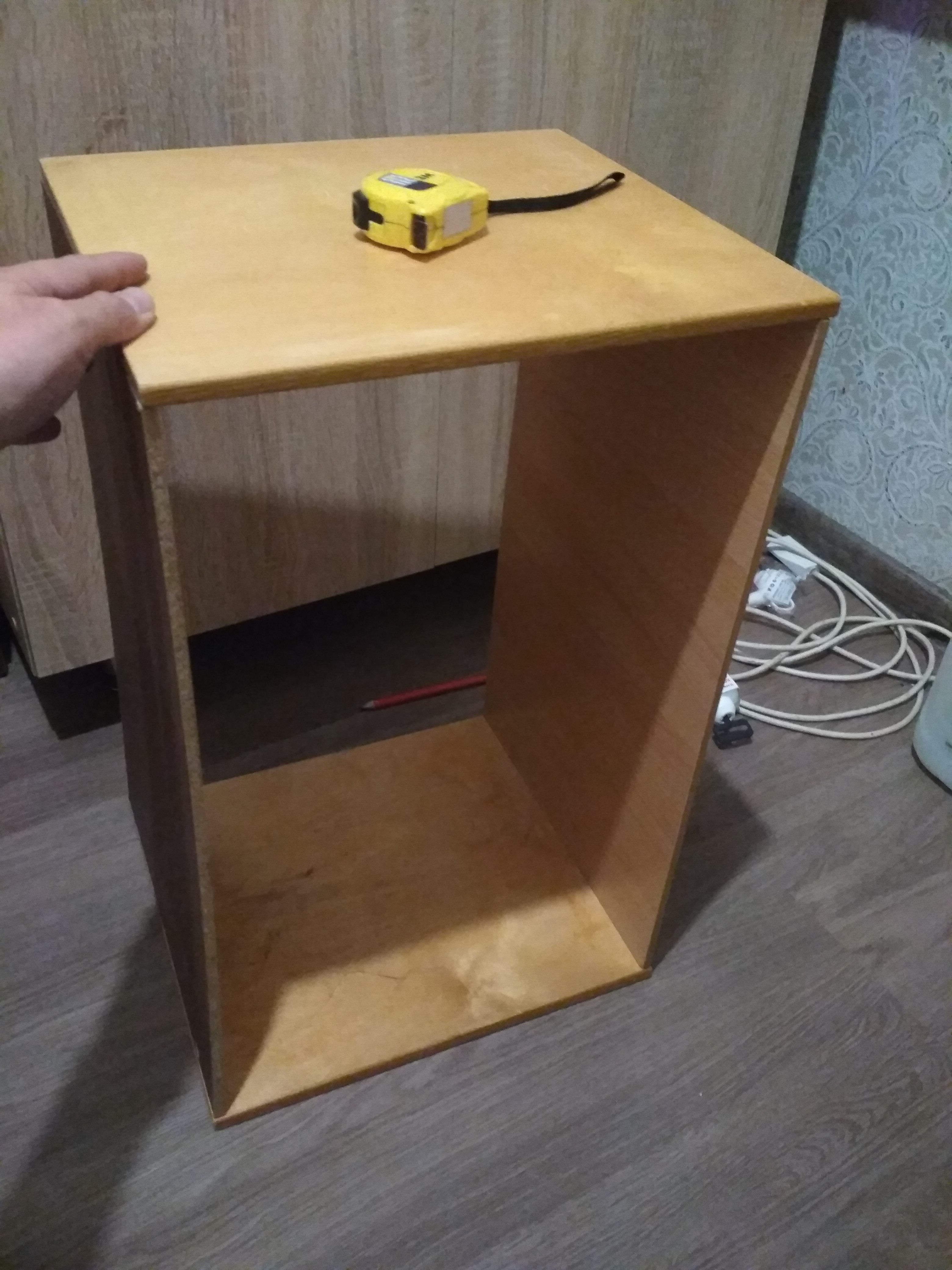

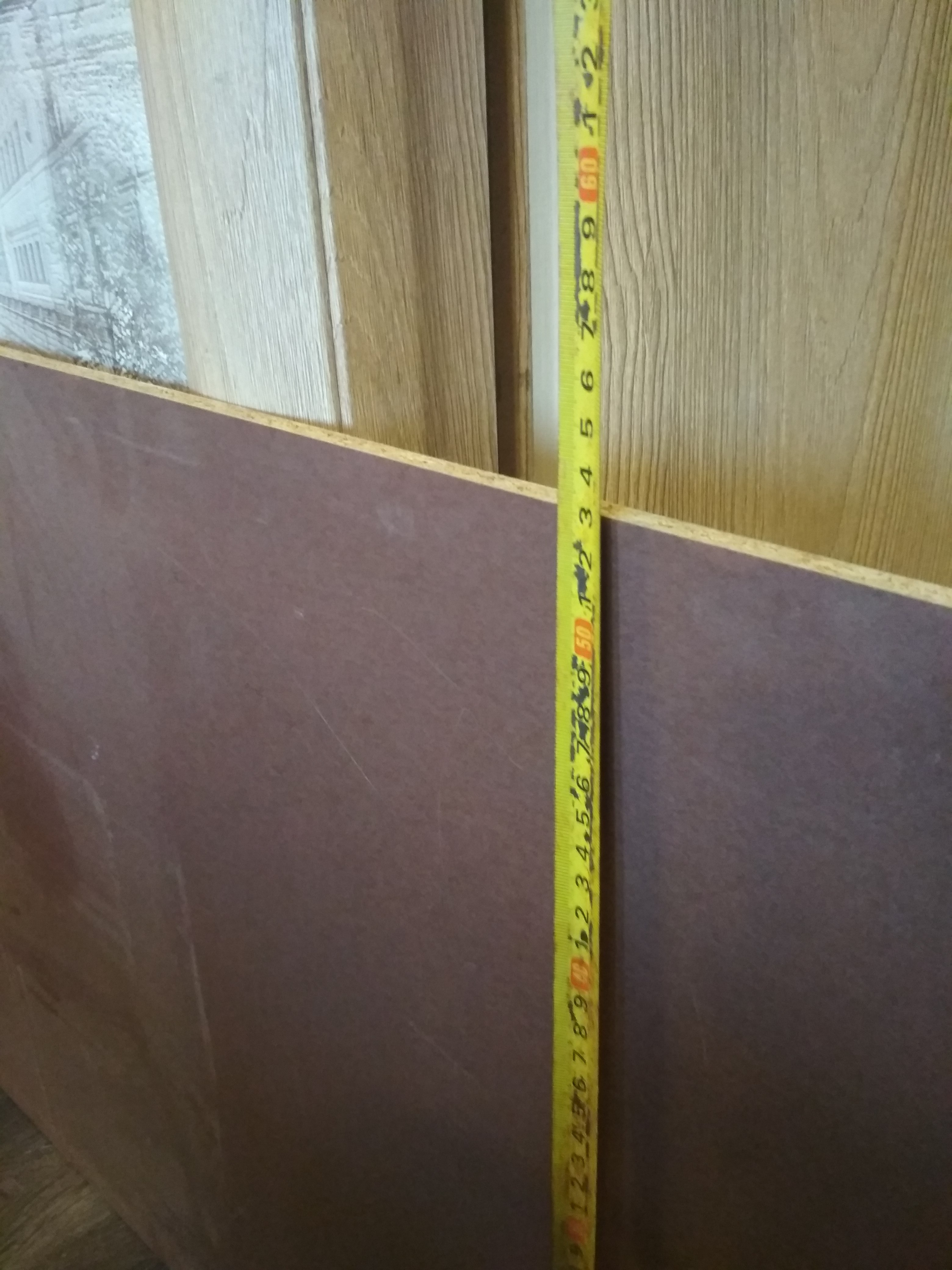

После визуальной оценки и примерки "на глаз", я взял рулетку и поточнее оценил масштабы «бедствия». 😆

Не сказать, что б прям так много, но и не системник по высоте! )))

Хотя, в принципе, и системники разные бывают... 🤔

Ну да ладно, хрен с ними. Сейчас речь не о компьютерах пойдёт, а о табуретках. 😂

Хотя пока не совсем ясно, что ж должно в итоге получится... Да и получится ли вообще! Тут пока чистая импровизация на ходу, так сказать. 😉

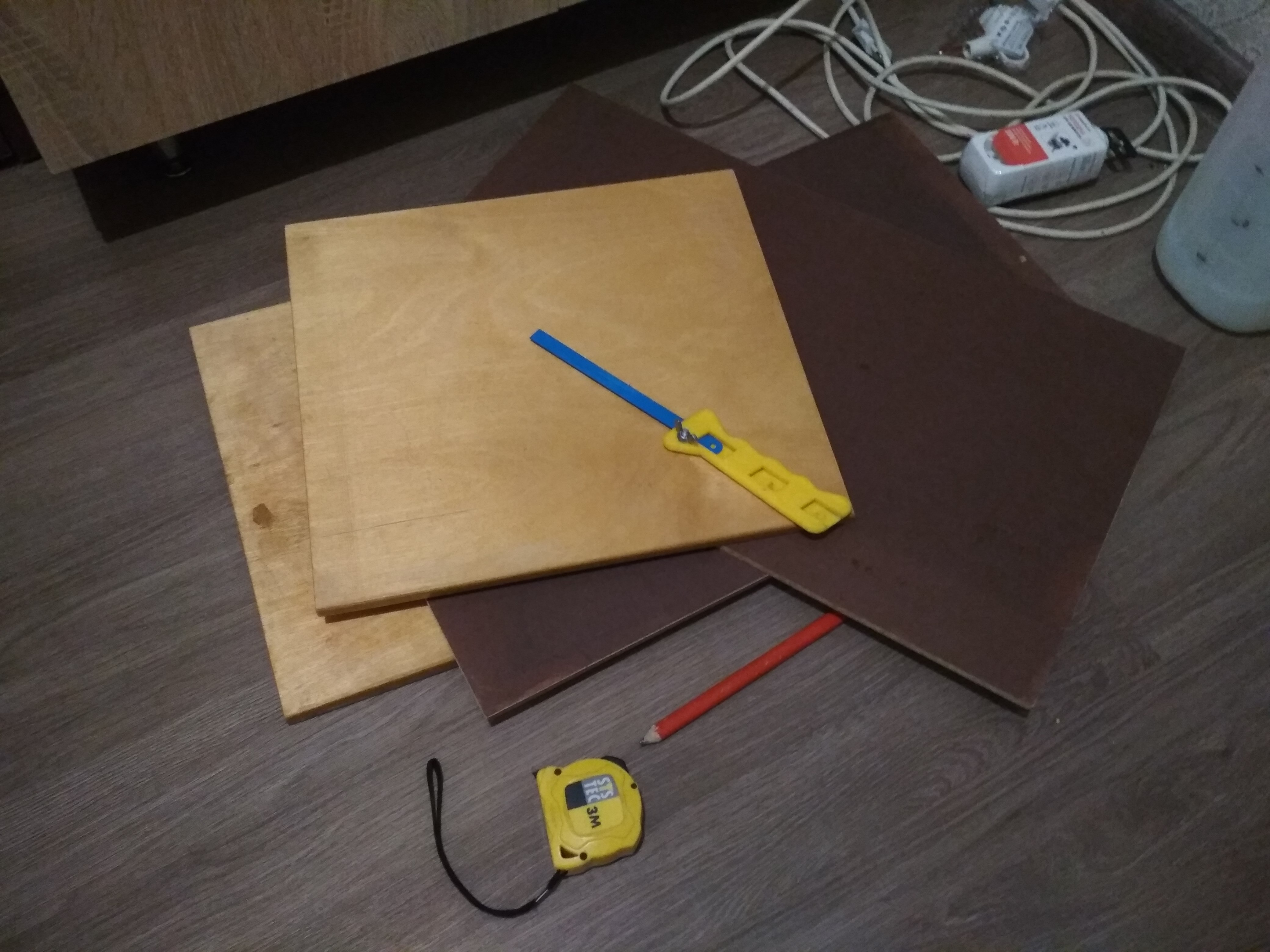

Ну и что-б лучше понимать, как импровизировать дальше, я взял карандаш и отмерил на куске ЛДВП ширину боковых стенок. Далее я отпилил всё это дело и стал прикидывать, что к чему... Почему? И зачем?

В общем, соображалку включил. 😉

Мда...

Что то конечно, отдалённо напоминает тумбочку... Но!!!

ДВП видать подсохла и её немножечко "повело".

Надо чё то делать... 🤔

Да да. Я не ищу лёгких путей и отступать совсем не намерен!! Чё нить придумаем. 😉

Ну пока, я Вам покажу, почему же всё таки «табуретка» ??? 😏

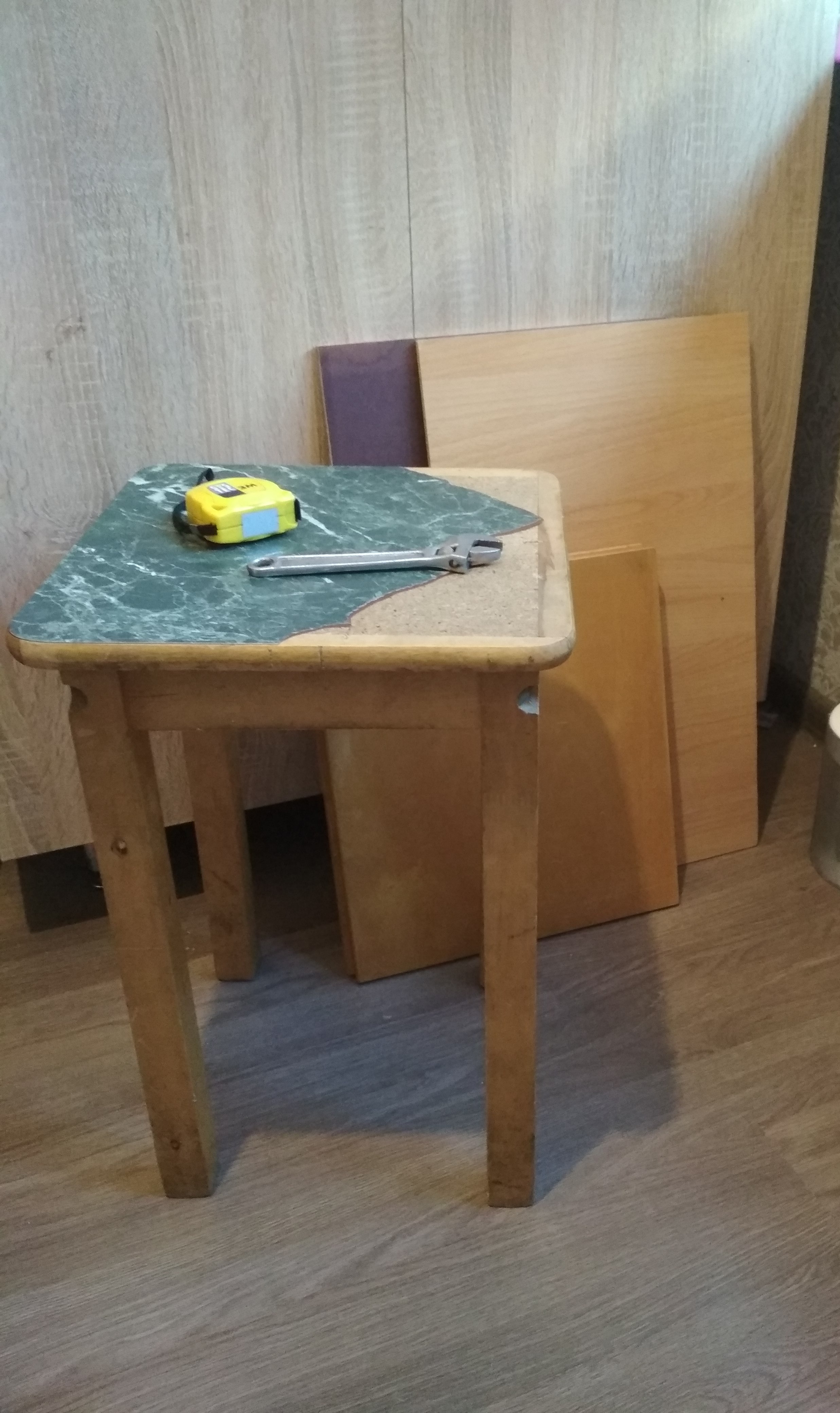

Есть у меня табуретка. Старенькая такая... Древняя... 😊

Вроде и выкинуть надо, а вроде и в хозяйстве бывает нужна.

То горшок на неё поставлю, или же сам присяду. Кароч, стоит в уголке, есть не просит. ))

Ну и чёт я так прикинул, а если...

Так то, можно было бы и замарнуться в принципе... 🤔

Или табуретку распилить или же ДВП с фанерой...

Но я что-то от этой идеи решил отказался и от неё осталось только название, которое и "прилипло" к ГРОУ-ТУМБОЧКЕ. Так, наверное, было бы правильней назвать моё творение, но пусть будет табуретка. Так уже привычней как то. 😁

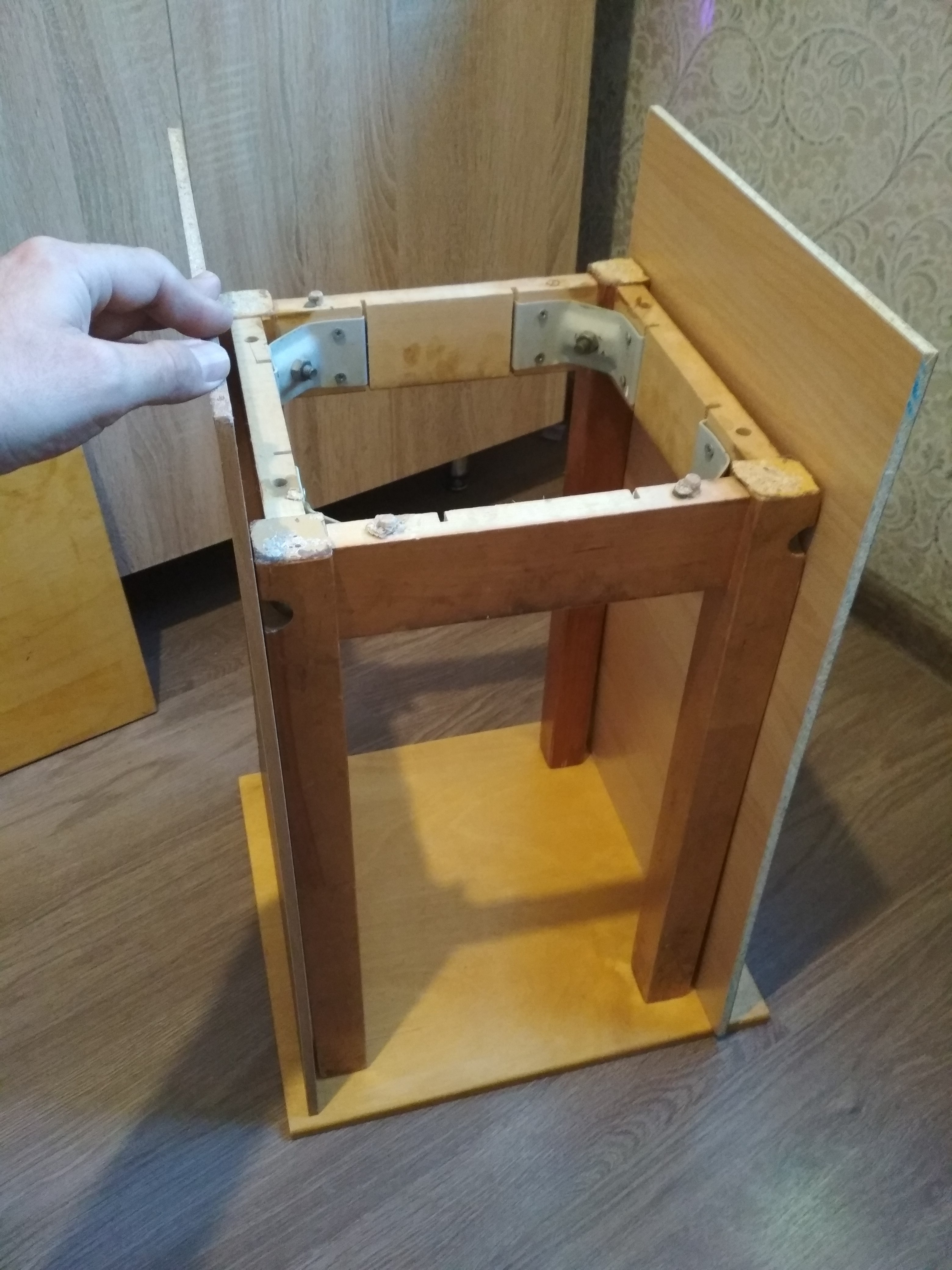

А собственно чего я на табуретку глаз то положил? 😏

Стенки то кривые!! Надо как то выравнивать. Вот и подумал посмотрев на неё...

Не, ну а чё? Импровизация же!! 🤣🤣🤣

Ну а так, шутки шутками, а стенки то на самом деле ровнять надо как то!

Полез по сусекам и закромам в поисках чего либо...

Как говорится: - „Пойди туда, не знаю куда. Принеси то, не знаю что.”

Ну и в итоге нашёл во чё :

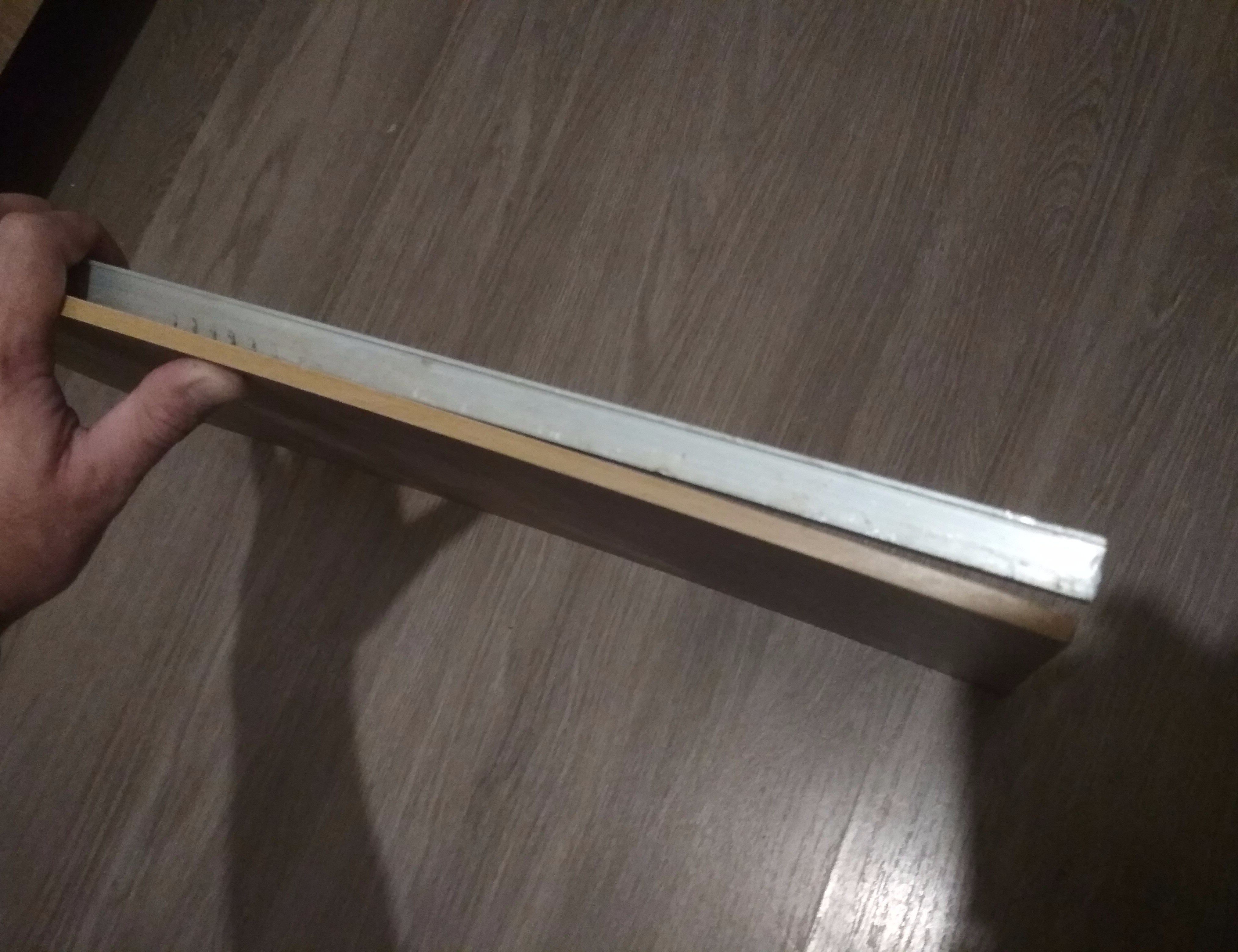

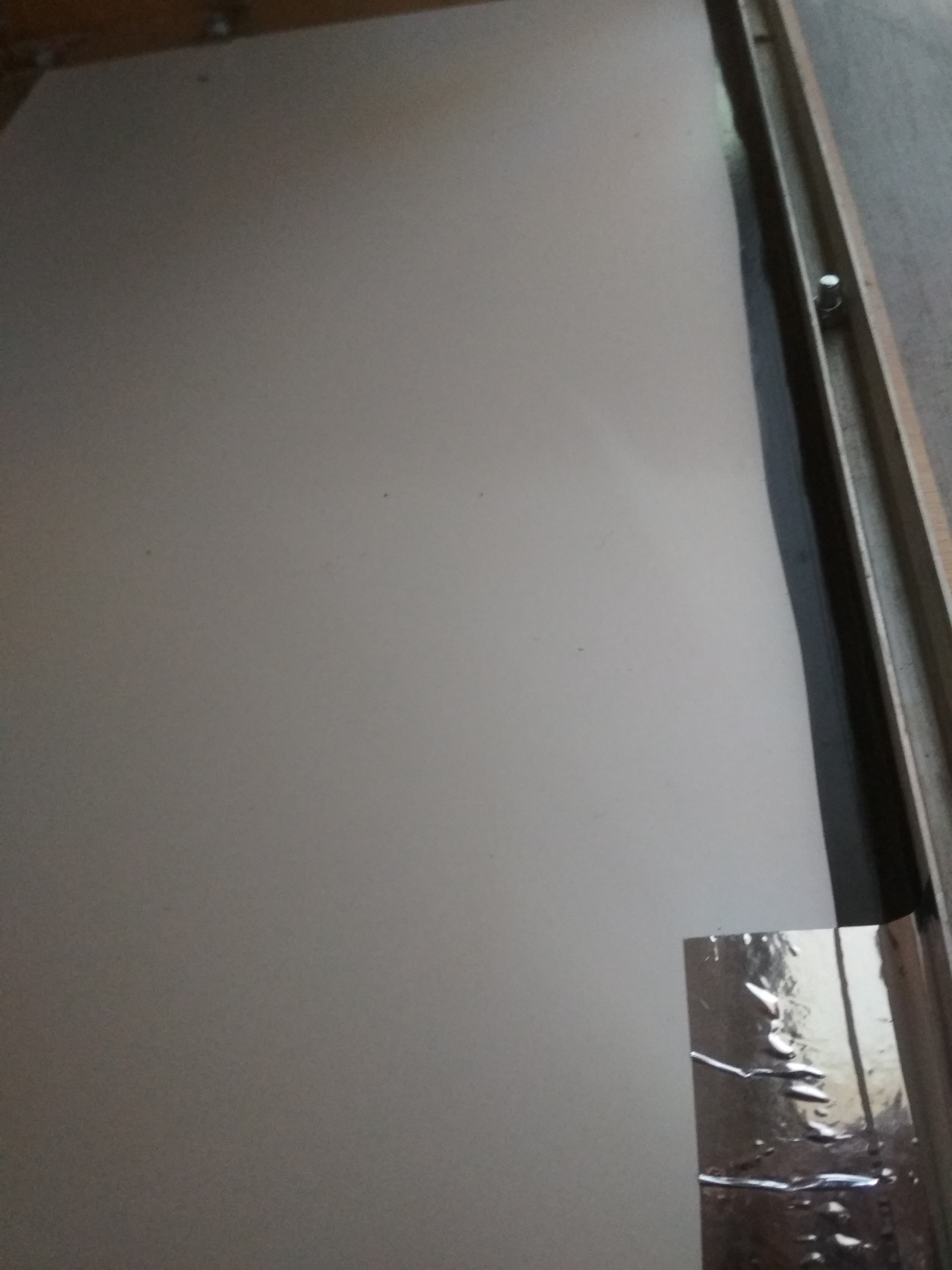

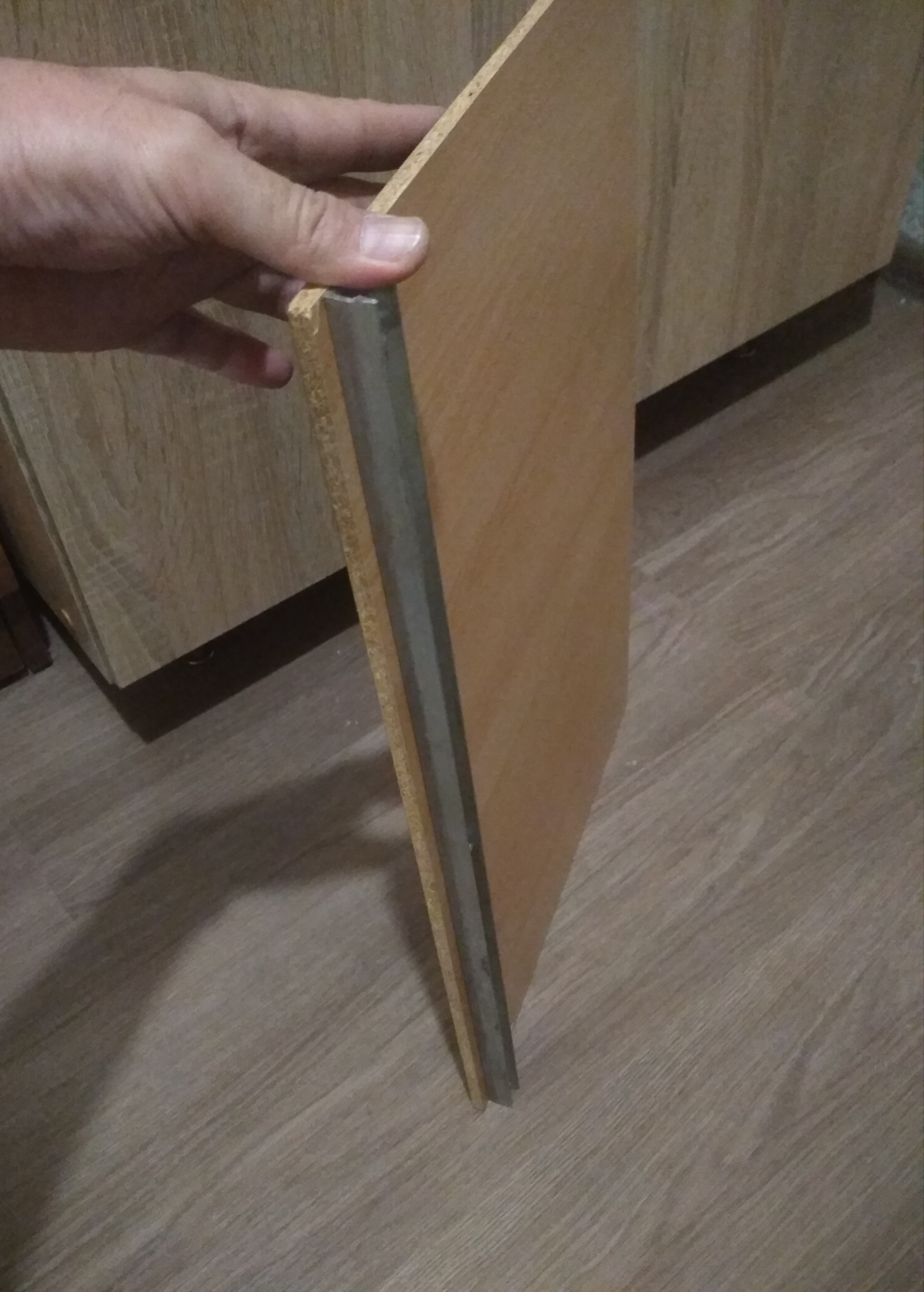

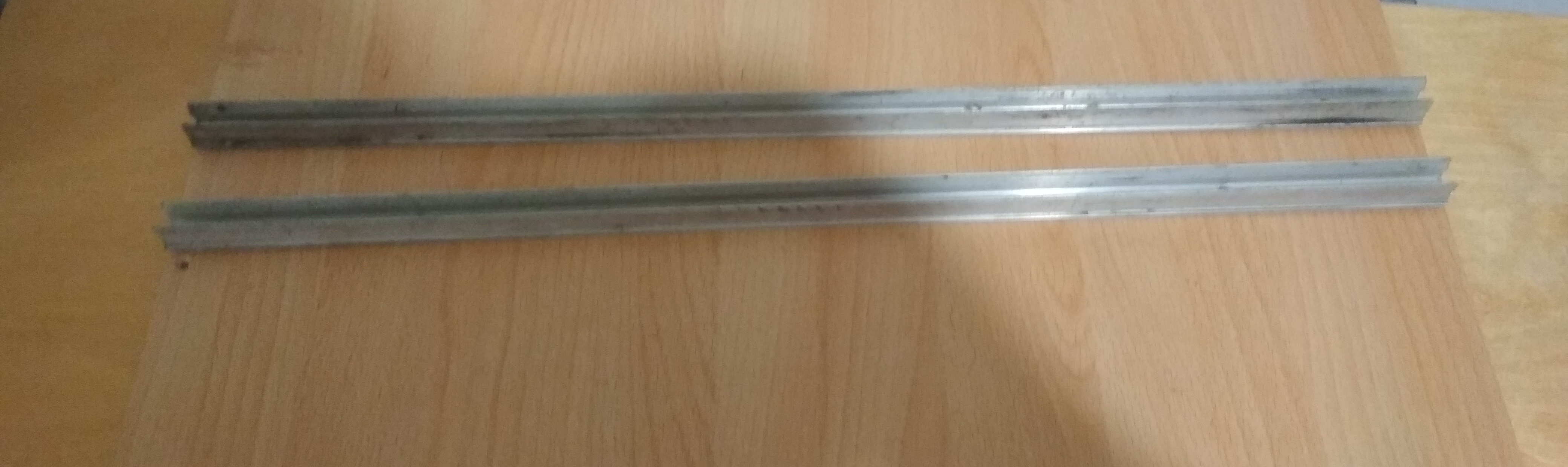

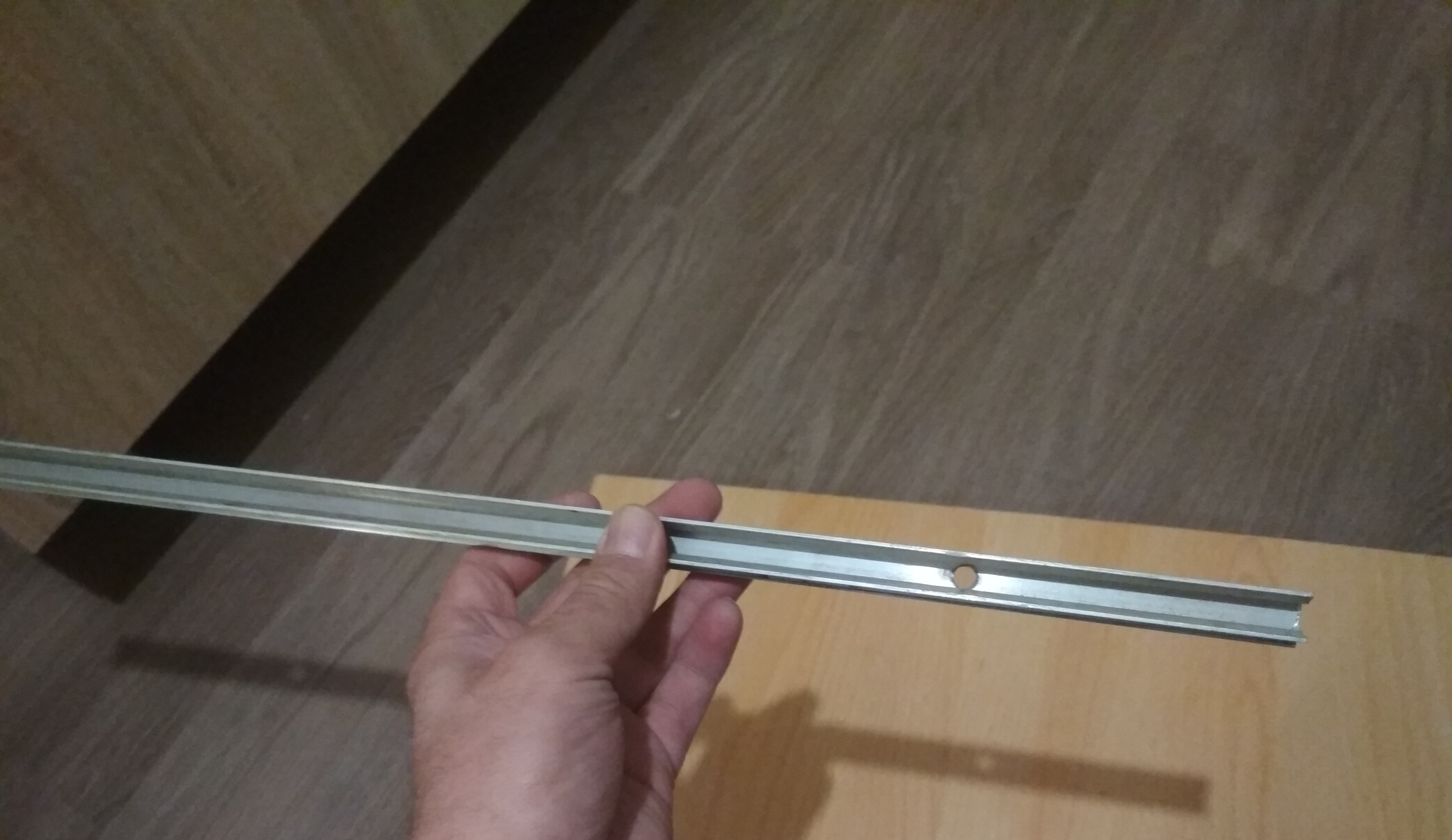

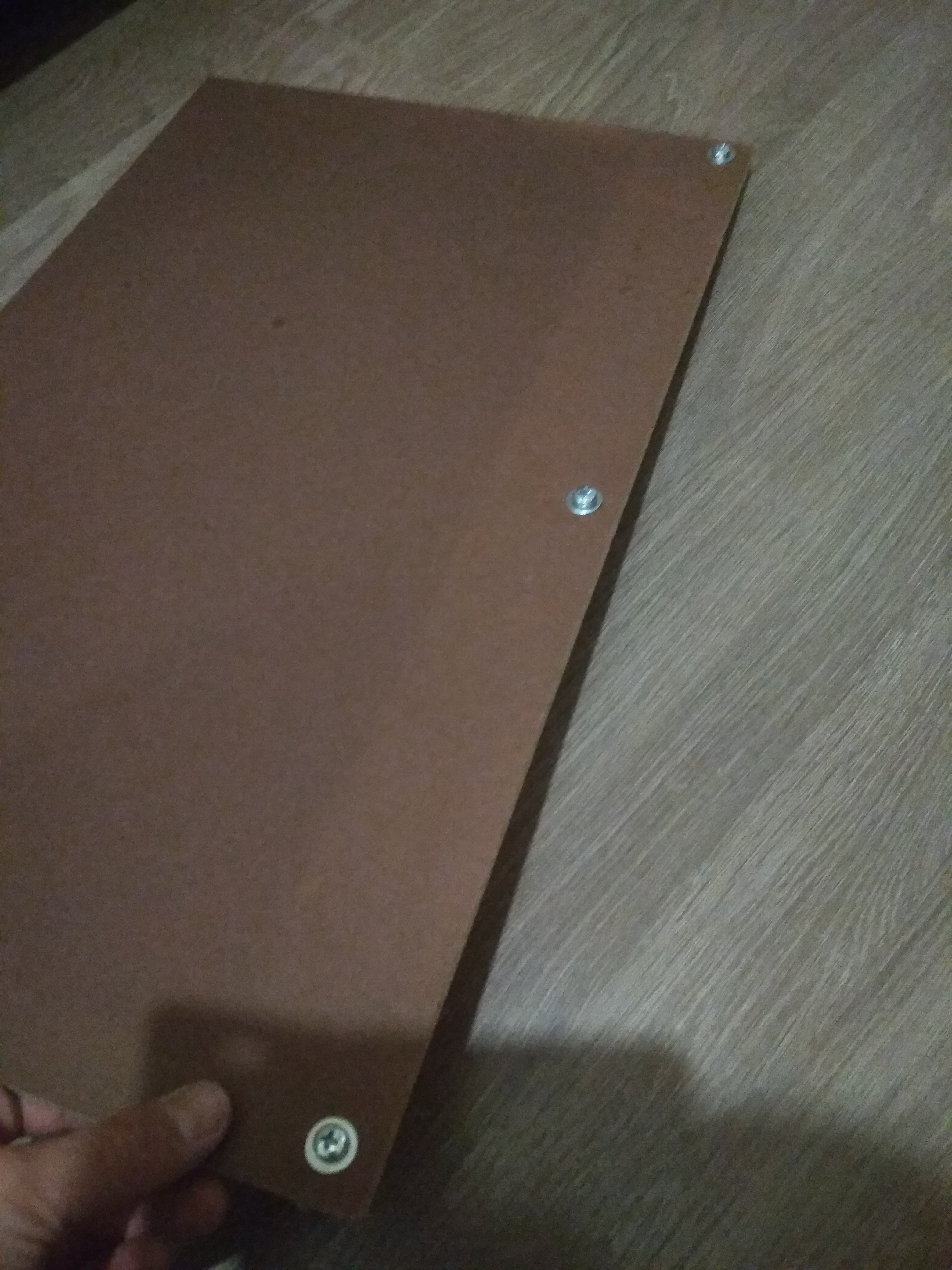

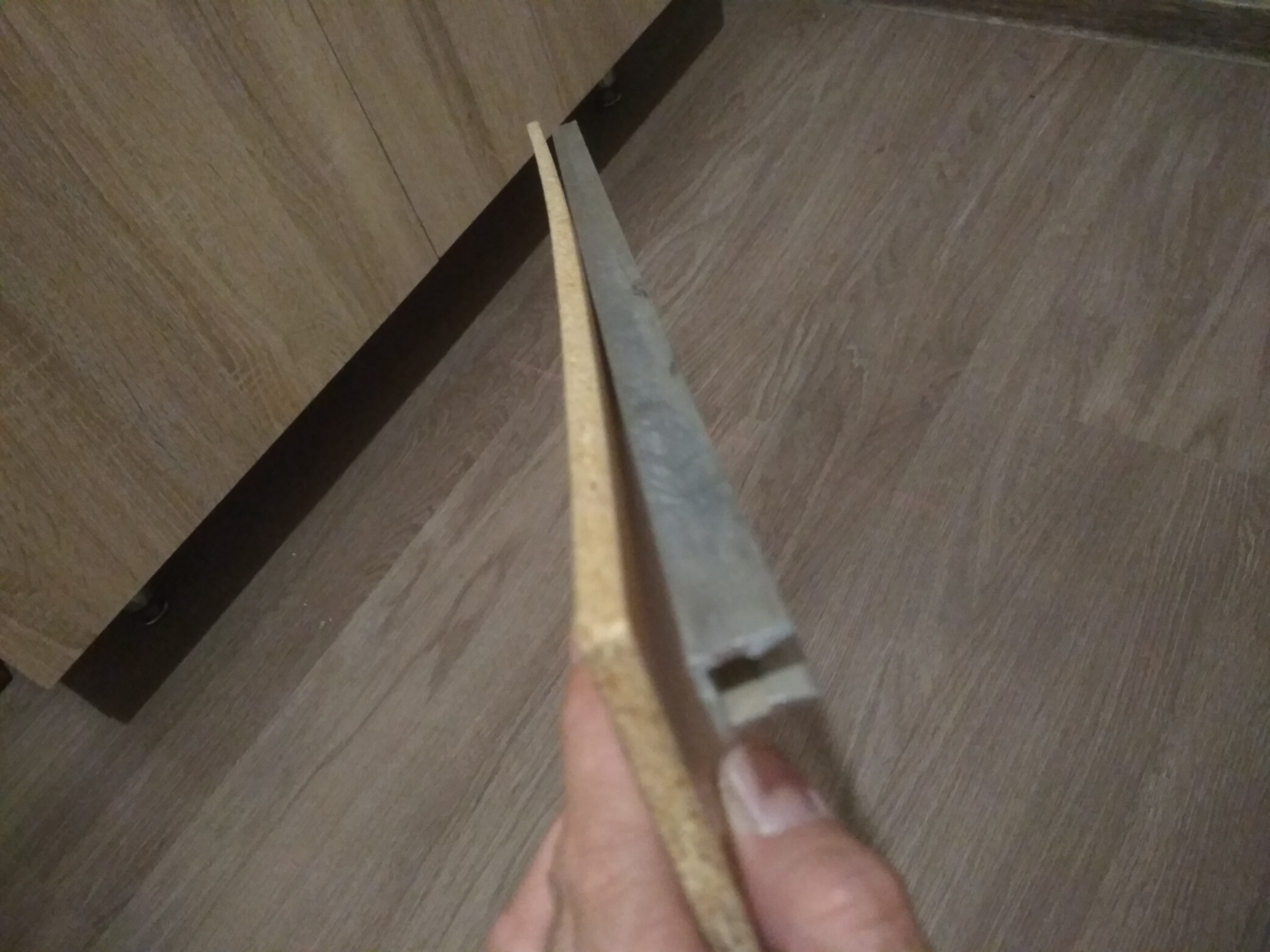

Что то, типа П-образного профиля. Алюминиевый...

Но сам прикол в том, что железки эти по длине, ну просто идеально!! Один профилёк правда чутка напильником "рихтануть" пришлось. А так, пока всё идёт ровно. За исключением конечно этих кривых стен. 🤣🤣🤣

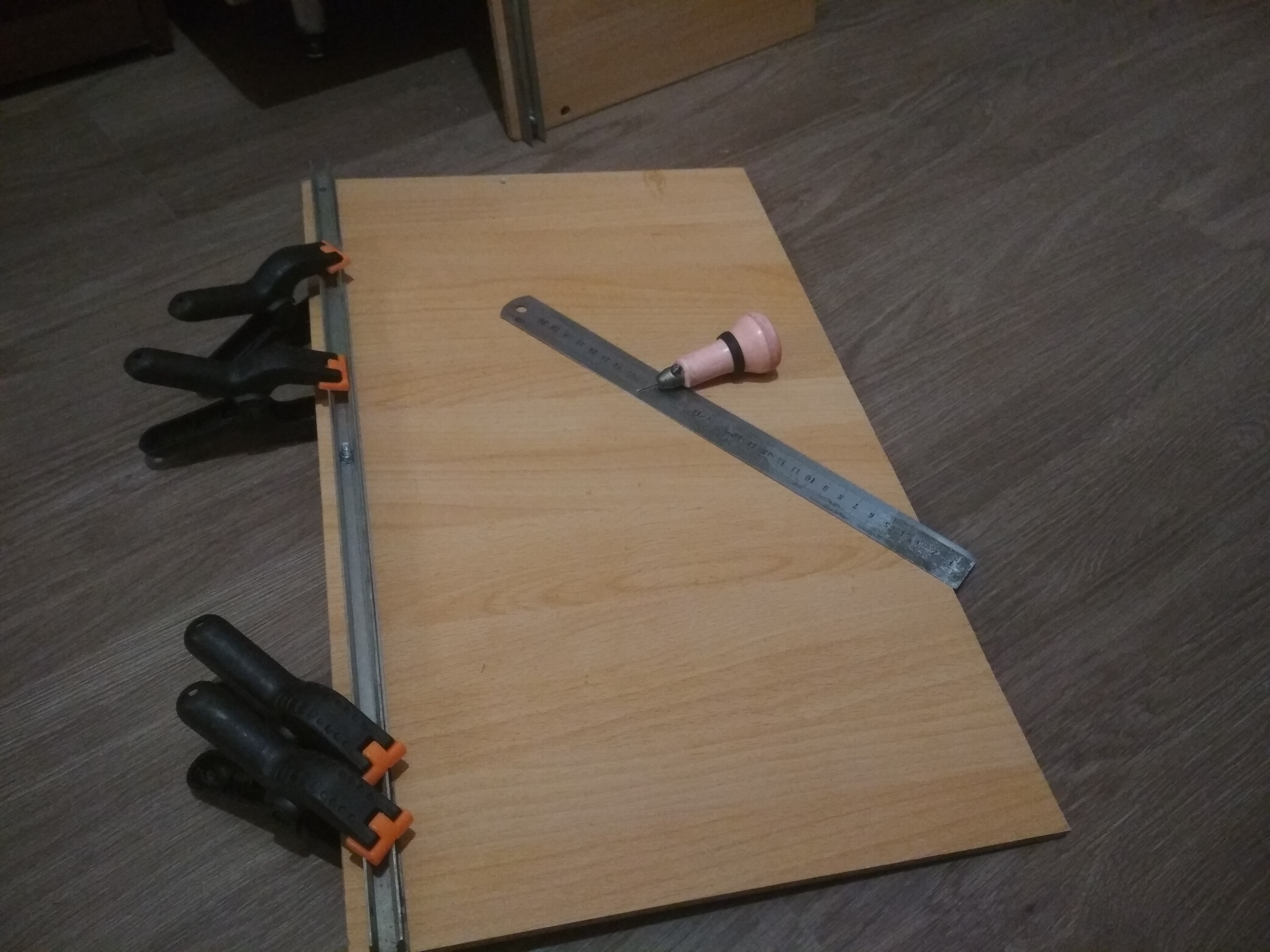

Ну а после того, как я просверлил профиль и прикрутил его на один винт посередине, то кривизна стенки вообще открылась во всей красе...

Затем я просверлил с двух сторон ещё по отверстию и намертво прикрутил профиль винтами ЭМпять!! 🔩

С другой стороны боковой стенки кривизна всё равно осталась, но она уже не столь мешает дальнейшей стройке. Так как задняя стенка будет вкладная, то кривизна боковых будет зависеть от неё. То есть, чем ровнее будет задняя, тем ровнее будут боковые. 😉

Далее, таким же макаром как и первый, я прикрутил второй профиль...

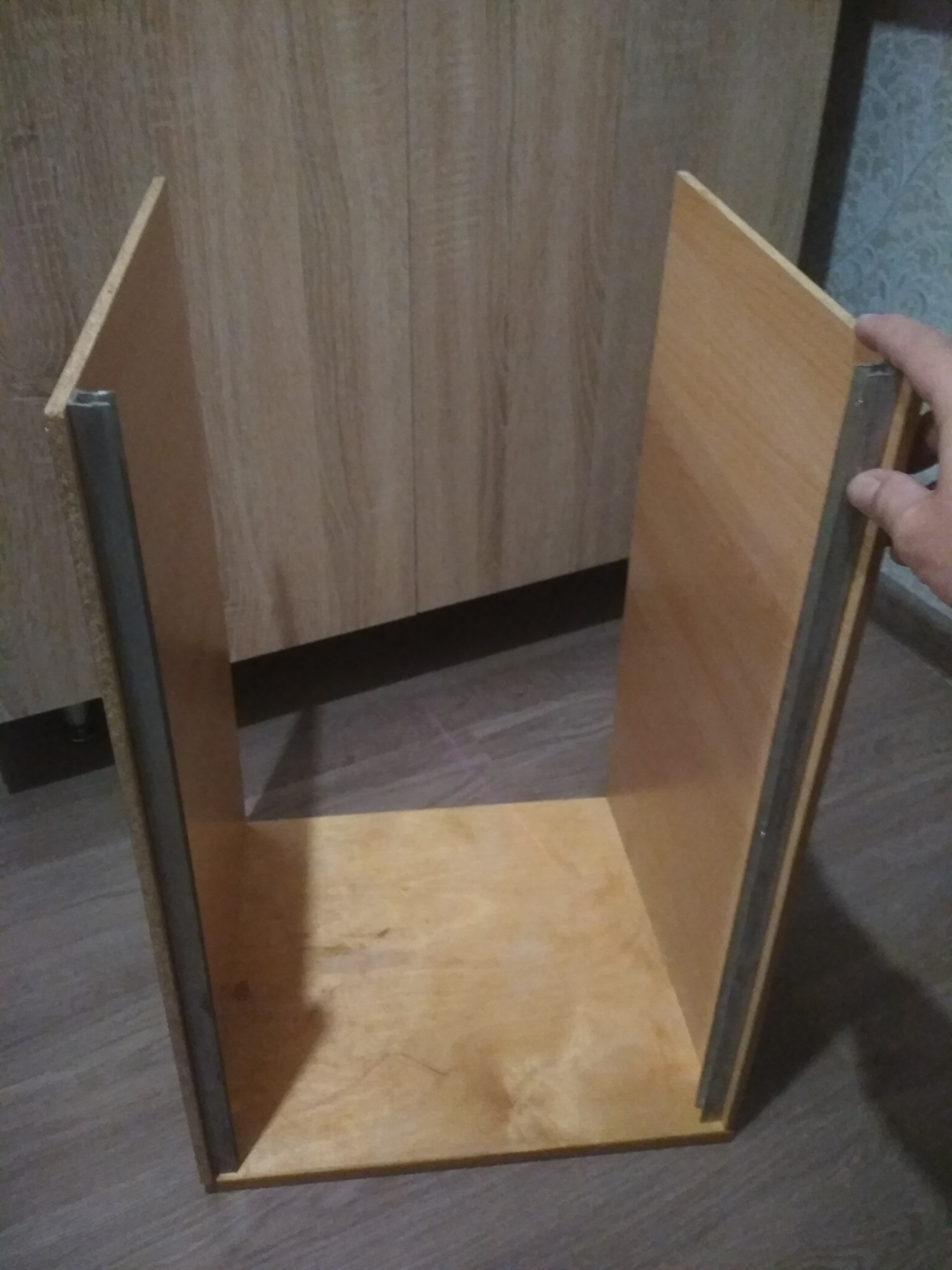

В итоге, получились две боковые стенки моего будущего стелс бокса...

Потом я стал думать и размышлять, - "как бы всё это дело собрать в одну кучу?" 🤔

И знаете, думал я много...

Подумал и о содеянном в целом... И о том, где ж я так согрешил и накосячил, что меня прёт так изъёб... Ну вы поняли кароч. 🤣🤣

А если серьёзно, то на следующий день, я ехал мимо известного всем магазина и купил немного всякой разной мелочёвки...

Я подумал тогда ещё: - если бокс стелс, то его не то что видно и слышно не должно быть, его бы ещё и перевозить (мало ли надо) безпалевно было бы не плохо... То есть надо сделать его разборным!

Как идейка? 😏

Мне тоже она понравилась и я незамедлительно решил воплощать её в жизнь!

Чего тянуть кота за...

Ну и для того, что бы бокс был быстроразборным, решил использовать в моей конструкции (для скрепления деталей) уголки и винты (м4 и м5)

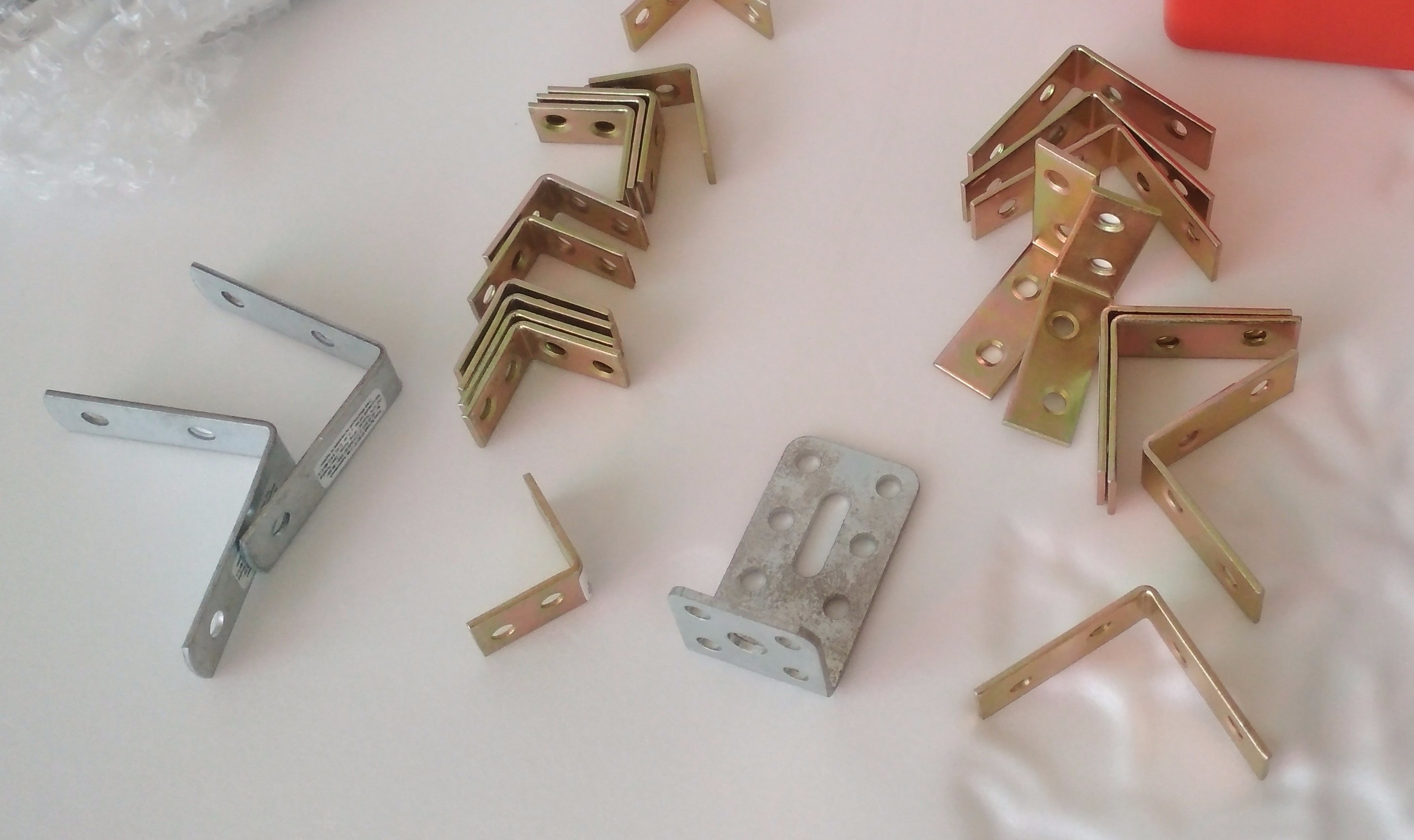

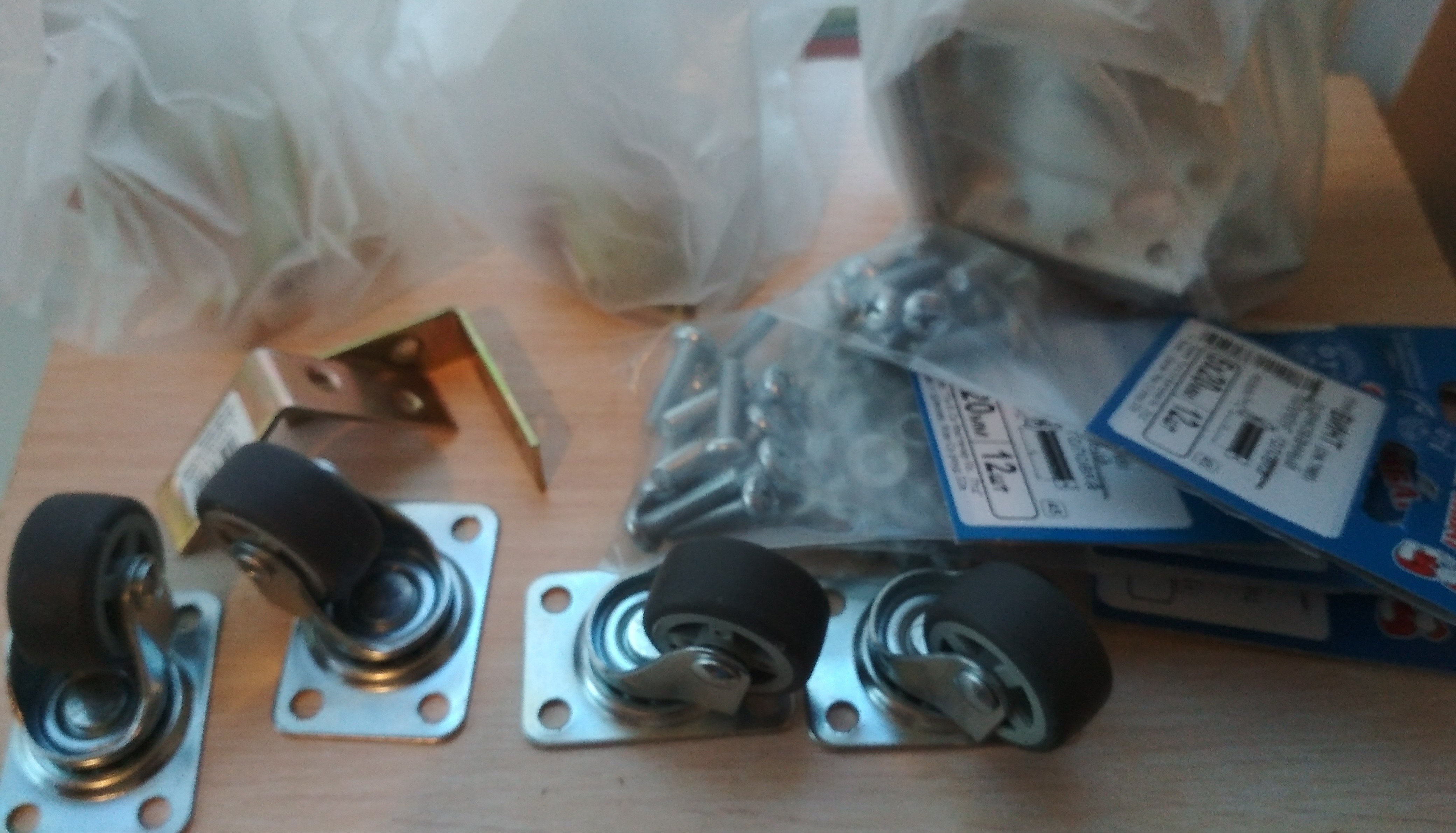

Уголки я взял такие:

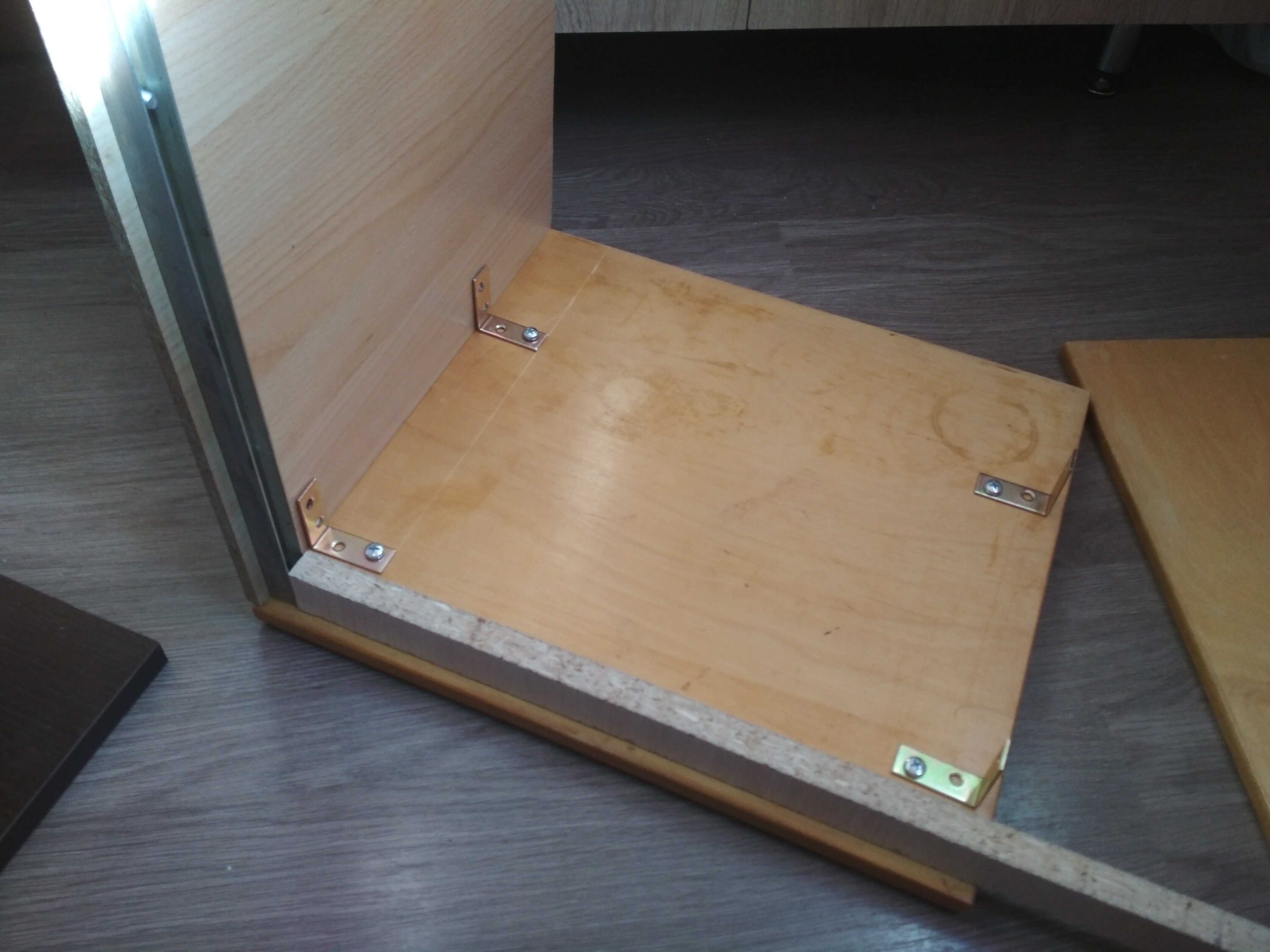

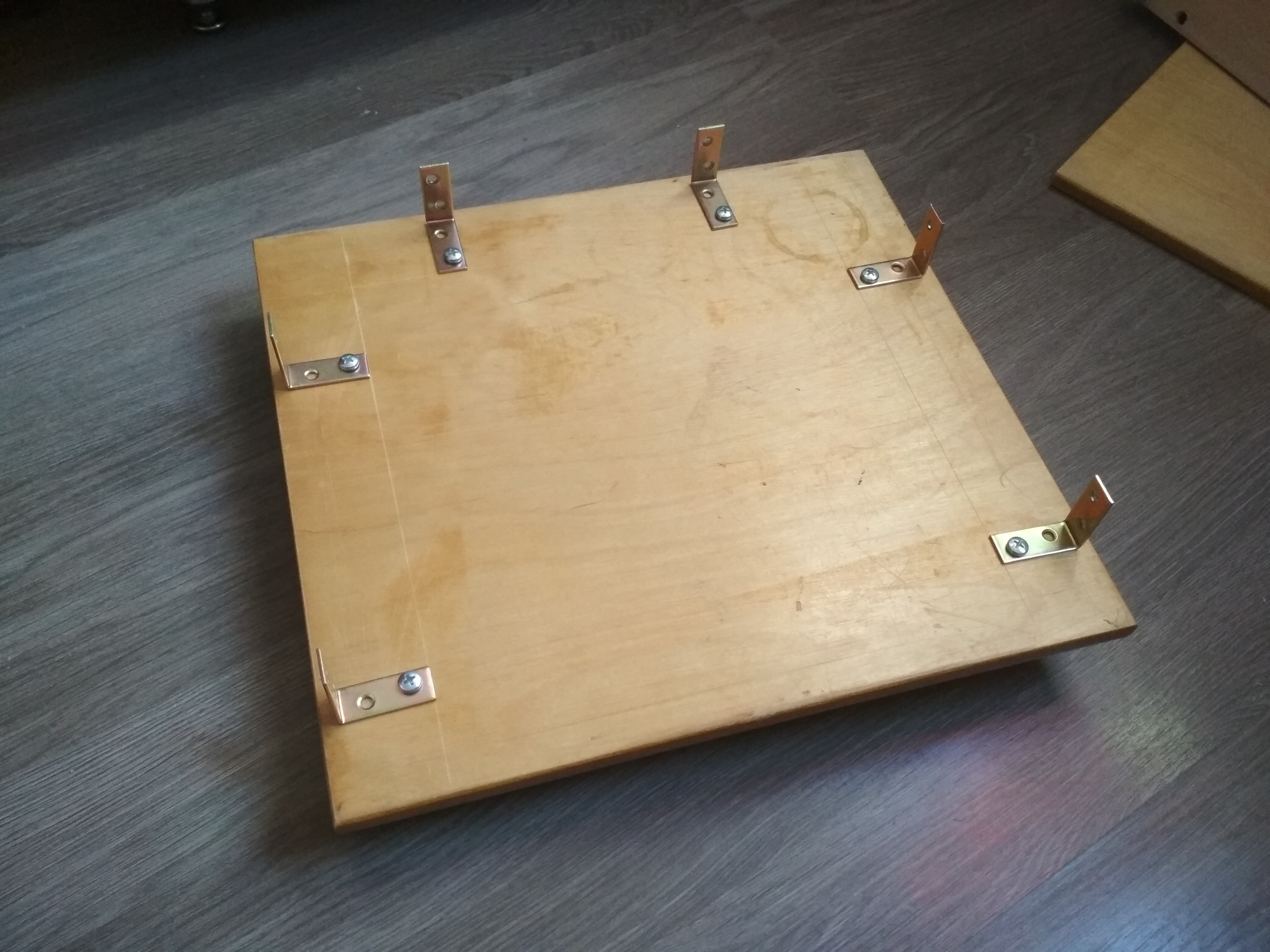

Потом прикрутил (для крепления боковых стенок к днищу "табуретки") по два уголка на сторону и заодно примерил обрезок ДСП для нижнего порожка...

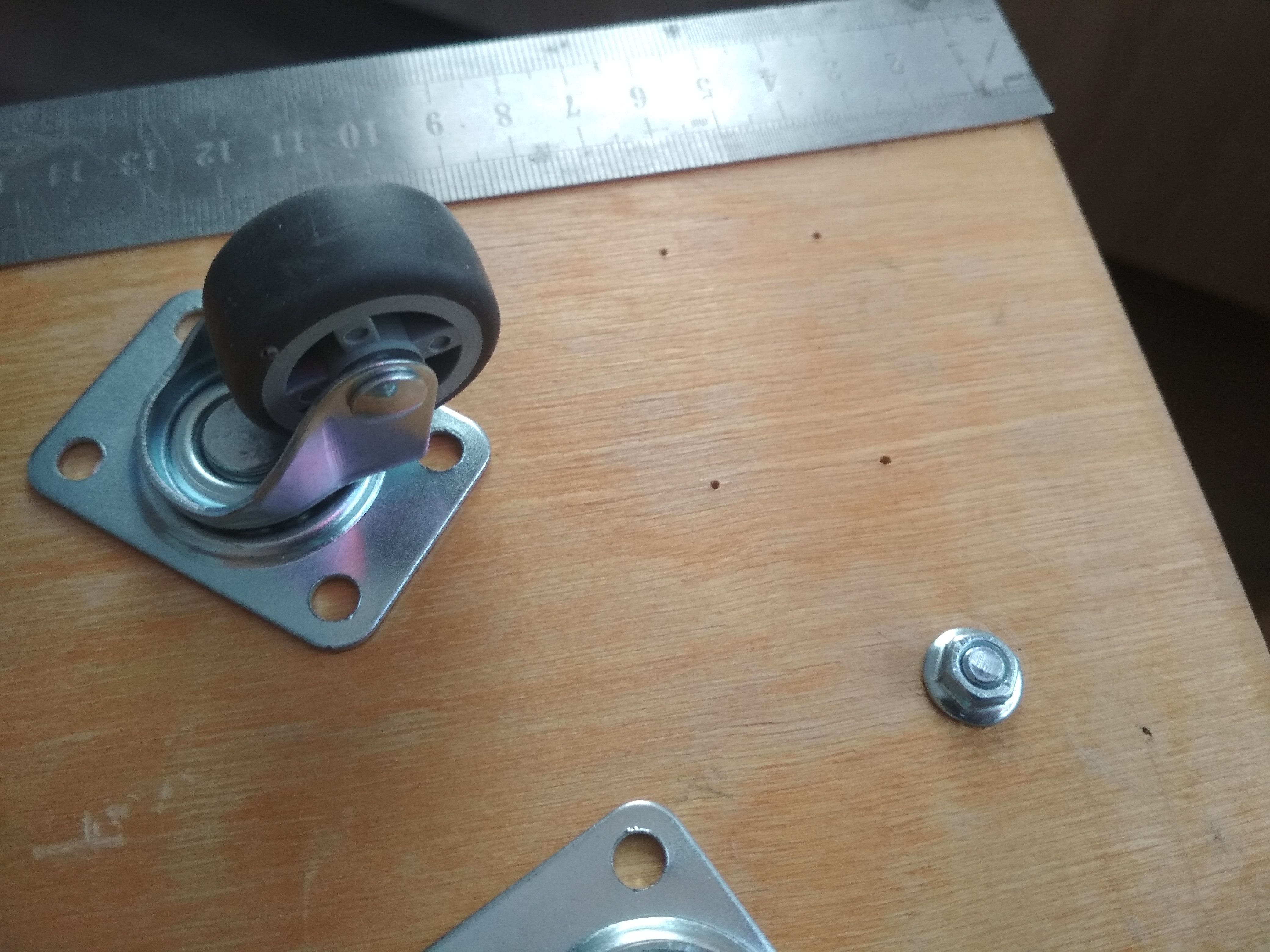

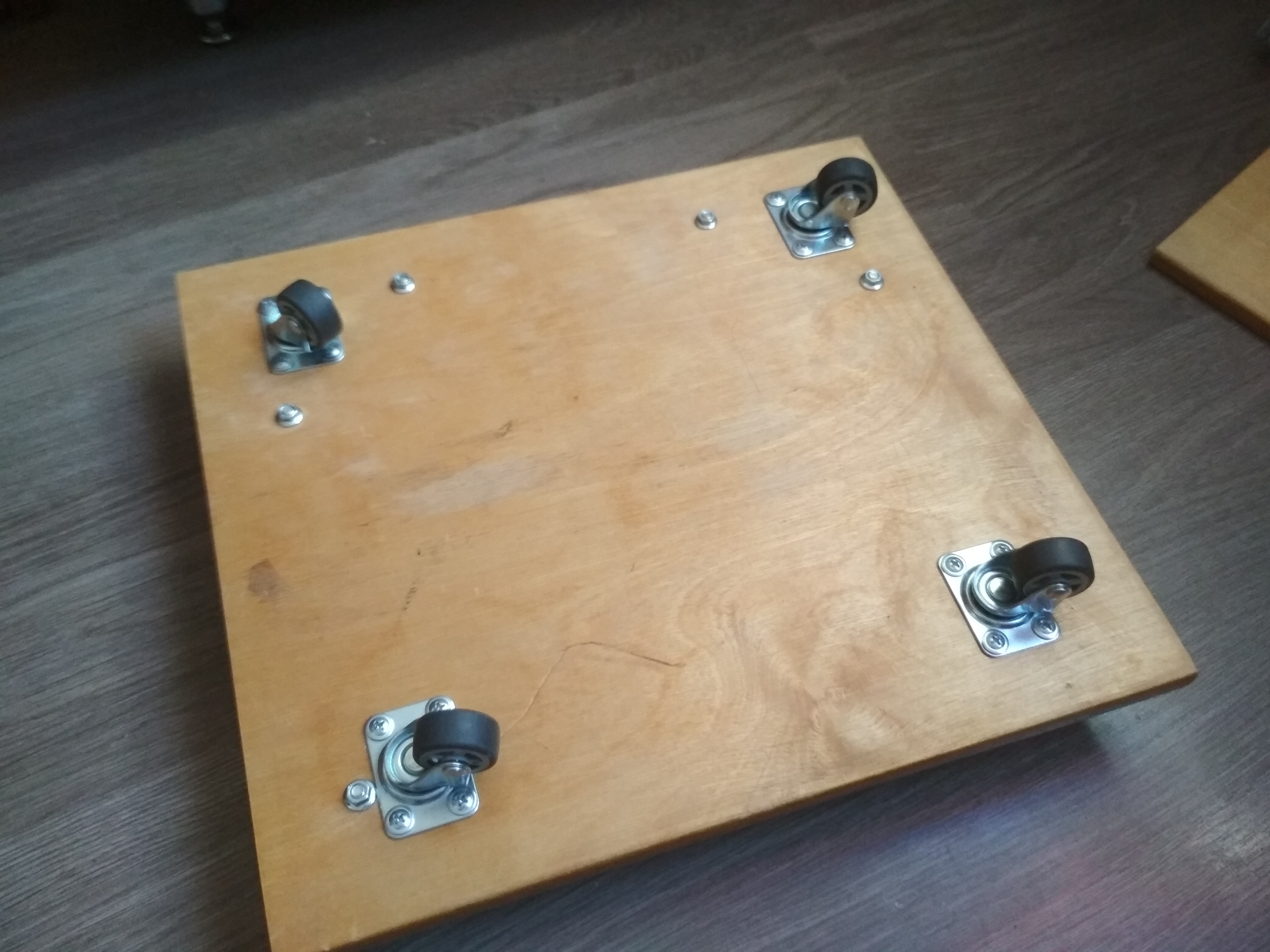

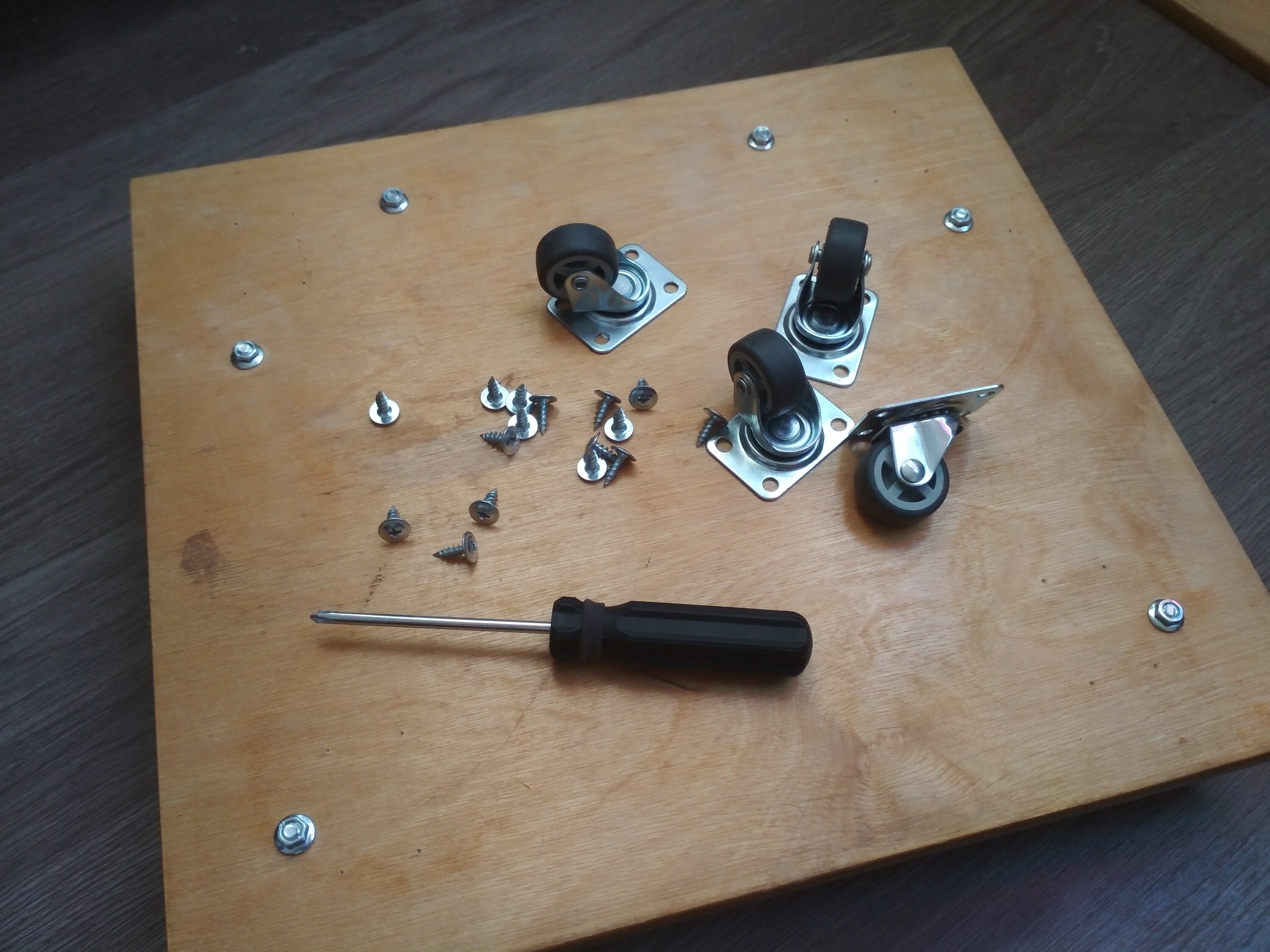

Ну и прикрутил ролики для лёгкой транспортировки по комнате или квартире. 🛒💨

В итоге получилась такая подставка на колёсиках к которой будут прикручиваться стенки.

И пока эти самые стенки не установлены на места, то надо бы их доделать! А именно облагородить и создать более отражающую поверхность. 💎

Пенофол и прочие похожие штуки, сразу были вычеркнуты из размышлений в виду того, что они с температурой не дружат.

Идея о покраске белой краской (прошу прощения за каламбур) тоже сошла на нет, из за своей заморочности...

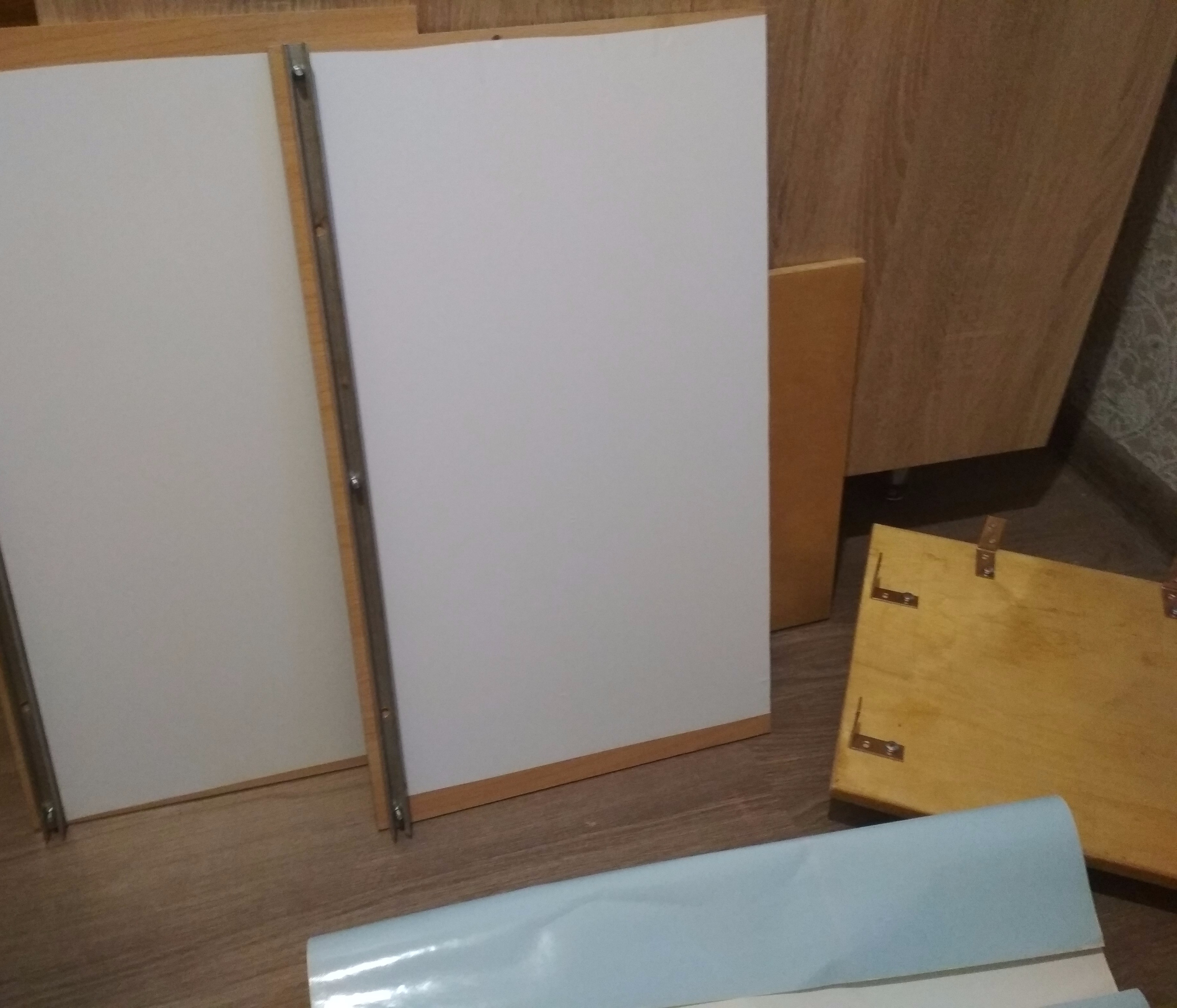

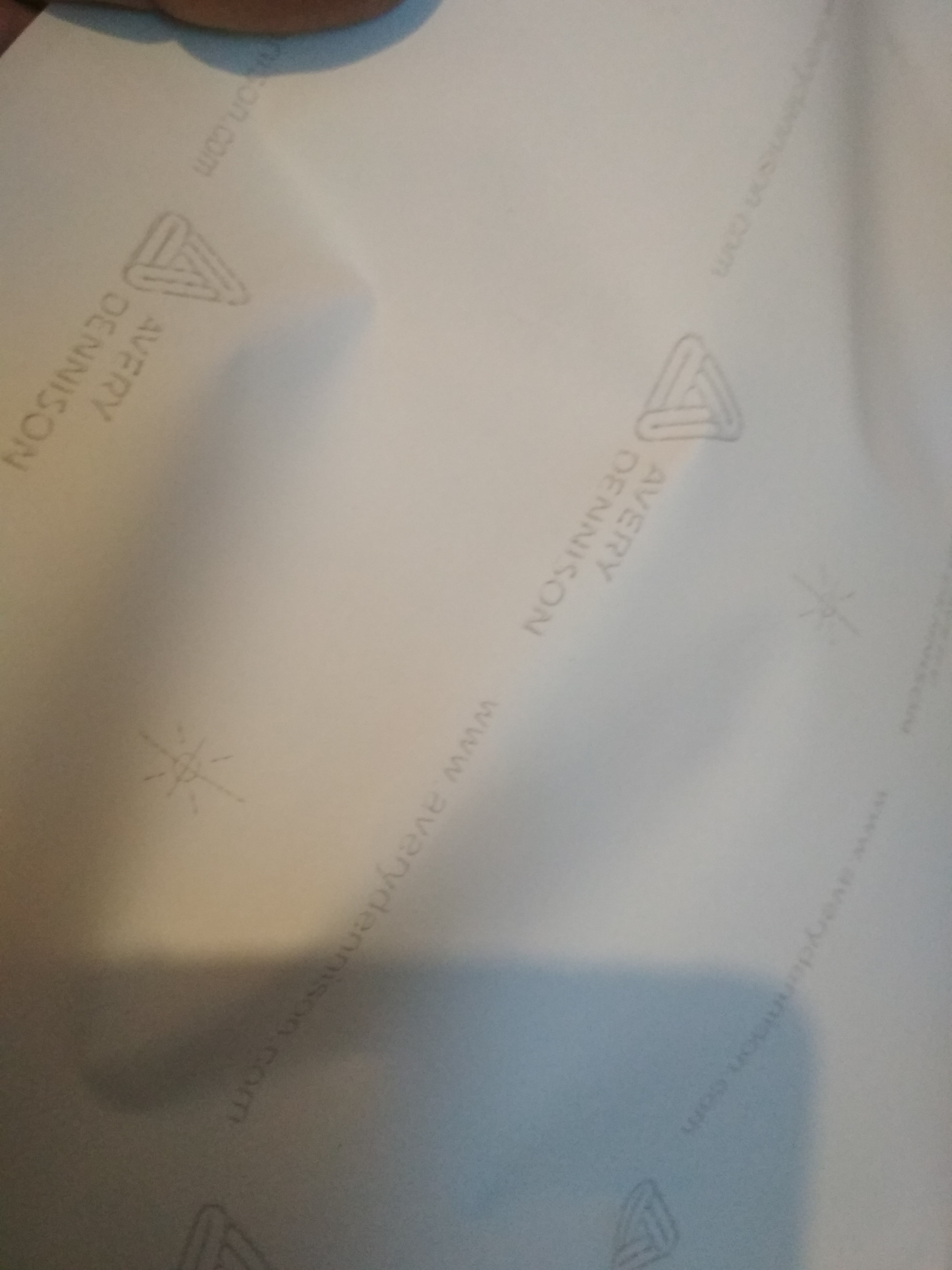

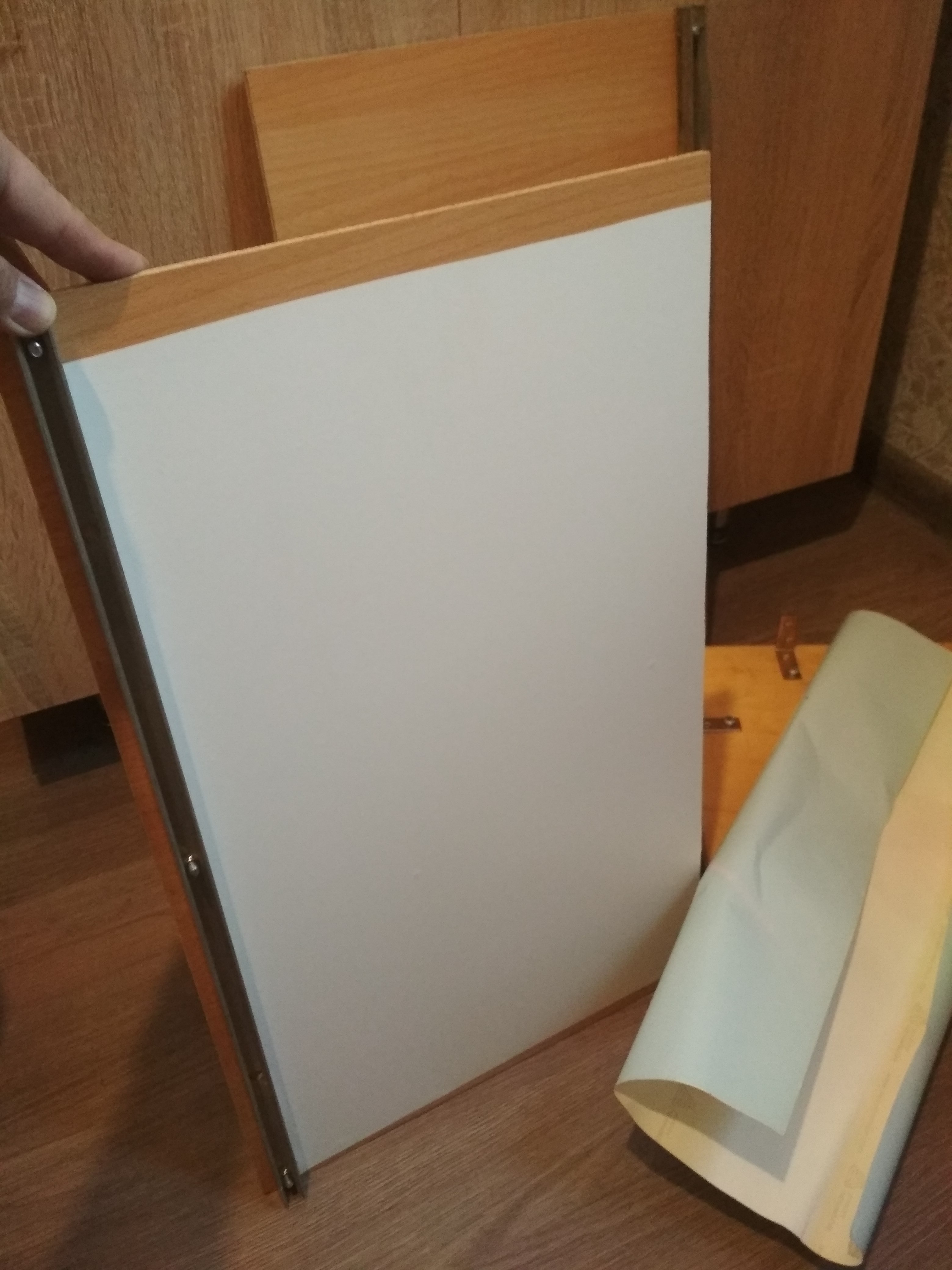

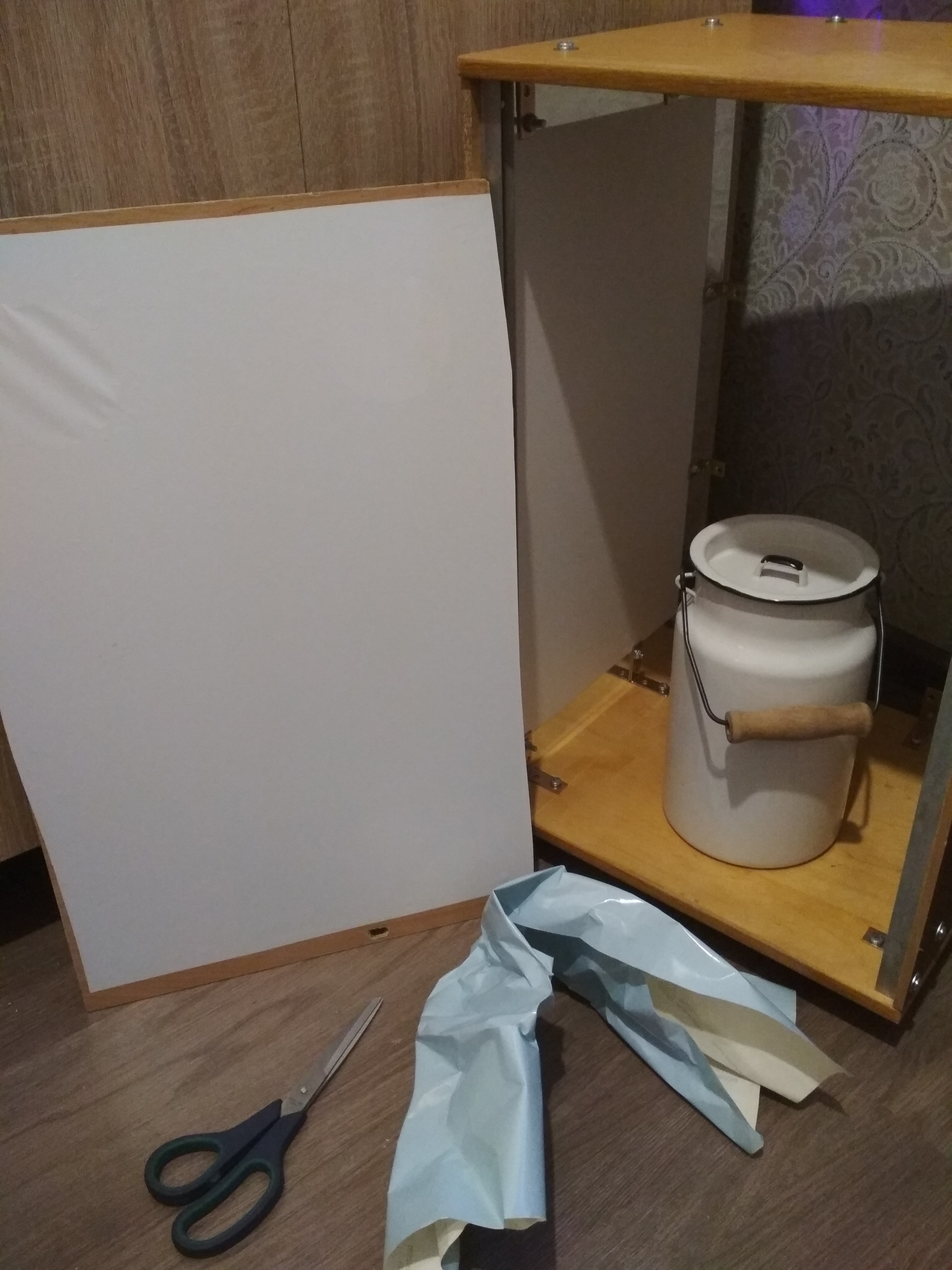

И в итоге я пришёл к мысли, что самое простое будет, это просто обтянуть стенки внутри белой, матовой плёнкой! У меня как раз лежал кусок виниловой пленки "Avery", это аналог известного "Oracal", если кто знает о чём я говорю. 😉

Пара взмахов ножницами, ножом и ракелем... И в итоге получаем вот такие красивые детальки :

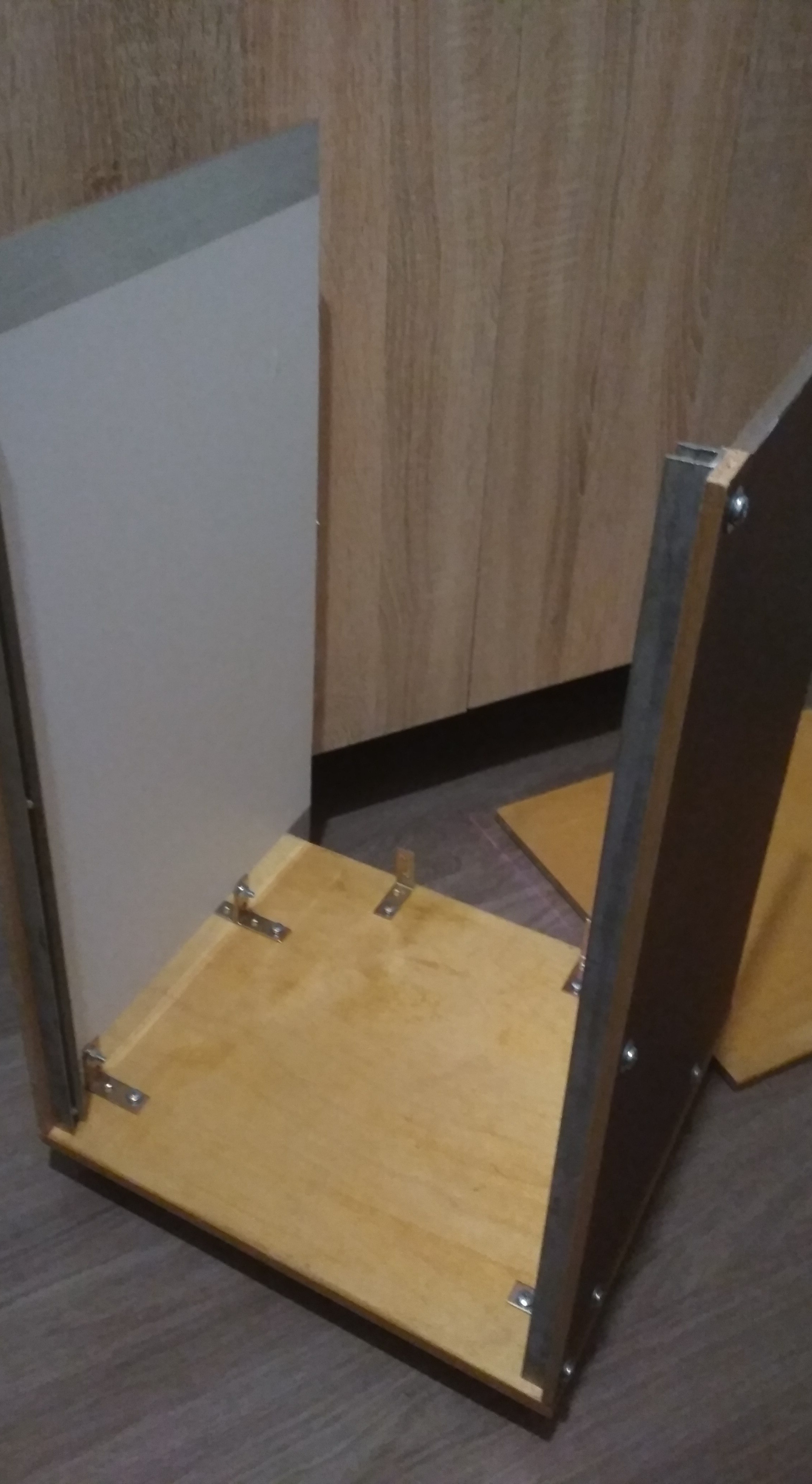

Потом, я ещё по краю приклеил зеркальный скотч и прикрутил боковушки к полу...

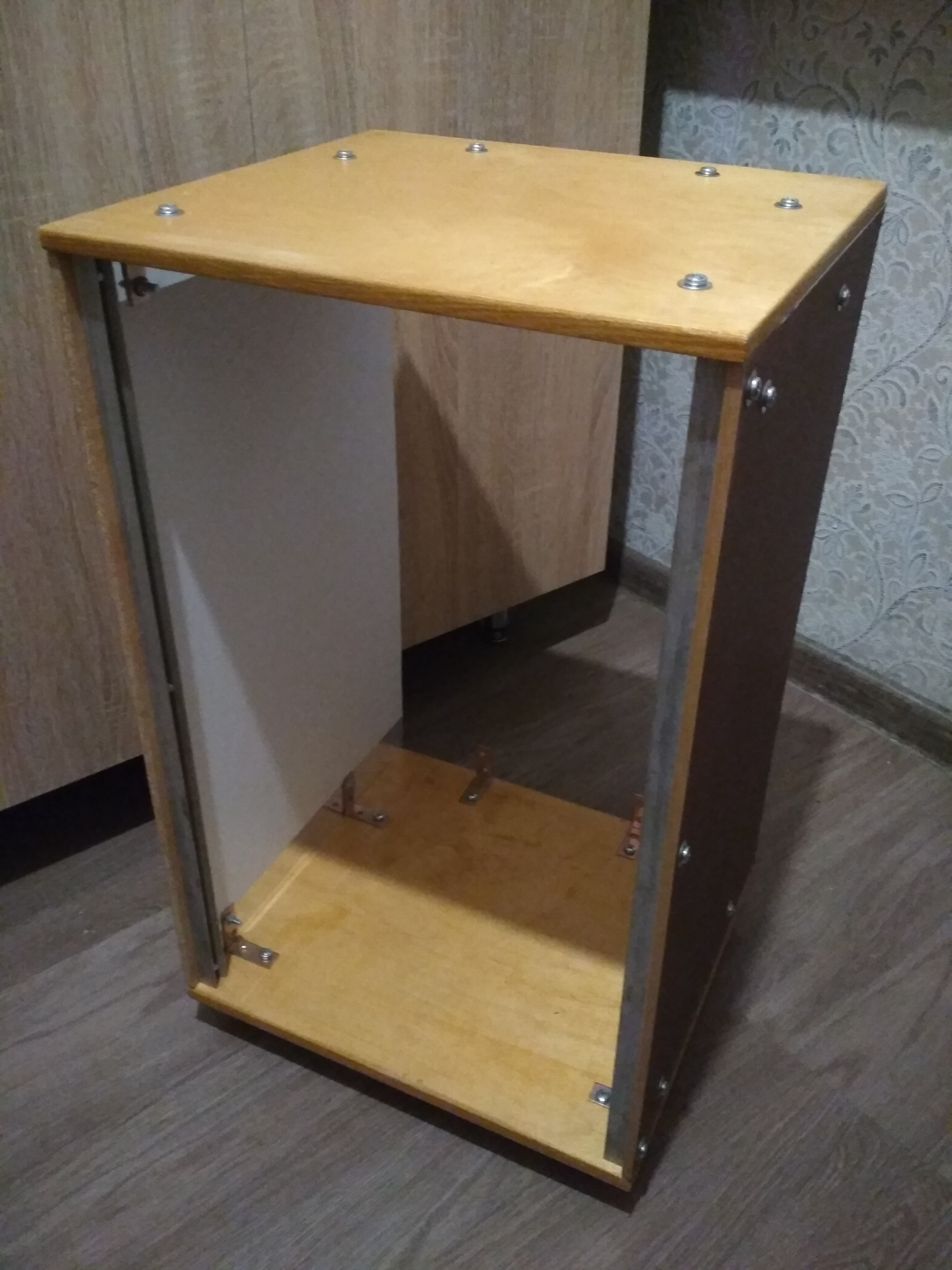

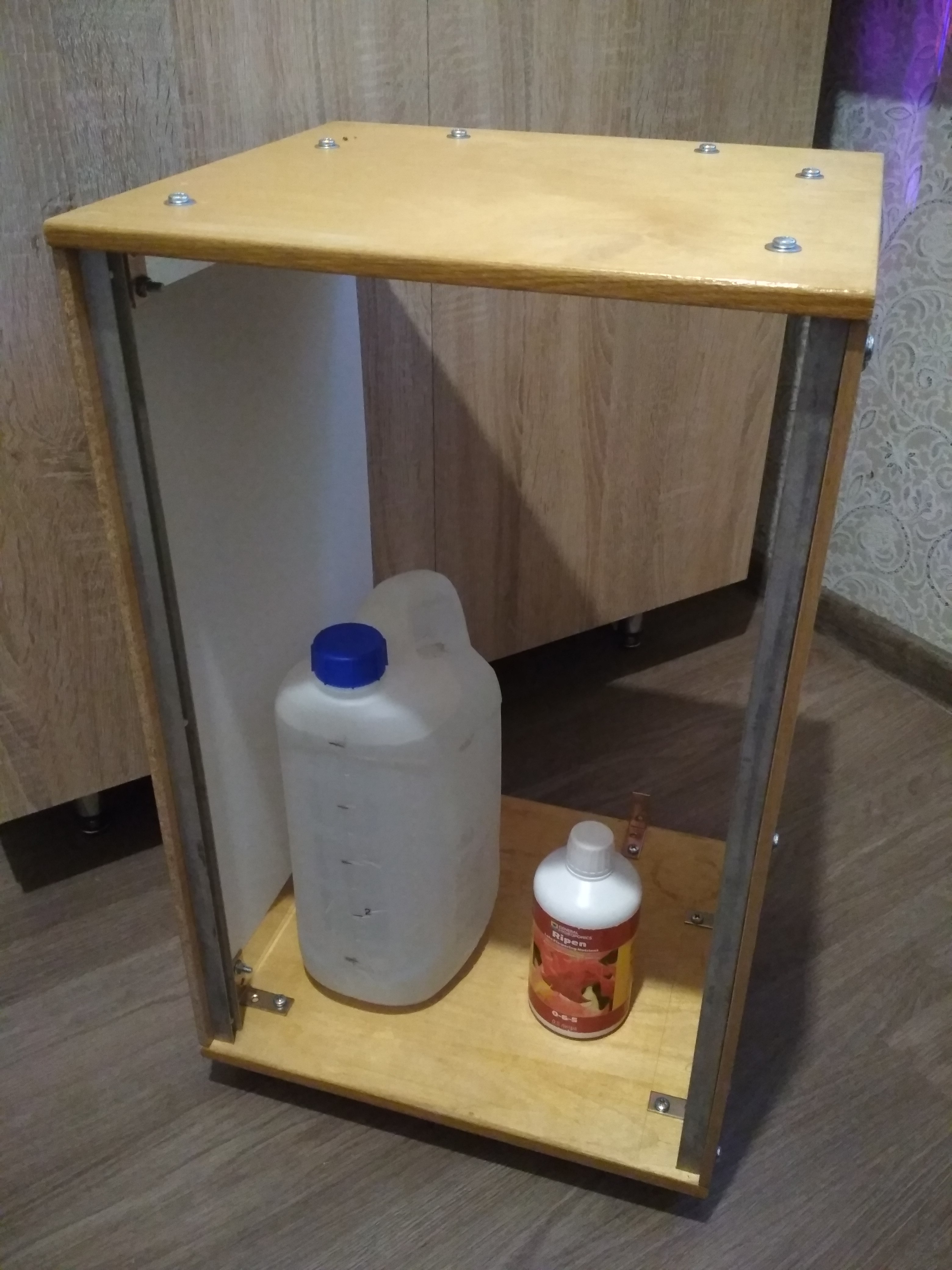

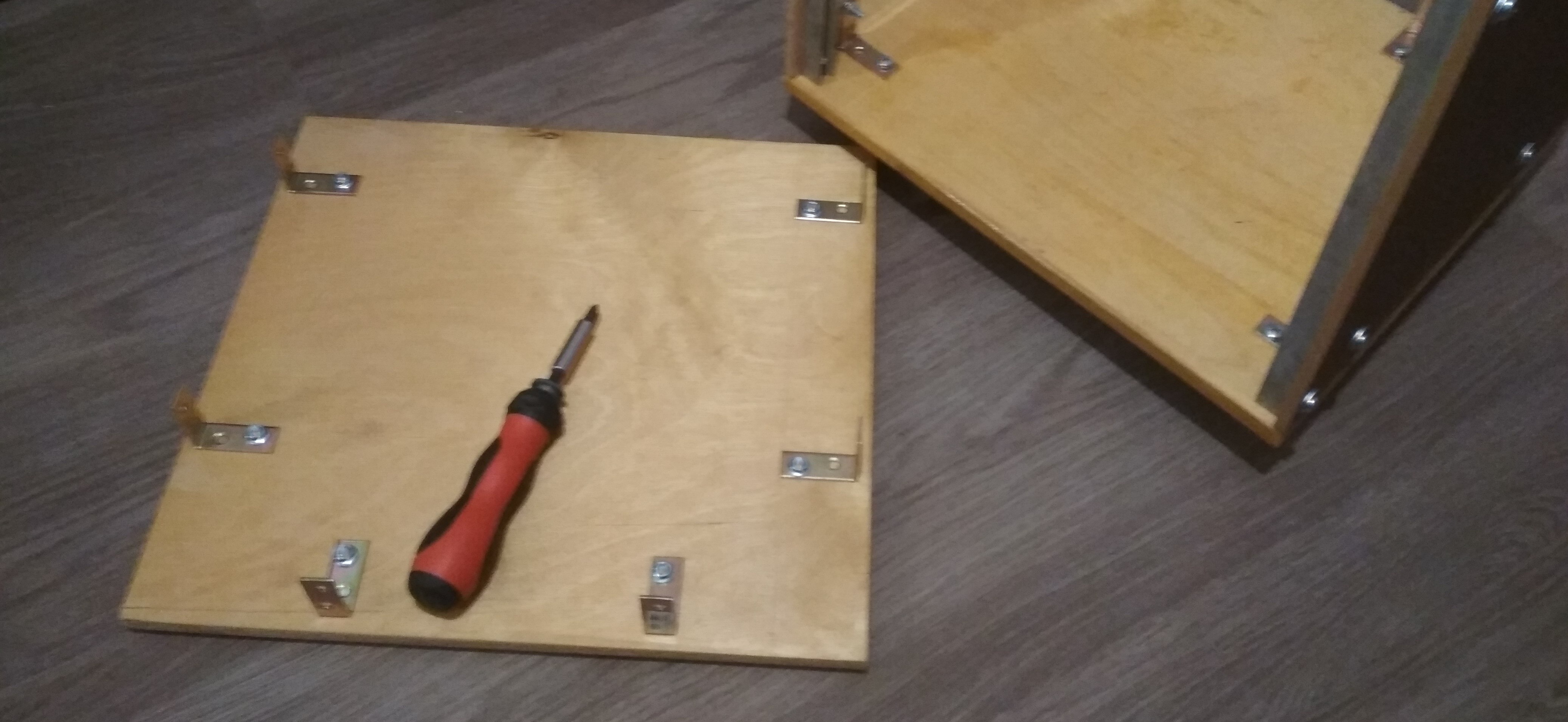

Ну и на крышку бокса тоже прикрутил уголки и так же, как и дно, присоединил к стенкам.

Ну вот. Уже лучше. ))

Уже стали понятны габариты и примерное направление куда двигаться дальше.

Ну и поставить уже можно чё нить. 🙃

«Рипен конечно хорошо, но МФК лучше!»

*гроверская пословица

А если так, то куда этот рипен лить то? Надо какой нибудь горшок замутить что ли... 😏

Хотя с другой стороны, чё его мутить то? Ноги в руки и вперёд!!

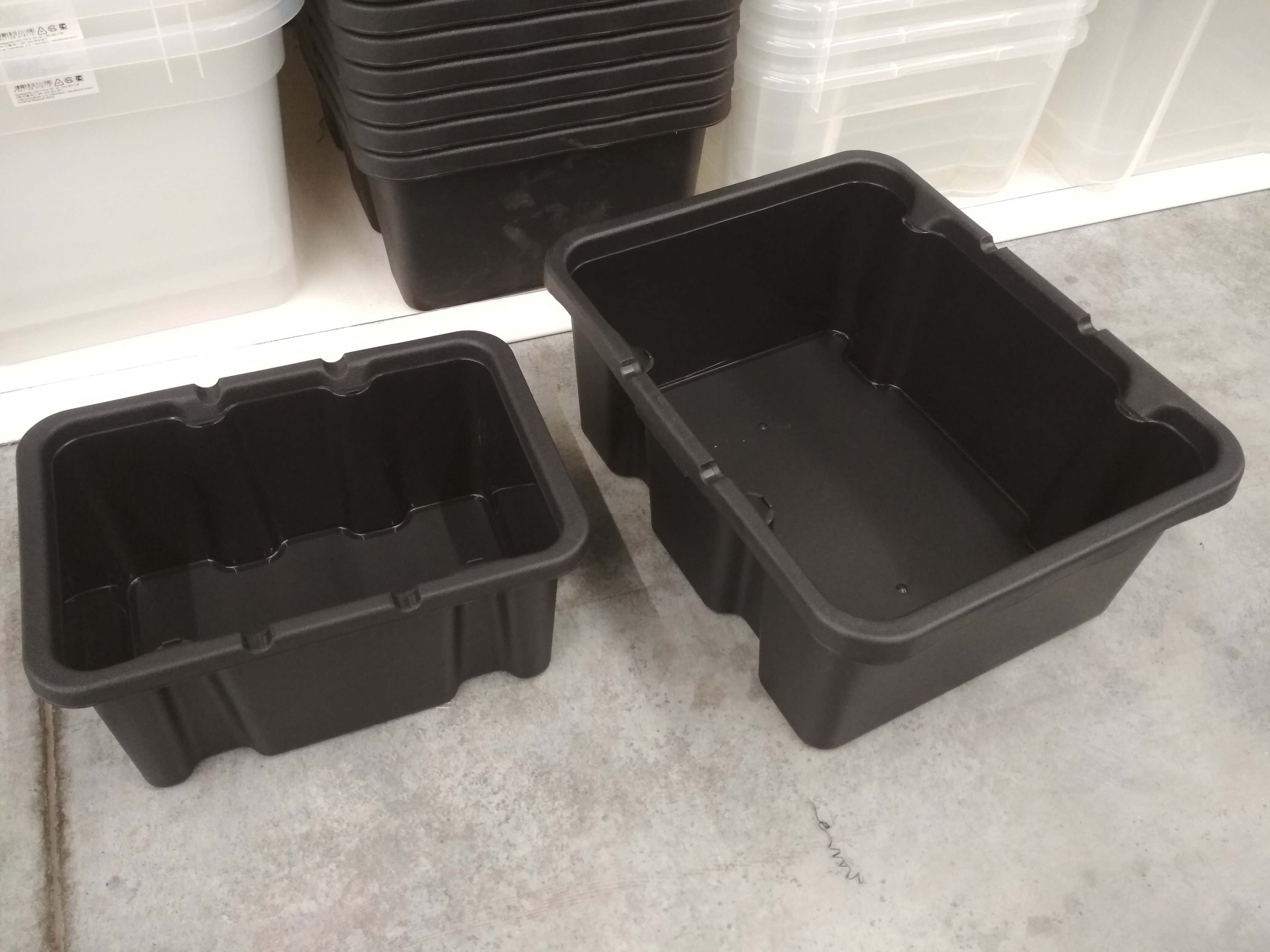

*а впереди меня ожидал всё тот же строительный магазин, где я кой чего сразу приметил...

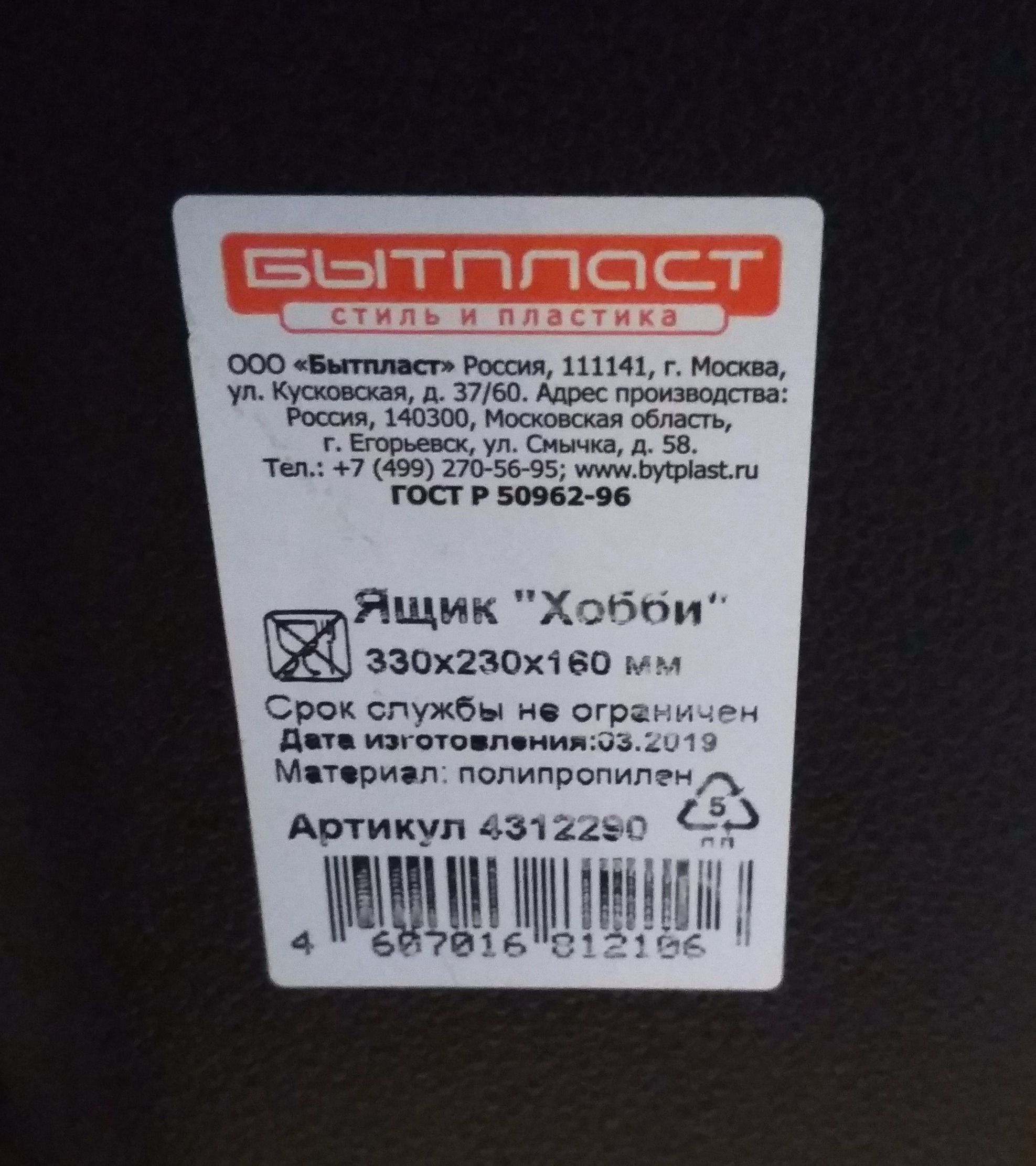

Меня правда размеры чутка смутили, потому что не помнил внутренние размеры бокса...🤦🏻‍♂️

Но хотя, что то мне подсказывало, что всё должно быть чётко! Во имя Джа, Пыха и Великого Буля!!

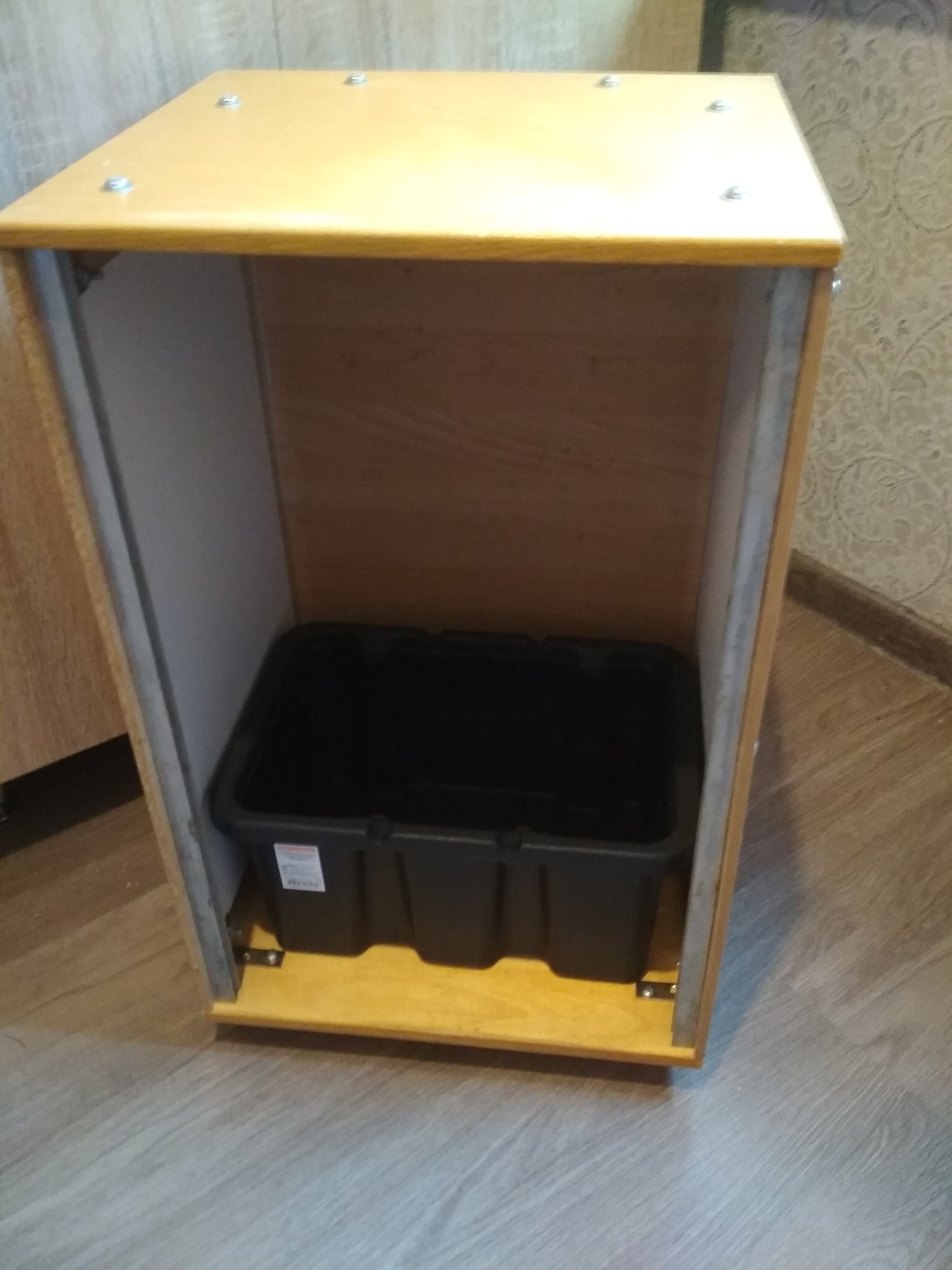

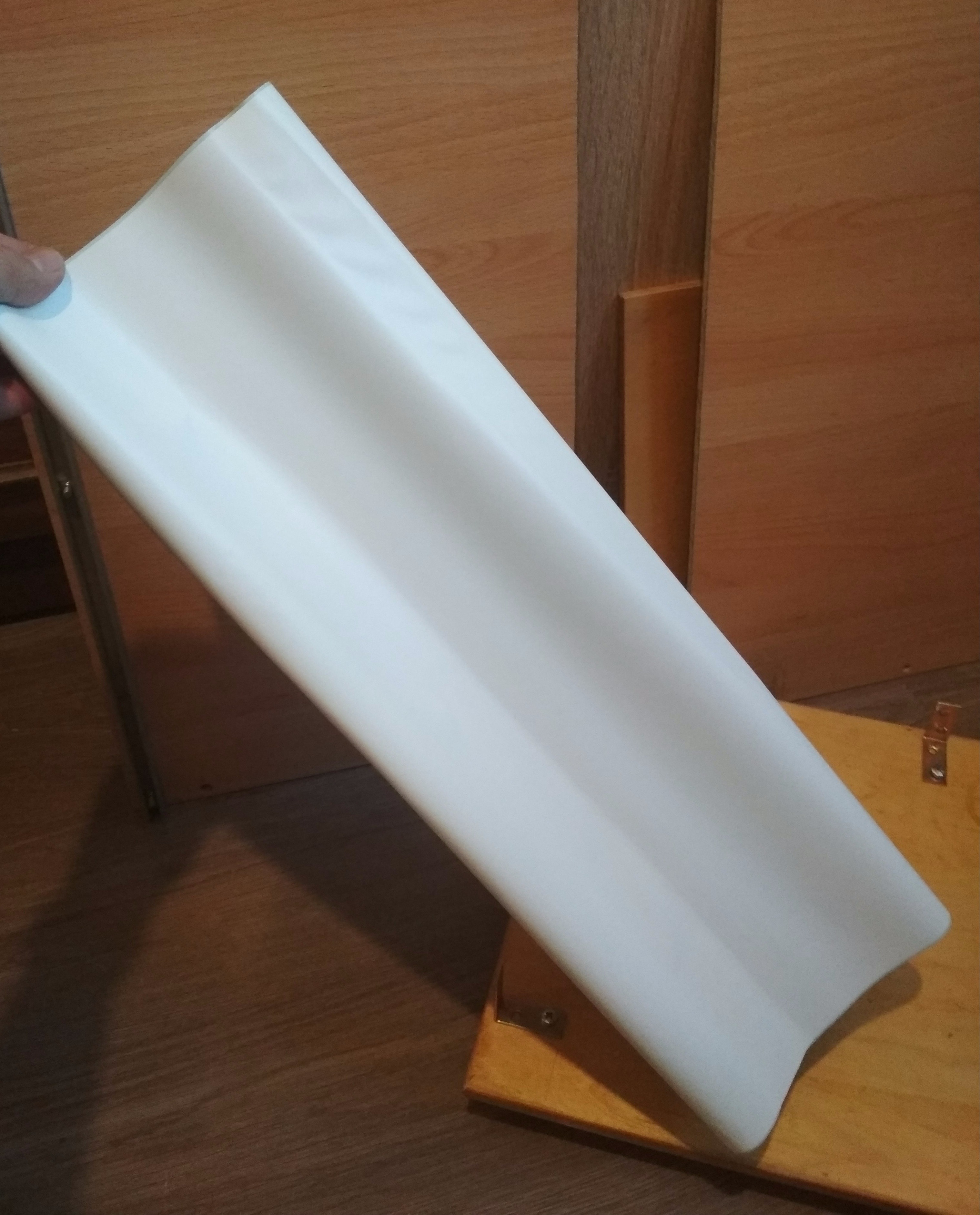

И как же я заулыбался дома, когда это корыто влезло в боксик как родное... 😁

Ну прям идеально влезло!! Почти...

Чутка пришлось наклонять корыто, что б оно в бокс чётко зашло. Но это ерунда. Во время грова, в мои планы и не входило его тягать туда-сюда. Так что, как он туда залезет в итоге, так и будет стоять. 🏗️

Но корыто пока... (блин, вот ещё одно слово приклеилось. Хотя почему приклеилось? Если Вы читали мои другие посты, то может помните ЭТОТ. Вот это корыто как раз и есть оттуда.)

Ну да ладно. Чёт отвлеклись. 😜

Корыто!!!

Корыто пока в сторону!! К нему мы с Вами ещё позже вернёмся обязательно, а пока, я бы хотел рассказать пару слов о вентиляции...

Вентиляцию в тумбочке я буду делать по привычной для многих схеме, в которой «приток» будет пассивным, а «отток» - активным.

И сперва я решил замарнуться с приточкой.

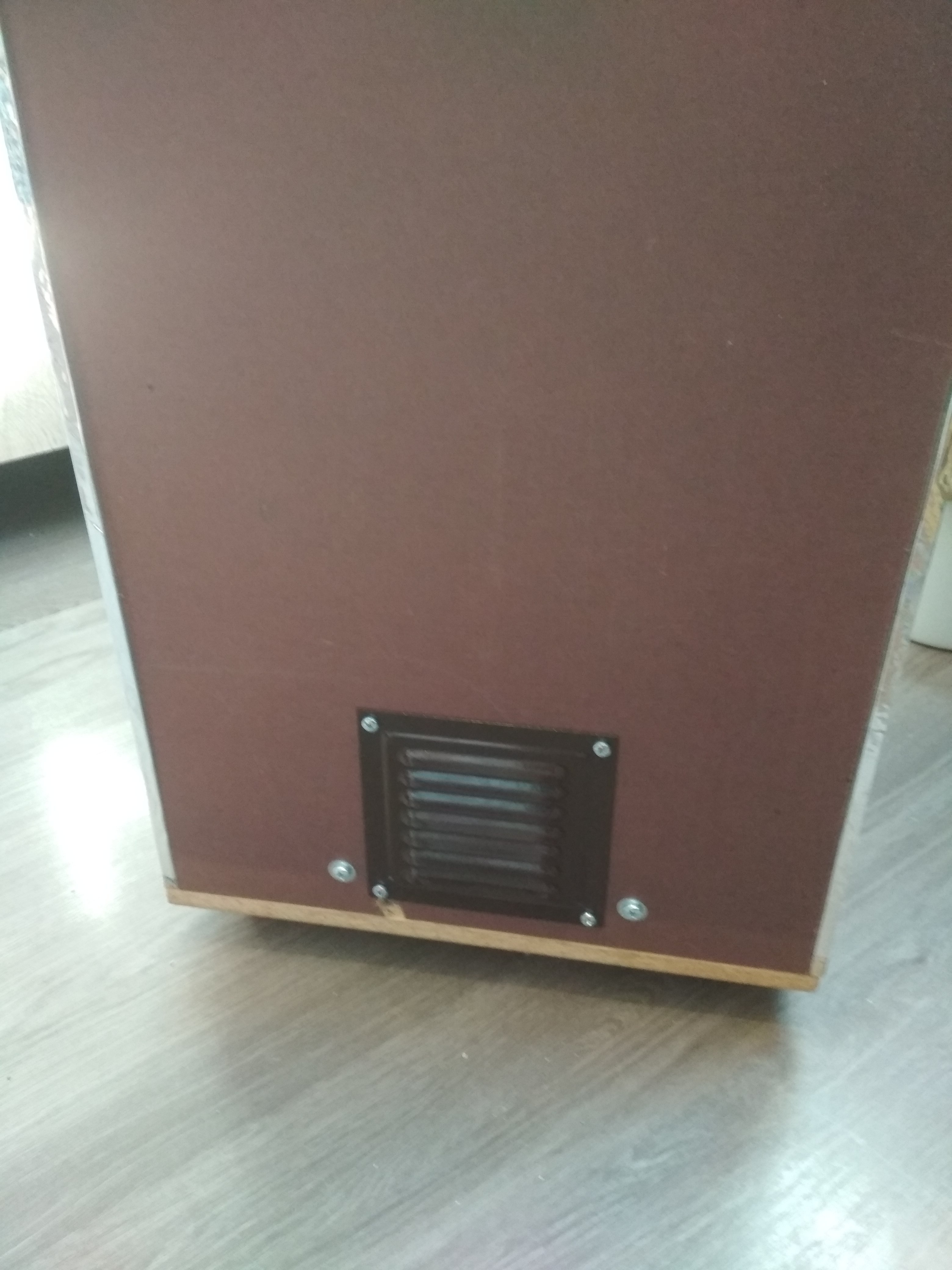

Для начала я разметил внизу задней стенки место под входное отверстие (оно будет размером 100х100мм) и прикрутил декоративную решётку. А с другой стороны (внутри бокса) я смастерил световую ловушку!

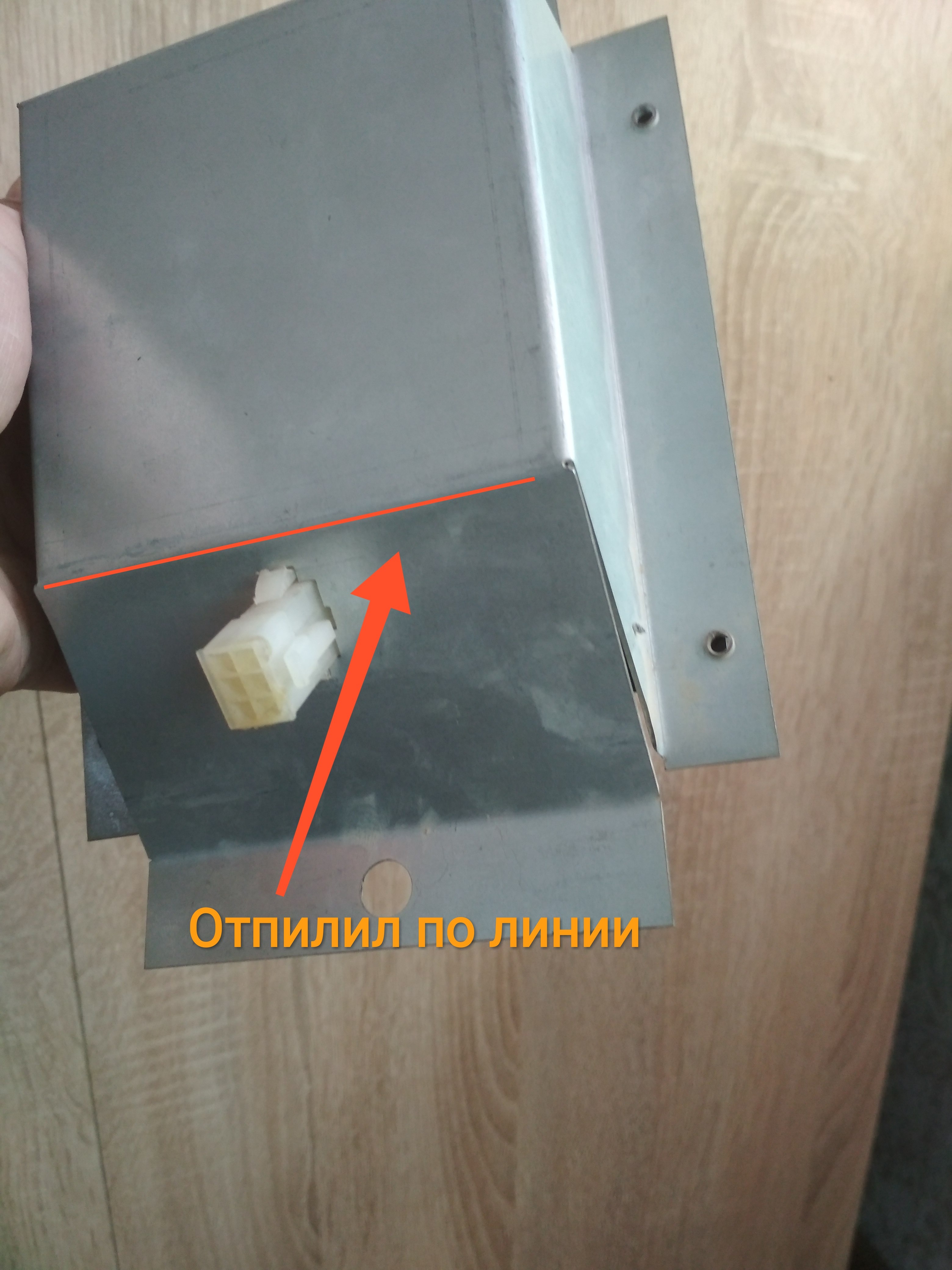

Ну как смастерил... На работе нашёл какую то хрень от старого компа, отпилил лишний кусок и прикрутил к боксу. 😁

Правда дырки пришлось просверлить по новой. Чуть чуть не совпадали с расстоянием между винтами которыми я решётку прикрутил. Ерунда!! Исправим. 😉

Отлично!!!

Прям по феншую... Как и надо! 😜

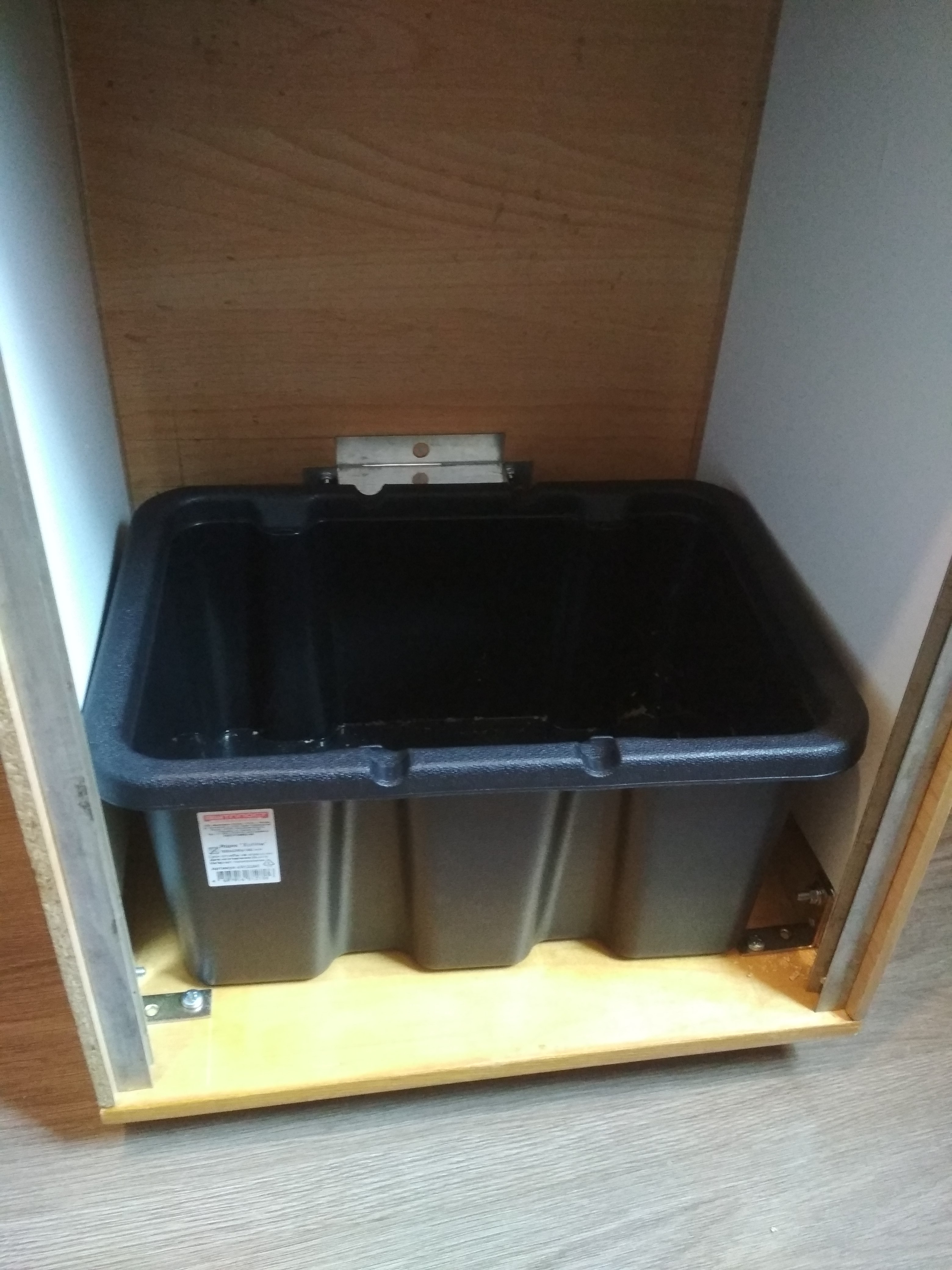

Но надо ещё с корытом посмотреть как будет. Ну ка, ну ка...

Класс!! Вообще шикарно!! Я доволен!! (Пока доволен... 😊)

И главное, что мне во всей этой "стройке" нравится, так это то, что по размерам всё чётко подходит. Причём, я ж ни фига толком особо то ни чего и не вымериваю! Грубо говоря, всё на глаз и на коленке делается, как уже писал ранее.

Ну и импровизация не подводит пока. 😉

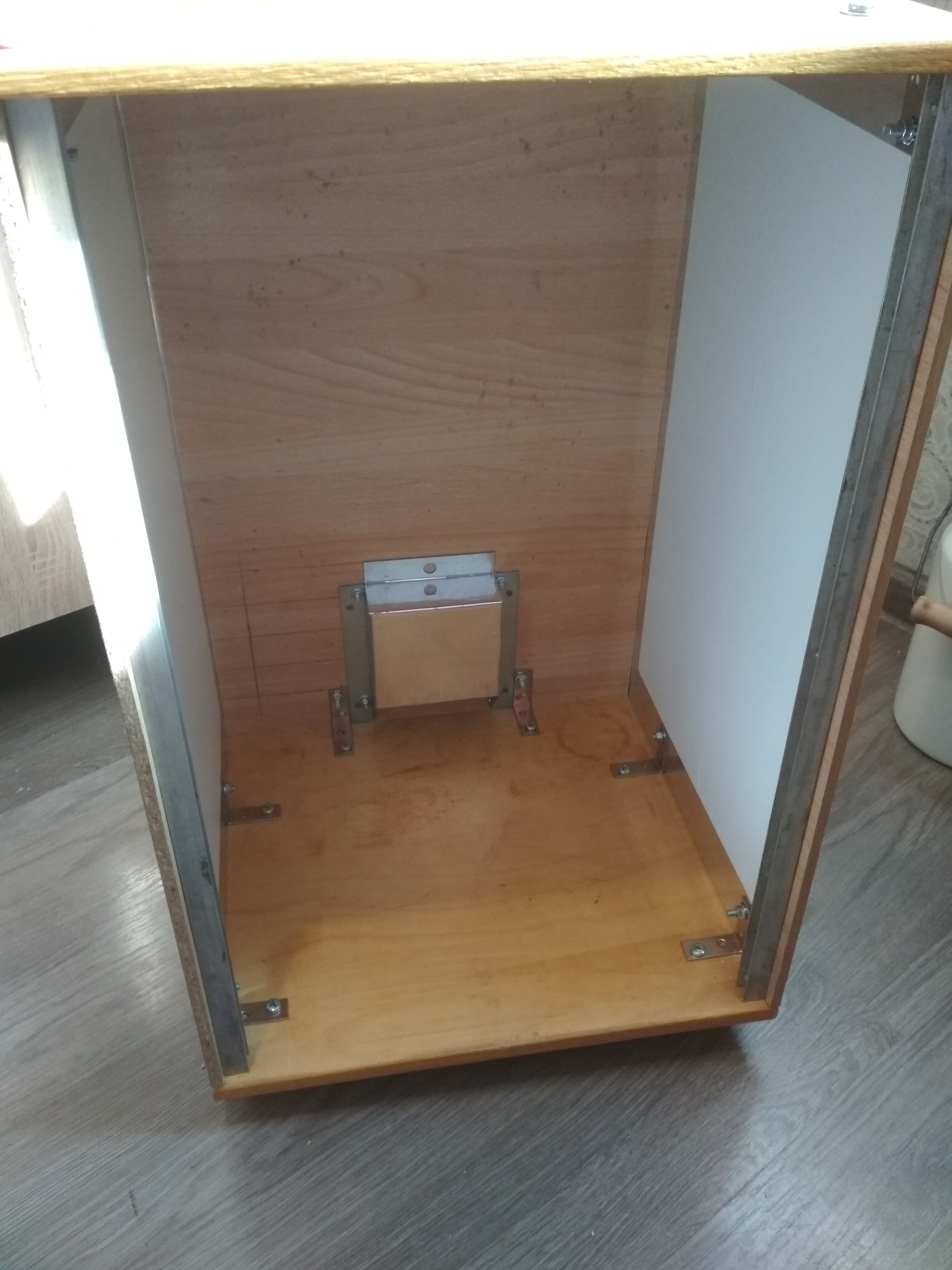

Далее я разметил места под крепёж (уголки), просверлил и скрепил заднюю стенку с боковыми.

Тут мне пришлось конечно немного повозиться...

Как помните, там оставалась кривизна на боковых стенках. Да и заднюю я отпилил от того же куска, то есть она тоже была дугой... И вот что б всё это исправить, я во чё придумал:

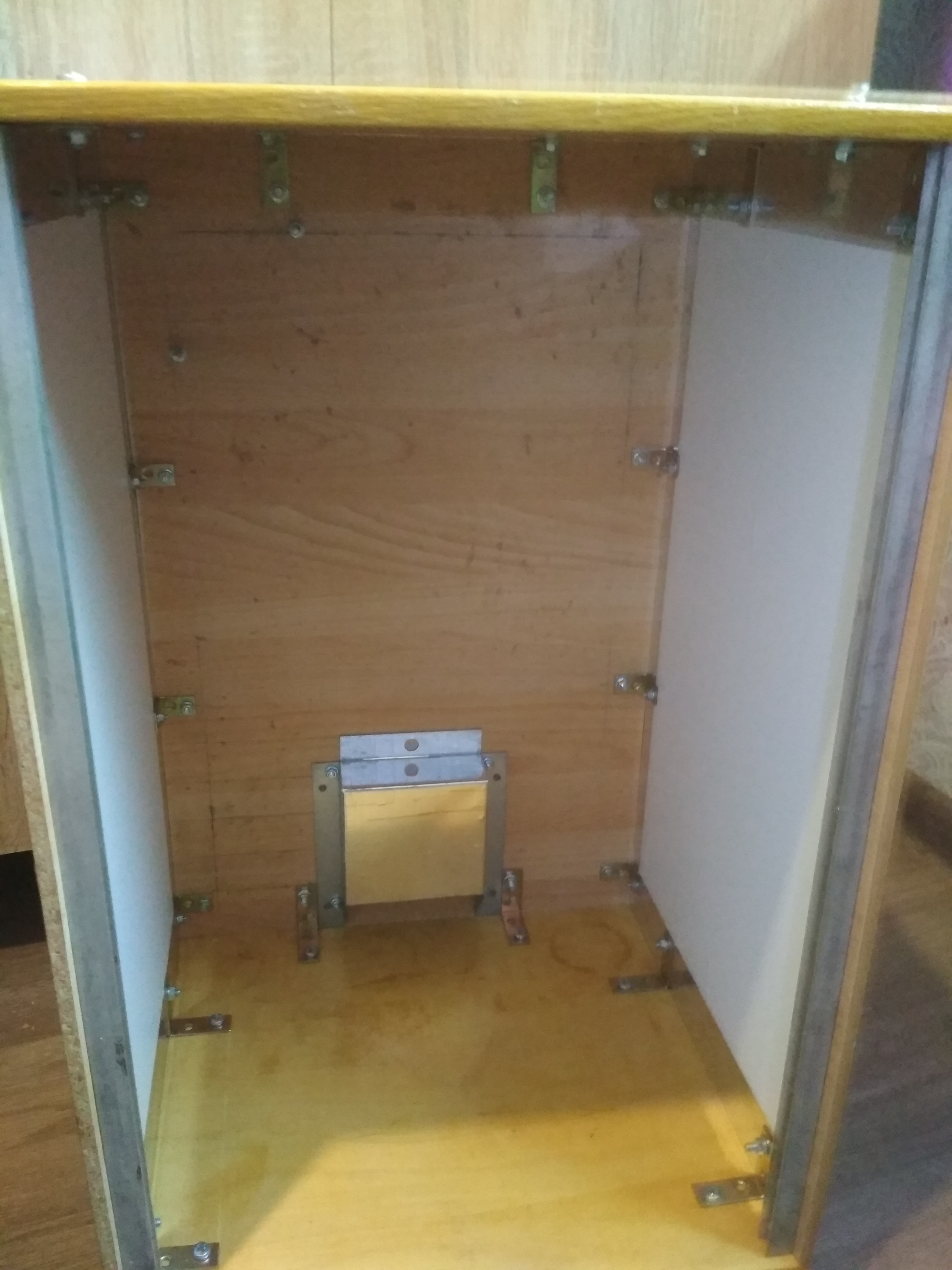

Заднюю стенку я сделал вкладную (об этом я уже упомянул ранее) и закрепил её. Сперва сверху и снизу. Ну и потом прижимая боковины к ней, отметил места для отверстий под крепёж уголков. Причём отмечал с учётом «в натяг», что б наверняка всё хорошо прижалось. 😉

И потом так же, только надавливая на заднюю стенку (уже с закреплёнными уголками), разместил места под отверстия на боковых.

И в итоге после моих акробатических изворотов у тумбочки в позе ЗЮ, получилось как то так:

Далее решено было делать «отток»

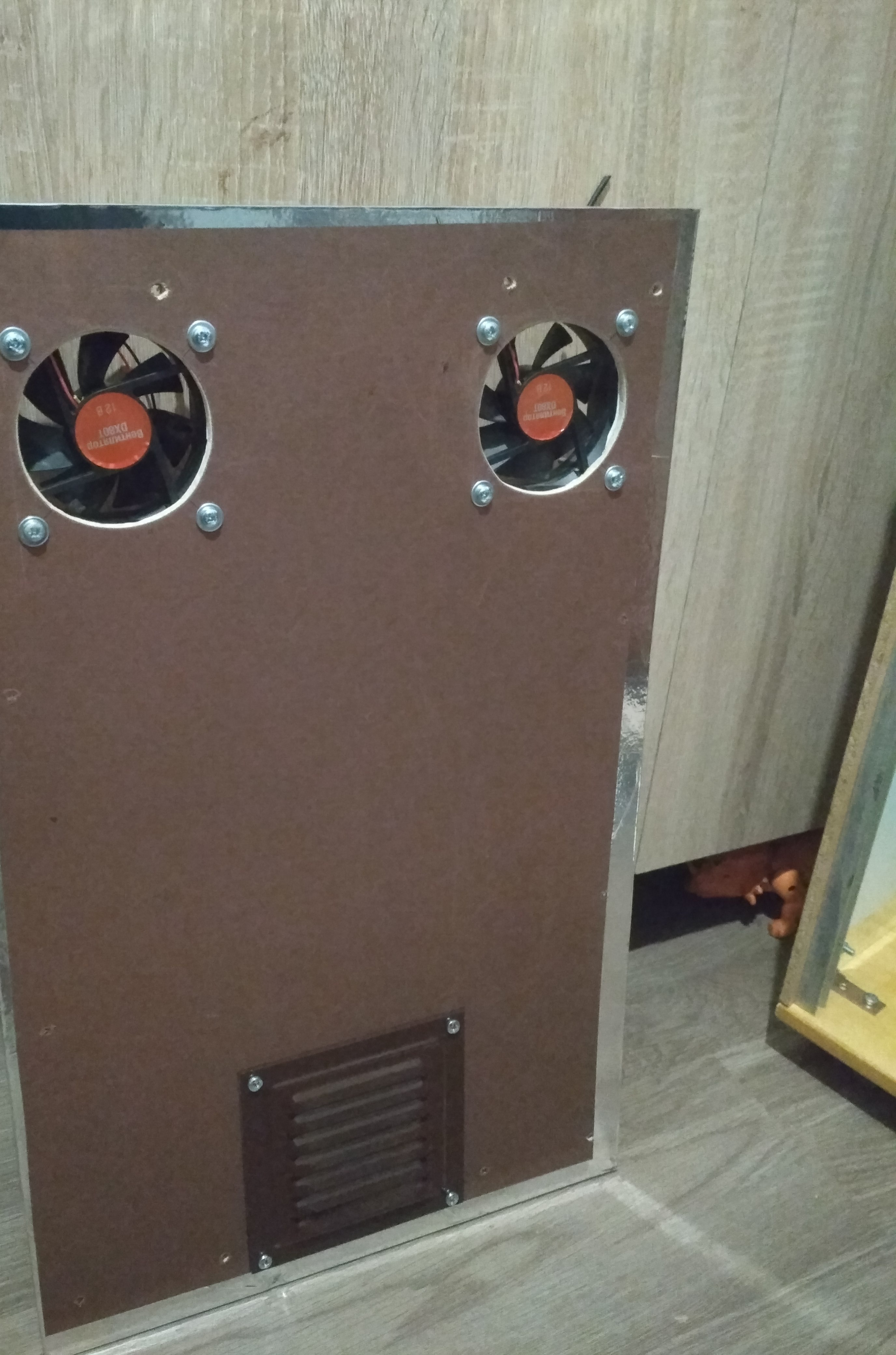

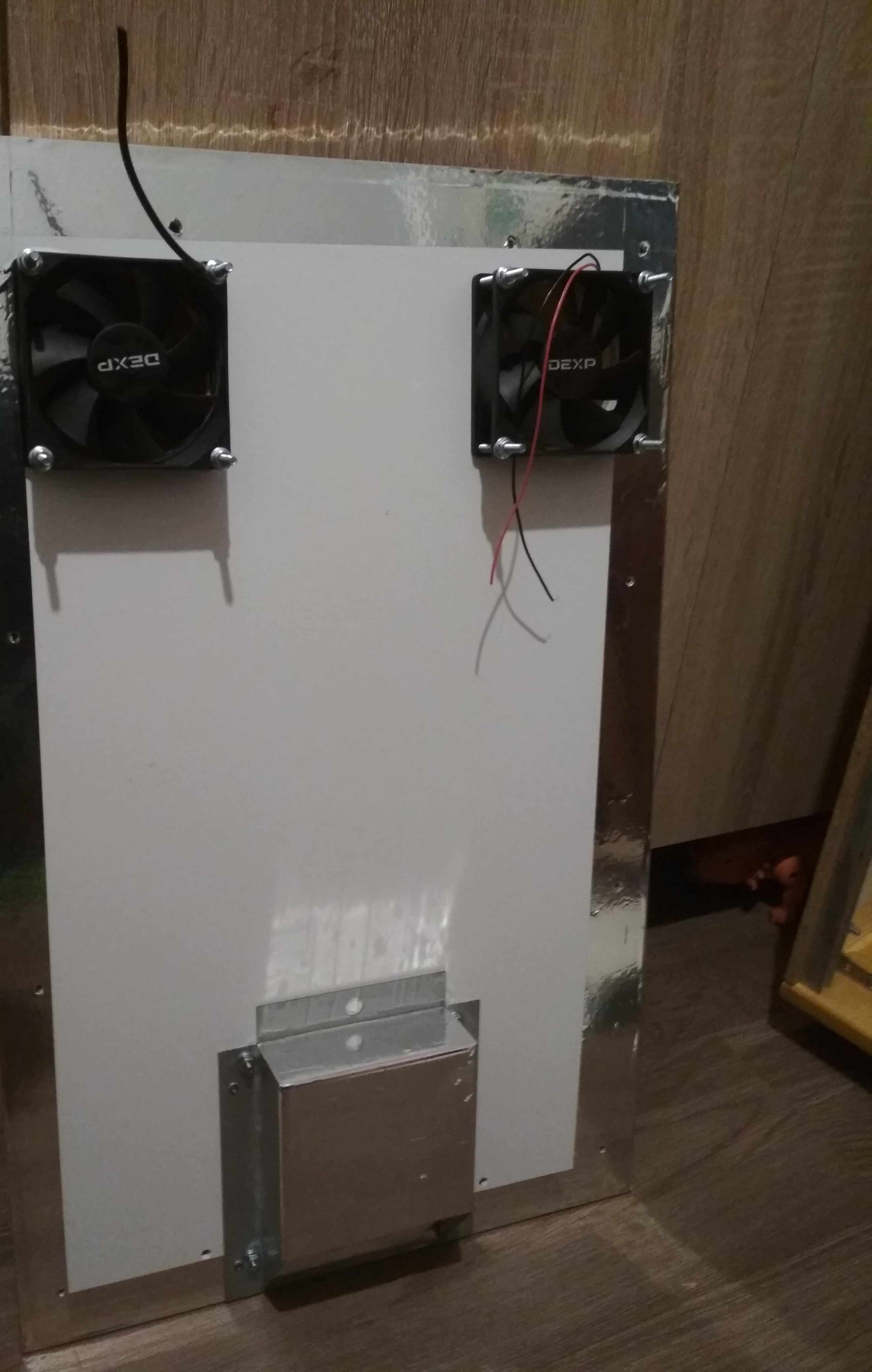

Для этого я взял и закрепил (для удобства) ровненько кулера на задней стенке:

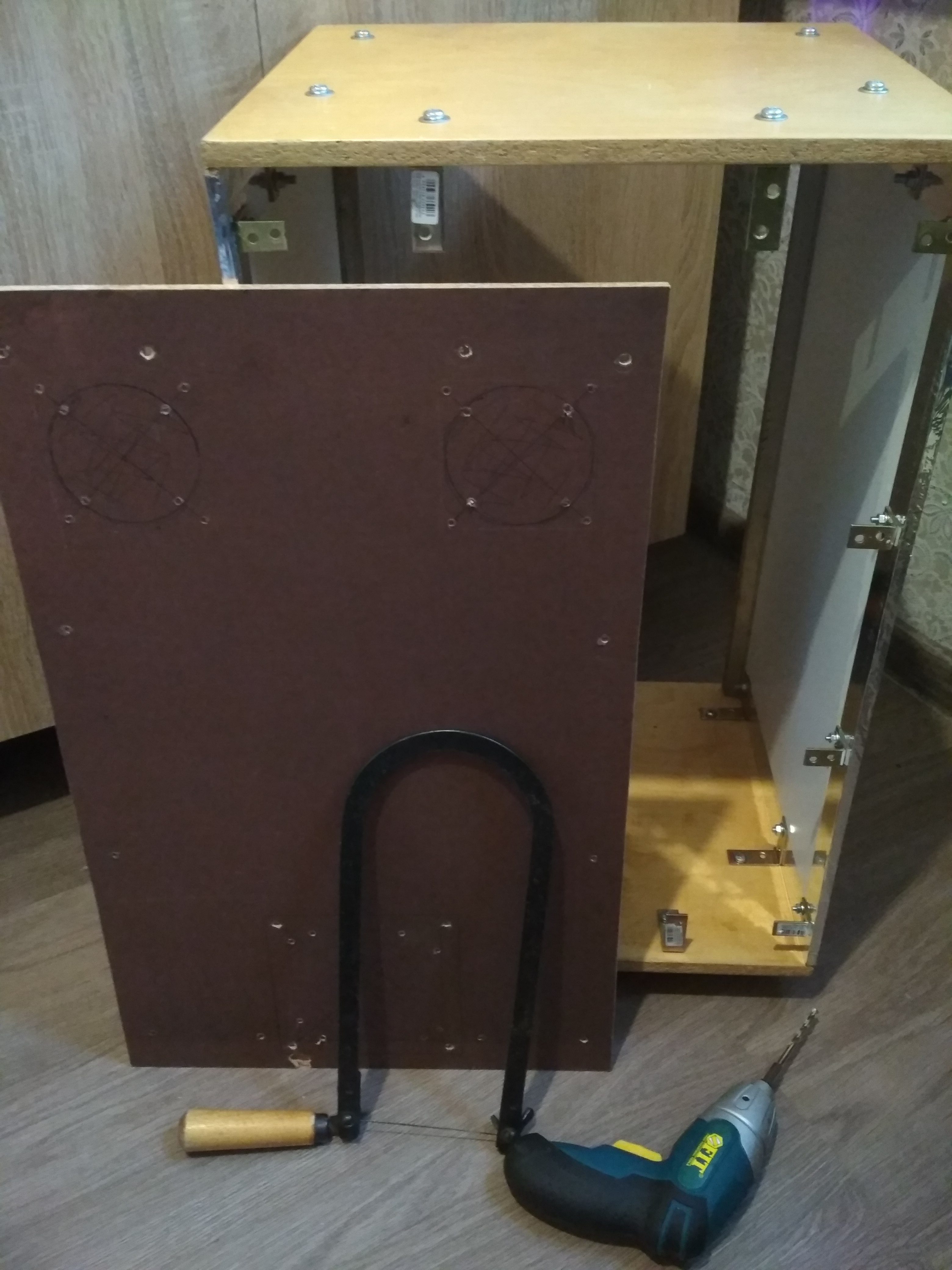

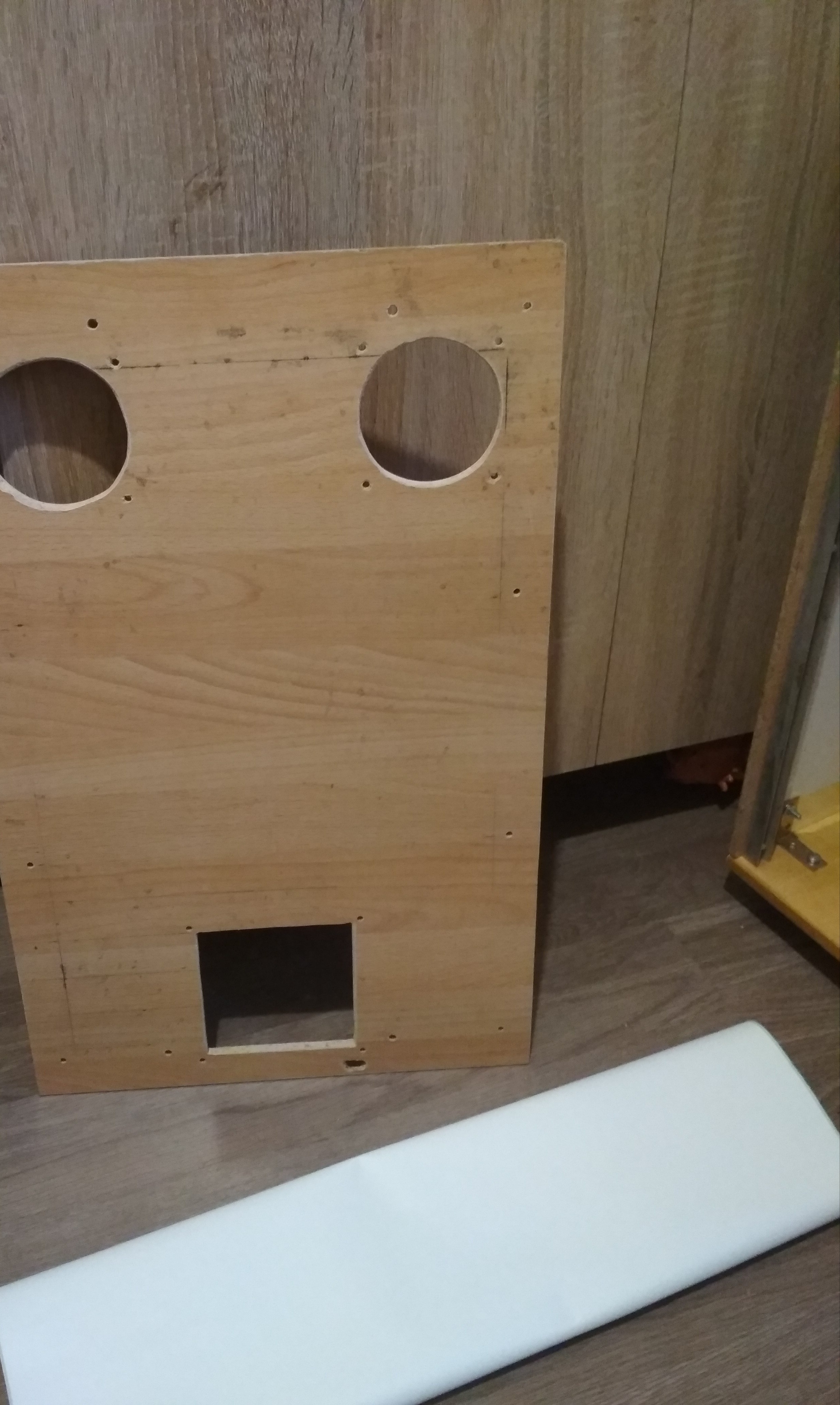

Затем отметил места где будут вентиляционные отверстия. 📉✏️

Для разметки я просто обвёл кулера внутри по кругу...

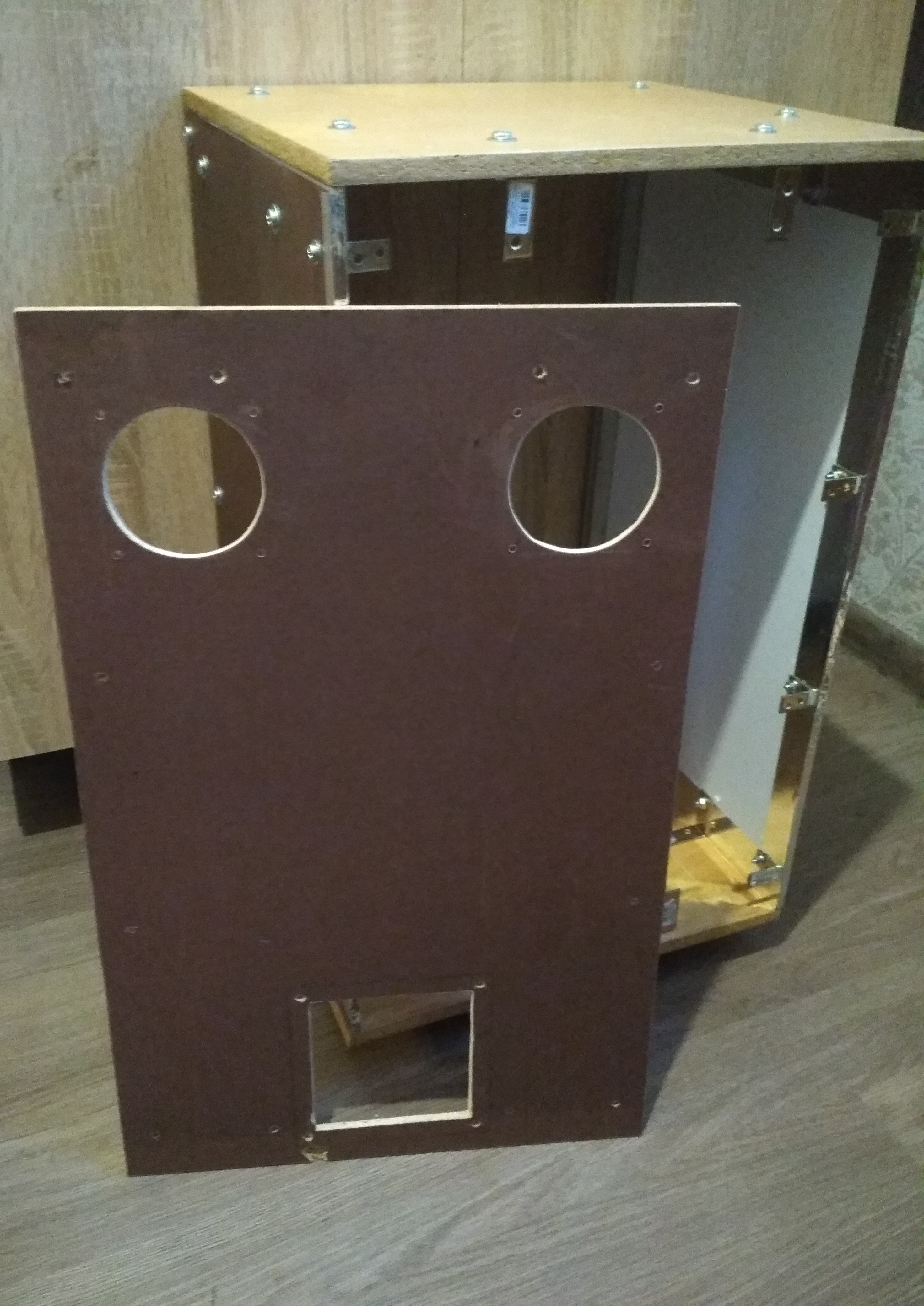

Ну и далее ручным лобзиком, вспоминая уроки труда, выпилил отверстия под "вход" и "выход" воздуха.

*тут я хочу сделать небольшое отступление:

По принятым канонам «боксостроения», при таком раскладе системы вентиляции как у меня, приток по идее должен быть больше оттока...

У меня же тут получается по другому как видите. 😏

У меня задумка вот какая:

💡 Так как на вытяжку будут установлены кулера с прослойкой угля (об этом позже), то должна снизится их производительность. Вот для этого то я и решил делать дублирующий выход, который можно будет включать при необходимости. 🔄

То есть, в обычном режиме один канал работает как пассивная приточка, а если очень жарко будет, то как активный отток.

Оооо.... А можно даже вообще на вентилятор с доп.канала датчик* повесить!!

*где то у меня лежит подходящая плата с реле. Как то заказывал на Али ;)

И тогда, если эту плату прицепить на кулер, тогда доп.вытяжка будет срабатывать (включаться) только если в боксе температура поднимется до запрограммируемого уровня.

Хитро? 😏

Как же на деле будет пока неизвестно... Там видно будет!!

Пока же импровизируем дальше и выпиливаем воздуханы. 😉

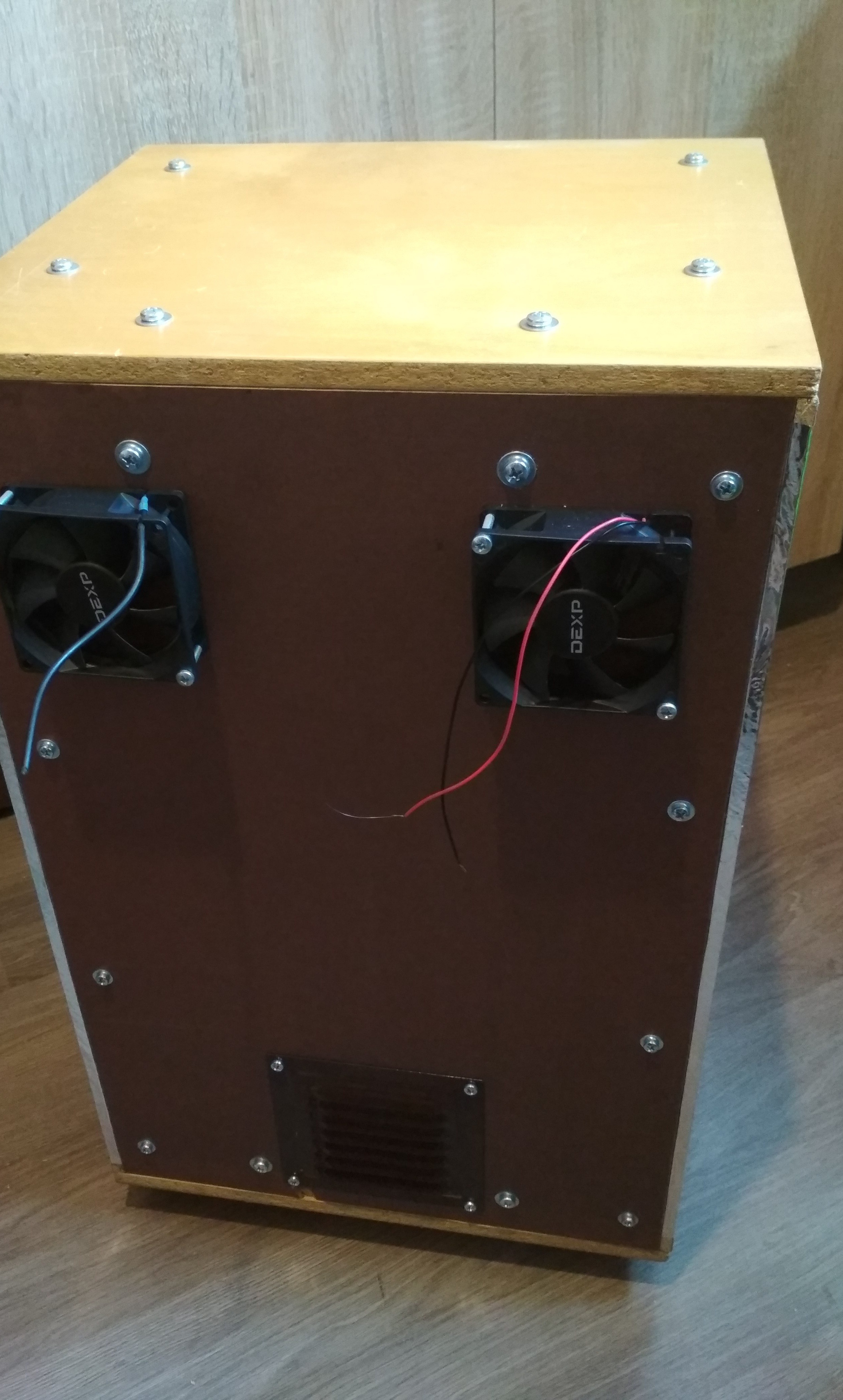

Ну и после этого, я обтянул всё это дело виниловой плёнкой и обработал края скотчем!

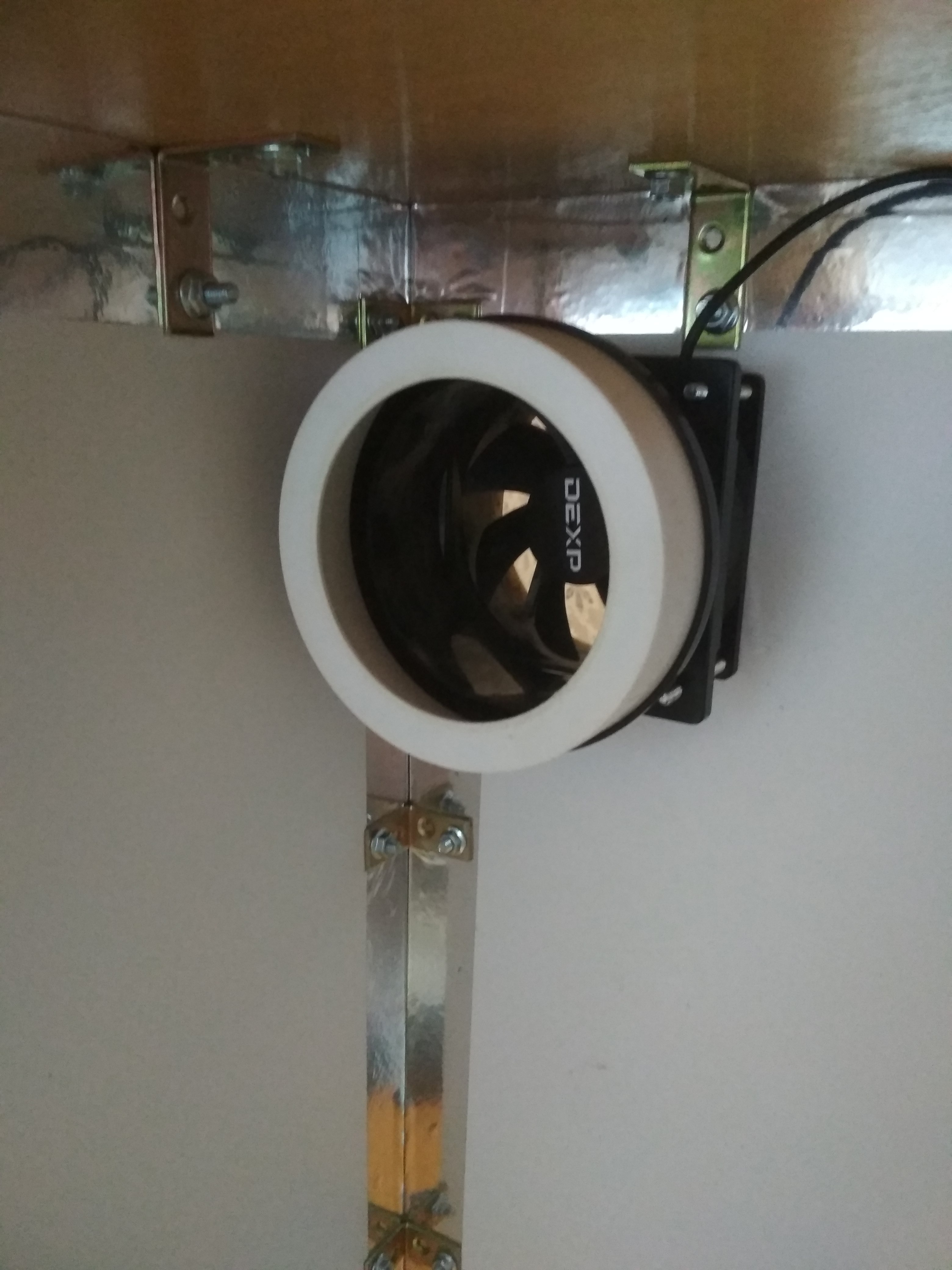

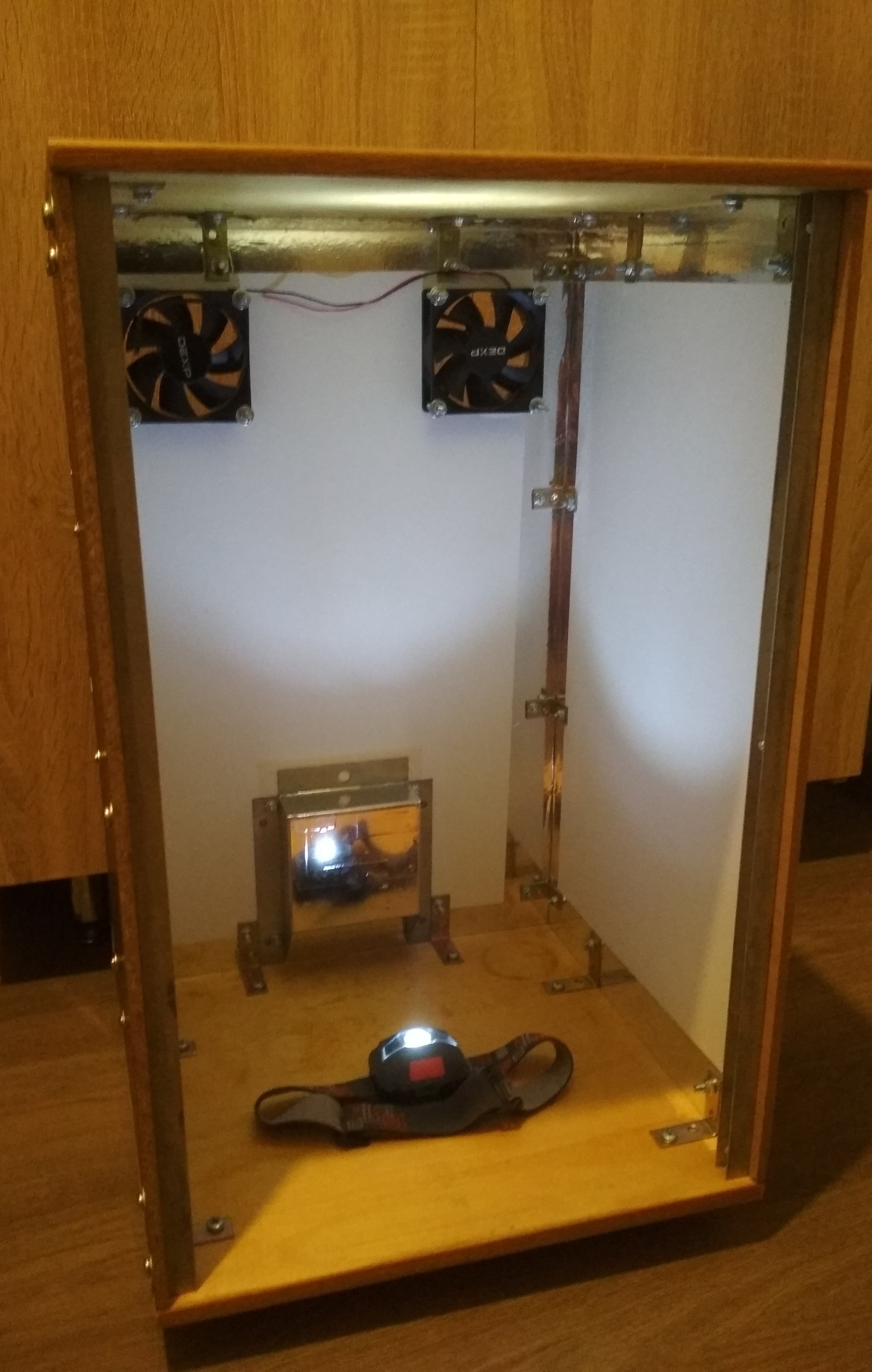

Так же прикрутил обратно решётку, световую ловушку и "наживил" кулера для удобства размышления. 😉

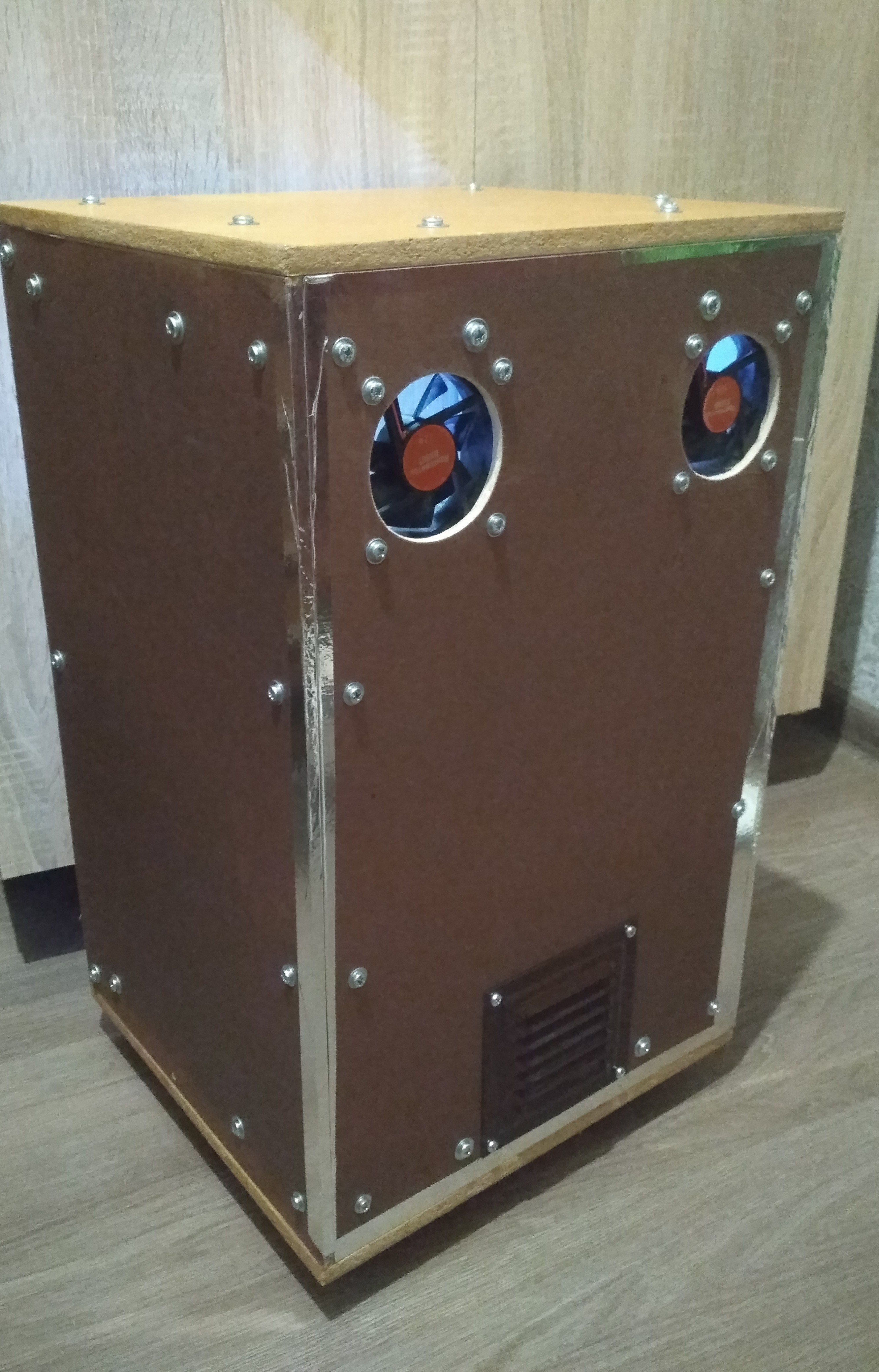

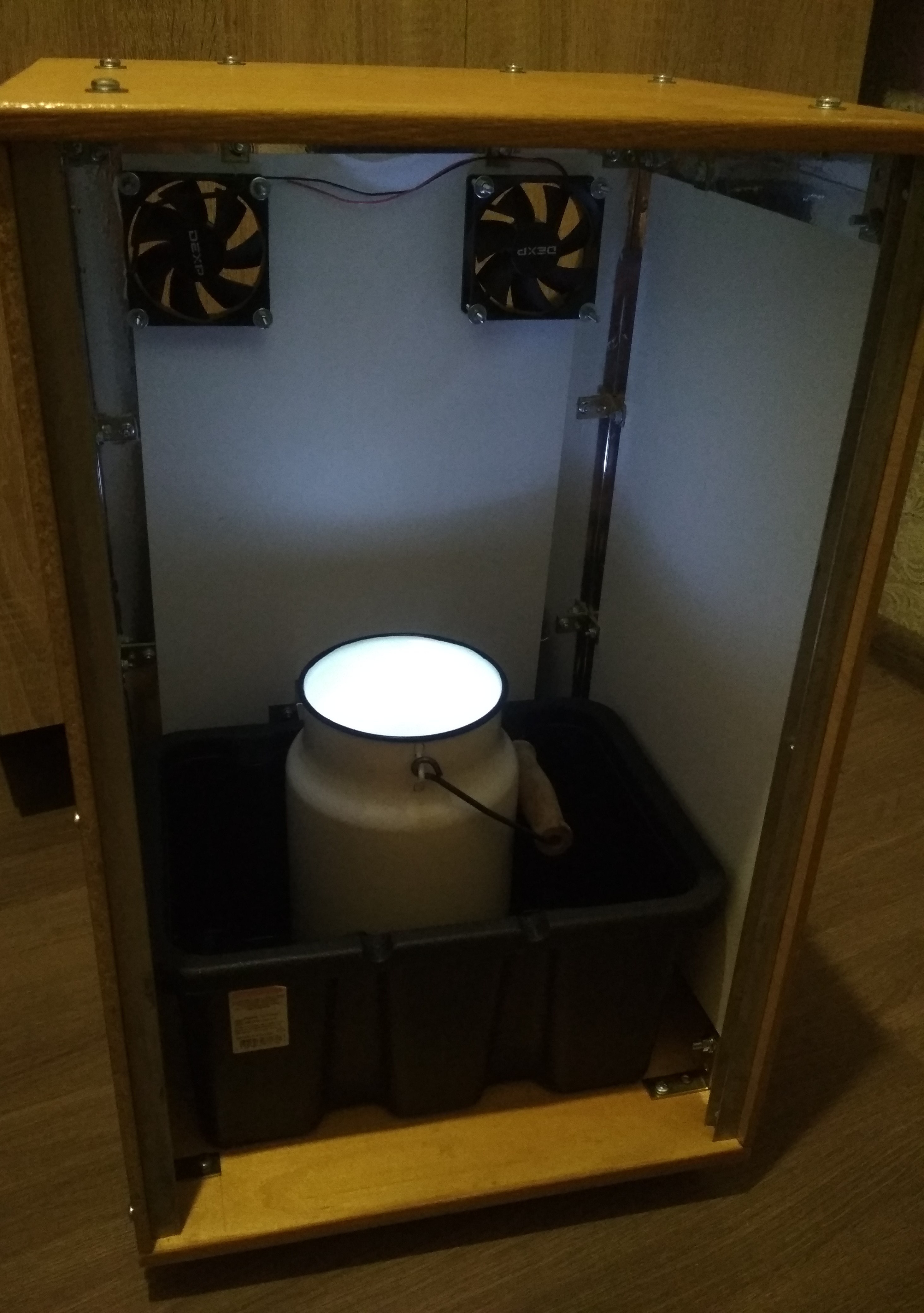

А что бы было понятней видно дальнейшее движение, я всё собрал в кучу и получилось уже что то похожее на гроубокс. 😋

Как то так получается пока... 🙃

Есть конечно кое какие нюансы, но это мелочи. Главное что, внешний почти закончен и теперь можно приступать к внутренней "отделке". ✨

И тут я хотел было начать с системы очистки воздуха, но отложил это занятие в виду отсутствия угля, запаха, да и растишки в целом... 🙁

Ну и если честно, то особо пока и не подумывал систему "кондиционирования", но хотя кое какие мысли у меня уже имелись по поводу очистки выходного воздуха...

А именно:

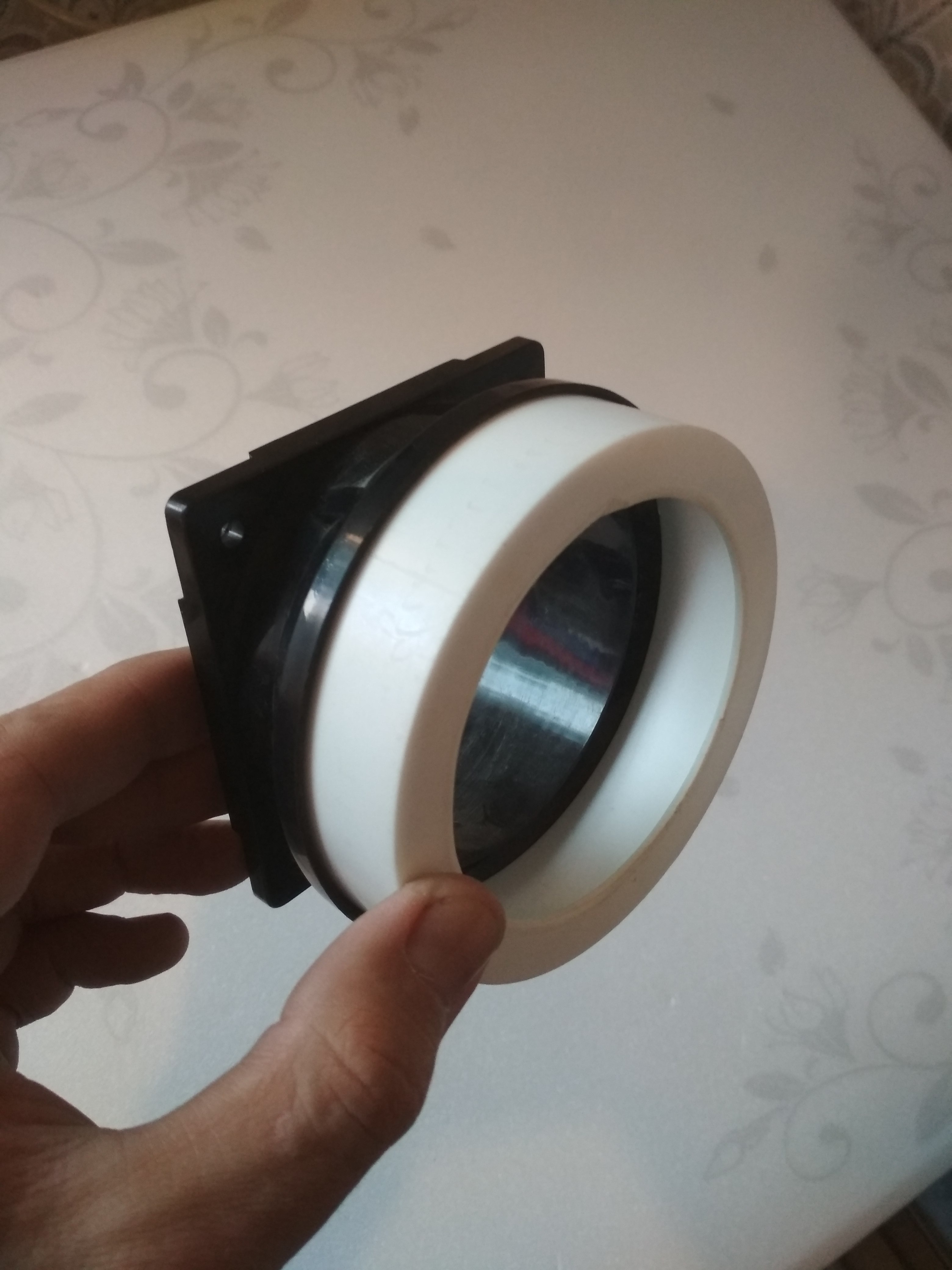

Нашёл я значит тут раструб для процессорного кулера и обрезок переходника от вентканала. Ну и вот:

Но это так сказать идея летающая в воздухе...

Так то, ко мне другая мысль в голову забрела, но и эта задумка имеет право на существование!!

Ну и пока мои мысли и задумки по поводу вентиляции соберутся в одном месте, я эту хрень оставил пока в боксе, а сам принялся мастерить БУК (Блок Управления Кулерами).

Но перед этим Вам ещё одну фотку показать хотел. 📸

Не знал куда её воткнуть, да и выкинуть как то жалко было... Пусть кароч тут повисит. 🙃

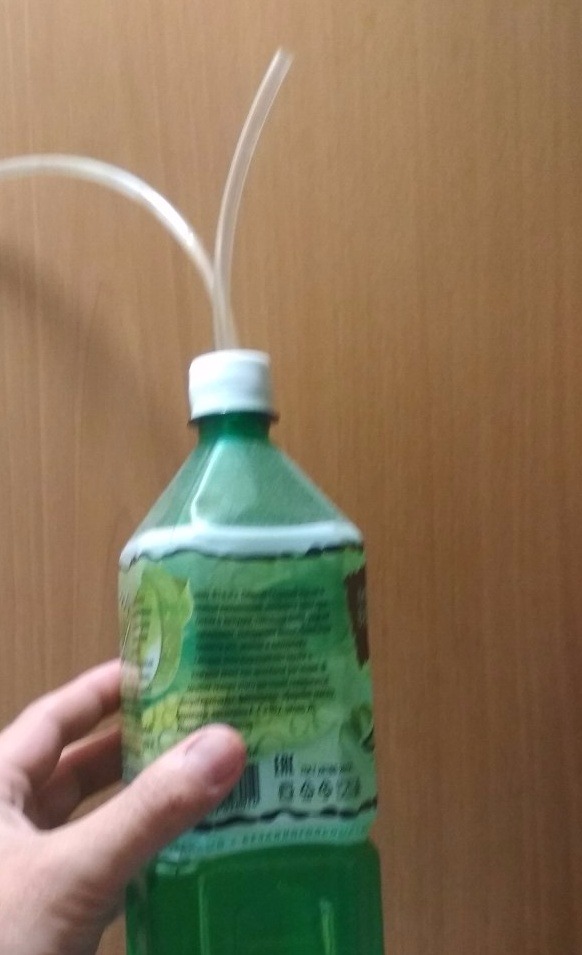

Пы.Сы. - бидончик тоже с ЭТОГО поста, как и корыто.

Кароч ладно. К фильтрам потом!! Горшок тоже в сторону. К нему опять позже.)))

Пока давайте с БУКом разберёмся... Что ж это за зверь такой и с чем его едят? 🤔

Придумал я эту конструкцию как всегда "на ходу", пока соображал как прикрутить питание +12вольт для кулеров в боксе.

Ну и пока перебирал в голове различные варианты электропроводки и электропитания, достал всякого барахла для лучшего размышления. 😁

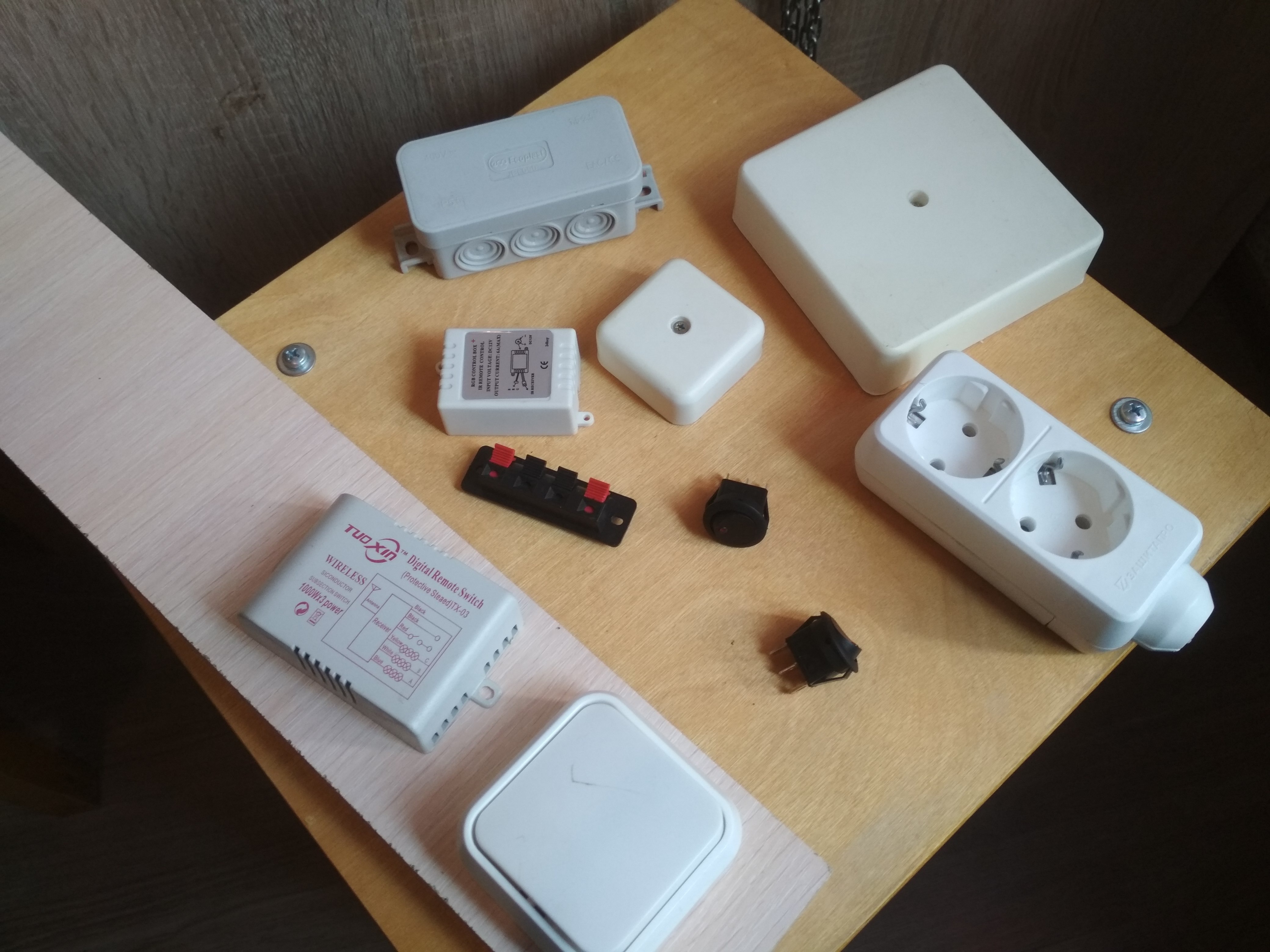

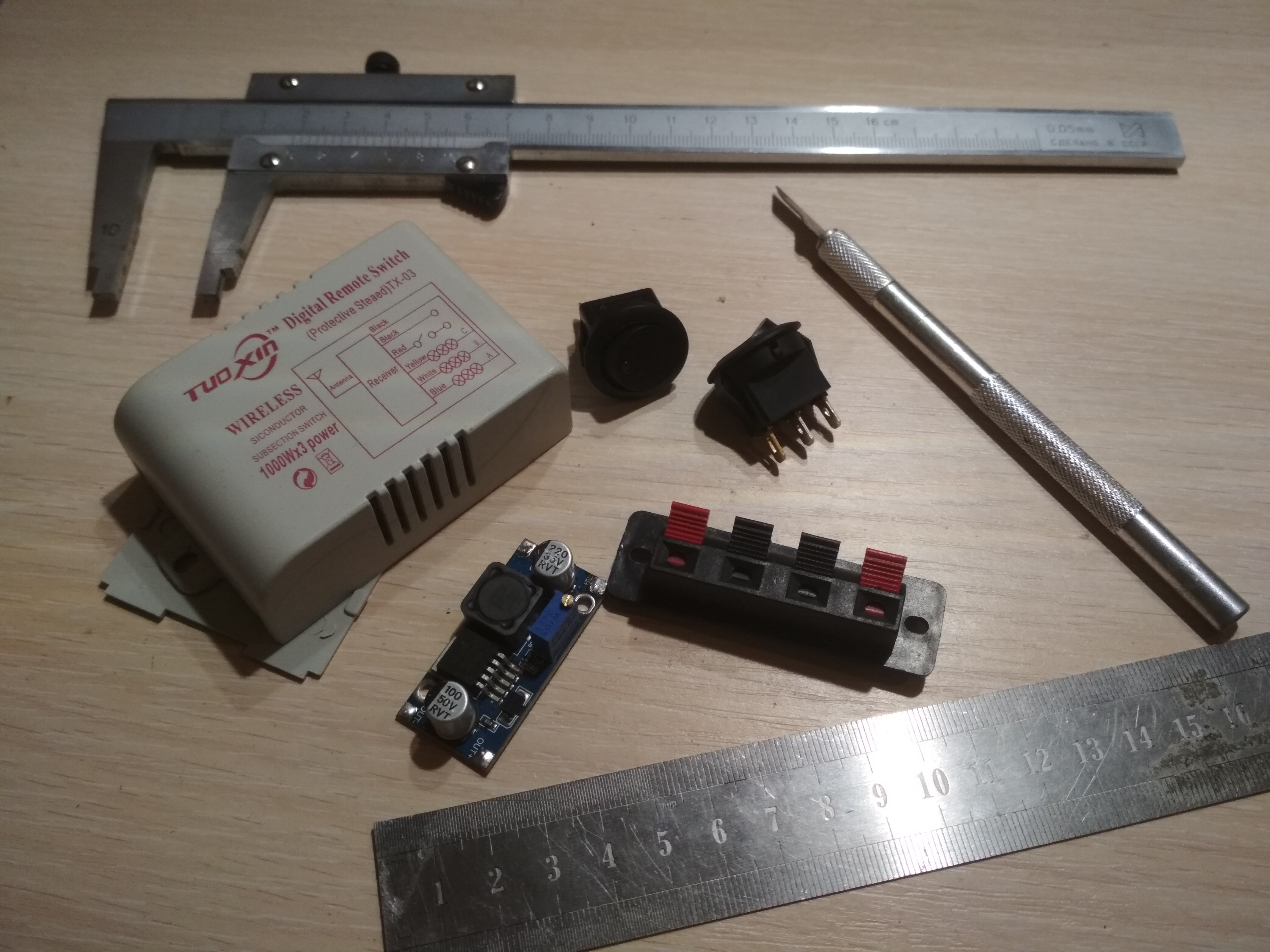

На фото попало конечно не всё из моих "размышлений", но часть из этого я всё таки решил применить для создания БУКа, о котором я чиркану пару строк ниже. 🙃

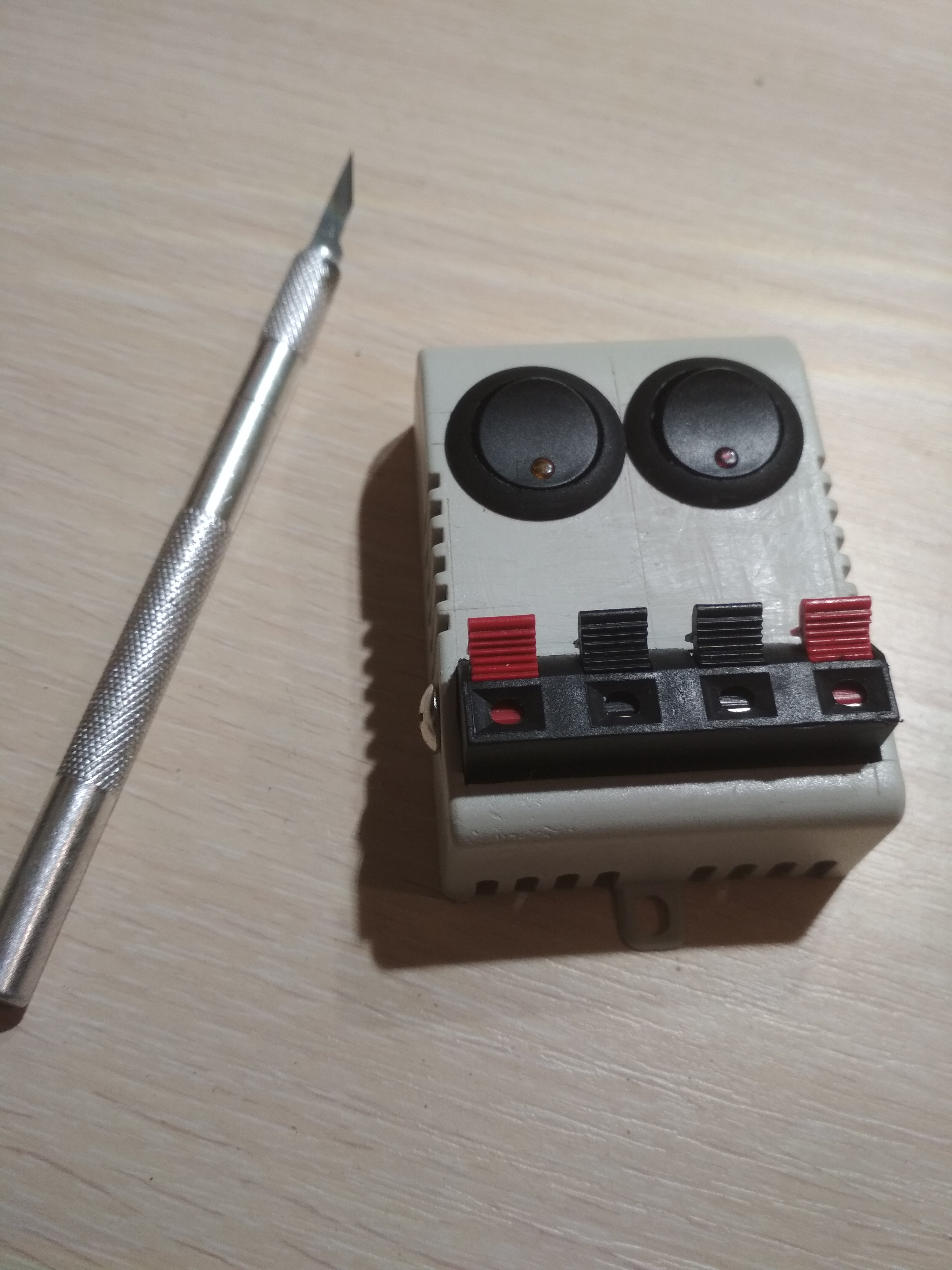

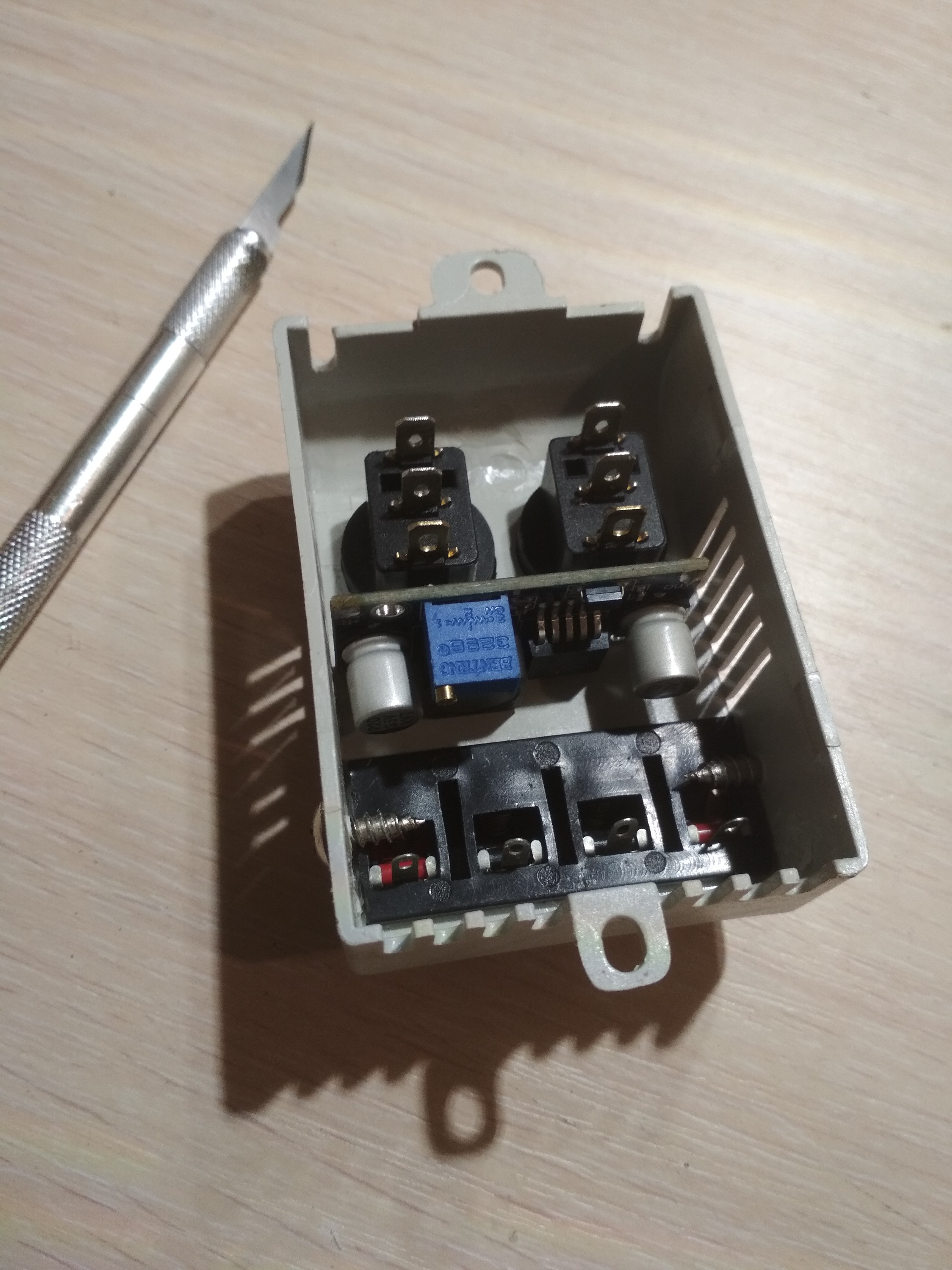

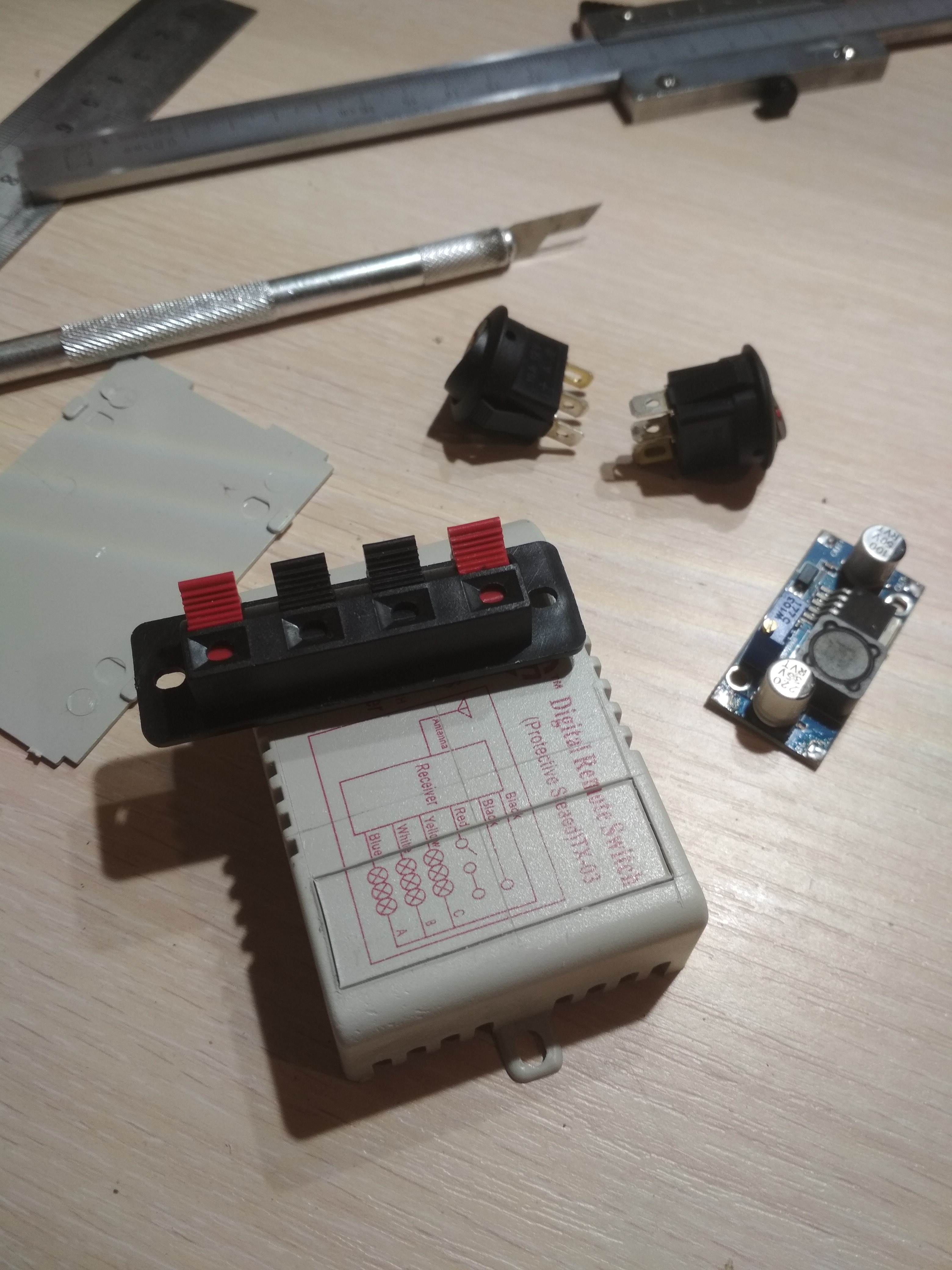

Для изготовления блока я использовал корпус от релюшек с люстры, пару валявшихся без дела выключателей, LM2596 для понижения вольтажа, да клемник на две пары. 🙃

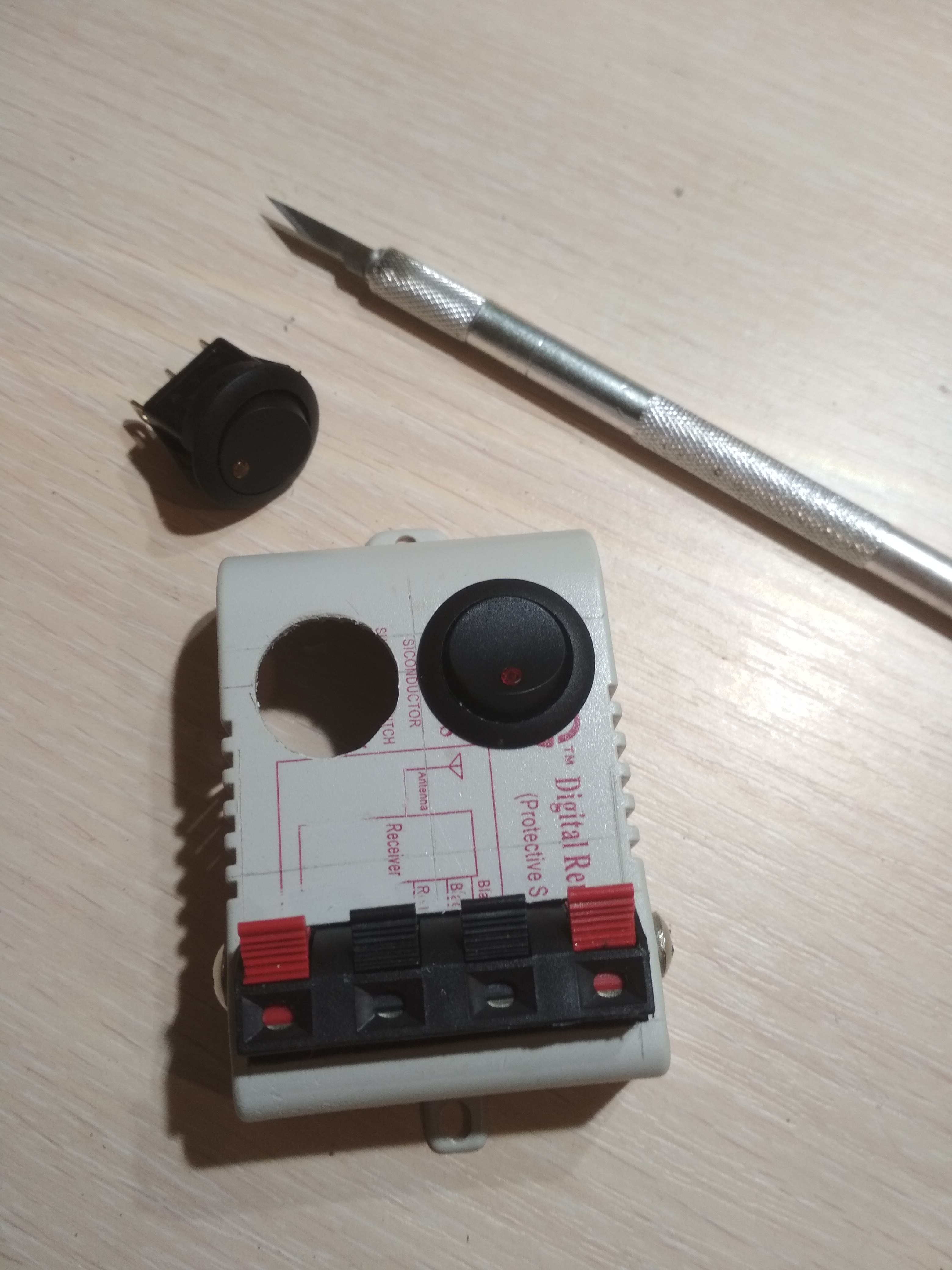

Для начала в корпусе от реле я сделал отверстия и закрепил в них клемник и выключатели:

Далее я занялся электрической частью БУКа. 🔌

Для неё я взял драйвер для светодиодов с выходом на 12вольт и понижающий модуль питания LM2596.

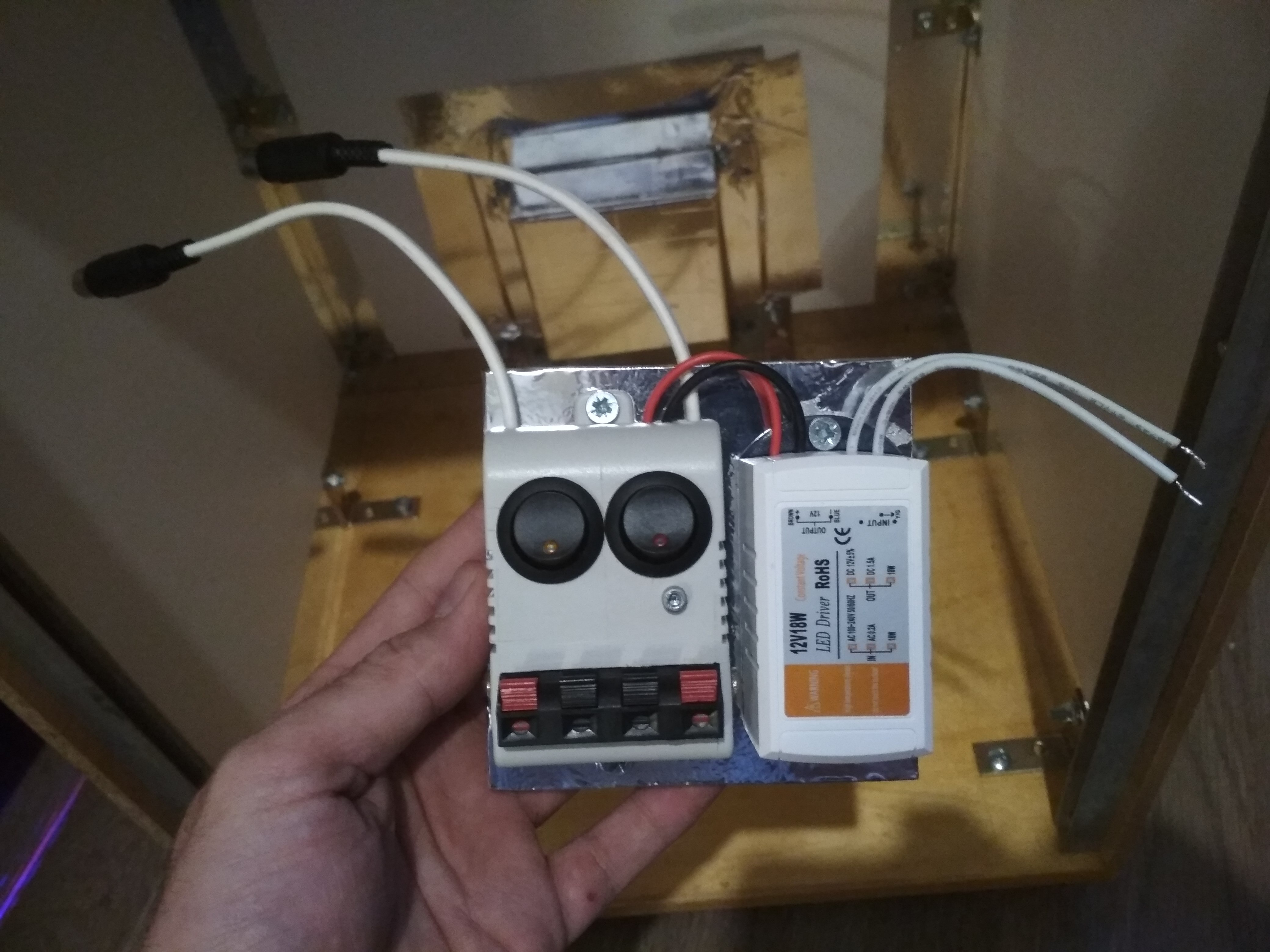

Модуль я установил в корпусе, а драйвер расположился рядом:

Получился такой своеобразный распределительный щиток. 😁

Схему рисовать не буду, там ни чего интересного и сложного...

Переменное питание (220v) приходит на драйвер, а с него уже идёт двенадцать "ровных" вольт на два канала вытяжки (через выключатели) и на понижающий модуль LM2596.

На вытяжку "идут" полные 12 вольт, а с LMки питание (пониженное до 11v ) поступает на клемники, к которым будет подключен "обдув". 🌫️

Тут правда у меня небольшой косяк случился...

Понижающий модуль оказался чуть другим... И меньше 12вольт напряжение было не опустить. Но не беда!! На тот момент LMки уже были заказаны и пока решил оставить всё как есть. Потом переделаю. 😉

Да и лампочки-индикаторы на кнопках надо будет отключить! Пока то пусть горят по приколу.)) А вот когда модуль буду другой ставить, тогда их отключу. Не то, чё то, не особо хочется по десять раз одни и те же телодвижения делать. 😁

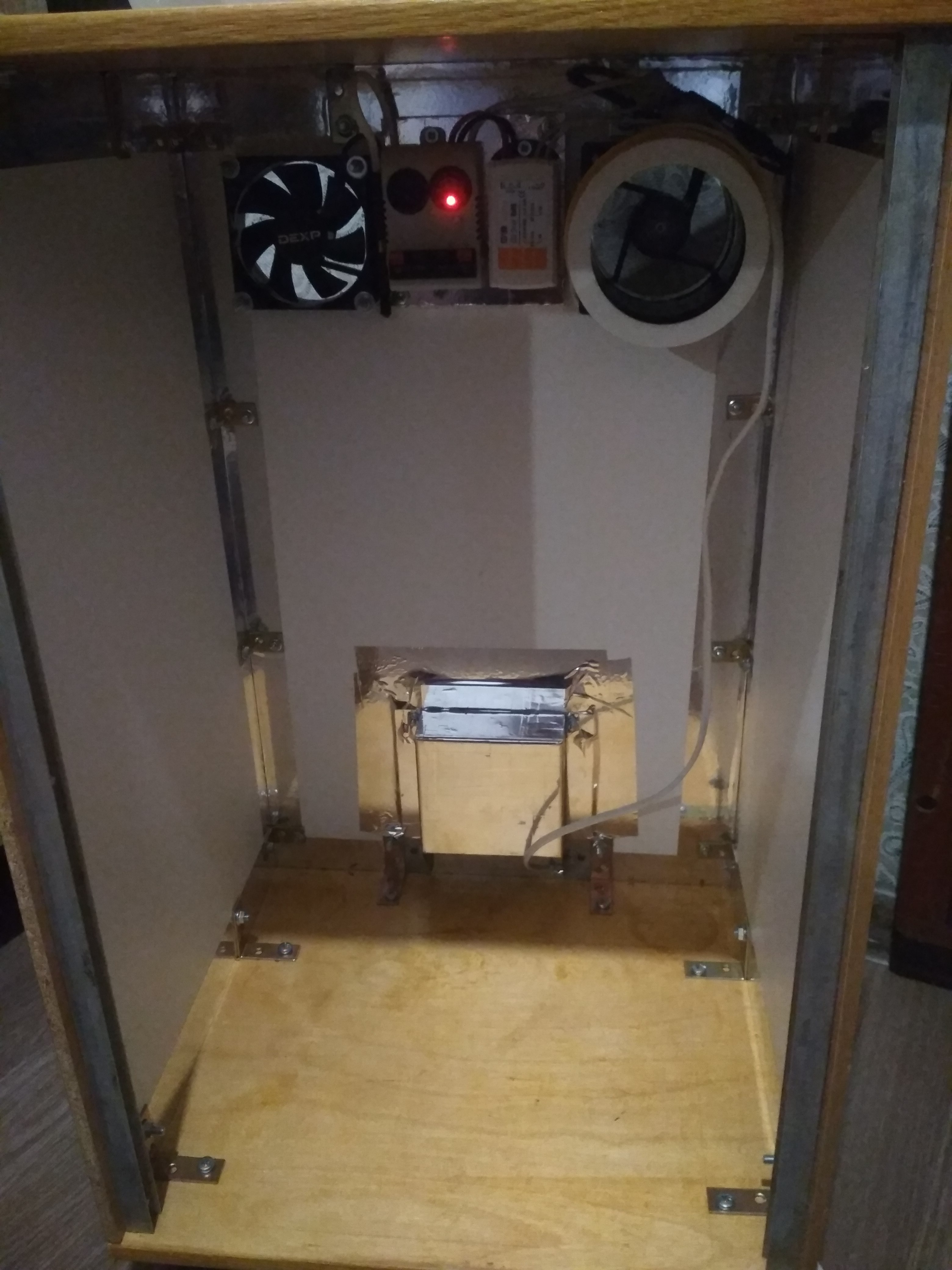

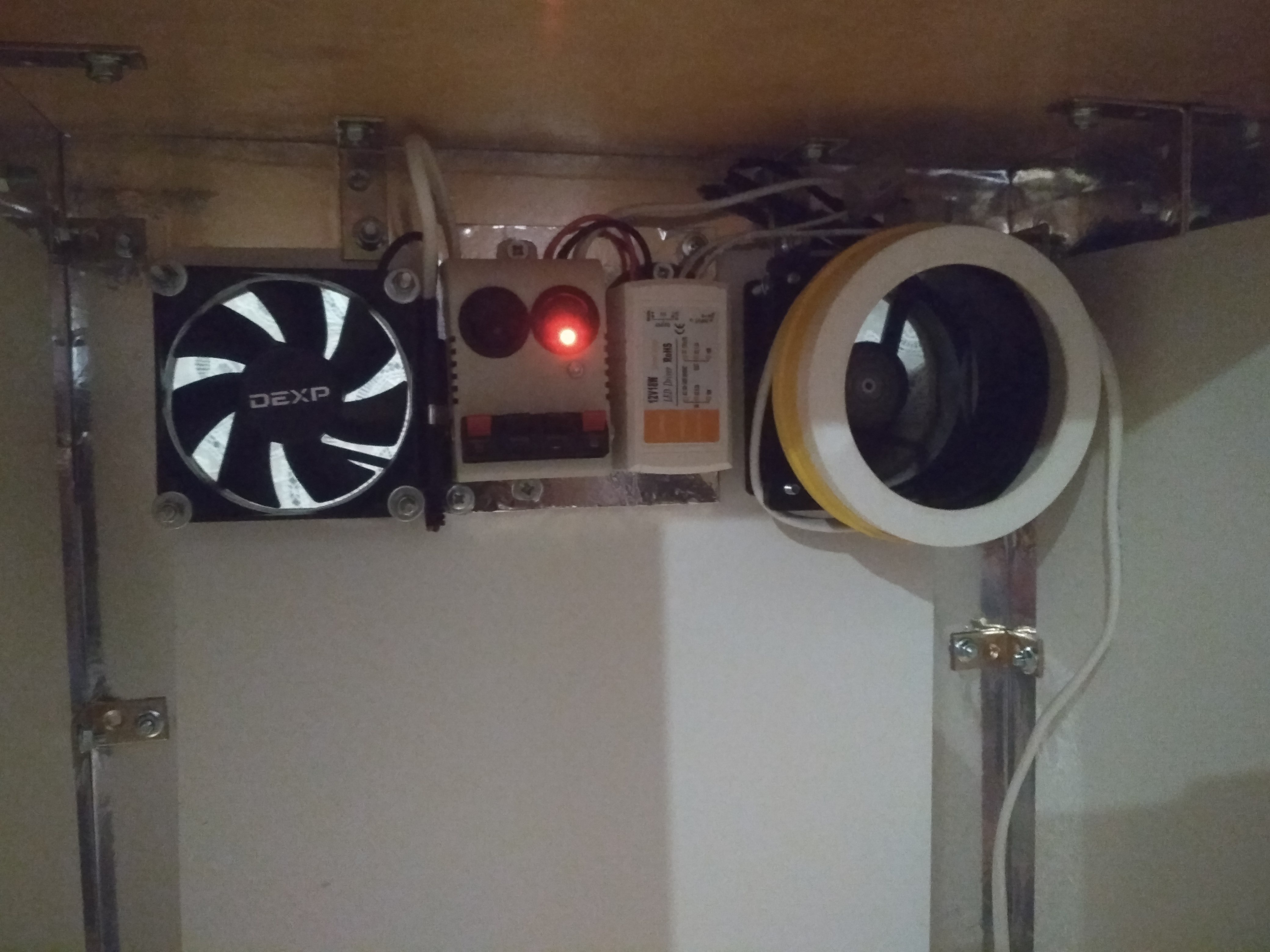

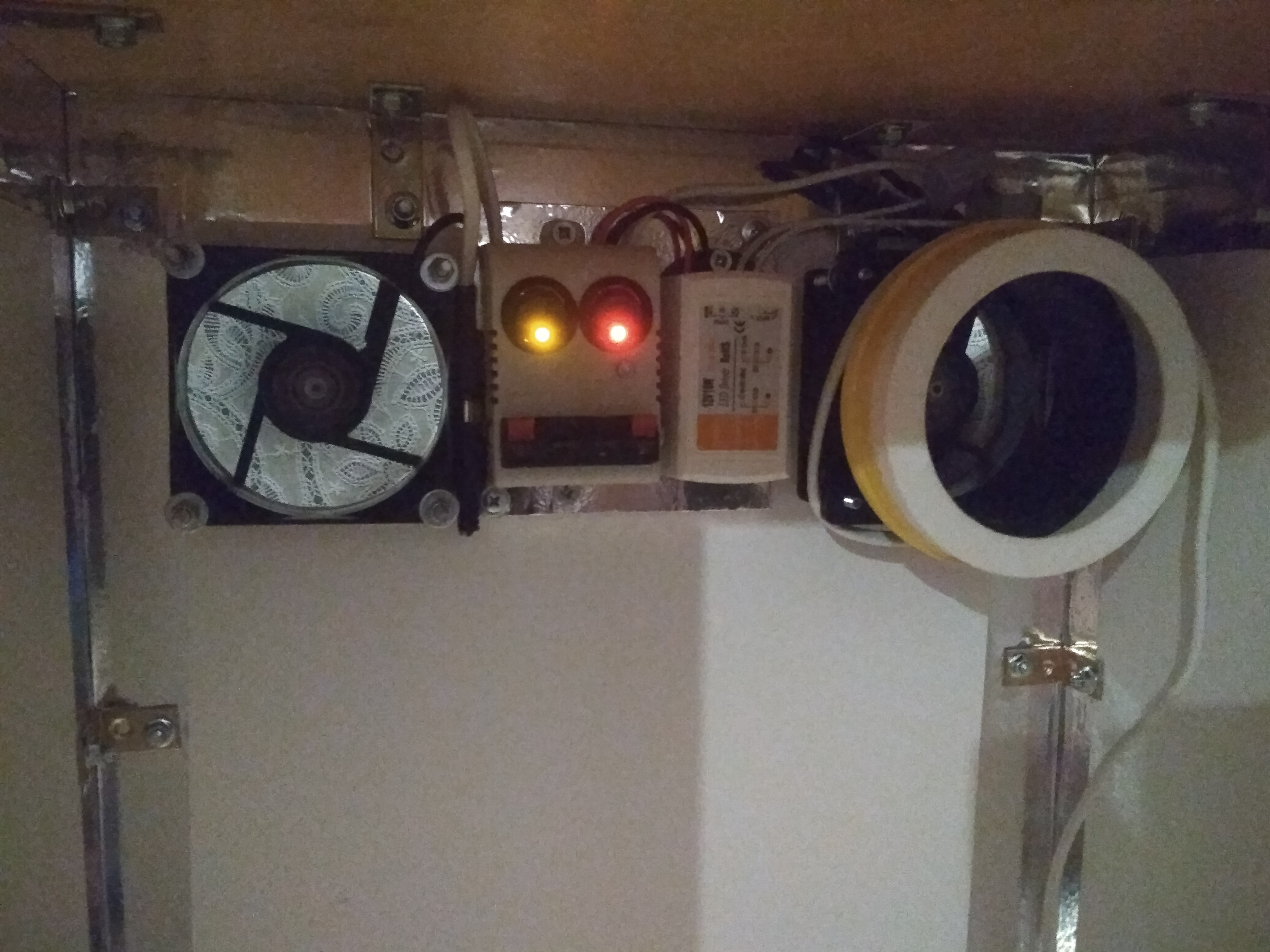

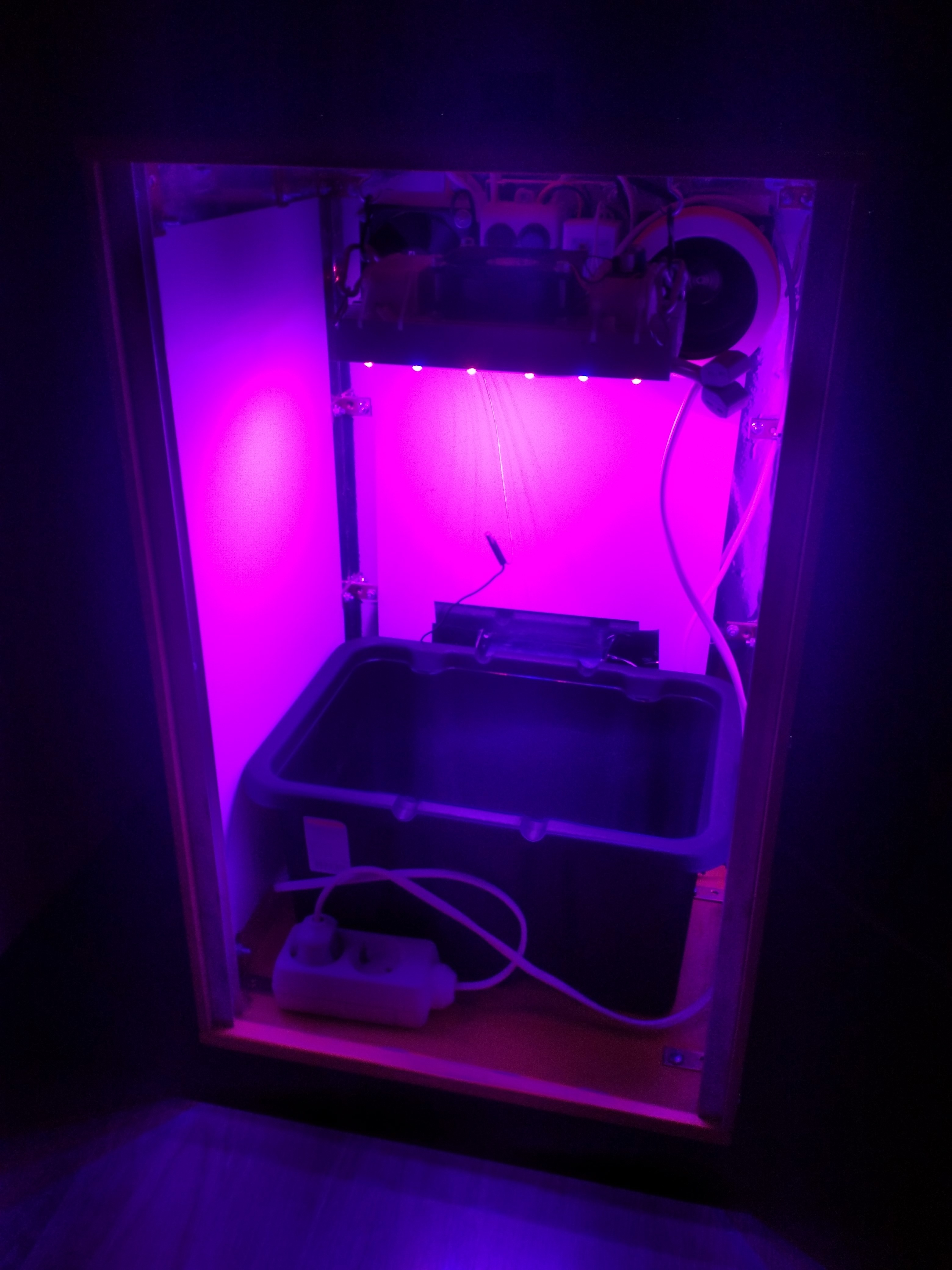

Ну а после тех телодвижений что я уже сделал, у меня получилось вот так:

И после пробных запусков вентиляторов, было принято решение погонять бокс со светом, температуру потестить.🌡️

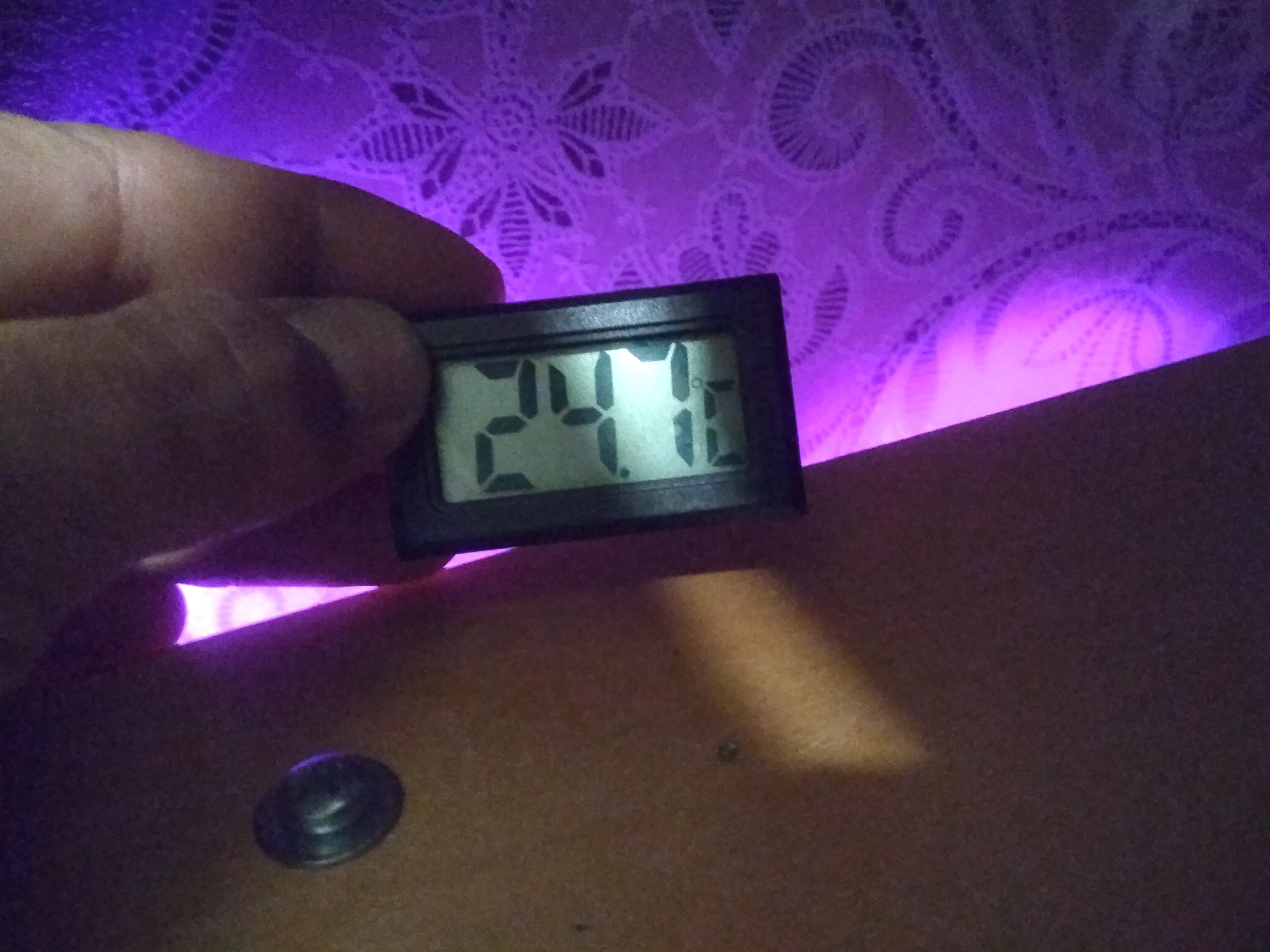

Про эту лампу, кстати, Вы можете почитать ТУТ, а вот результаты тестов температуры я приведу ниже. И хочется отметить, они вполне удовлетворительные:

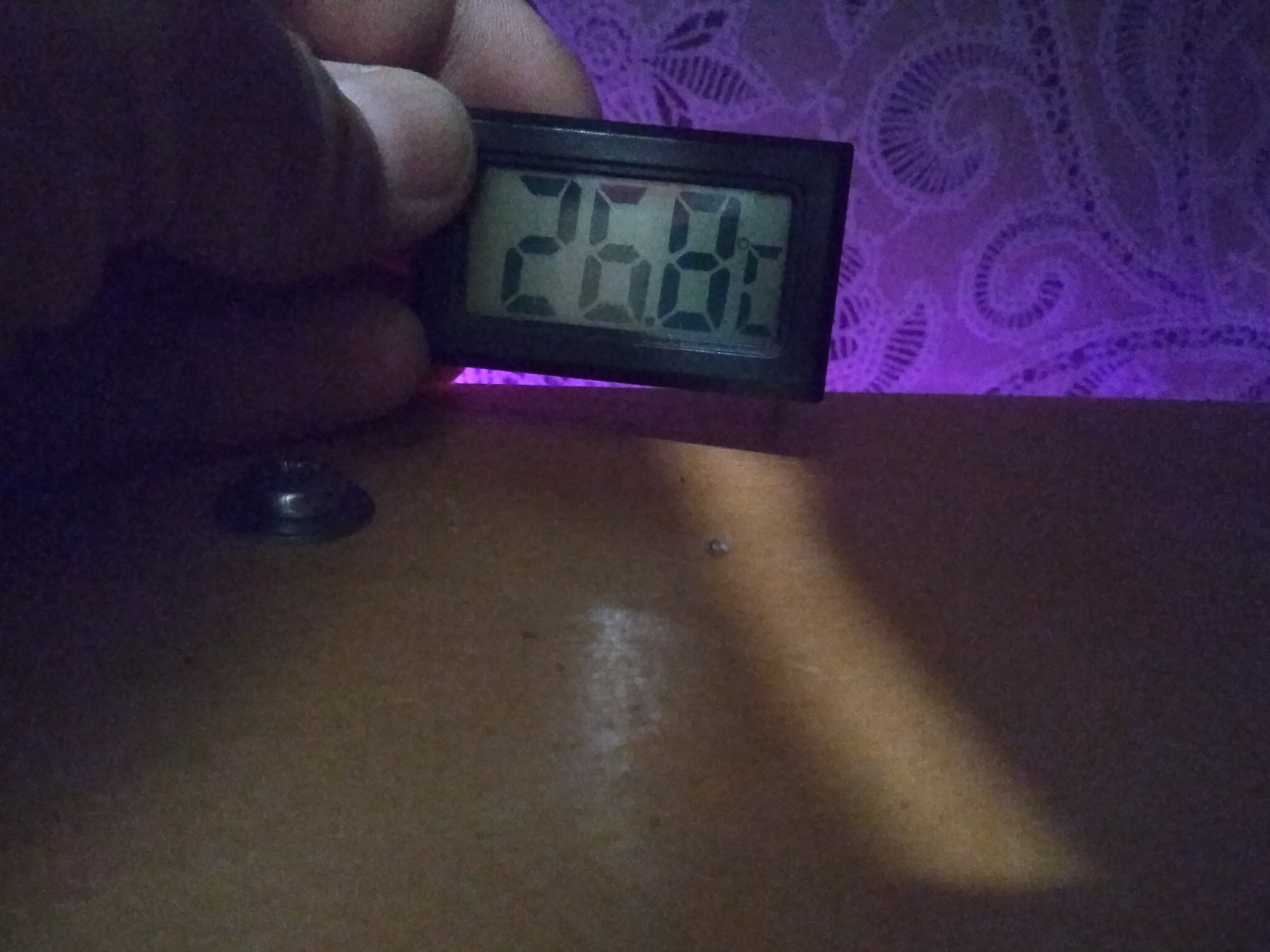

Как видите, температура вполне "рабочая". Данные показания вполне подходят для поставленной задачи и меня (более чем) устраивают. 😉

И вроде бы все движется как надо.. Всё чётко... Но вот после успешных запусков (тестов) табуретки, были выявлены и кое какие огрехи...

А именно: между стенками (на стыках) слегка просачивался свет!! ✴️

Не сильно... Если только под определённым углом смотреть... Но всё же!!

А если виднеется свет, то это тогда уже ни фига не стелс получается. Надо исправлять как то...

И для герметизации (светопотерь) я сделал вот что.

Сперва "прошёлся" по всем стыкам и углам чёрной изолентой (как раз она на глаза попалась), а потом сверху ещё скотчем зеркальным заклеил. 😁

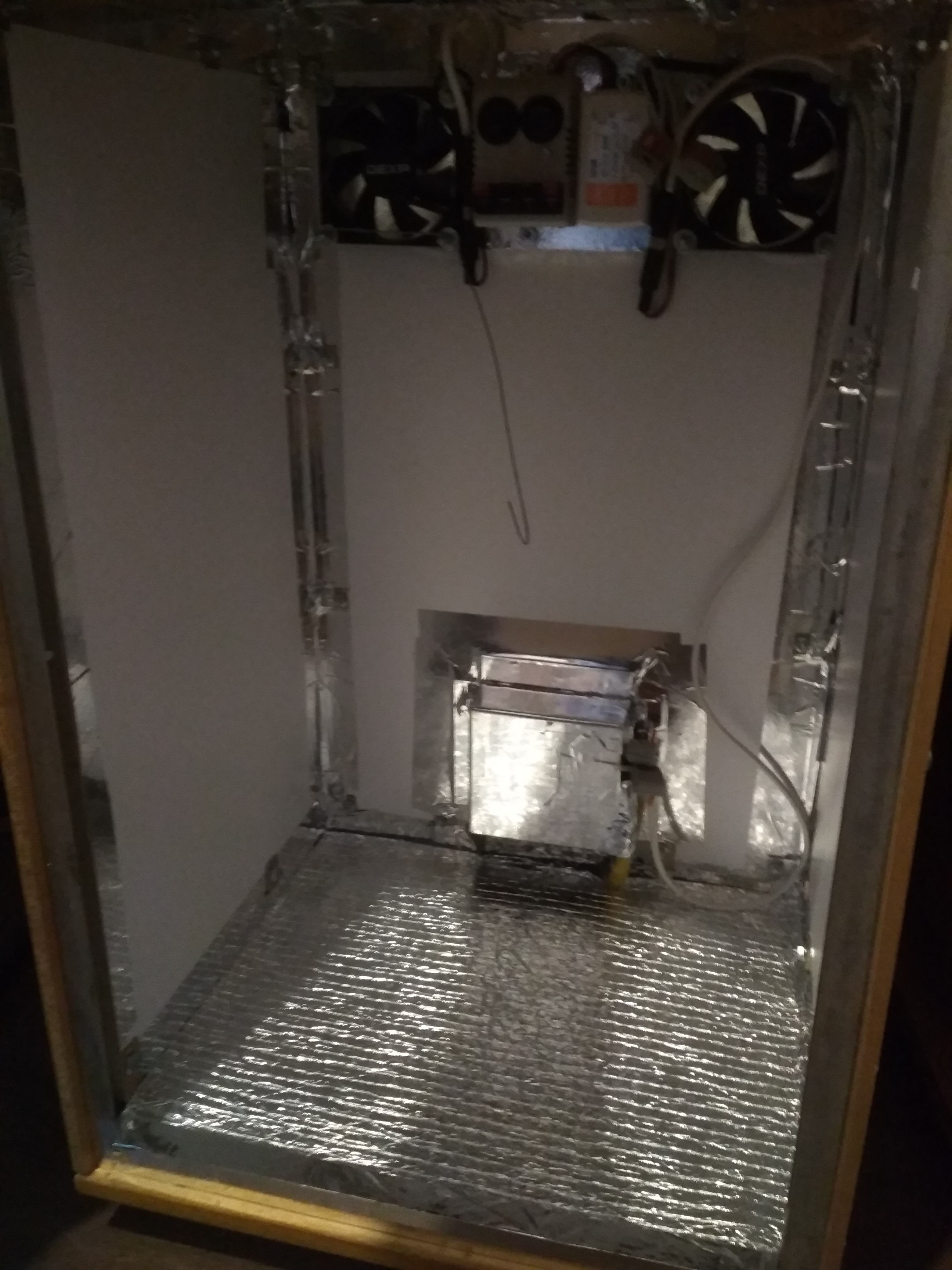

Получилось как то так :

Вроде нормально получается. Чё скажете? 😏

Вроде как боксик приобретает более или менее презентабельный вид.

Осталось только проводку наладить, да горшок воткнуть.

Ооо..., кстати... Горшок!!

А вот давайте ка мы о "горшке-корыте" сейчас и поговорим! 😉

Вроде что тут такого? Горшок, как горшок (ну или корыто). Ан нет, тут не всё так просто. 🙃

В любом нормальном горшке, должны быть дренажные отверстия для слива остатков воды/компота!

И первое назначение дренажных отверстий это конечно же удаление излишков воды, компота, ну или чем вы там своих растишек поливаете... 😊

Так вот, я от этих дырок решил отказаться и вместо того, чтобы лишняя бурда стекала, я буду её откачивать. В планах конечно приспособить какую нибудь помпу для этого, но на крайняк можно обойтись и бутылкой с трубками.

Что это такое вы наверное помните если читали ЭТОТ пост, а если ещё нет, то вот:

А для того, что бы откачивать эти самые излишки жидкости (и при этом делать это было удобно) я сделал вот как:

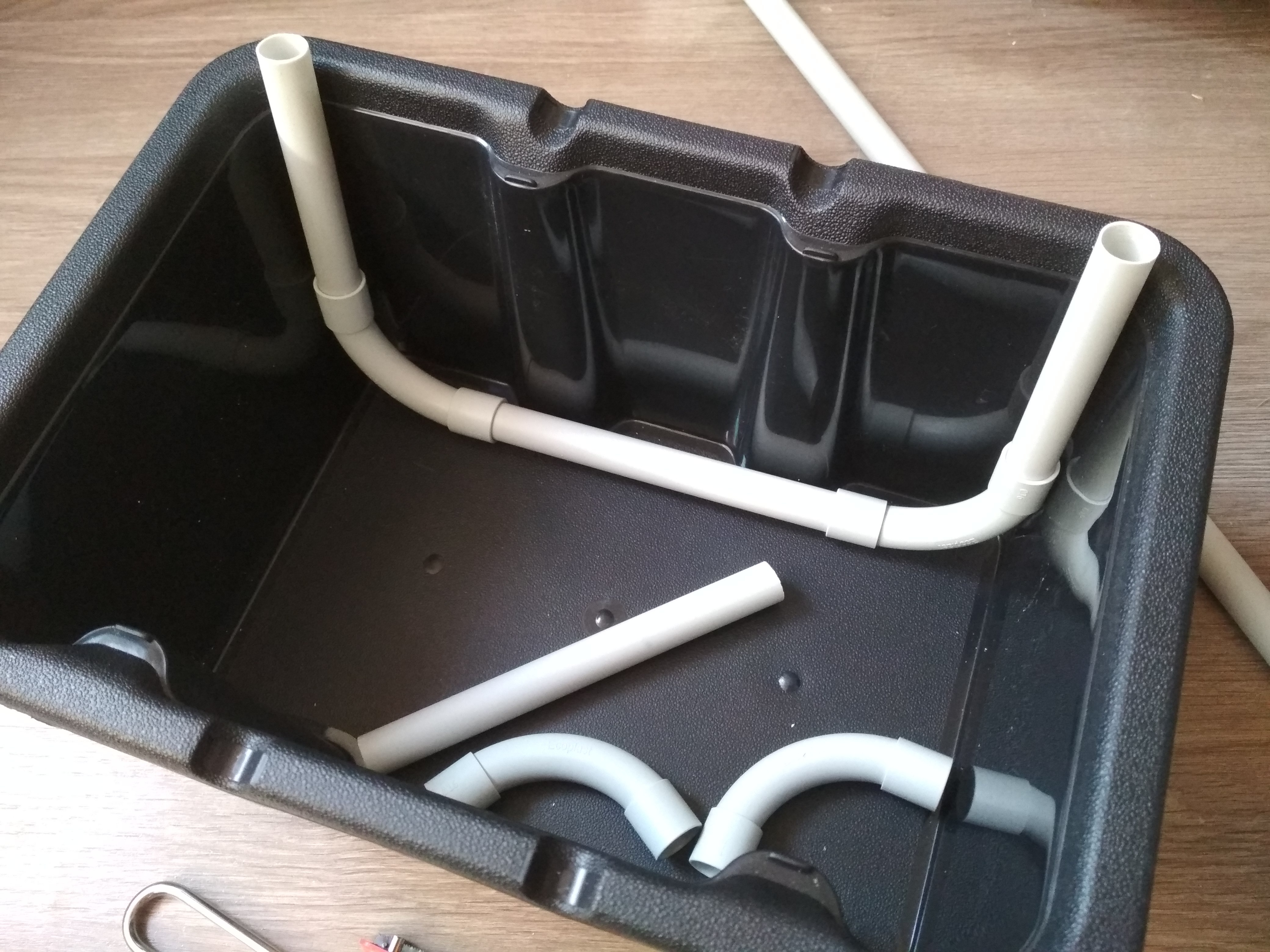

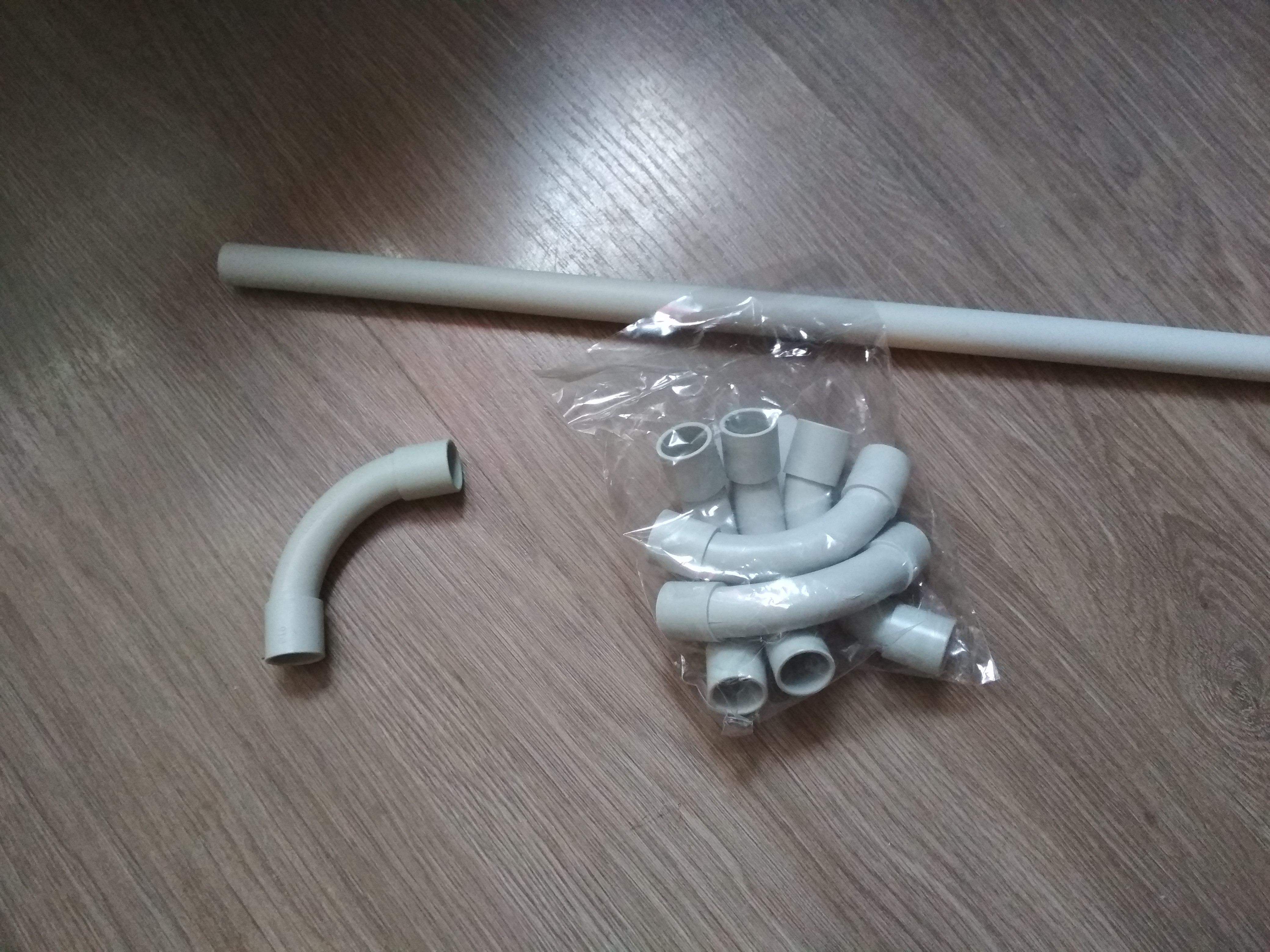

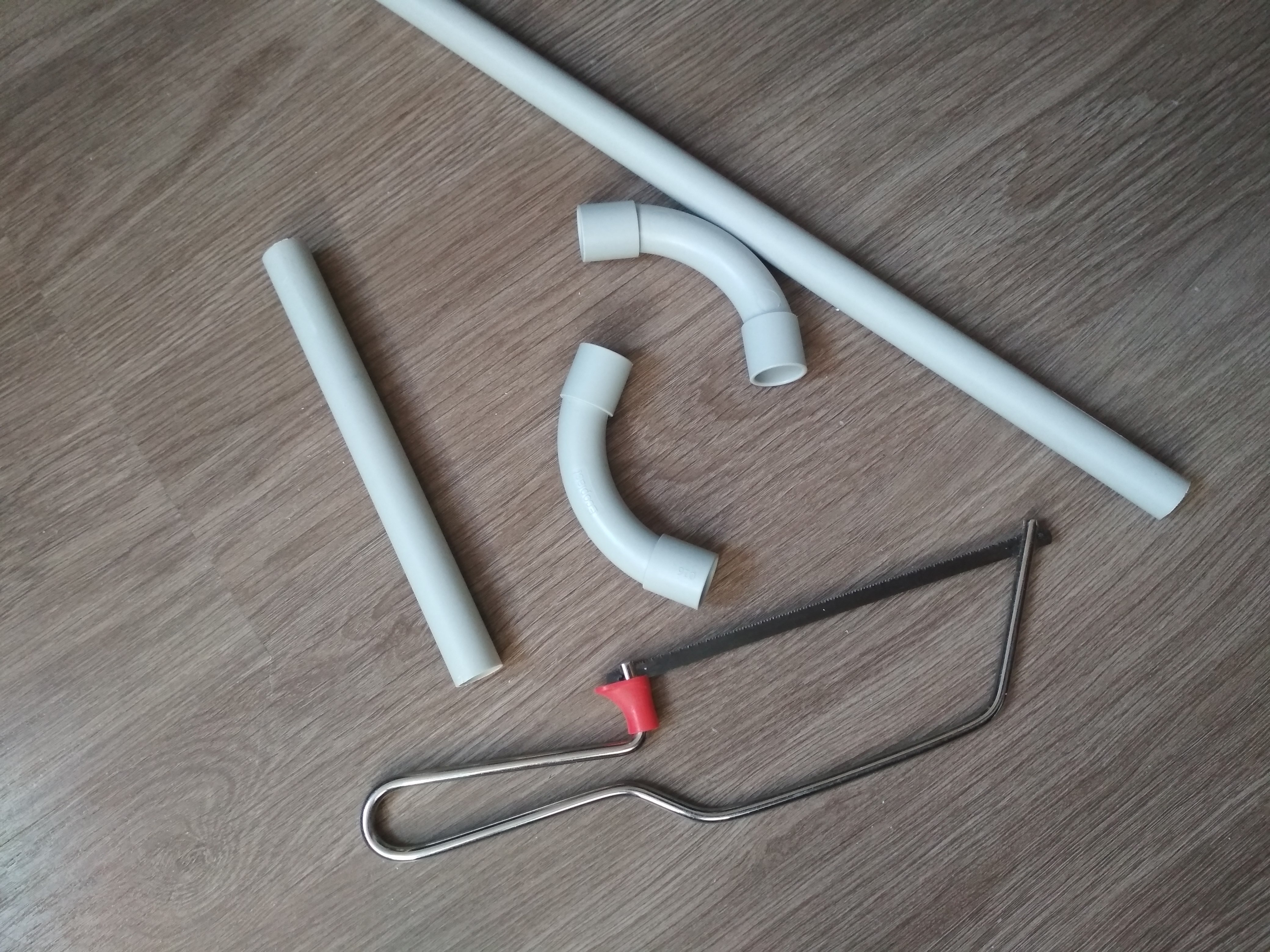

Я взял кусок круглого кабель-канала и соединительные уголки 90°

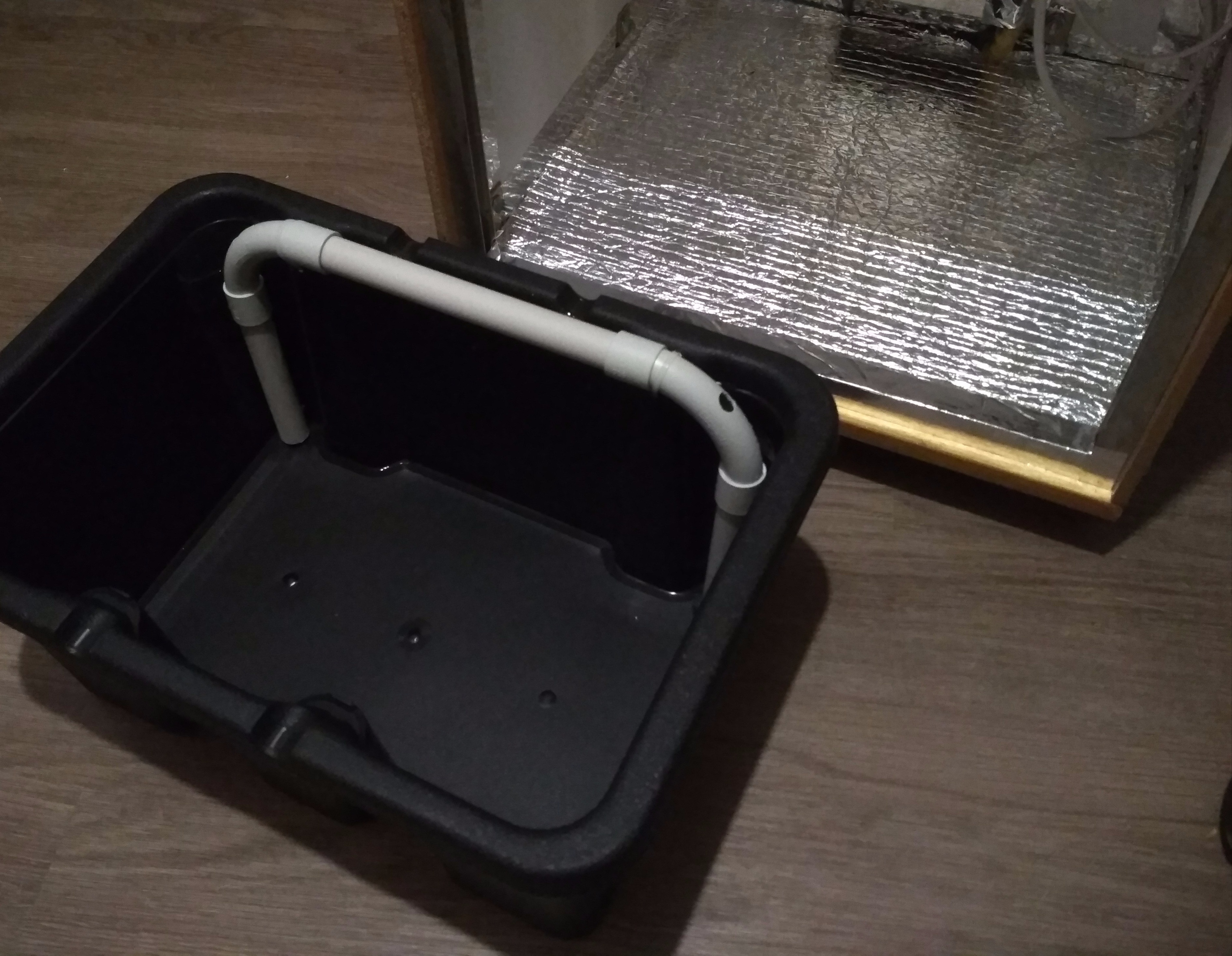

Затем отпилил нужный мне по размеру кусок от трубки и сделал П-образную хрень. 🤣🤣

Действительно хрень, подумали вы, но наверное всё таки догадались что я хочу (точнее хотел) сделать. 😏

*а задумка была такая:

В нижней трубке насверлить дырок и запихивая шланг через верхние отверстия откачивать воду (компот). Думал сделать две таких фигулины и закрепить по бокам корыта.

И вроде бы всё хорошо и интересно задумывалось, а на деле...

При пробном запихивании шланчик для откачки упорно не хотел залезать ниже поворота, так как там мешал выступ между уголком и трубкой. 😒

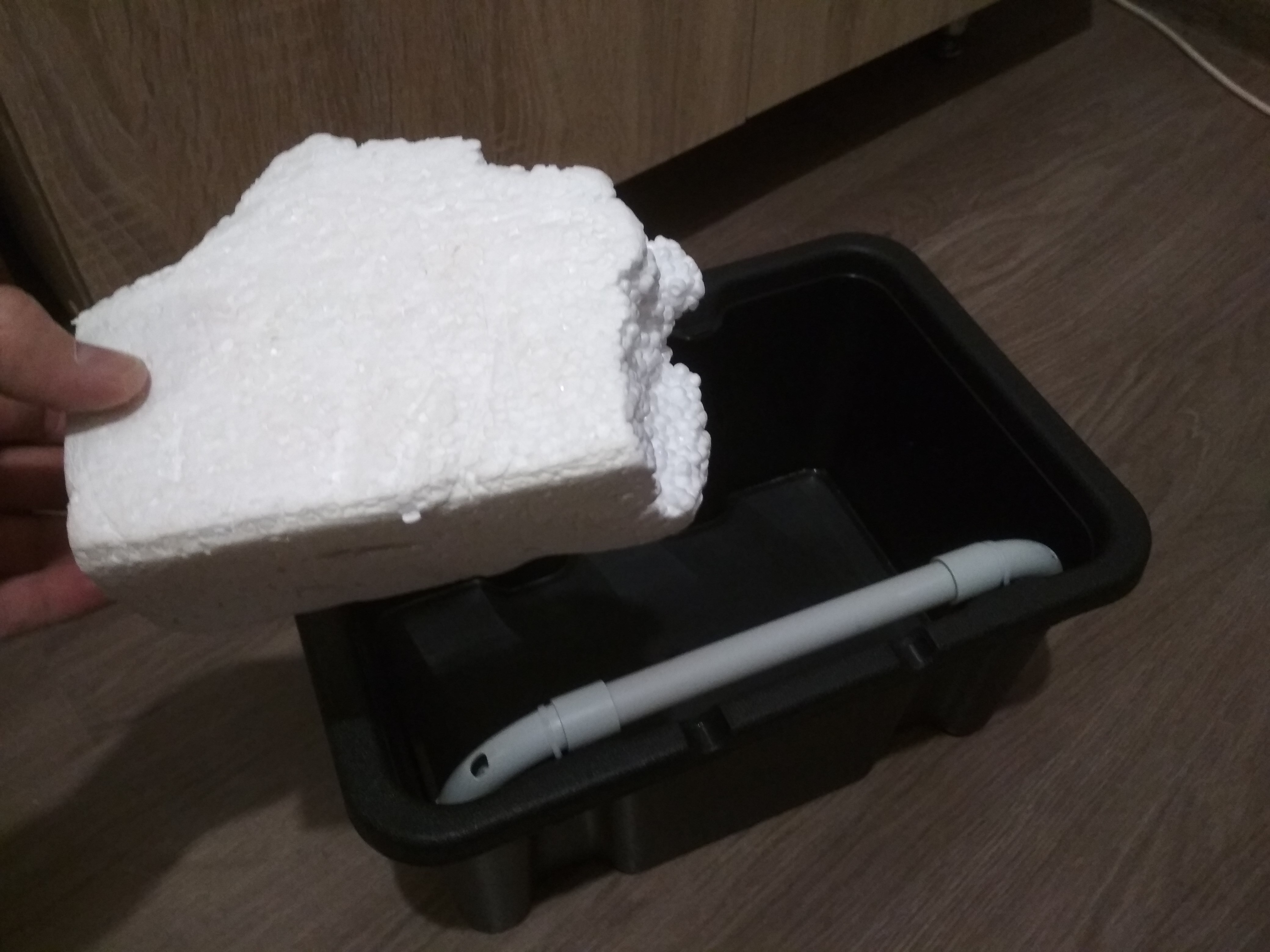

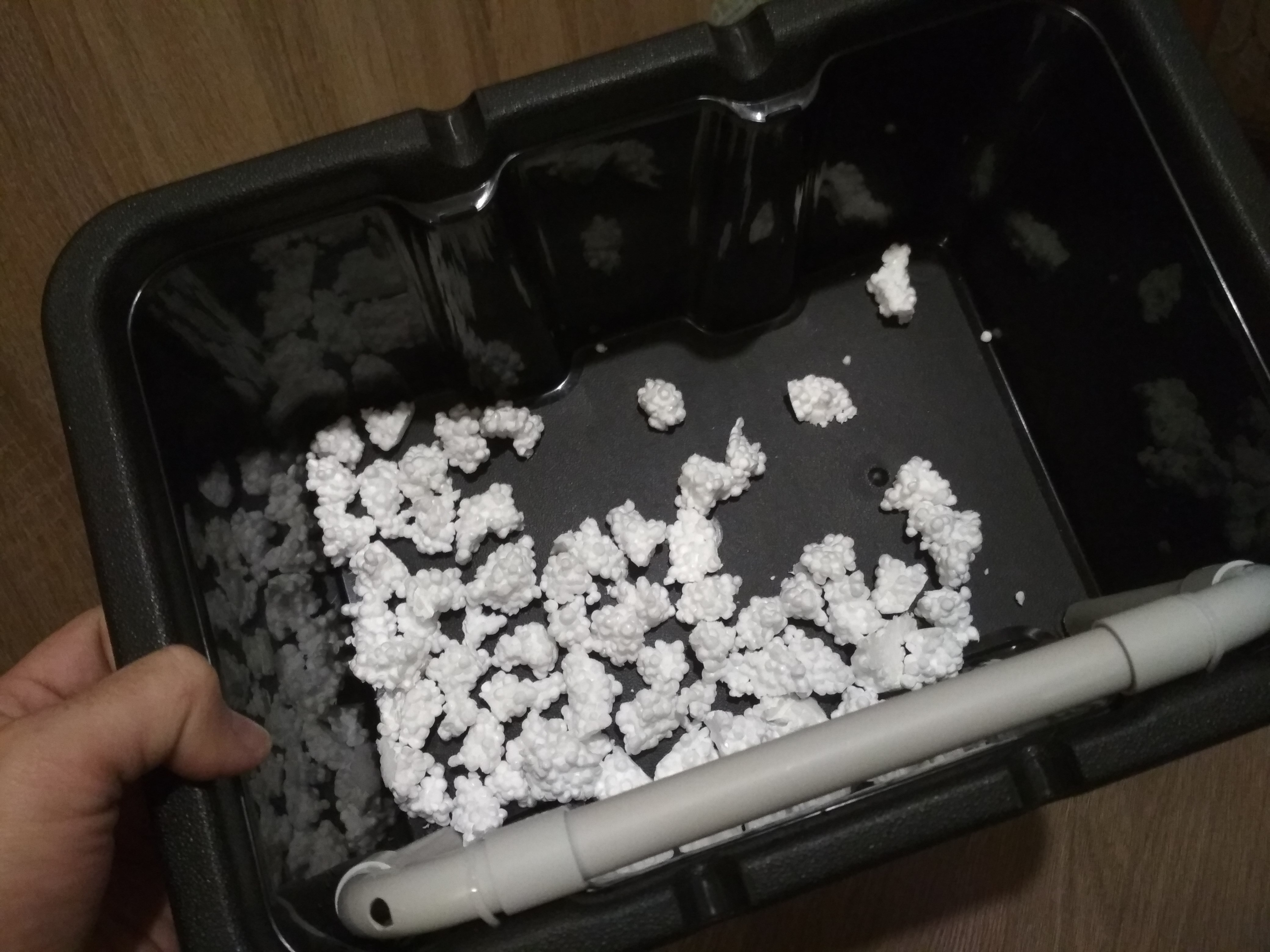

В итоге я плюнул на это дело и просто перевернул эту конструкцию. Ведь если сейчас не получилось, то и потом ни чего и не изменится. 😁

Ну и если разобраться, то такая конструкция даже лучше, потому что трубки находятся в самых углах. То есть, если чуть наклонить корыто, то можно откачать всё до максимума. 😉

В принципе, можно было бы и просто трубки закрепить, но я не стал ни чего разбирать, а оставил всё как есть. Две дырочки только проделал, что б шланчик для откачки засовывать. 😉

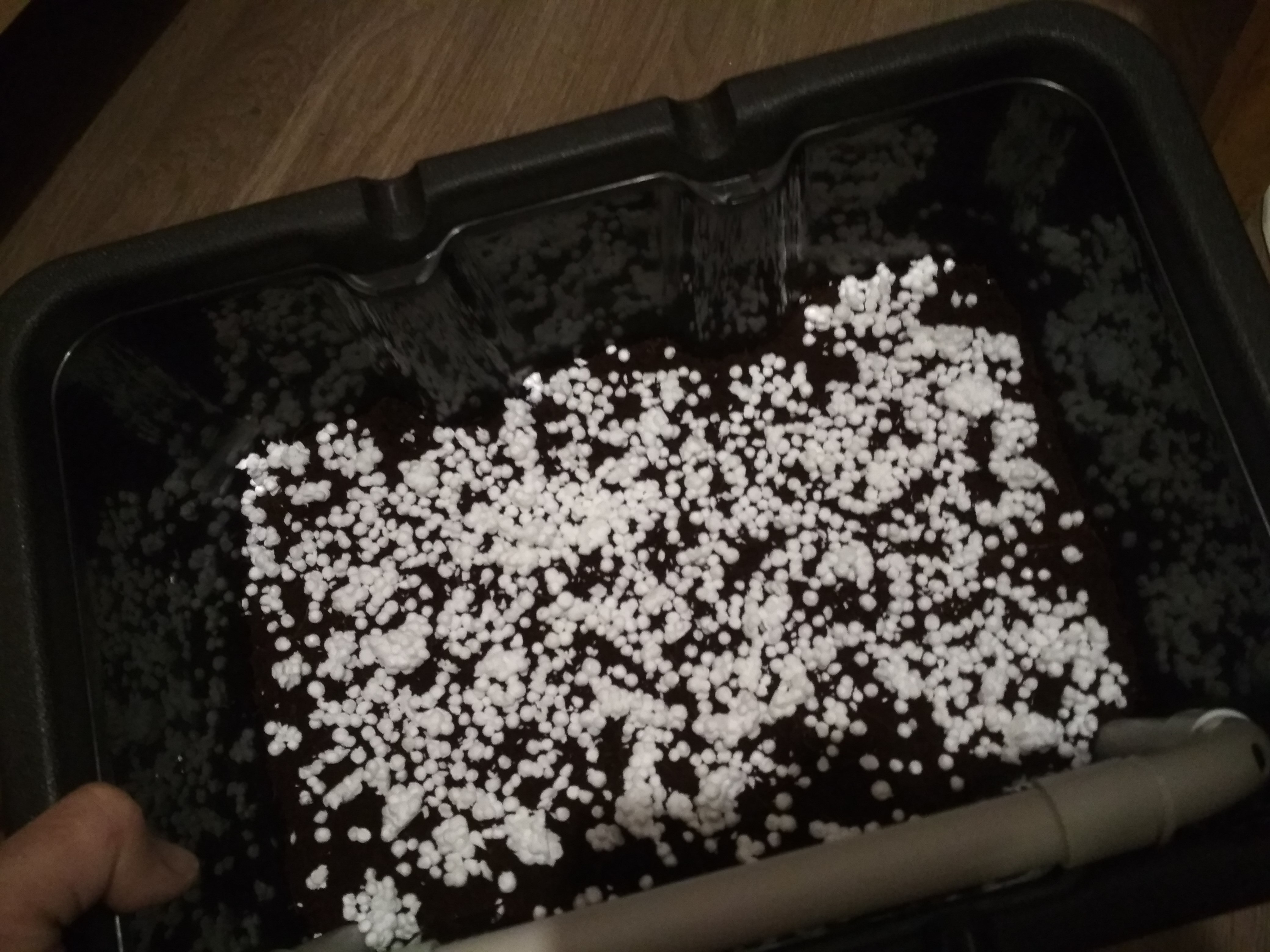

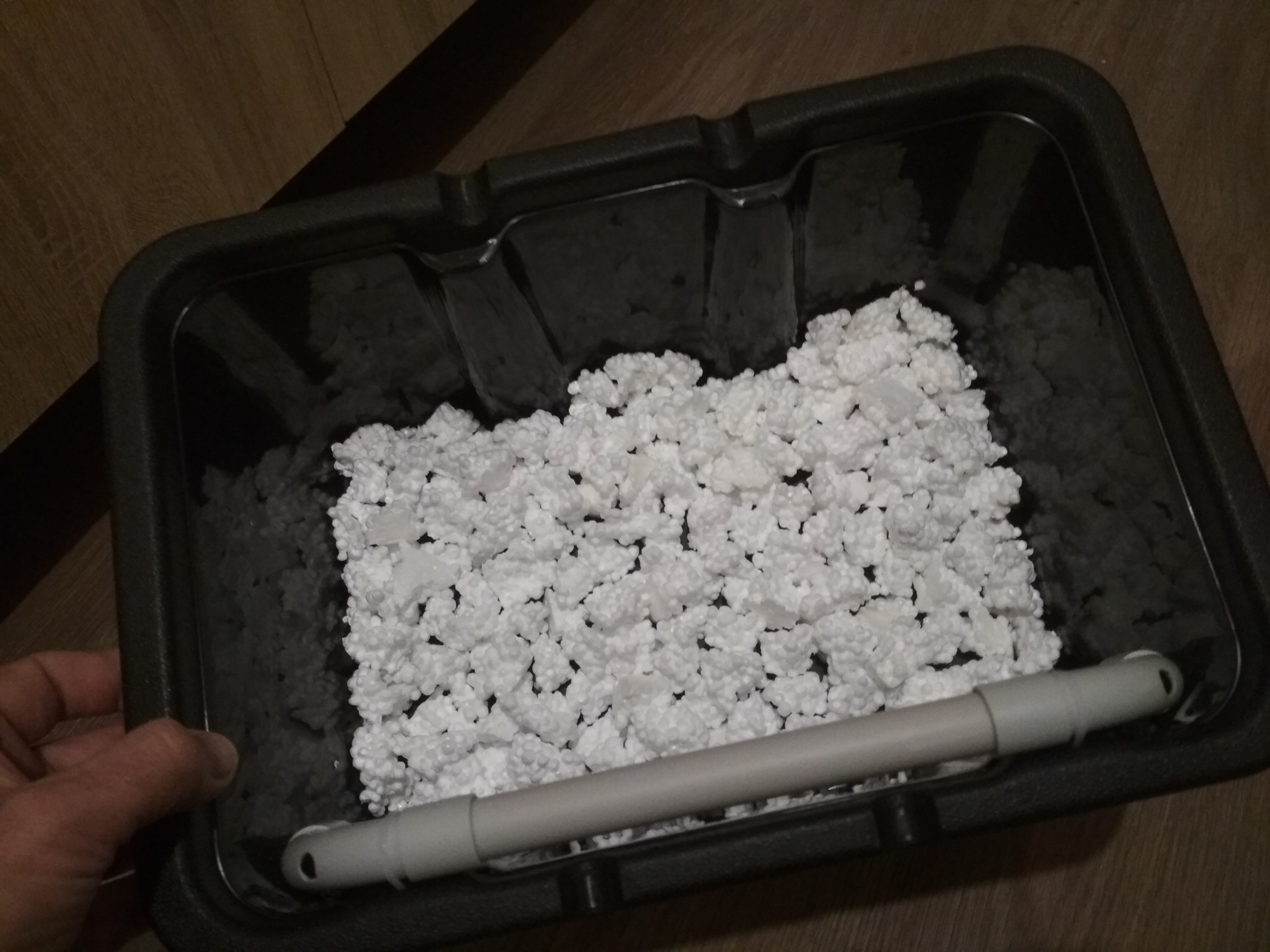

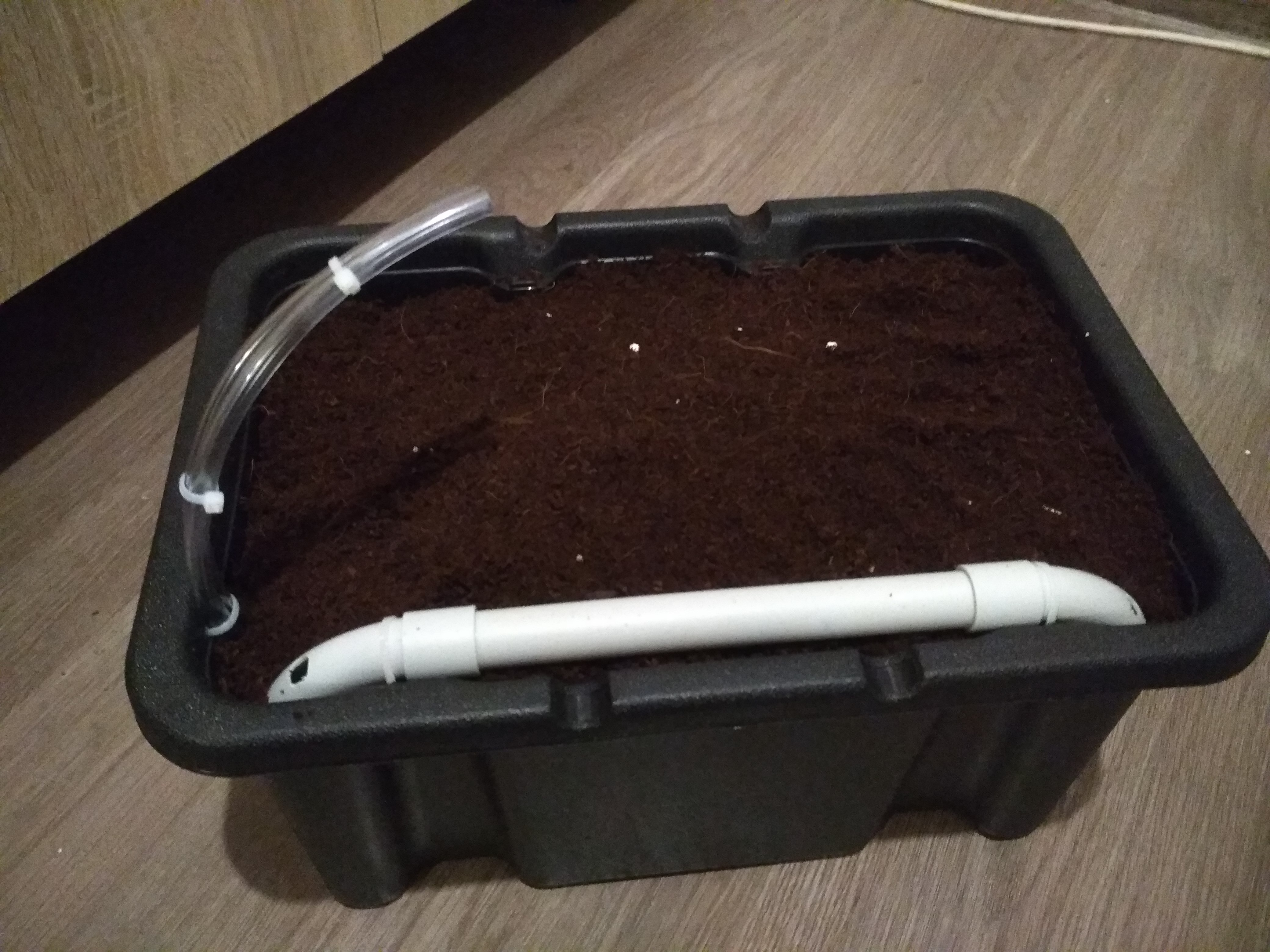

Ну и в общем то, на этом корыто готово. Осталось насыпать субстрат (в данном случае кокос) и ещё кой чего. Ща покажу...

«Дренаж откачивать это конечно хорошо, но кислород корням тоже необходим!»

*великая гроверская мудрость.

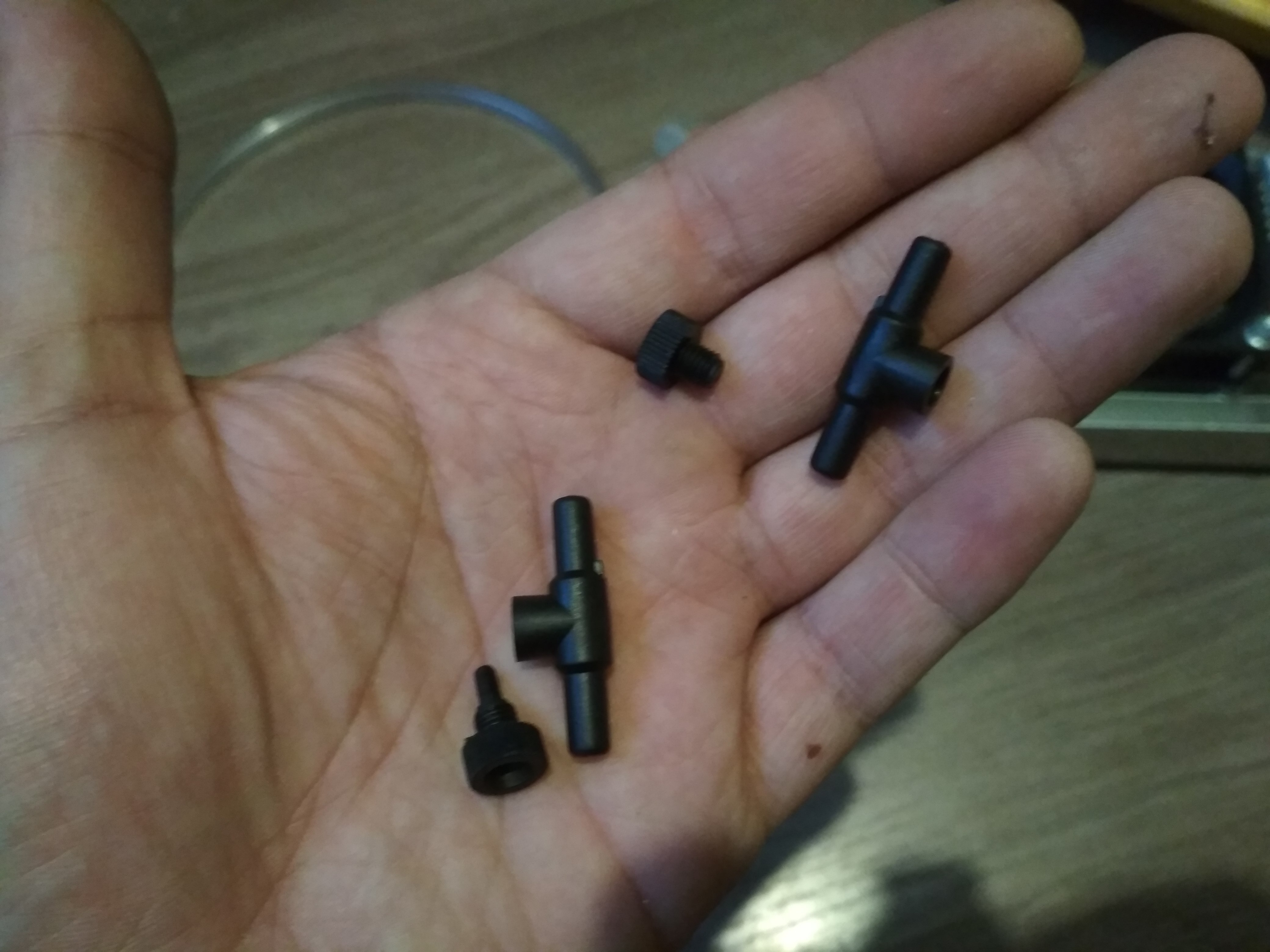

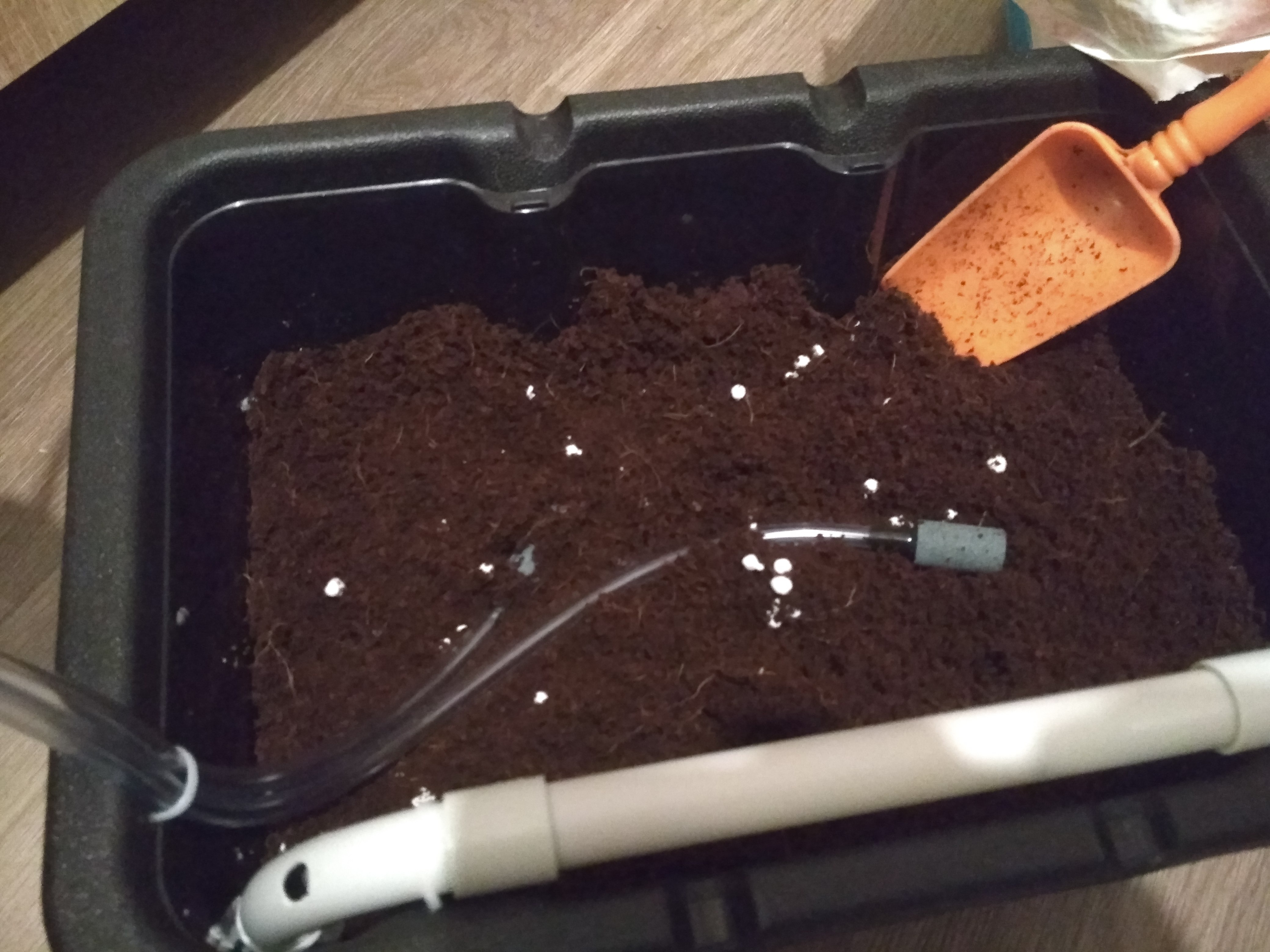

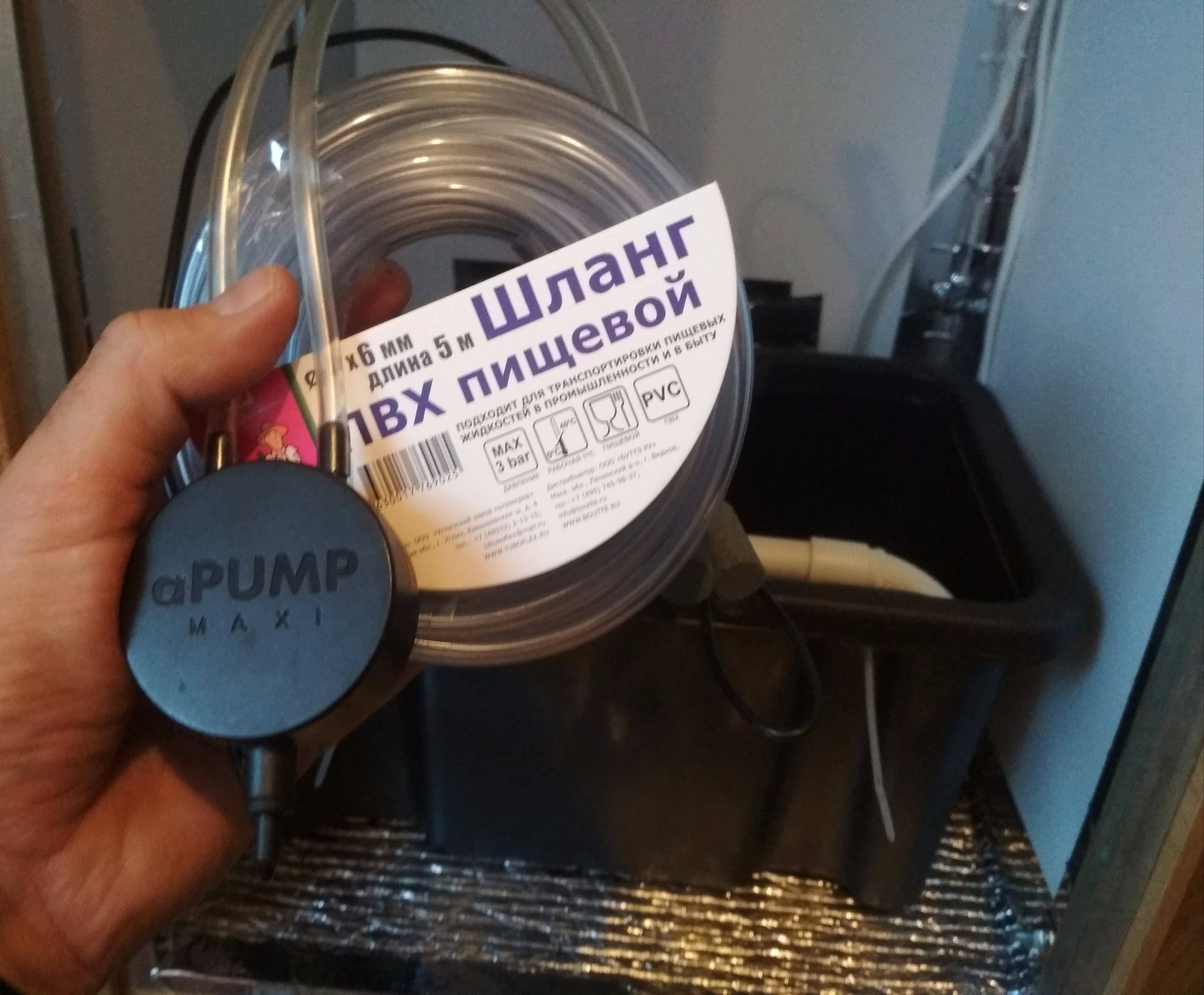

И вот что б этот самый кислород был в наличии у корней, я решил закопать в кокос парочку "камней" подключённых к компрессору.

Не знаю конечно на сколько это окажется эффективным, но лишним точно не будет. 🙃

И что-б опять не откладывать корыто в "долгий ящик", решил больше не временить, а уже его доделать. Тем более на горизонте уже маячил один пассажир (точнее пассажирка) для тест драйва табуретки. 😊

*Но о растишке чуточку позже, сейчас пока более подробно расскажу о наполнение моего чудо горшка-корыта. ))

Для системы аэрации и в частности подвода воздуха к камням я использовал пьезокерамический компрессор aPUMP maxi, шланг ПВХ и аэраторные камни (они в комплекте с компрессором были.)

* Кстати! Компрессор у меня по случаю оказался. Просто когда то хотел аквариум маленький, но что-то не срослось и компрессор так и остался не у дел. Ну вот я и решил его использовать почти по назначению. )))

И сперва я на дно горшка (для лучшей аэрации и как воздушная подушка) наломал пенопласт кусочками где-то по 1.5-2 сантиметра...

Затем, я насыпал слой кокоса и сверху "поперчил" всё это дело мелкими кусочками и крошками пенопласта...

Потом насыпал ещё слой кокоса, проложил там воздушную магистраль из ПВХ шланчиков к аэраторным камням и потом основательно засыпал корыто кокосом. 😉

А для того, чтобы горшок было удобно "отключать" от компрессора (ну или компрессор от горшка)), я сделал соединительные переходники из регулировочных кранчиков от того же компрессора.

Для этого я просто срезал ножом пимпочки которые регулируют подачу воздуха к камням.

Ну и на этом эпопею с горшком можно считать оконченной. Можно сажать в него растишку и подключать к компрессору для подачи воздуха, но сперва я сделал ещё кое чего... 😋

*Как оказалось telegra.ph не резиновый и всё что я хотел вам показать и рассказать не умещается на одной "странице", поэтому там ➡️ПРОДОЛЖЕНИЕ⬅️
