Строй-репорт: "Досвет для растишки 🌿"
Alex G 🌱Е.. е.. е...
Хали-гали...
Е.. е.. е...
Всем привет! 😜
Категорично приветствую каждого читающего сейчас эти буквы!!! Привет Амиго!! 😉
В этой статье хочу вам рассказать, как я, из подручных средств (а точнее из того что у меня было )), сделал досвет для растишек. 🌿
И, забегая вперёд скажу, что лампа получилась даже не то что досвет, а вполне рабочий "основной" свет с мощностью в ...
В прочем обо всём по порядку. 😉
"Часть первая."
🛠️Изготовление корпуса-радиатора + охлаждение.
Значит такс...
Валялись у меня без дела два радиатора АВМ-192. 🙃
Точнее это когда были люстры...
Но эта модель не показала особой эффективности и оставалась "не у дел", до сего момента. ))

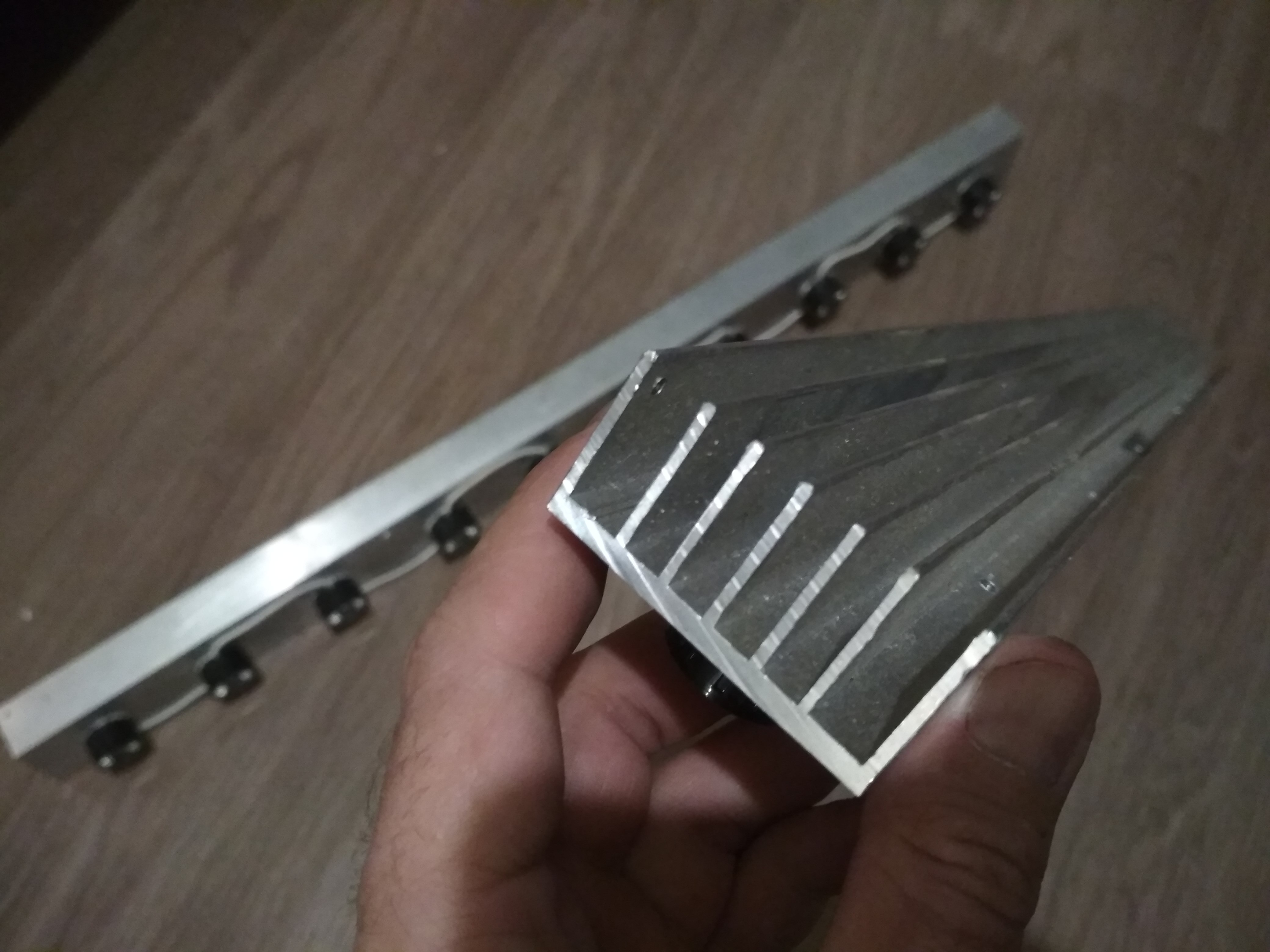

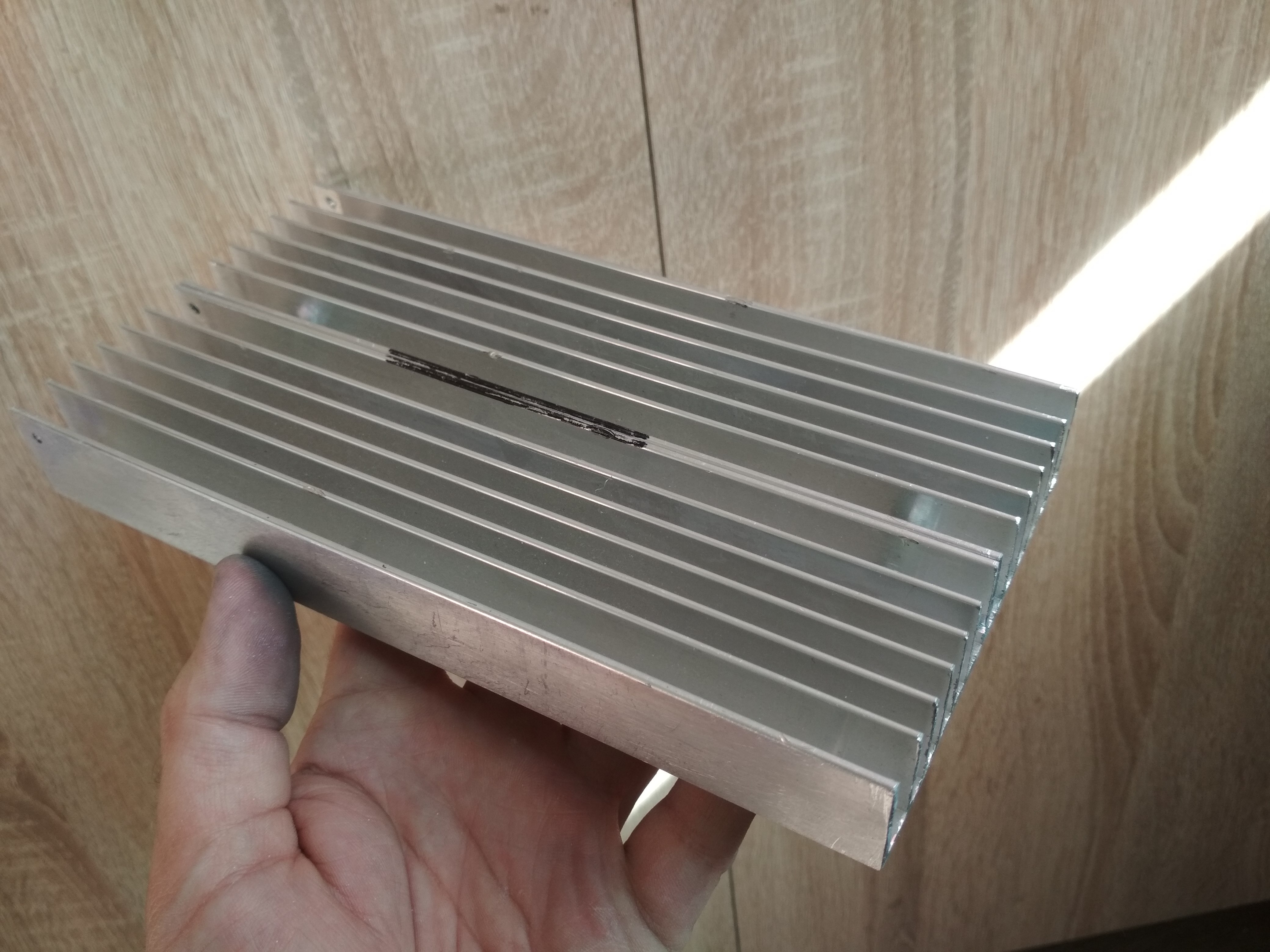

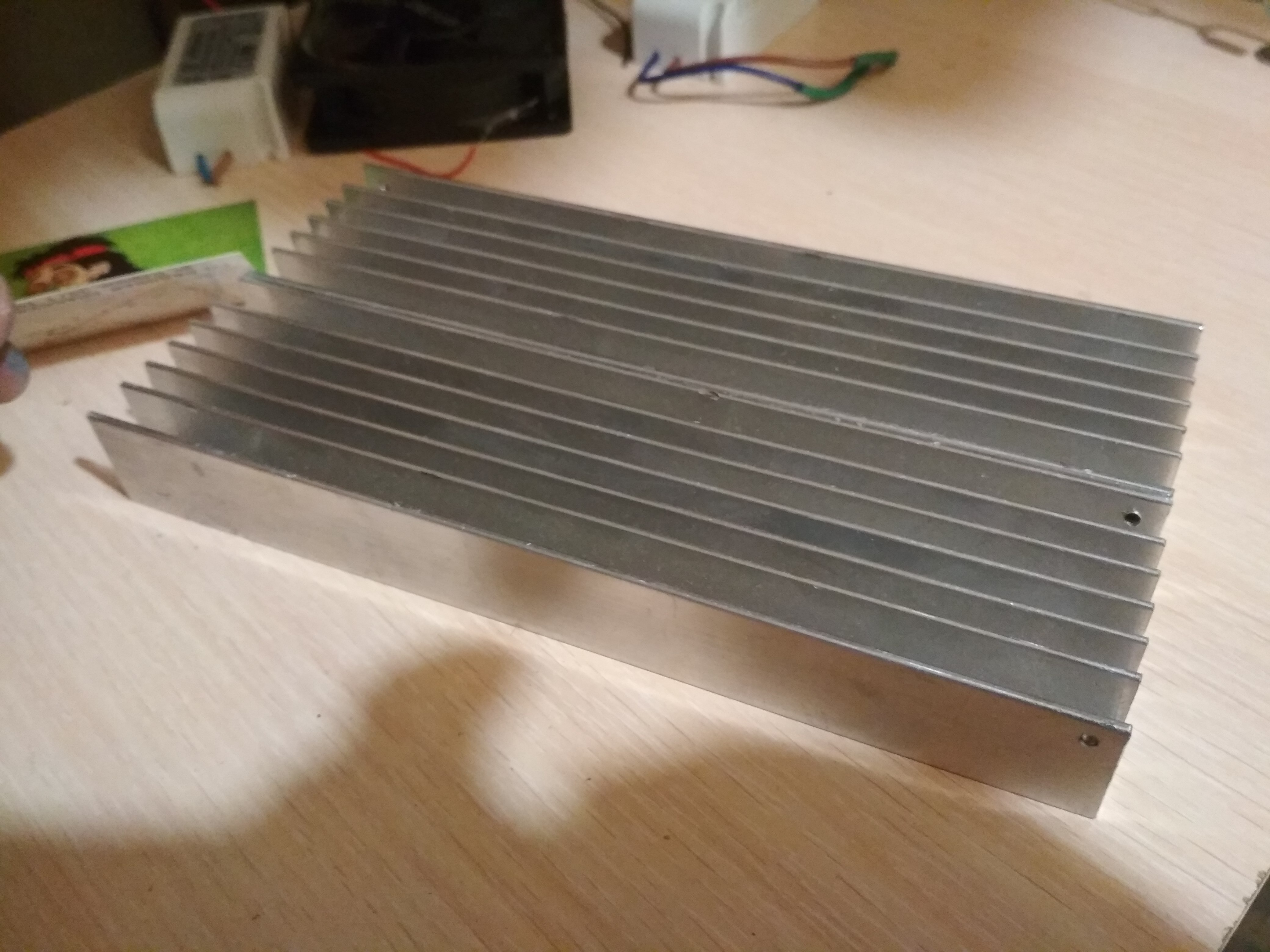

Вот как выглядит этот радиатор...

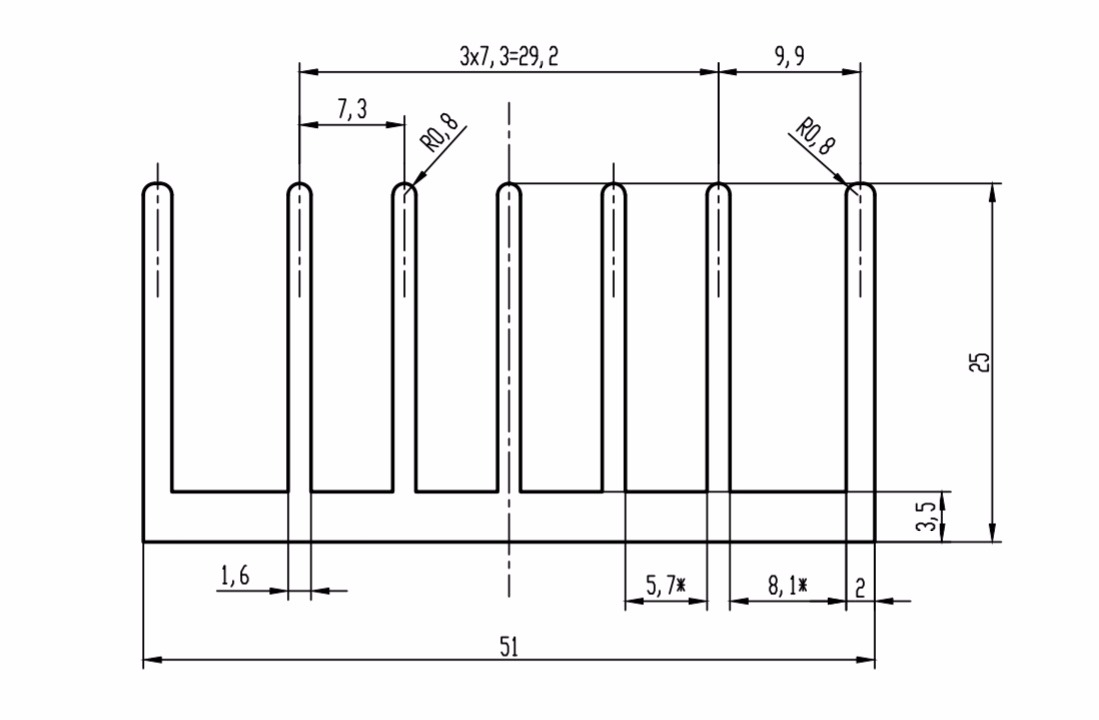

И вот его чертёж :
Ну и значит, в конечном итоге, они были разобраны и я стал думать, как бы их применить повторно. 🤔
А так как, заводские размеры радиатора предоставляют не особо большое поле для деятельности, то я включил смекалку и стал думать...

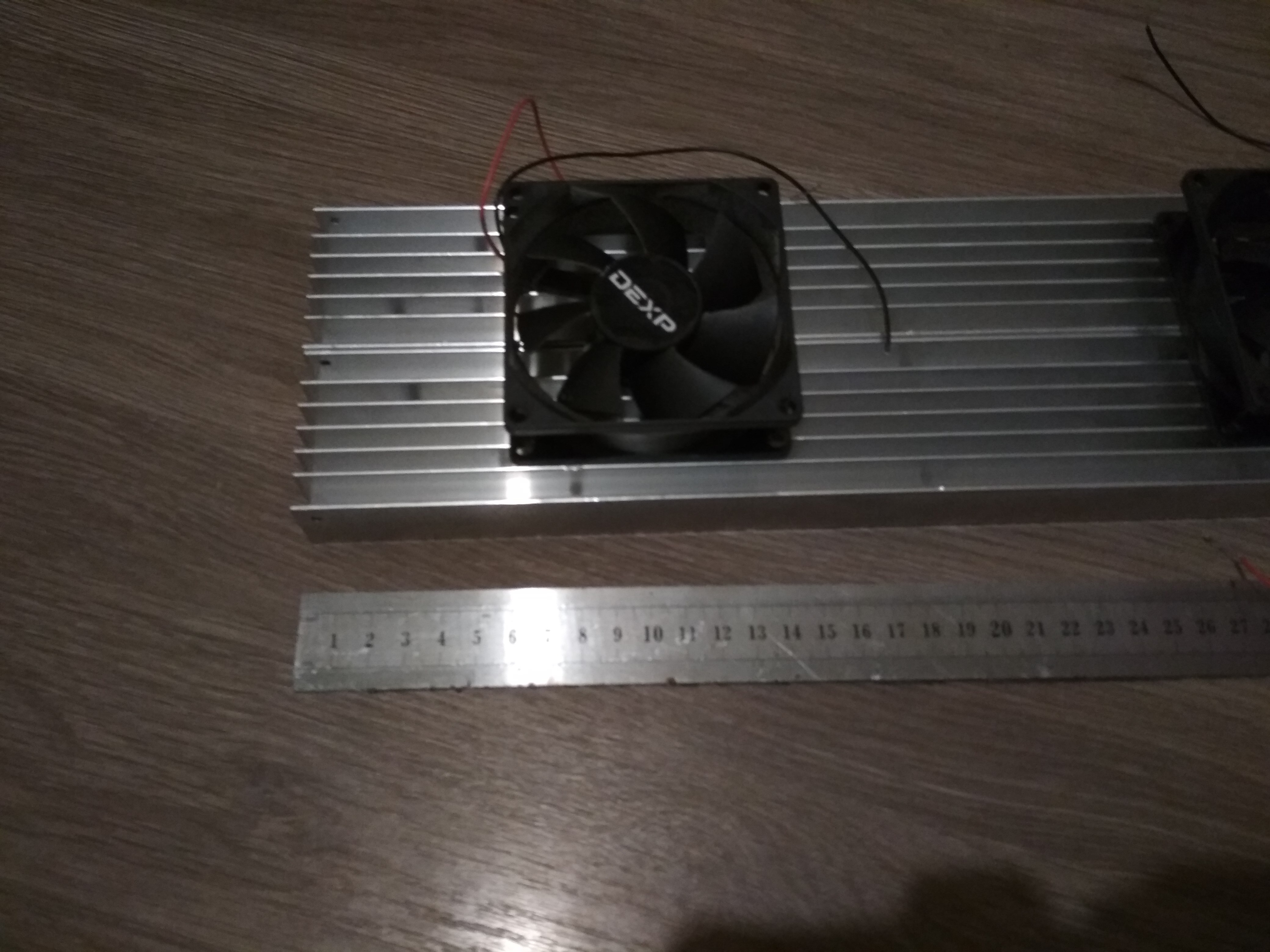

Причём все мои мысли отталкивались не от размеров радиатора, а сколько от размеров кулеров для активного охлаждения.

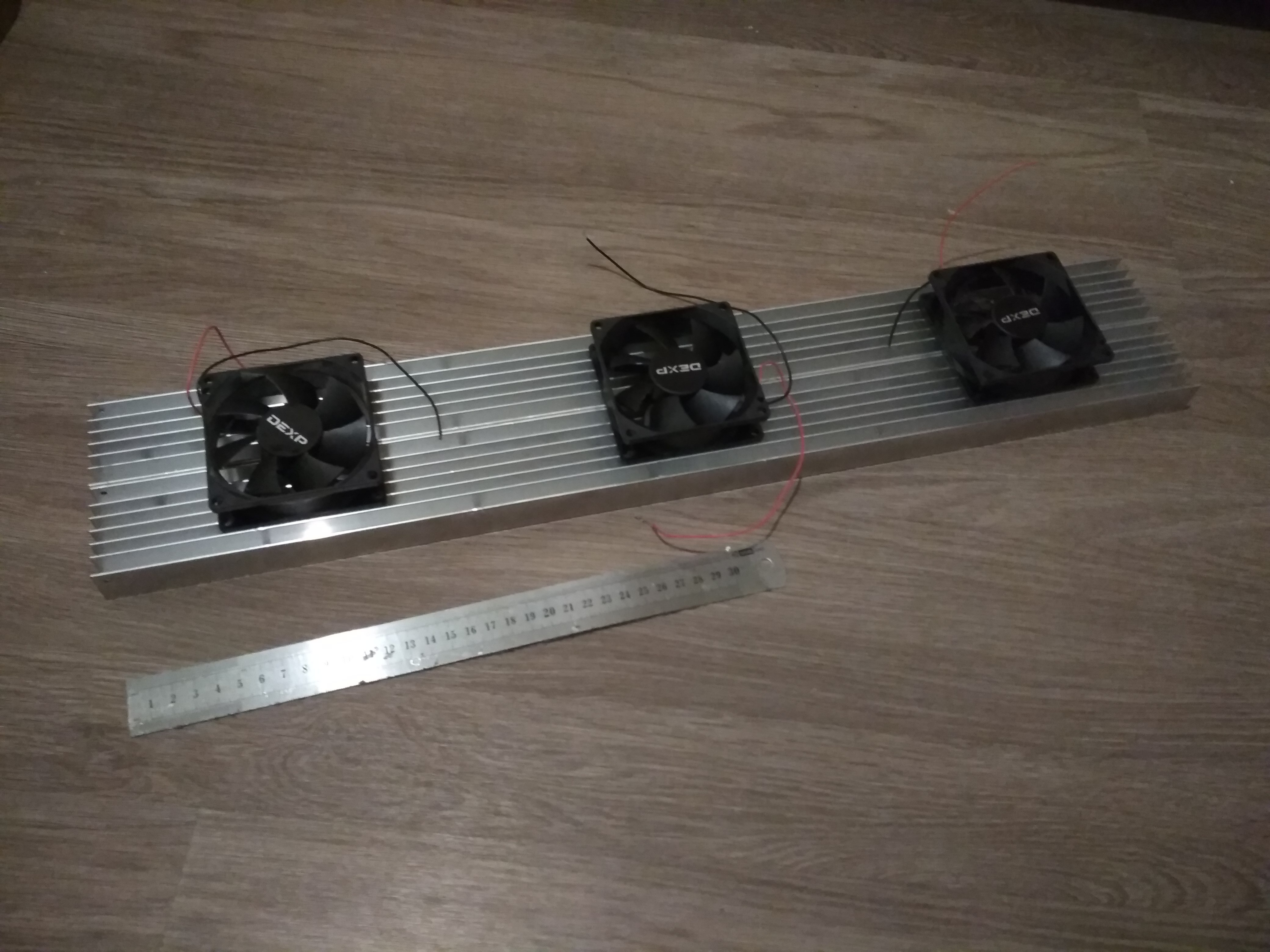

А кулера я, кстати, взял типоразмера 80мм.
Просто у меня в наличии было три, ни где не задействованых, кулера, вот и решил их пустить в дело. 😉

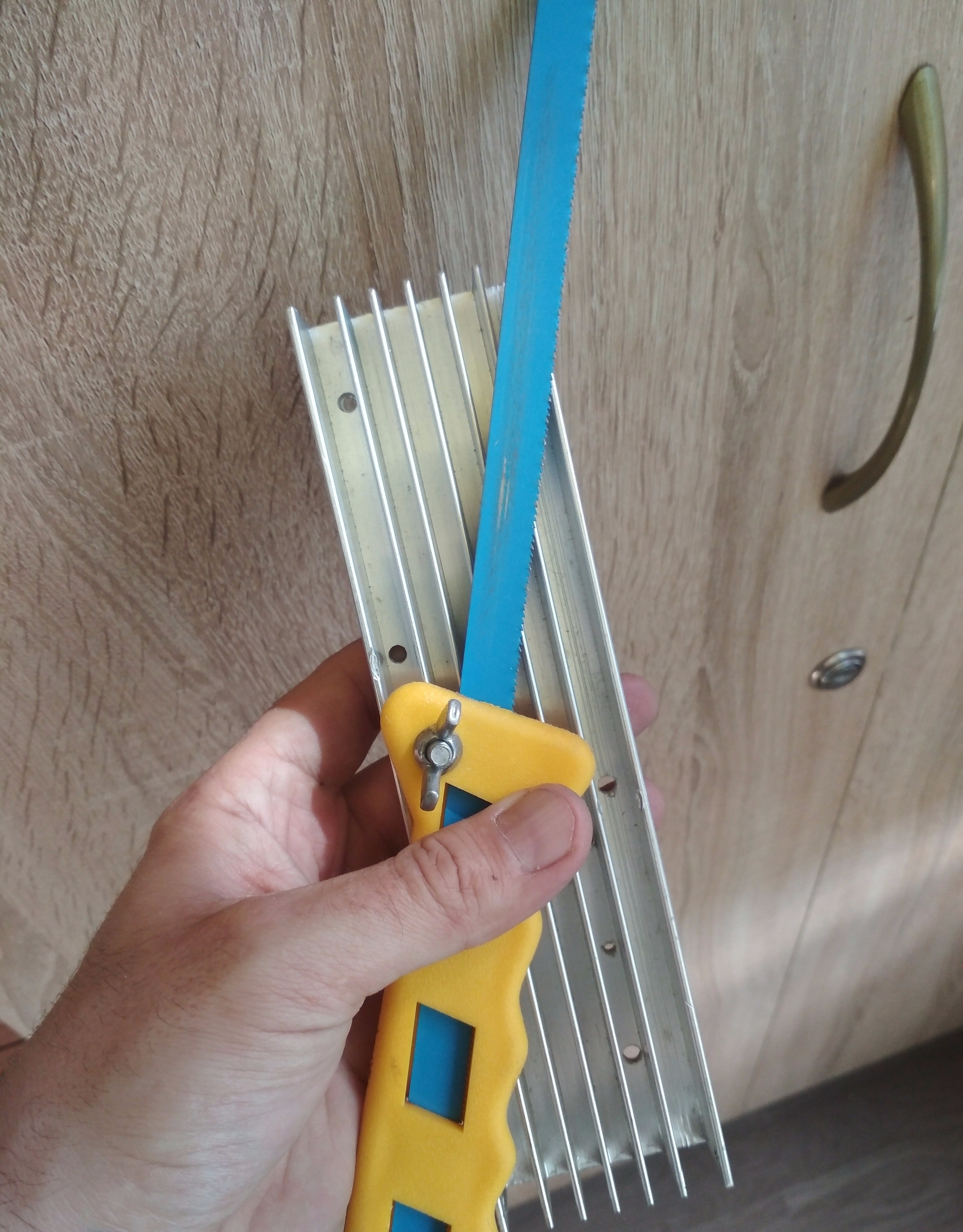

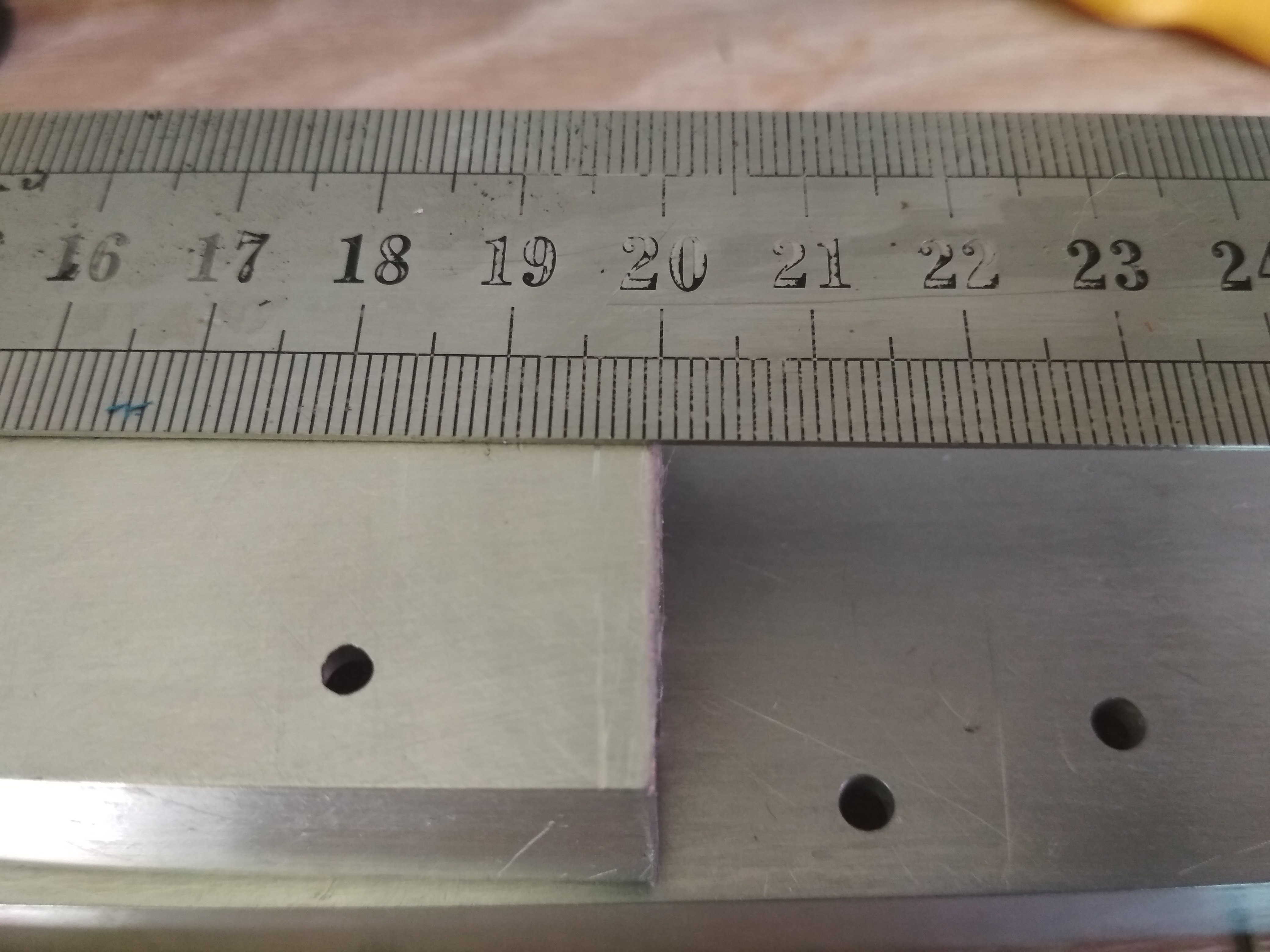

Далее я взял вот такую хрень и медленно и усердно отпилил от радиатора два куска по 20см.
На удивление отпилил почти чётко, но правда пришлось всё таки немного подправить напильником. 😁

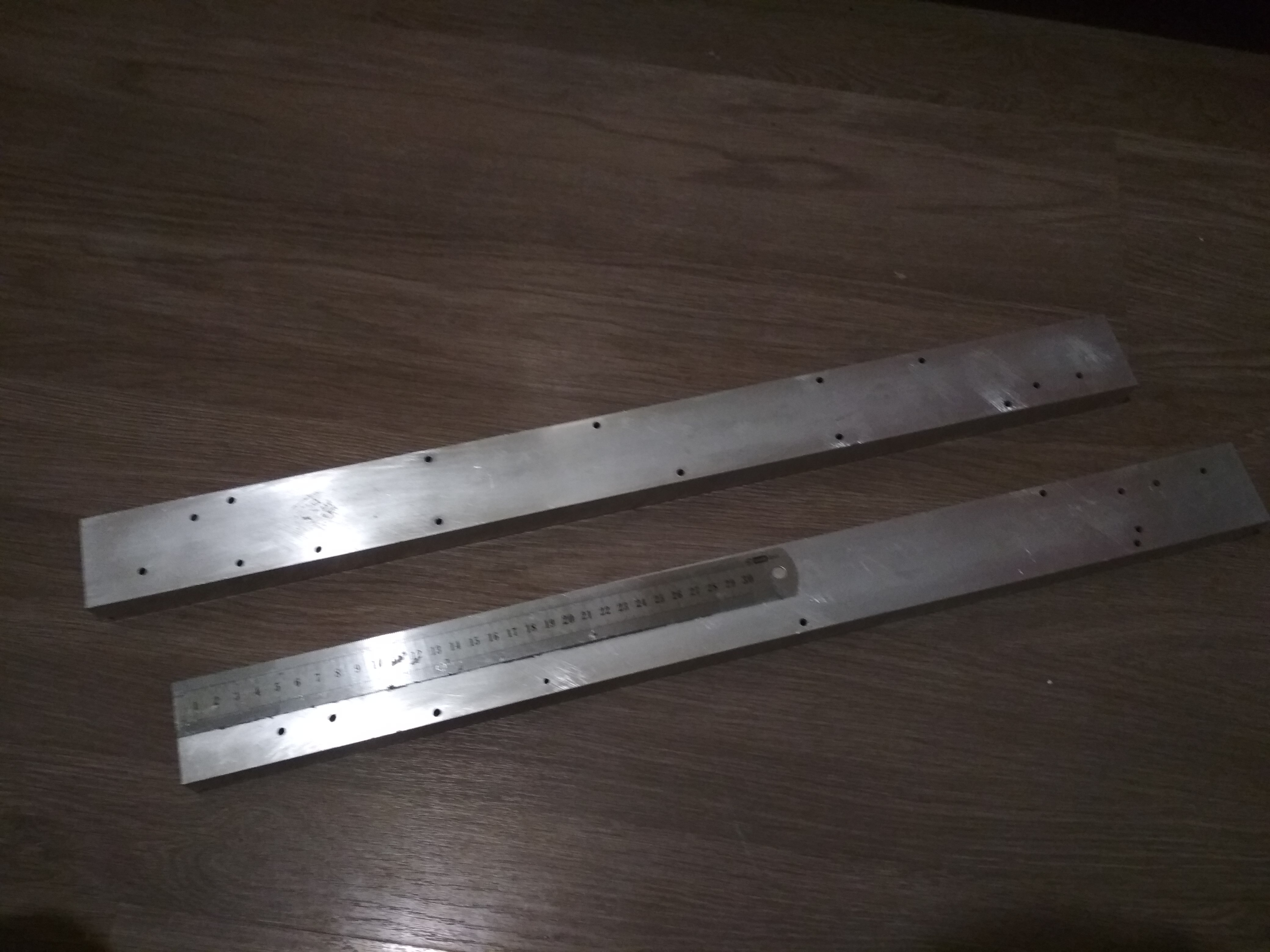

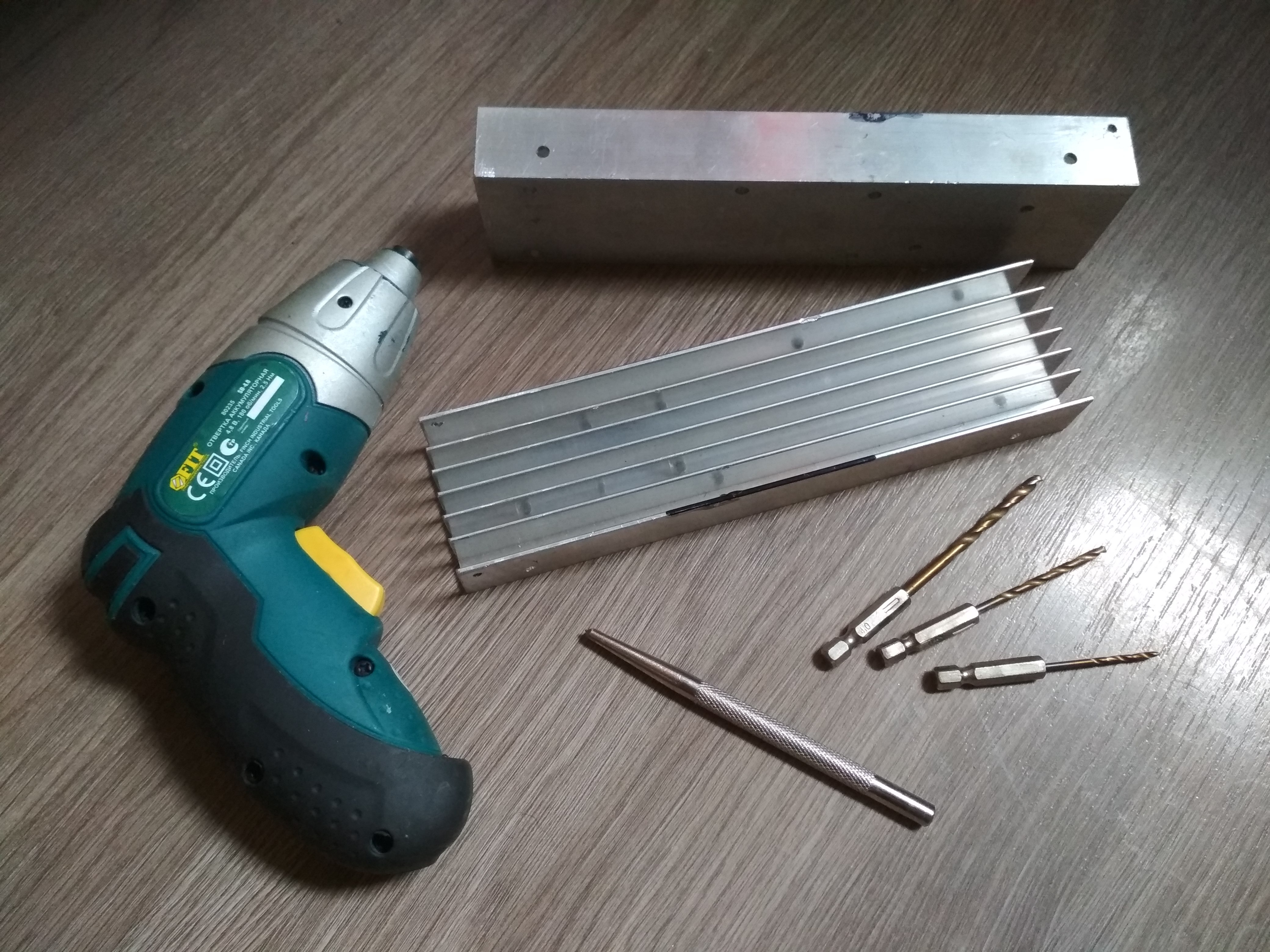

И в итоге всех манипуляций с пилкой и напильником, получаем две вот таких заготовки...
Далее я стал думать как бы их скрепить между собой... 🤔
И придумал вот чего :

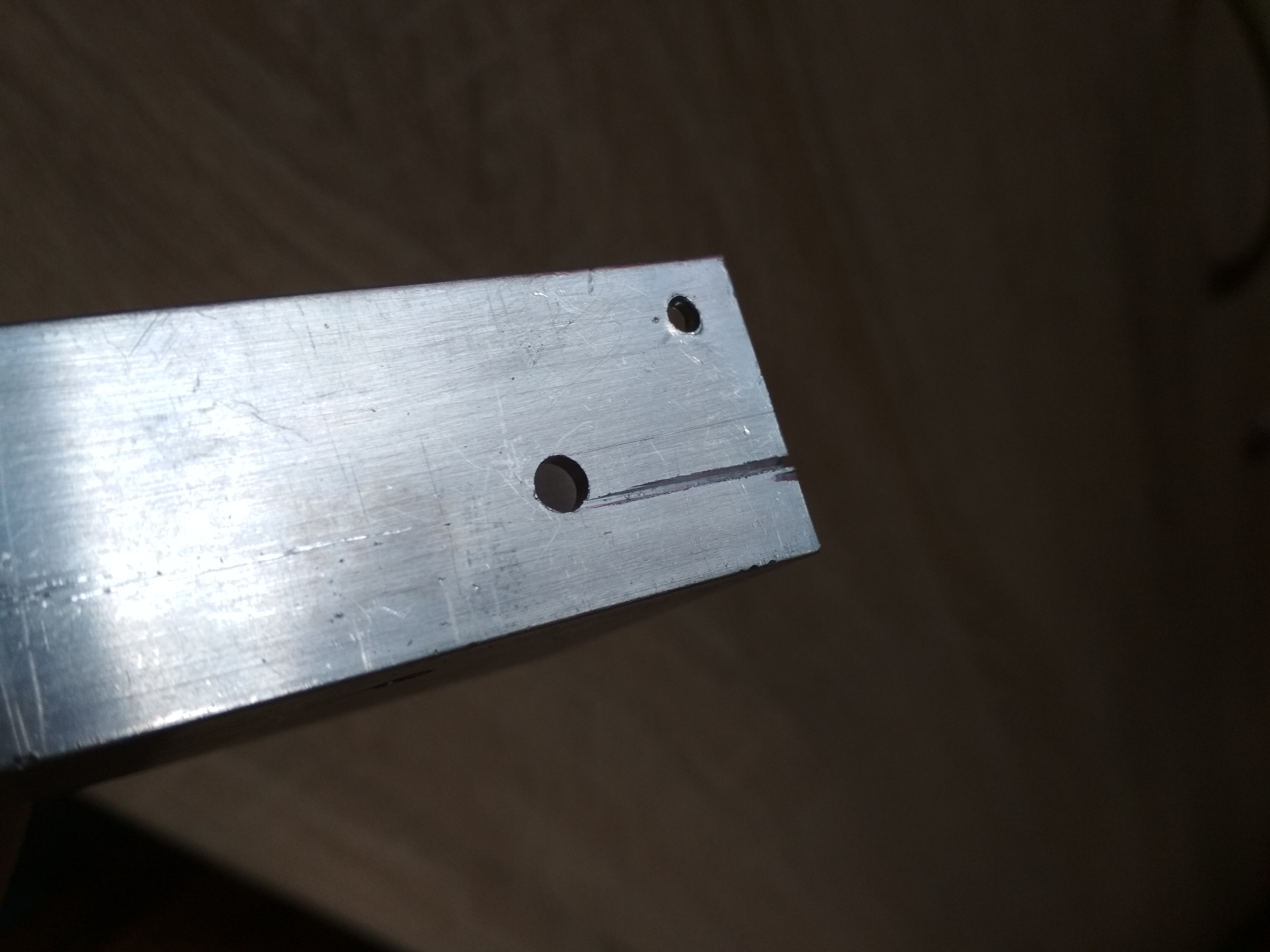

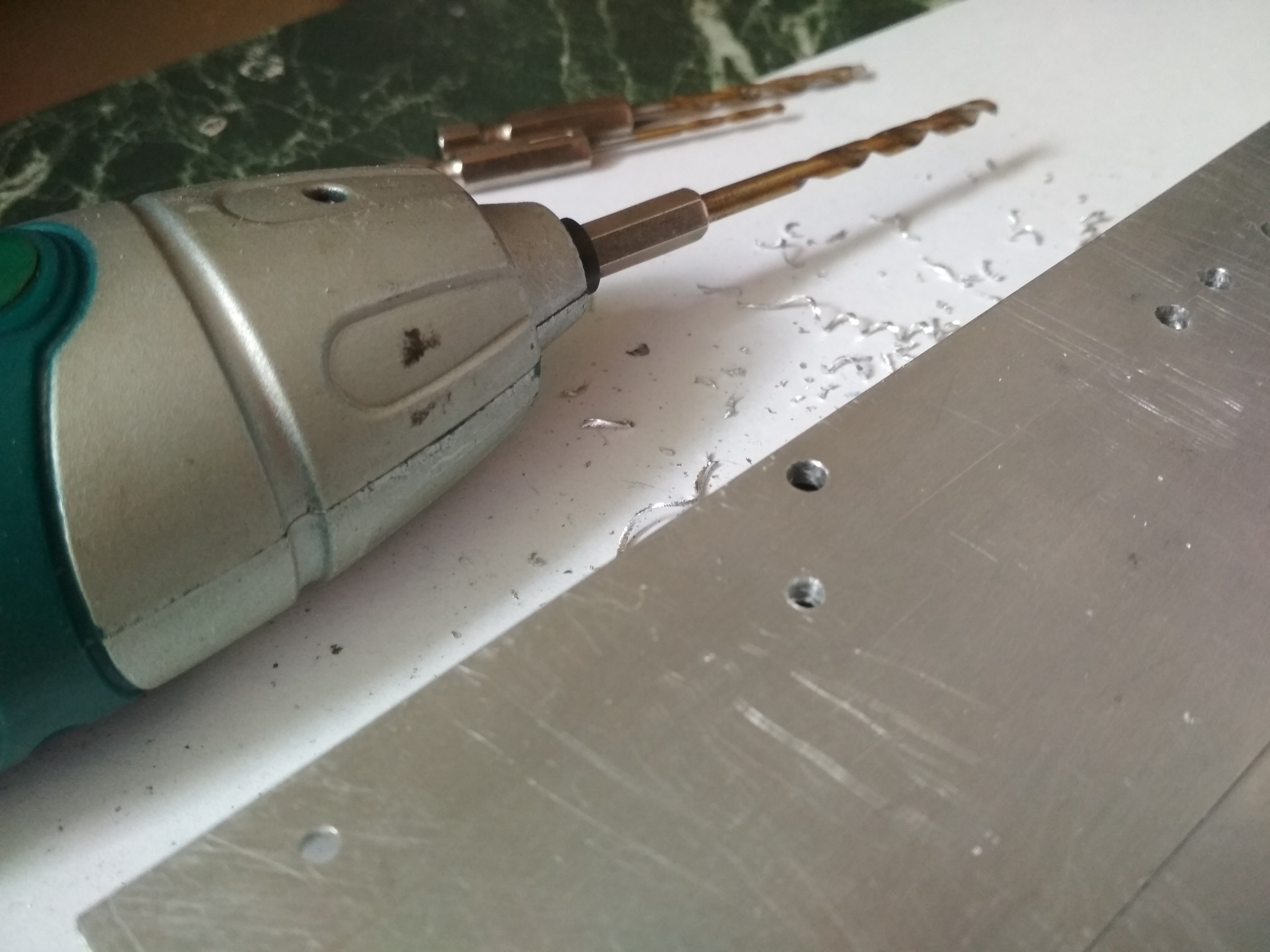

Я взял свою "пукалку" (так я электроотвертку свою называю 😆) и просверлил отверстие недалеко от края...

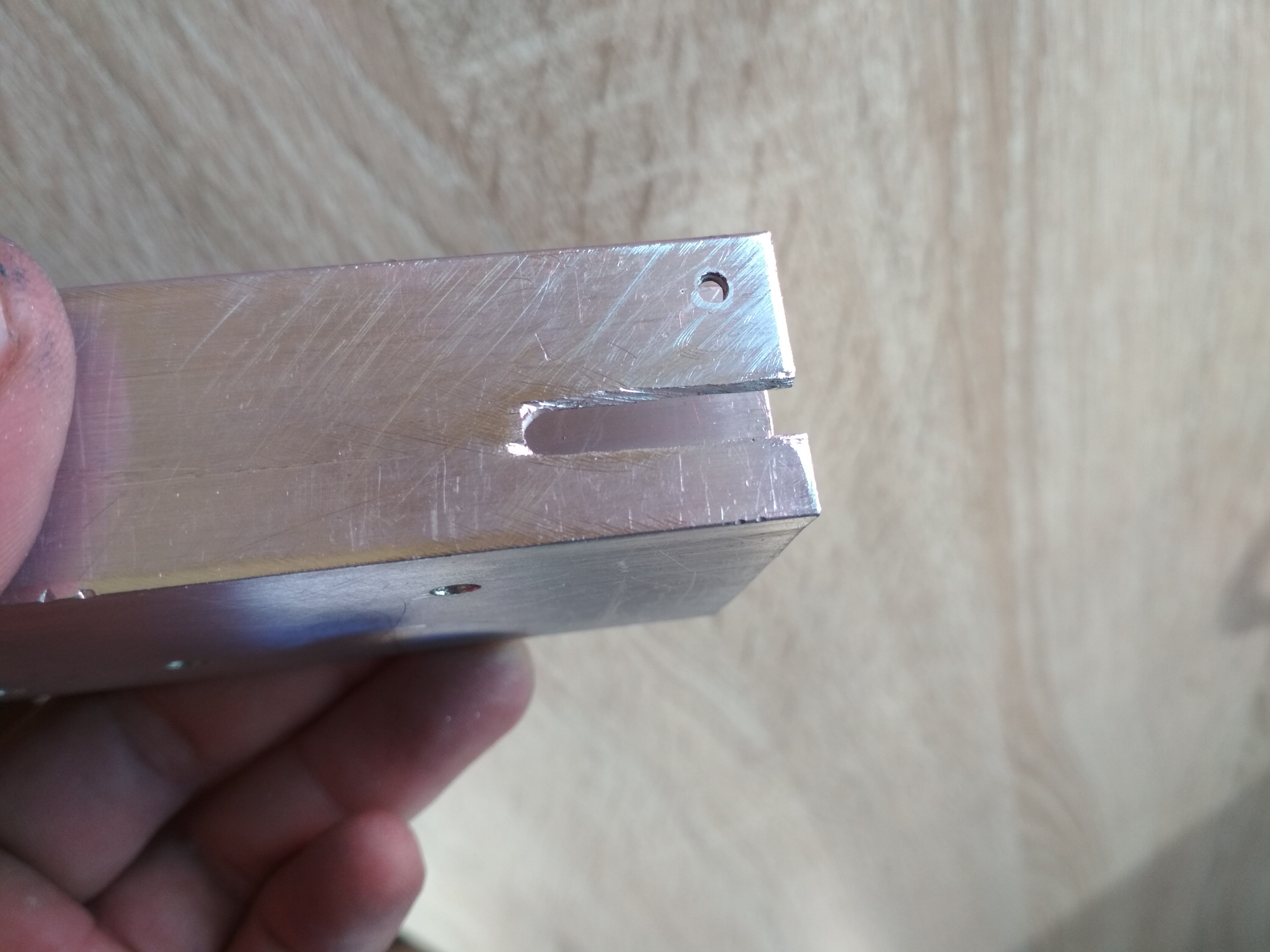

Затем сделал полотном по металлу пропилы и убрал ненужное...

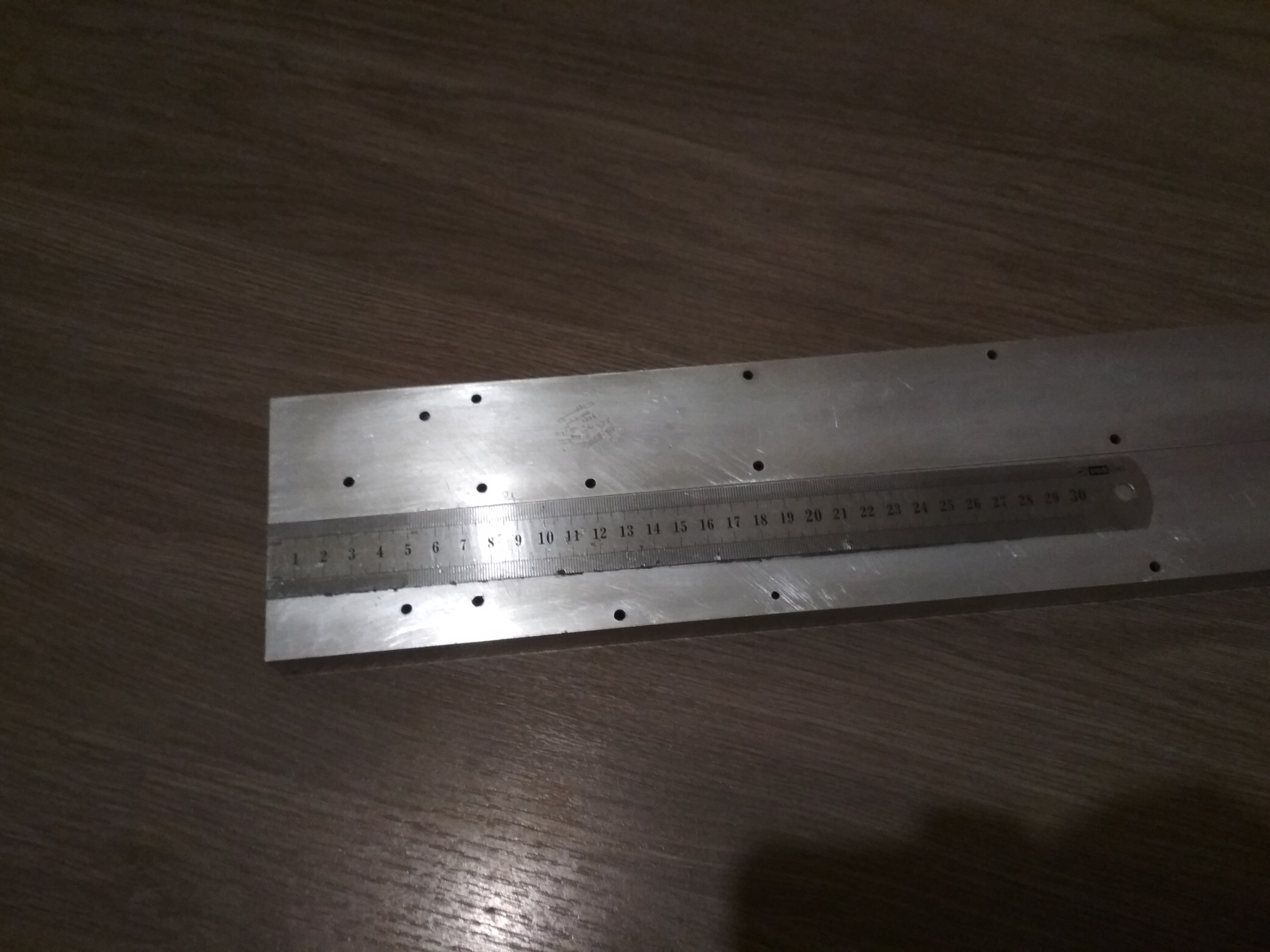

На другом же отрезке радиатора, я сделал просто отверстия...
И затем скрепил обе делали вместе, соблюдая плоскость.
Для этого положил оба отрезка радиатора на ровную поверхность и стянул винтами. Сперва с одной стороны, потом с другой:

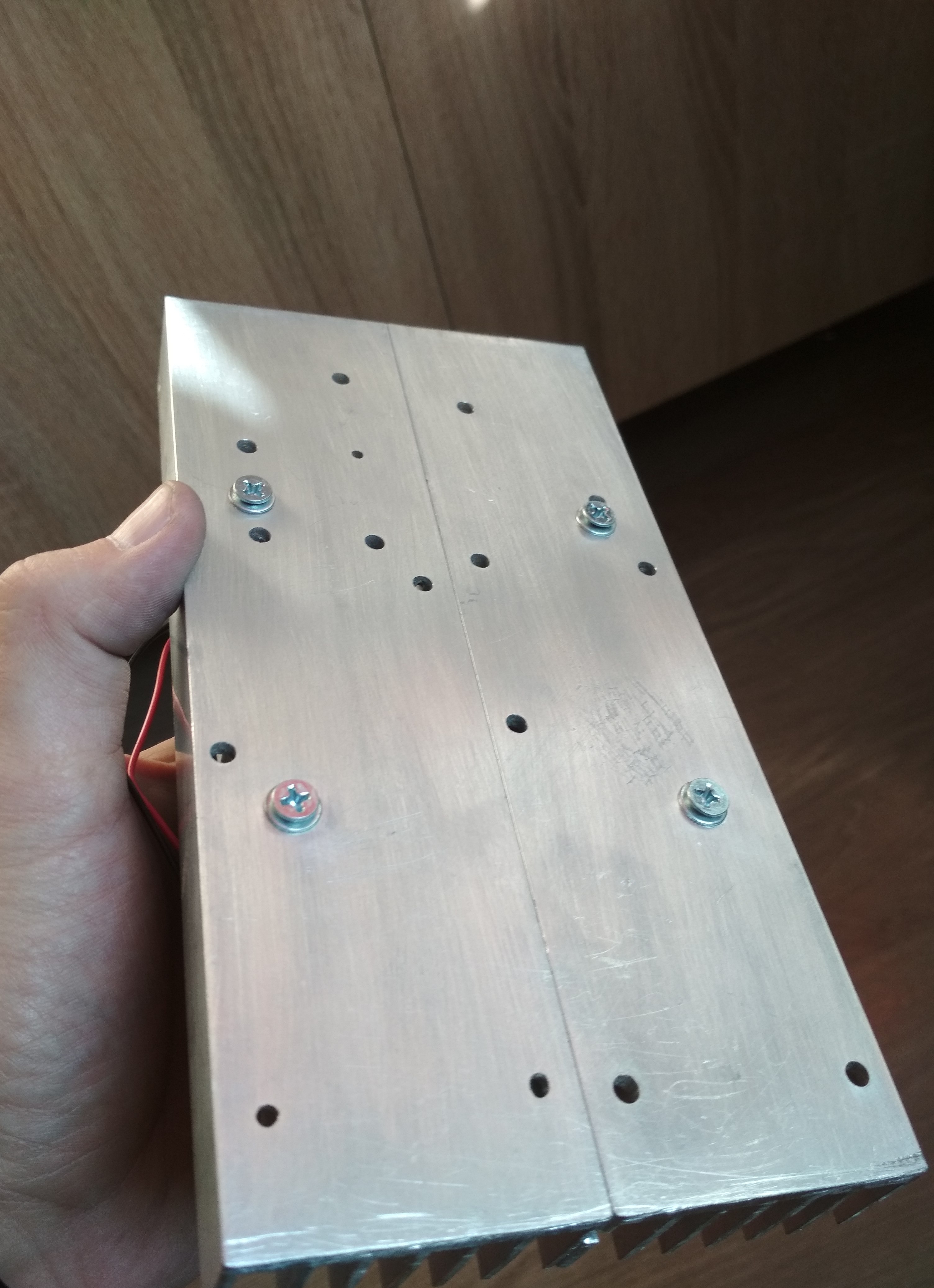

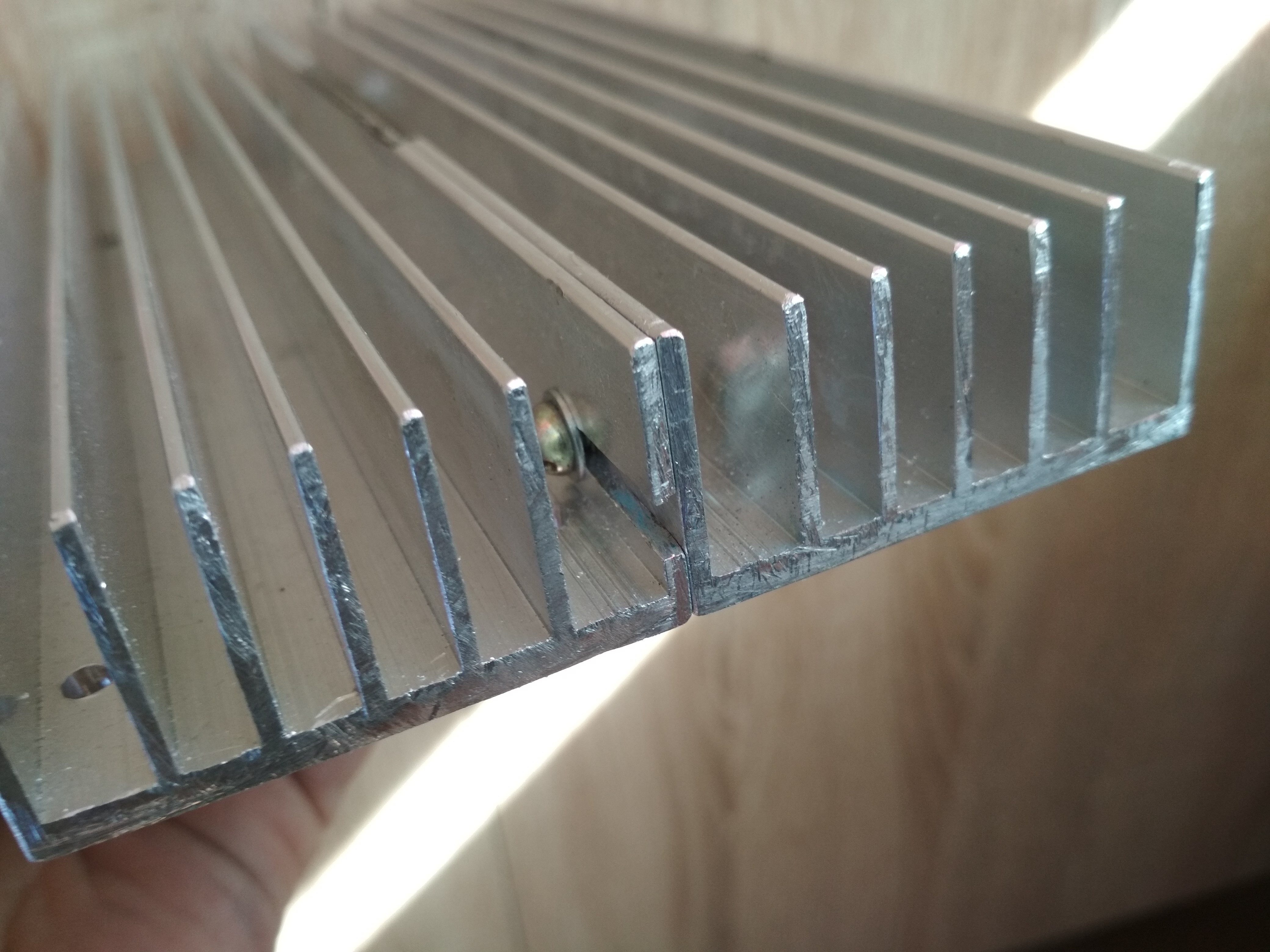

И в итоге получился вот такой радиатор увеличенной площади. 😉

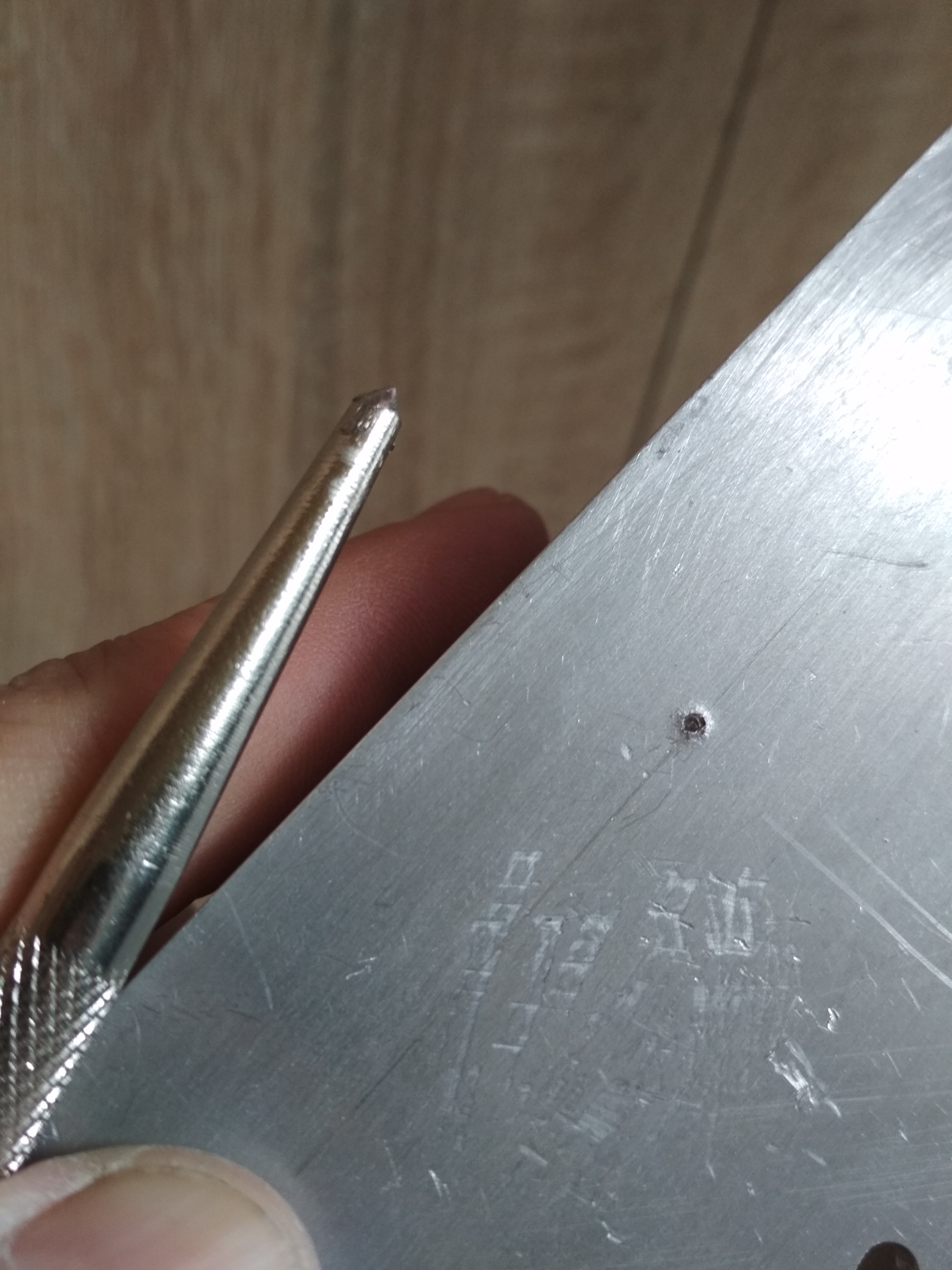

Далее я взял керн и разметил (накернил) место для крепления вентилятора охлаждения.

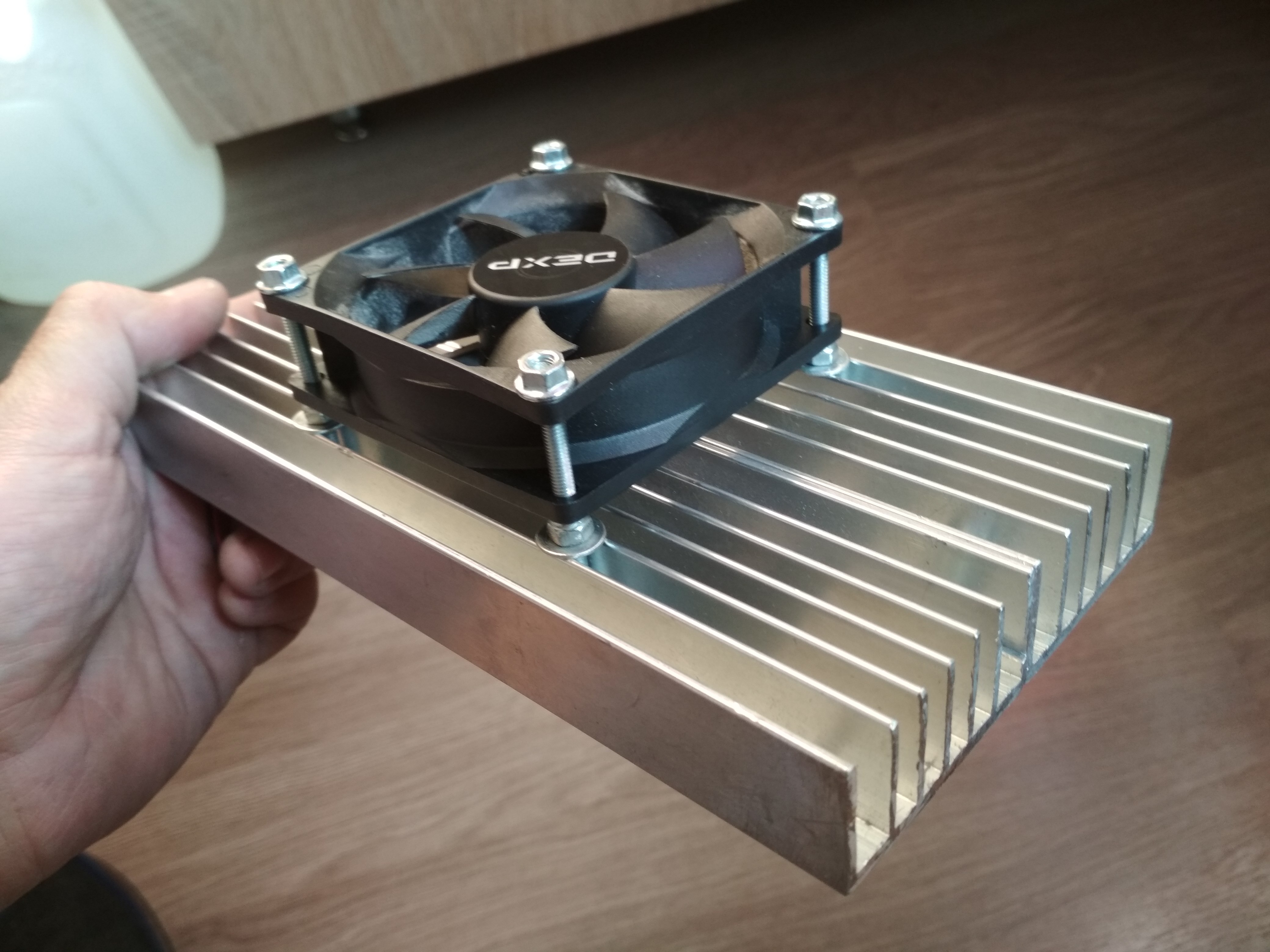

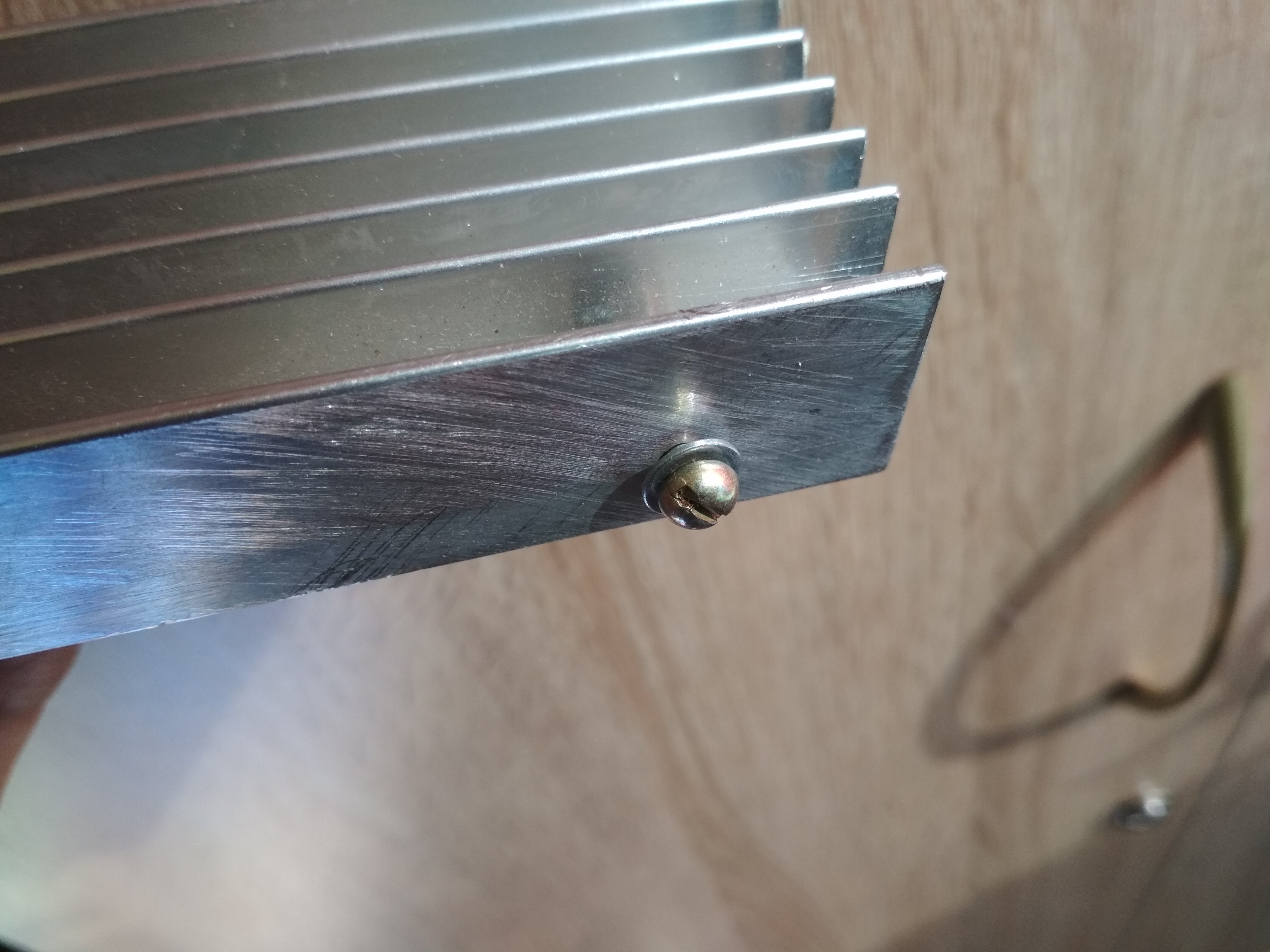

Хотел сделать в потай, но чёт в итоге сделал так:
"Часть вторая."
🔌Электрическая оснастка.
Далее пришло время для "электроники"...

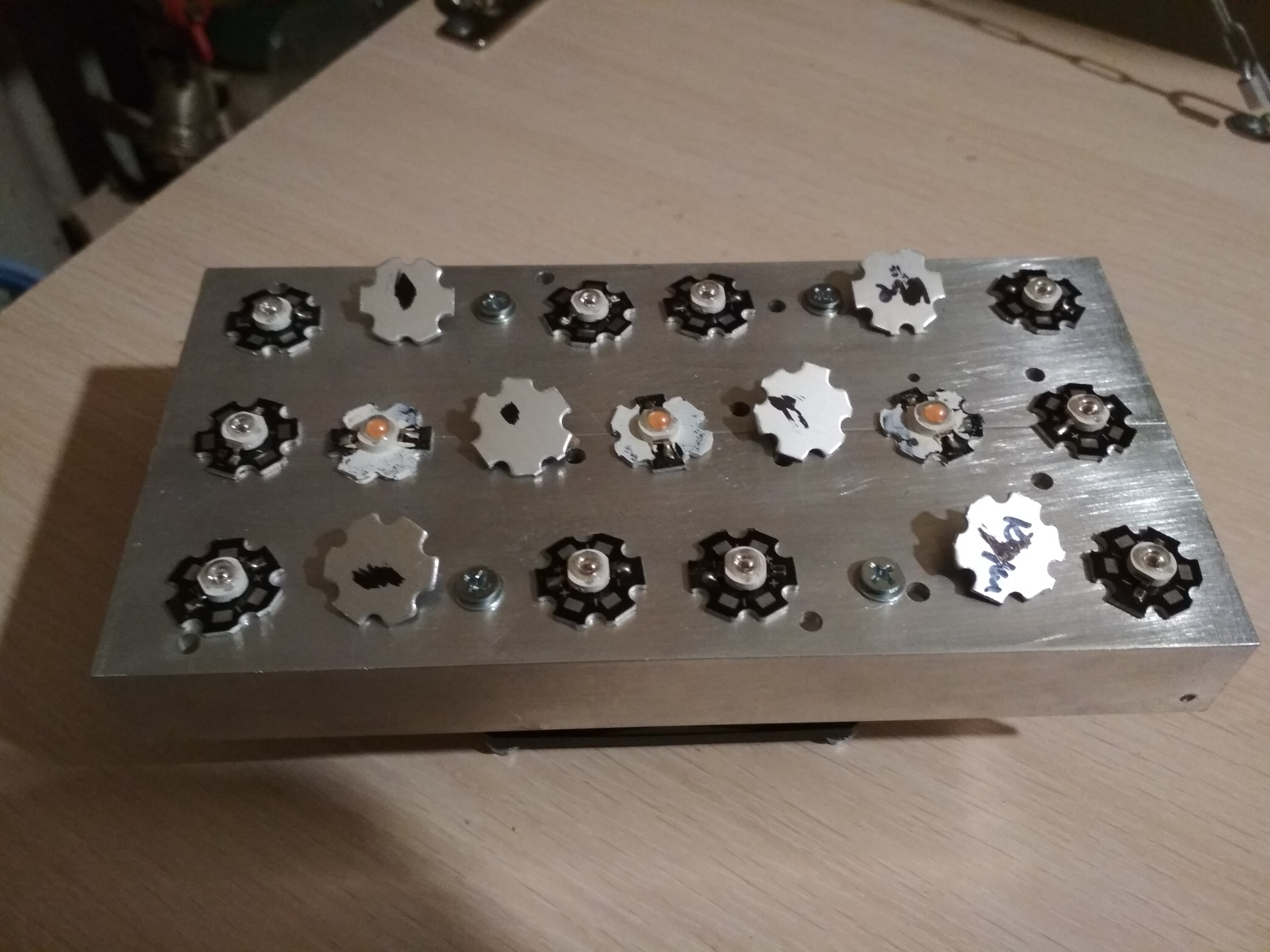

Сперва прикинул что и где будет располагаться...

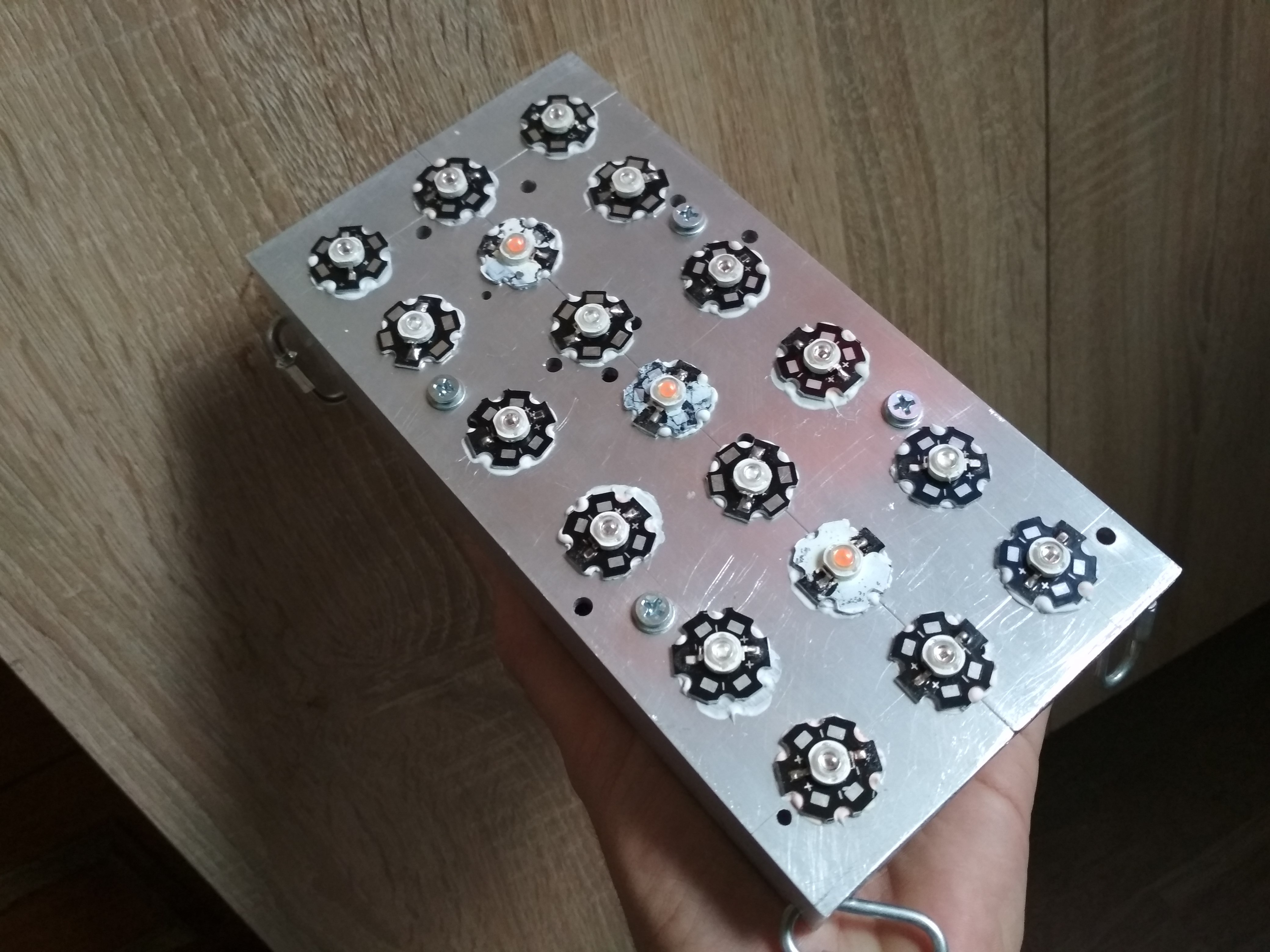

Ну а потом всё приклеил термоклеем GD9980 с того же АлиЭкспресса. Маленькие такие тюбики. ;)
Получилось не много коряво, но мне её и не в Лувр нести. 😂

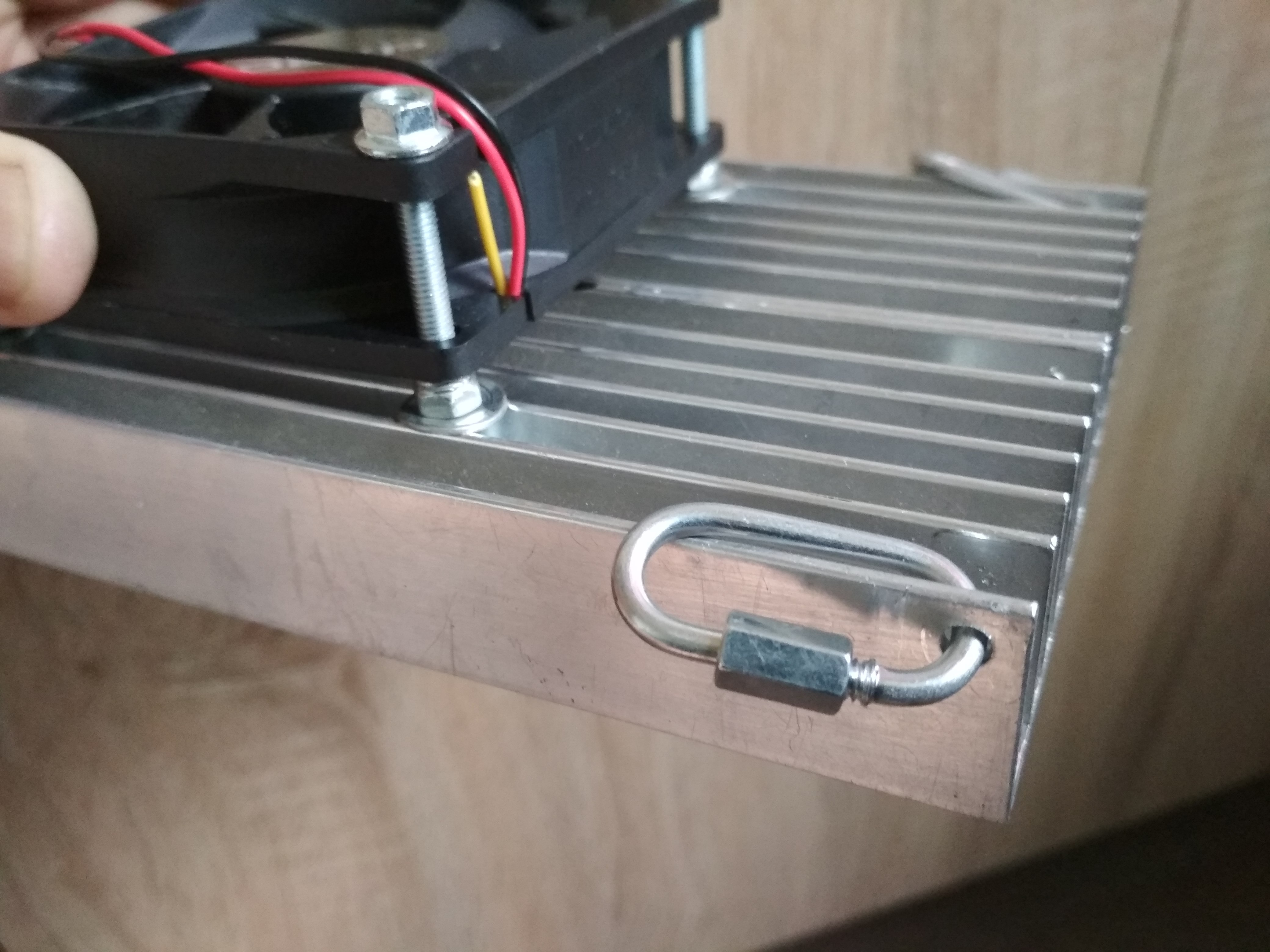

Заодно, между делом, притулил карабины для подвеса, но которые вскоре снял (на время), так как они гремели и всячески мешали дальнейшей сборке. 😒

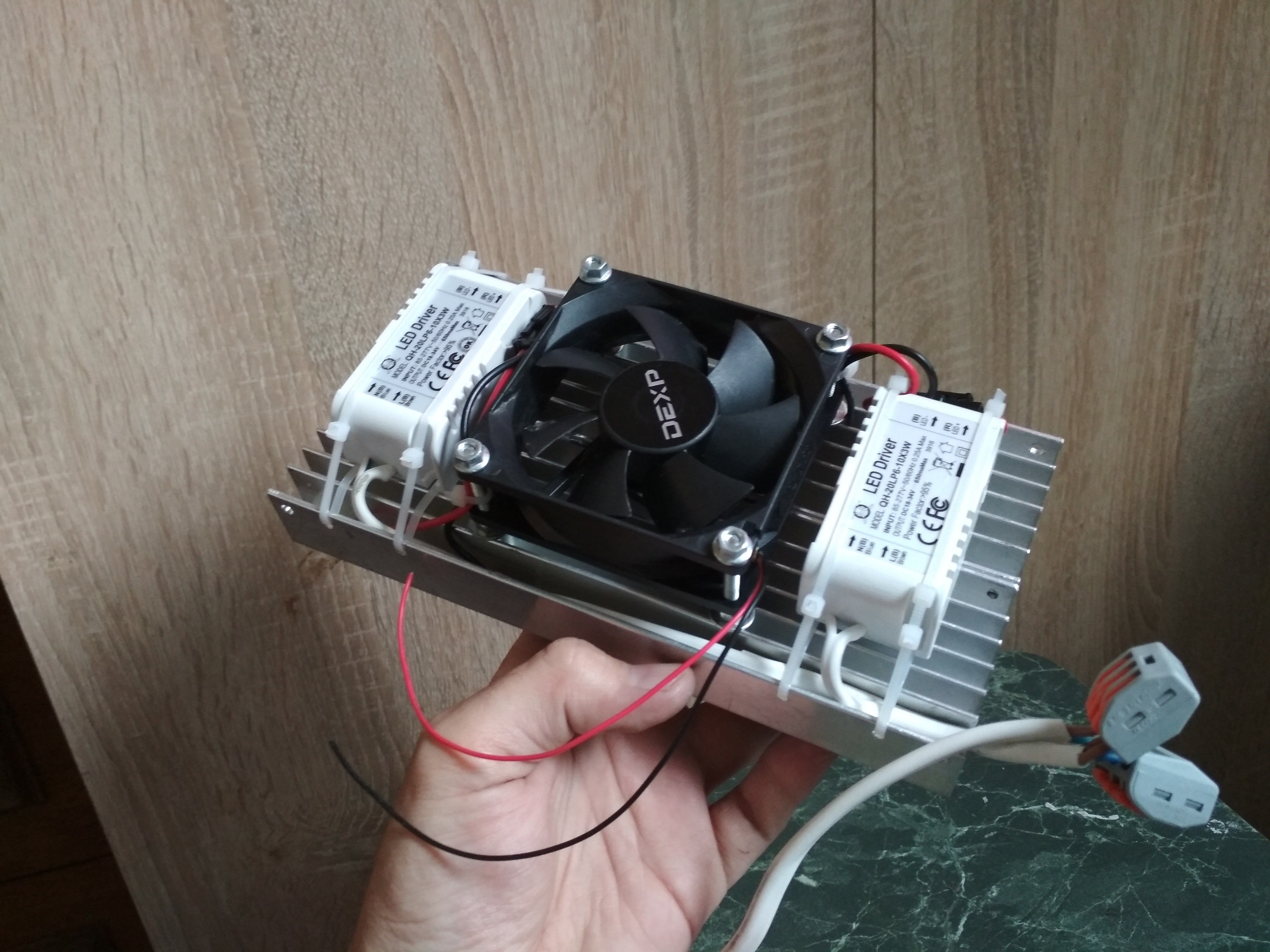

Так же закрепил на стяжках драйвера для питания светодиодов:

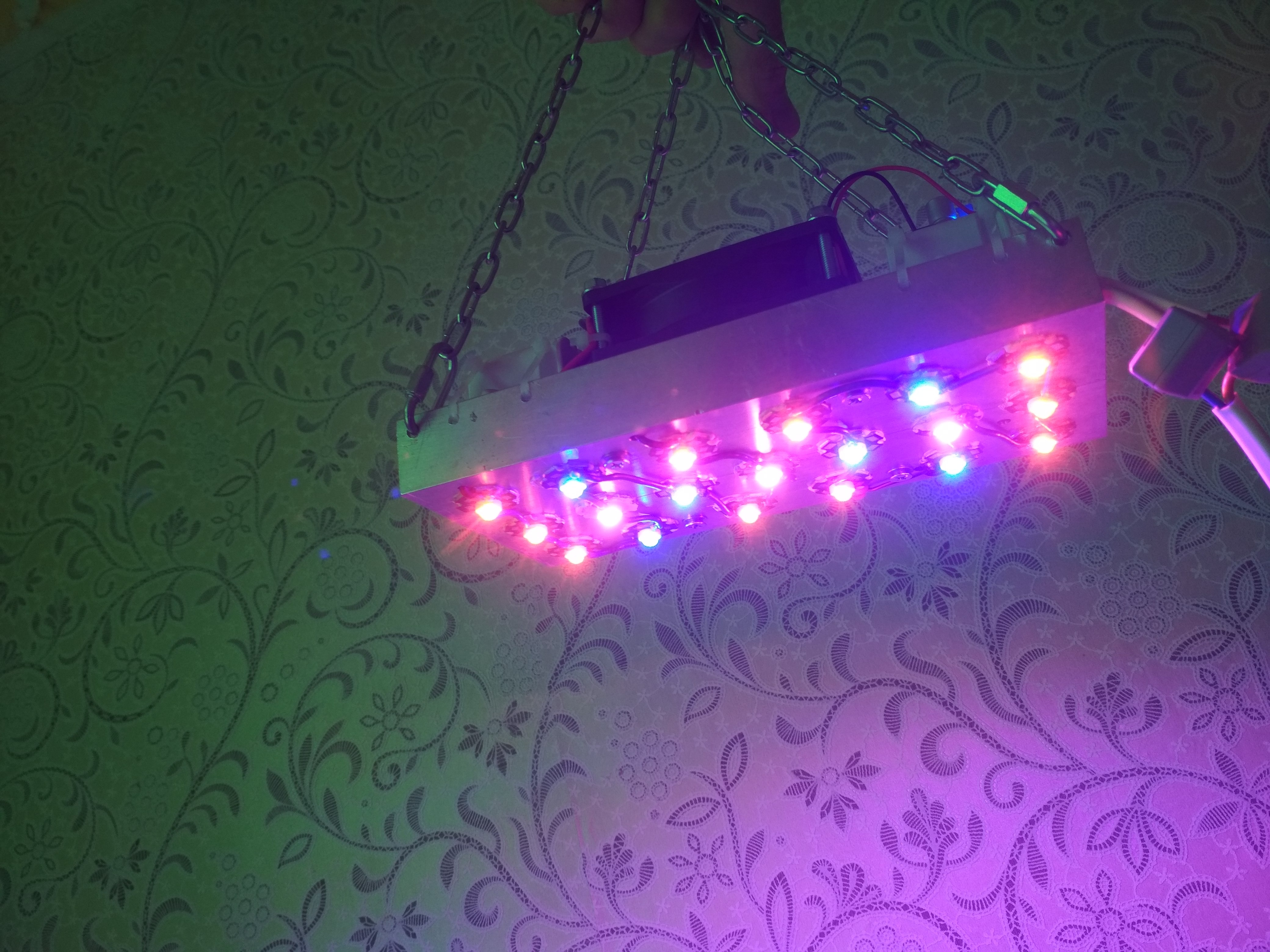

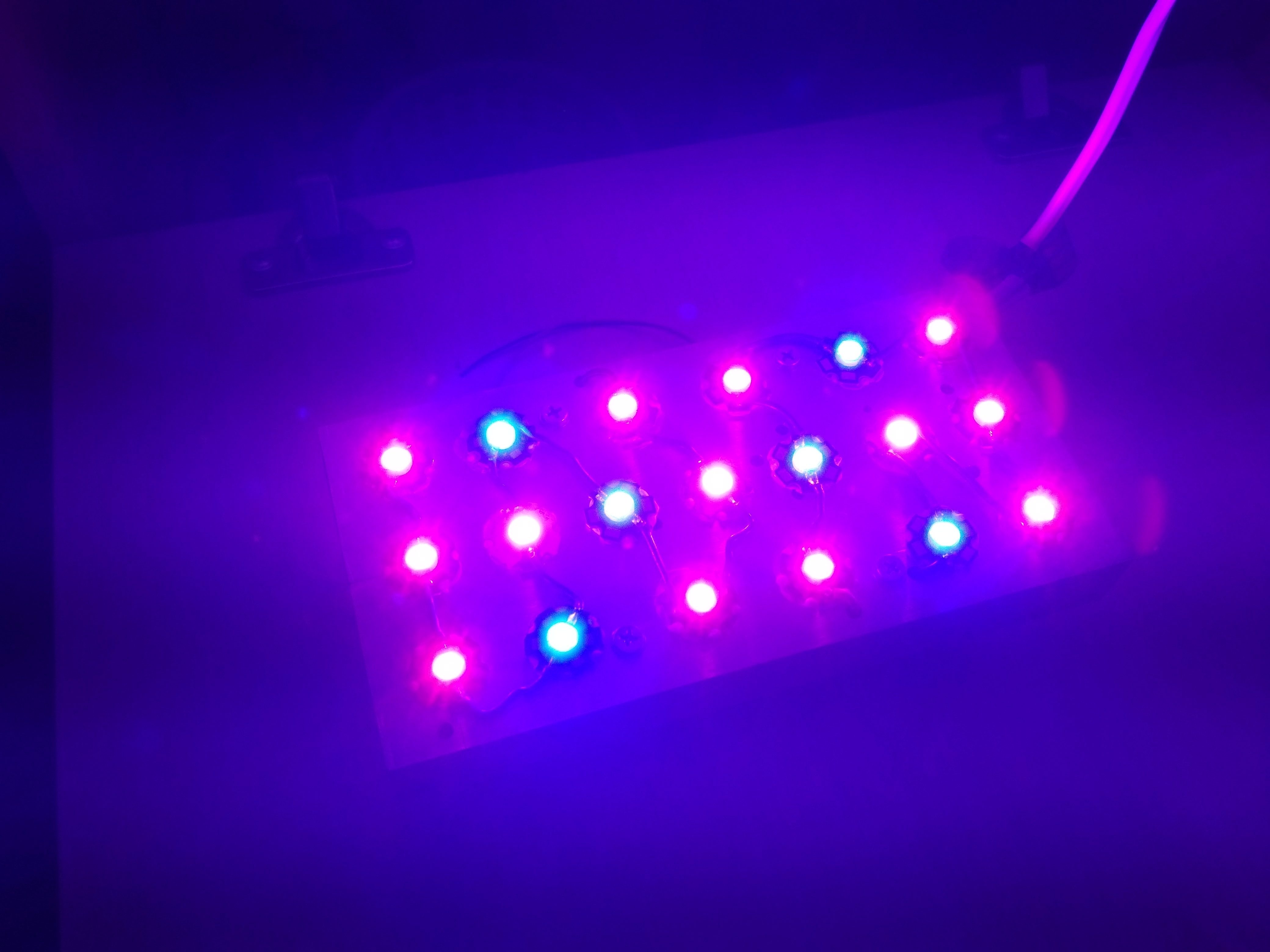

Ну а далее, я спаял эти самые светодиоды в два контура (по 9 и 10 светодиодов на контур) и произвёл пробный запуск...
Затем пришло время для охлаждения...

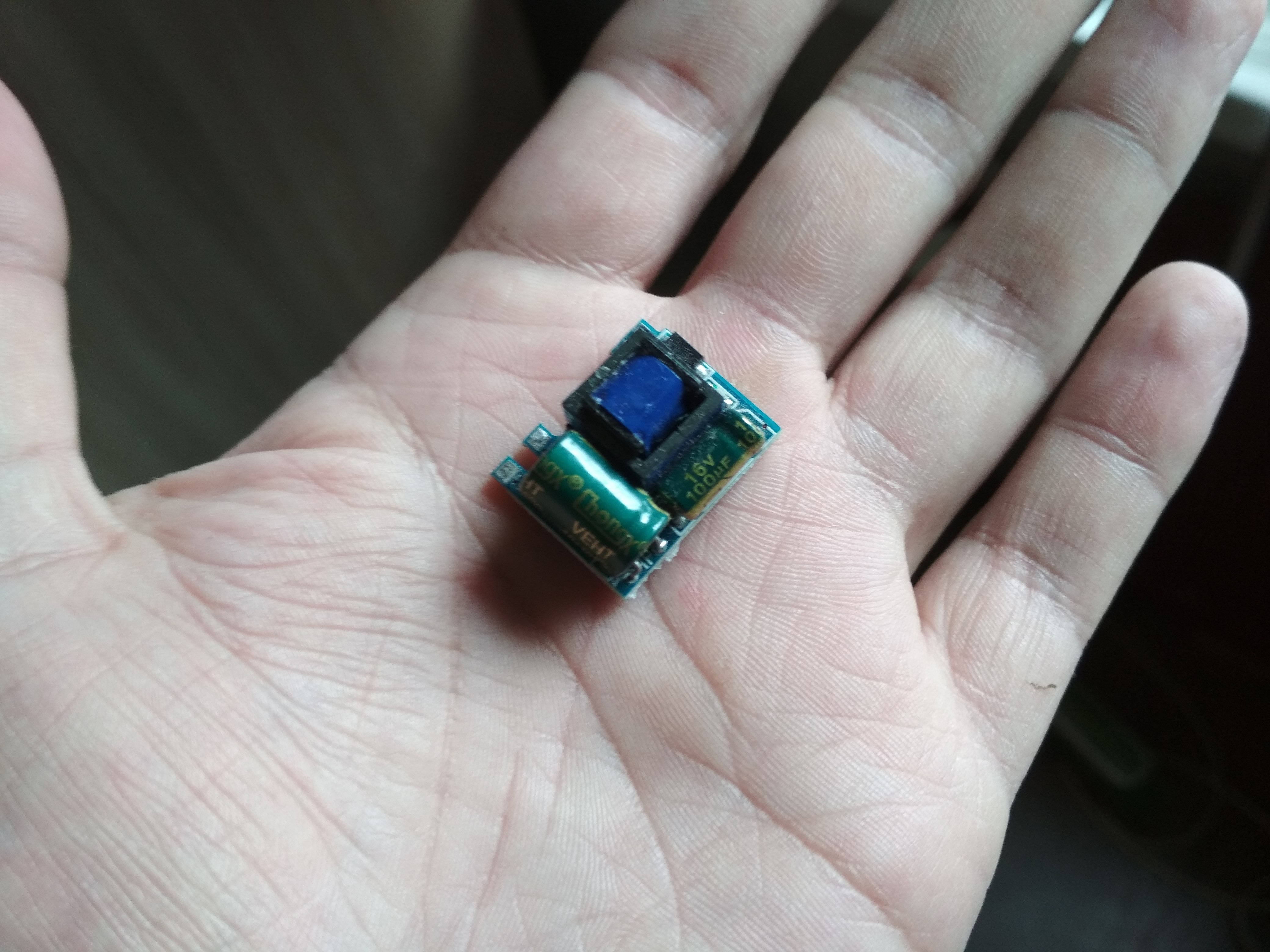

Сперва думал воткнуть вот такой понижающий модуль питания с 220V до 5V...

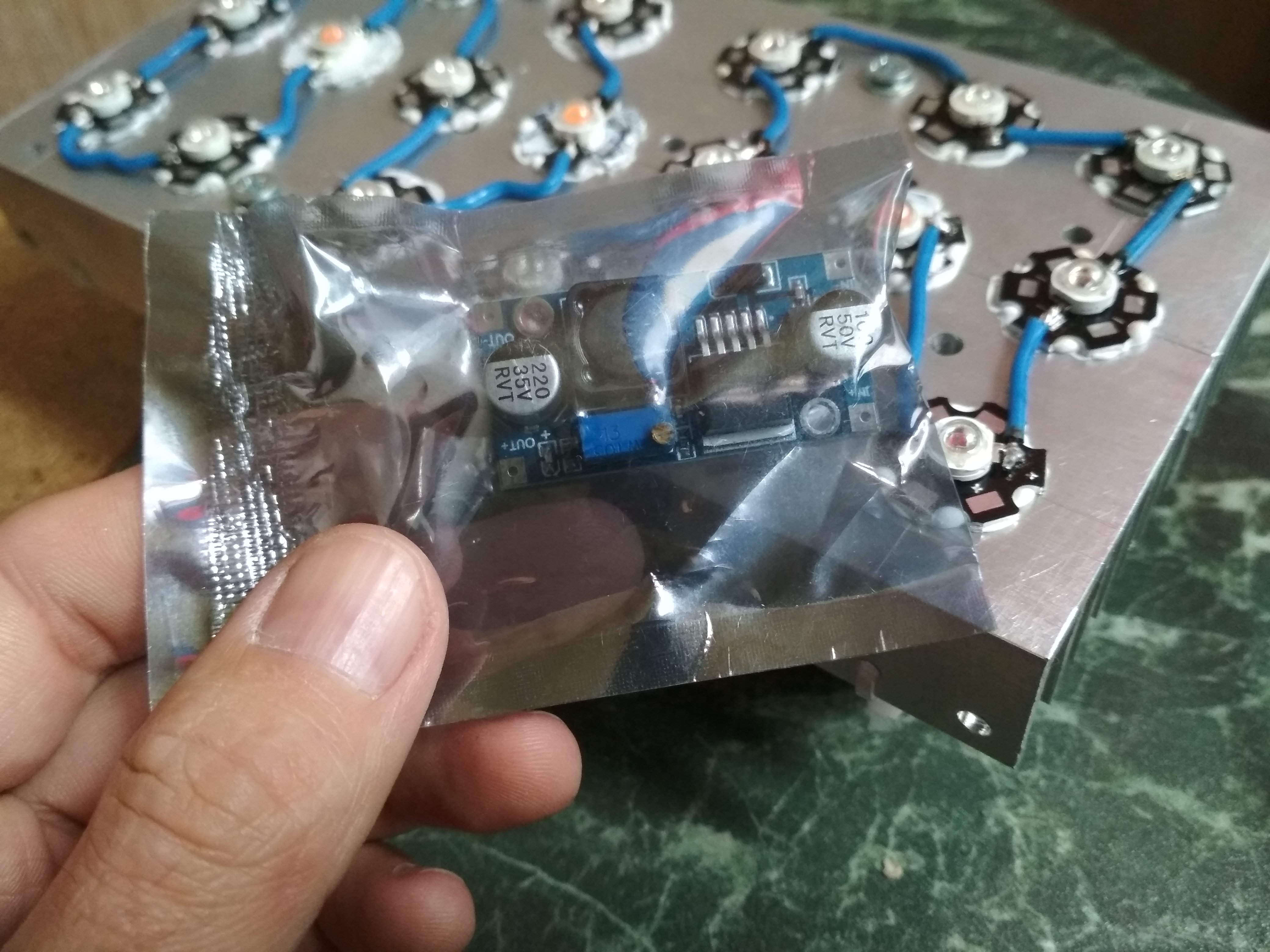

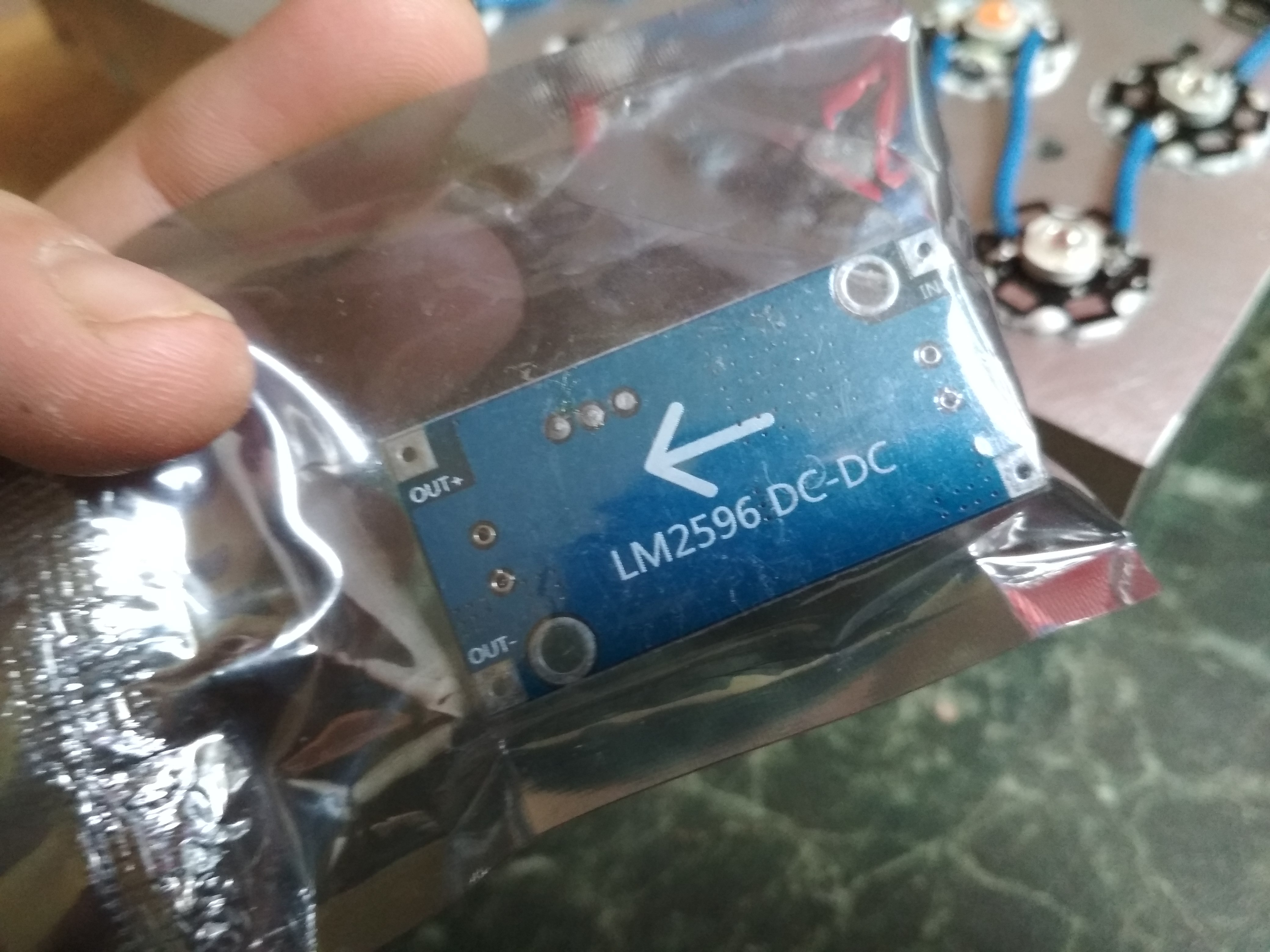

Но в итоге воткнул любимую LMку... 😉
Особенности:
DC-DC понижающий преобразователь LM2596.
Питание:
Выход: 1,23V - 30 V
Входное напряжение: 4V - 35 V
Выходное напряжение: 1,23V - 30 V
Входной ток: 3A (максимум)
Технические характеристики:
Эффективность преобразования: 92% (самый высокий)
Частота переключения: 150 кГц
Выходная пульсация: 30 мА (максимум)
Затем, эту самую LMку, я подключил к кулеру и одному из драйверов, на котором оставался больший (запас) вольтаж после включения светодиодов и настроил её на выход в 10.5 вольт. 😉

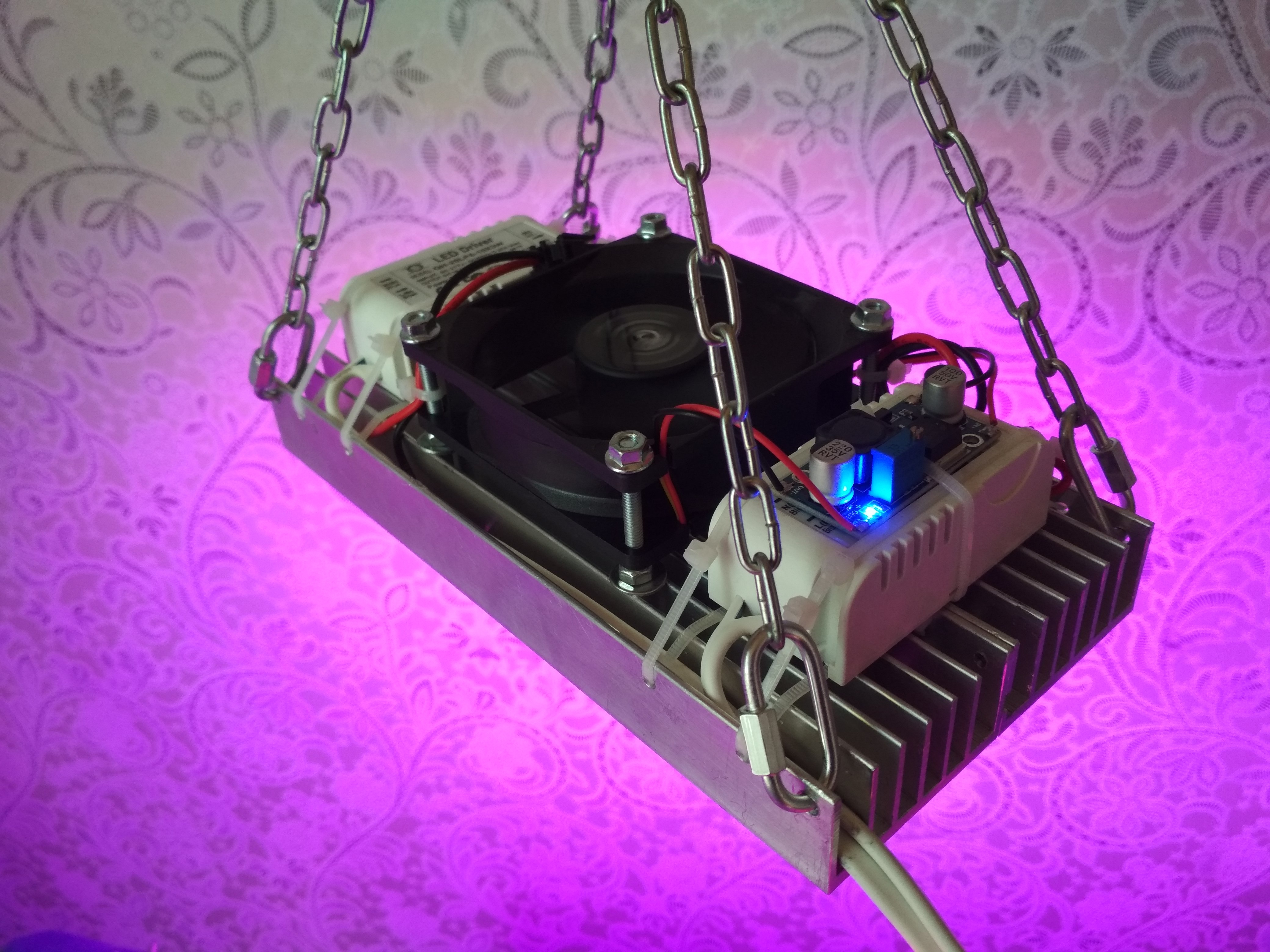

Ну и в общем то всё...
На этом наша лампа для досвета растишек готова!! Можно пользоваться. 😉

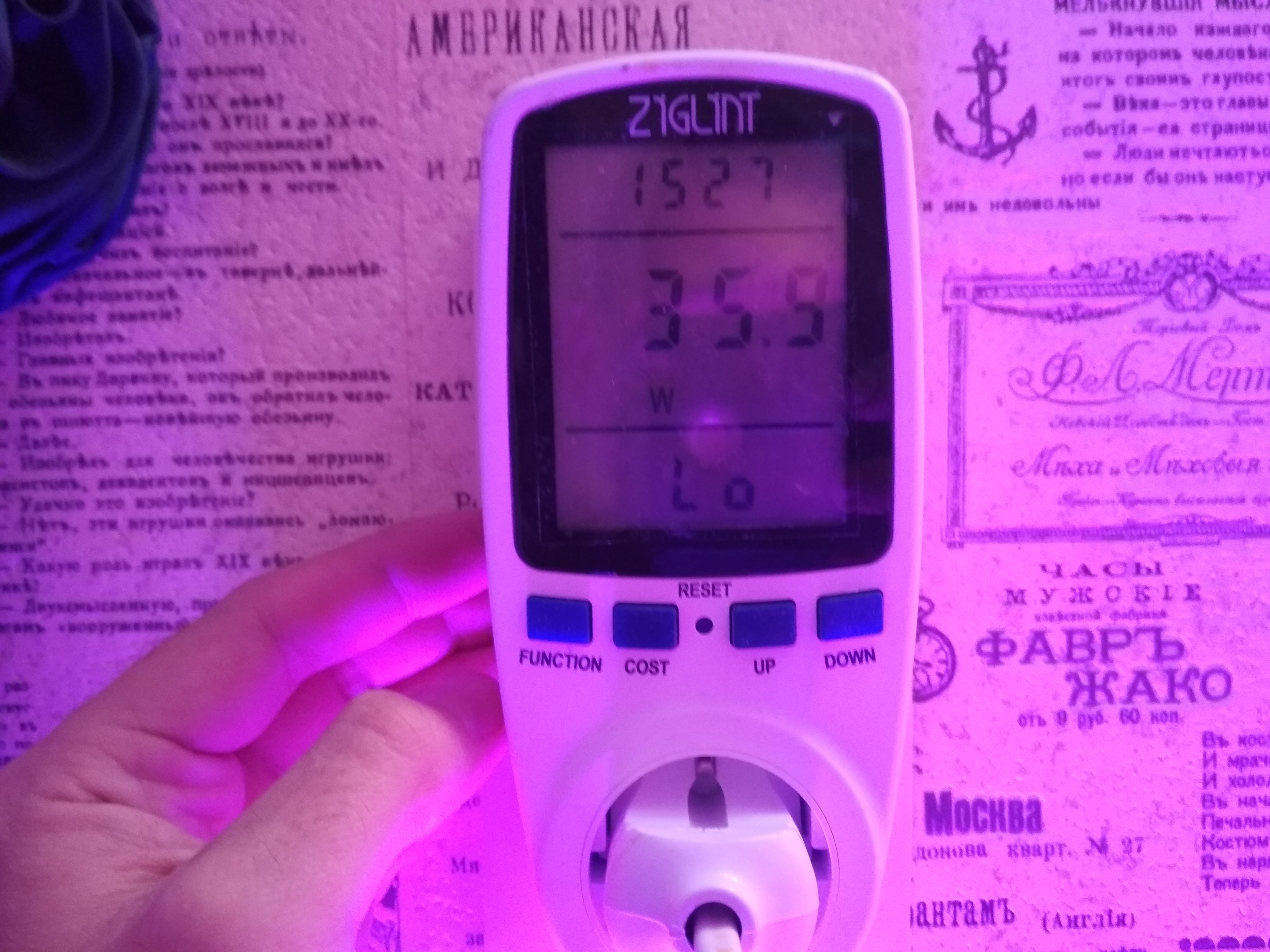

В заключении хочу отметить потребление из розетки сей аЦкой машинки. 😈
А потребление её составляет, всего то почти 36 Ватт с учётом кулера. 🙃
Вот вам и трехватные светодиоды с Али!! 🤣🤣🤣
Не хитрая такая математика, НО!!
Думаете мало? 😏

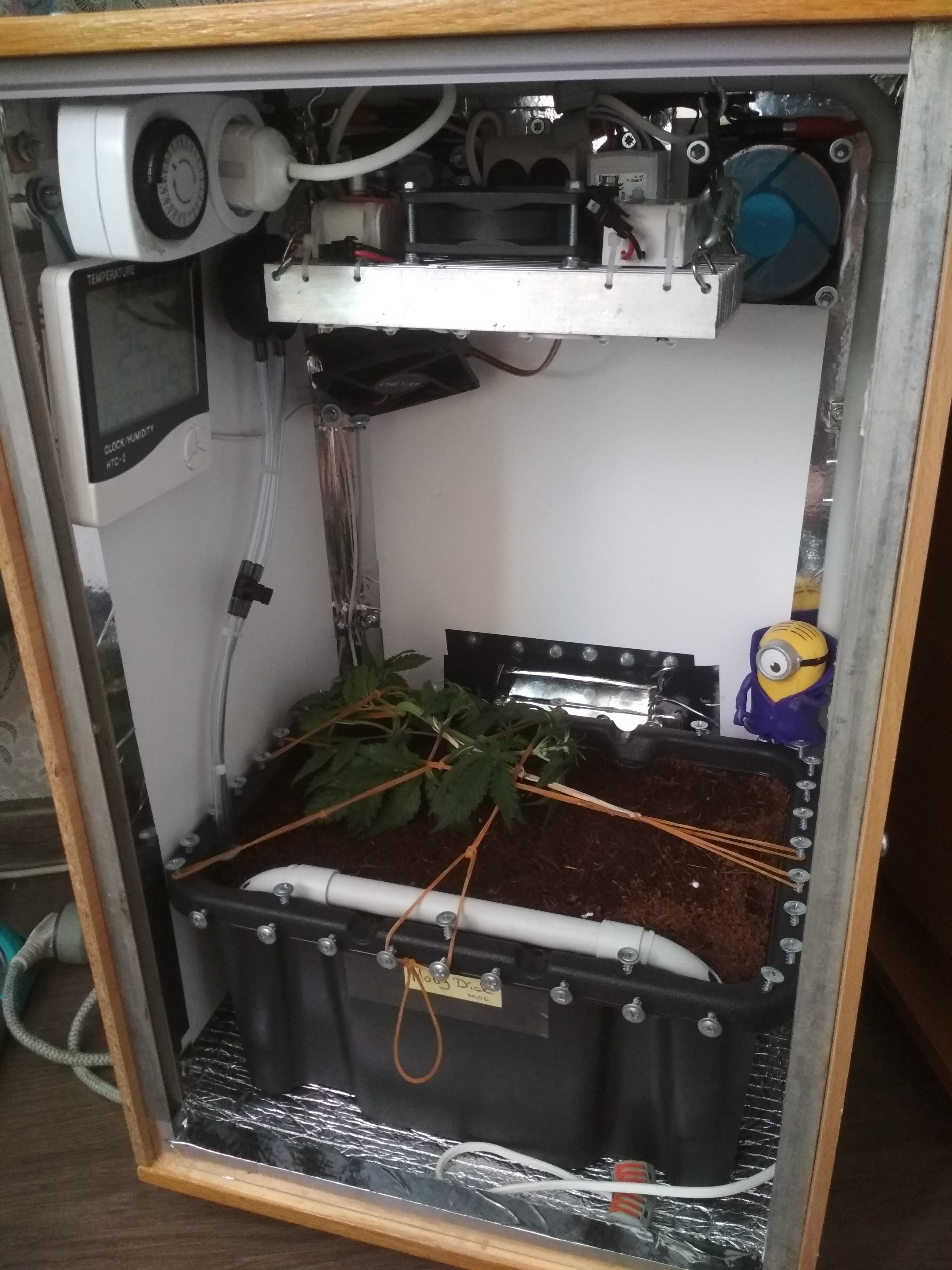

Я тоже так считал, пока не протестил точно такую же лампу в своей "табуретке".
Результат, если честно, меня больше чем поразил...
Не верите, посмотрите сами. 🙃

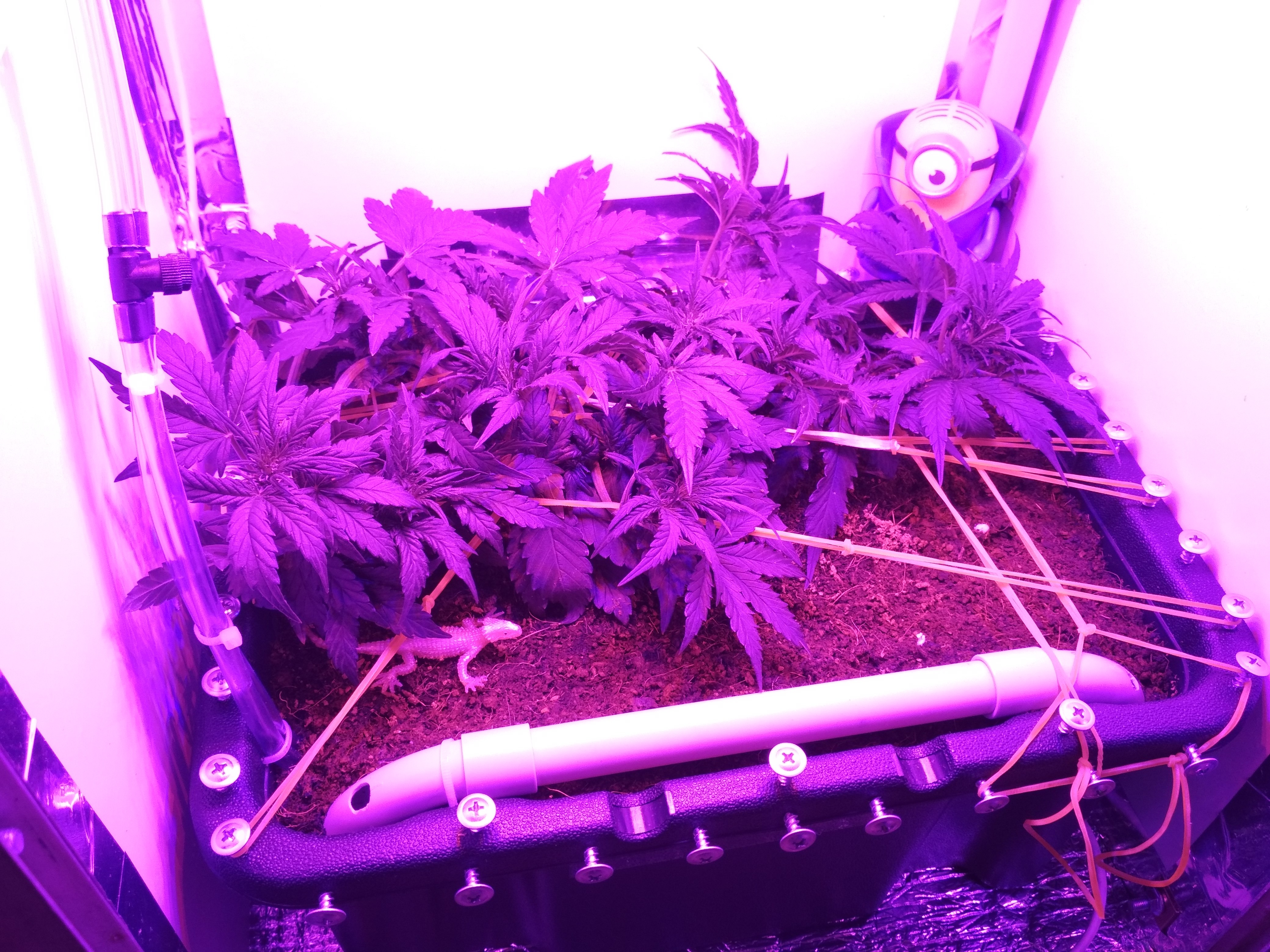

Пациенка чувствует себя хорошо. Дыхание и пульс в норме... 😆
Но главное!! Всё растёт!! И замечу, достаточно не плохо. 😊

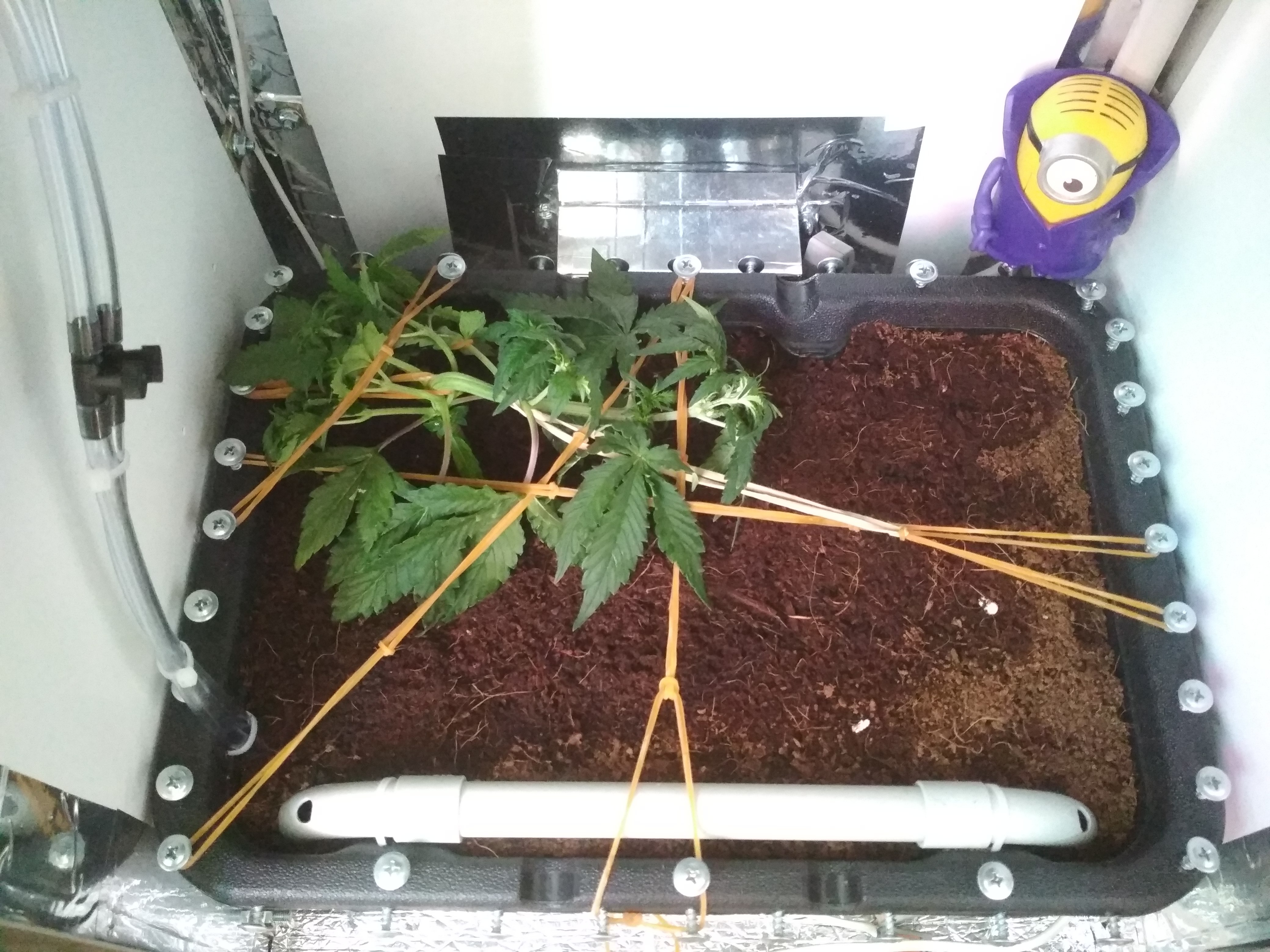

Вот гляньте...
Разница в фото всего то десять дней. 😏
Опять не верите? 😏
Заходите в чат, там можно практически "онлайн" наблюдать за этой растишкой. 😜
Ну и наверное вы занялись вопросом что это за диоды и какого они спектра?
Отвечу :
Диоды с Алиекспресс. 😎

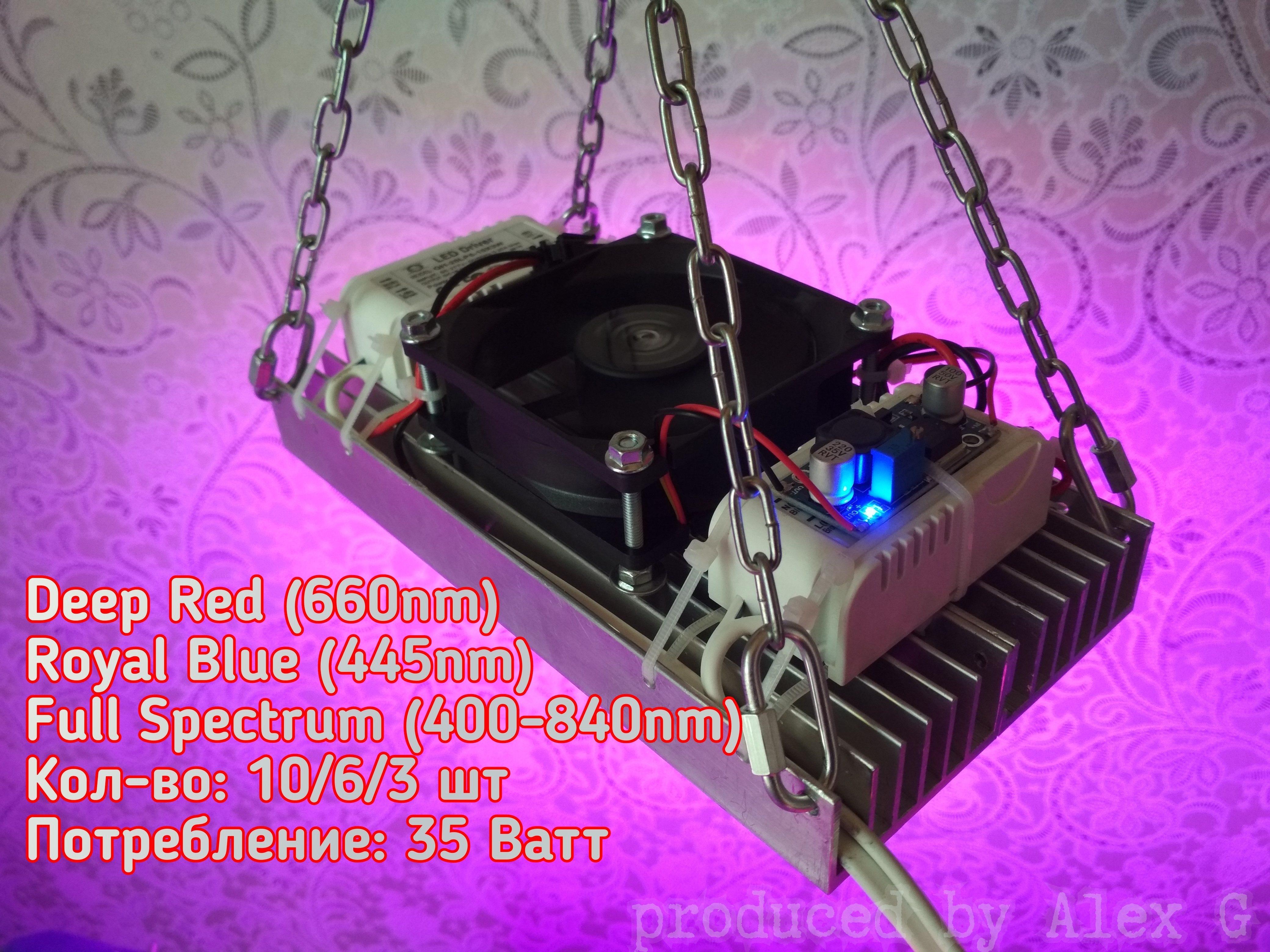

А по спектру вот :
Ну и на этом у меня всё,
- "До новых встреч друзья!!" 😉
Джа с нами, Лигалайз не за горами!!
P. S. - Буду рад подписке на канал Growbook 🌿 (не забывая вкл. уведомление 😉) и прошу в гости в ЧАТ, где можно обсудить какие либо вопросы по теме гровинга, да и просто пообщаться.
Не переключатесь!!!
Впереди много интересного...
Всё только начинается. 😉
