Как устроен УЗИ-аппарат Mindray DC-80

Содержание:

1. Внешний вид системы
2. Внутреннее устройство
3. Таблица запасных частей

Дорогие читатели.

Мы приступаем к обзору стационарных УЗИ-аппаратов Mindray. В этом выпуске мы расскажем об относительно новом для российского рынка медтехники аппарата — Mindray DC-80.

Внешний вид системы

Внешне аппарат очень похож на снятый с производства DC-8, принципиально расположение главных узлов не изменилось. Однако восьмидесятка в разы превосходит восьмерку по железу. Mindray DC-80 может составить конкуренцию таким системам, как Voluson S8/ S10, Logiq S7, Affinity 70, Medison HS70A и т.д.

Рассмотрим, чем отличается DC-80 от предшествующей его модели.

Чем отличается

DC-80 оснащен монитором 23.8 дюймов с Full-HD разрешением и IPS матрицей. Диапазон регулировки высоты панели управления составляет от 790 мм до 990 мм, а размер пространства для коленей вполне свободный — до 290 мм.

Панель управления может вращаться, подниматься и опускаться, а угол поворота может достигать 90 градусов.

Изменился и сенсорный экран. Изображение стало четче, и он больше не встроен в панель управления.

Его можно регулировать на 51 ° - 81°. Экран поддерживает до 10 касаний и работу в медицинских перчатках. Изменился его формат: теперь его диагональ 13.3 дюйма, разрешение 1280x800.

Изменения коснулись и руки монитора, теперь дисплей может перемещаться в пространстве более плавно.

Внутреннее устройство

При разборе Mindray DC-80 расположение внутренних модулей не изменилось.

Сняв боковую панель, мы видим привычную, как и в предыдущей версии аппарата, "книжную полку" из плат. Это Front-End Unit

В передней части аппарата располагается похожая плата Probe Board.

Модуль Back-End как и в предыдущей версии остался прежнего рапсположения и Г-образной формы.

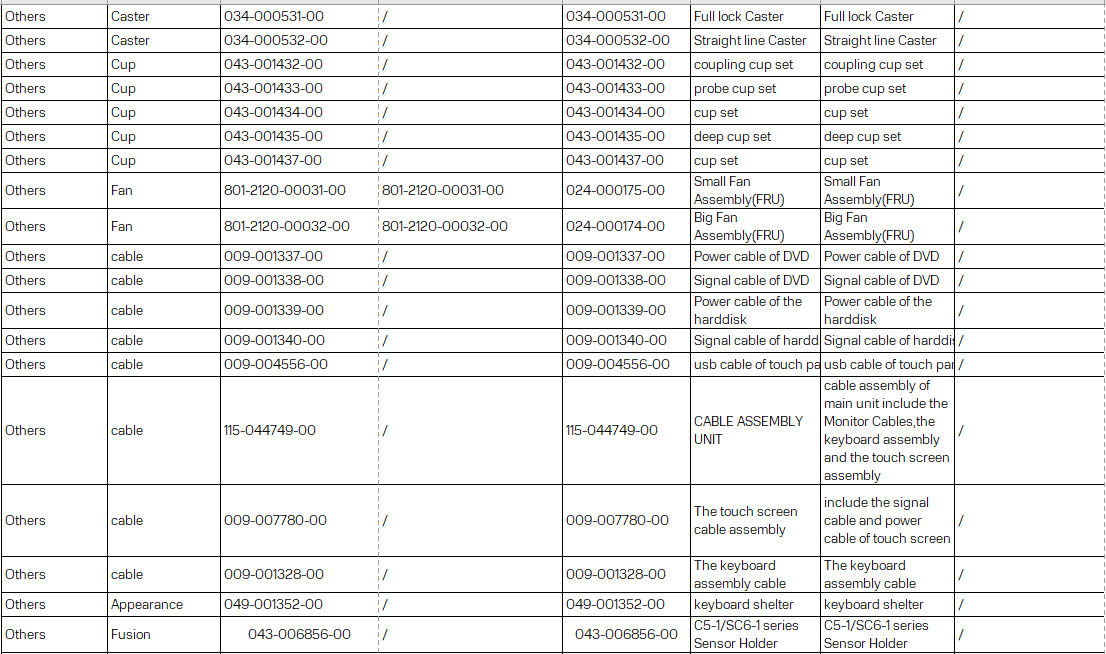

Таблица запасных частей

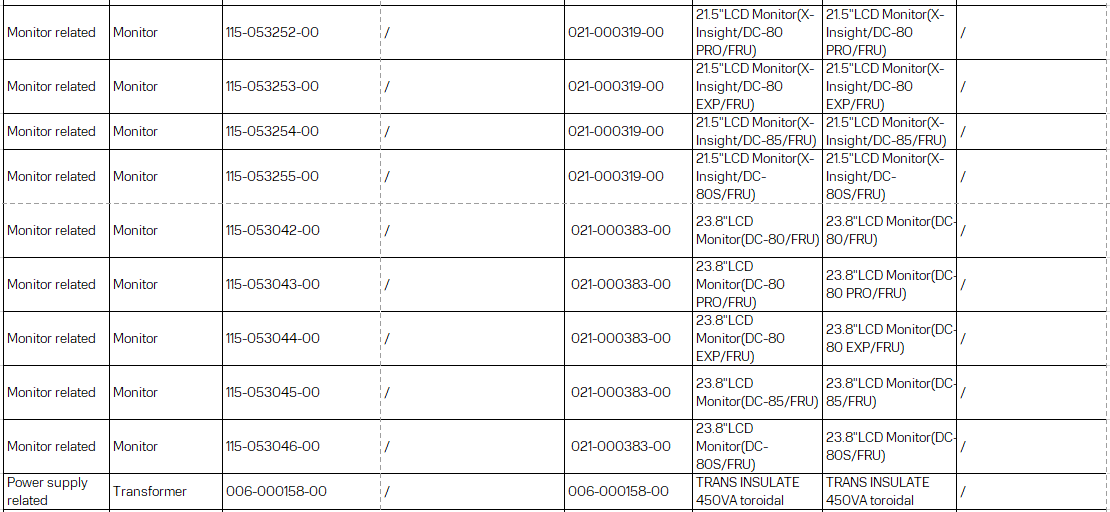

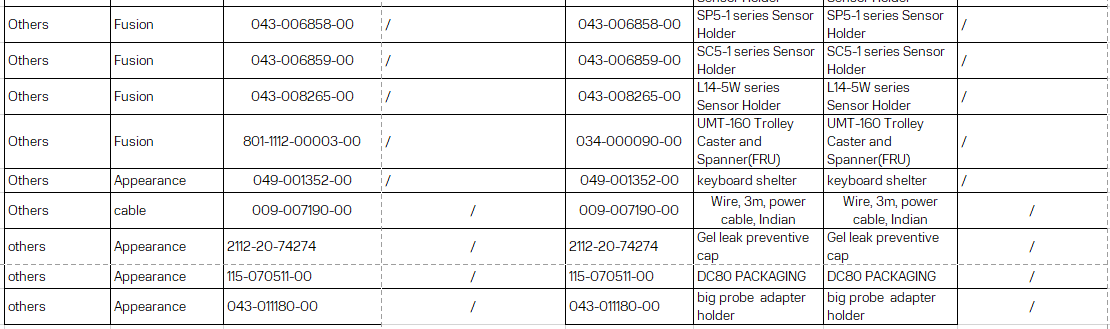

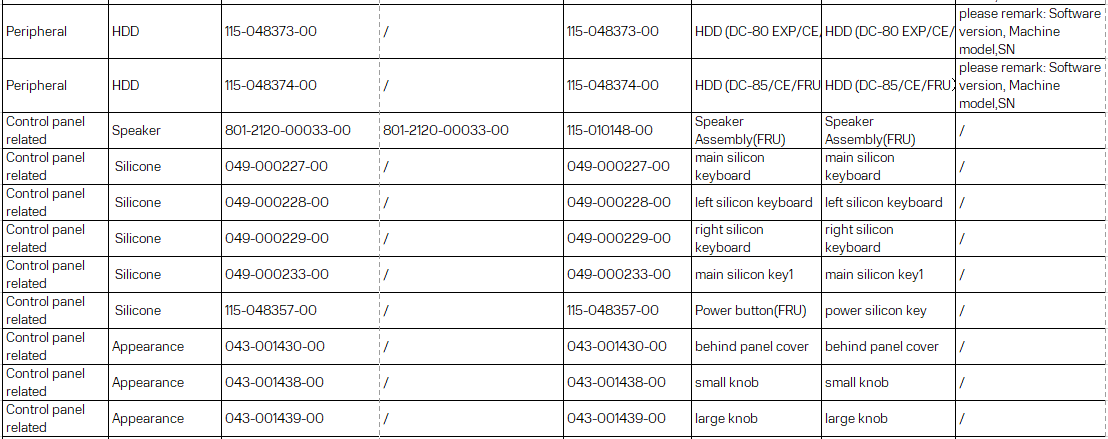

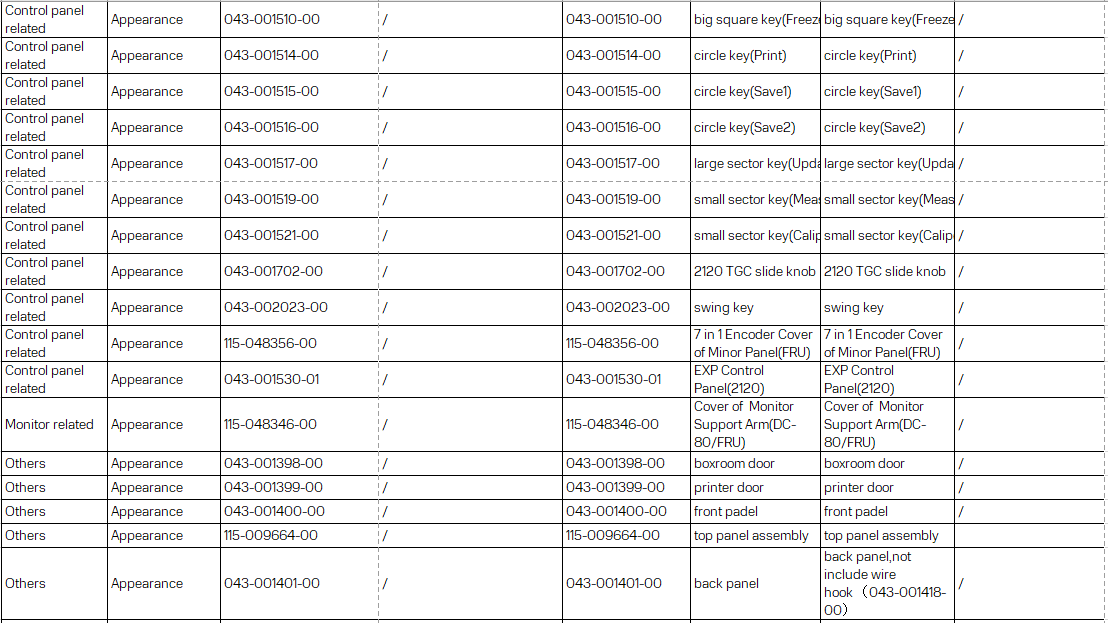

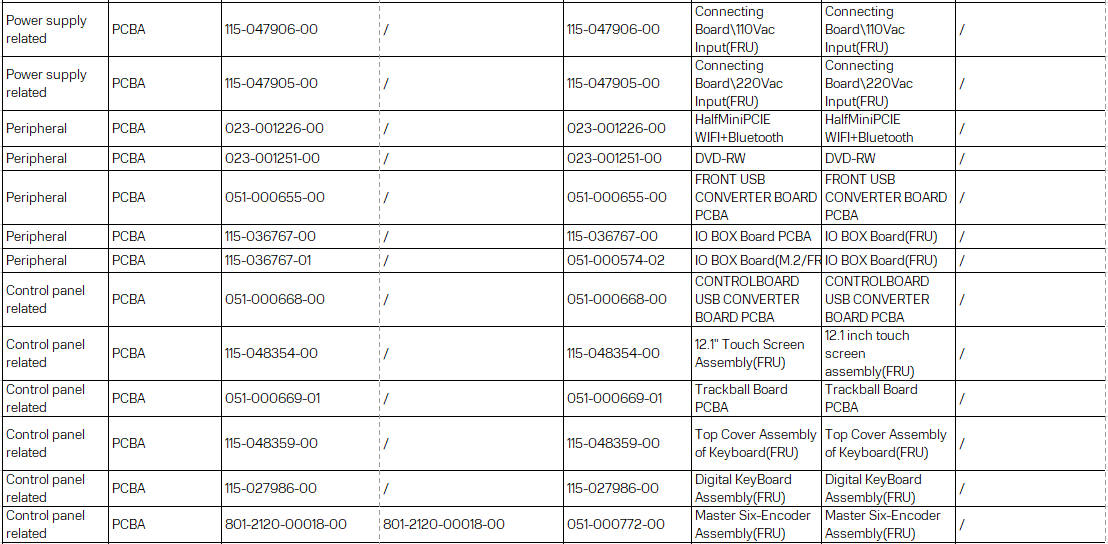

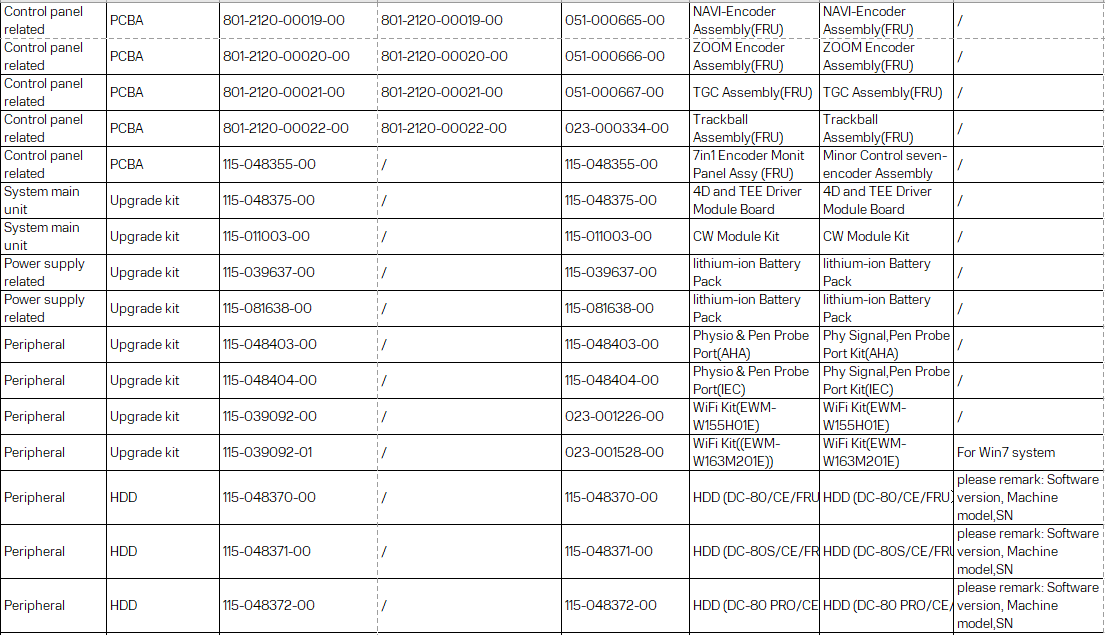

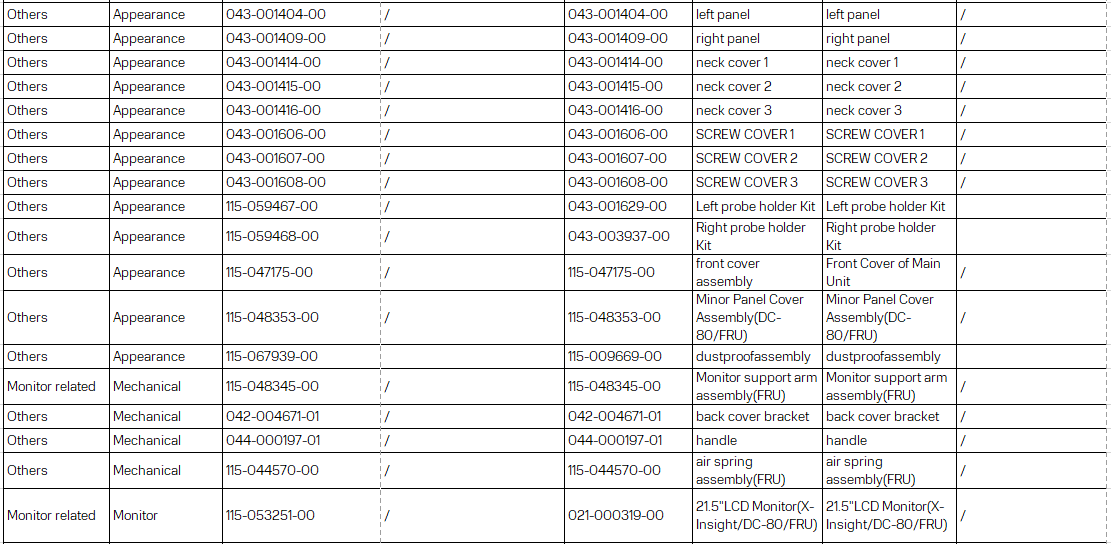

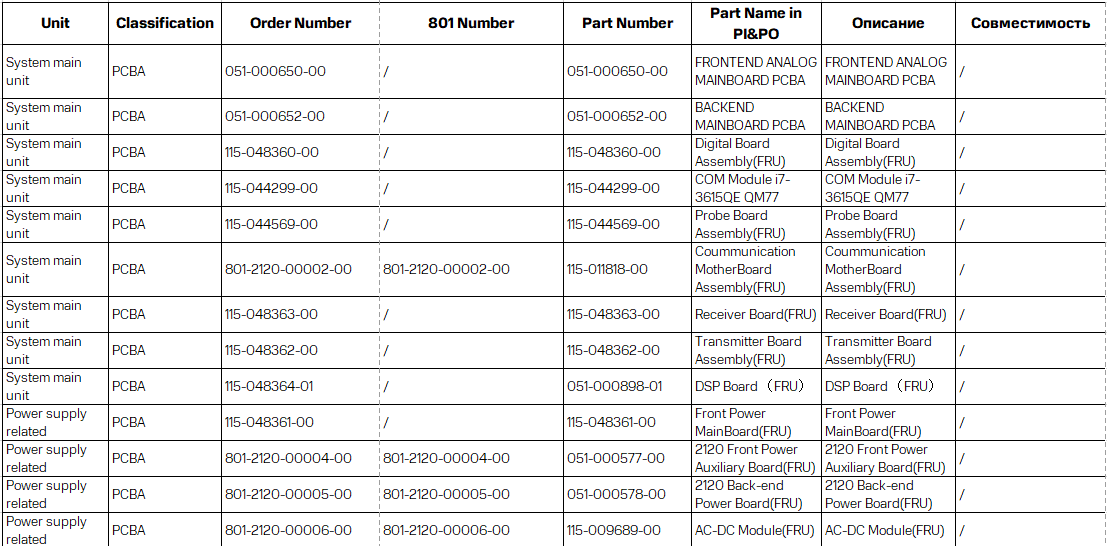

По традиции оставляем вам таблицу запасных частей. Используйте Order Number для заказа.
