Александр. Право.DFI-ле, или как девочка с Тайваня за русского вышла и с неудобным китайцем зажила и лицо обрела.
История одной удачной покупки компьютерного железа, ставшая песчинкой, сдвинувшей океан возможностей. Так уж сложилось, что мне по нраву миниатюрные многофункциональные вещи. Чтобы мал, как говорится, да удал, плюс невиданный потенциал.
На этом фоне в доме нет ни одного компьютера, собранного иначе, чем mini-ITX формфакторе. Моноблоки не в счёт (букву «Ё» везде пишу – русская – своя).
А, поскольку, люблю упомянутому потенциалу практическое применение находить, то в поле моего зрения постоянно появляются разнообразные вещицы.
Всецело подпадающие под вышеупомянутый критерий.
Итак, иду я, значит, в 2019 году по Юле. От Авито отдыхаю.
И тут, за смешные деньги, девочка стоит на продажу.
Красивая такая, глаза зелёные…
Вся собой ладная… 17 на 17, 2 в высоту. В сантиметрах. THIN.
Загадочная такая, имени не называет.
На вопрос:
- «Ты чья будешь, девица» - молчит.
Пригляделся к фото - скромная.
Питания просит от 4 pin. Рот на 24 зуба отсутствует как явление.
Ну, думаю, не болтливая, ест мало. Нужно брать. И что-нибудь на ней собрать.
Ринулся на форсаже по вэбу и, имея опыт, нашел.
Папа-мама - DFI.
С Тайваня значит. Так и запишем.

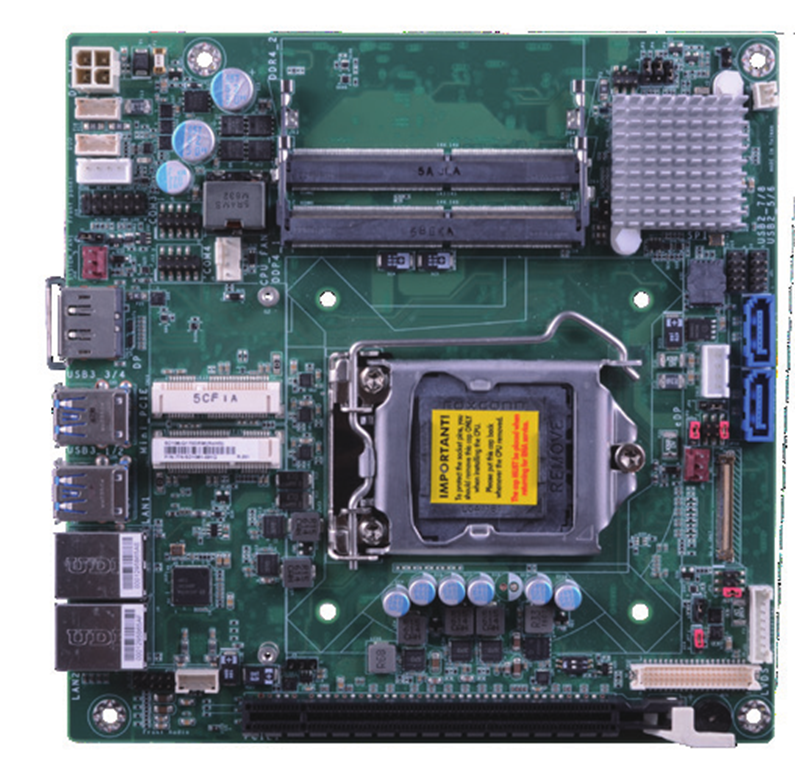

Копнул глубже – малышка на сокете LGA 1151v1. Чипсет Q170. Промышленная.
Знает 6-е поколение процессоров Intel Skylake-S до 65w.
Оперативную память подавай в два слота DDR4 SO-DIMM с частотой 2133 МГц (привет ноутбук, дай памяти).

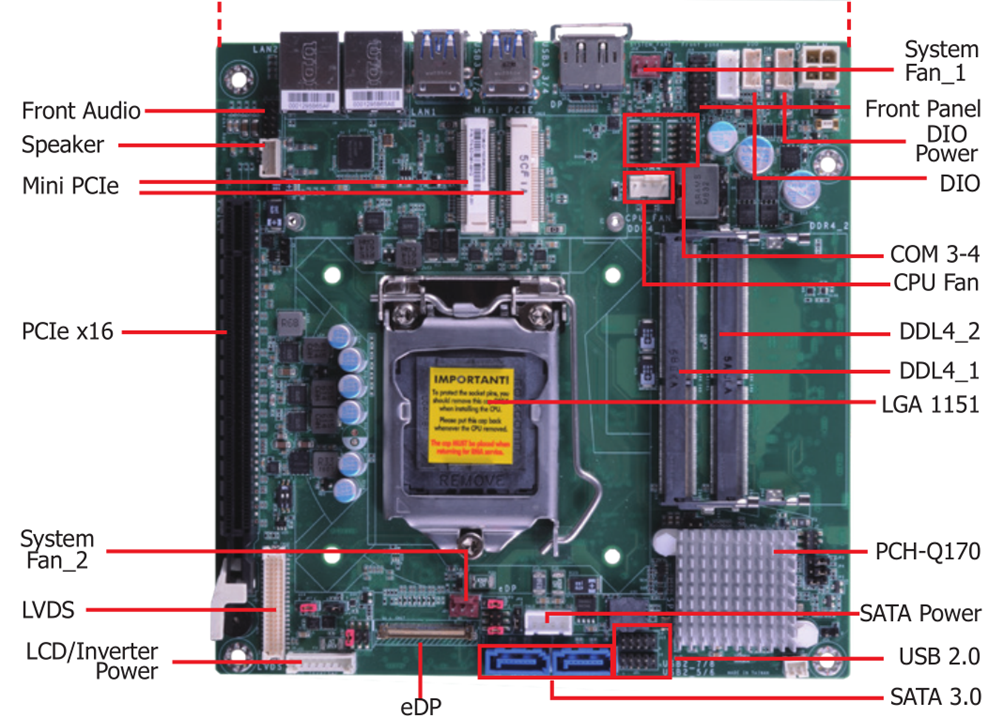

Намётанный глаз разглядел два комбинированных слота Mini PCI-E, два сетевых контроллера Intel GbE (1 с Intel AMT), пара портов COM, четыре USB 3.0, четыре USB 2.0 с нестандартным шагом 2 мм, да пара портов SATA 3.0. Ощетинился сорока иголками разъем LVDS, скромно намекал на перспективы не распаянный разъем на три прогрессивных английских буквы – «eDP».
Шикарный набор!
Список поддерживаемых процессоров был жестко ограничен. В основном версии TE, i7-6700, да Celeron 39 два ноля.
Но когда это останавливало…
Микрокоды добавлю, подружу с тем, что есть в наличии.
Долго думать не стал, прыгнул в авто. Сгодится, нужно брать!
И через пару часов стал счастливым обладателем трёх экземпляров DFI SD106-Q170.
В красных фирменных пакетиках.
С тонкой, но очевидной аурой - «я только что с завода».
Рассматривал их уже дома.
Не чуя затаившихся болей (привет транслятору edp => lvds, с которым чуть позже общий язык был мною найден) констатировал, что на борту:

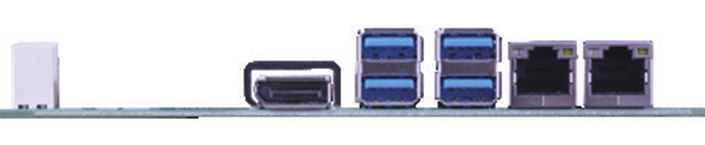

- 1 x eDP, поддерживающий разрешение до 4096x2304 при 60 Гц;
- 1 x LVDS, поддерживающий разрешение до 1920x1080 при 60 Гц;
- 1 х DP++ поддерживающий разрешение до 4096x2304 при 60 Гц.
К этому можно подключать разнообразные матрицы. При этом, приоритетным источником вывода изображения являлись именно цифровые панели, а затем уж дискретные видеокарты. Что выяснилось несколько позже.
DP++ Порт двойного назначения, имеющий возможность параллельного вывода сигнала HDMI/DVI. Для подключения источника DisplayPort к устройству HDMI требовался пассивный кабель.
Да и имевшийся полноценный слот PCI-E x16 v. 3.0 радовал глаз.
Тогда я ещё не знал, что все эти плюшки лишь вершина айсберга функциональных возможностей этой малышки. Лишь беглый взгляд…
Удача!
Ведь в голове давно зудела мысль сделать апгрейд 27-дюймовому моноблоку Dell XPS One 2720 AIO.
В нем хоть и стоял на тот момент страшно-мощный i7-4980HQ, пришедший на замену родному i7-4770s, но Хакинтош на разрешении 2560х1440 в некоторых игрушках ребенка уже подтормаживал. И мне хотелось большего.
SD106-Q170 тут пришлась кстати. Трансплантация прошла успешно. Моноблок зажил новой жизнью. Но сейчас не об этом.
Имевшийся в наличии Celeron G3930 ожидаемо не стартанул, ибо с рождения принадлежал к 7-му племени процессоров Intel, поддержка которого на сайте DFI в тот момент не упоминалась.
Новенькая версия ВIOS с поддержкой «семёрок» на том же сайте благоразумно отсутствовала.
Продукт промышленный – тут публичность моветон. Идите к дилеру, он обновит – если вы корпоративный клиент.
От лукавого это всё.
Воспользовавшись имевшимся в наличии набором утилит для работы с BIOS обнаружил, что внутри InsydeH2O® UEFI BIOS.
А инструментов для работы с ним в свободном доступе раз, два и обчёлся.
Производитель как раз провёл компанию по зачистке просочившегося инструментария. И выданные им «люля» ещё остыть не успели.
Помог Вэб-архив. В котором и нашелся соответствующий ящик «слив» от слегка побитых производителем инженеров.
По копавшись внутри InsydeH2O, понял, что SD106-Q170 была уготована не особо почетная судьба – видео и звук писать, датчики отрабатывать…
В систему распознавания лиц, транспортных средств и прочих приблуд БОЛЬШОГО БРАТА уготована. Не иначе.
Ведь внутри зашиты названия промышленных же камер соответствующего назначения.
Что ж, я, как указывалось, миниатюрное люблю. И следить ни за кем не буду. Хотя, - «мама может»!
Добавил микрокоды (не пригодилось), и завёл её на удачно купленном к тому времени i7-6700.
А дальше, месяц танцев с бубном в попытках установить Хакинтош.
То не хочет установщик на базе OPENCORE запускать, то тут не то, то проблемы со сном… Довёл систему до состояния 4 из 5. Хотелось идеала.
Проблема скрывалась за невозможностью попасть в расширенные настройки BIOS, которые в стоковом состоянии были недоступны.
Нажатие DEL + A после радостного звука «Пиии-П». Вот ключ к расширенным настройкам.
Откопал в дебрях официального сйта BIOS от родственных плат - SD100-Q170 и SD101-Q170.
Немного бубна, и мистер Хакинтош сказал 5/5. Проблем не обнаружено.
На время отлегло. Успокоился. И сместил акцент на основанную деятельность.
В коей главное – буква закона, клиенту помочь, чтобы все довольны и по справедливости.
Но, про запас ещё 15 штук с отличной скидкой за мелкий опт купил. Запас карман не тянет.
Случились свободные деньки.
А на смену мутанту i7-4980HQ на затёртые прилавки Авито стали вываливаться мутанты - куда более интересные и производительные.
Интересные в первую очередь по тому, что были достаточно дешевыми, производительными, и спокойно запускались на большинстве материнских плат LGA 1151v1 и 1151v2 после нехитрых манипуляций с применением софта от известного всем автора.
Хотя можно и ручками… CoffeeTime не панацея. Но избавляет от рутины. За что автору софта огромная благодарность (а с китайцев на AliExpres мог бы и мзду брать – уж они-то её используют на все 100% для извлечения прибыли).
Интерес к новым мутантам подпитывался и тем, что 10-е племя Intel вышло неказистым, горячим и вау-эффекта лично на меня не произвело.
Оно, безусловно, было не плохим, но война между красными и синими за кошельки честного потребителя пламенела холиварами, а COVID-19 пугал дефицитом электронных компонентов. Что только поднимало ценники вверх.
Что ж… Пришло время изучить ассортимент мутантов.
Безоговорочным лидером в сегменте дёшево/сердито моего личного рейтинга в тот момент стал Intel Xeon E-2176m.
6 ядер, 12 потоков. 12Mb кэша L3. Частоты от базовой 2,7 до 4,4 Ghz на одно ядро.
По факту – что-то между i7-8700t и i7-8700 с расчетной мощностью 45w.
Такое воткнуть в Dell XPS One 2720 AIO сам компьютерный Бог велел.
Модифицировать BIOS для поддержки E-2176m труда не составило.
Работоспособная шина PCI-E х16 в тот момент была не важна.
В моноблок же совать. А там места под дискретную видеокарту практически нет (есть).
Поддержка шины PCI-E х16 была допилена позже.
Но сначала было выкурено множество самокруток-форумов.
Найден патчер. И описание алгоритма борьбы с шиной путём подмены в образе BIOS платформы с Q170 на Z170. Подсказки нашлись на Win-Raid. И к InsydeH2O напрямую были не особо применимы.
И пошло-поехало – зажила тайваньская красотка SD106-Q170 с китайским мутантом. Хоть оно по политическим соображениям и не политкорректно.
А однажды, гуляя Авито я повстречал объявление Сергея. Который зазывал людей в чат, посвященный SD106-Q170, которую он как и я купил по наитию.
Как выяснилось позже, всё его (Сергея) участие в канале на этом практически и закончилось. Ни навязчивых реклам, ни предложений что-то купить. Я даже немного удивился.
«Что ж, зайду погляжу, чего там ребята смогли», - подумал я и добавился в группу.
Это был отличный ход. Точнее переход. По ссылке.
Ведь там, нежданно-негаданно, я нашел сообщество единомышленников. Творческих. Самобытных. Талантливых ребят. С руками из плеч. Смекалкой в голове и множеством идей.
В результате, я приобрёл там новых друзей.
А, также, приобрёл Xeon E-2286m – 8 ядер, 16 потоков (с Али, конечно, - куда же без него). И собрал на нём отдельный Хакинтош.
И именно в нём малышка с Тайваня обрела свой лицо – FullHD IPS матрицу диагональю 13,3’’, удачно поместившуюся за стеклом в корпусе. Которую и мистер Хакинтош полюбил, и я.
Ведь одного монитора порой бывает недостаточно, а для второго на столе места нет.
Собрал на базе зеленоглазки NAS, завёл Xpenology, перевёз туда же nextcloud, личный сайт. И сделал много чего ещё.
Включая апгрейд iMac 27’’ 2010 года, в котором всё хоть и было ламповым, а вот дисплей вполне себе светодиодная a-Si TFT-LCD с разрешением 2560 x 1440 (QHD).
Но, описывать всё это и постить сюда фотоотчёты не стану – слишком много накопилось информации. И не фотограф я.
Да и цель поста не в этом.
Так в чём же цель? Продать Вам платы?!
Не угадали.
Цель – привлечение внимания тех, кто похож на меня и на этих ребят, свесивших ноги с удачной телеги.
SD106-Q170 всё ещё можно приобрести в рознице.
И, если, Вы хотите заиметь в своей коллекции материнскую плату под ваши самые диковинные проекты - смело присоединяйтесь!
Будь Вы новичок или гуру – найдете для себя много полезной информации как о техническом устройстве платы, так и о вариантах её применения.
Сообществом сформирован FAQ. Подобран софт, описаны многие реально осуществившиеся проекты и задумки.
Участники всегда готовы ответить на ваши вопросы. Даже если это одни и те же банальные вопросы, набившие всем оскомину.
Но за нежелание читать FAQ, разумеется, могут и по пинать слегка. Всё как у людей. Присутствует ненормативная лексика (без банов), но в целом канал остается интеллигентным.
Просто бывает весело.
На базе SD106-Q170 создают ноутбуки, апгрейдят моноблоки, собирают NAS, роутеры, шлюзы VPN, системы видеонаблюдения и много чего ещё.
Пытливый и требовательный (избалованный) читатель уже приготовил горку камней для швыряния в мой огород – мол «фотки где», «пруфы сюда», и гневно топает ножкой.
Отвечу – смотри онлайн версию FAQ – там ВСЁ есть.
В том числе о том, как маленьким ртом на 4 pin от 12v красотка с Тайваня кормит охотливого до поесть китайца – QQLS. Отсыпая ему 200w…, и не забывая при этом формировать на плате все необходимые напряжения для стабильного питания периферийных устройств.
Где же это всё?! И сделал ли это именно я?!
Многое я.
Но ещё больше сделали участники канала, многие из которых – спецы, каких поискать. И от которых есть чему учиться.
@gnomKOLIN – этот умеет всё (просто всё). От компонентного ремонта до проектирования устройств.
@it_s_e – Mike N (админ, был первым в жизни Тайваньской красотки, кто решил её проблемы с шиной pci-e, примусы починяет, свободно владеет пингвиньим языком).
Оба скромны – не чета мне. А потому, упомяну, что BIOS с полной поддержкой мутантов до 8 ядер 16 потоков включительно, был у нас в повседневном использовании месяца на два раньше, чем свой вариант предложил Svarmod.
Не для хвастовства, а подчеркнуть уровень участников канала сие здесь.
Мон пардон ребятам, коих не упомянул. Многие из Вас внесли весомый вклад в развитие канала. Следы ваших усилий остались в FAQ, а мудрость ваша скролится к истокам, да и в поиск по каналу высыпается, - лишь по ключевым словам поищи. За что Вам всем спасибо!
Разливаться мыслью по древу более не стану, теперь о конкретике:
Основной канал: https://t.me/+Q0hnchO1wcIxZjky
Браузерная версия FAQ DFI SD106-Q170: https://telegra.ph/DFI-SD106-Q170-FAQ-08-19
Зачем я публикую это здесь?
Затем, что мы ждем Вас там с вашим опытом. Идеями, вопросами.
Затем, что полезности из нашего канала лучше черпать не из клонов в соцсетях, а из первоисточника.
Затем, что вместе мы внесём вклад в развитие канала, который далеко не ограничивается обсуждением DFI SD106-Q170.
Желание имею – собрать смышленых ребят с багажом опыта в одном месте.
ИМХО, искать по крупинке информацию или совет, разгуливая по «детским садам и яслям», или делиться своим опытом и знаниями лучше там, где это оценят.
Как семена не бросают где попадя – по науке в плодородную почву сеять положено.
Присоединяйтесь к нам, чтобы сразу найти и нужную информацию и толковых ребят - ведь это наиболее короткий путь к решению ваших задач и обретению новых приятных знакомств.
Может статься, что именно здесь Вы найдёте идеи, опору, или партнера для вашего бизнес-проекта, ведь участники любят не только в слова, но и производят и реализуют реальные товары, делают то, что считают нужным. Каждый в своей сфере. И никакой монетизации в канале. Только фрирайд.
Представлю читателю красавицу, но не как в обществе полагается, а после танцев. С бубном.
