DFI SD106-Q170 FAQ
itseПолезные ссылки
Intro, крайне желательно к прочтению
Основная группа обсужнеия sd106 и не только
Группа по вопросам наполнения FAQ
Производные группы о SD106-Q170 с большим количеством малоопытных участников:Телеграм и VK
Оглавление
1.1 Документация
1.4 Обновление прошивки штатными средствами
1.5 Управление блоком питания ATX
2.2 Подключение мониторов и матриц
2.3 Подключение miniPcie
2.4 Intel AMT
3.1 ПО для модификации firmware и работы с платой.
3.2 Разгон/настройка оперативной памяти
3.3 Аудиоразъем
1.Базовый запуск
1.1 Документация
1.1.1 Полная инструкция
1.1.2 Описание основных возможностей
1.1.3 Разъемы и подключения
1.2 Полезные дополнения
1.2.1 Кабель с колодкой 2 мм на 2 порта USB
1.2.2 Переходник с 2мм на 2,54 мм на 2 порта USB (для использования штатных разъемов корпуса)
1.2.4 Разъем LVDS DF13-40DS-1.25C
1.2.5 Гнездо BLD2-10 2 ряд. 10 конт. 2 мм, прямые шаг 2.00 для самостоятельной переделки разъемов корпуса под sd106. I-DS1071-01-SCB02x05 / Connfly 10 конт. (2 ряда по 5) шаг 2.00мм, прямые
1.2.6 Переходник для подключения питания sata. Обращу внимание невнимательных, надо местами поменять красный и желтый иначе жд сдохнет🙂
1.3 Поддерживаемые процессоры
С firmware поставляемым производителем материнская плата поддреживает все серийные процессоры Intel Skylake и Kabylake.
Версии firmware поставляемые производителем:
1.3.1 19С - skylake/kaby lake могут отсутствовать некоторые микрокоды того или другого поколения
1.3.2 177 - skylake/kaby lake могут отсутствовать некоторые микрокоды того или другого поколения
1.3.3 183 - only skylake (установлена на плате по умолчанию)
1.3.4 194 - skylake/kaby lake, могут отсутствовать некоторые микрокоды того или другого поколения
1.4 Обновление прошивки штатными средствами
Фактически, достаточно сделать загрузочную флэшку DOS (я делал через rufus) и закинуть туда 2 файла:
утилиту H2OFFT-D.exe и
сам биос (у меня в инструкции это B177.27B)
1. Делаем загрузочную флэшку для DOS
2. Копируем файлы на флэшку.
Достаточно закинуть туда 2 файла:
утилиту H2OFFT-D.exe и
сам биос (у меня это B177.27B)
3. Меняем в биос значение пункта "Me Fw Image Re-Flash" на "Enabled"
4. Вставляем флэшку, перезагружаемся и сразу грузимся уже с флэшки. Если не загрузиться сразу, а перезагрузить комп еще раз, то значение "Me Fw Image Re-Flash" автоматом сбрасывается на "Disabled" и надо повторить п.3
Команды для прошивки (в порядке очередности):
- H2OFFT-D.exe BIOS.BAK -O -N -AC
Сохраняет резервную копию текущего биоса в файл BIOS.BAK на флэшку. Понадобится позже для восстановления мак-адреса и SMBIOS
2. H2OFFT-D.exe B177.27B /x /all /FV /CM /unvs
собственно прошивка биоса на B177.27B
Здесь комп перезагружается. Грузимся опять с этой же флэшки.
3. H2OFFT-D.exe BIOS.BAK -GBE
восстановление мак-адресов сетевух интел из резервной копии, сделанной в п.1
На этом я закончил, хотя в оригинальных файлах есть еще процесс восстановления SMBIOS из резервной копии:
H2OFFT-D.exe BIOS.BAK -E:00D50000,1000,FFC80000 -N
Его я не делал, так как не уверен, что адреса областей подходят.
Все команды взяты из оригинальных сценариев, что были в архиве с биосом: Update.bat, SKL2KBL.bat и RSTData.bat
Просто у меня почему-то эти батники выдавали, что не могут найти утилиту для прошивки. Пришлось самостоятельно команды искать в них.
в файле FLASH.bat надо заменить "B177.27B" на свое название файла биоса/
1.5 Управление блоком питания ATX
Фактически питание от блока питания ATX производителем не заявлено. По документации напряжение питание материнской платы должно быть выше 12В.
Но при использовании качественного блока питания в некоторых случаях удается использовать стандартный БП ATX.
CN18
на 5VSB подаем 5В дежурки (фиолетовый)
на Control при запуске мамки появляется 3.3в, им можно управлять обычным комповым бп через NPN транзистор (например BC547, схему прилагаю)
Сам коннектор называется CHU-4 или DS1069-4 F
Альтернативные схемы
2.Расширенные возможности
2.1 Поддержка процессоров
Помино серийных процессоров Скайлэк и Кабилэк возможно использование и других:
2.1.1 Инженерные процессоры Кабилэк. Использование ничем не отличается от серийных образцов.
2.1.2 Мутанты QHPW и QHR7. Работоспособен на стоковом 183 биосе, в большинстве случаев вставил и работает. Все работает как с обычным инженерником Скайлэйк. При нестабильной или некорректной работе можно попробовать использовать firmware с дополнительными микрокодами. У многих возникает проблема с установкой правильного драйвера видеокарты под Windows.
2.1.3 Процессоры Coffelake серийные (i7-8700k ревизия U0 - работает полноценно,нужен пинмод I9-9900 работает полноценно, нужен пинмод) и мутанты (рекомендуется Xeon e-2176m, но и другие работают полноценно). Необходимо использование модифицированного firmware. Наиболее корректная работа достигается с модо 1.3, но на некоторых процессораз может не работать pci-e x16, для таких случаев можно использовать firmware от Svarmod, в котором была выявлены некоторые баги при инициализации устройств. Китайская модификация биоса от Svarmod дает более устойчивый запуск процессоров 8c/16t
2.1.4 Для обновления firmware наиболее дешевым является использование китайского программатора ch341a с программным обеспечением. Под linux можно использовать flashrom.
2.1.5 Восстановление MAC первой сетевой карты
Наиболее корректным является перенос Ge региона из родного firmware
Скачиваем FIT
Открываем в нем старый биос
Там находим путь к ge региону
Копируем этот файлик себе
Открываем новый биос
В ge регионе указываем путь к старому файлу
Нажимаем build
В папке с программой забираем готовый биос называется out***.bin
Для тех у кого нет дампа родного биоса есть менее корректный способ:
Прописать вручную в HEX-редакторе оффсет 1000h.
2.2 Подключение мониторов и матриц
Проверена работа по eDP с 1920х1080 (30pin) и с 3200х1800 (40pin) матрицами. Работают без проблем.
Питание логики матрицы, подсветки идет напрямую с разъема.
Яркость спокойно регулируется из-под винды без каких-либо сторонних средств.
Допаял второй канал для lvds кабеля. Увы, двухканальных lvds матрицы у меня нету.
Зато... у меня есть конвертер lvds->edp! В общем 2 канала 6 бит робит. Теперь я могу подключить аж 2 edp матрицы :D
2.2.1 Исправление Edid для любого разрешения
Огромнейшая благодарность @CageOn ! Не знаю как, где и ценой чего, но он достал прошивальщик для транслятора edp->lvds из-под винды через AUX канал edp.
Теперь мы можем настраивать транслятор LVDS на любые нужные нам разрешения, и не только 😏
Я зашил в прошивку 7 новых edid, а также включил чтение edid из матрицы.
Инструкция по обновлению прошивки транслятора:
0)Перепрошивку вы делаете на свой страх и риск. Если оно вам не надо, НЕ ДЕЛАЙТЕ ЭТОГО.
Проверялось на биосе B19C.30A
1) Загружаете архив FoA for EDID V2.rar, распаковываете на диске нашей платы. Внутри все необходимые инструменты, заготовки прошивок и официальные инструкции. ВСЕ ЭТИ ФАЙЛЫ НУЖНЫЕ! НИЧЕГО НЕ УДАЛЯЕМ!
2) Вас интересуют файл FoA_EDID.BAT. Он уже настроен на прошивку модифицированной версии прошивки. Запускаете его. Появится окно командной строки, пару раз моргнет экран, командная строка закроется.
3) Перезагружаемся. Заходим в биос. Должен обноситься список разрешений.
Как пользоваться:
Транслятор работает в 1 из 2 режимов:
- чтение edid из подключенной матрицы (пункт Vbios default)
- чтение одной из edid, которые зашиты в прошивку (пункты с разрешениями)
Битность/канальность задается вручную в любом случае:
18бит - 6 бит 1 канал
24бит - 8 бит 1 канал
36бит - 6 бит 2 канала
48бит - 8 бит 2 канала
Смотрите параметры вашей матрицы и соответстующим образом выставляете параметры.
Лично проверял на следующих матрицах - b101ew05, ltn116at01, n173o6
От вас нужна проверка на других матрицах.
PS для тех кто хочет переделать прошивку под себя, в архиве есть подробная инструкция и исходники. Дерзайте, но на свой страх и риск.
PPS нужно попробовать перепрошить биос ПОСЛЕ перепрошивки транслятора. Если новые edid сохранятся, значит они хранятся во встроенной в транслятор флешке.
PPPS ПЕРЕД ЛЮБЫМИ МАНИПУЛЯЦИЯМИ С ОБОРУДОВАНИЕМ (например, подключение/отключение матрицы) ПОЛНОСТЬЮ ОБЕСТОЧИВАЕМ ПЛАТУ!
В худшем случае выйдет из строя хаб, мульт и проц.
еще есть тулза но со стороны матрицы - Delta E-EDID Editor
Прошивка трянслятора с разрешением чтения Edid из матраса. И максимальной яркостью подсветки по-умолчанию.
Изначально в регистрах DPCP 0x0722 0x0723 стоит значение посветки 07 FF
0f e2 - минимум когда подсветка вообще светится (дальше посветка вырубается)
00 00 - максимально возможная яркость
Выставил в прошивке, чтоб было 00 00 изначально
2.2.2 Отключение LVDS

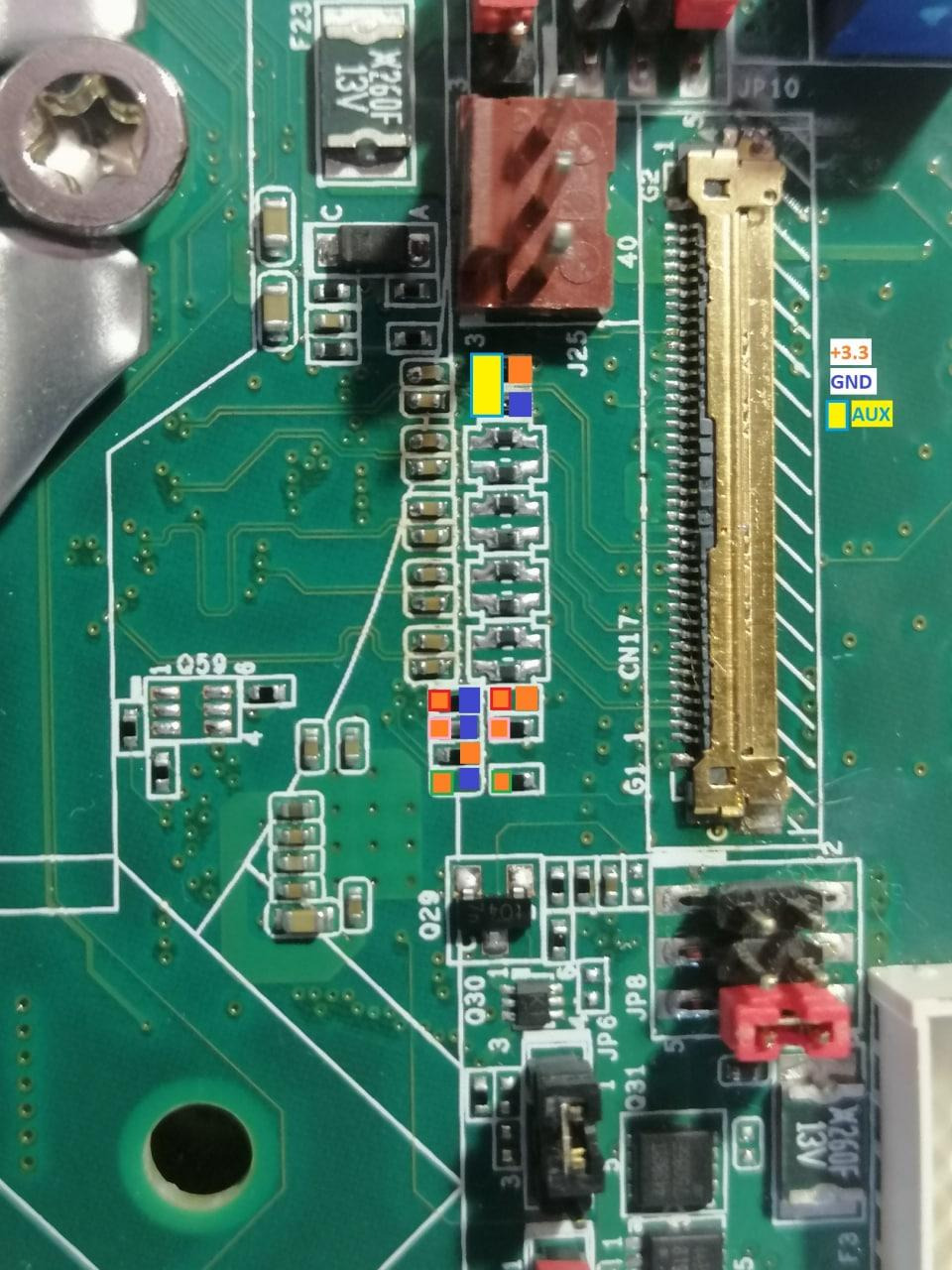

Для тех кто хочет отключить монитор в системе который висит на lvds но не может это сделать через биос - достаточно перепаять всего 1 резистор по диагонали
2.3 Подключение miniPcie
С длинным адаптером wi-fi Intel 4965agn в длинном разъёме не включалась плата. Заклеил только pin номер 2. Теперь всё работает. (владельцам Sierra и Fibocom следует проверить этот метод у себя)
2.4 Intel AMT
Надо зайти в MEBX (клавиша F10 или из биоса), ввести пароль admin, установить новый (буквы в двух регистрах+цифры+спецсимволы).
Intel AMT -> Activate Network Access. Можно подключаться. Все остальные параметры можно настроить в программе.
183 биос + QHPW, работает.
Работает только через i219-адаптер (который ближе к usb). Для KVM (удалённый раб.стол) требуется подключенный монитор, иначе будет просто чёрный экран.
!На биосе для мутантов это не работает (т.к. там отключен ME и не получится войти в MEBX для включения доступа).
3.Модификации и разгон
3.1 ПО для модификации firmware и работы с платой.
3.2 Разгон/настройка оперативной памяти

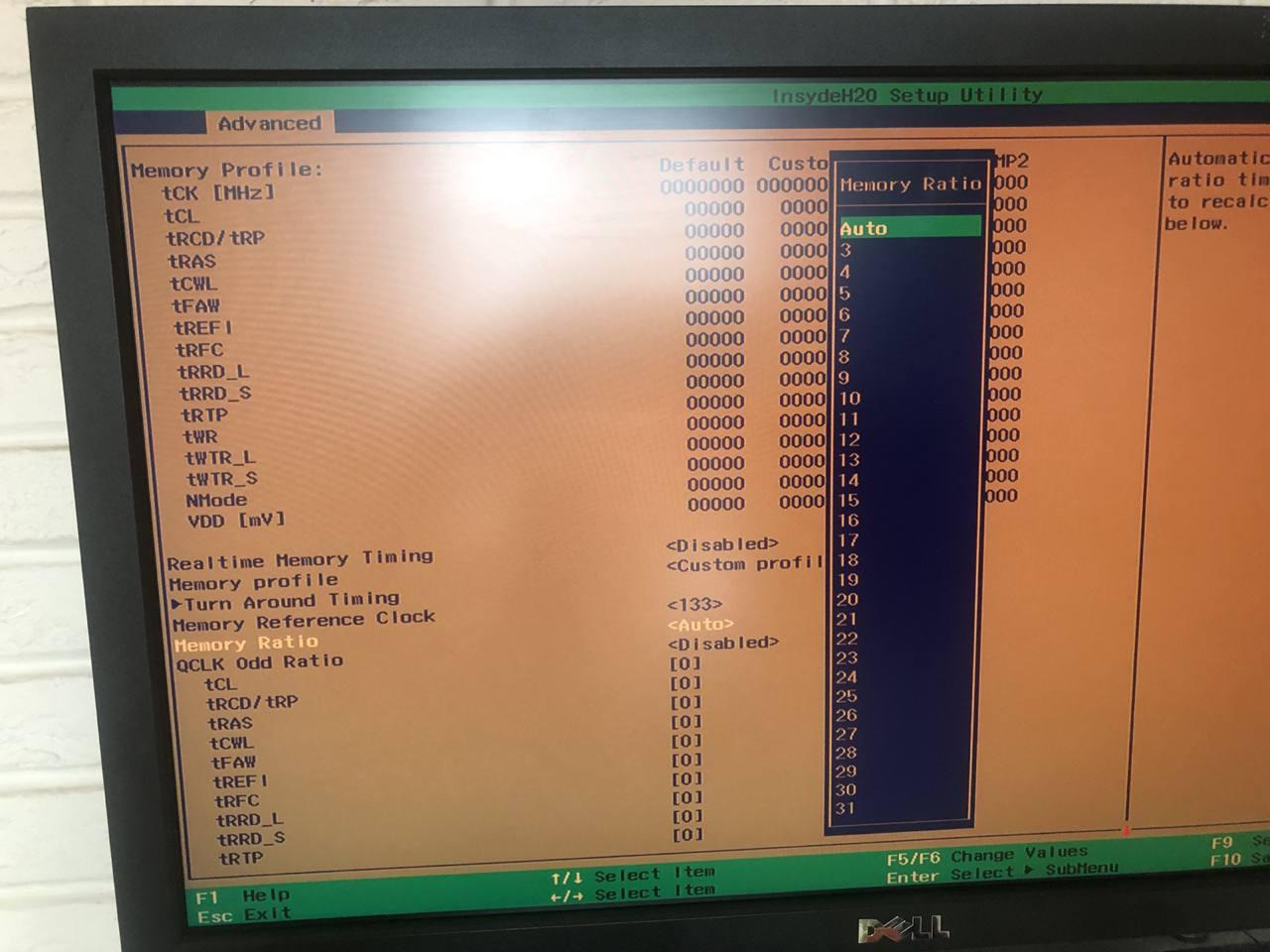

1. Поднимаем верхнюю планку доступных частот памяти.
2. Вручную указываем базовый коэффициент умножения (помним, что умножать мы можем как на 100, так и на 133).
3. Вручную выбираем напряжение на память (если нужно).
вот и все дела.
3.3 Аудиоразъем
Мб кому пригодится.
Использованные разъемы:
4.Полезные советы
Del+A комбинация работает для разблокировки доп настроек, не работает на 183 биосе.
Вернуться к стандартным настройкам биос без монитора DEL F9 F10
Почему 10 потоков? Это 16 ричное значение. C = 12 10 = 16
Современные m.2 x12 и х16 LTE модемы типа Sierra EM7455 и Fibocom 860 GL через переходник m.2->mPCIE работают в коротком PCIE, в длинном не работают. Почему-неизвестно
Подытожим. Кому прперло биос b19c.30a с серийным скайлэком и появились глюки с видео с инициализацией без включения картинки на монитор идёт по ссылке @CageOn https://forums.overclockers.ru/viewtopic.php?p=15450550#p15450550 и переносит настройки vbios из стокового.
Для тех у кого материнка стартует с коробки очень долго. Это проверка внешней видюхи, отключи пункт в биосе, начнет быстро стартовать
Кстати, рекомендую этот параметр (PCH-IO Configuration) на мутантах ставить в Enabled
Впаяная Флешка winbond долго (в два раза дольше) но гарантировано прошивается asprogrammer взятого с git с профилем 25Q128 _1.8!! (Обязательно 1.8), Пробовал на выключенном питании с cpu и ram установленной в неё, прошивка успешно залетела.
Покупка мутантов
Я выяснил зависимость. (@CageOn)
Процессор 2176m с крышкой и конденсаторами на пузе:
На мать из коробки шьем BIOS с поддержкой мутантов.
Включаем - быстрая инициализация. 1 и 2 слота ОЗУ заняты.
Процессор 2286m без крышки и конденсаторов на пузе:
Включаем - инициализации нет или она очень долгая. 1 или 2 слота ОЗУ заняты.
Что делать?!
Не вытаскивая ОЗУ и ПРОЦ...
Шьем в мать штатный BIOS.
Включаем раза три.
Шьем BIOS с поддержкой мутантов.
Подключаем мать к БП.
Далее нужно обязательно вынуть батарейку и замкнуть контакты секунд на 15.
Вернуть батарейку.
И включить компьютер.
И запуск произойдет моментально.
Включаем.
Происходит инициализация. Долгожданный противный громки ПИИИК.
Причины - процессор без конденсаторов хреново инициализирует ОЗУ.
Почему после прошивки штатного BIOS и нескольких включений с ним происходит инициализация?!
Все просто - у него по умолчанию выставляется на ОЗУ частота 2133.
И при включении она записывается в NVRAM.
При этом, если Вы вставите пару планок более высокой частоты, штатный BIOS опросит планки.
И инициализирует их на их родной частоте (если она поддерживается Процессором мутантом по паспорту - проблем не будет).
Следовательно, после включения мутанта память уже инициализирована и в NVRAM уже будет запись об этом.
Запись об установленной у Вас ОЗУ.
В связи с этим рекомендация:
Брать под SD-106 процессоры с конденсаторами на пузе.
Либо следовать вышеприведенной инструкции.
И сразу ставить в мать ту память, с которой Вы потом планируете ее использовать.
Надеюсь, это окажется для Вас полезным.
- 9TH COFFEE LAKE REFRESH SRFCZ E-2286M 8C16T модифицированный ноутбук CPU для LGA 1151 Интегрированный графический процессор: UHD P630
2. 9TH COFFEE LAKE REFRESH SRFCZ E-2286M 8C16T модифицированный ноутбук CPU для LGA 1151 Интегрированный графический процессор: UHD U630
Будете брать - обращайте внимание на разницу.
Как они это делают - я ХЗ. Но процы реально имеют разные встройки.
P630 не рекомендую - с дровами глюки.
Берите U630
обнаружил при прозвонке, что в Quick Reference ошибка в разъеме SMBus.
!ВДРУГ! кто-то туда полезет и перепутает полярность
Прозвонка и номиналы
!ВДРУГ! кому понадобится (сообщите зачем😁)
Программа для управления внешними устройствами (DIO).
Тесты
Благодарность за наполнение
@STELFpro @phylosoraptor @CageOn @Sergio1881 @neosoftware
