Система XT60

Система XT60

Создавалась на основе 8-ми летнего опыта создания и ремонта электротранспорта и наработок в организации рабочего места электромастерской.

Не экономим на мелочах. Износоустойчивые элементы. Вся термоусадка увеличенной толщины с клеевым слоем.

Предлагается отдельно любая деталь. Можно расширить возможности и собрать дополнительно другие позиции.

Содержание:

Оборудование для мастерских

Power кабель
Щупы мультитестер
"Крокодилы"

Переходники:
XT 30 60 90
T plug || 5,5 мм || GX
Xiaomi, Segway и др.

/we-03-27-2#Переходники

Power кабель и удлинитель

▲ к содержанию ▲

Кабель для лабораторных источников питания постоянного тока. Удлинитель для удаленного подключения к стационарном источнику питания.
Штеккеры с лепестками дают хорошее соединение контактов без "дребезга", в тоже время легко отсоединяются при случайном зацепе проводов. Штеккеры имеют дублирующий вход.

Технические характеристики:
Power кабеля: 0,5 м, 16 AWG, силиконовая оплетка
Удлинитель: 2 м, 16 AWG, силиконовая оплетка
Нагрузка, max: DC120V, 30A
Рабочая температура: -30ºC ~ 70ºC

Щупы мультитестер

▲ к содержанию ▲

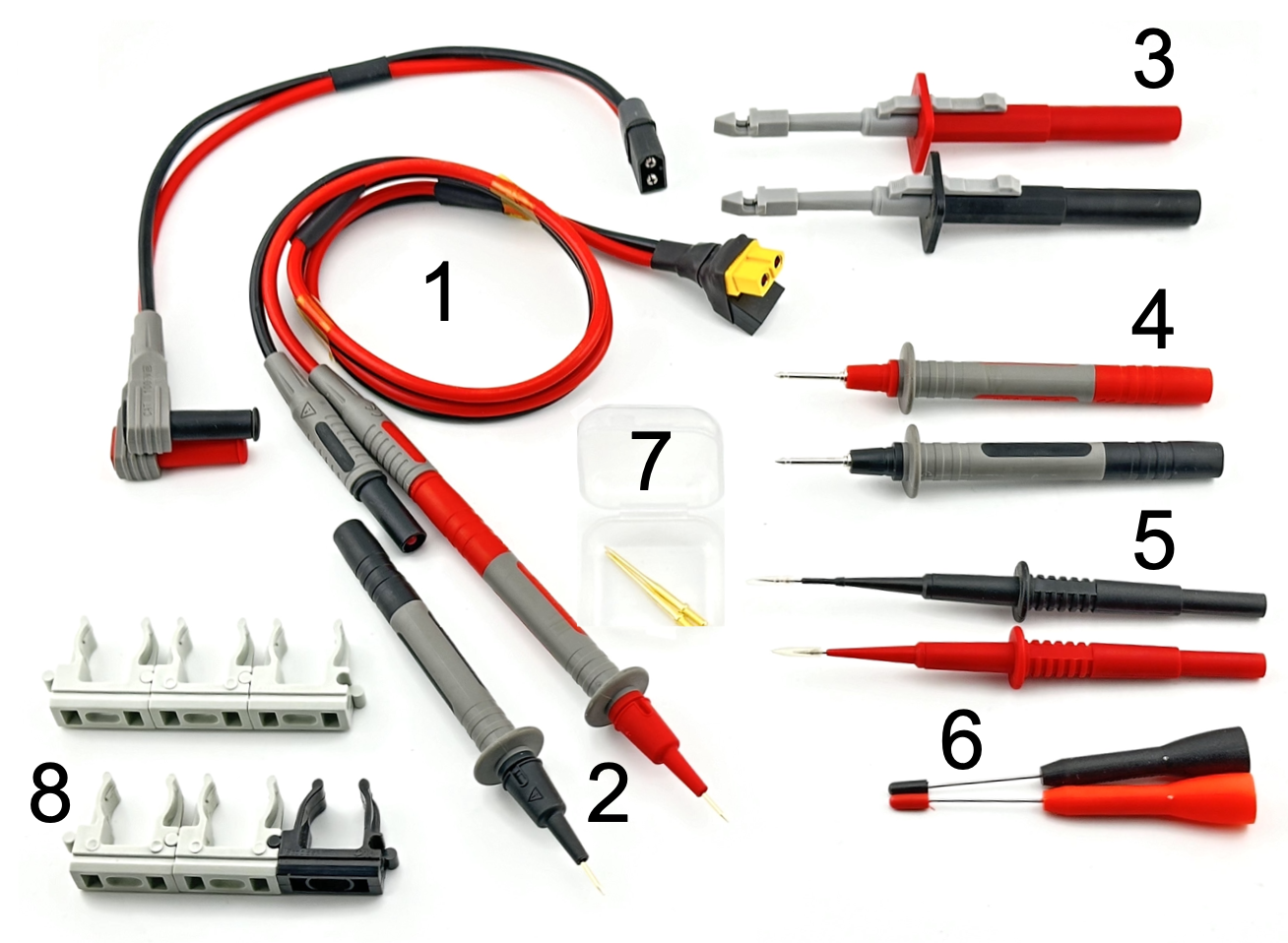

1. Кабель со штекеррами "+" и "-" для быстрого подключения к различным щупам. Провод для сменных щупов комплектуется с двумя противоположными XT60 для быстрого подключения в любому переходнику системы XT60. Кабель для подключения к мультитестеру.
2. Острые щупы для тонких работ по замеру данных
3. Щупы для замера данных внутри оплетки
4. Щупы для замера данных
5. Тонкие щупы для снятия клемм с колодок
6. Особо тонкие щупы для снятия клемм с колодок типа SM или JST
7. Запасные жала для острых щупов для тонких работ

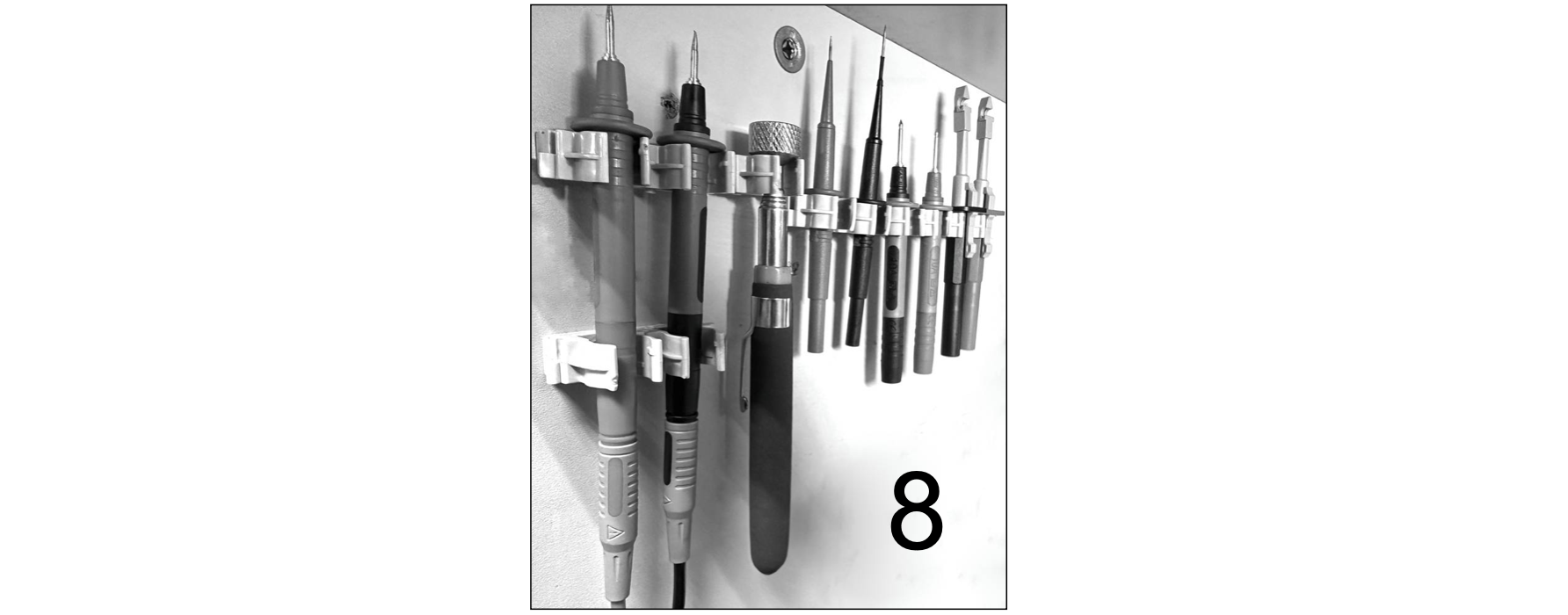

8. Держатели щупов для крепления на вертикальной плоскости. Губки держателей подгибаются при помощи фена

Power кабеля: 0,5 м, 16 AWG, силиконовая оплетка
Удлинитель: 2 м, 16 AWG, силиконовая оплетка
Нагрузка для щупов №4, max: DC120V, 10A
Нагрузка для щупов №1, 3, 5, 6 max: DC120V, 3A
Рабочая температура: -30ºC ~ 70ºC
Цена: 3500р. Альтернативы нет

"Крокодилы"

▲ к содержанию ▲

Создают любую конструкцию для подключения в нестандартные места без разъёмов. Комплектация с двумя противоположными XT60 для быстрого подключения в любому XT60. В комплекте 2 шт.

Технические характеристики:
Провод: 0,5 м, 20 AWG, силиконовая оплетка
Нагрузка, max: DC100V, 10.A
Рабочая температура: -30ºC ~ 70ºC

Переходники

Male - M (папа)
Female - Fm (мама)

XT30, XT60 и XT90

▲ к содержанию ▲

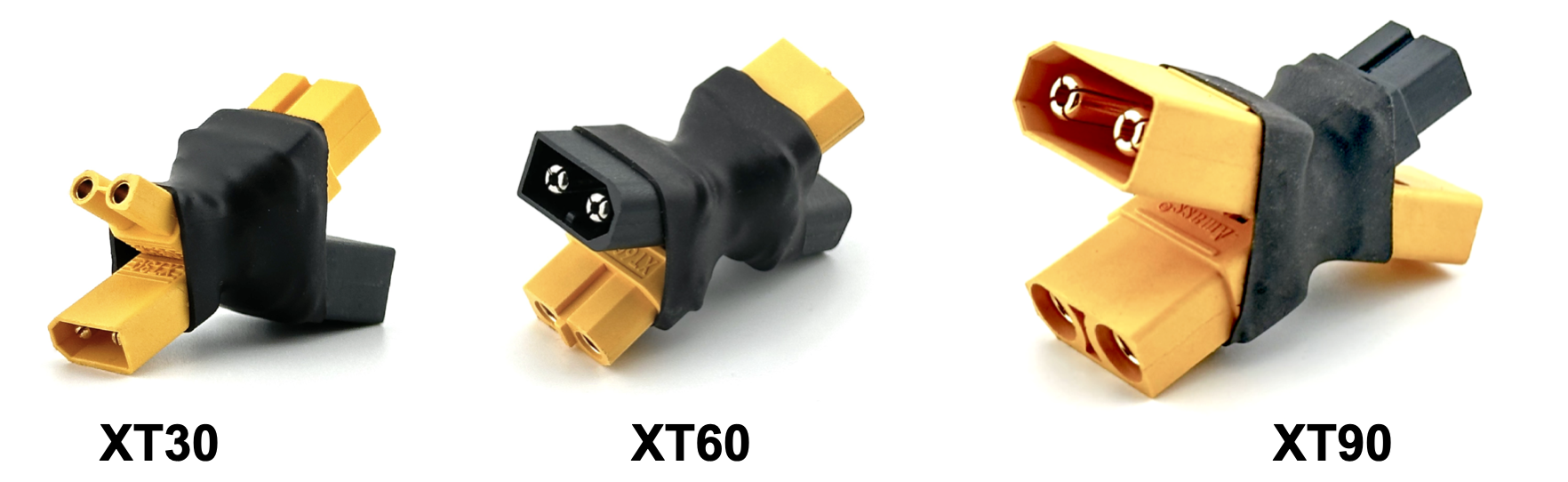

Переходник Крест XT30-60-90 M-Fm - M-Fm Xt60

ХТ30 один из распространенных разъёмов для аккумуляторов до 10Ah. Так же используется в зарядной линии акб более 10Ah. Распространён в брендовых самокатах и электровелосипедах

XT60. Номер один в электромастерской. Постоянно все ищут (не кладут на место), теряют, заказывают новый, находят старый, опять "уходит" в клиентском самокате и т.д. Самый востребованный переходник.

ХТ90 один из распространенных разъёмов для аккумуляторов выше 20Ah.

Технические характеристики:
Нагрузка, max: DC120V, ХТ30 - 30A, ХТ60 - 60A, ХТ90 - 60A,
Рабочая температура: -30ºC ~ 70ºC

T plug

▲ к содержанию ▲

Переходник Крест T plug-ХT60 M-Fm - M-Fm
T plug один из распространенных разъёмов для аккумуляторов. Так же используется в зарядной линии акб. Так как T plug "папа" имеет незащищенные клеммы под напряжением, переходник комплектуется двумя защитными колпачками (один обязательно потеряется :))

Технические характеристики:
Нагрузка, max: DC100V, 20A
Рабочая температура: -30ºC ~ 70ºC

5,5 мм

▲ к содержанию ▲

5,5x2,5 Male / 5,5x2,1-2,5 Female - XT60

Комплектация с двумя противоположными XT60 для быстрого подключения в любому XT60.

Самый популярный connecting на рынке электротранспорта.
Комплектация с двумя противоположными XT60 для быстрого подключения к Системе XT60.
Зарядка АКБ, проверка напряжения и нагрузки на зарядных устройствах до 2A и т.д.

Технические характеристики:
Нагрузка, max: DC100V, 2.0A
Рабочая температура: -30ºC ~ 70ºC
Цена: 880р. Альтернатива

Xiaomi, Segway и др.

▲ к содержанию ▲

Для самых популярных самокатов Xiaomi, Segway и клонов.
Xiaomi MFm 8x1,6 + JST 2p c увеличенным сечением провода, с двумя противоположными XT60 для быстрого подключения к Системе XT60.

Зарядка АКБ, "подъём напряжения" элементов в обход BMS, запуск BMS, Проверка напряжения и нагрузки на зарядных устройствах до 2A и т.д.

Технические характеристики:
Нагрузка, max: DC42V, 2.0A
Провод: 15 см, 20 AWG, силиконовая оплетка
Рабочая температура: -30ºC ~ 70ºC
Цена: 980р. Альтернатива - нет

GX

▲ к содержанию ▲

GX12, GX16 M-Fm - XT60

Самый популярный connecting на рынке электротранспорта.
Комплектация с двумя противоположными XT60 для быстрого подключения в любому XT60.
Зарядка АКБ, проверка напряжения и нагрузки на зарядных устройствах до 2A-3A и т.д.

Технические характеристики:
Нагрузка, max GX12: DC100v, 2.0A
Нагрузка, max GX16: DC100v, 5.0A
Рабочая температура: -30ºC ~ 70ºC
Цена: 1400р. Альтернатива
