Сборка АКБ
TelegramДанные BMS

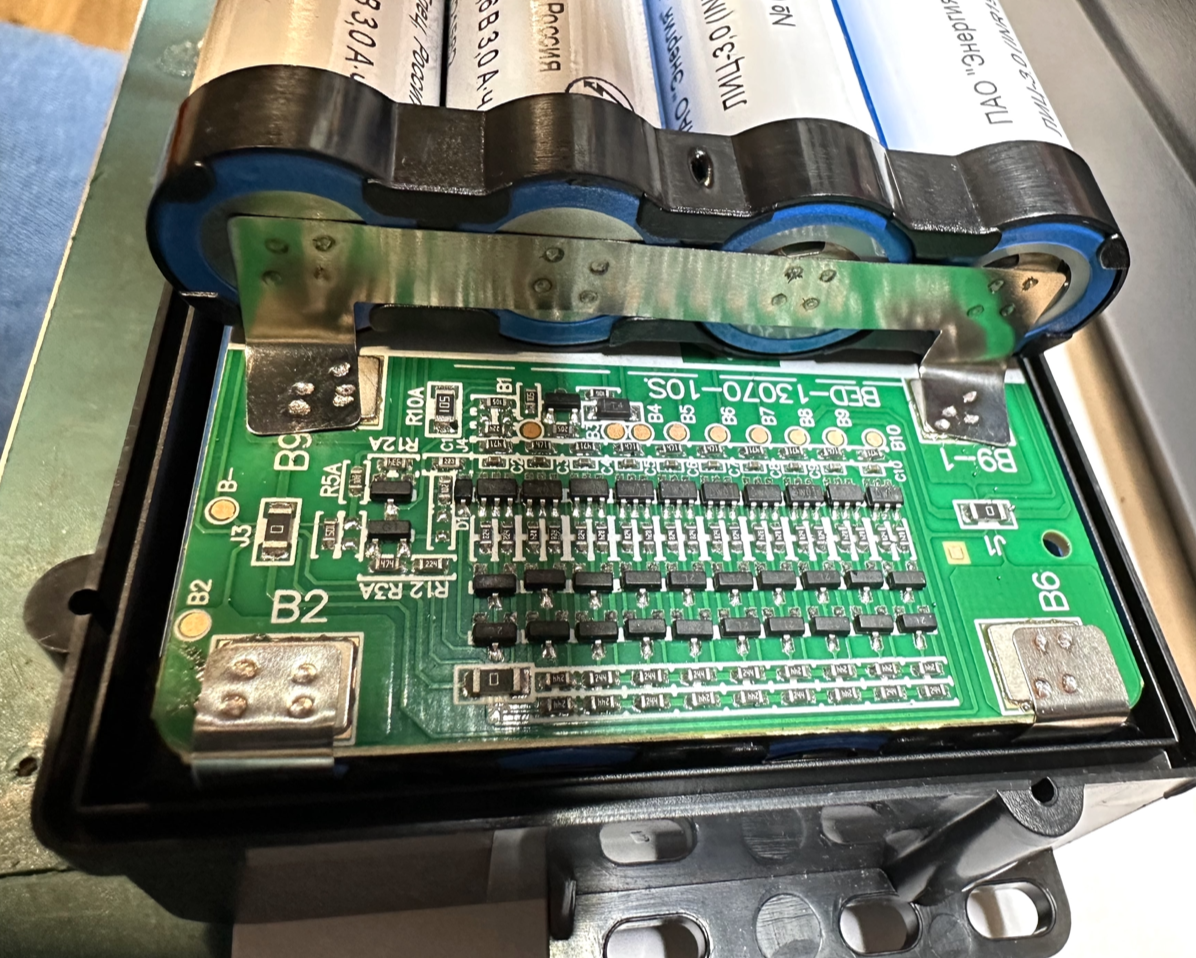

ВМS LD005TS10S10A-01
1. Номинальное напряжение 42 В
2. Ток покоя ≦ 50 мкА
3. Максимальный непрерывный зарядный ток ≦ 6A
4. Максимальный непрерывный ток разряда ≦ 13А
Напряжение обнаружения перезарядки (на ячейку) 4,28 ± 50 мВ (на ячейку)
Время задержки обнаружения перезарядки 20-100 мс
Напряжение сброса чрезмерного заряда (на ячейку) 4,08 ± 50 мВ (на ячейку)
Напряжение тока обнаружения над-разрядки (в клетку) 2,40 ± 100мВ (в клетку)
Время задержки обнаружения чрезмерного разряда 20-100 мс
Напряжение тока отпуска Сверх-разрядки (в клетку) 2,90 ± 100мВ (в клетку)
Текущая защита
Обнаружение перегрузки по току разряда 90A ± 20A
Время задержки обнаружения перегрузки по току 1 5-20 мс
Защита от короткого замыкания Обнаружение SCD> 180A
Время задержки обнаружения короткого замыкания нагрузки Время задержки SCD 100-600
Электрическое восстановление защиты от перегрузки/короткого замыкания Снять восстановление нагрузки
Защита от высоких температур зарядки OTC / ± 5 ° C
Защита от высоких температур разряда OTD / ± 5 ° C
Зарядка защита от низкой температуры UTC
Внутреннее сопротивление ≦ 20мΩ
Сборка АКБ
Настройка сварочного аппарата 60 или 70t. На каждую сторону элемента 4 точки
Подготовить провод 16 AWG с XT60. Черный 120 мм, Красный 95 мм,

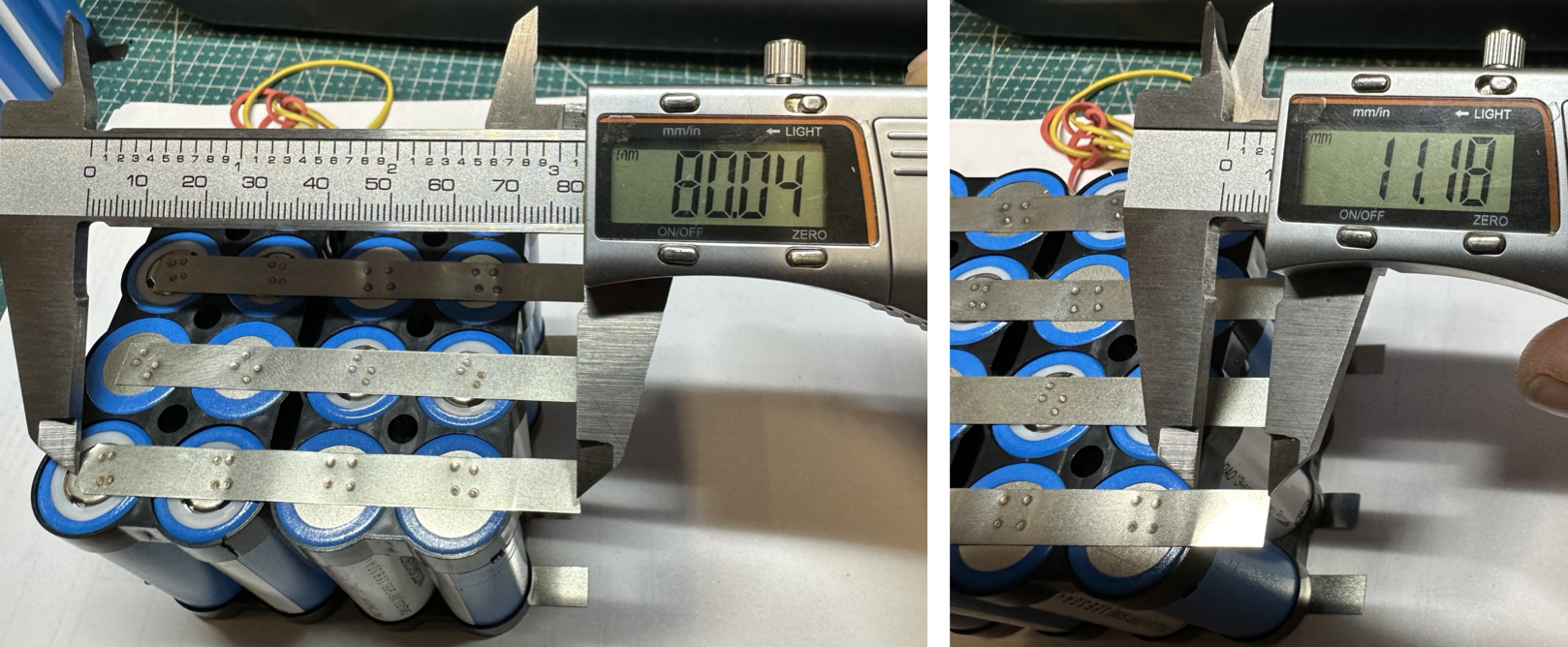

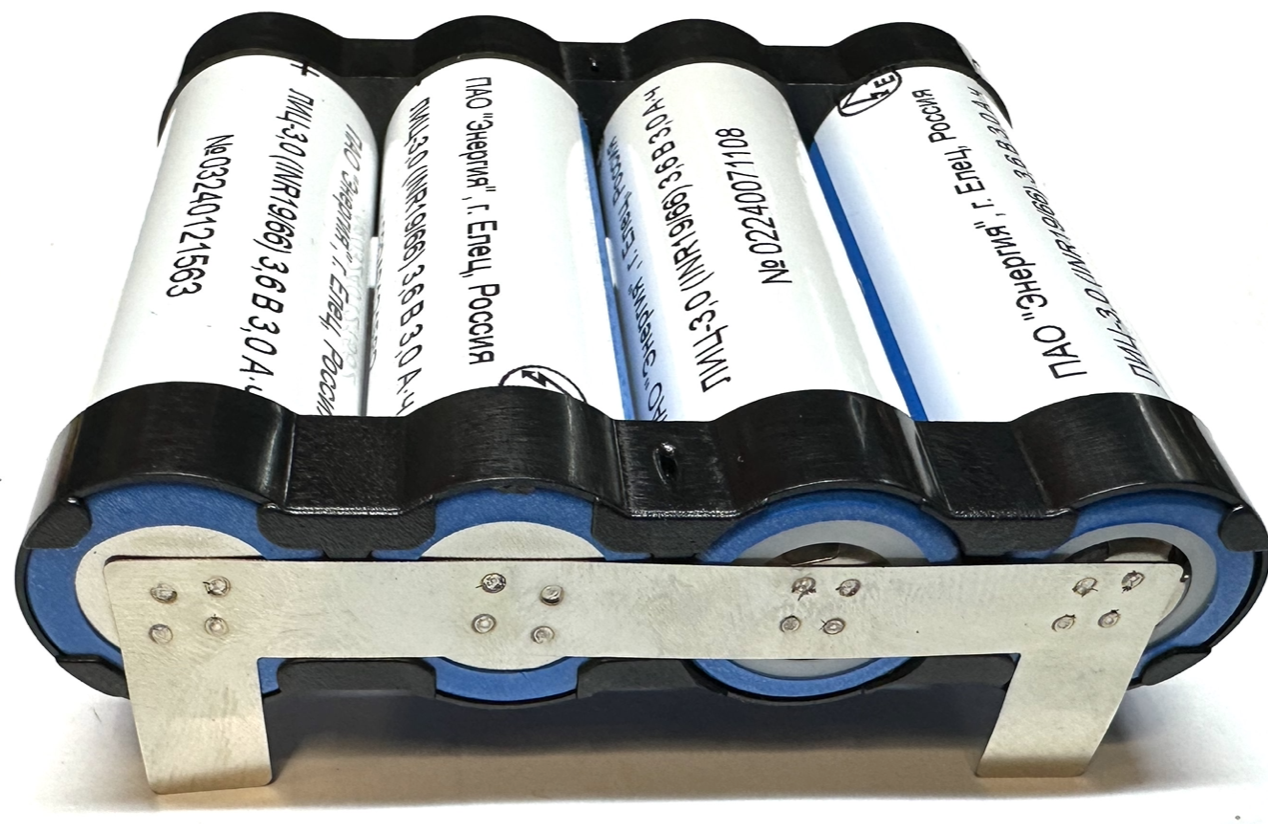

Нарезать полоски прямые шириной 8 х 0.15 mm (0.15 до 12А, 0.2 до 14А), длина 77 мм, при сварки кончик выходит 11 мм.

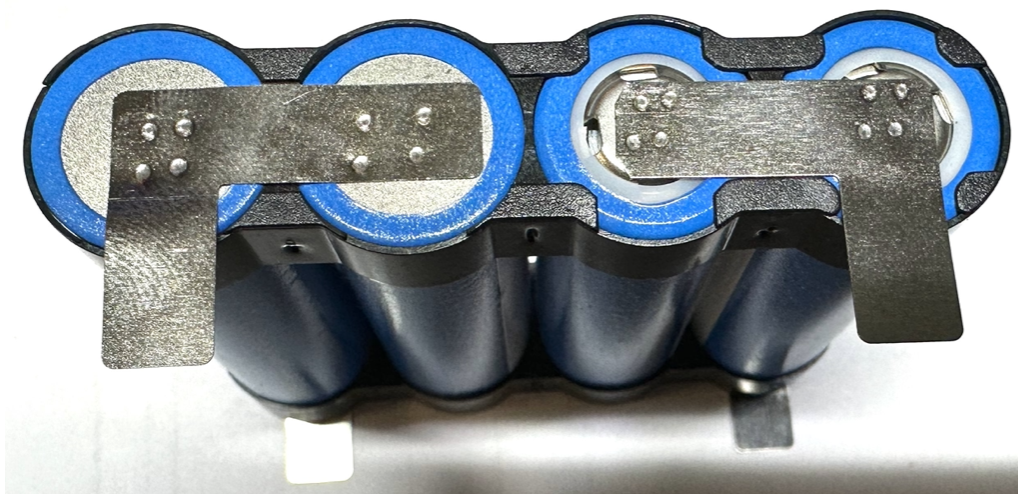

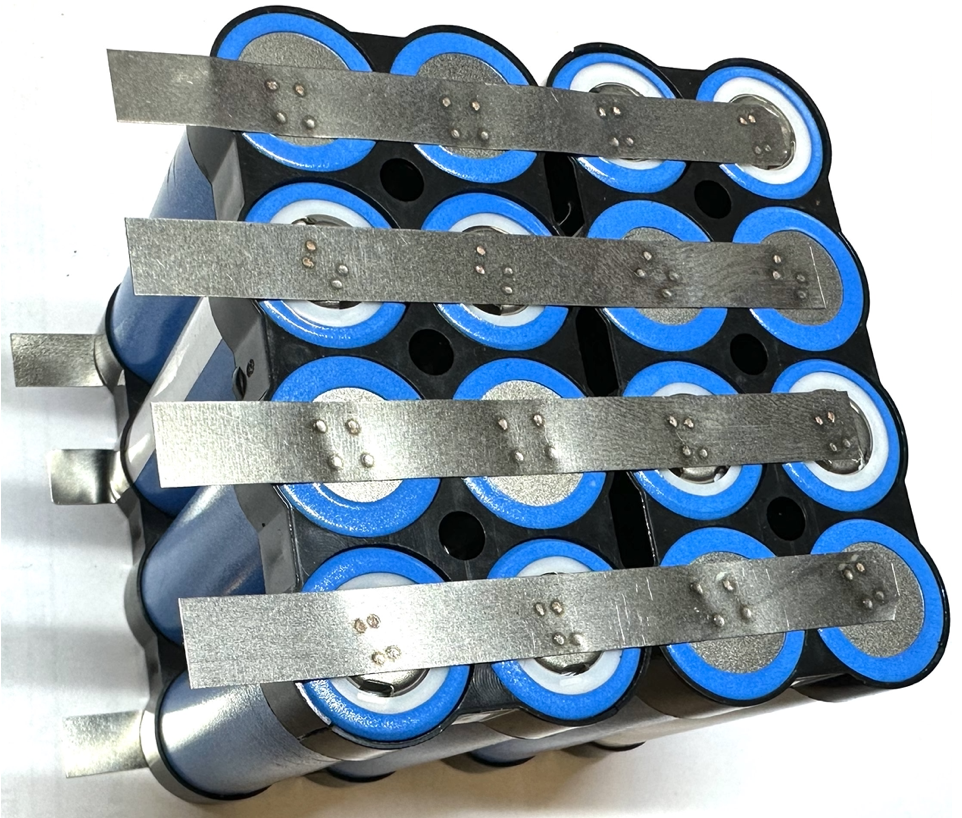

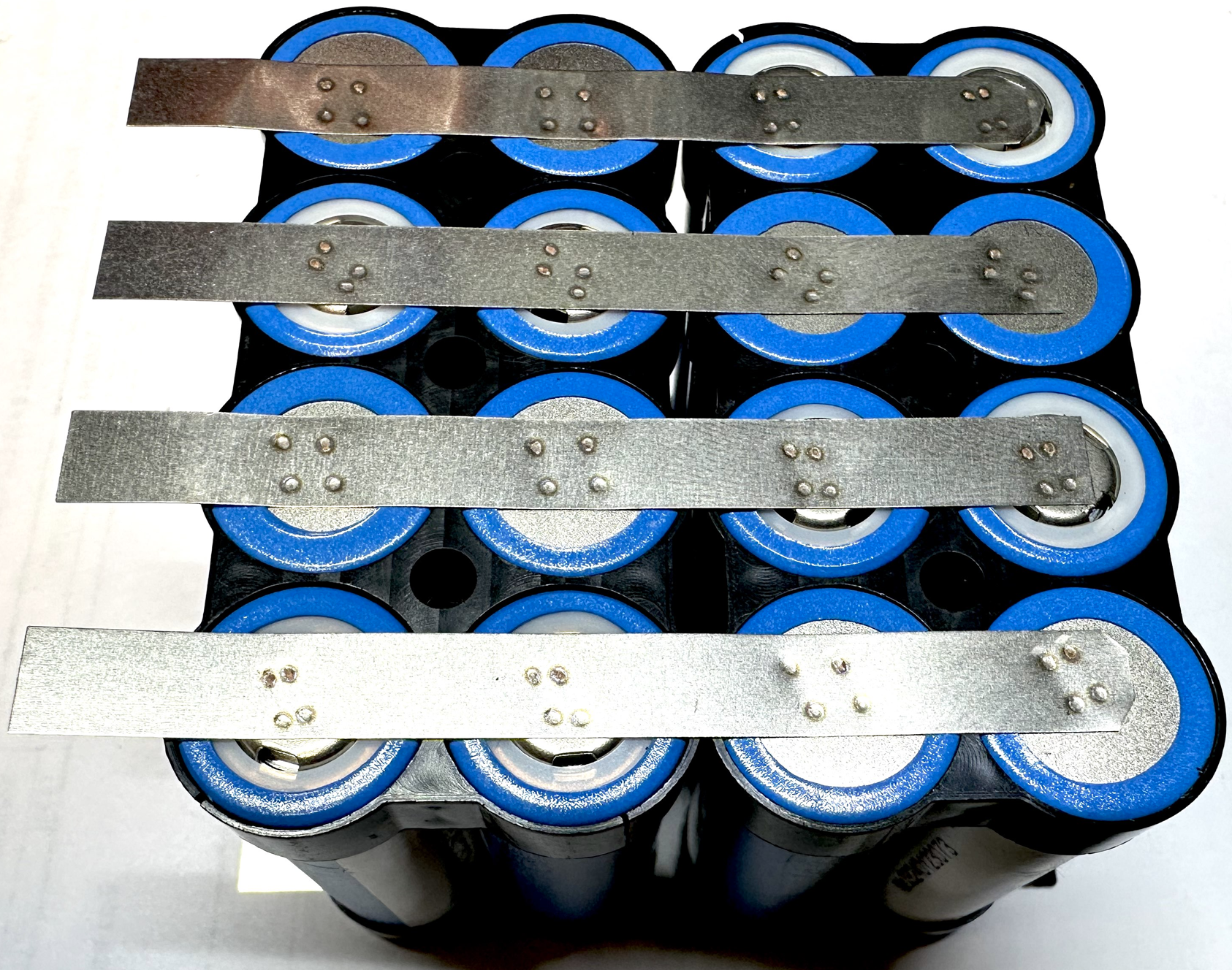

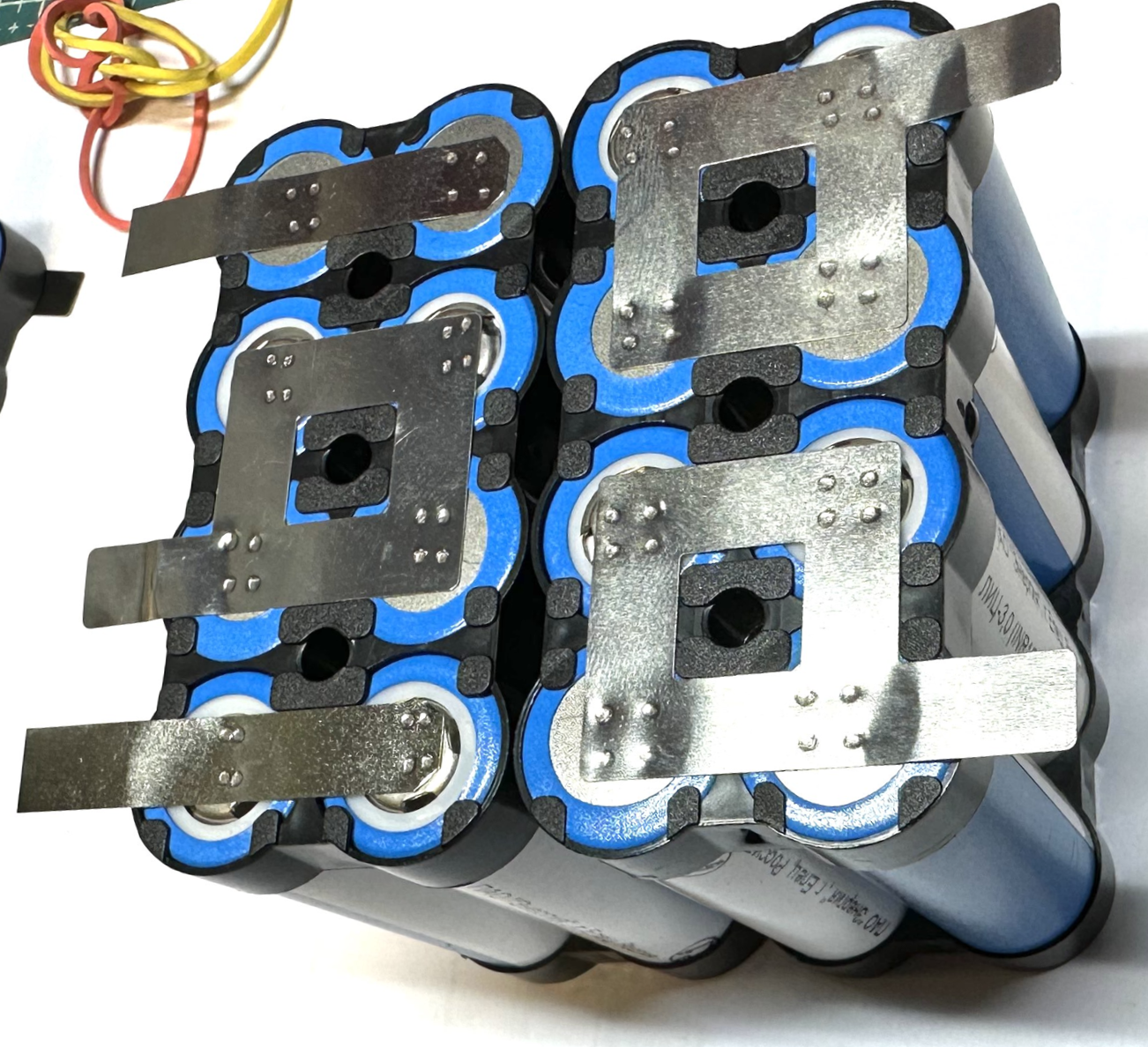

обратить внимание крайние полоски ближе к середине блока. Центральные смещены к середине блока как на фото.
