Тестирую AHD/TVI уплотнитель видеосигнала

Задача

подключить еще одну камеру HDTVI на существующий коаксиальный кабель, там где новый кабель протянуть не вариант.

В РФ на нескольких сайтах нашел уплотнитель видеосигнала AHD/TVI/CVI GSD-HD102T/R, цена начинается от 4000 рублей, подробной информации о железке в яндексе не нашел, решил заказать максимально бюджетно в тест. в итоге купил на алиэкспрессе за 2512,00 рублей. Посылку доставили за 26 дней.

Заявленые характеристики на али и российских сайтах совпадают:

Уплотнитель видеосигнала AHD/TVI/CVI с разрешением до 1080р. Позволяет передавать видеосигнал с 2-х Full HD камер по одному коаксиальному кабелю на расстояние до 400 м. Комплект передатчик + приемник. Питание 12В обоих блоков. Рабочая температура -30°C - 50°C.

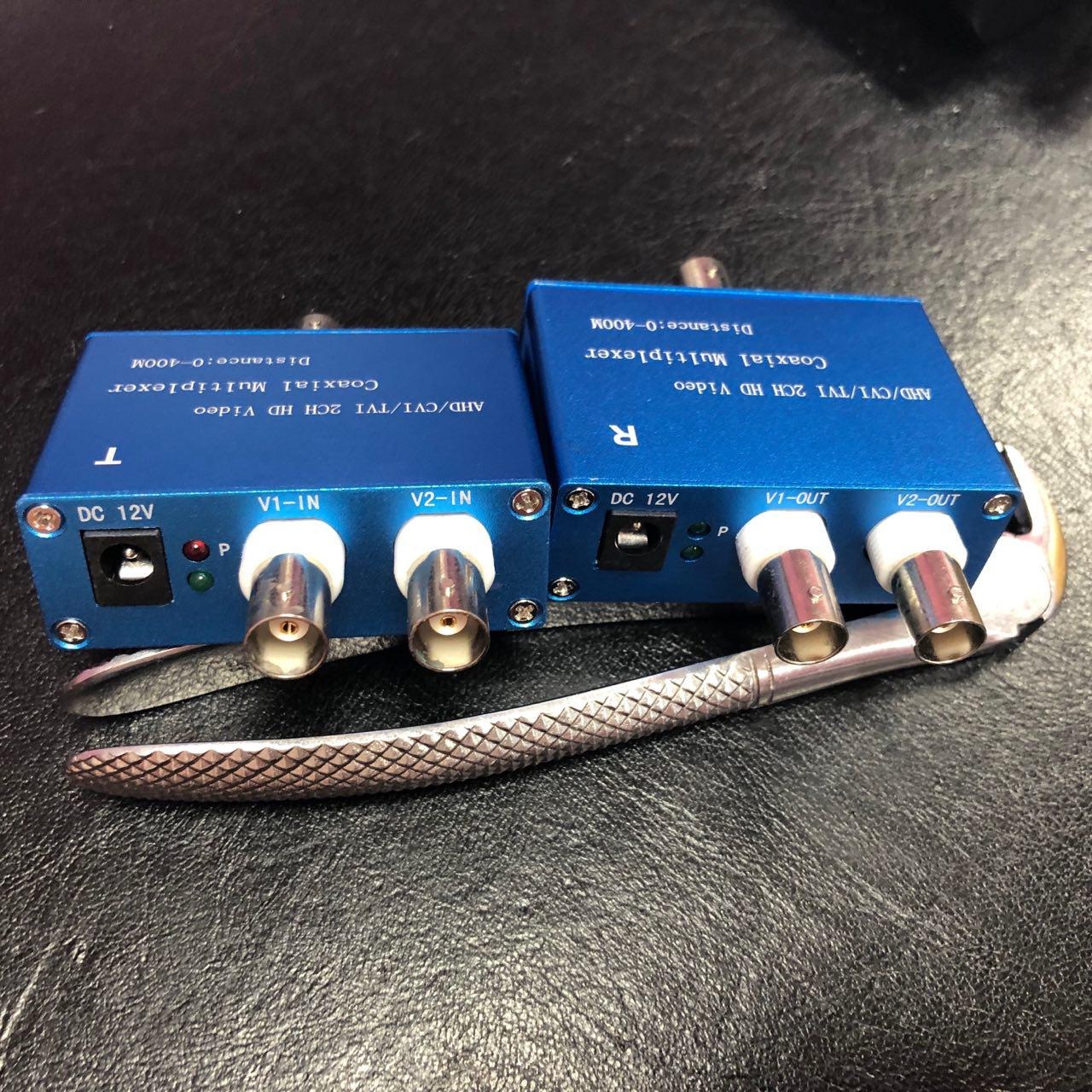

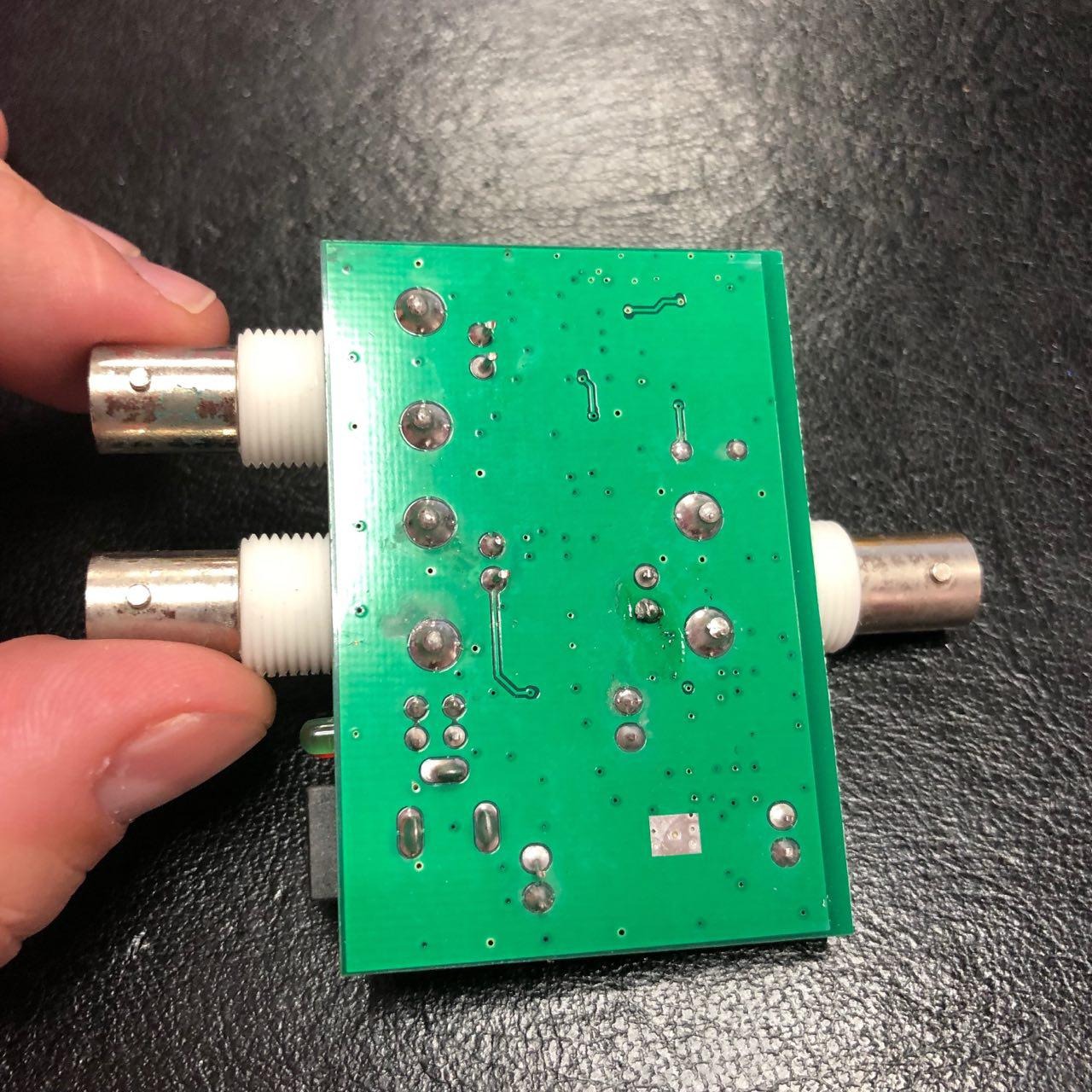

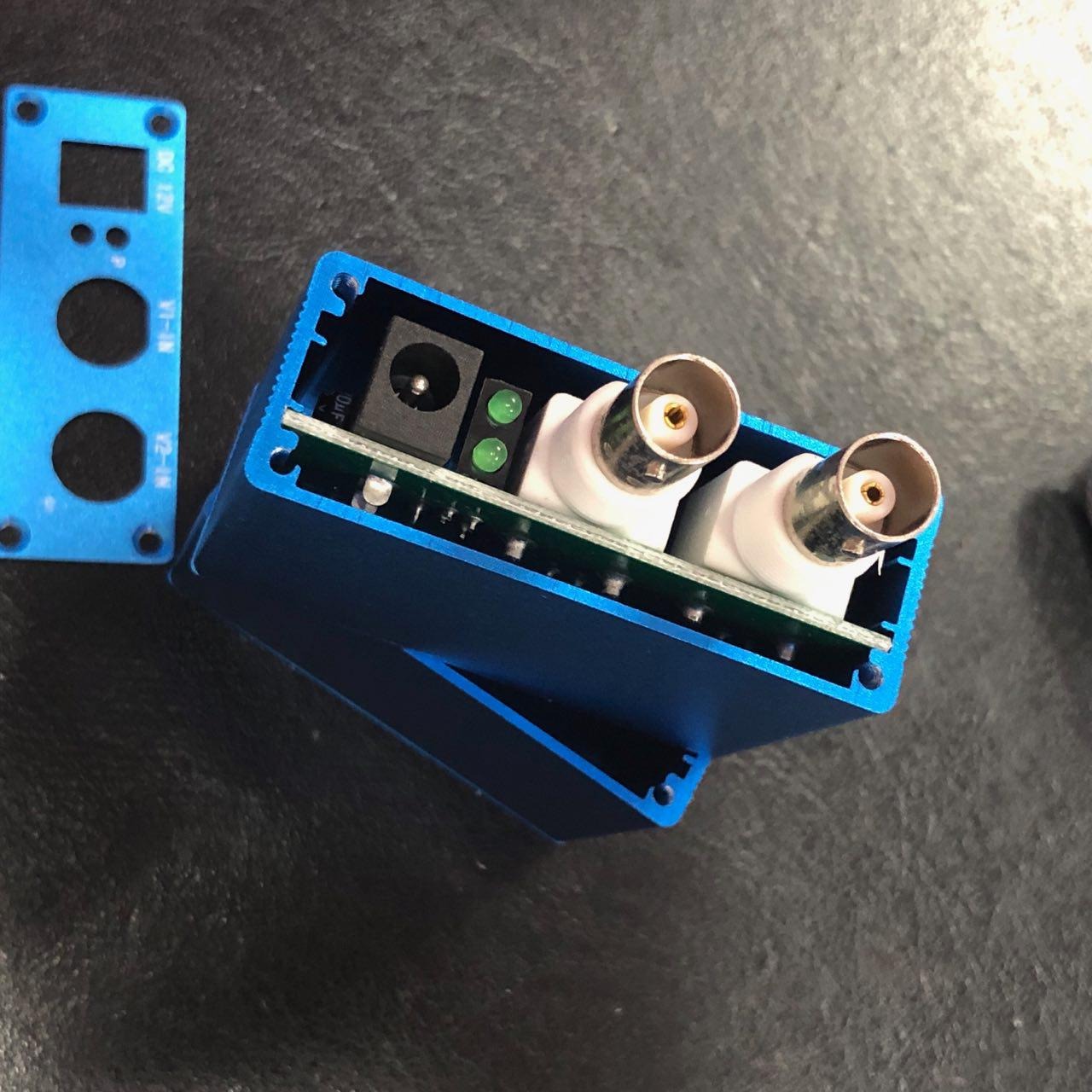

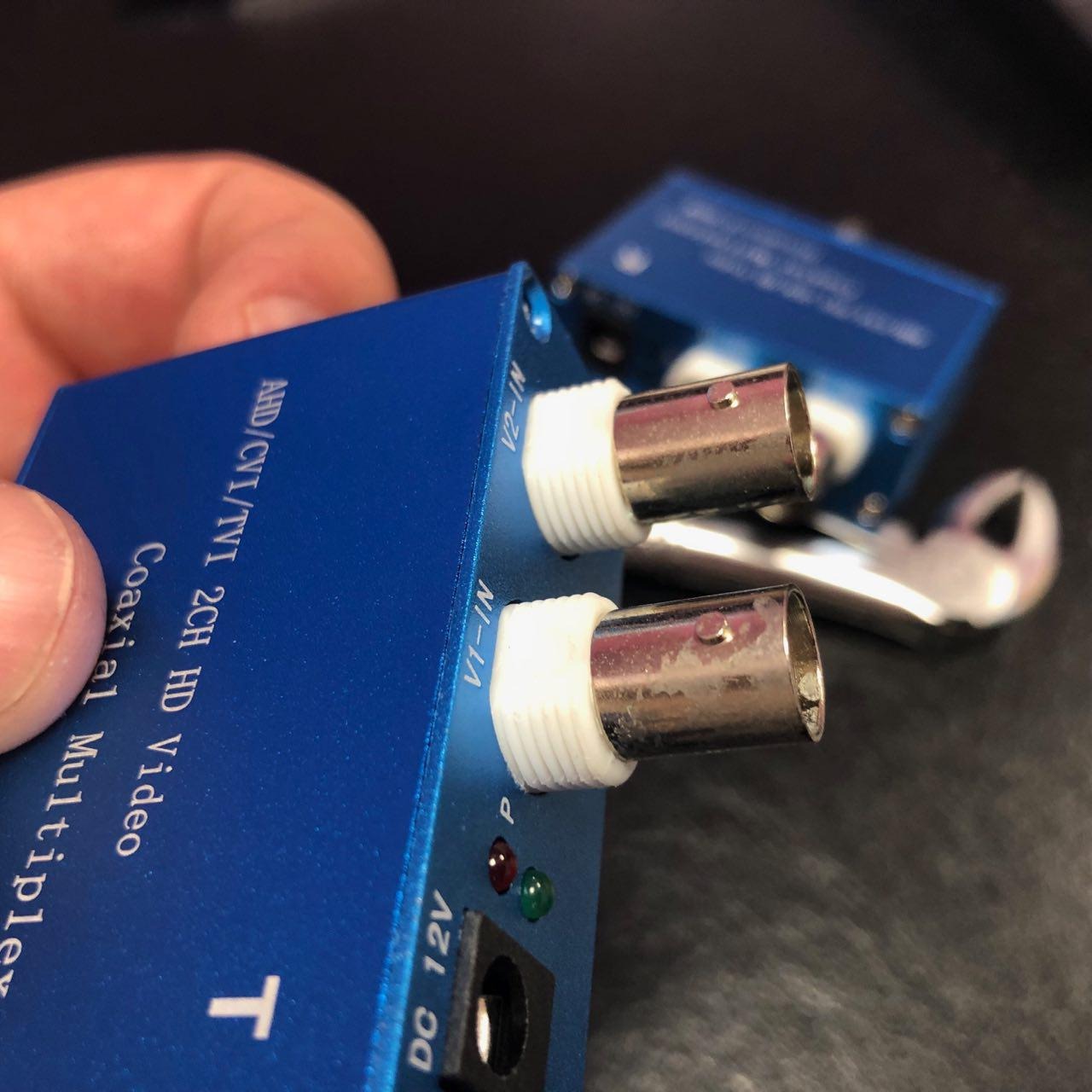

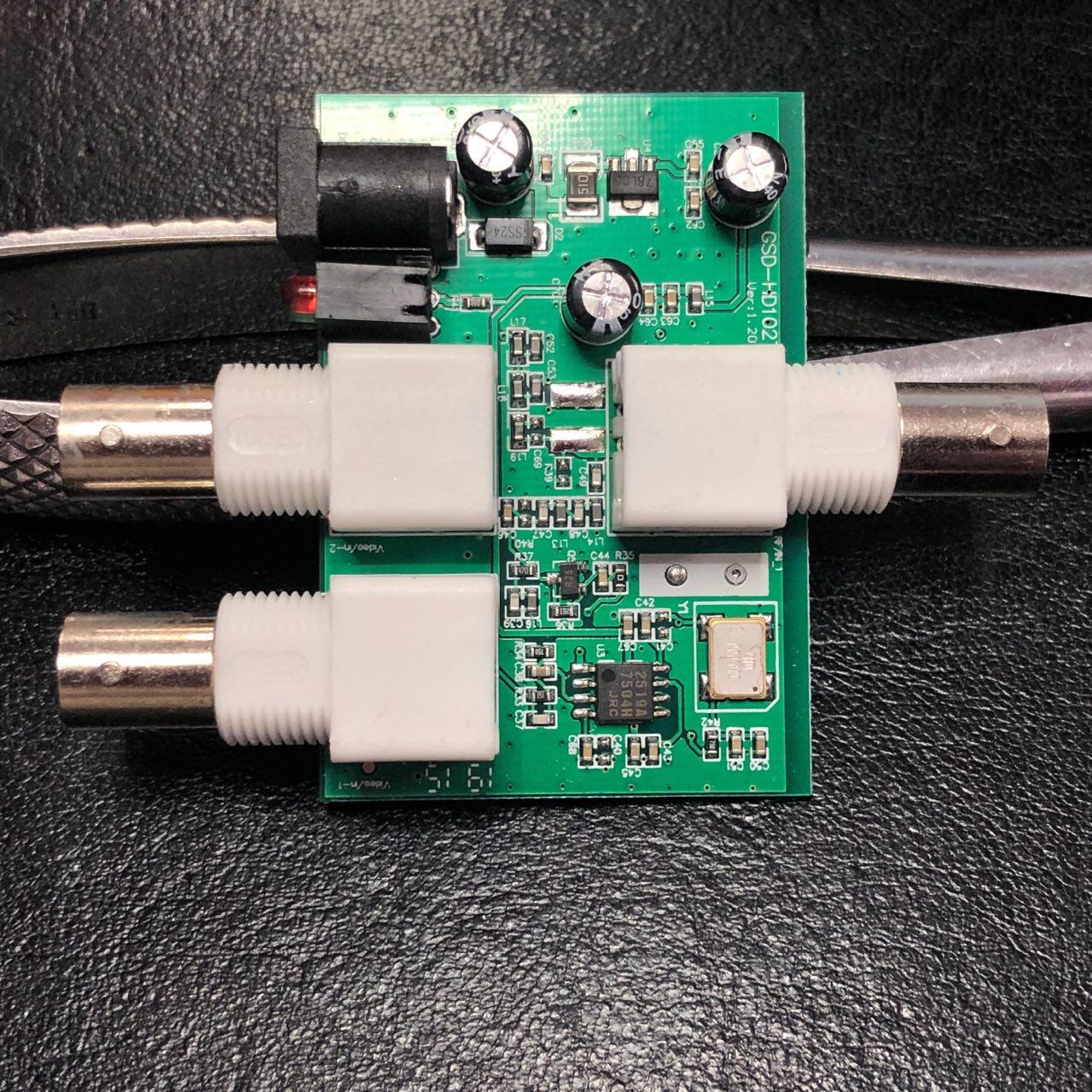

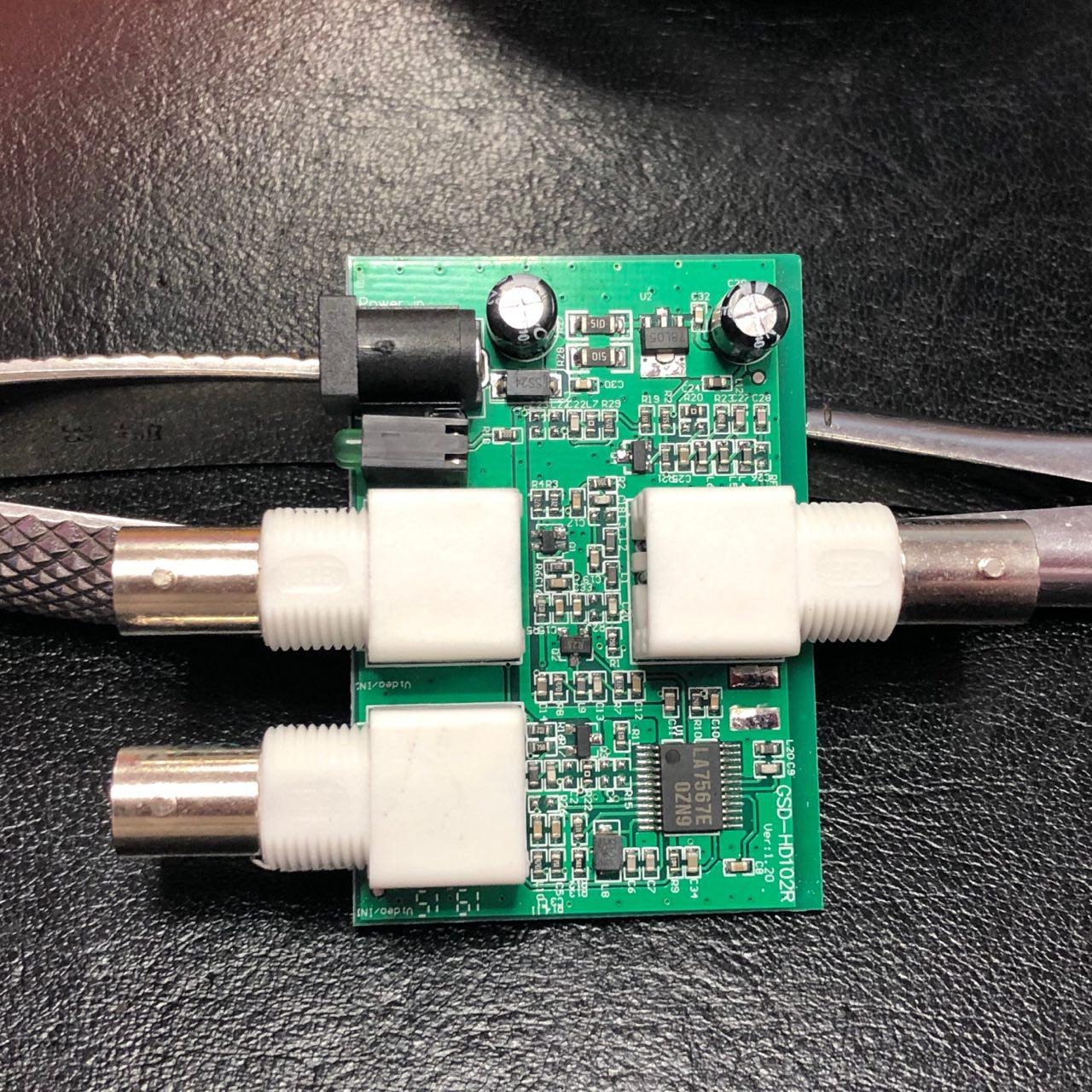

Фото железки

комплект состоит из передатчика и приемника, питание обоих от 12 вольт

Тесты

для тестов использовал:

• видеорегистратор HiWatch H204Q
• 2MP HDTVI камеры DS-T233 две штуки
• 5МР HDTVI камеры DS-DS-T513
• черно белая "мишень" на листе А3, закрепленная на стремянке)) (буду благодарен за ссылку на нормальную мишень/таблицу и алгоритм тестирования размеры мишени, расстояние установки камеры и тд)

Камеры подключались в видеорегистратору:

• первый раз на прямую
• второй раз через уплотнители и кабель 1 метр
• третий раз через уплотнители и 200 метровый кабель Optimus КВК-В 2*0,5 (indoor).

Камеры и уплотнители запитывались через БП 12 вольт 4 ампера, дополнительные настройки на камерах ( частота кадров wdr и тр) не производились.

Что в итоге получилось:

• Камера на 5MP сразу вылетела с теста так как через уплотнители с нее была только черно белая картинка((
• Камеры на 2MP дали одинаковую картинку.

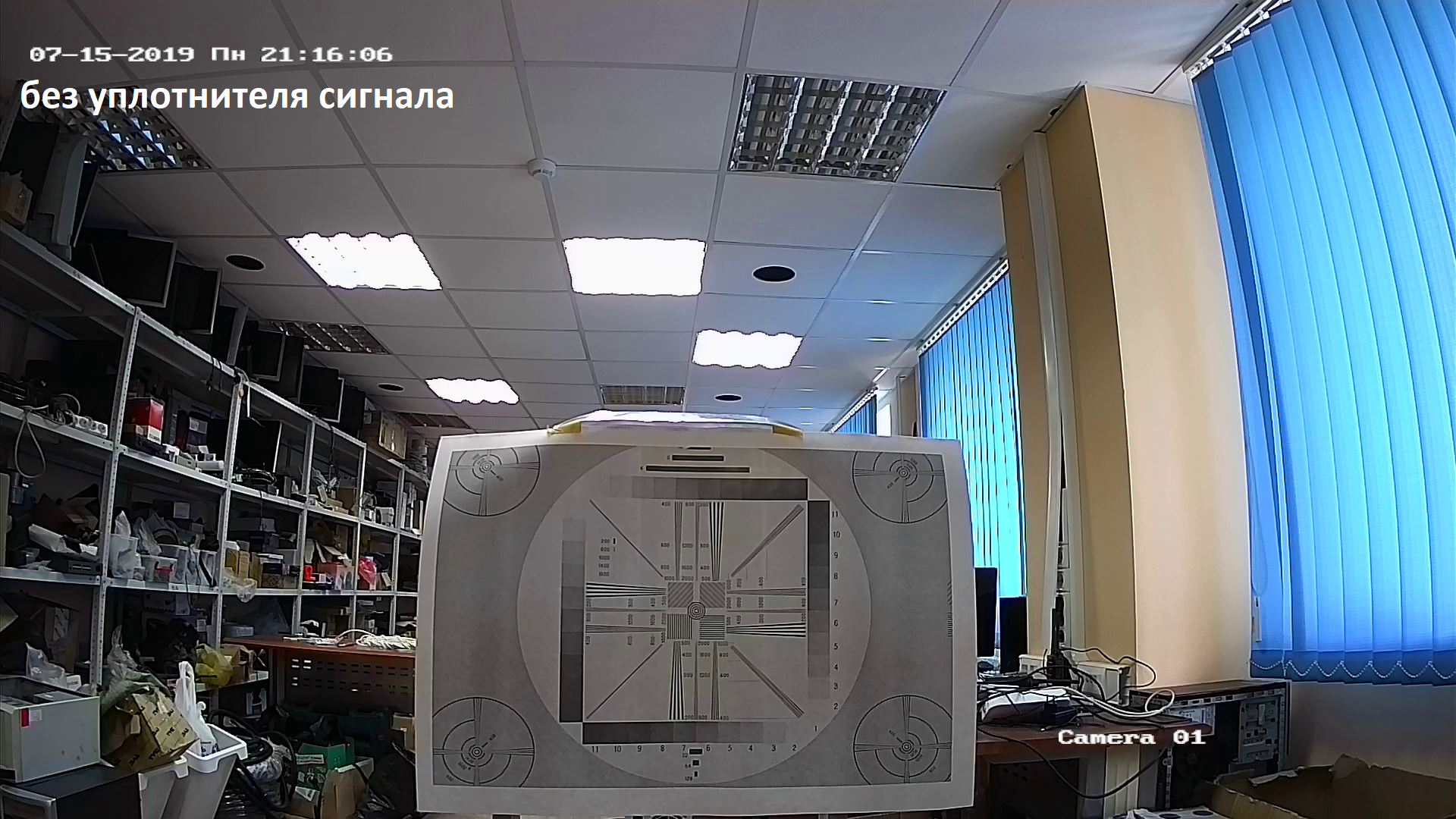

все в гифке

Выводы

Качество через него конечно страдает, но девайс имеет правао на жизнь. Если есть возможность протянуть новый кабель - лучше протянуть.
