укро пом-2

@combat_engineer

украинская поделка на тему мины ПОМ-2, для дистанционного минирования с малых БПЛА.

Так как изделие уже скопировано и рассматривается целесообразность запуска в малую серию, о нем можно и нужно рассказать :)

ТТХ

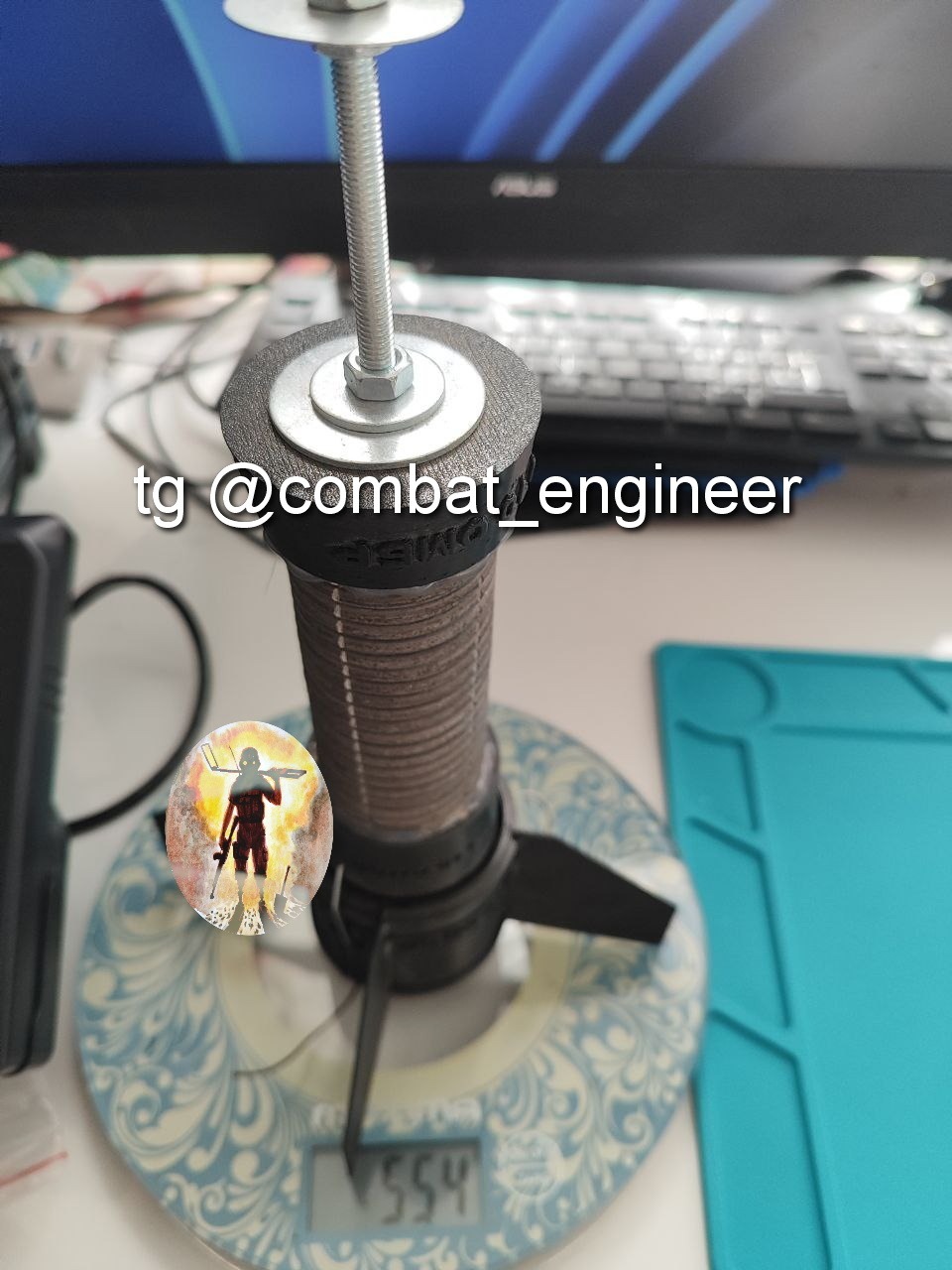

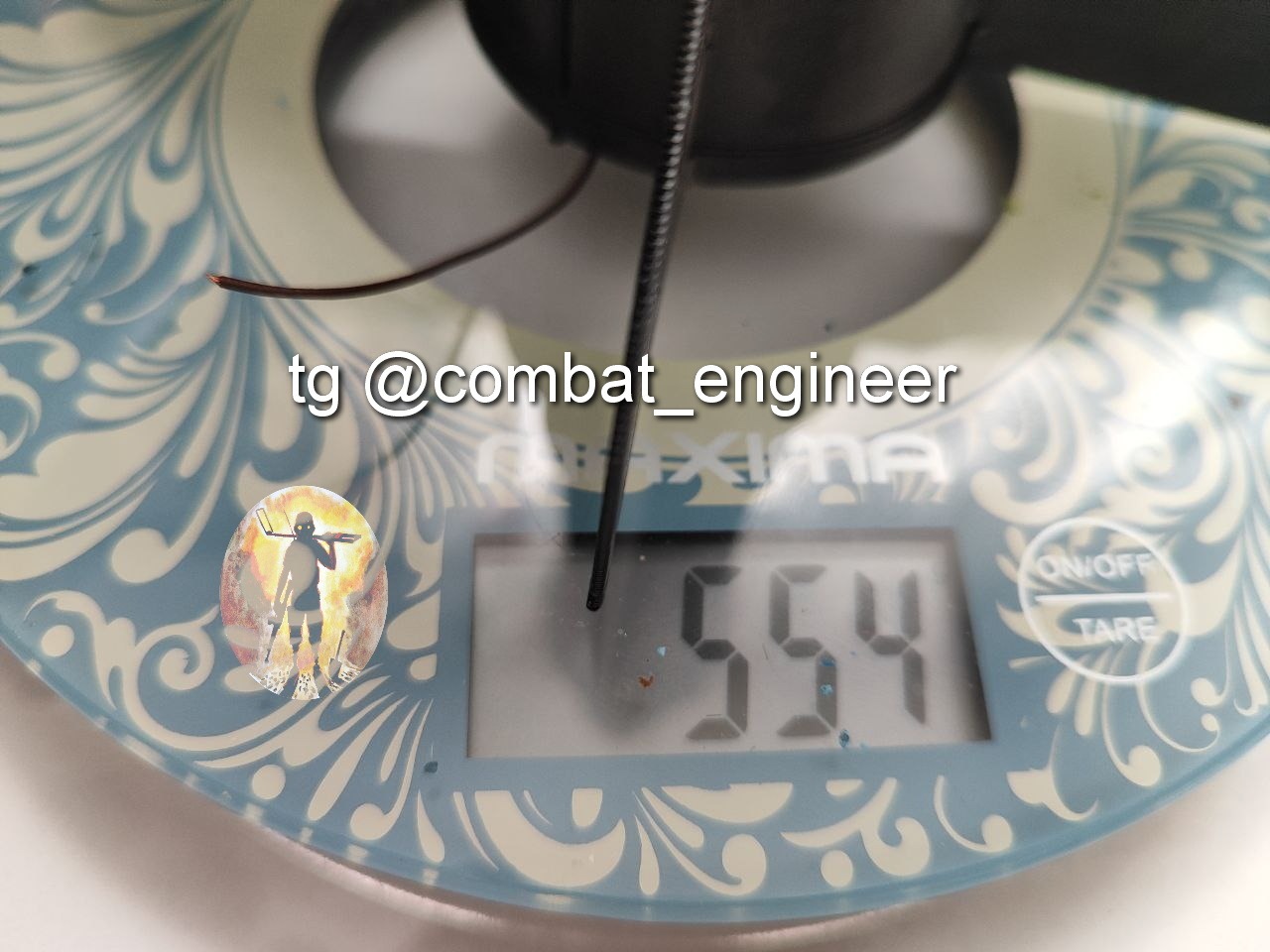

Вес 550 гр.

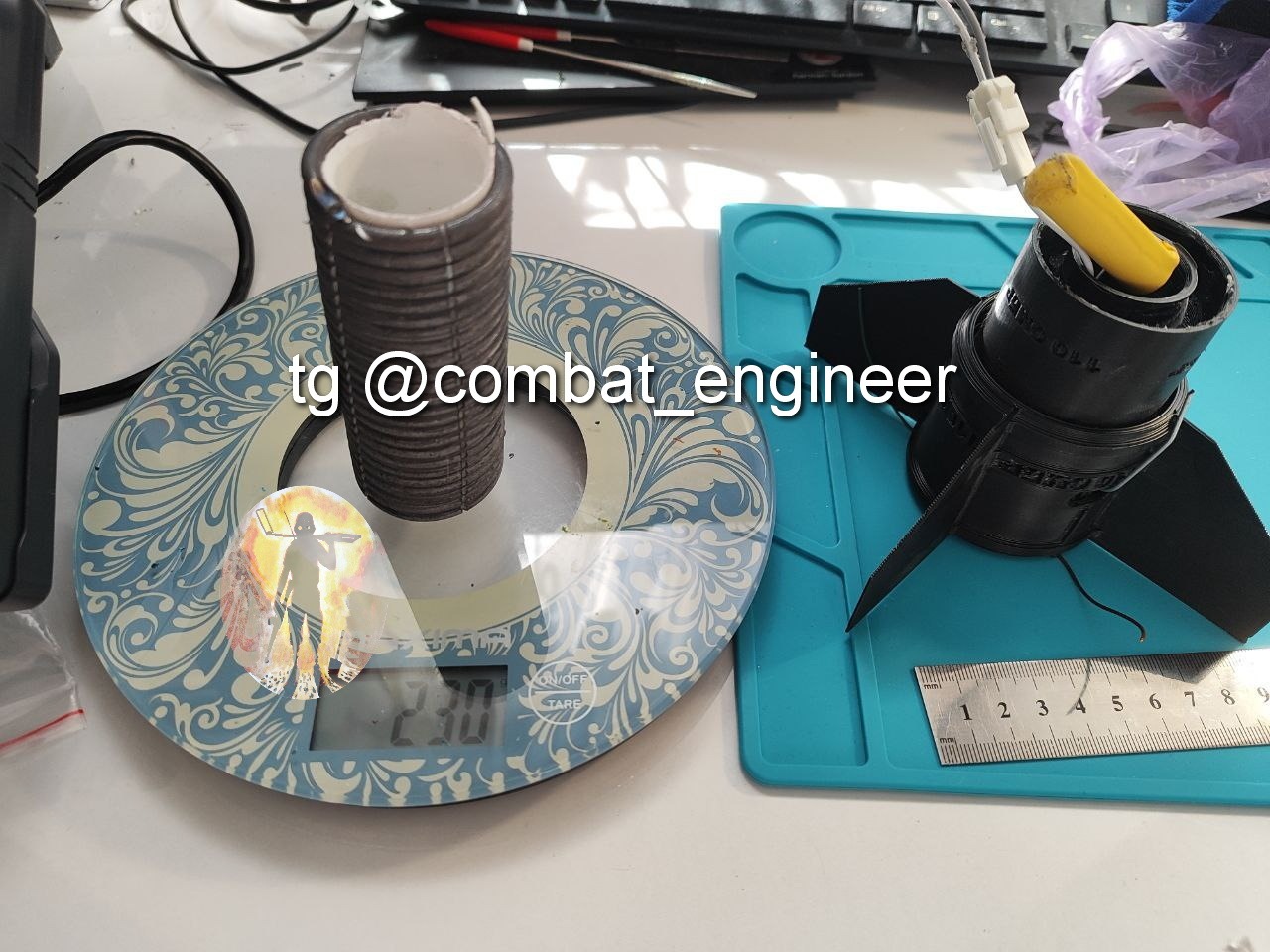

Вес осколочной рубашки (осколочных элементов) 230 гр.

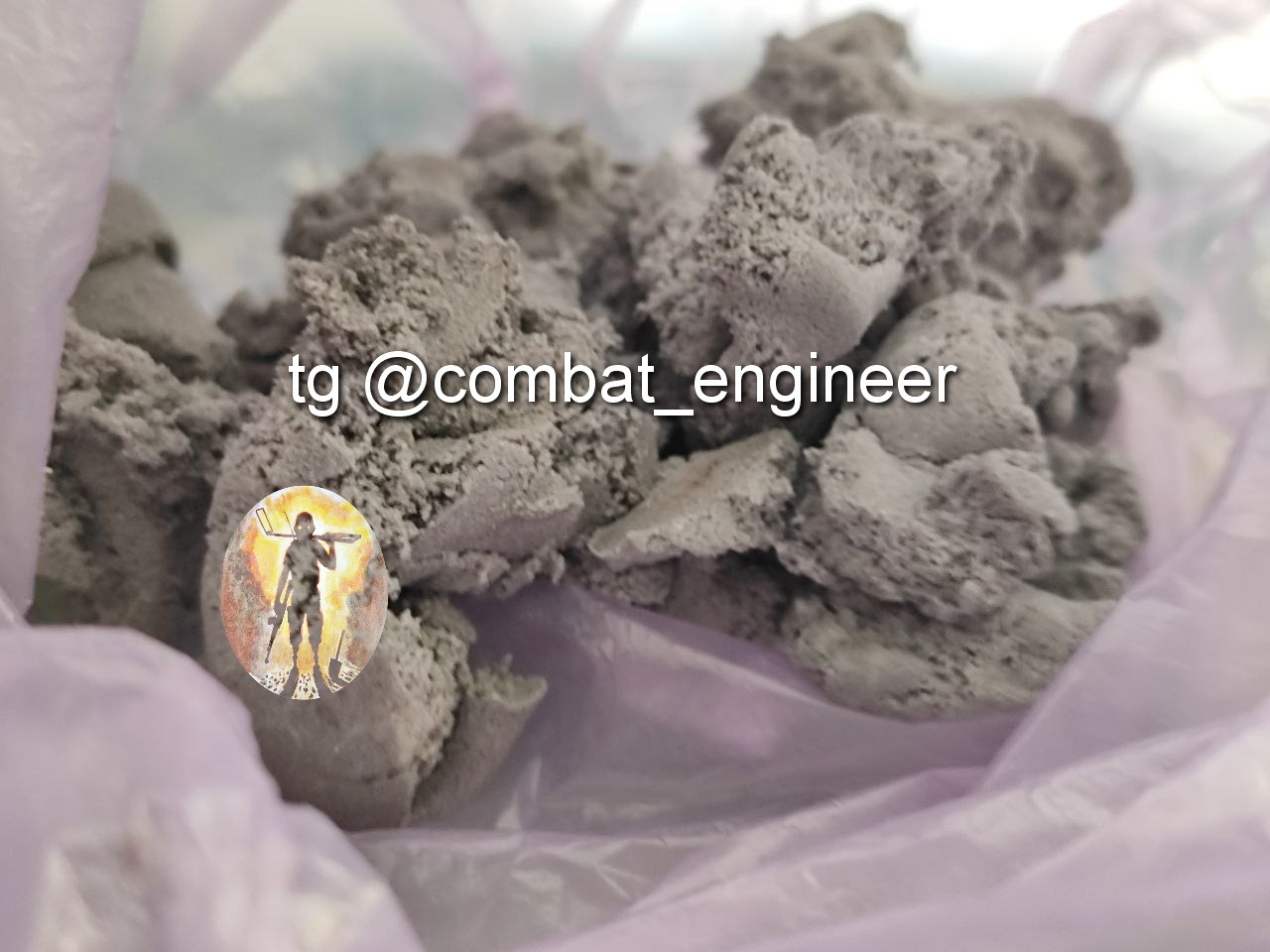

Вес взрывчатого вещества (ПВВ-7) 72 гр.

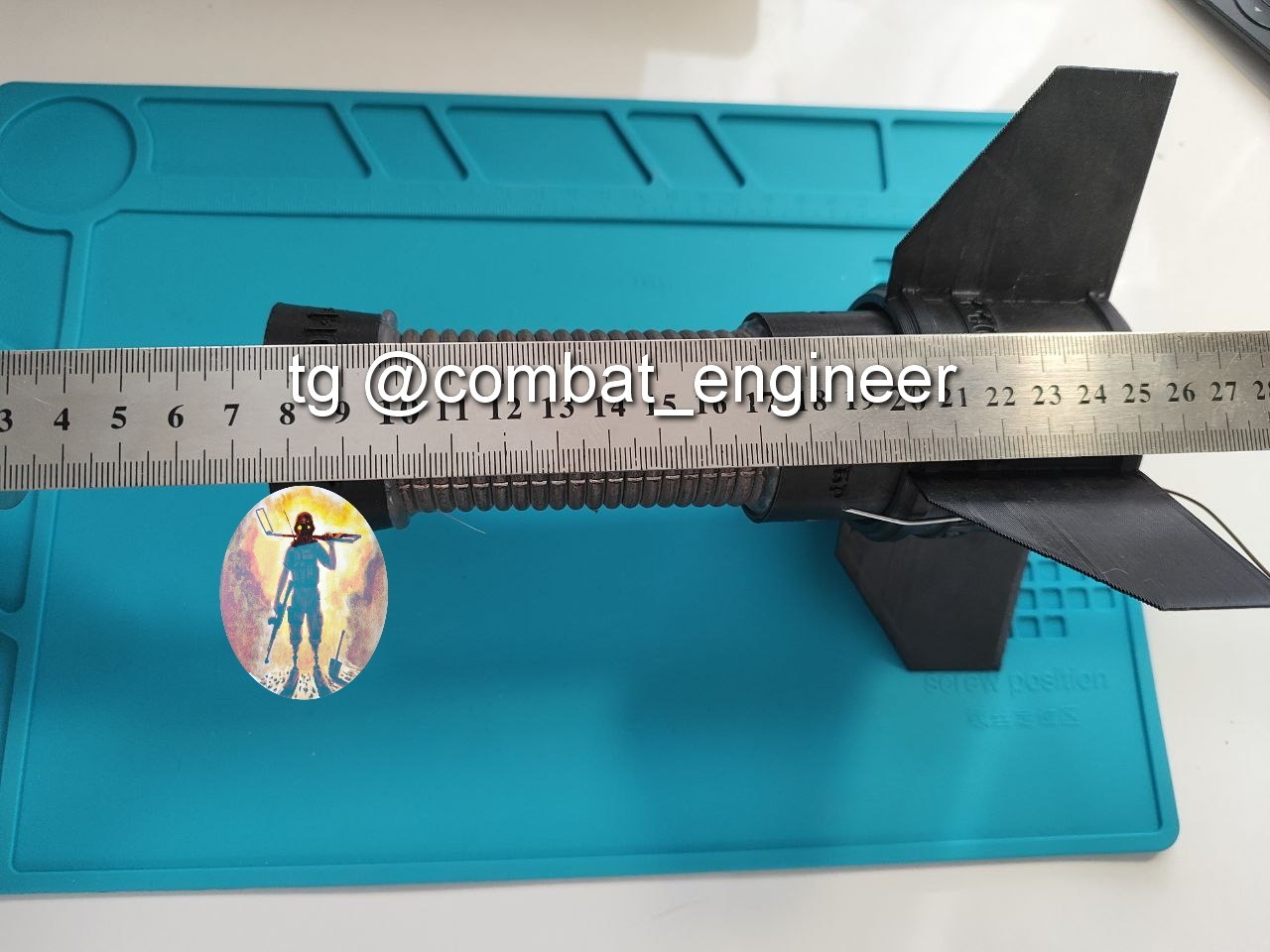

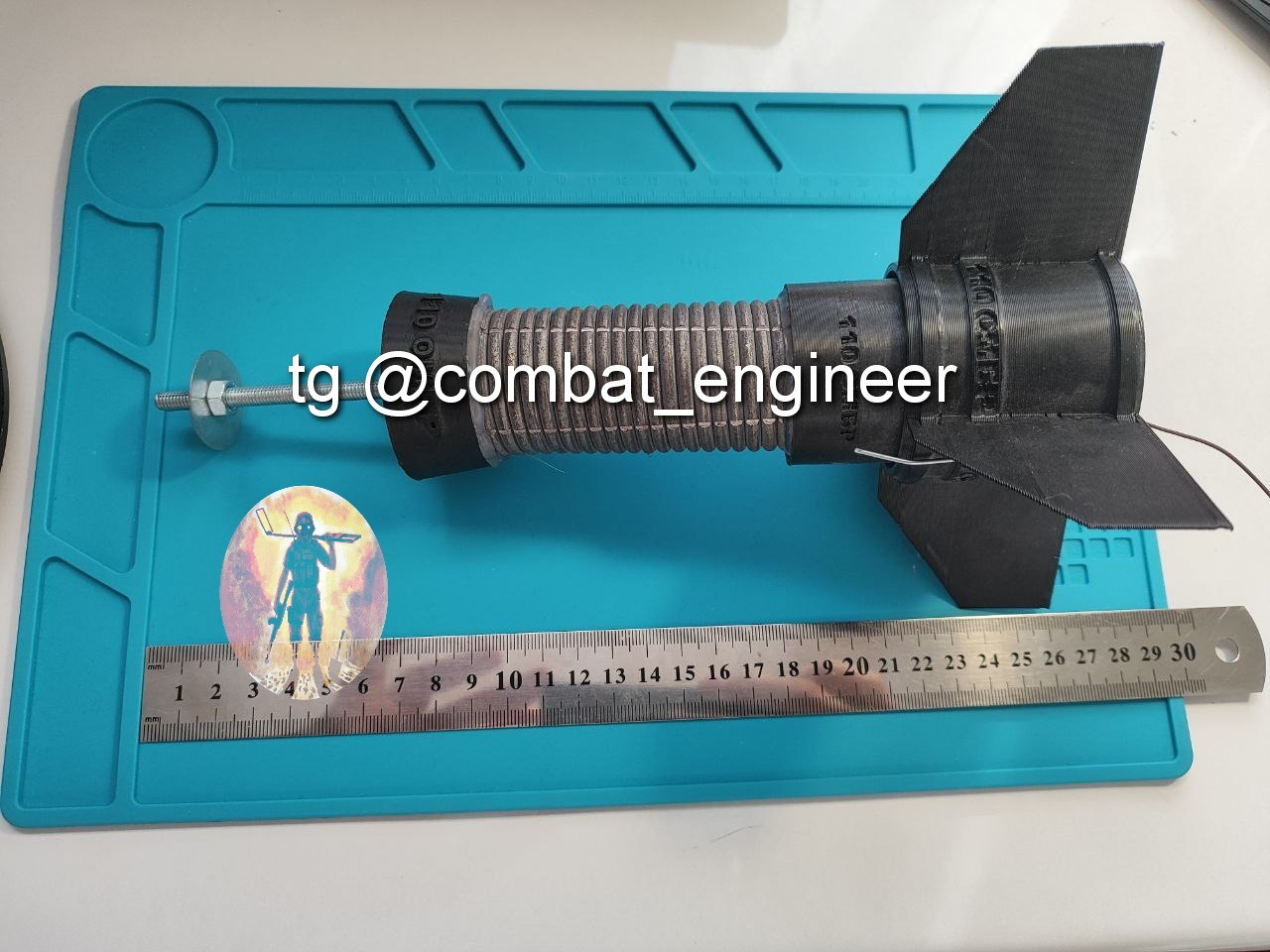

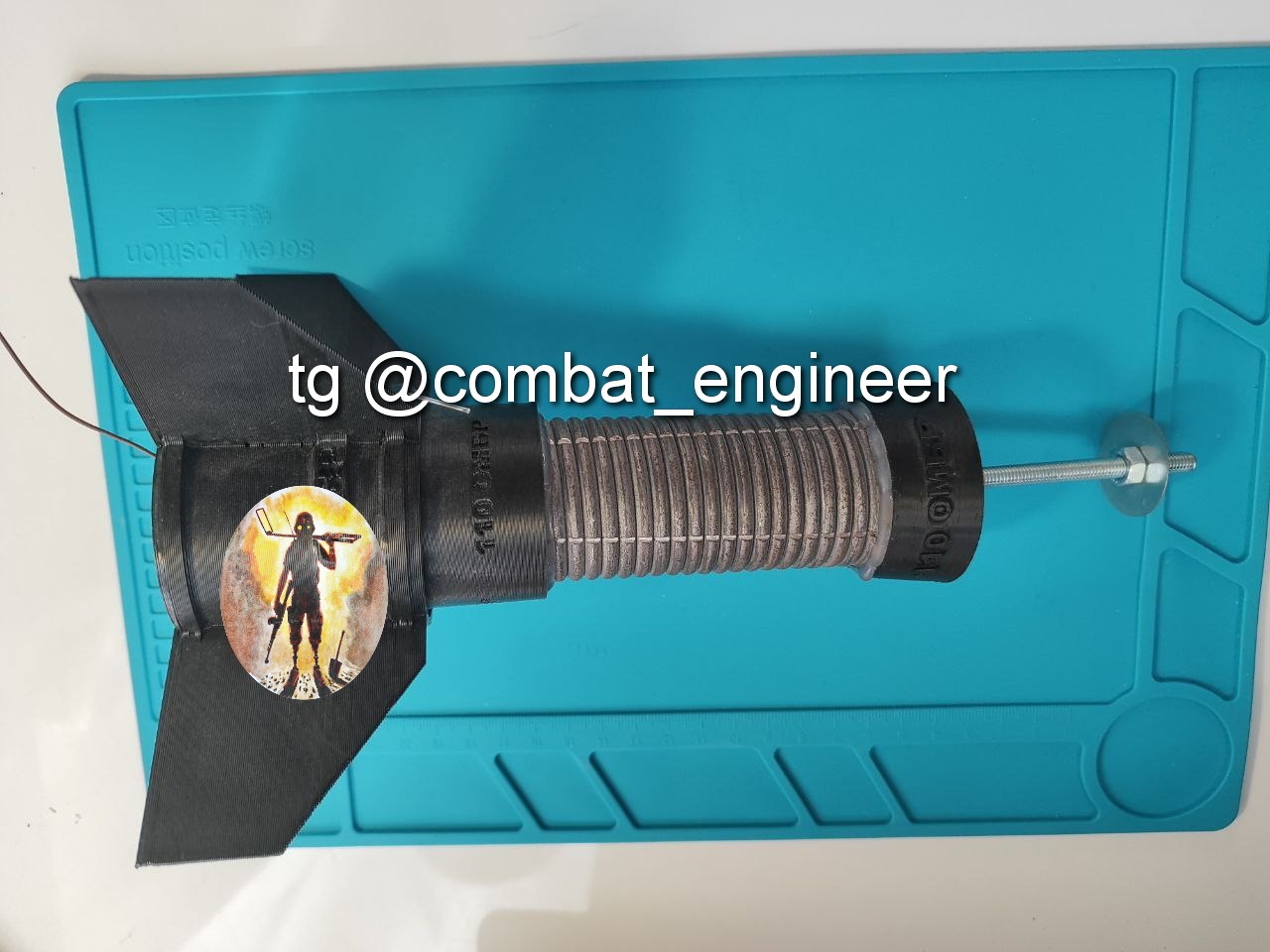

Общая длина 255 мм.

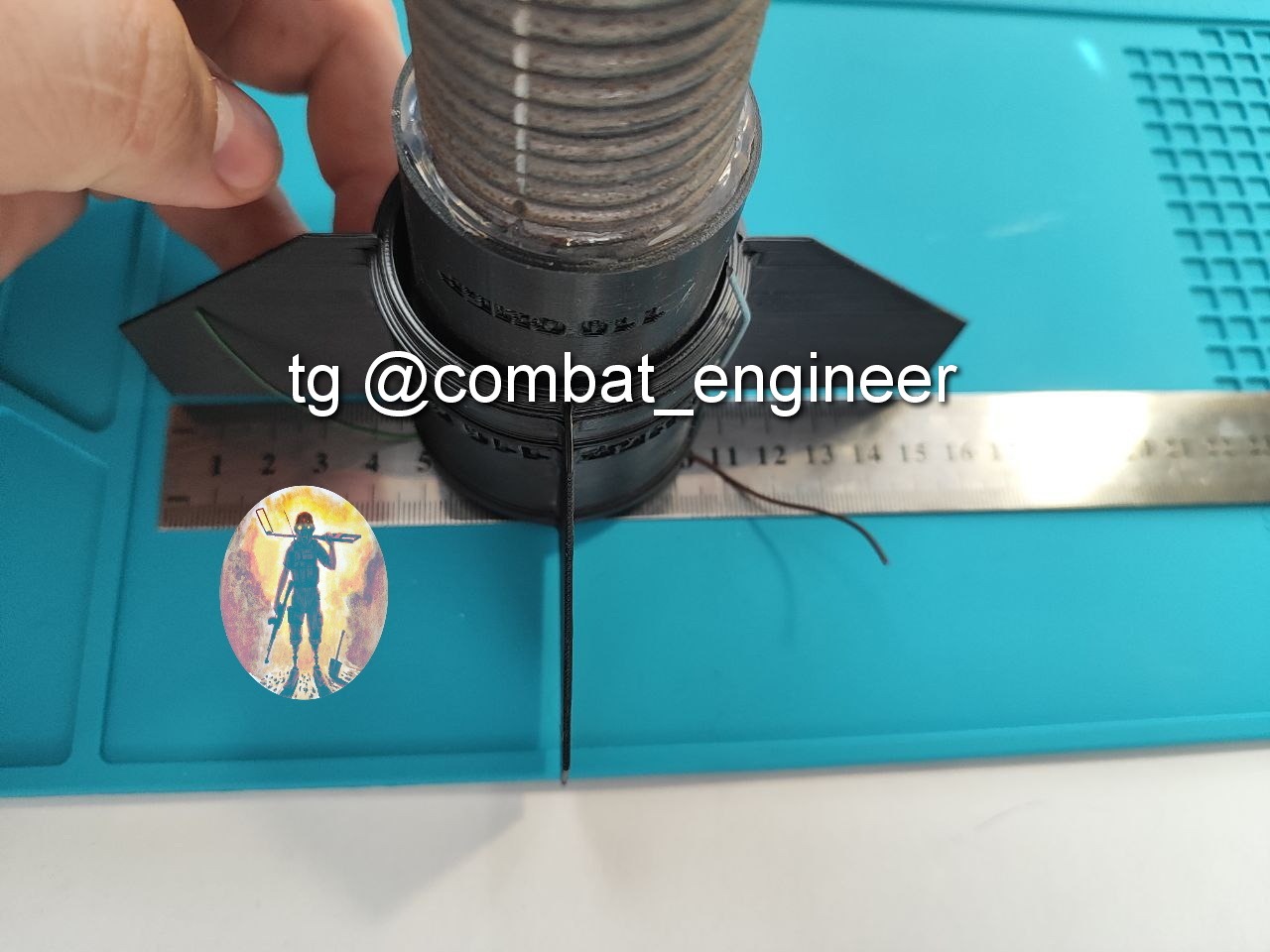

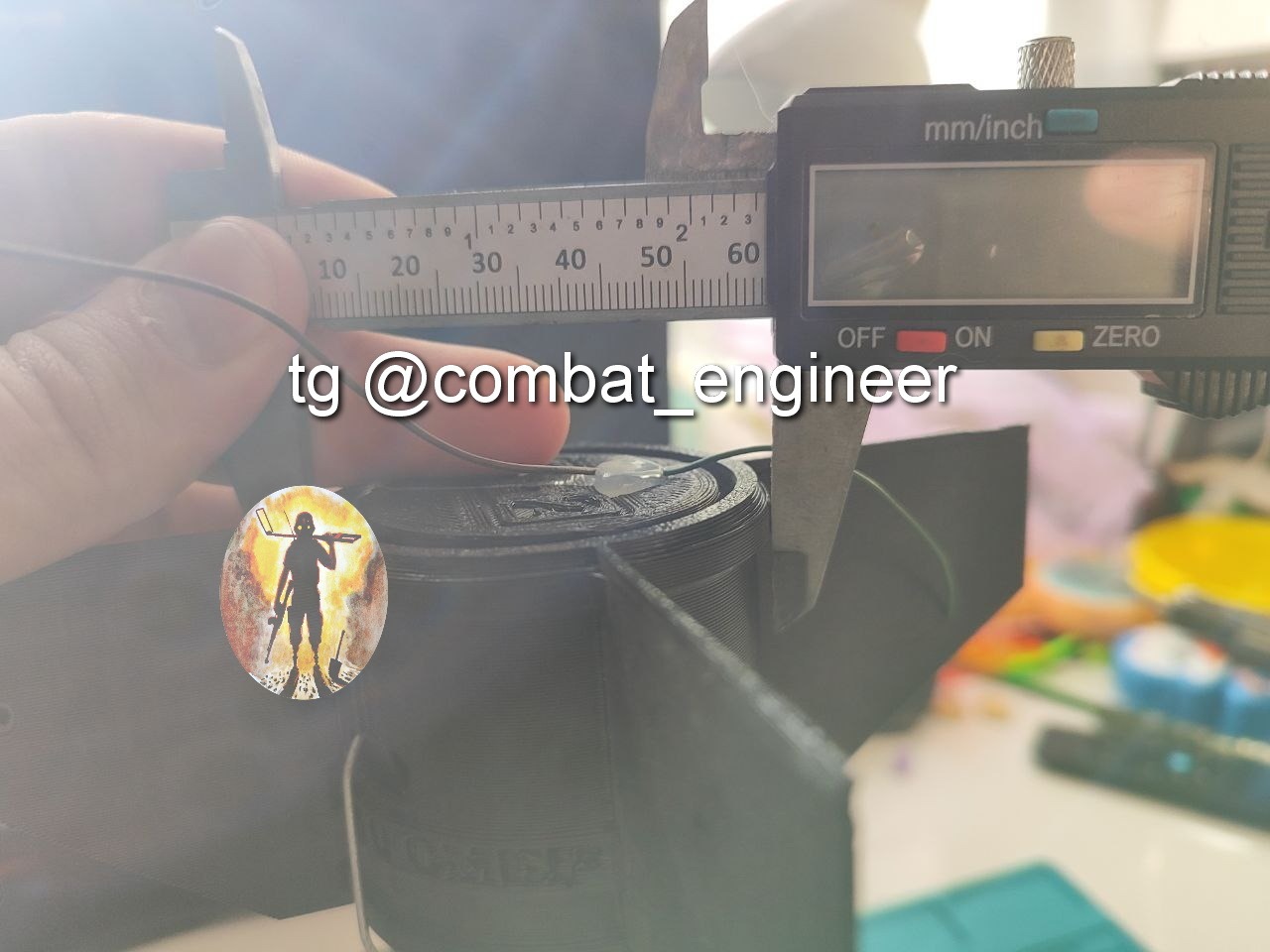

Ширина по самой широкой части (стабилизаторы) 155 мм.

Взрыватель электрический, натяжного принципа действия с 4-мя датчиками цели длинной 5.5-5.7 м каждый.

Детонатор ЭДП

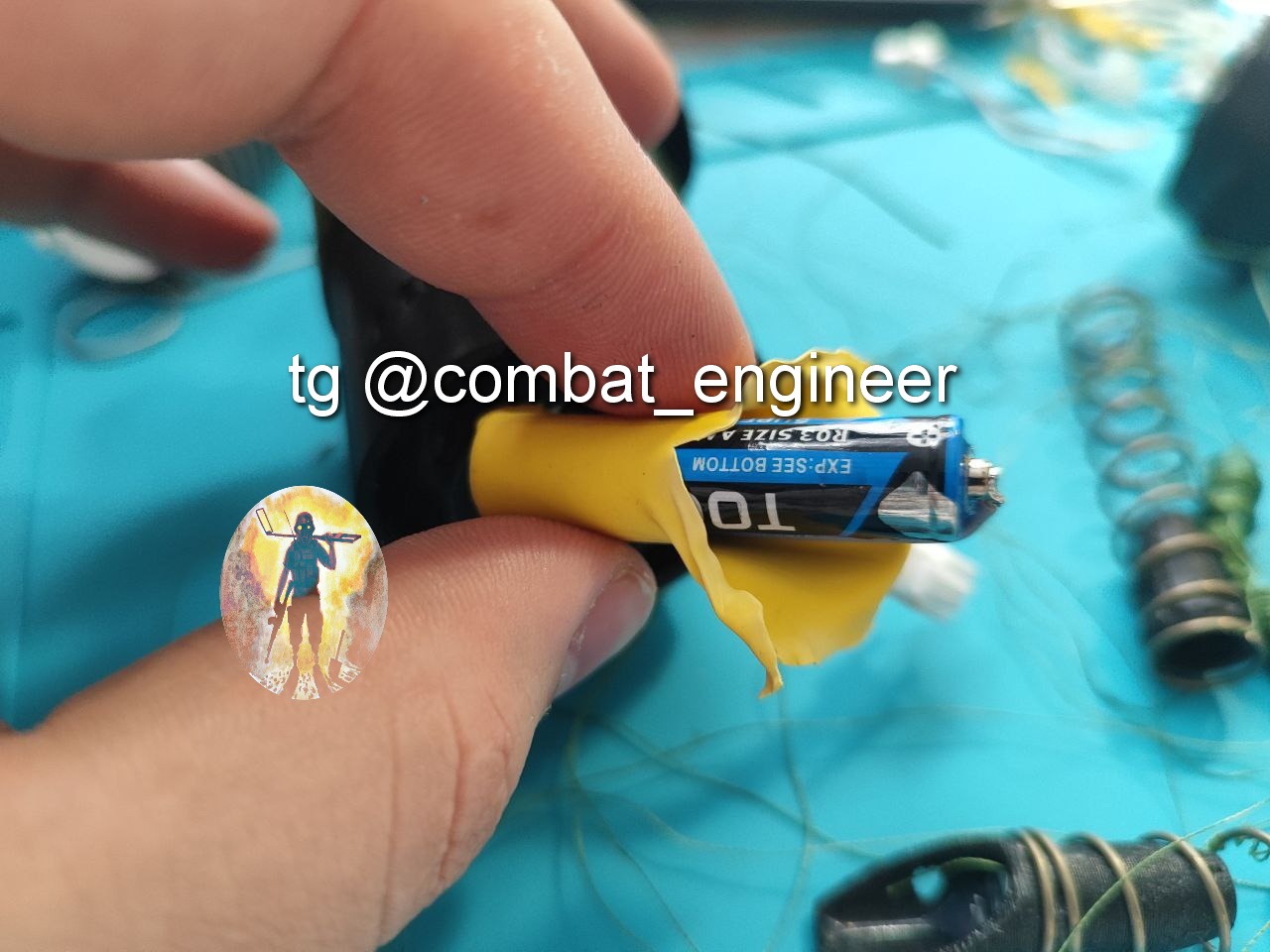

Источник тока 1 батарея ААА (мини пальчиковая), 1.5 вольта.

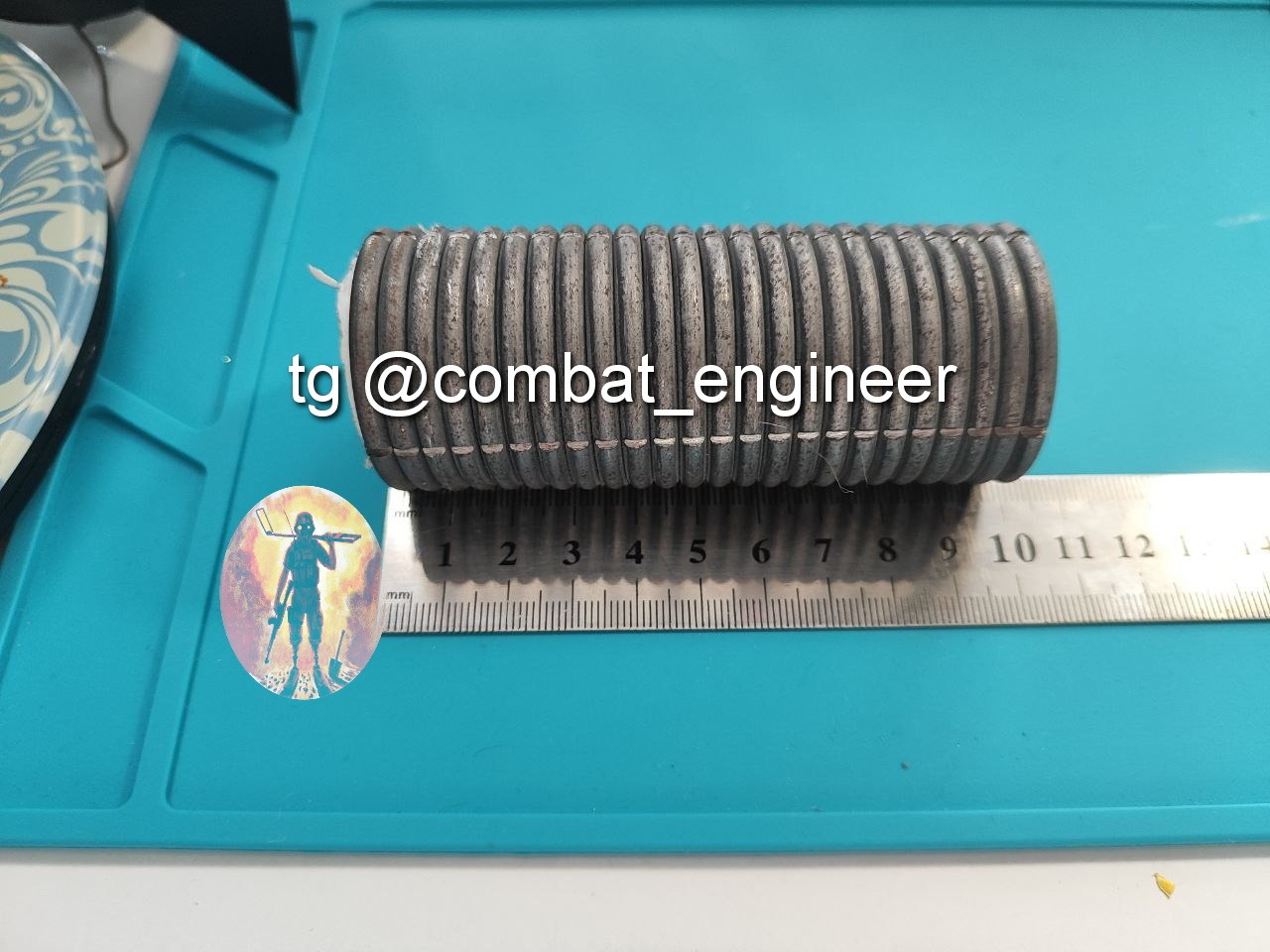

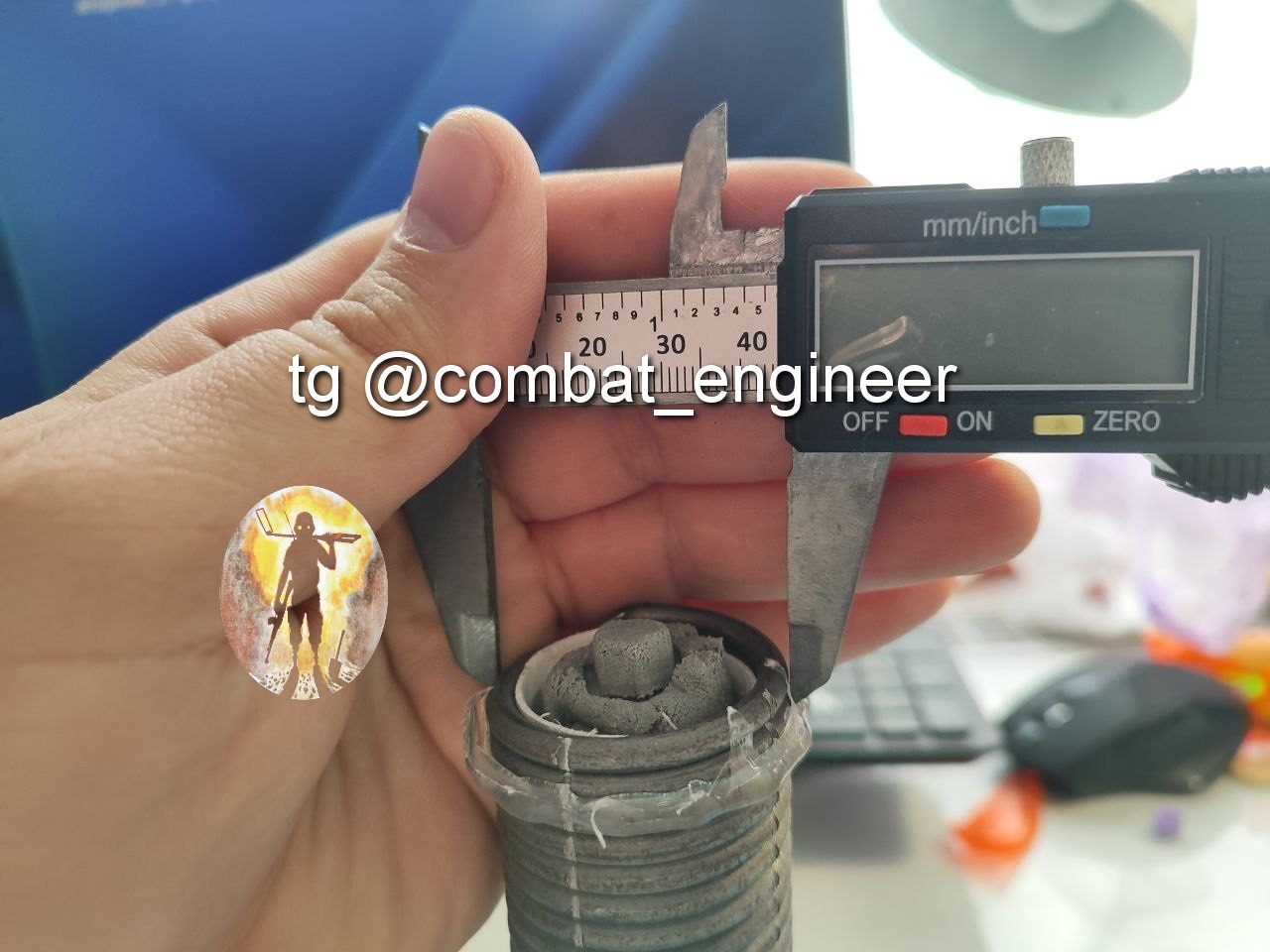

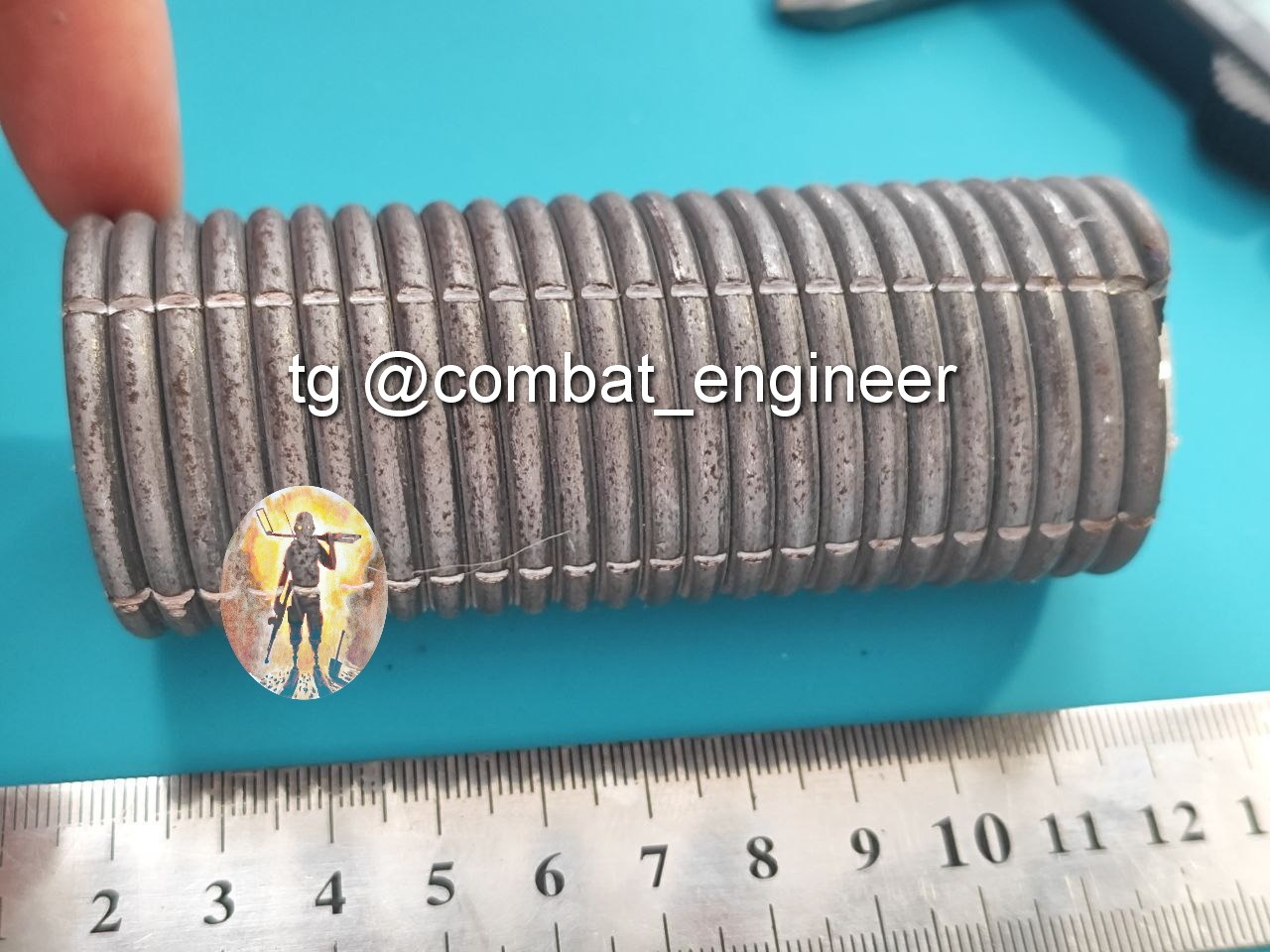

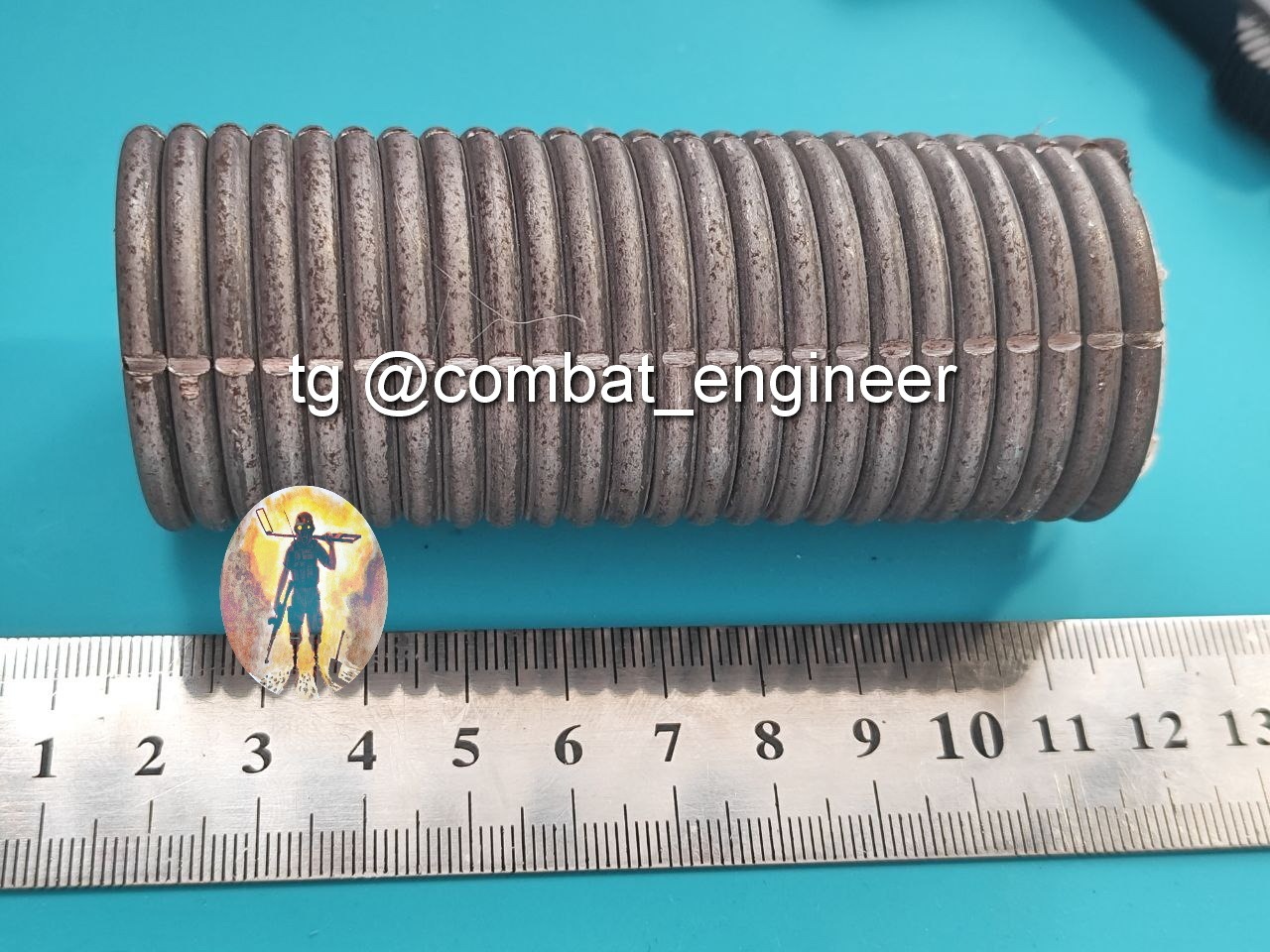

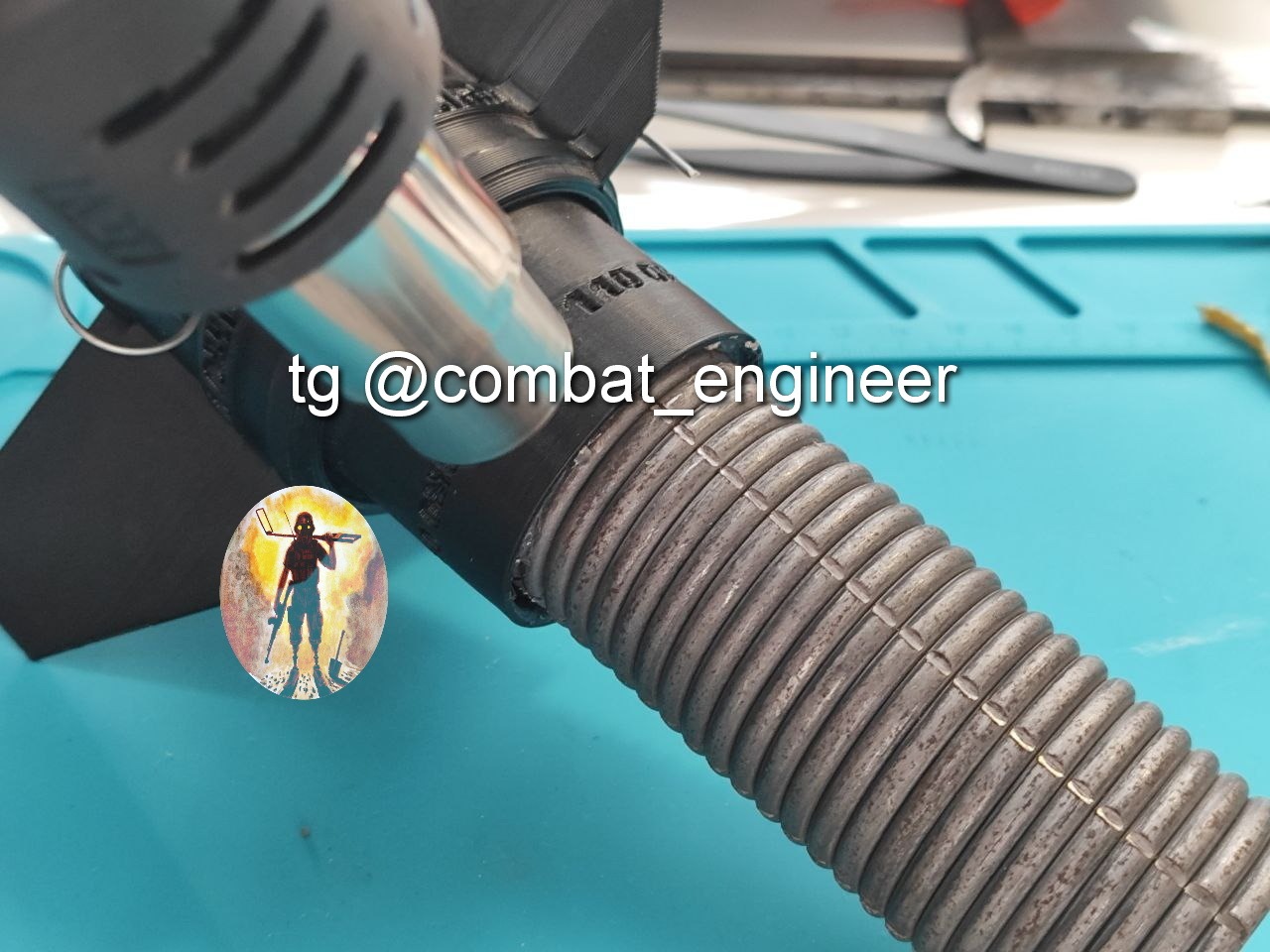

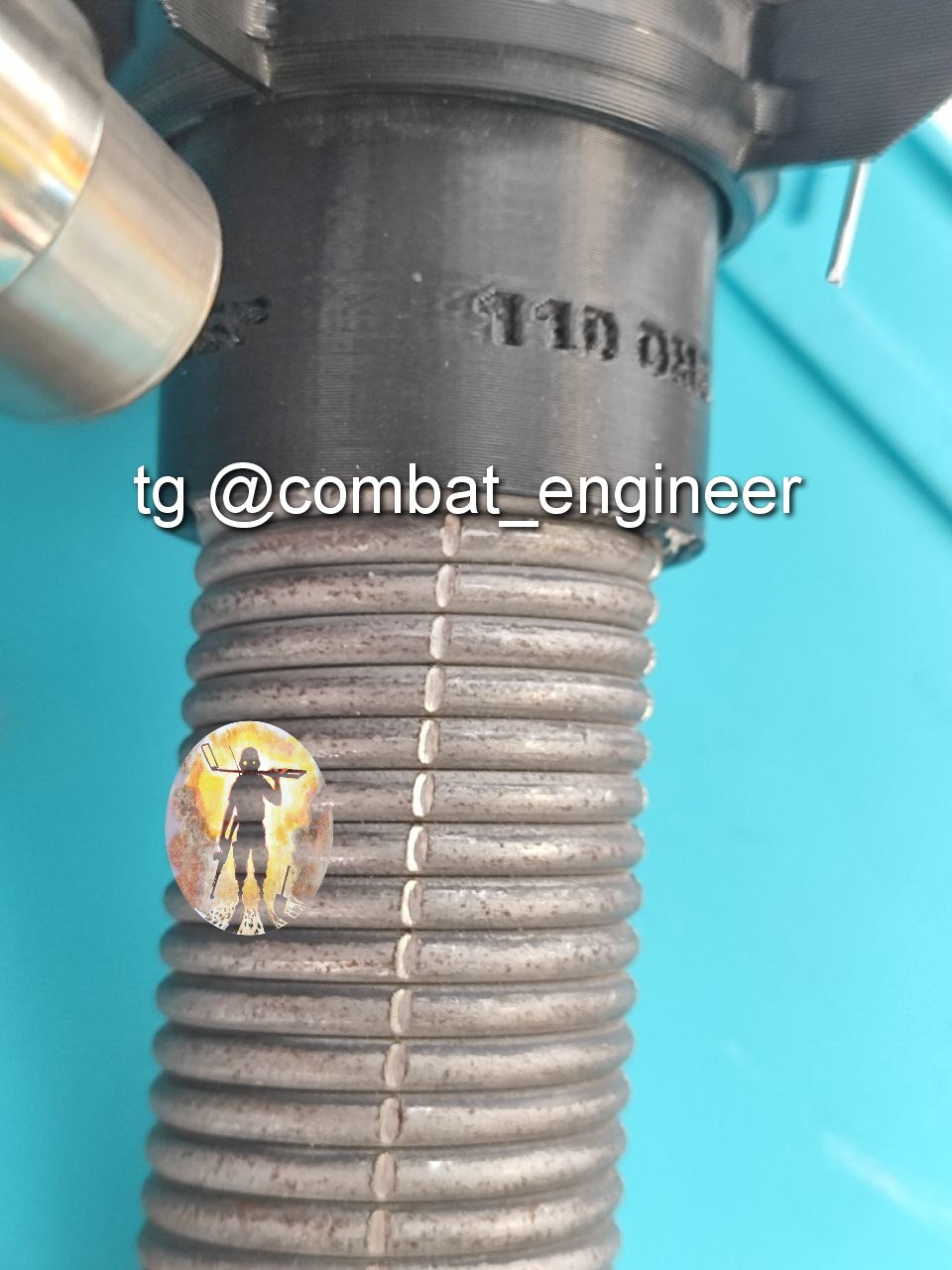

Материал корпуса пластик (с виду напечатано на 3д принтере petg), осколочная рубашка из 4 мм стальной проволоки навитой вокруг стержня диаметром 32 мм, с нанесенными насечками (4-мя прорезями глубиной около 2-2.5 мм для формирования поражающих элементов при взрыве основного заряда).

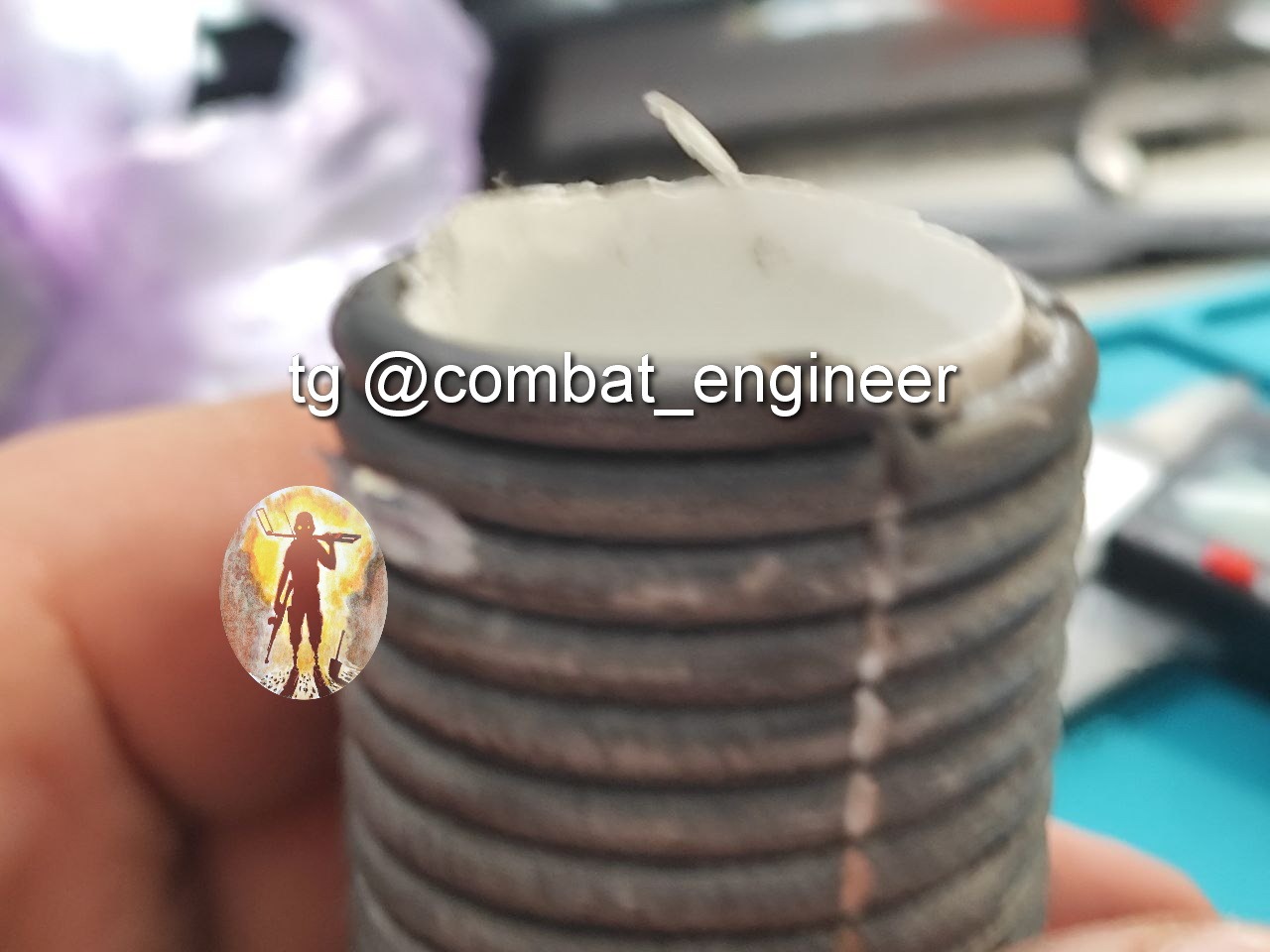

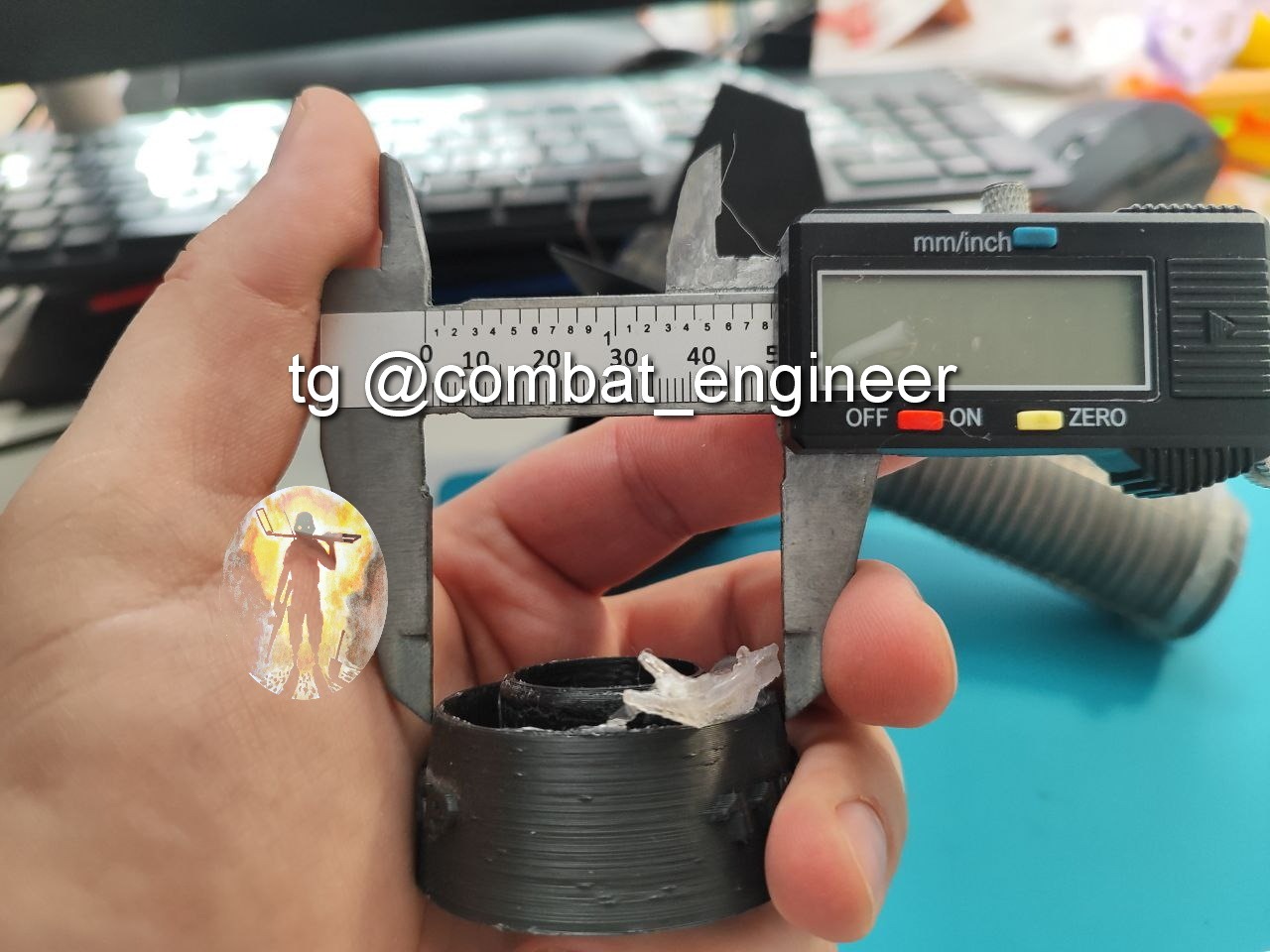

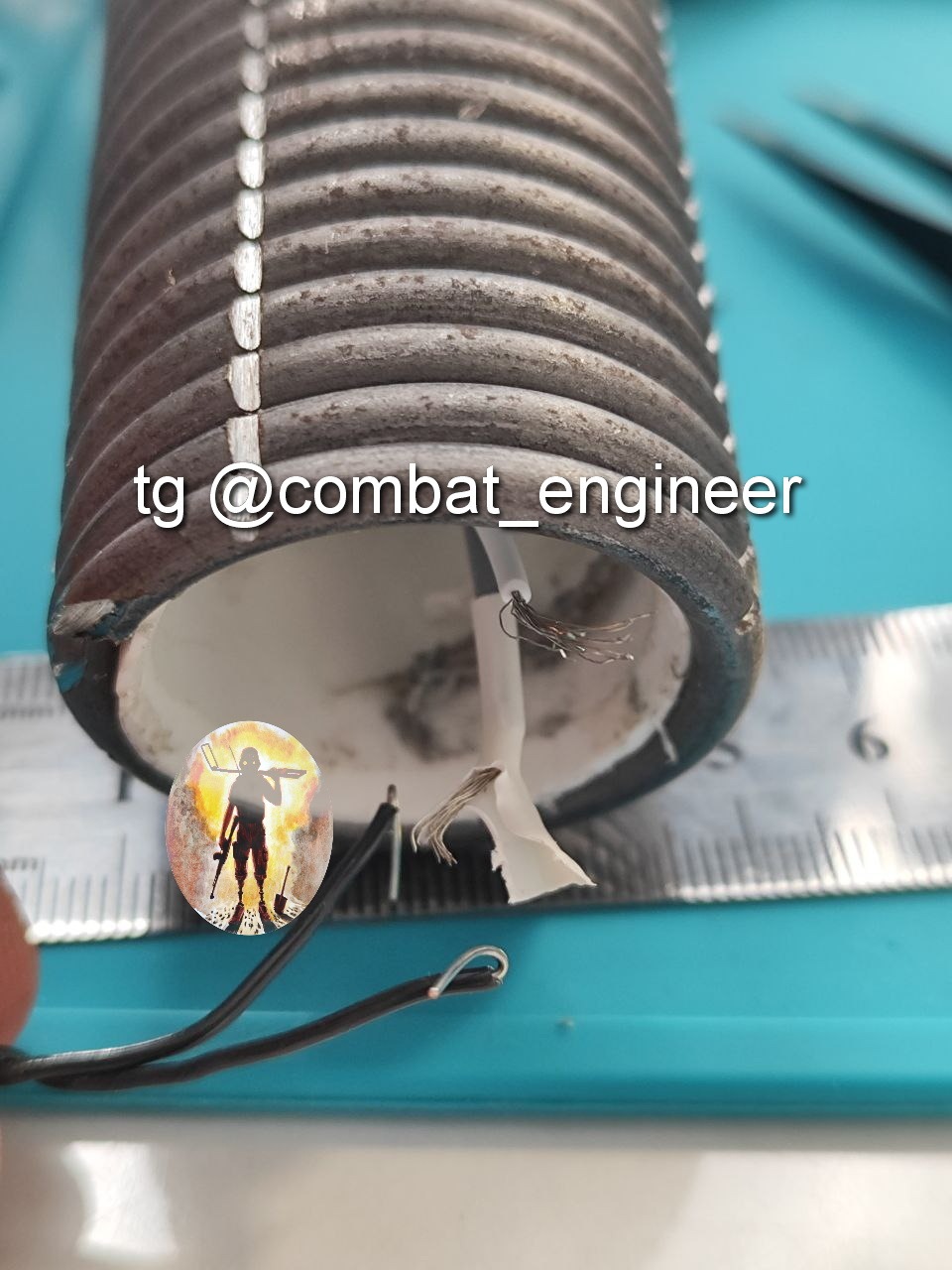

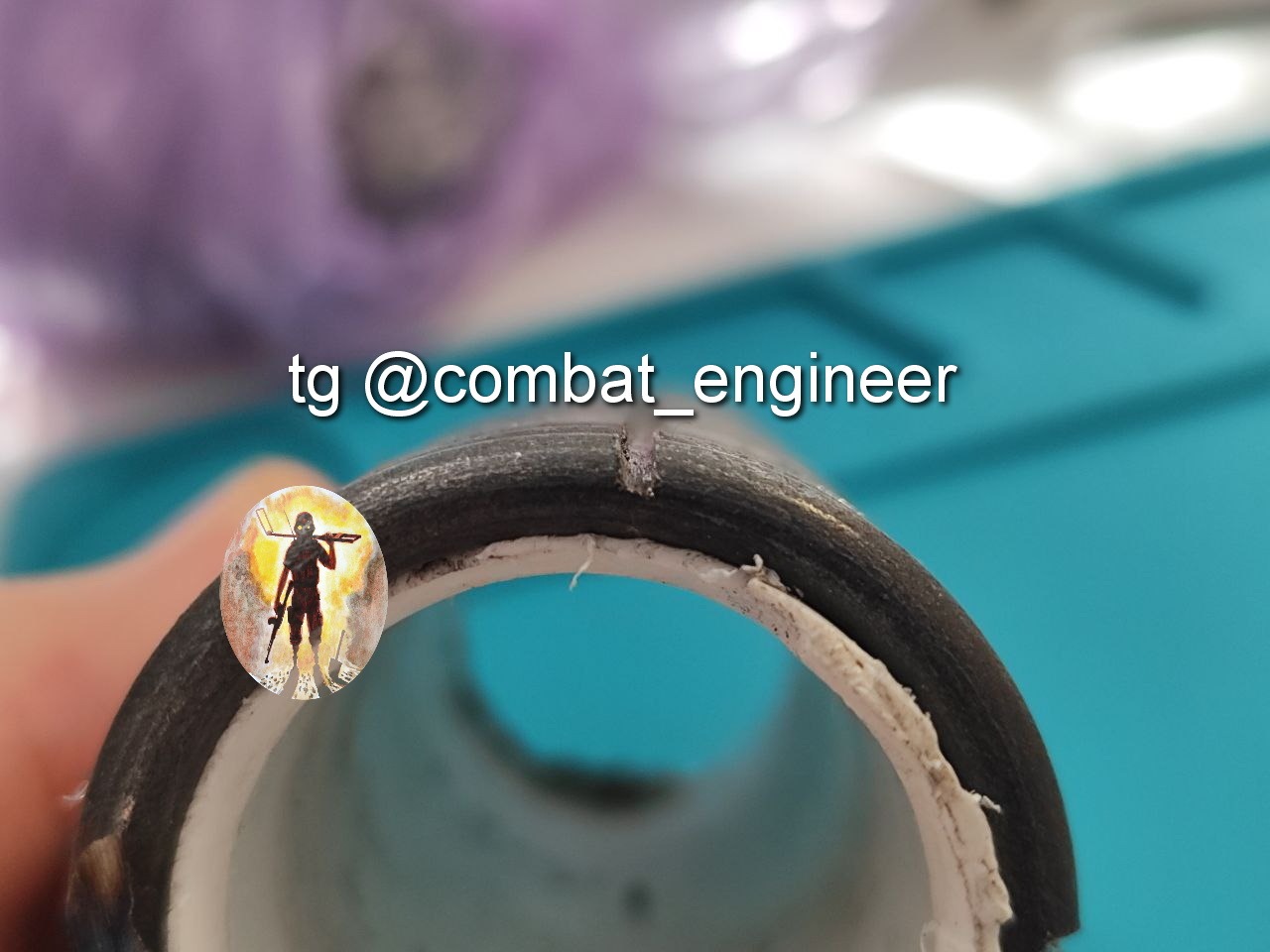

Осколочная рубашка отделена от основного заряда взрывчатого вещества пластиковой трубой с толщиной стенок 1.5 мм.

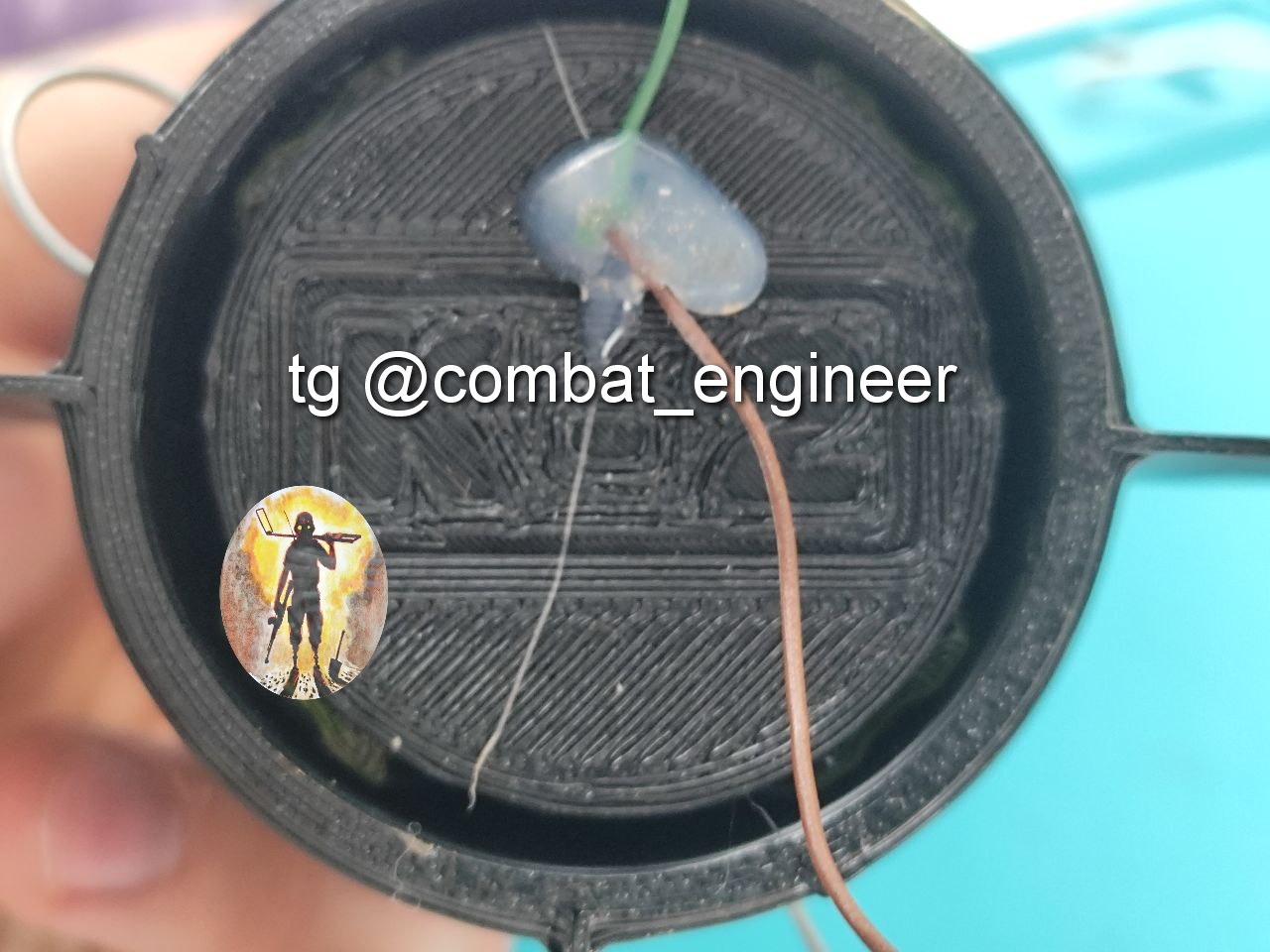

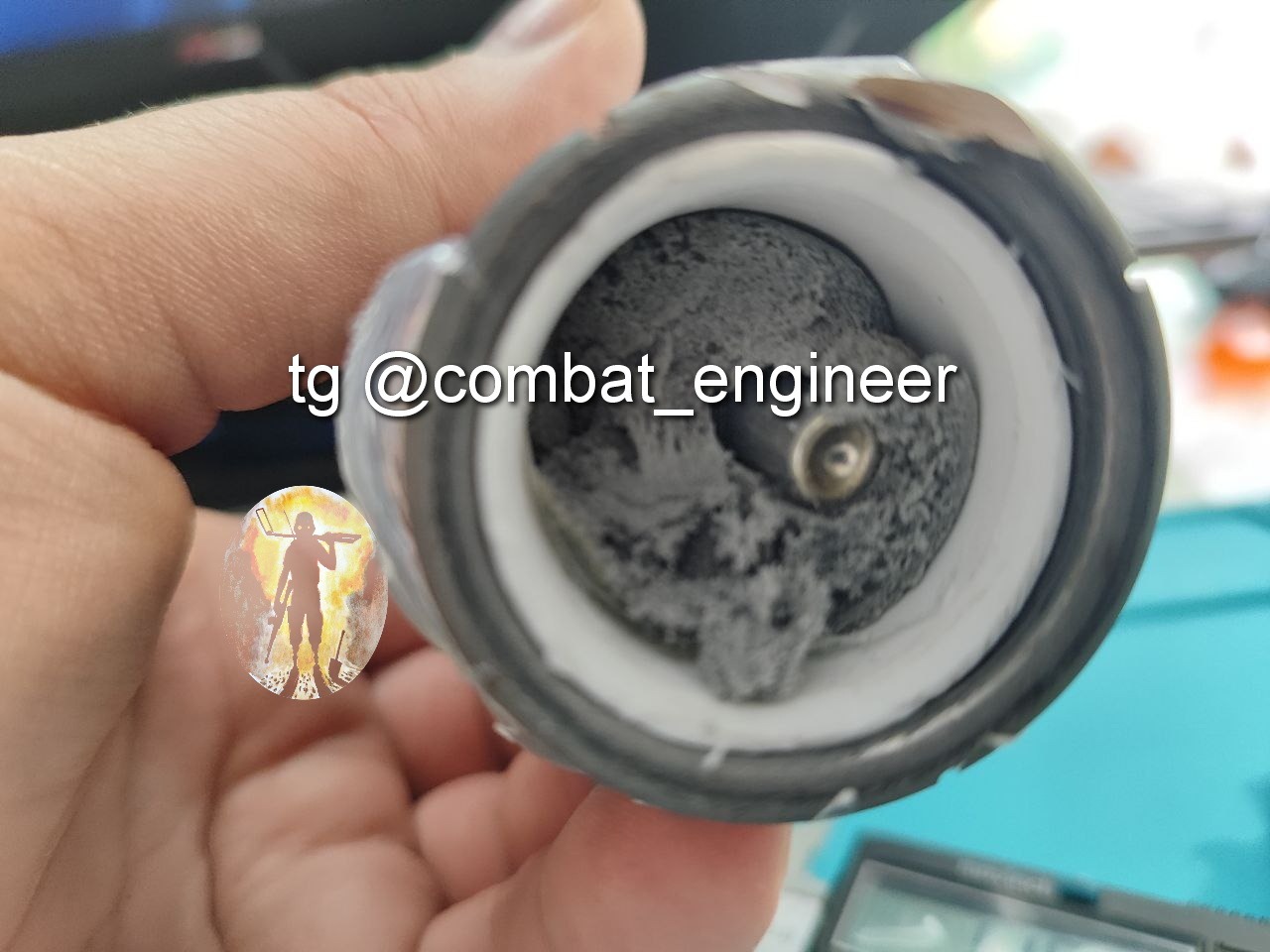

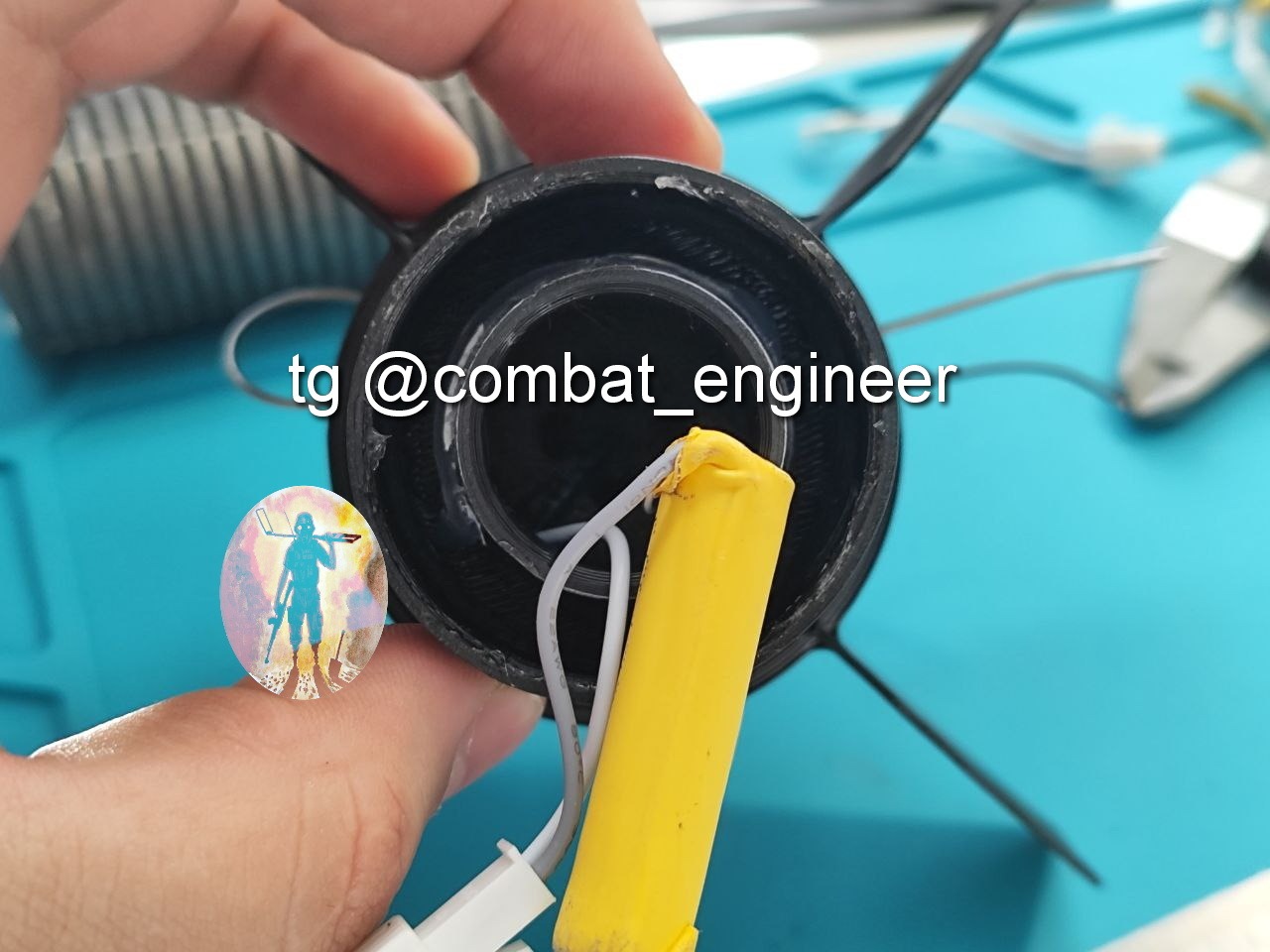

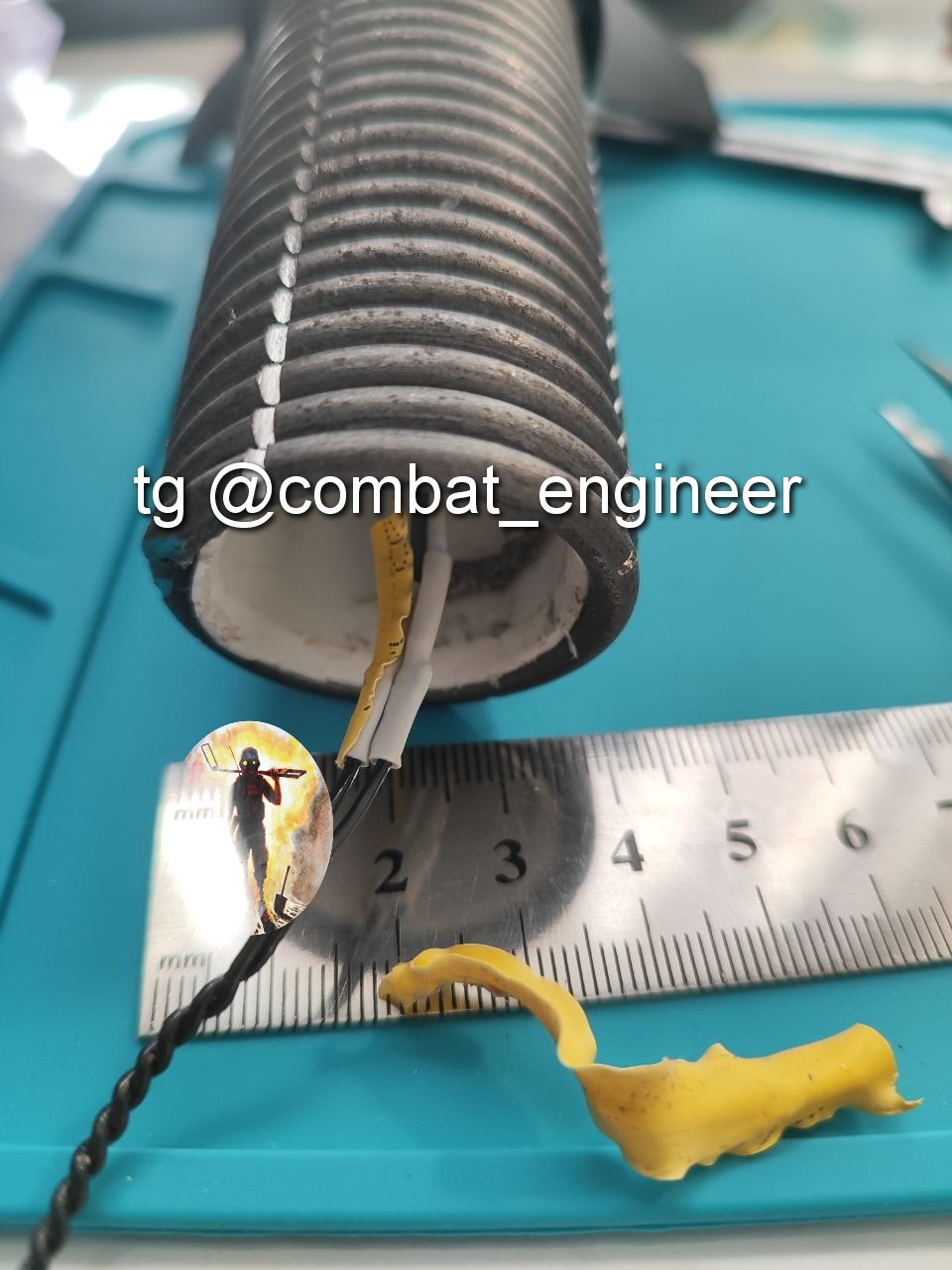

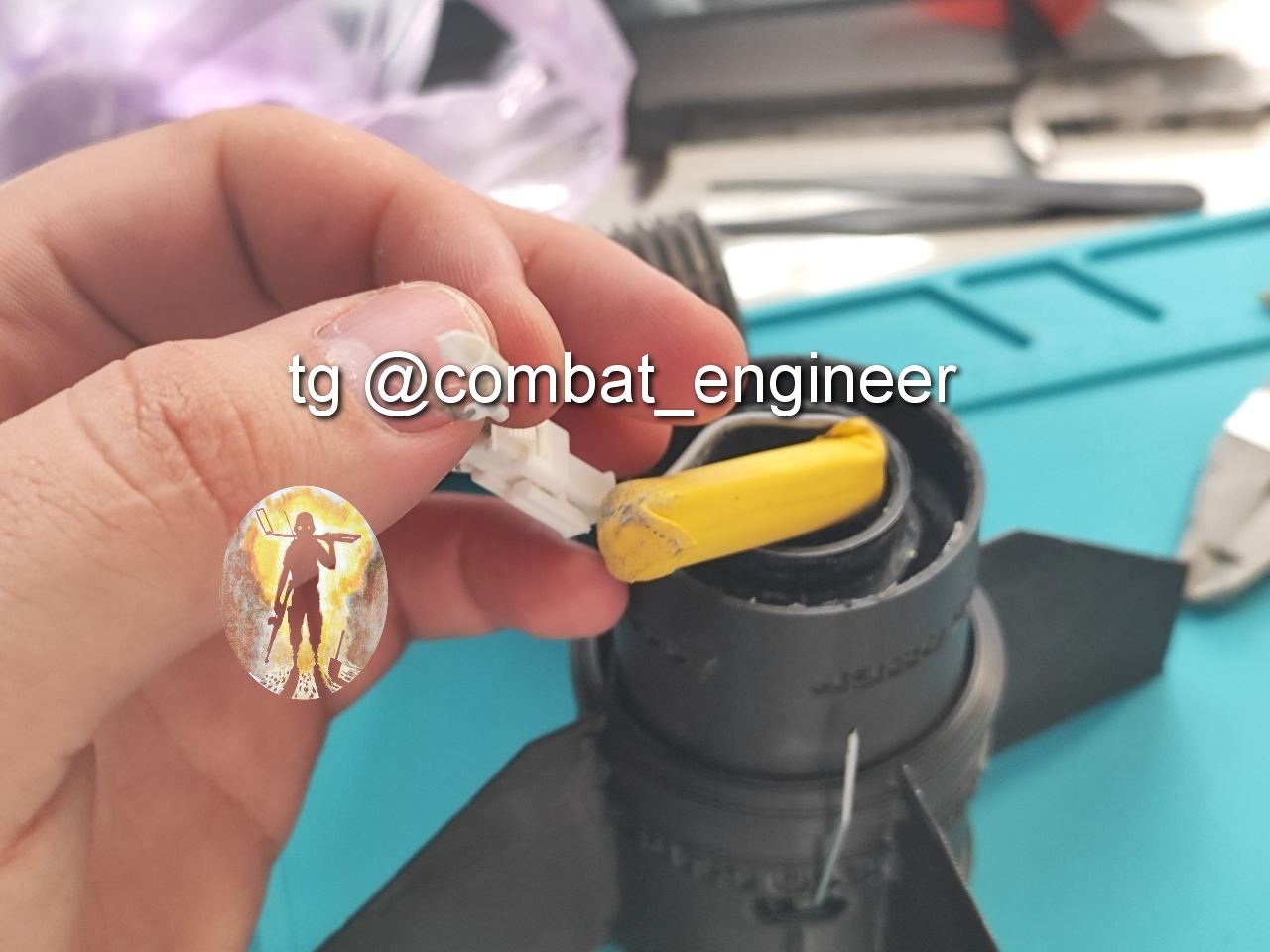

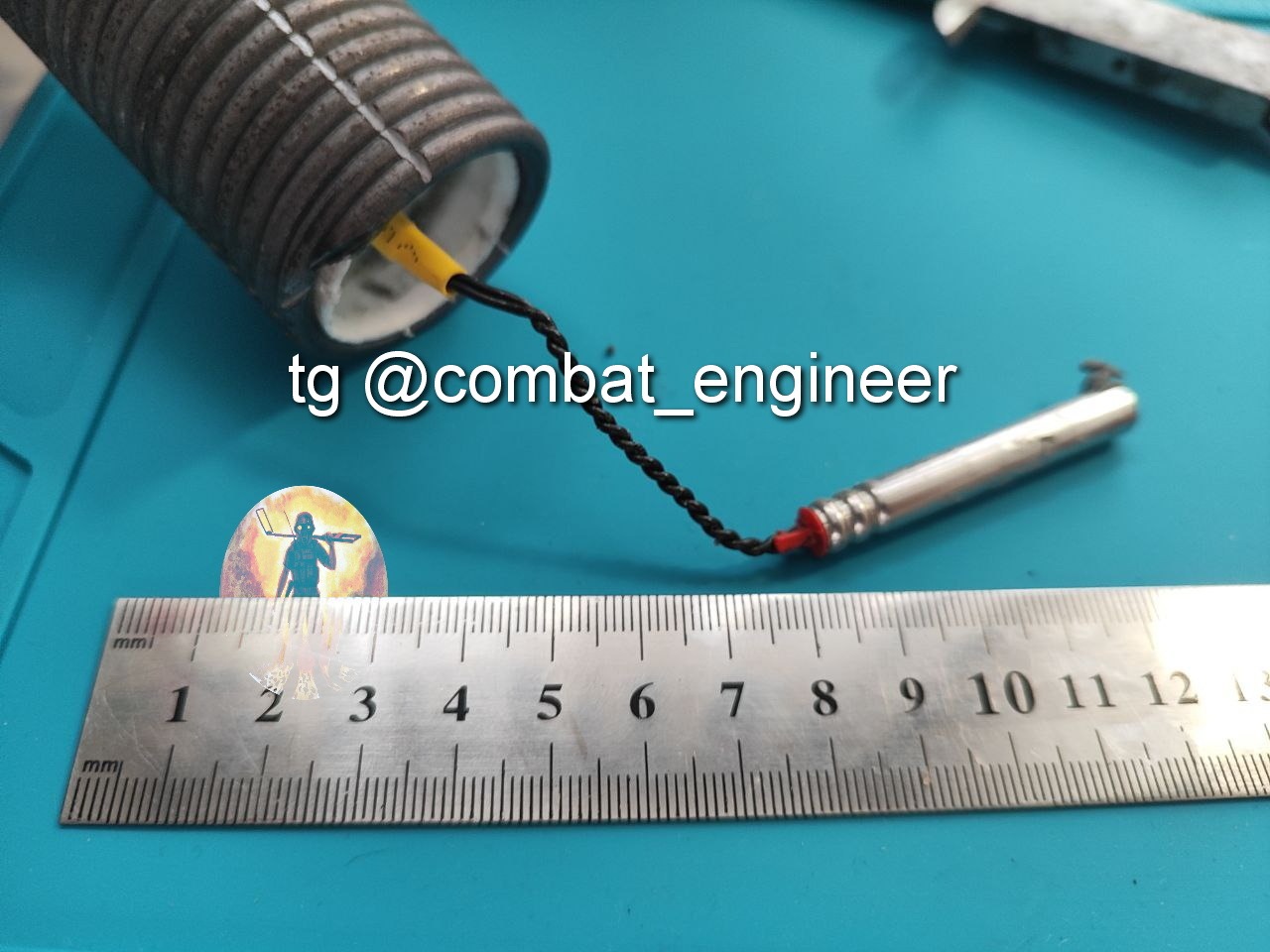

Основной заряд из ПВВ-7 помещен в пластиковую трубу, внутри заряда размещен ЭДП соединённый с электрической цепью разъемом (и что удивило соединение проводов на скрутке, но в термоусадочной трубке.

Части корпуса и осколочной рубашки соединены на термоклей.

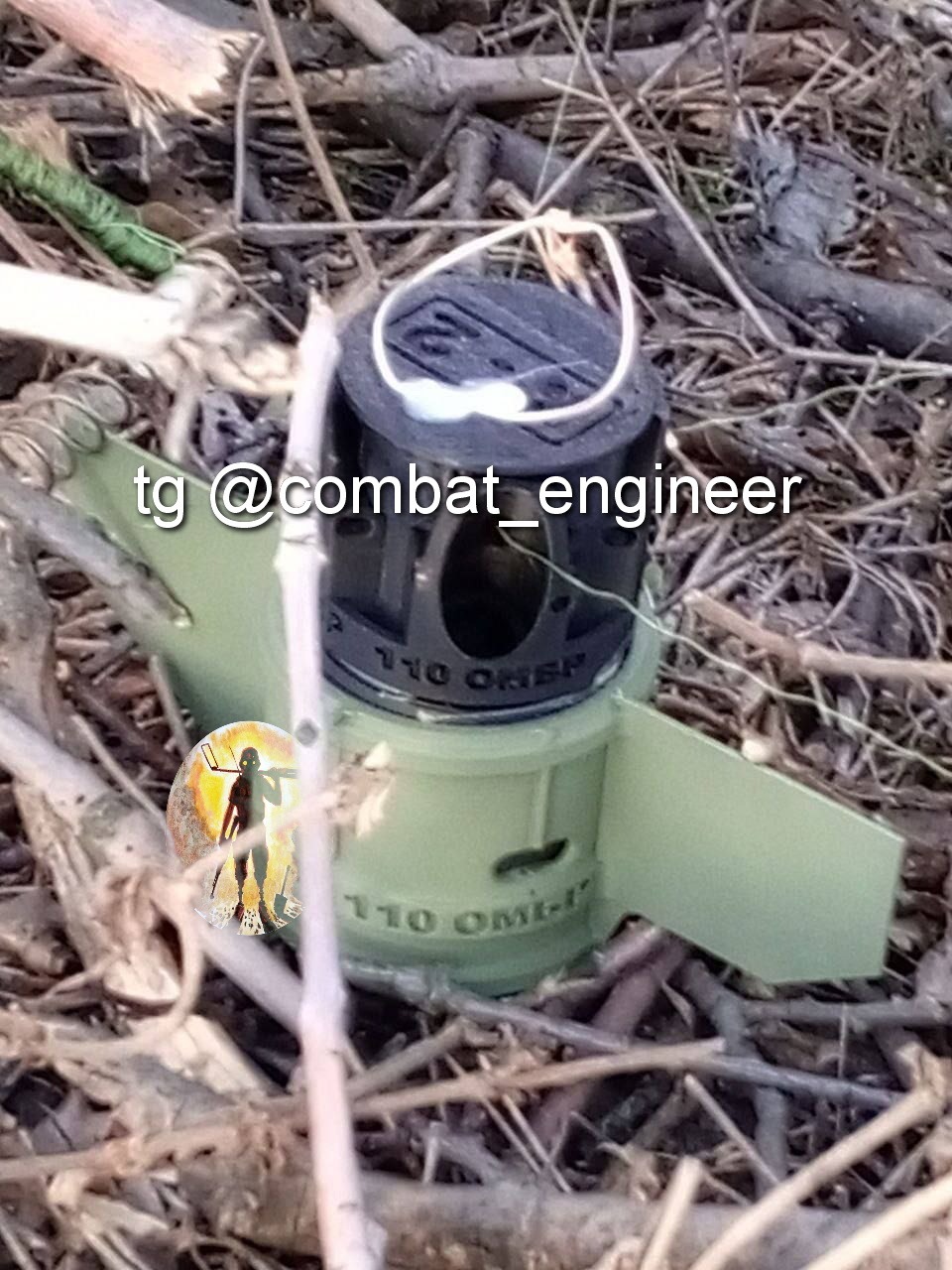

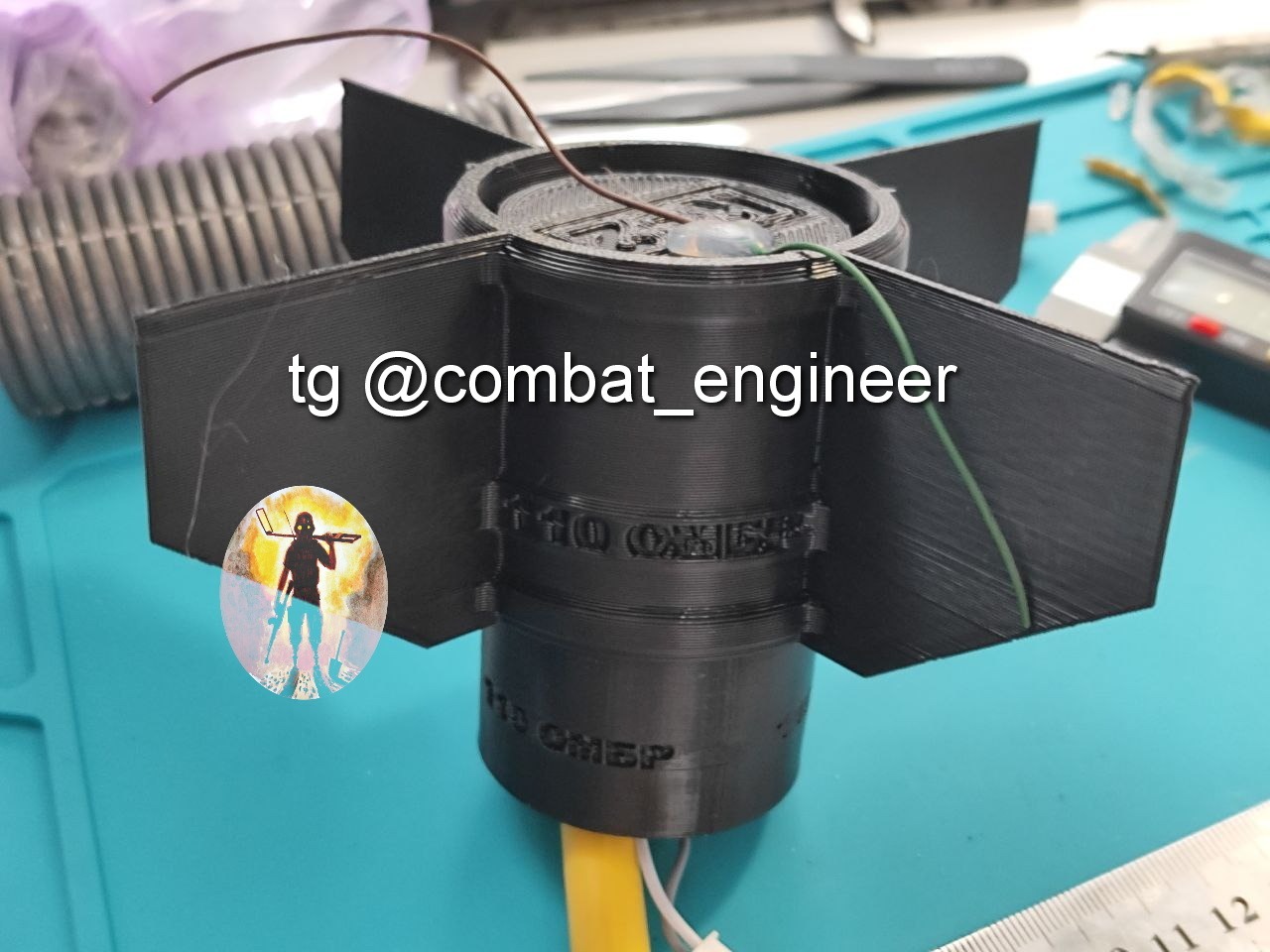

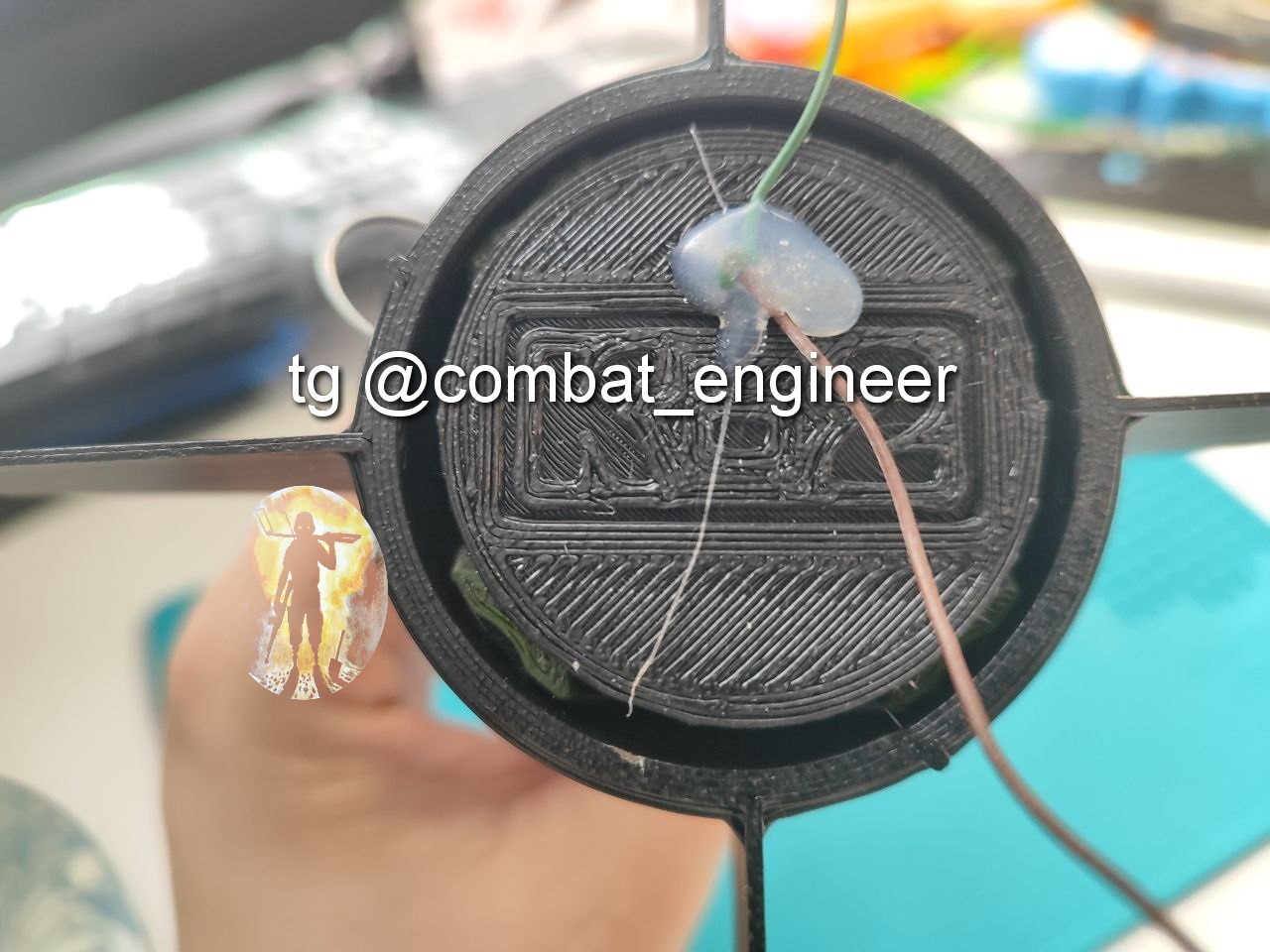

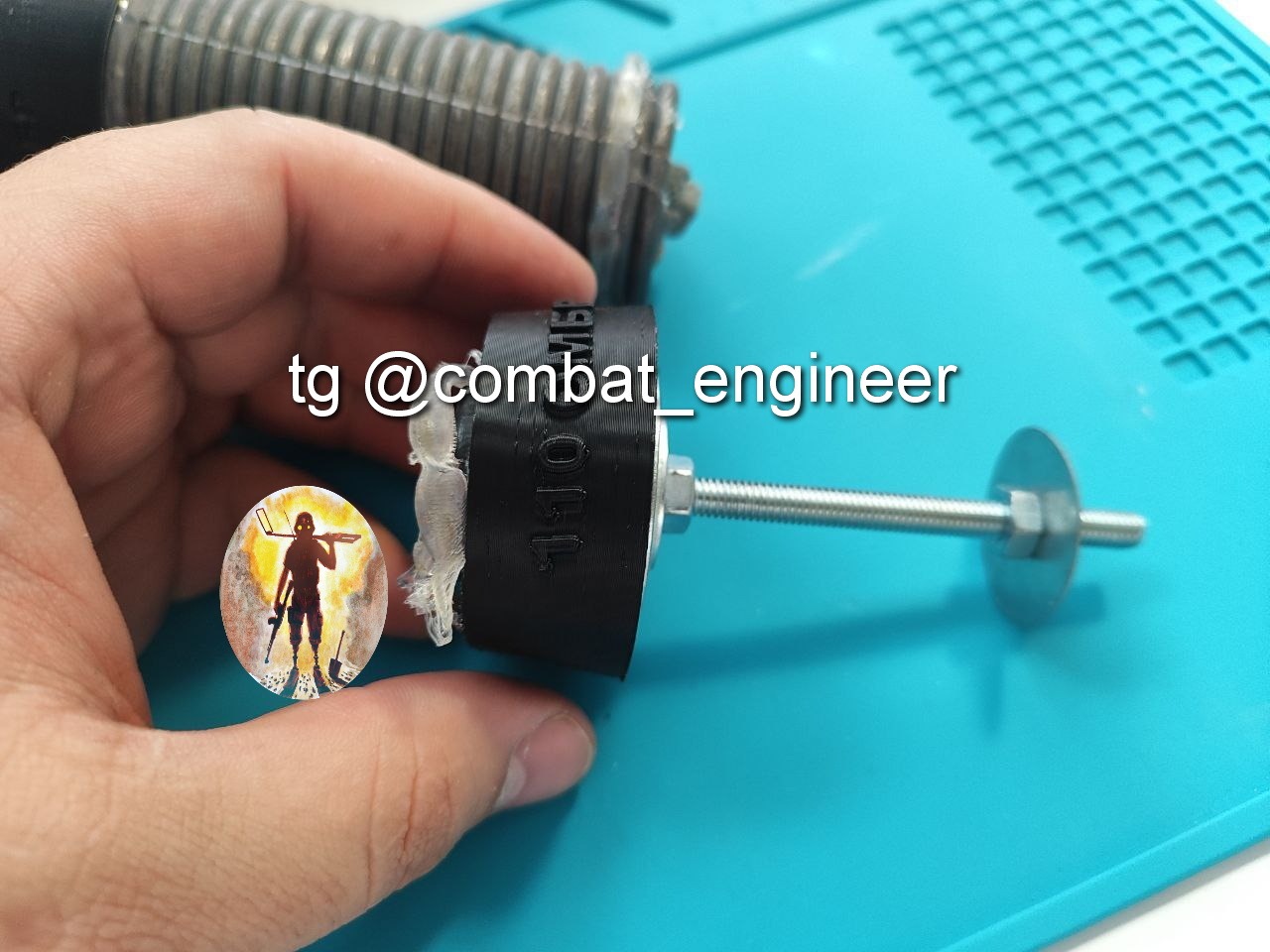

Данный боеприпас (в дальнейшем мина) имеет маркировки "110 омбр" и "К-2", по имеющимся данным, изначально сделан укро группой К-2, а именно этот экземпляр 110 омбр.

Принцип действия

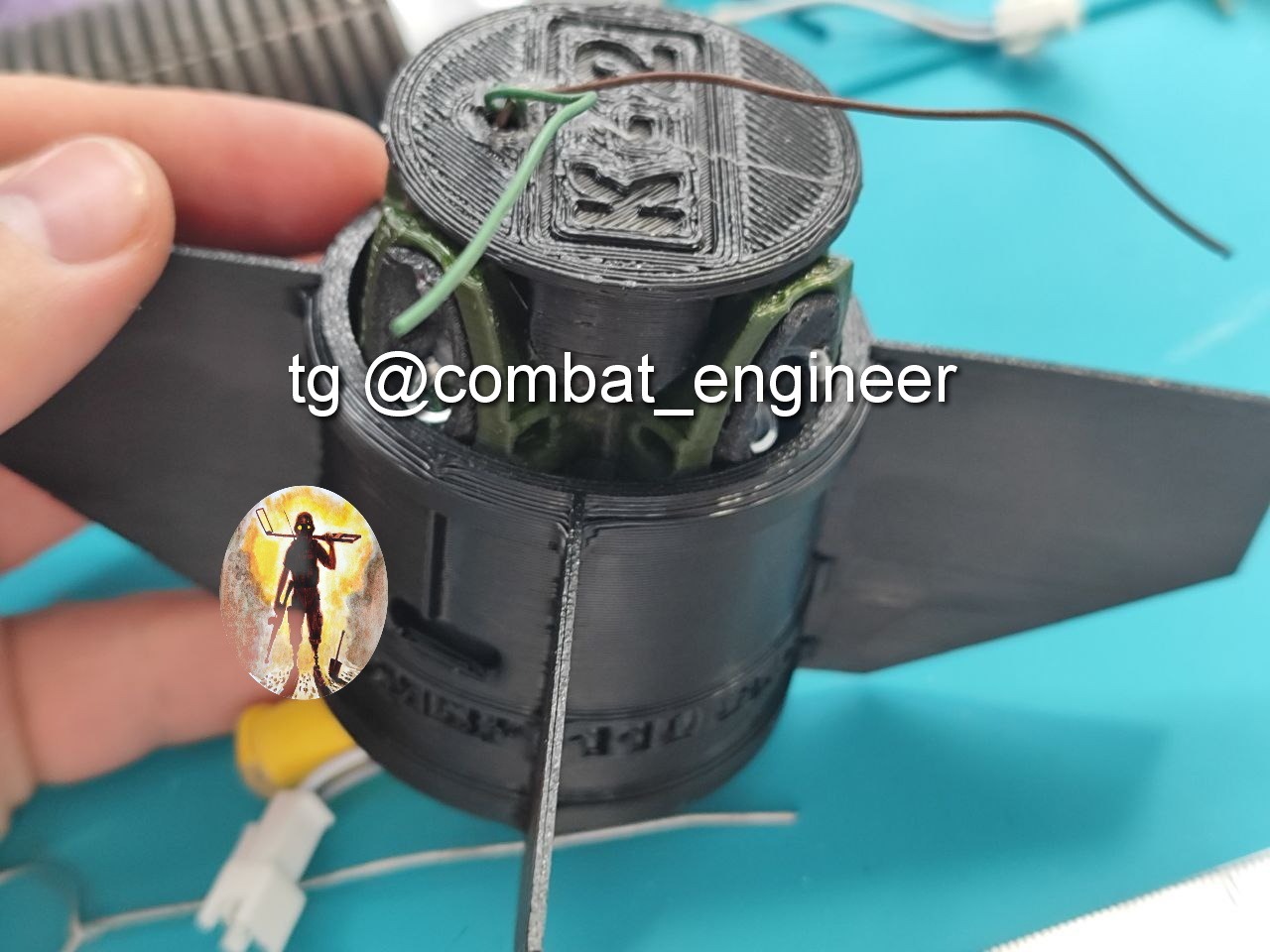

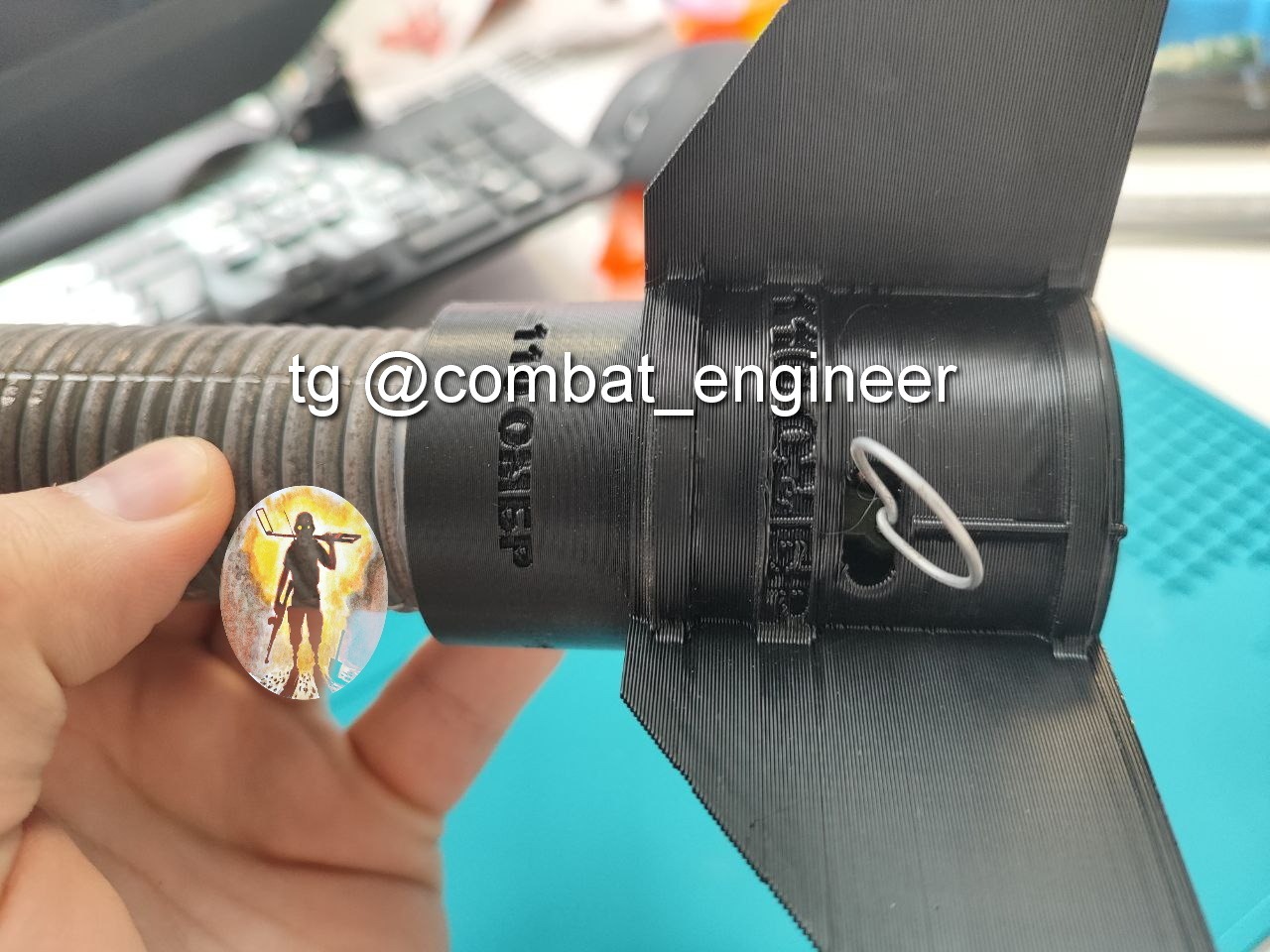

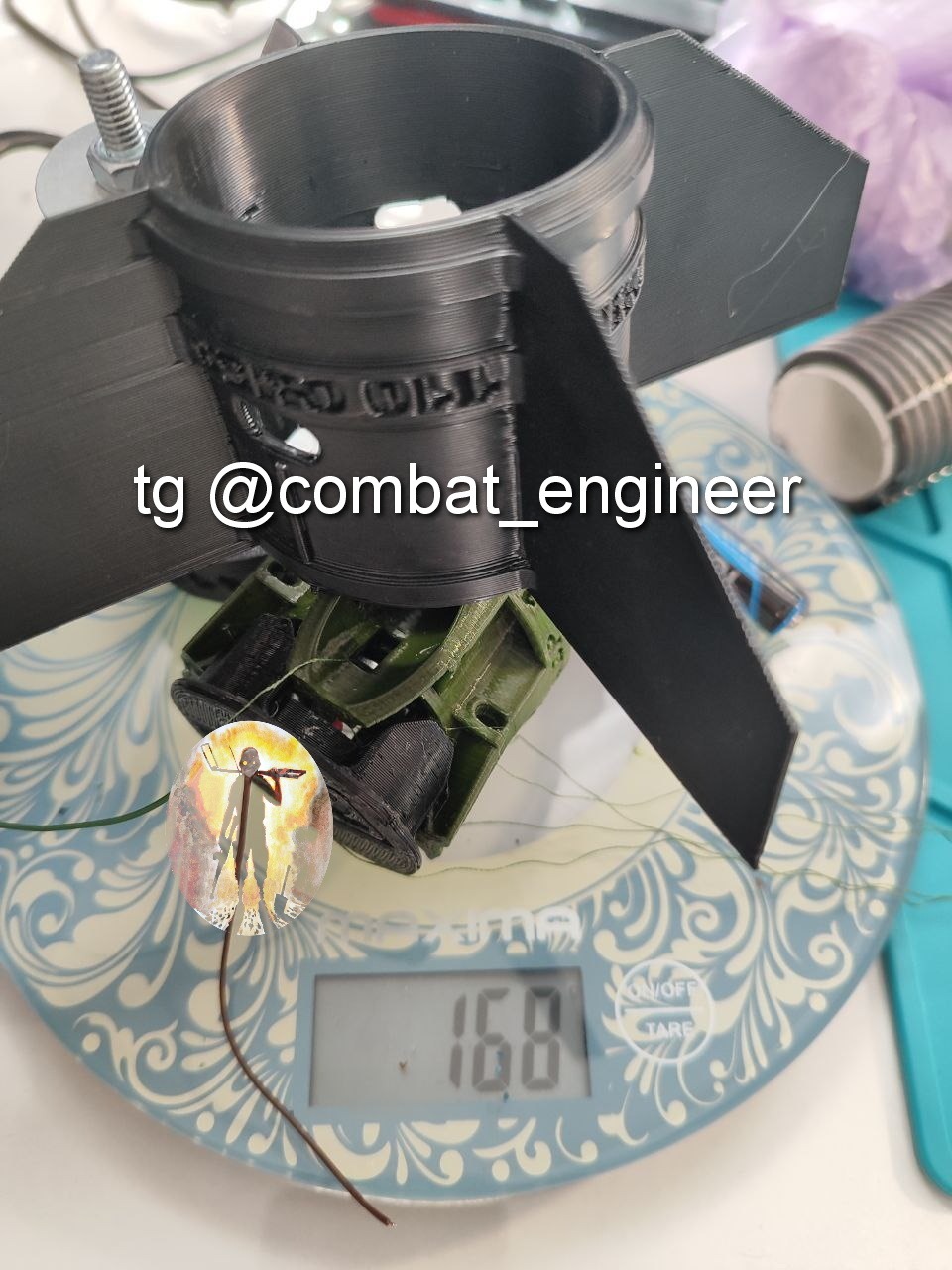

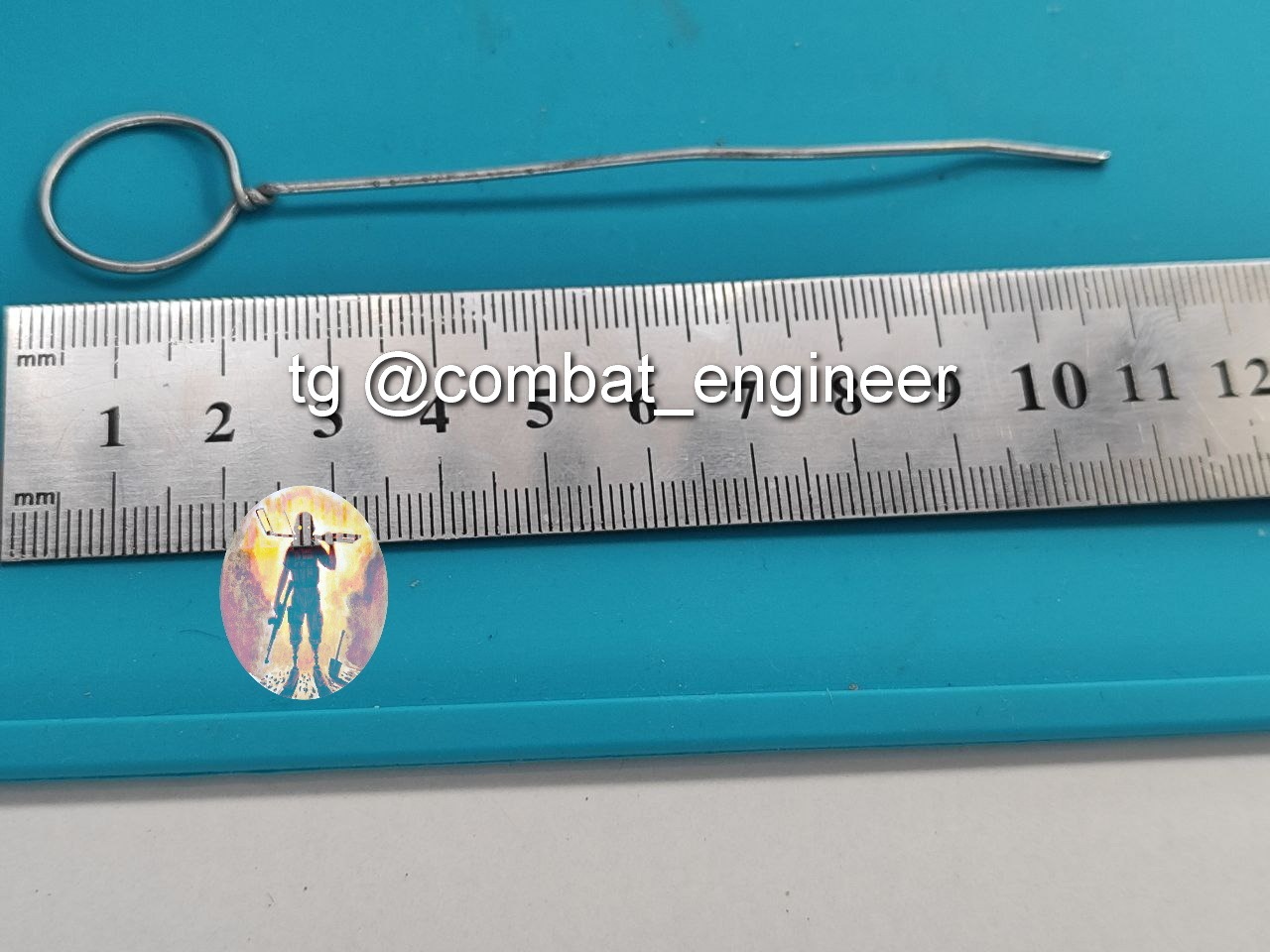

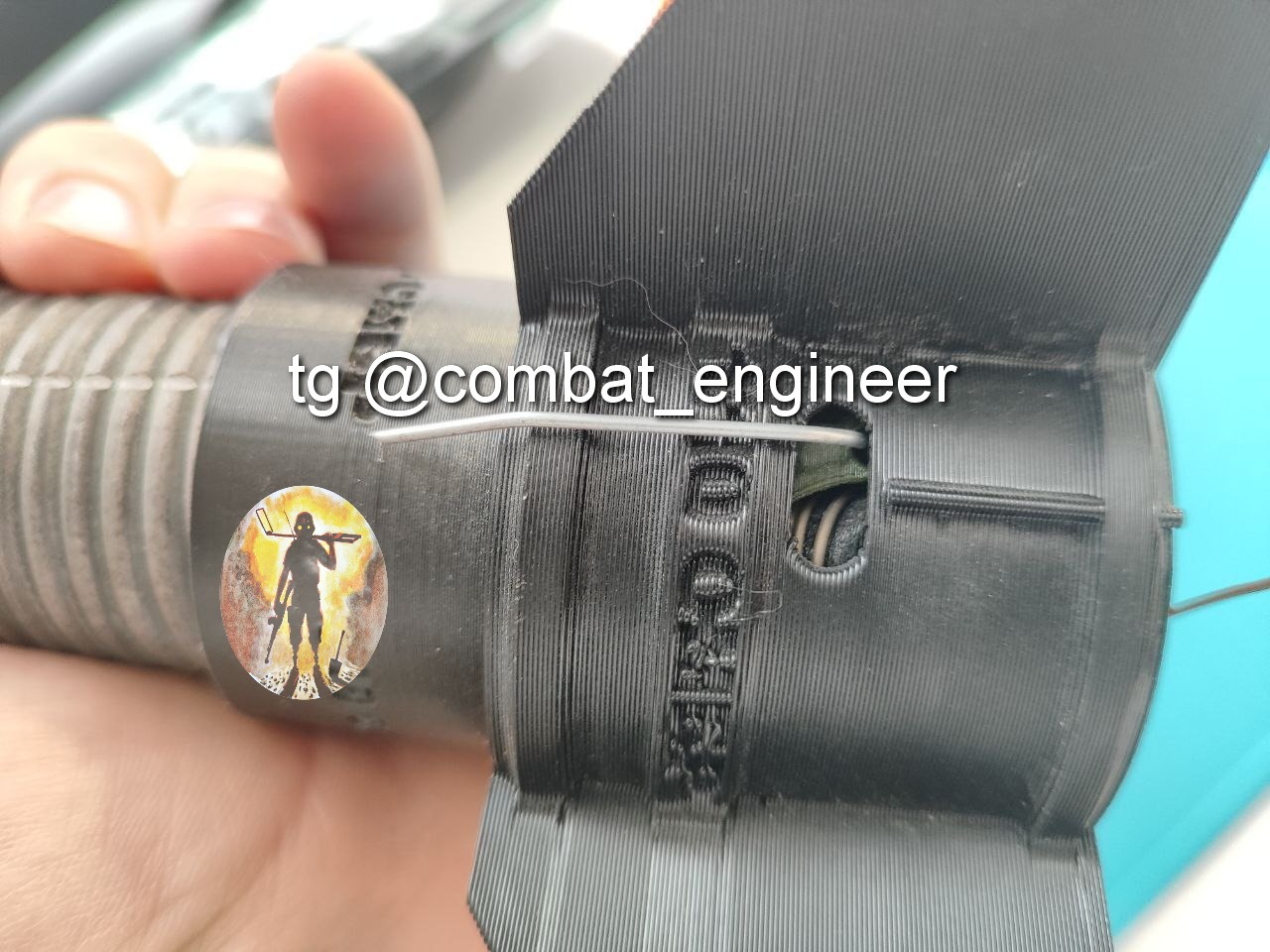

Перед вылетом соединяются два провода снаружи хвостовика, замыкающие электрическую цепь мины (1 ступень предохранения, также через них можно проверить замкнута ли эл. цепь, в этой версии мины если не исправен датчик цели произойдет взрыв), также извлекается предохранительная чека (удерживающая втулку с стабилизаторами, возможно данное проволочное кольцо также может закрепляться за корпус БПЛА, но маловероятно, слишком большое усилие извлечения).

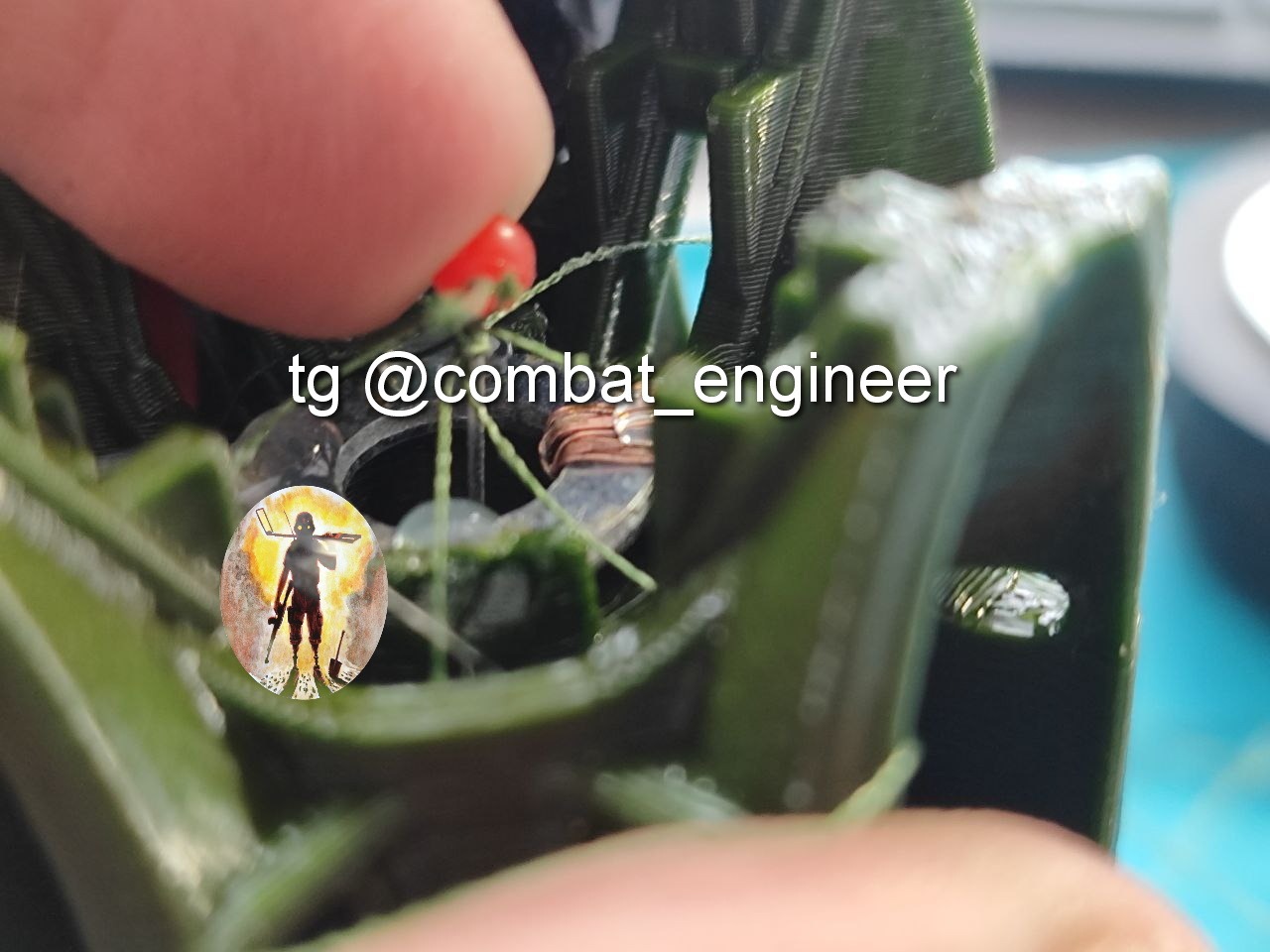

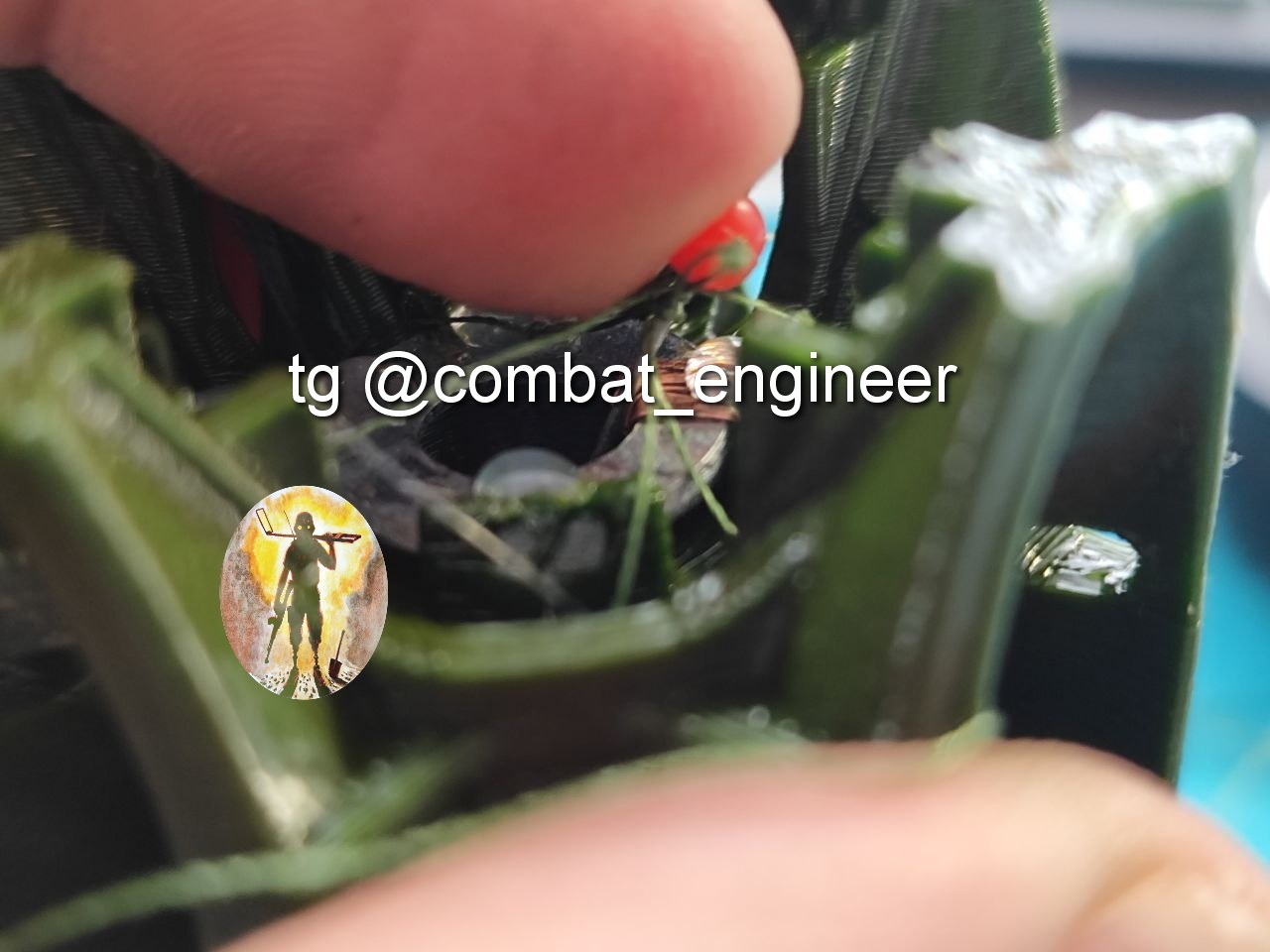

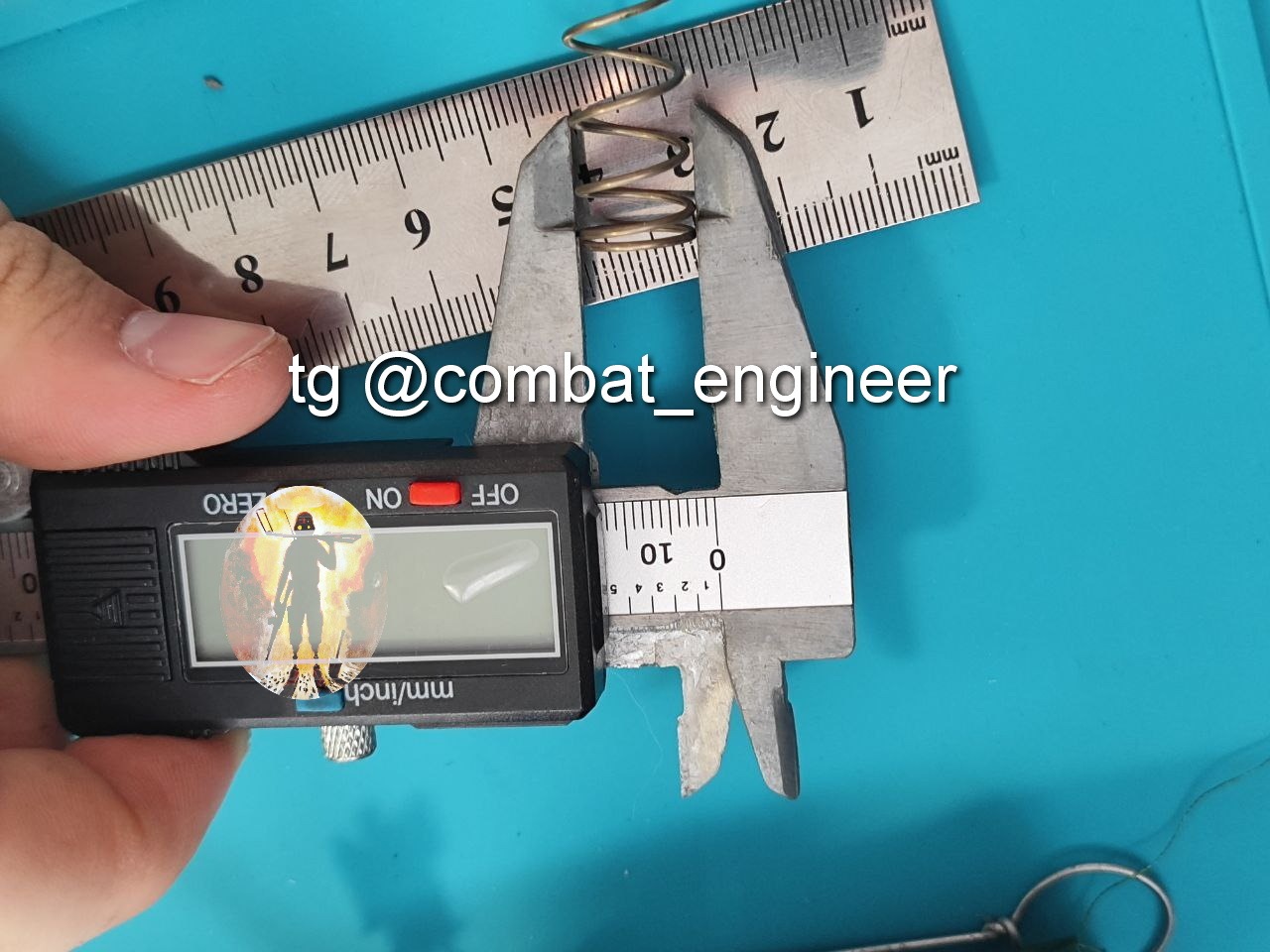

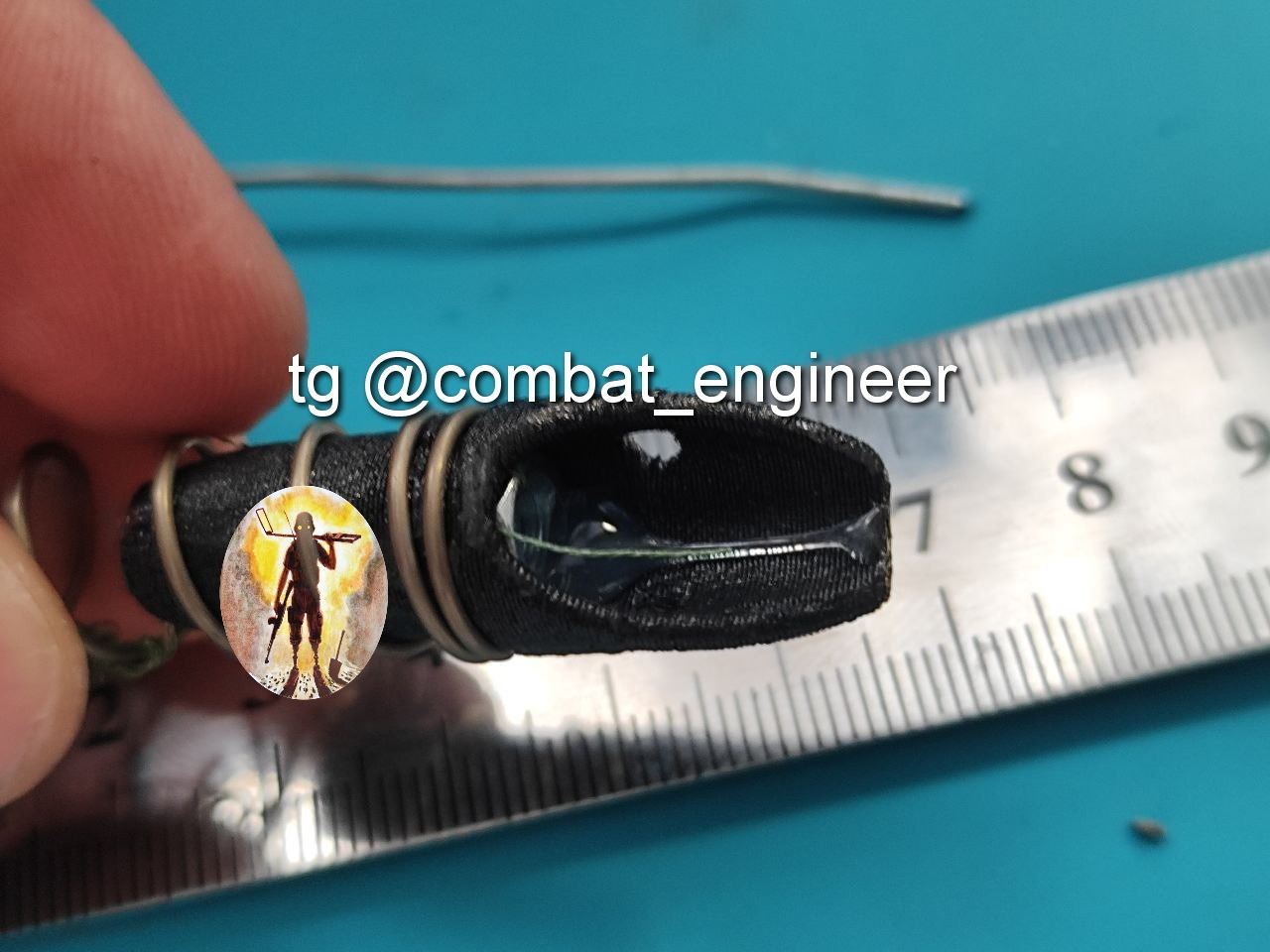

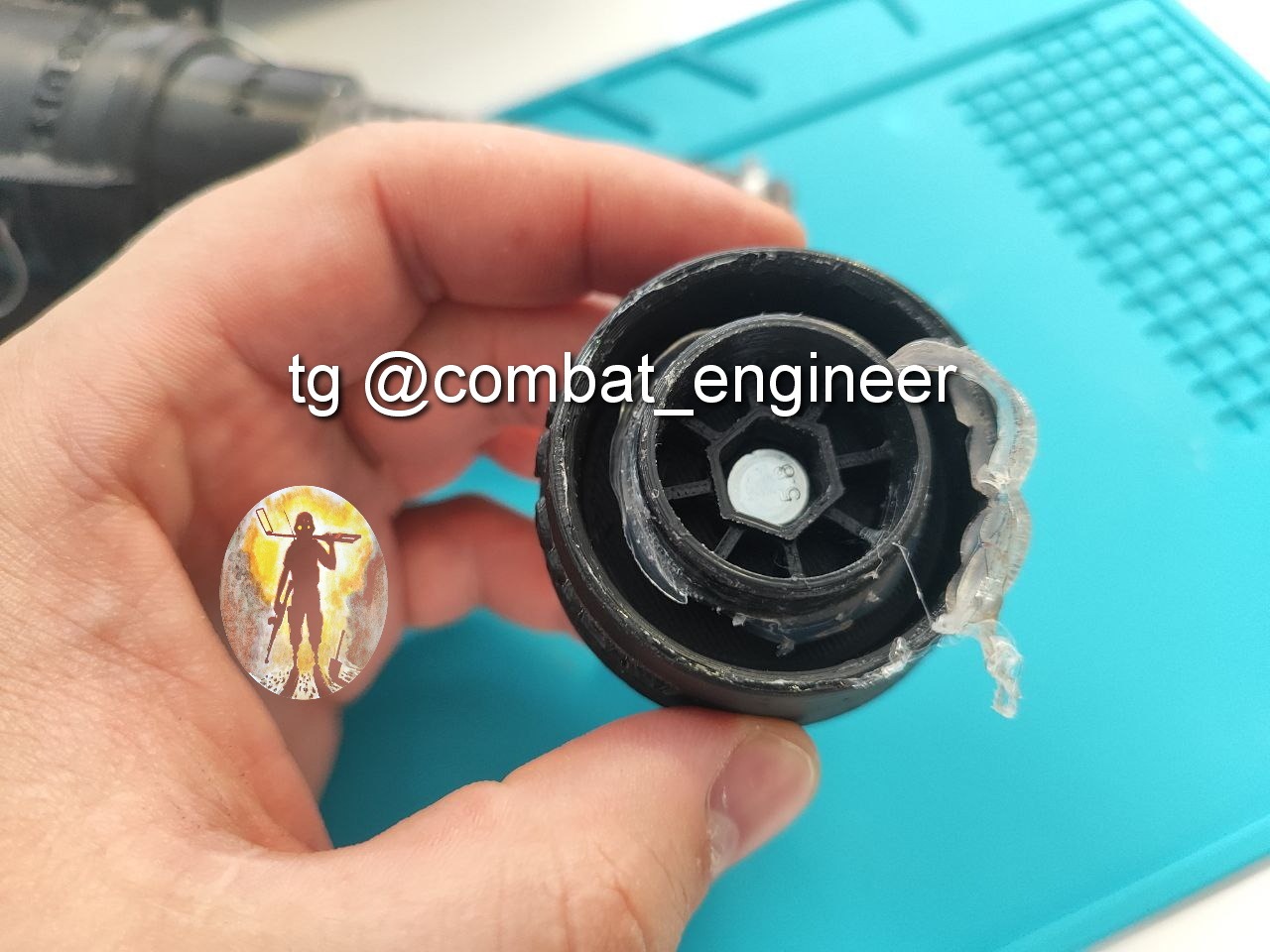

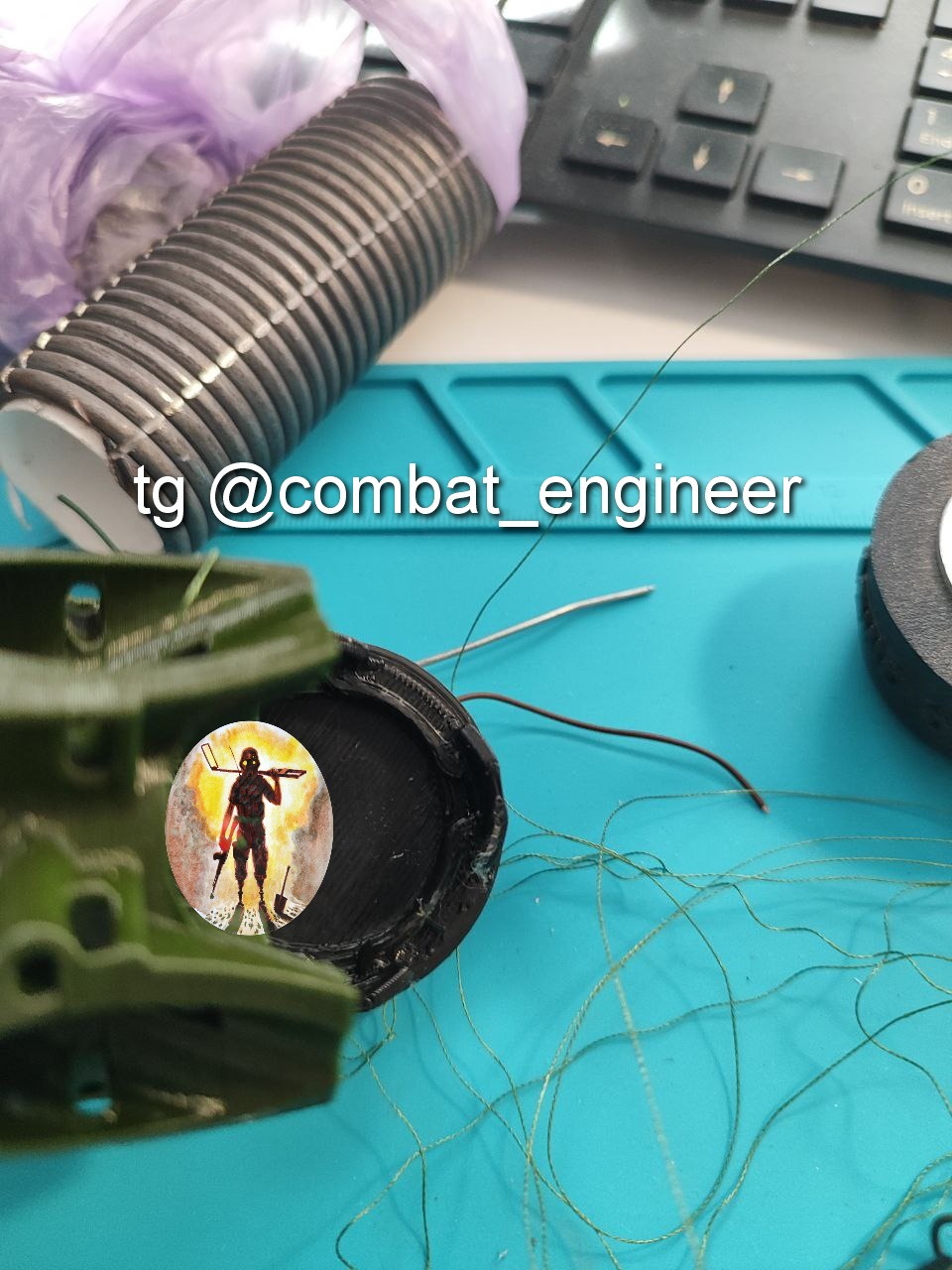

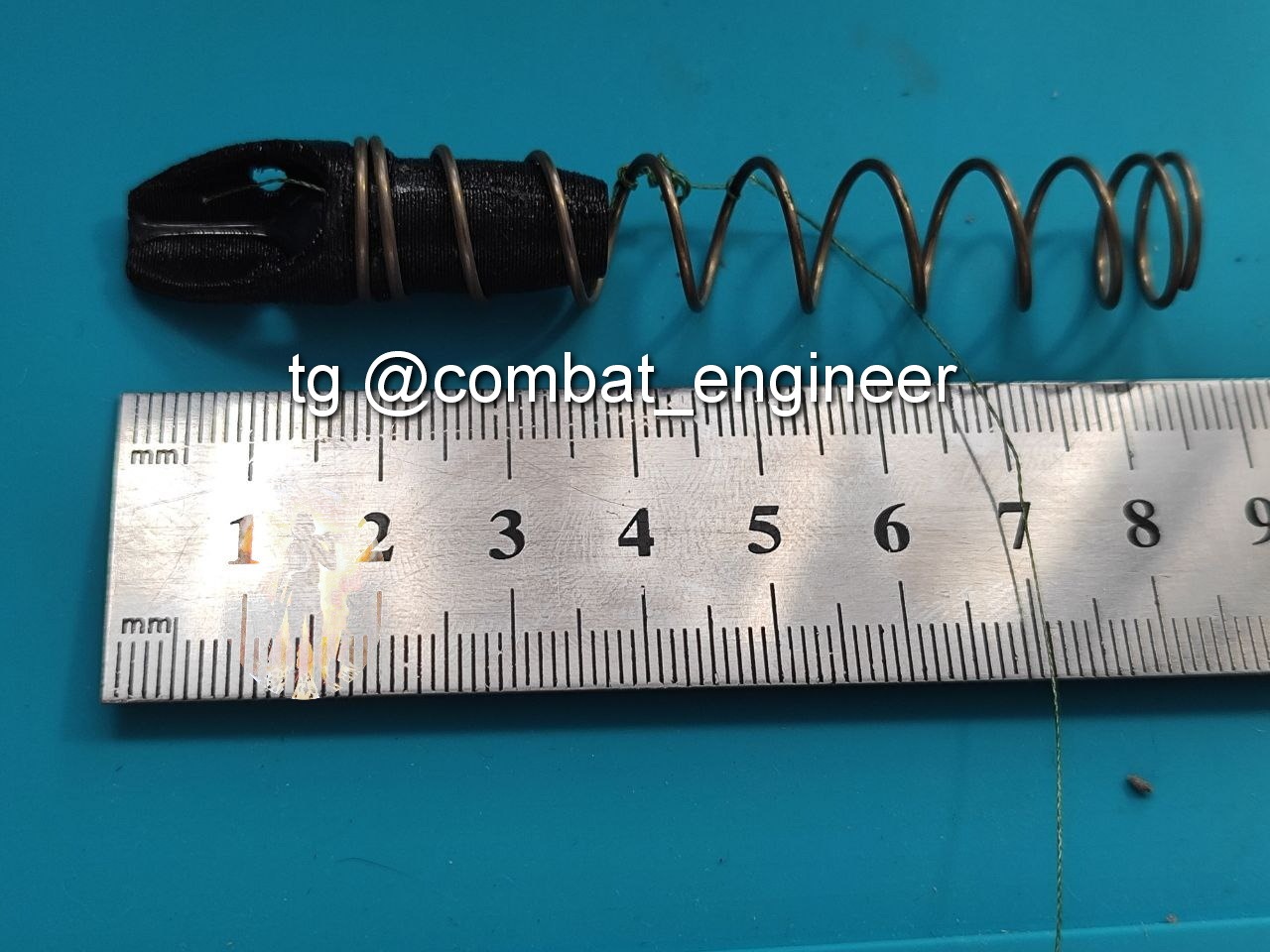

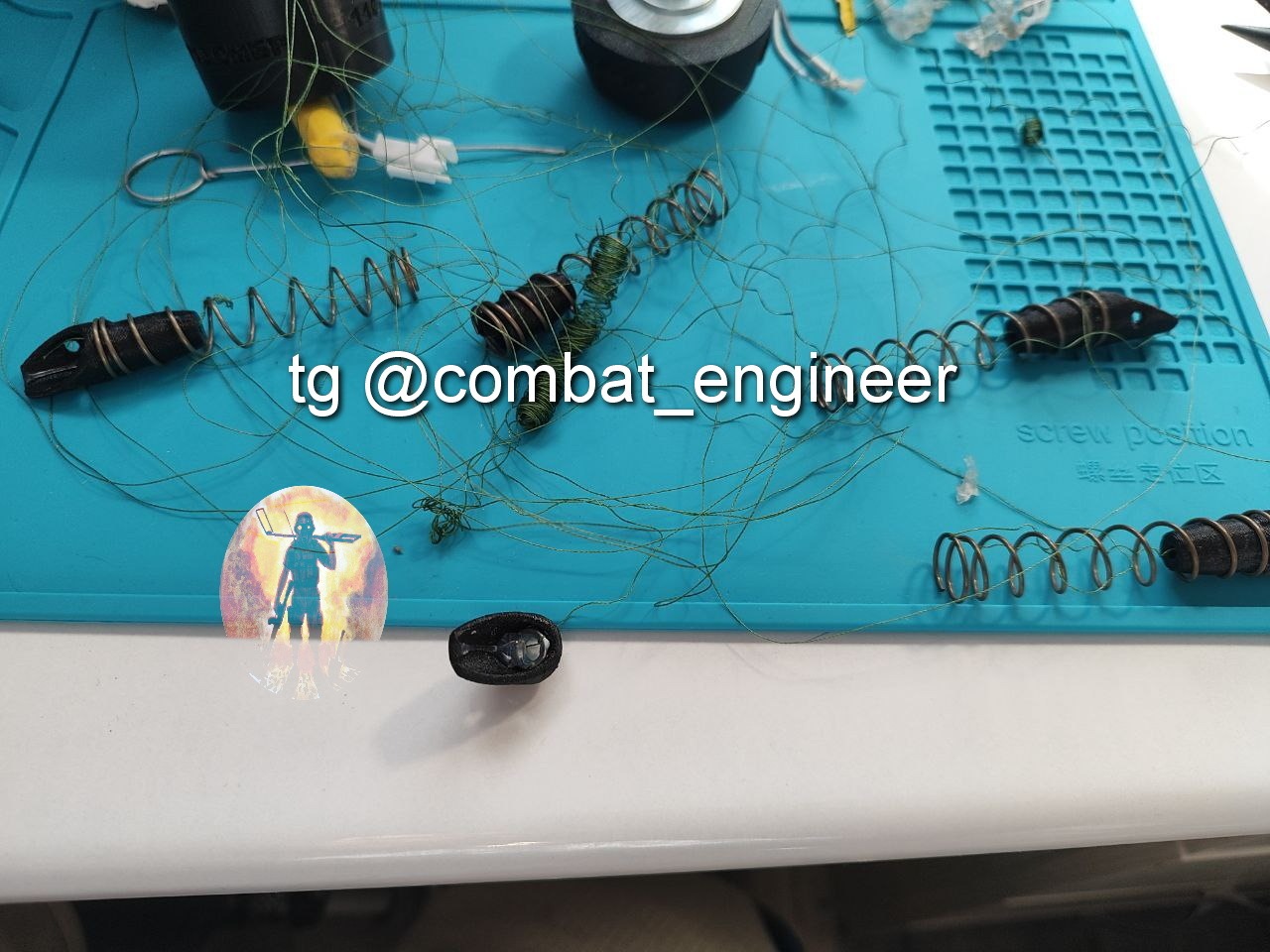

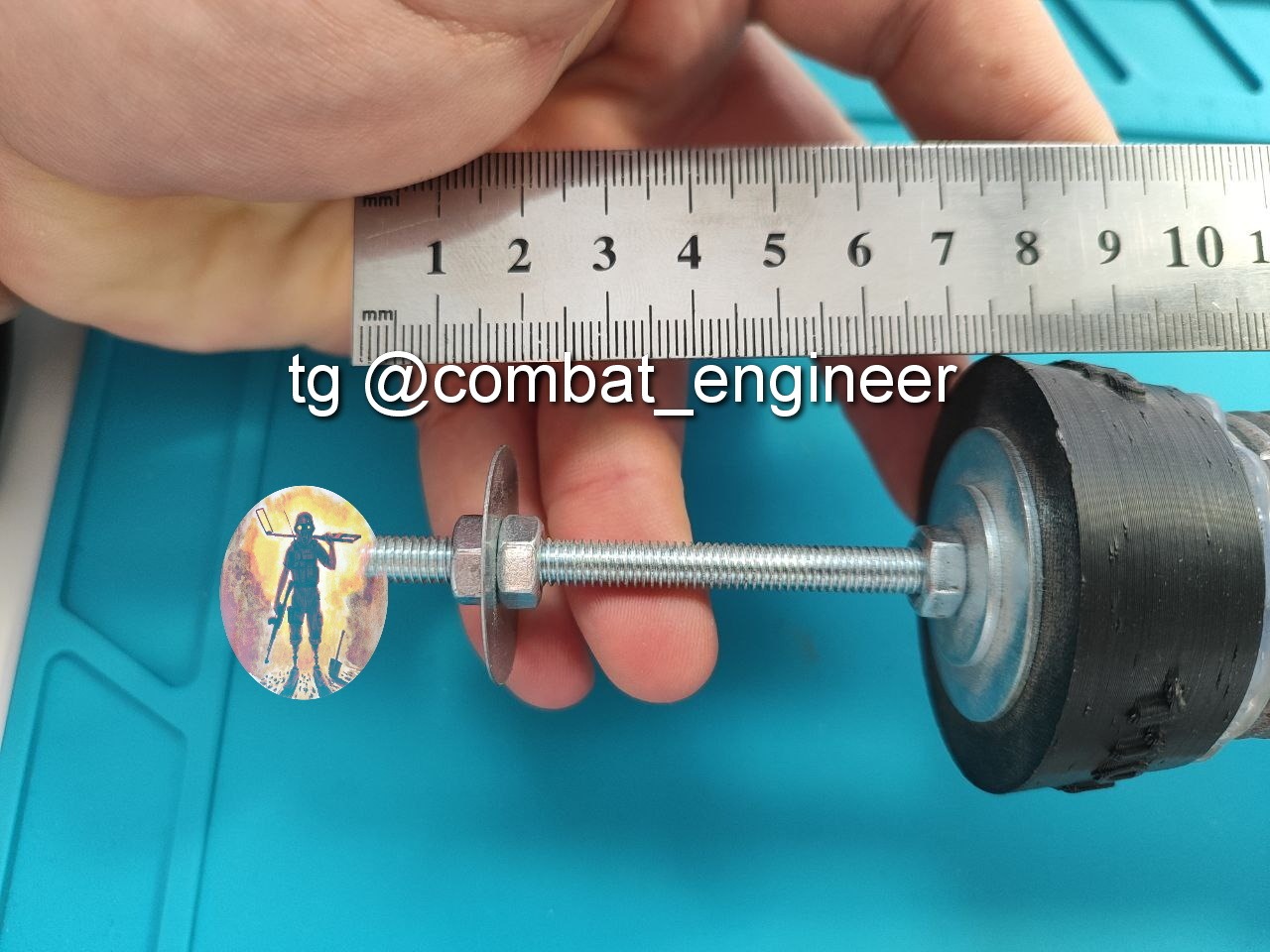

Мина после сброса, в полете стабилизируется оперением в вертикальном положении, при попадании в грунт заглубляется в него (при попадании в твердые предметы головная часть с резьбовой шпилькой может отломаться от основного корпуса), а за счёт инерции втулка с стабилизаторами уходит вниз, высвобождая блок датчиков цели (4 шт.), которые за счёт пружин отстреливаются в разные стороны, к каждому грузику (пластиковая деталь с гайкой) закреплено 5.5-5.7 метра кевларовой нити (рыболовной), другие концы которых закреплены на игле внутри корпуса мины.

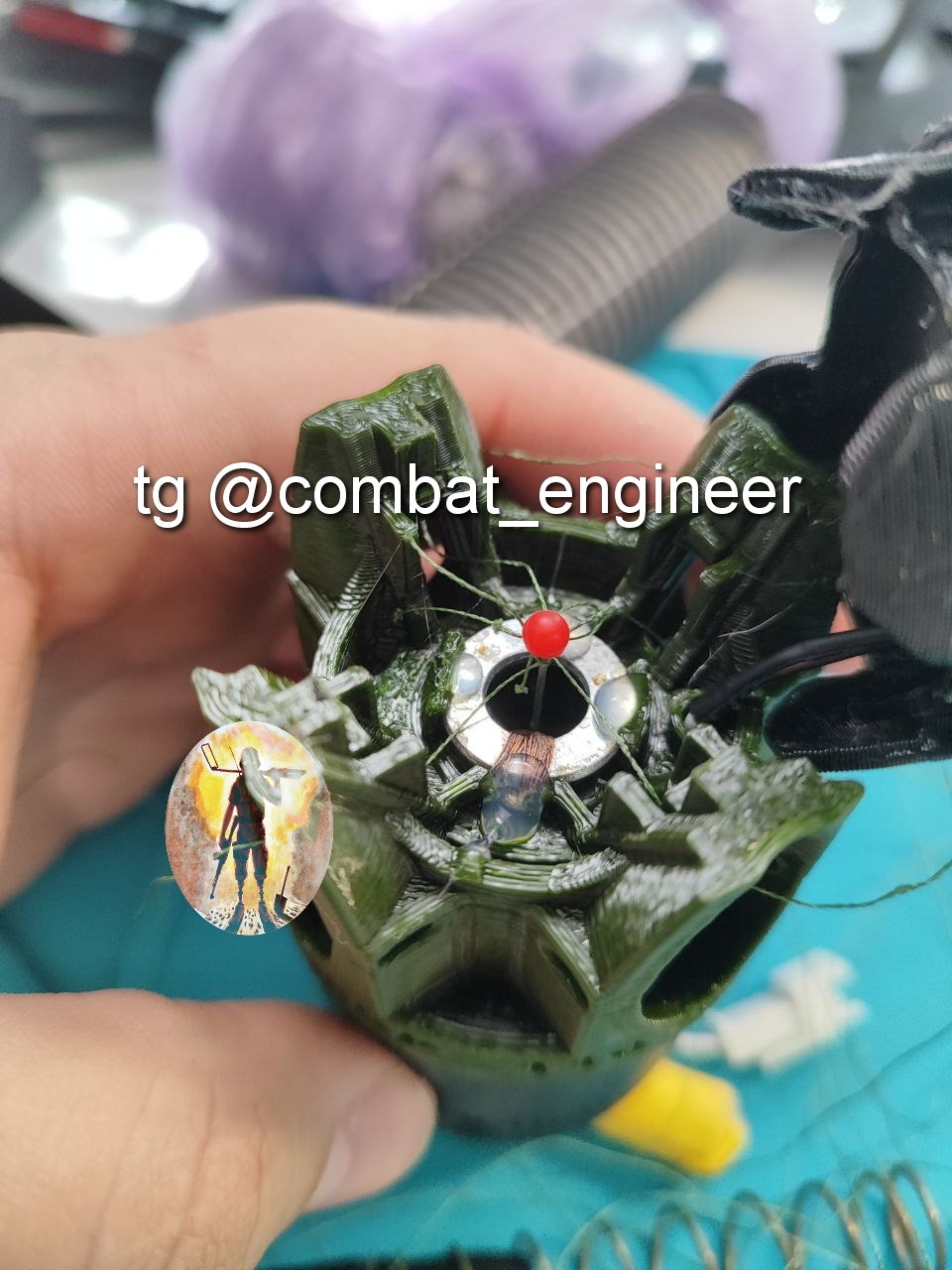

При натяжении нитей с усилием около 3-5 кг игла (к которой закреплён контакт эл. цепи) касается металлической шайбы (к которой закреплён другой контакт цепи), при этом замыкается электрическая цепь подающая ток на электродетонатор, что в свою очередь приводит к взрыву.

Не буду подводить итоги, своё мнение я сформировал на базе увиденного, не хочу помогать противнику, скажу лишь что нужно не забывать что противник не стоит на месте, и возможно применение подобных мин с устройством неизвлекаемости, необезвреживаемости и различные электронные датчики цели (приближения, объема, вибрации, наклона, магнитный).

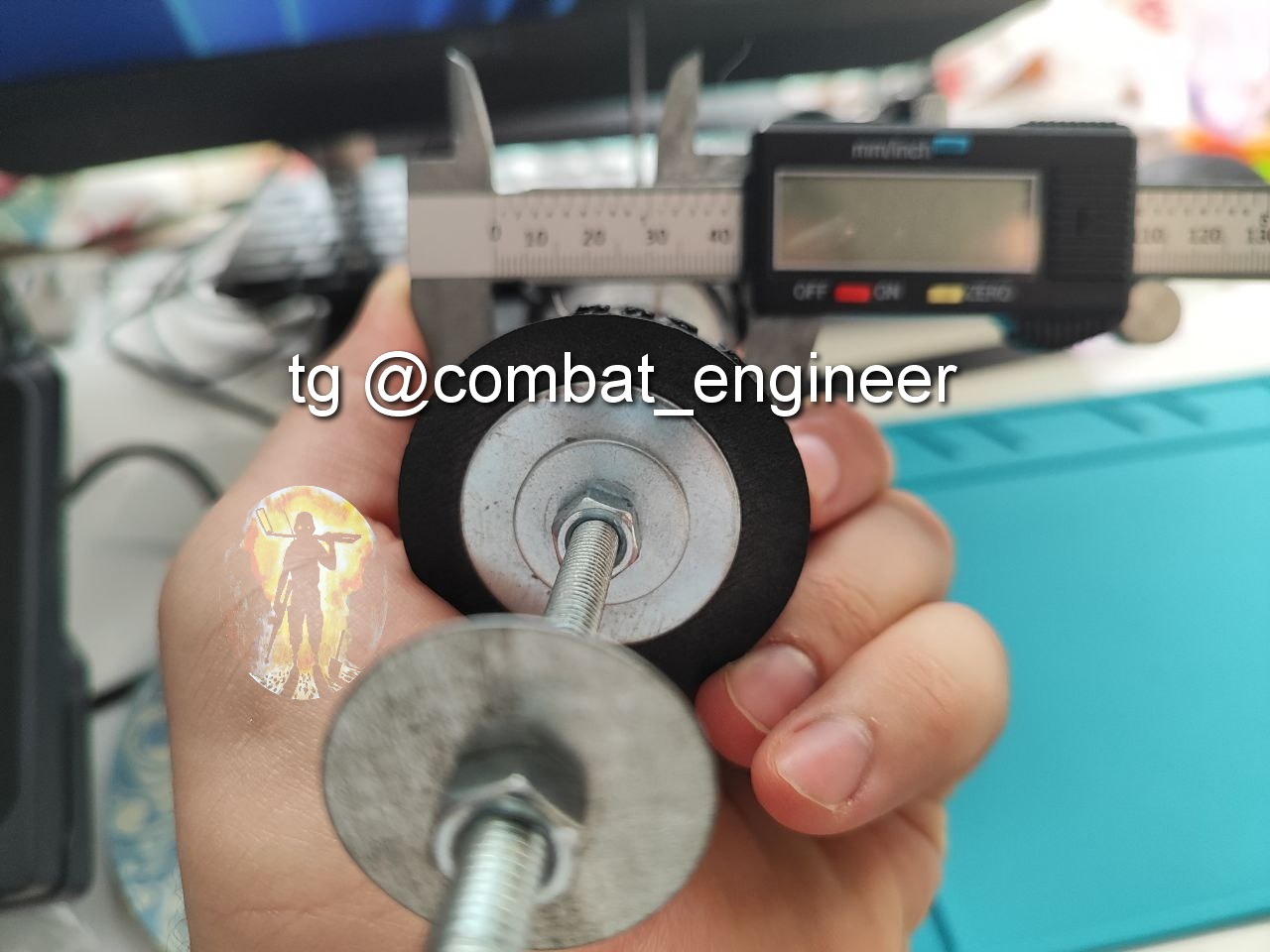

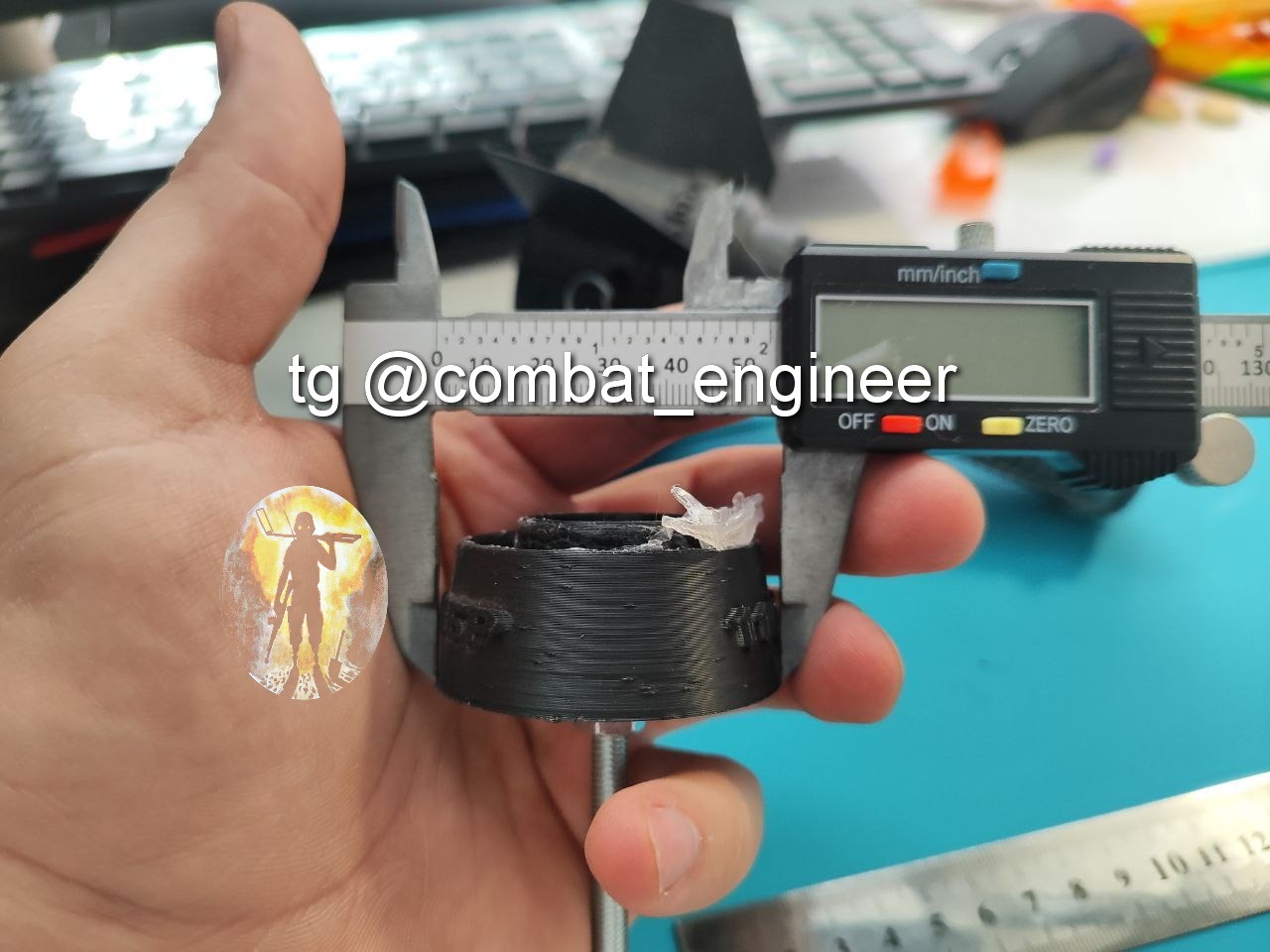

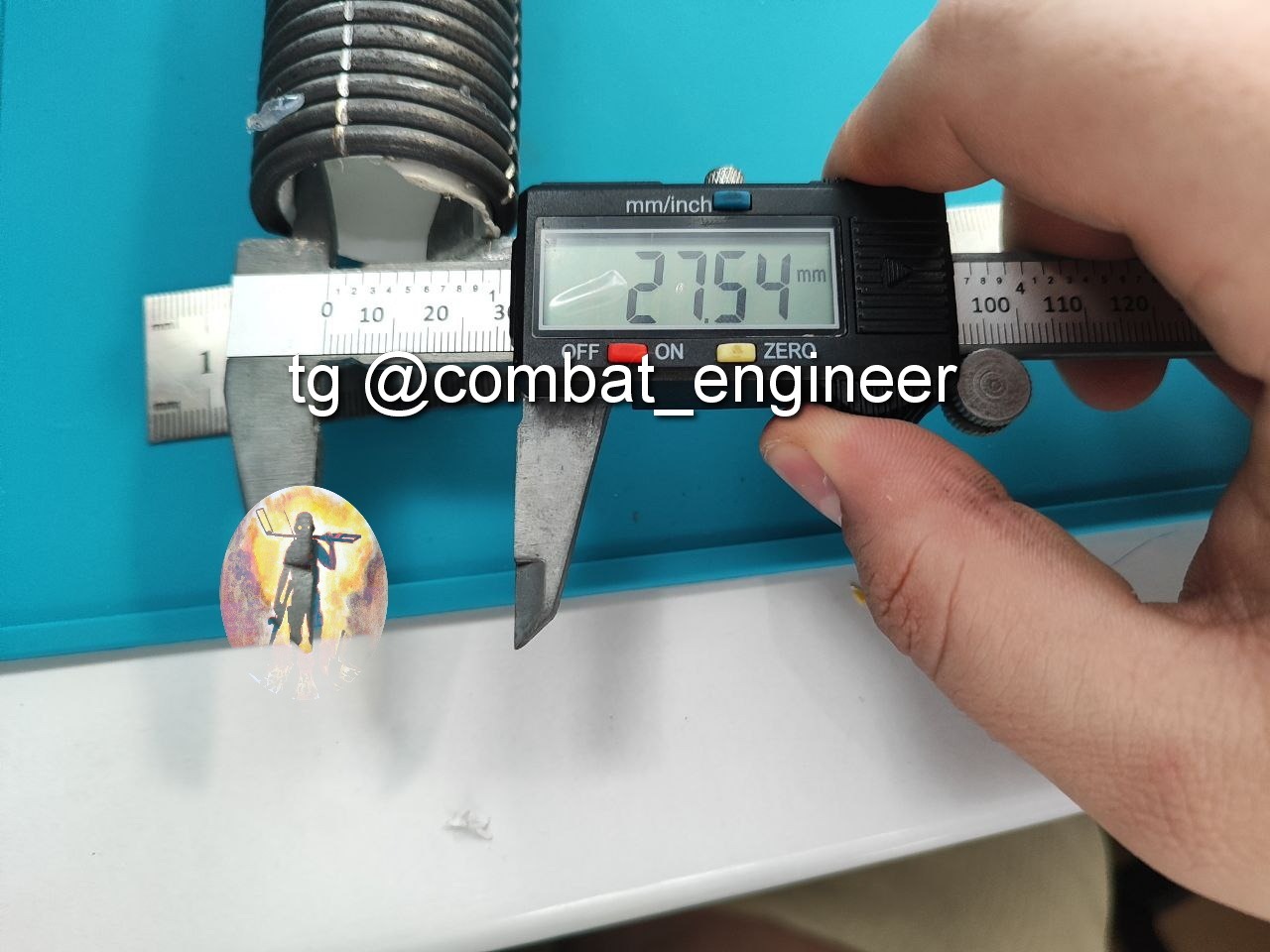

Остальные фото (из-за моргания экрана штангенциркуля часть не получилась, но если сильно нужно, могу переснять)
