米家智能插座逆向研究

收拾屋子发现了个闲置了几个月的米家智能插座，就这东西

好像是去年在米家看着好玩随手买的，冬天拿来定时关电热毯来着。心想下次用到估计还是冬天，不如研究下？随手网上搜了下，发现数码之家有人试着把自己的拆了，虽然拆坏了但是提供了个很重要的信息：主控是 ESP32.

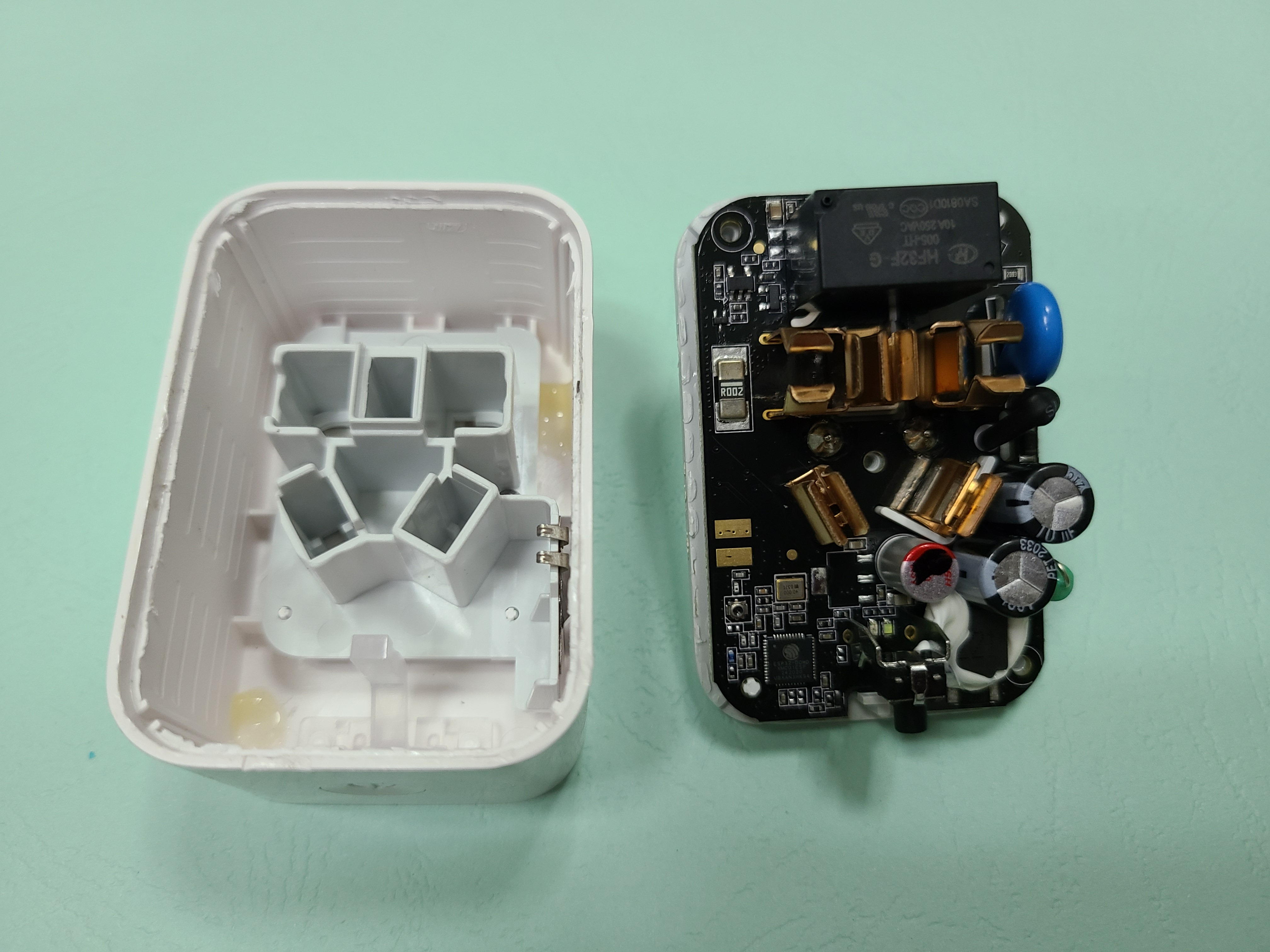

瞬时激动，这不是个自制开源拖拉机的好机会？二话不说找撬棒拆

有先烈的指导就是好，好歹没拆坏。然后烙铁点开中间两个电极的焊点拆下主板，详细地分析了下元件。正面没啥东西，左侧主控，右侧非隔离式开关电源，顶部继电器和驱动电路。

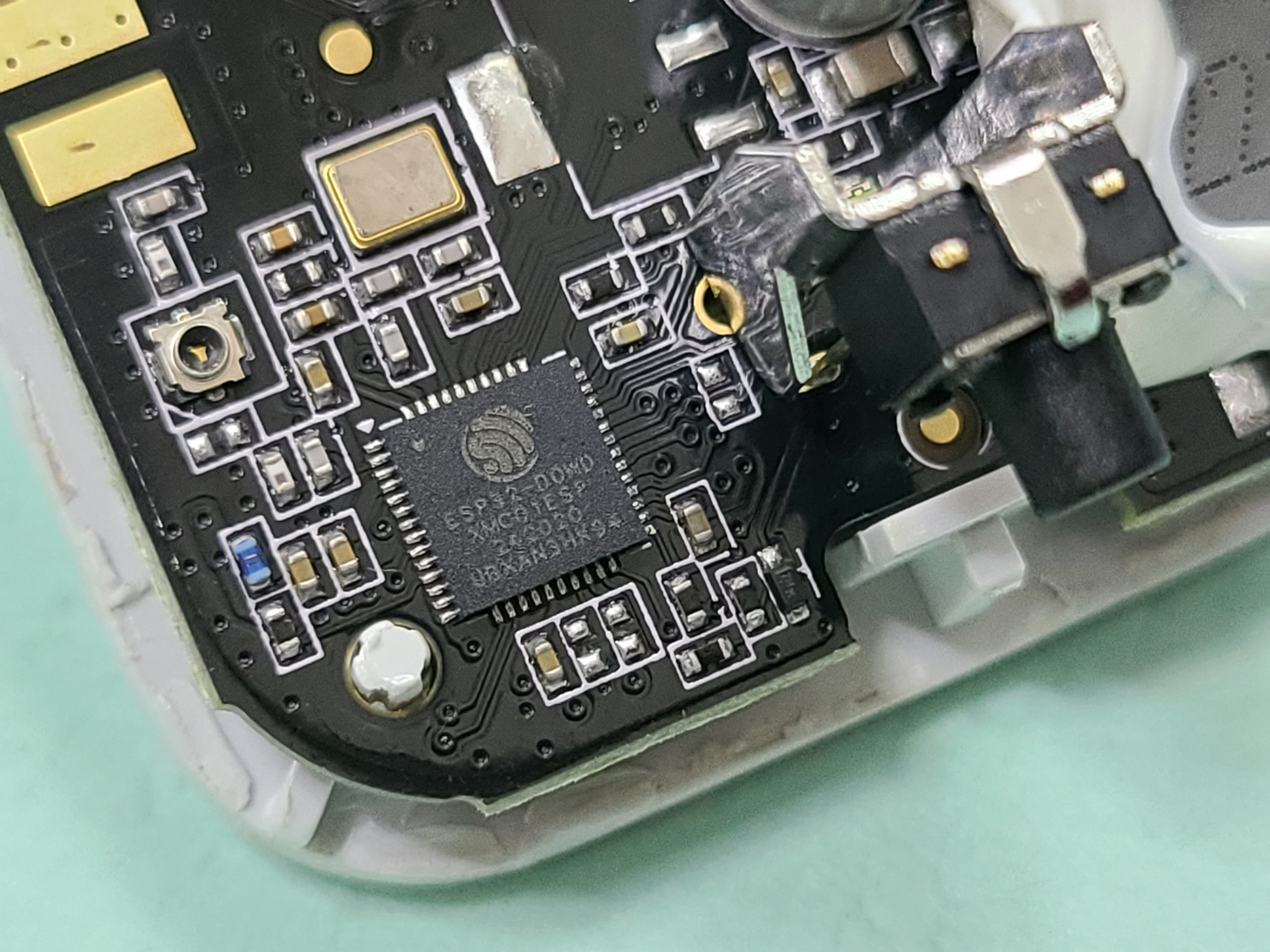

主控是 ESP32-D0WD，双核240MHz，5x5小封装版本，市面上最常见的 ESP32。右侧有一个按钮两个状态指示灯（在按钮后面被挡住）。

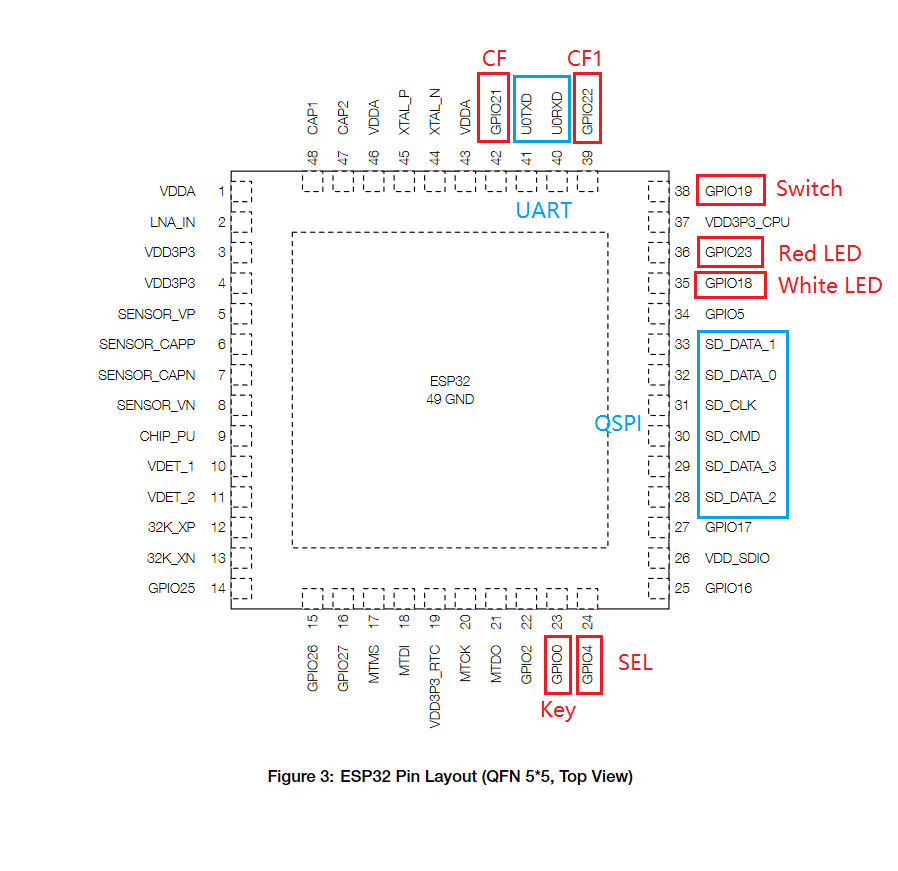

反面东西比较多：a. BL0937 功率计芯片，配合正面的 2mΩ 电阻测量实时功率；b. EON25QH32，4MB SPI Flash，存储固件代码；c：5V to 3.3V LDO；d. BP2525F 非隔离降压芯片，内置 500V 6.5Ω MOSFET。存储芯片下面还有 UART 的焊盘方便刷固件真好。拿万用表戳戳戳简单逆向了一下设计：

相当简单，小学生都会做，感觉这个开源拖拉机很轻松嘛。开关在 GPIO0，按着按键上电就是 download mode，简直不能更适合开发 IoT 了。好，github 抓 Arduino-ESP32 环境下来，上传个 Hello world 试试先。

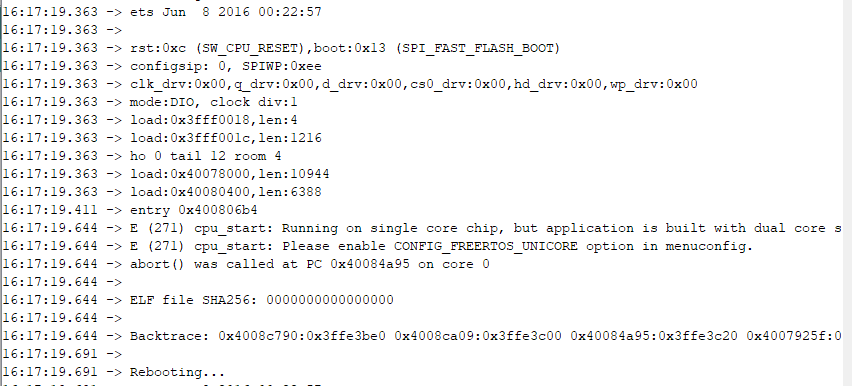

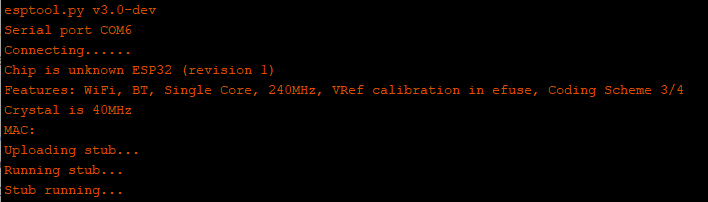

咦，开机报错，提示这是个单核 CPU? 明明确认过是 ESP32-D0WD的啊？检查下编译环境再看看：

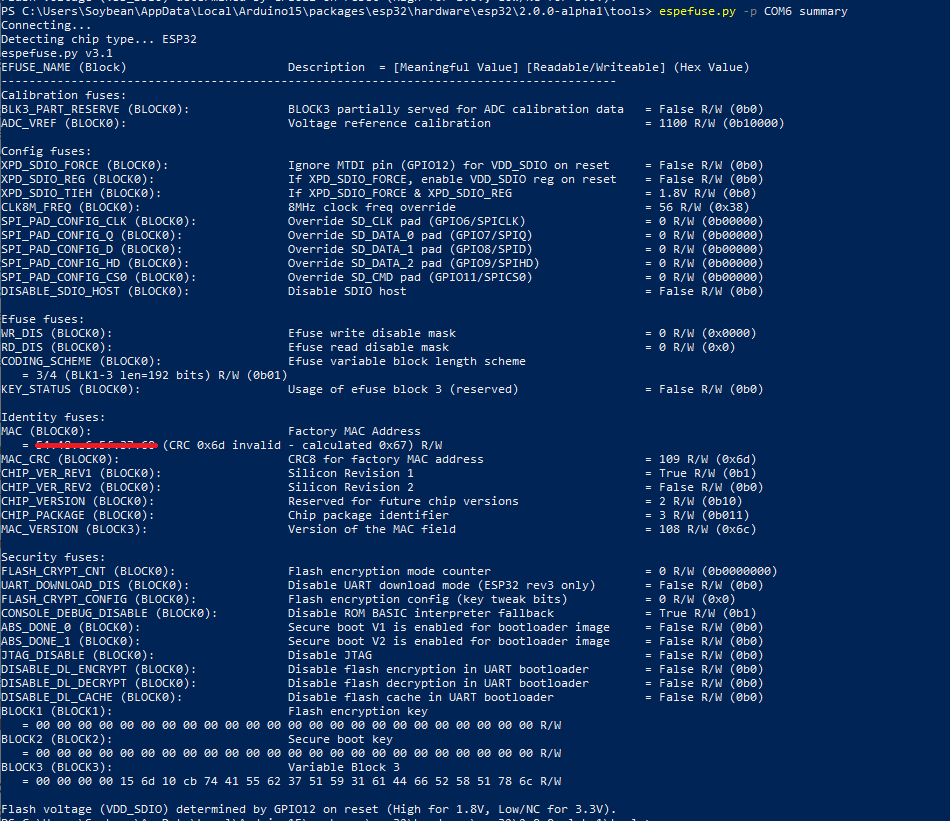

还真是单核，看参数非常奇怪，这明显是改了 efuse。pip 下了整个 esptool 看看怎么回事

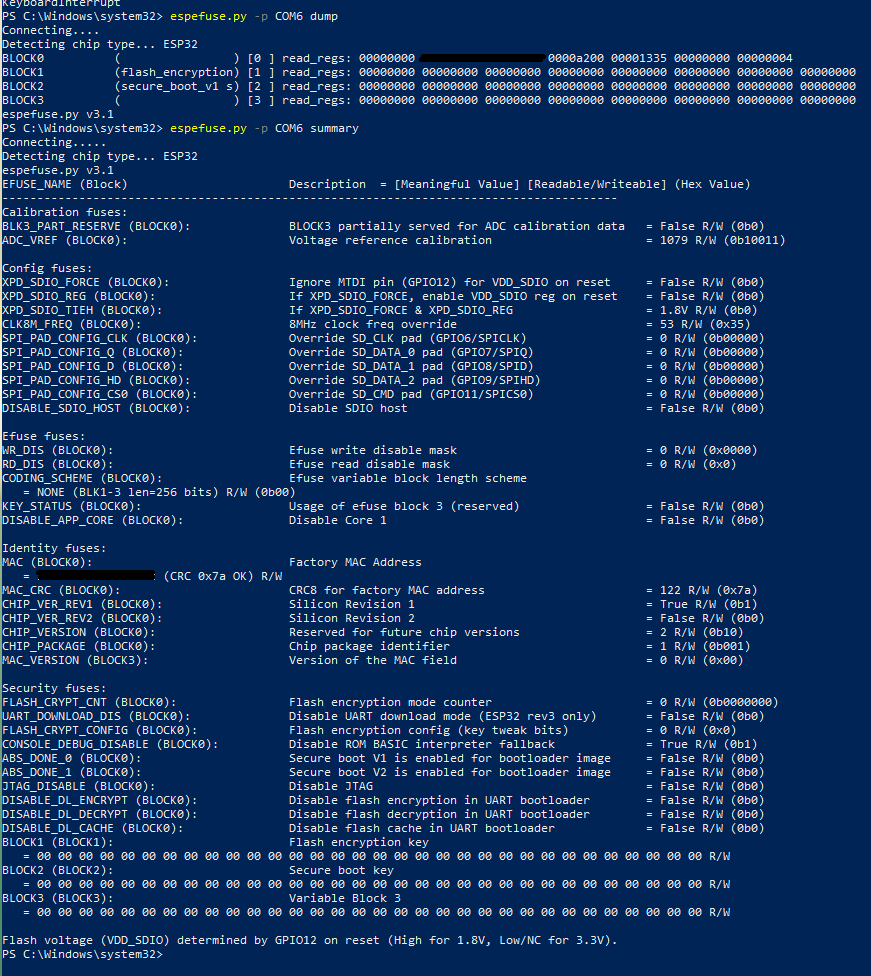

虽然大多数存储加密相关的 efuse 没被爆，但是明显还是有 efuse 被改过了，再看看 esp32 的开发文档

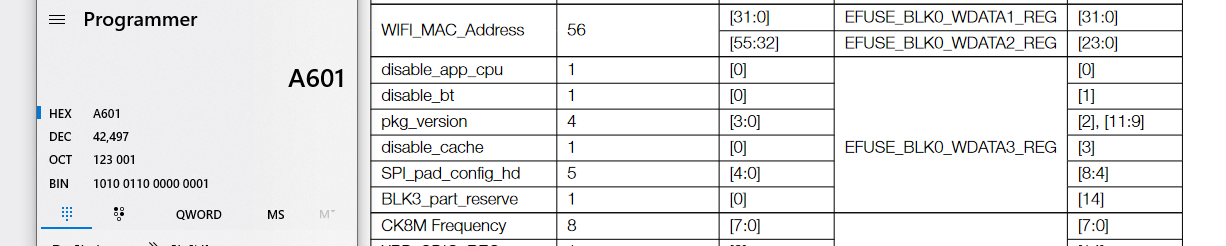

GG，小米还真把 disable_app_cpu 的 fuse 给爆了。ESP32 的 efuse 一旦写1就没法重置，除非换芯片。好吧，再去 github 找了个 ESP32-solo 的开发环境，毕竟 ESP32 本身是有单核版本的。

GG，还是不能启动，ESP32 的 bootloader 是闭源的，检测到 MAC CRC 错误直接拒绝启动。回头看了眼 efuse，MAC CRC 的确是错的，什么鬼，赶紧把备份的原厂固件刷回去……刷回去一切正常？？？？等等，ESP 的芯片的 MAC 和对应的 CRC 都是芯片出厂时写入的，为什么 CRC 会不对？？？？

*更新：注意 ESP32 芯片特写照第二行 XMC01ESP，这是只出现在小米 IoT 设备的料号，小米 IoT 里的 ESP32 疑似都是单核。至于 bootrom，看了下文档应该是厂商写在 SoC 芯片里面的（类似树莓派）

总结：

小米明显很清楚开源芯片有被用户拿来改着玩的风险，就找厂商定制了不能跑开源固件的芯片。efuse 中文档查不到的 chip revision，无法解释的 efuse block3，都从侧面证明了小米作为大陆 IoT 一哥，乐鑫（Espressif）这种小芯片厂真是什么都愿意做。从 ESP 社区的信息看来，ESP32 的双核设计在开源社区并不吃香，ESP 自己也有出出厂爆掉 fuse 的 ESP32-S0WD；同时，小米这 PCB 正面的大 LDO 空焊盘也说明小米内部设计很可能也是从双核开始的。个人感觉小米原厂固件使用时发热也并不低，谁知道小米都做了什么……

==============================================

这里开始是一周之后的事情了……

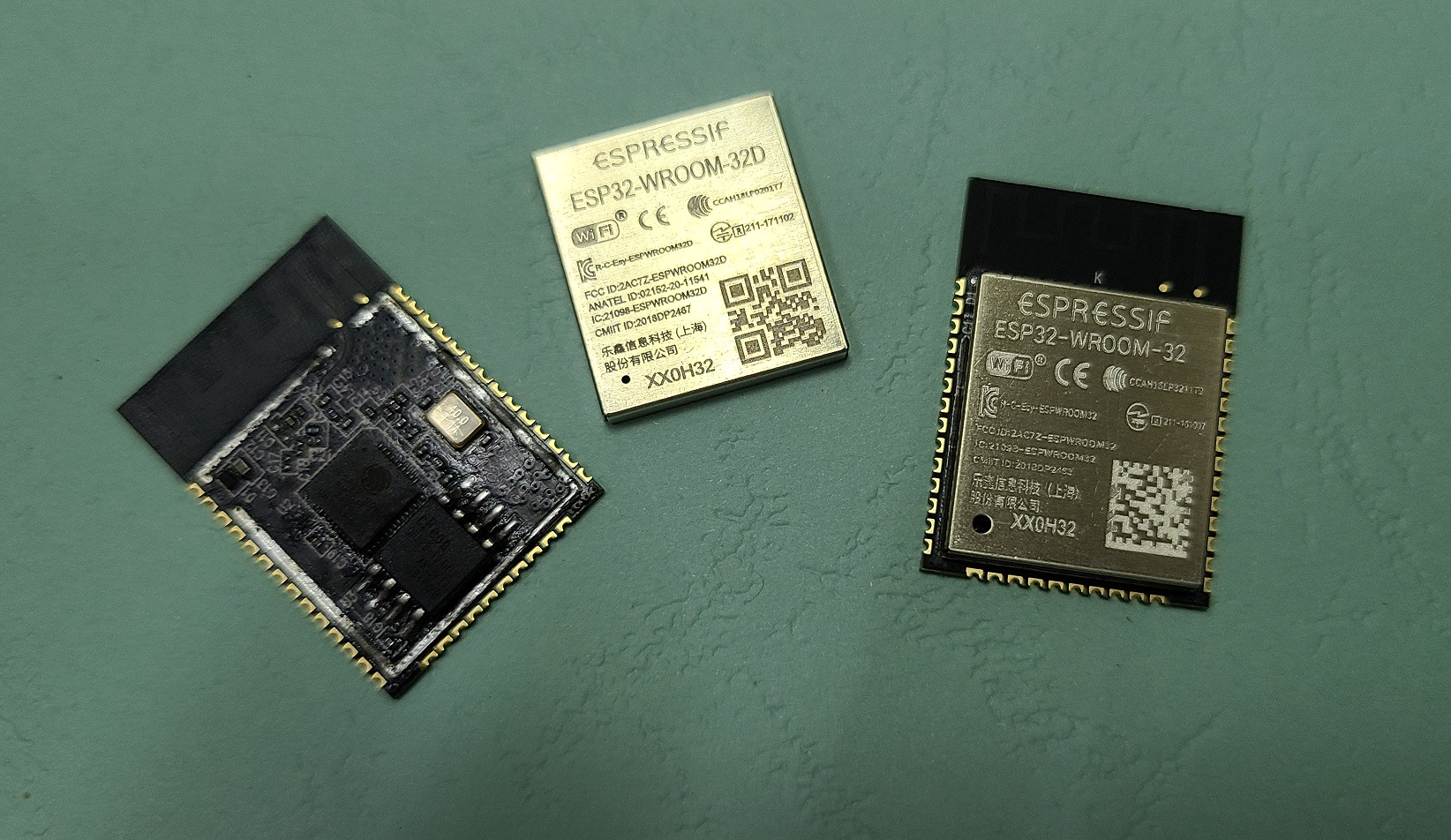

折腾了大半天只是发个文真是心不甘，决定去网上买 ESP32 换上。第一次买的时候脑抽买成了 ESP32-WROOM-32，拆开发现封装不对，又下单买的 ESP32-WROOM-32D （为什么不买 v3 芯片的 32E？哪有钱，你老母）

话说 Espressif 也够抠的，官方模块连着两个拆开都是不知什么山寨 Flash，记得以前玩 ESP8266 被山寨 Flash 的虚标寿命折腾得够呛，最后全换 Winbond……

*更新：查了下是 XM25QH32CHIG，来自武汉新芯（XMC）

焊上 Serial，检查了下 fuse，是空的没问题

Arduino 瞎糊的固件立即刷上，简单测试了下这 TSMC 40LP 的芯片双核 240Mhz 发热真的感人（担心供电不足提前换过 LDO，好像是 RT9013）。固件设定里频率降到 160MHz 还是热，后来又降到 80MHz。 实际使用 80MHz + SDK 默认的 WiFi 节能策略，性能足够发热也基本感觉不到。

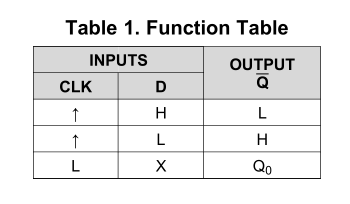

实际测试的时候发现虽然万用表测出 IO19 连接驱动继电器的 SS8050，但 IO19 并不能改变继电器状态。写了个固件把 GPIO 一个一个测，发现实际控制继电器的是 IO26 和 IO27。继电器驱动旁边那个 SOT23-5 芯片是 SN74LVC1G80 ，TI 的 D 型触发器，IO26 是 D，IO27 是 CLK，IO27 每个上升沿 IO26 的状态被 buffer 反相之后输出，即使 ESP32 重启也不会影响继电器状态（怪不得 OTA 都不会影响插座开关）。而 IO19 是个 input，检测 buffer 的输出电平，用来检测重启之后继电器是不是开着。

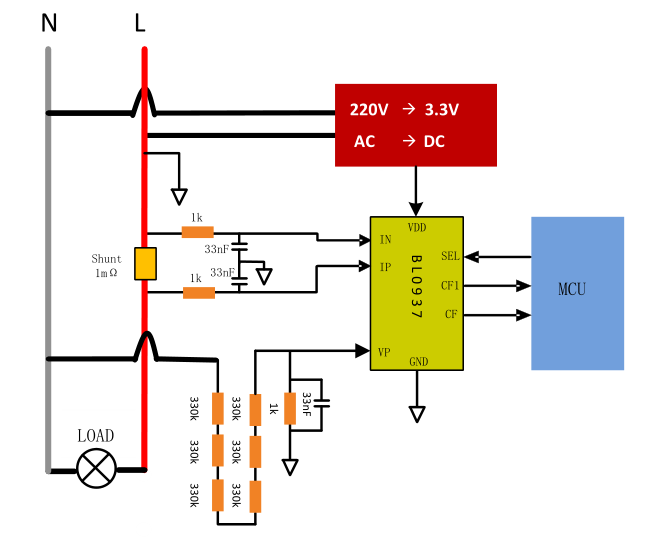

至于功率计的 BL0937，CF 脚输出功率脉冲，CF1 和 SEL 配合输出电压和电流 RMS 倒是没啥兴趣。用 ESP32 的外部中断跟踪 CF 脚，然后 ticker 在固定时间数 CF 有多少个脉冲，倒是也不难（试过 ESP32 的 PNCT，不知为什么触发的时候 millis() 也被清零了很郁闷）。文档上并没有提供什么直接的输出和功率的换算公式，反而是建议客户对实际产品进行校准，手头并没有什么可靠的交流负载，加上 PF 肯定影响读数，倒是带来不少困难。

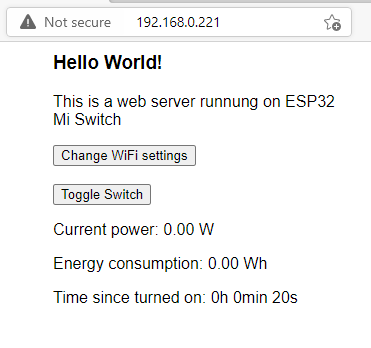

下面是个 demo 程序，业余水平，有兴趣的可以自己刷来玩玩。

https://pastebin.com/uFaJHAym 密码 hmHd2B7ngY

==============================================

生命不息折腾不止，都拆到这个地步了不来点硬件 mod 真是太无趣了。仔细分析了下板子，板上有几个可以自己随便玩的 GPIO 焊盘（注意 IO2/5/21 在上电时涉及状态检测，IO16/17 是 UART1 没有这些问题）

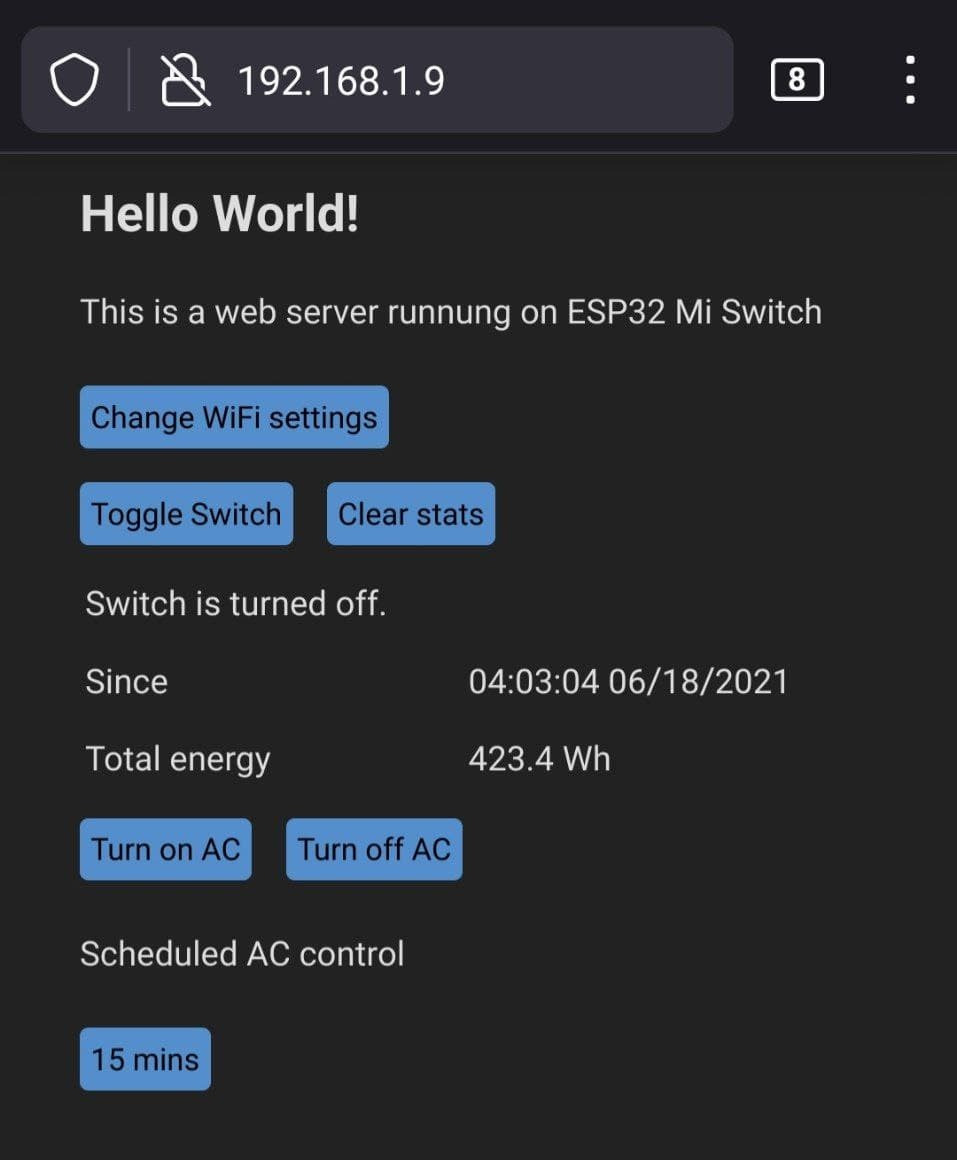

随便挑了个 GPIO 连接一个 NMOS 控制一个 IR LED，我们就得到了一个开源小米空调开关伴侣。一直很烦租房的垃圾空调待机功耗高得离谱，但是小米空调伴侣本身不带开关（空调压缩机工作时关开关容易烧了继电器，尤其是大功率空调），房东装的空调功率小用 10A 插头也不方便插空调伴侣，这下正好解决了问题。

插座开关和 IR 发射集成在一个程序里正好也避免了烧继电器。推荐 Arduino IRremote 这个库，收发 IR 都很方便，不过空调的码往往很长，读码最好用个性能别太差的单片机。

==============================================

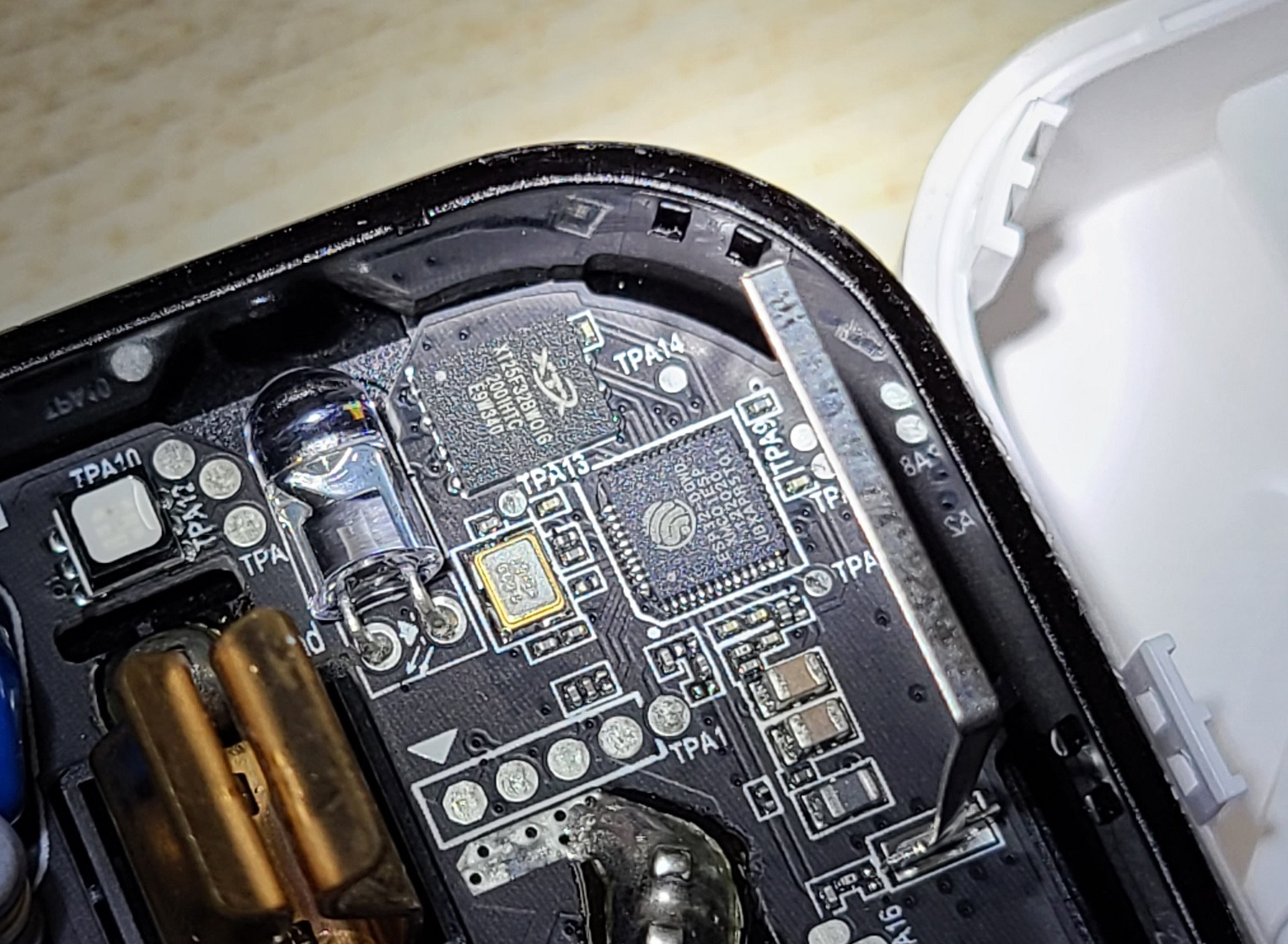

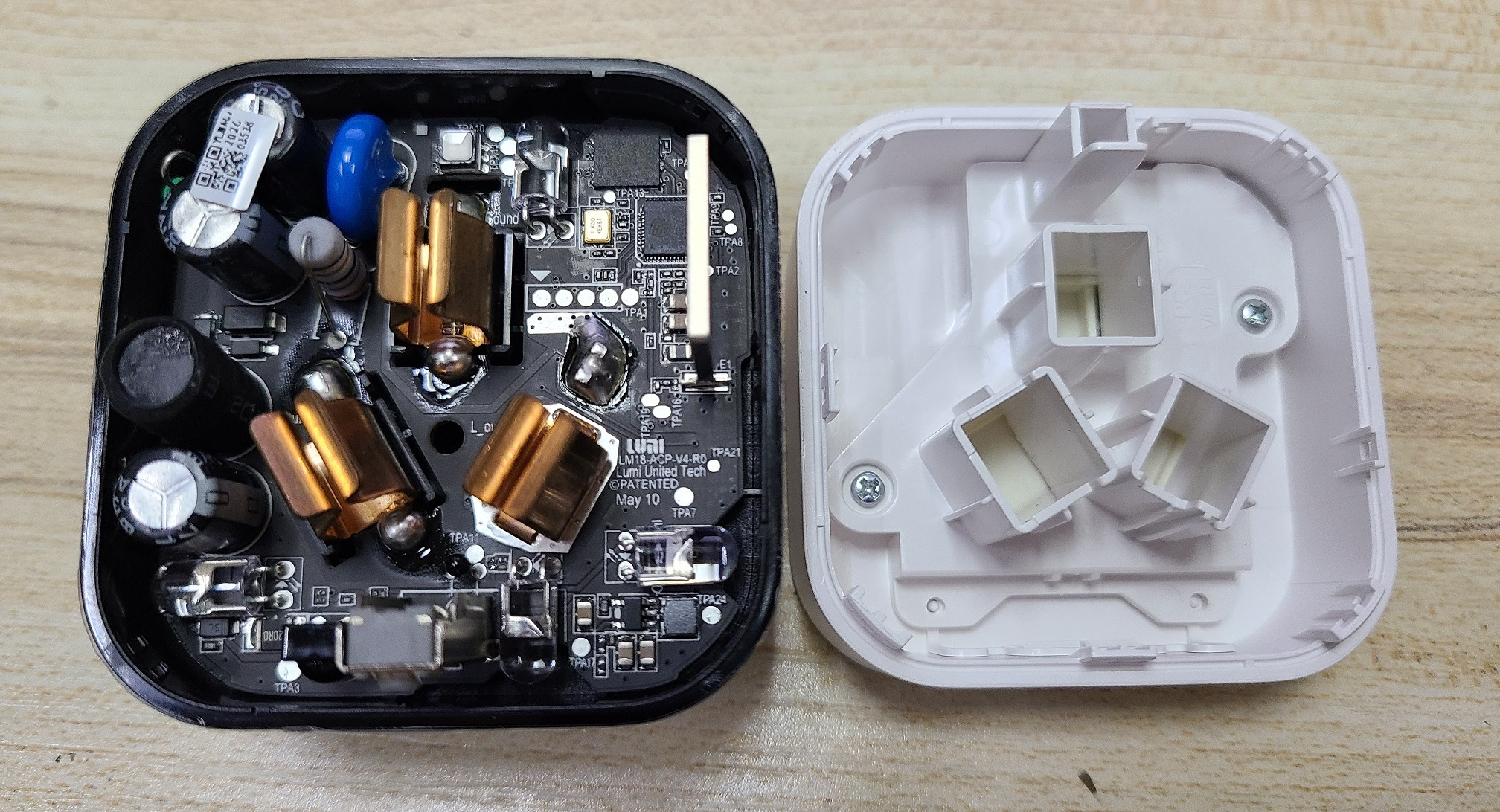

另外拆了个米家空调伴侣2，一套东西换汤不换药。连供电都一样是 5V（TPA3） 非隔离电源 + 3.3V（TPA24） 降压，开关电源电容是 TEAPO 不是前面的杂牌，降压不是 LDO 而是 TPS560200 同步 buck。PCB 应该还是四层，不过没有沉金直接喷锡。

小米也在用山寨闪存啊，深圳芯天下

主控依然是小米定制版 ESP32。TPA1 是 UART，分别是 RX/TX/?/GND/?，开关不是 IO0，是 RGB LED 旁边的 TPA12。插脚焊点看起来比前面的 WiFi 开关焊得更死，就不再拆了。
