Охранная сигнализация

Текст от подписчика; попросил опубликовать анонимно.

Чтобы научиться опознавать датчики на объекте, недостаточно просто прочитать о них — отсмотрите побольше фотографий готового монтажа на реальных объектах, ютуб-обзоров. И попробуйте замечать в повседневной жизни.

Введение

Сейчас я вам покажу, откуда на охранный извещатель готовилось нападение.

В этой статье я расскажу, как работает система охранно-пожарной сигнализации, какие виды охранных извещателей бывают и по какому принципу работают.

Терминология:

Датчик и извещатель являются синонимами.

ОПС — Охранно-пожарная сигнализация.

ПКП — Приёмо-контрольный прибор.

ШС — Шлейф сигнализации.

ЗО — Зона обнаружения.

Система ОПС

Давайте для начала разберёмся, как же работает система ОПС. На самом деле, всё просто. При помощи шлейфов сигнализации, каждый извещатель подсоединяется к ПКП. ПКП служит "мозгом" всей системы. Для того, чтобы извещатель корректно функционировал, его подключают к ПКП.

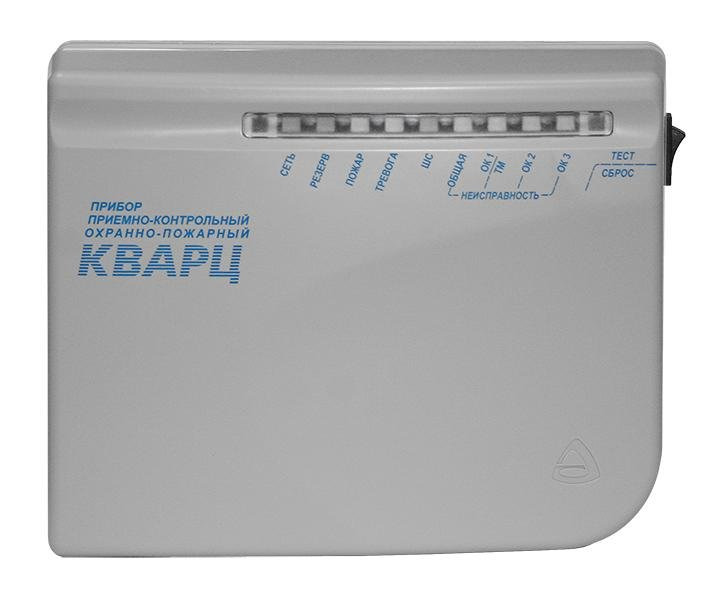

ПКП бывают разные — только охранные, только пожарные, охранно-пожарные. Всё зависит от самого прибора. Приведённый на картинке выше является охранно-пожарным.

Чтобы заставить систему ОПС работать, одного ПКП мало. Для сдачи объекта на охрану, используется считыватель, для которого нужны ключи.

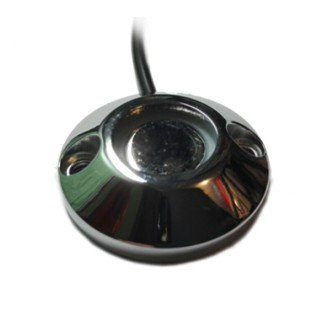

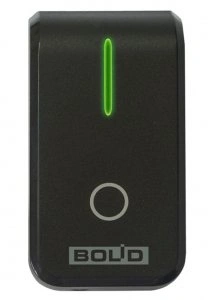

Считыватели выглядит вот так. Почти всегда они крепятся на стену. Тот, что с первой картинки, использует металлические ключи, второй является картридером. Подключаются также к ПКП.

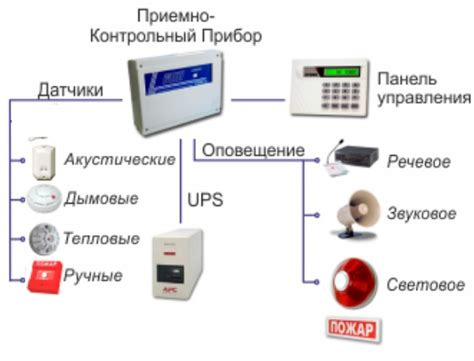

А вот так выглядит примерная схема всей системы ОПС:

Качество картинки 10/10, извиняюсь.

Углубляться в классификацию извещателей нет необходимости, пользы от такой информации ноль. Поэтому сразу перейдём к их видам и разберём самые популярные:

• Магнитоконтактные
• Инфракрасные (далее ИК)
• Радиоволновые
• Акустические
• Вибрационные

Существуют также комбинированные, они будут рассмотрены отдельно.

Важно: датчики могут отличаться видом. Фото представлены лишь в качестве референса, чтобы было проще отделить извещатель одного вида от другого.

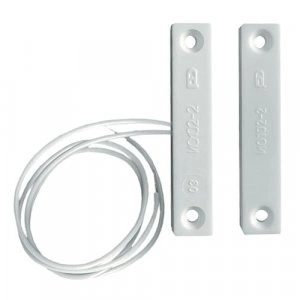

Магнитоконтактные

Ставятся на окна/двери/люки и реагируют на их открытие.

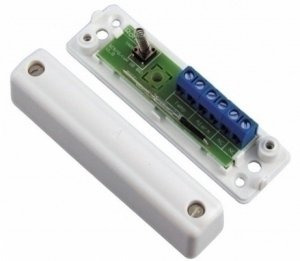

Состоят из двух компонентов: магнитоуправляемого контакта — геркона, и самого магнита.

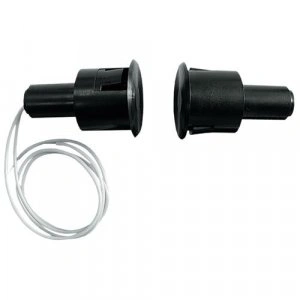

Магнитоконтактные извещатели бывают либо открытые, либо скрытые. Несмотря на то, что скрытые гораздо тяжелее обнаружить потенциальному злоумышленнику, чаще всего используют открытые.

Магнит чаще всего устанавливают на подвижной стороне двери, геркон на неподвижной.

Самые очевидные методы, используемые для предотвращения срабатывания извещателя при саботаже:

1. Установка магнита на геркон с внутренней стороны. Такой способ возможен только когда система охранной сигнализации отключена. Есть небольшой, но всё же шанс обнаружения подозрительного предмета на извещателе перед сдачей объекта на охрану.
2. Установка магнита с другой стороны. Этот способ можно применить в любое время, даже когда объект уже находится под охраной. Стоит отметить, что такой способ всё же не работает с металлическими дверями и при достаточно большой толщине деревянной или пластиковой коробки рамы или окна.

Инфракрасные

Являются самым популярным видом охранных извещателей, имеют самое широкое применение среди всех, пусть и не являются идеальной защитой (об этом позже).

Существует два вида ИК извещателей: активные и пассивные.

Активные всегда являются двухпозиционными. Один является передатчиком, второй — приёмником. Тревожный сигнал формируется, если лучи, исходящие от передатчика, не доходят до приёмника. Большинство современных извещателей формируют два или более лучей, что снижает шансы ложного срабатывания извещателя при передвижении небольшого объекта.

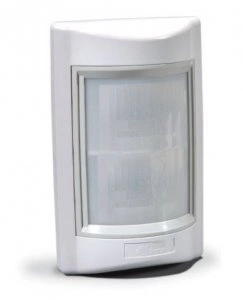

Пассивные являются однопозиционными.

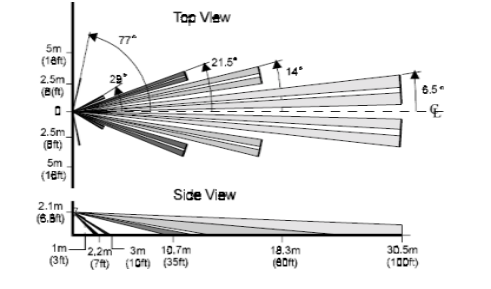

Эти датчики имеют в себе линзу, как бы "нарезающую" ЗО на отдельные сектора.

Формирует тревожный сигнал в случае перепадов температур в различных секторах.

Сигнал не формируется, если объект не движется, несмотря на его нахождение внутри ЗО. Зачастую минимальная скорость, с которой должен передвигаться злоумышленник, составляет 0.3 метра в секунду, что в большинстве случаев достаточно для обнаружения.

Сигнал может не сформироваться, если температура перемещаемого объекта близка к температуре во всей зоне обнаружения.

Радиоволновые

В основе их работы лежит эффект Доплера. Извещатель формирует тревожный сигнал при изменении длины радиоволны в ЗО. Если же объект в зоне обнаружения неподвижен или движется достаточно медленно, то тревожный сигнал не формируется. Минимальная скорость для обнаружения у них такая же, как у инфракрасных — 0.3 м/c. Но и у радиоволновых, и у инфракрасных бывают исключения. Некоторые, например, формируют тревожный сигнал при перемещении злоумышленника на скорости 0.5м/c, а некоторым достаточно и 0.1м/с

Существуют однопозиционные и двухпозиционные версии.

Двухпозиционные используются для охраны периметров. Одно устройство служит приёмником, второе служит передатчиком.

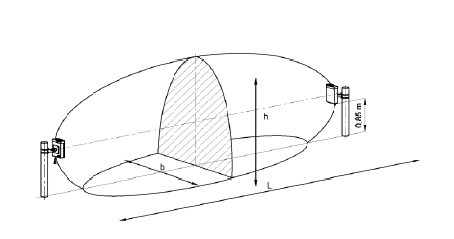

Зона обнаружения формируется в виде эллипсоида между приёмником и передатчиком:

Зона обнаружения таких датчиков может достигать больше сотни метров, однако ширина ЗО чаще всего достигает не больше нескольких метров. Ширина зависит от расстояния между приёмником и передатчиком, а также частоты, на которой работают извещатели.

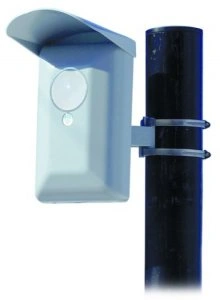

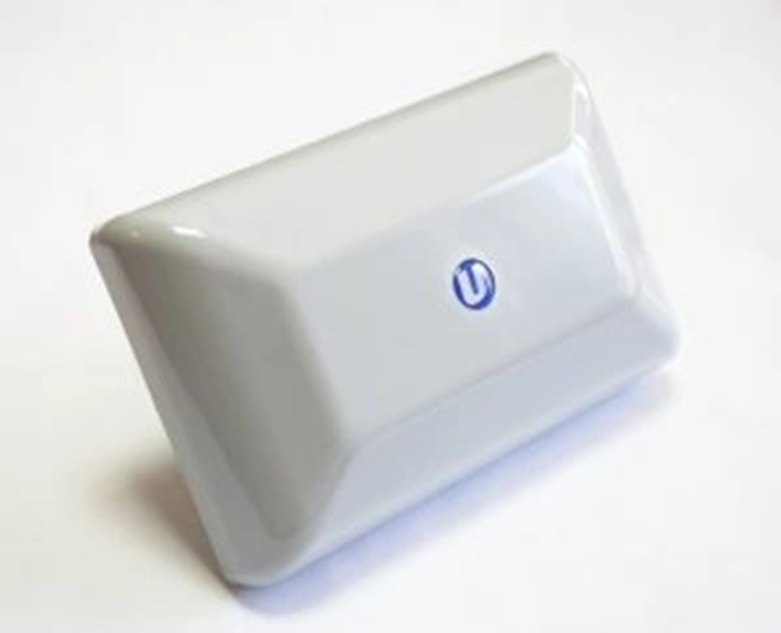

Однопозиционные извещатели более универсальны — они могут быть предназначены как для улицы, так и для помещения. Зона обнаружения в таком случае гораздо меньше.

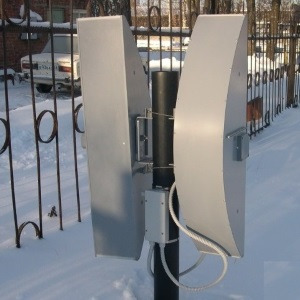

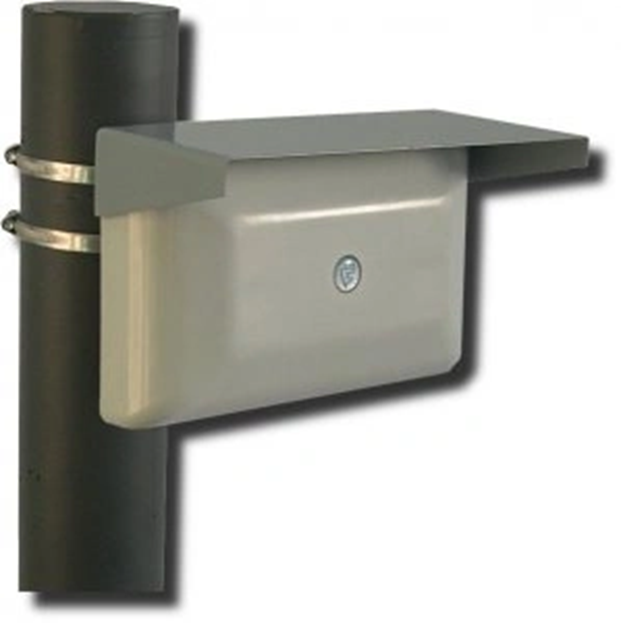

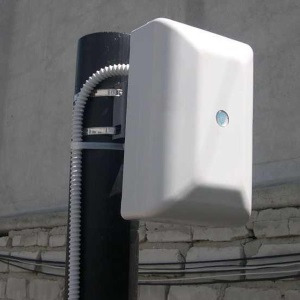

Большинство радиоволновых датчиков, устанавливаемых на улице, ставятся на опору (это можно увидеть на приведённых выше картинках), хотя в некоторых случаях однопозиционные могут быть также поставлены на стену.

При установке на улице, необходимо соблюдать все необходимые требования, указанные в руководстве по эксплуатации.

Акустические

Формируют тревожный сигнал при разбитии стекла и так далее.

Вибрационные

Реагируют на топот, удары и т.п. Например, в банкоматах часто стоят магнитоконтактные (на раскрытие штатных лючков) и вибрационные извещатели.

Комбинированные

Комбинированные же извещатели совмещают в себе элементы нескольких охранных извещателей. В качестве примеров могу выделить: инфракрасные + датчики разбития стекла, радиоволновые + инфракрасные. Но видов их бывает много, и к сожалению для меня это густой лес. Поэтому разберём лишь самую основную информацию:

1. Существуют однопозиционные и двухпозиционные версии.
2. Существуют версии для монтирования на улице и для помещений.

Комментарий А+

Поправьте, если мы что напутали:

В популярных фильмах иногда показывают, что достаточно перерезать провод от датчика. На самом деле, всё может быть слегка сложнее. Дело в том, что оповещение может срабатывать на замыкание и размыкание цепи. Во втором случае, оповещение сработает, даже если перерезать провод. Больше того, иногда к срабатыванию может привести и размыкание и прямое замыкание шлейфа в обход извещателя. Дело в перепадах сопротивления. Знакомые диггеры говорили, что после любых экспериментов с датчиками на входе в объект, они отходят и возвращаются сильно позже, чтобы оценить результат.
