Zigbee Watermeter V1.2 DIY&Zi

Это и другие устройства можно приобрести в Telegram группе @ZigБазар или просто написать мне в личку DIY&Zi.

Список всех устройств которые я продаю здесь

Все устройства которые я предлагаю прошиты и проходят тестирование дважды!

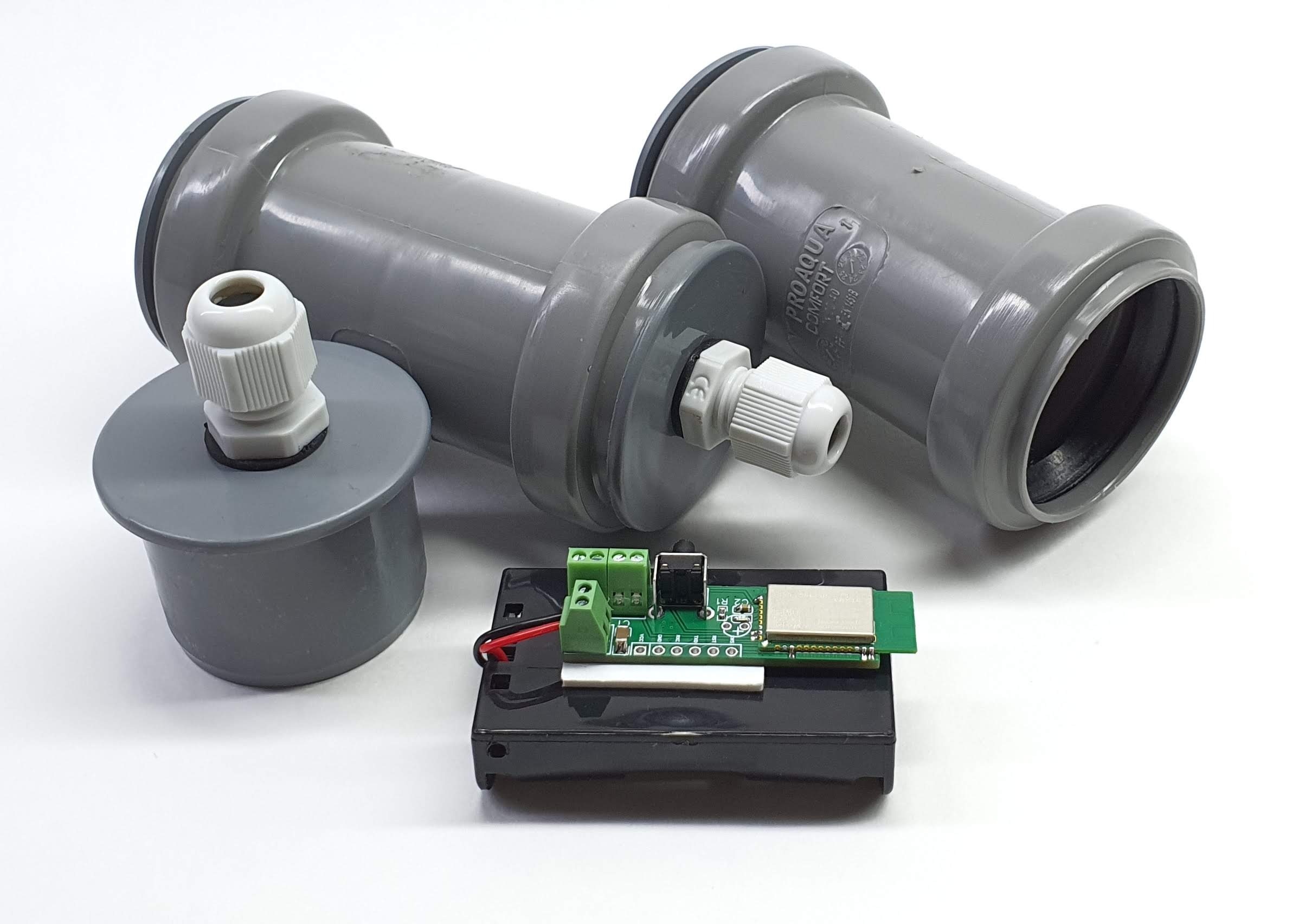

Zigbee счетчик импульсов (замыканий на входах), реализован на базе Zigbee модуля Telink TLSR8258(E-byte E180-Z5812SP) реализация версии DIY&Zi. Прародителем создания версии данного счетчика является поделка от разработчика Федор Лизункова это watermeter_zed(здесь очень подробное описание его проекта).

Новая релиз счетчика V2.0 с двумя каналами датчика протечки здесь

Рассчитан на работу с счетчиками холодной/горячей воды аналогичным Itelma WFK24.D110 с импульсным выходом с дистанционным считыванием сигнала (типа Геркон, не НАМУР)

Счетчик питается от 3V - две батарейки формата АА и потребление данного устройства во сне не превышает 2,4мкА.(расчетный период жизни комплекта батареек примерно 2 года)

Предварительно, перед подключением требуется выполнить следующее:

На GitHub разработчика есть папка с файлом конвертера watermeter.js , этот файл нужно скопировать в папку zigbee2mqtt.

В веб интерфейсе прописать этот файл внешнего конвертера.

Для инициализации режима спаривания устройства требуется сделать следующее:

1. расположите счетчик как можно ближе к координатору
2. отключите по возможности Zigbee роутеры поблизости
3. сначала включите режим сопряжение (join) на координаторе
4. вставьте две новые батарейки
5. в новом счетчике сразу при подаче питания инициализируется режим спаривания, если устройство не подключается то нажмите 5 раз подряд кнопку.
6. после окончания интервью, что бы прилетели первые данные нажмите однократно кнопку репорта

Если устройство не передает информацию или в last seen вы видите что оно долго не откликается , произведите повторное спаривание.

Счетчик импульсов поддерживается в zigbee2mqtt (внешний конвертер), в HOMEd и в шлюзе SLS (334 конвертер).

Так как устройство батарейное и является Endом, основное время оно спит и просыпается только по импульсу(замыканию) на входах или по внутреннему таймеру 300 сек., а так же по нажатию кнопки репорта.

Также для записи начальных значений в сами счетчики - нужно разбудить устройство кнопкой сразу после отправки значений!

Если Вы не понимаете что такое Zigbee и как оно работает, Вам стоит почитать Zigbee-WIKI.

Большая просьба, если Вы увидели ошибку или неточность в этом описании, сообщите мне о ней!
