Wrench Mask (Step 3)

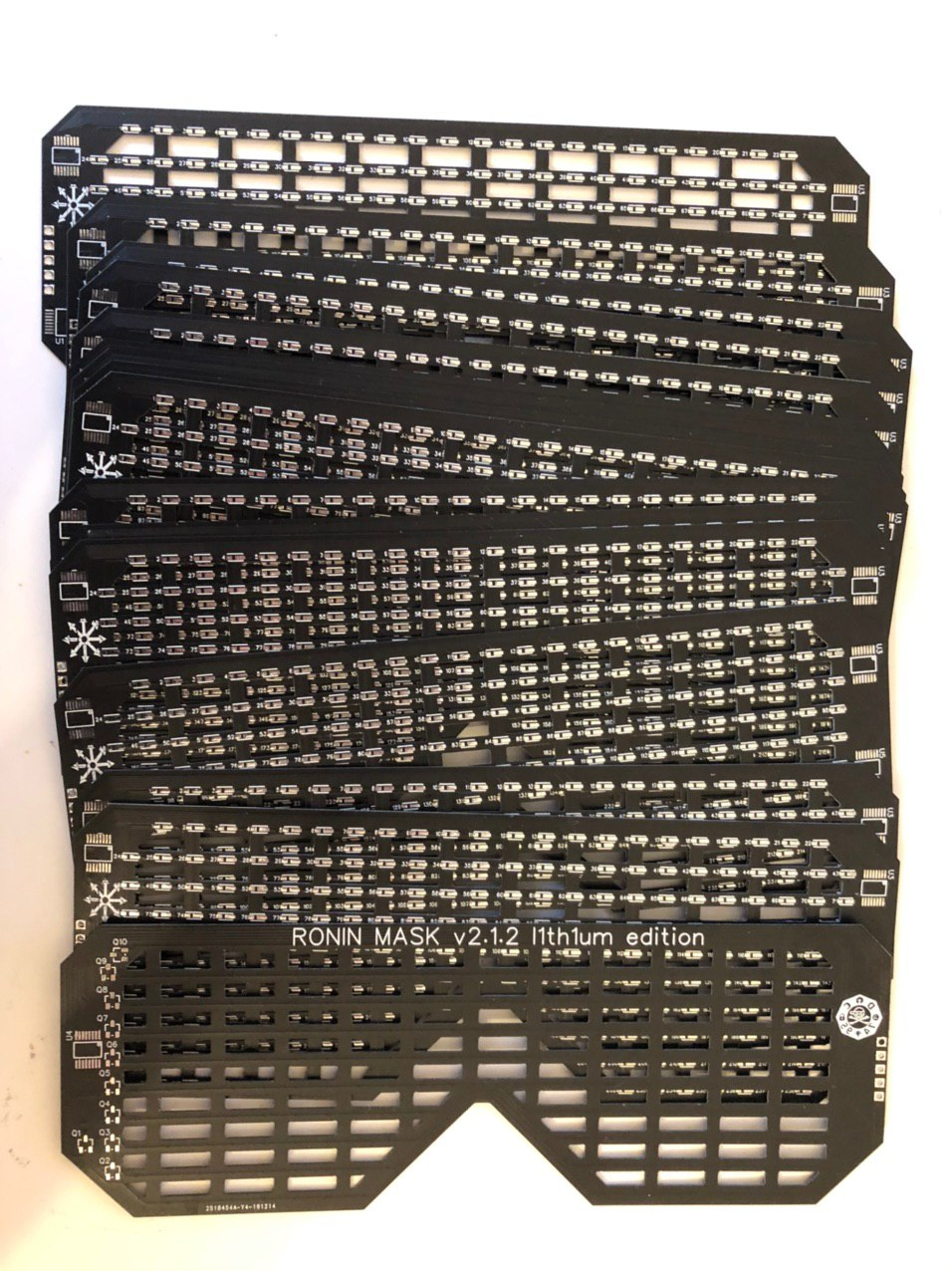

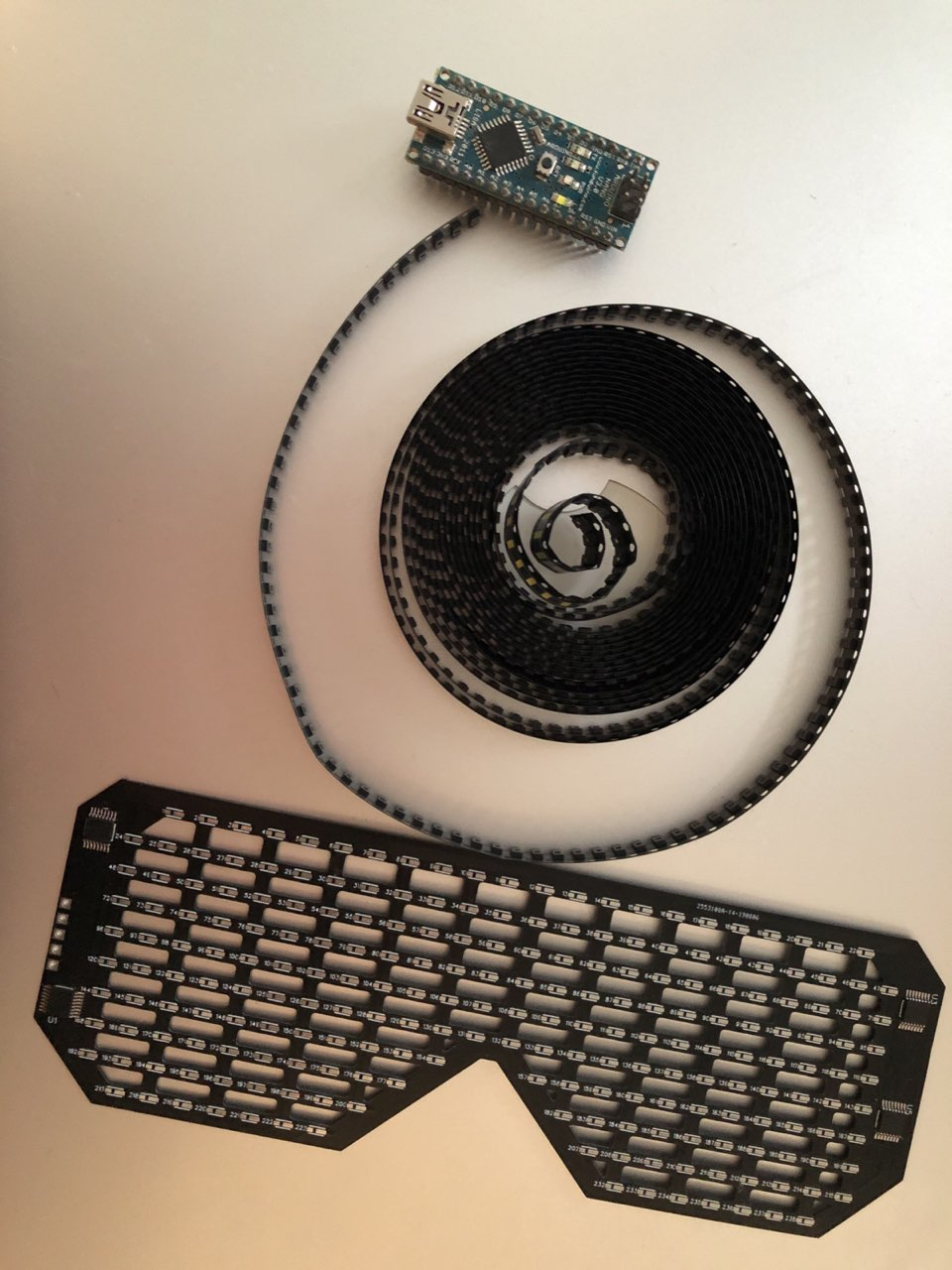

В конце декабря мне приехали светодиоды и платы. Было решено отложить сборку до конца каникул. Монтаж светодиодов занял три часа. И всего лишь 1 светодиод из всех имел плохой контакт при первом запуске.

Так как на плате не отмечены названия выводов, оставлю пинаут здесь (сверху вниз):

GND

DATA PIN2 (Arduino Nano D2)

ST PIN4 (Arduino Nano D4)

SH PIN3 (Arduino Nano D3)

VCC

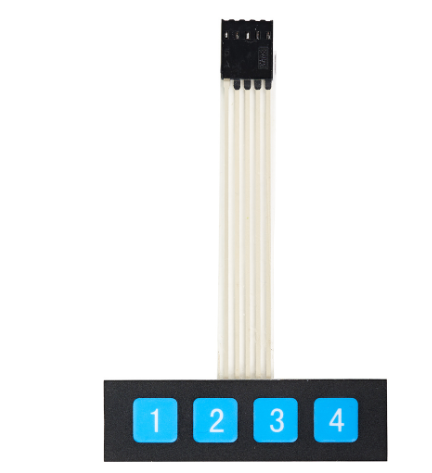

Для управления режимами я решила использовать кейпад из 4х кнопок. С его помощью можно устанавливать 8 различных режимов за счет кратковременных и длительных нажатий. (См. фото) Для его подключения были использованы пины D5, D6, D7, D8, D9, где D5 - соответствует первому пину кейпада (вывод шлейфа со стороны цифры 1).

Тесты были проведены с использованием кода https://gitlab.com/CYB3R_R0N1N/mask/

Код в ходе сборки макета был переработан и будет рассмотрен отдельно и подробно.
