VIC-1541

В руки попал интересный экземпляр раннего 1541. Одна из поздних моделей для Commodore VIC-20 называлась 1540 (https://www.c64-wiki.com/wiki/Commodore_VIC-1540) и была как внешне, так и по характеристикам близка к стандартному дисководу для C64.

Насколько я понял, на основе 1540 планировалось выпустить новый дисковод, который был бы совместим как с VIC 20, так и с C64. Его назвали VIC-1541. Но в итоге он превратился в дисковод только для C64, в связи с чем обновили прошивку в ПЗУ.

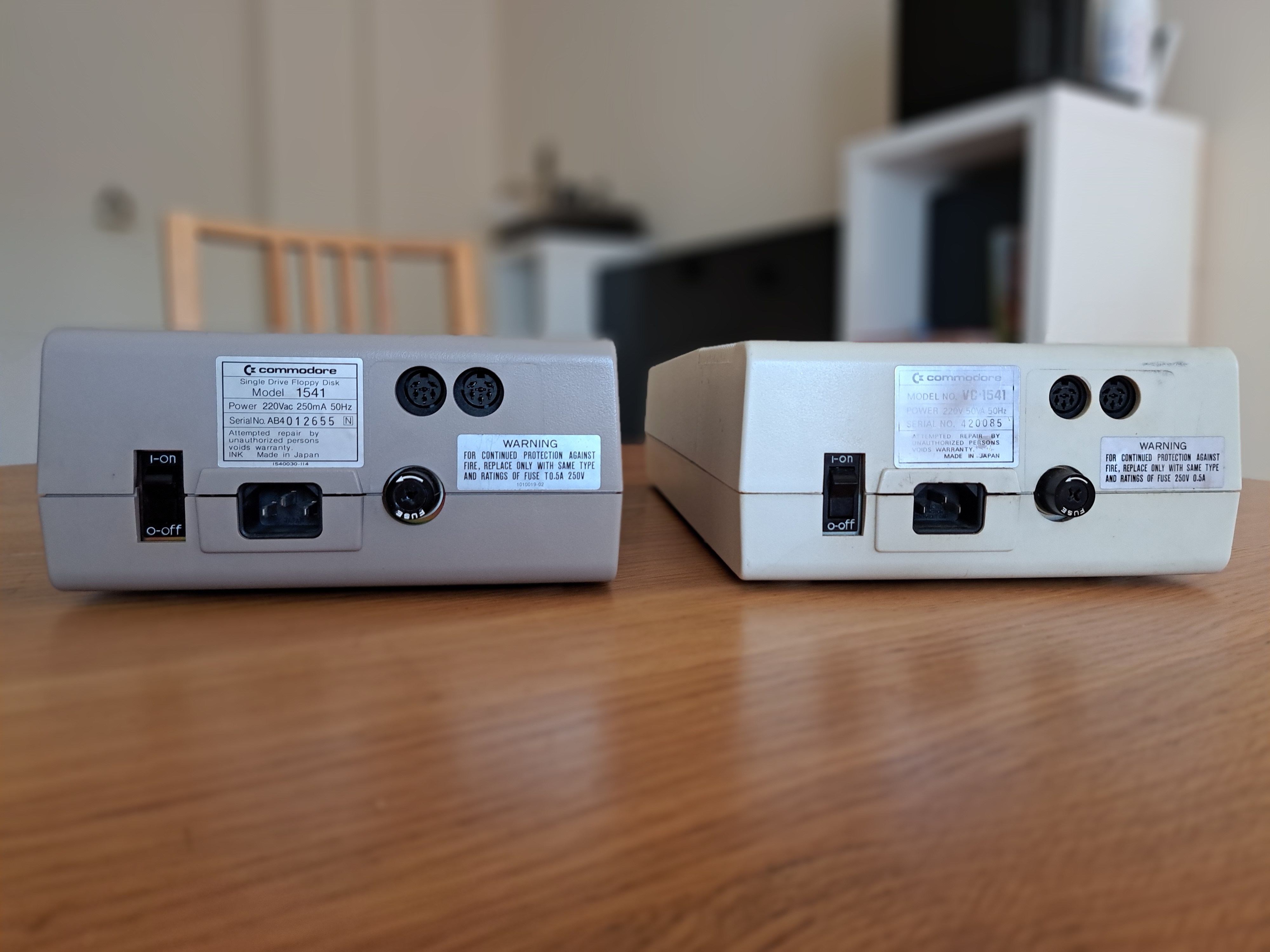

Корпус по размерам и форме практически идентичен "буханочной" версии. Видимо уже на этом этапе пресс-формы для пластика были утверждены и больше не менялись.

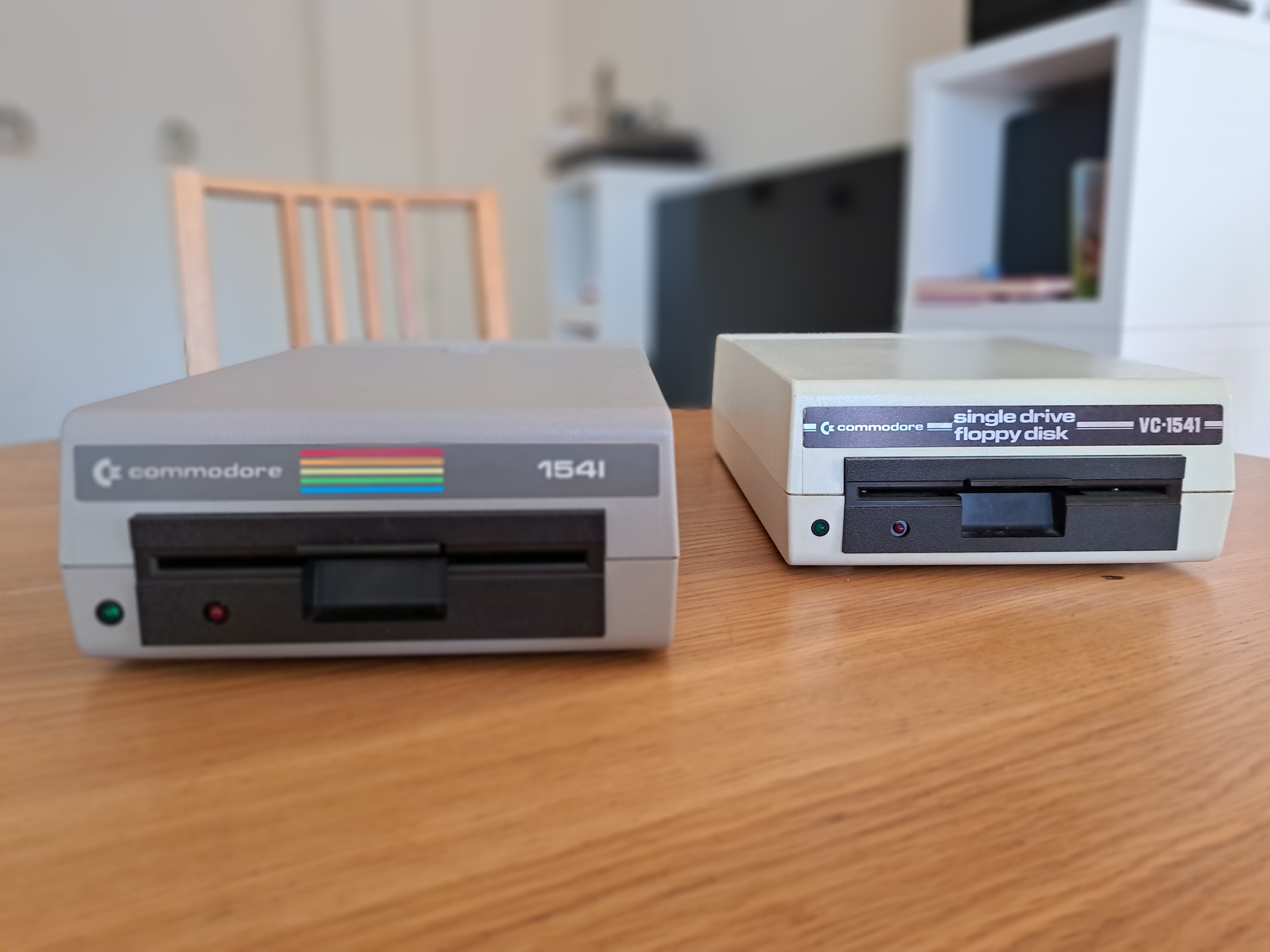

На лицевой панели нет объемного логотипа. Цвет - белый (в моем случае уже начал чуть желтеть), под стать VIC-20. На лицевой панели наклейка с названием модели дисковода.

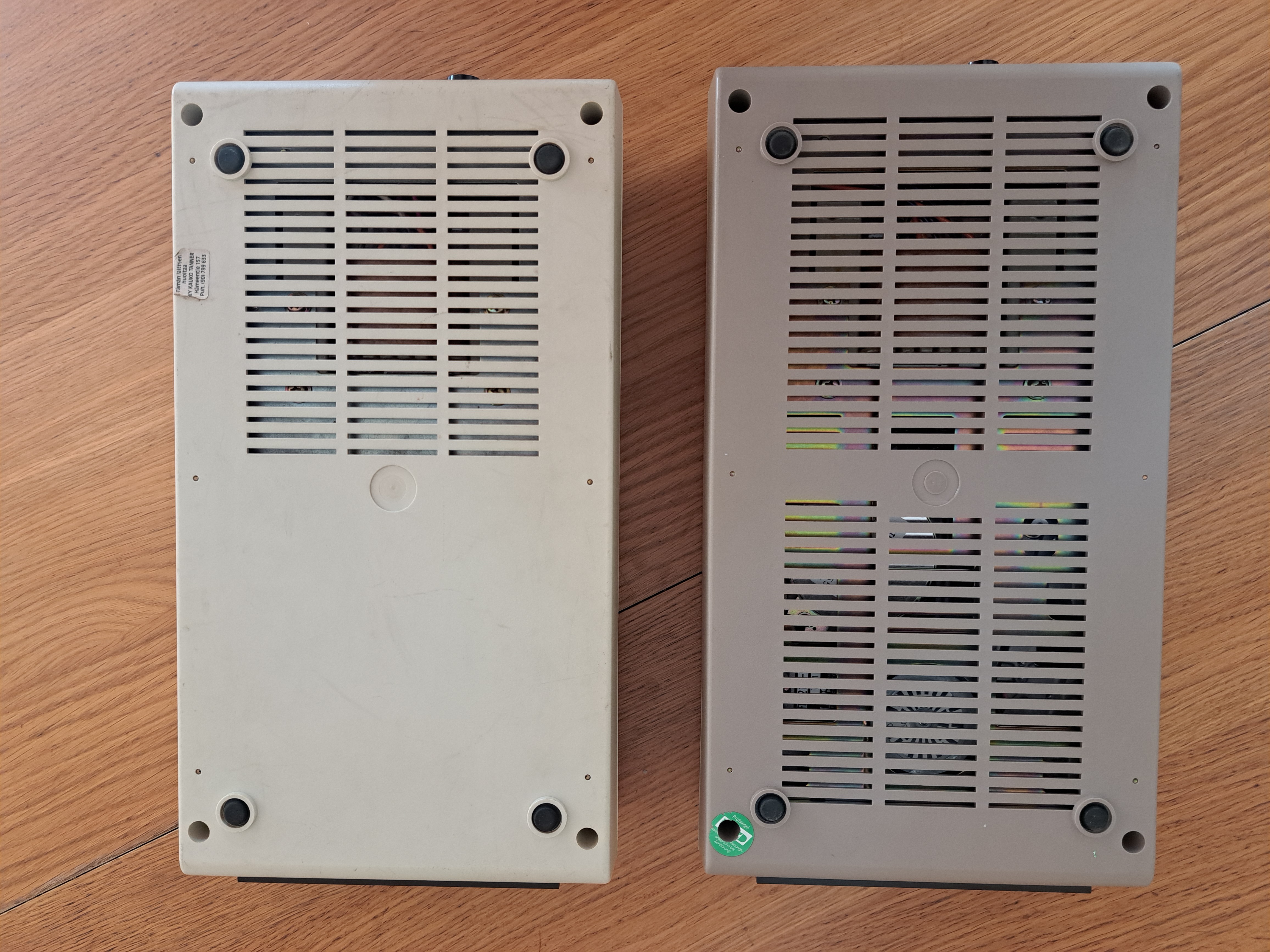

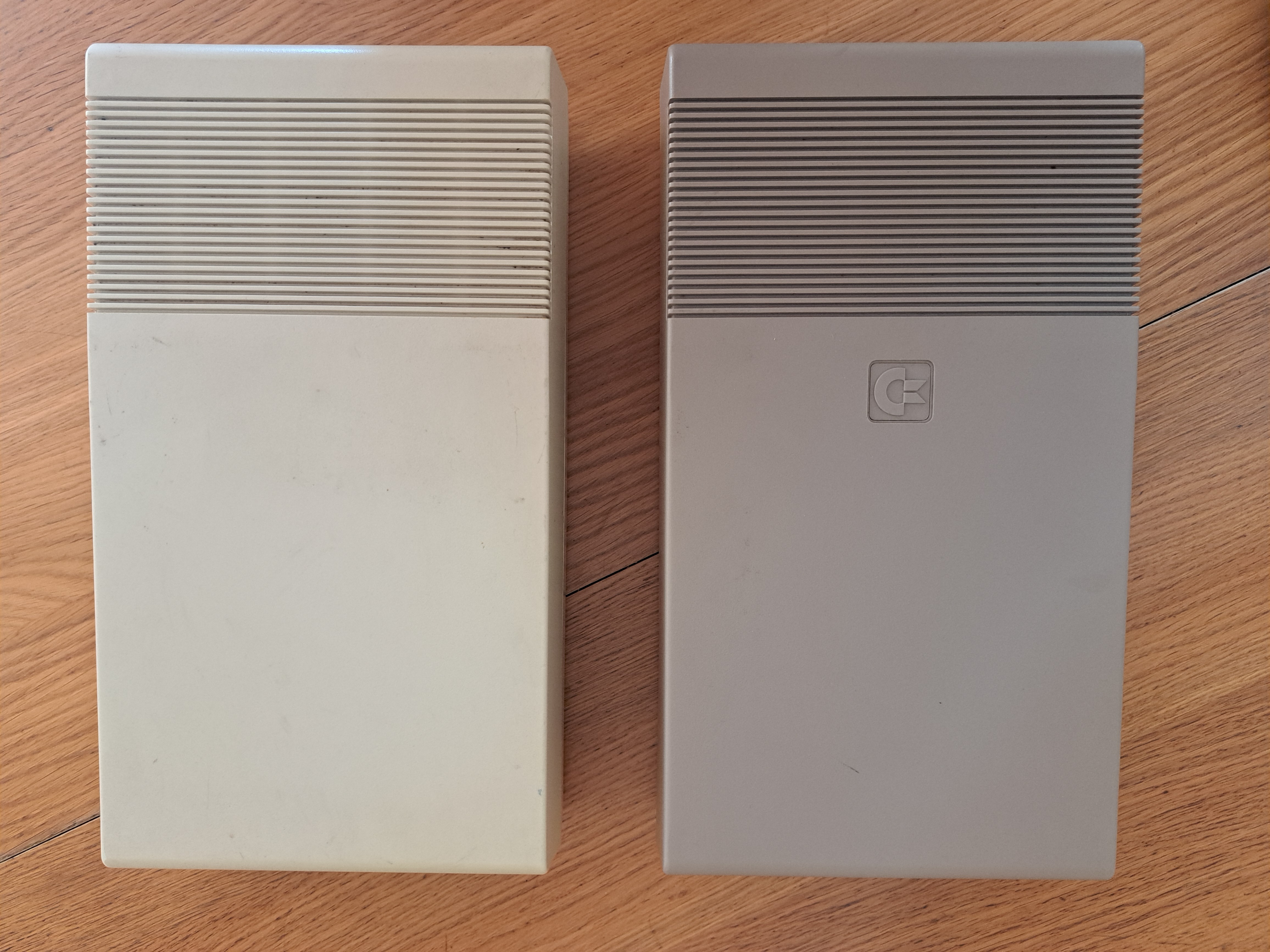

Есть разница сверху - нет выдавленного логотипа Commodore. Снизу не хватает решетки вентиляции.

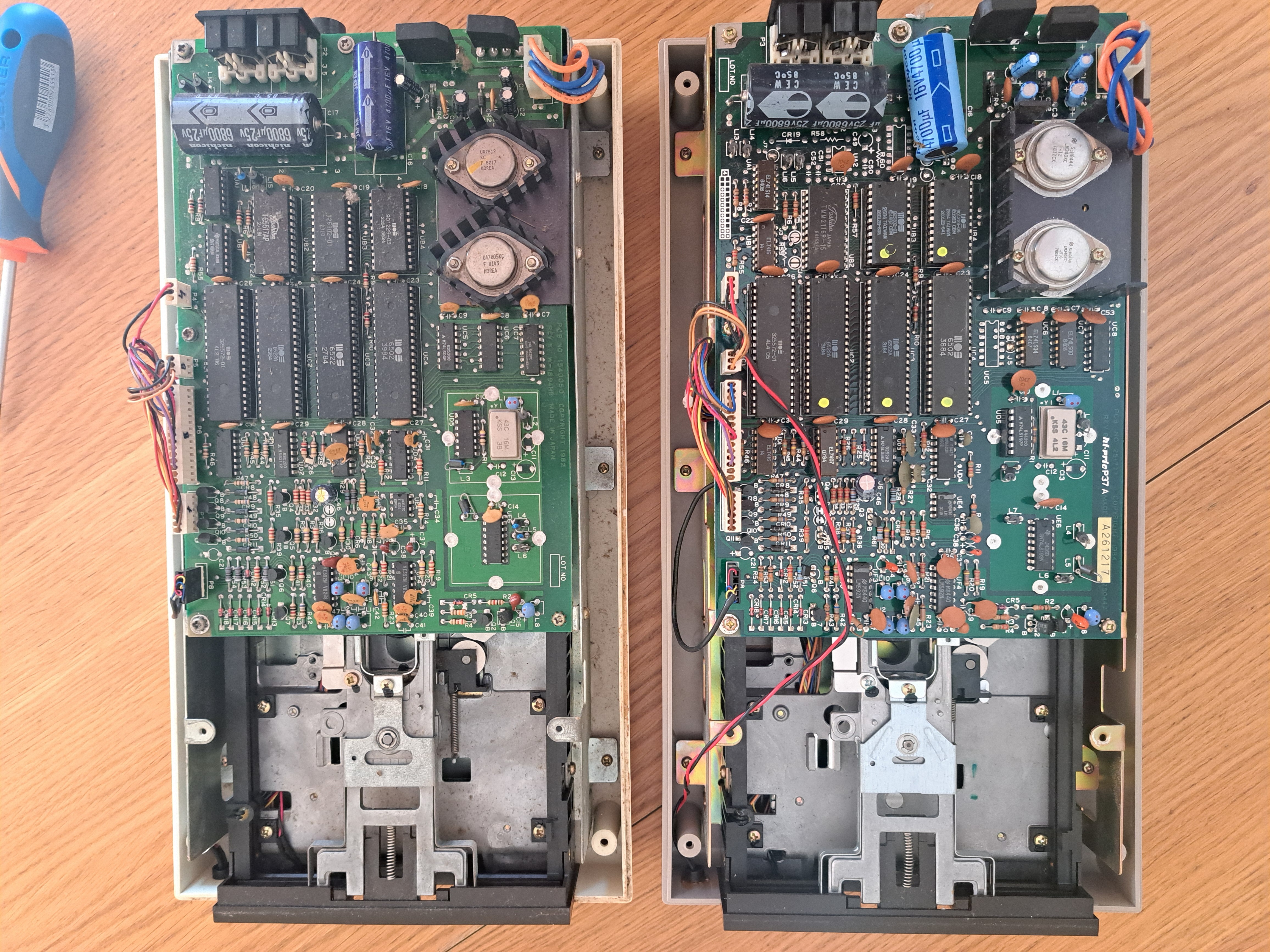

Механически дисководы идентичны, используют механику Alps. Радиаторы, печатная плата и расположение элементов похоже процентов на 90.

В целом дисковод выглядит как прототип привычной нам "буханочной" версии.

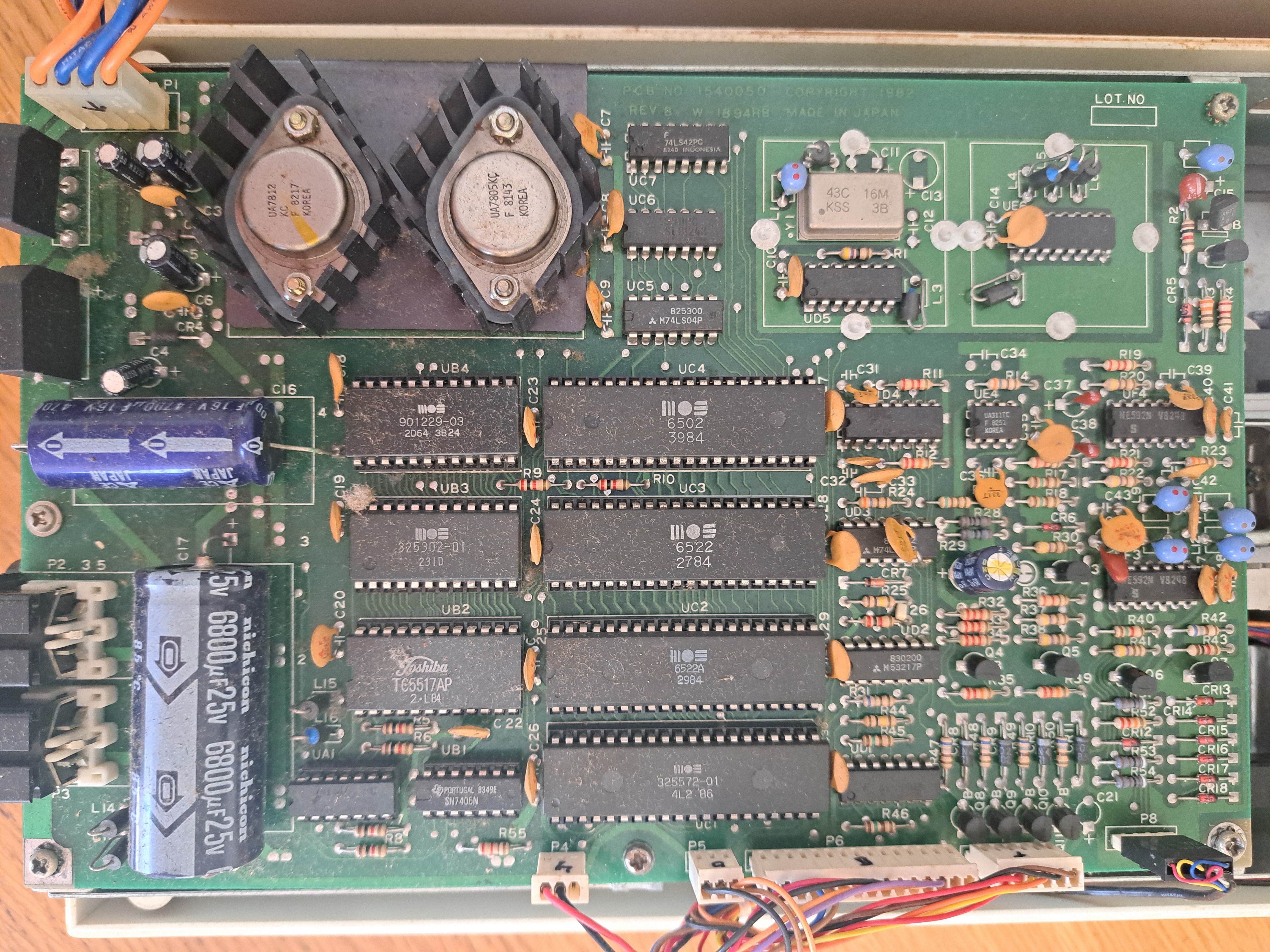

И, в завершение, фото печатной платы с приближением для большей детализации.

Все это добро поросло слоями пыли и грязи, поэтому будет чиститься и отмываться. Корпус, видимо следующим летом, буду слегка отбеливать.

С программной точки зрения работа с дисководом идентична 1541. При этом механика значительно тише. Не слышно шагового двигателя головки, чуть слышно мотор шпинделя.
