Умные шторы Aqara Intelligent Curtain

Умные шторы - неотъемлемая часть умного дома, хотя они и мало встречаются у нас в России. У многих вы встречали дома такие шторы?

Давайте посмотрим, что из себя представляют автоматические шторы и как они работают.

В сети много обзоров самого мотора. Почти все магазины предлагают его купить, но не предлагают к нему карниз, а какой смысл в одном моторе?

Сами умные шторы можно разделить на 3 составляющие: карниз, мотор и сами шторы.

Давайте разберем каждый из них.

Есть несколько типов электрокарнизов, у Aqara используется "Раздвижной тип", когда шторы раздвигаются от центра к краям, или от одного края к другому (в зависимости от карниза).

Сразу хочу обратить внимание, что официального карниза Aqara нет. Компания производит только мотор, а карнизы - сторонние производители. Поддерживаются как прямые карнизы, так и с L образным закруглением. Максимальная длина до 6 метров, крепить можно как к потолку, так и к стене:

Друг купил трехметровый карниз, раздвигающийся в стороны и матор. Цена зависит от длины, стоимость его 3 метрового составила около 15 тысяч, покупал тут.

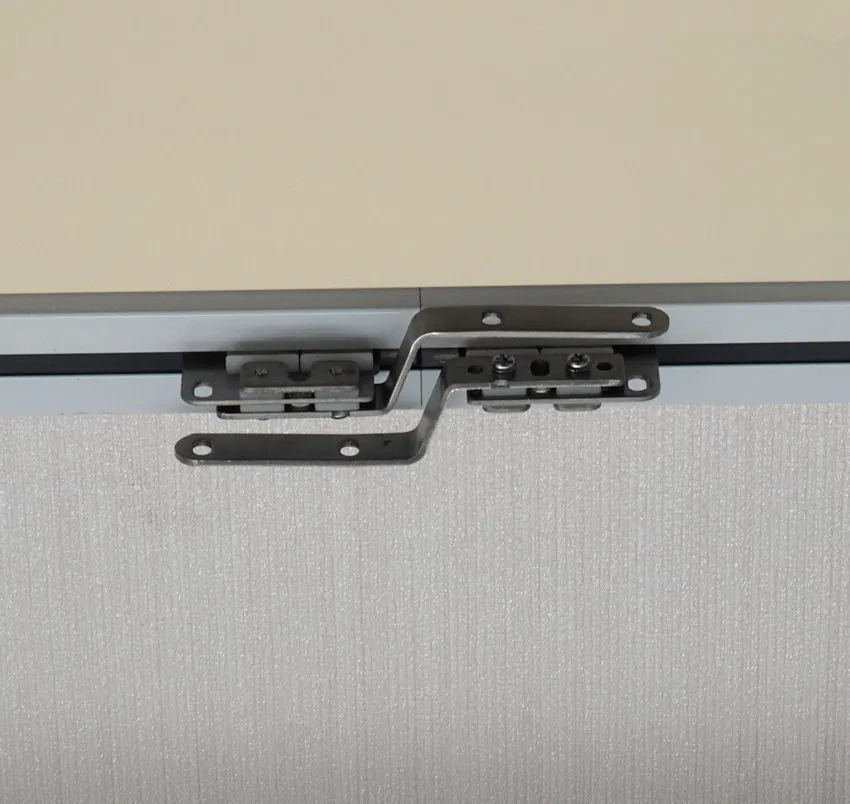

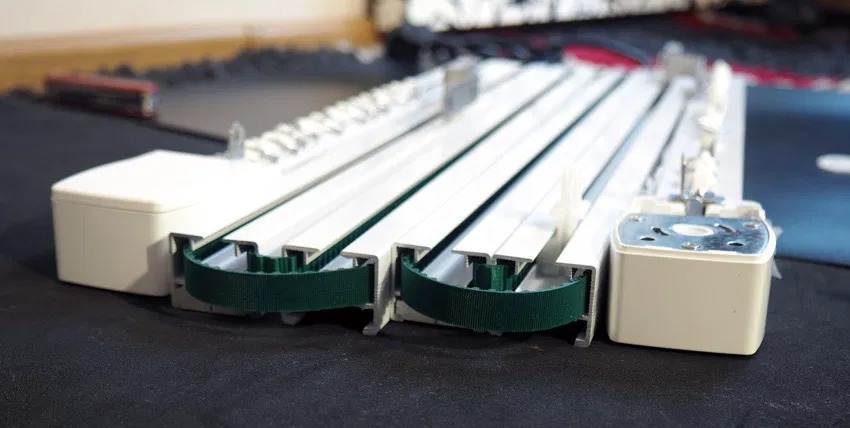

Сам карниз разделен на 3 блока по 100 сантиметров, имеется один общий приводной ремень. Соединяется в единое целое при помощи металлических пластин, сборка не должна вызвать проблем. Перед покупкой, уточнял о совместимости, меня уверили, что все подойдет и оказались правы:

Крепить эту конструкцию лучше к потолку. Даже не лучше, а это единственно правильный вариант. Почему? Да потому, что конструкция блочная, соответственно, места стыков будут провисать на угловом креплении. Как сделал он:

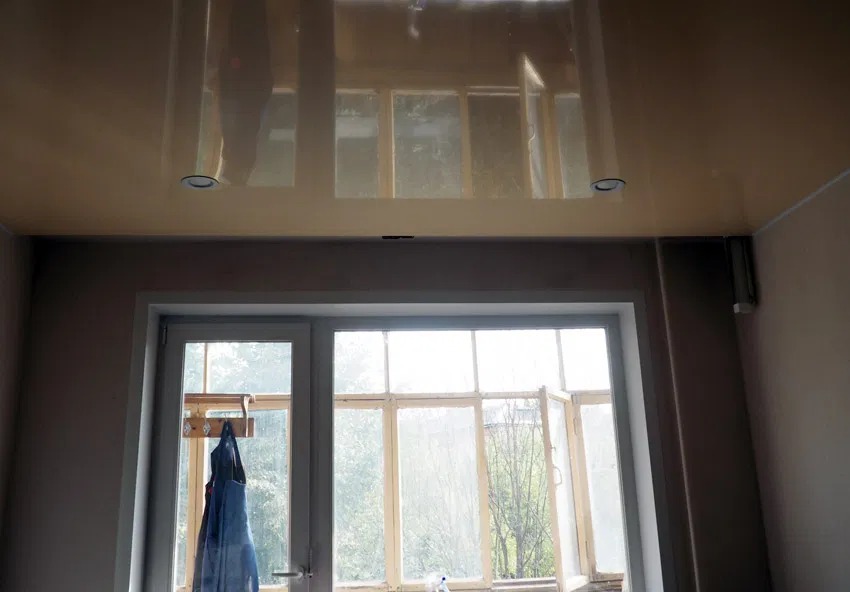

Потолок пришлось натягивать, оставляя под шторы специальную нишу. Вышло немного дороже, зато карниз спрятан и не бросается в глаза. К потолку карниз надежно закреплен на 6 креплений:

Не стоит забывать, что необходимо подключить мотор к электричеству. Кабель мотора можно нарастить и приделать вилку, но я пошел по другому пути. Проводка проходит по потолку, в распределительной коробке оставил один разъем куда и подключил кабель, выглядит это так:

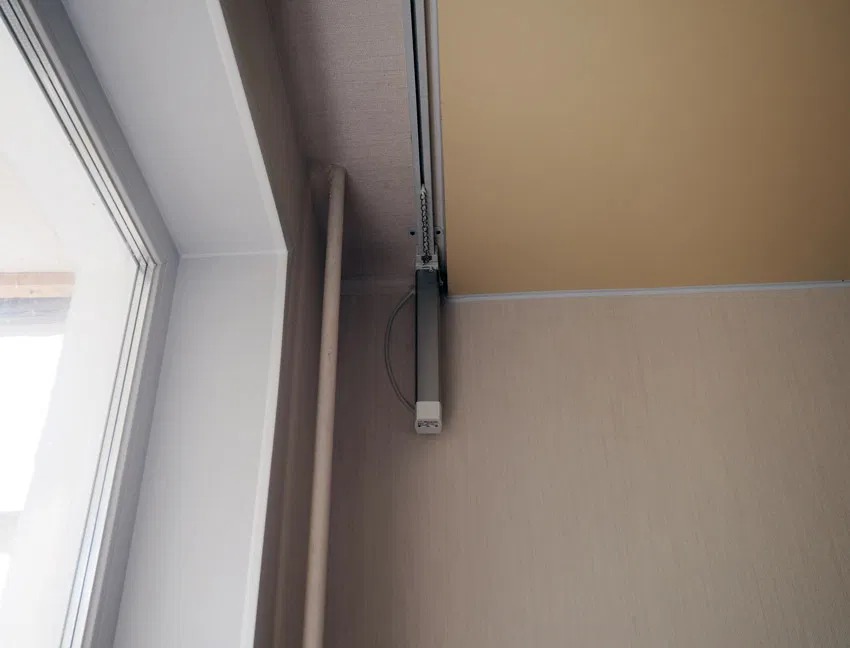

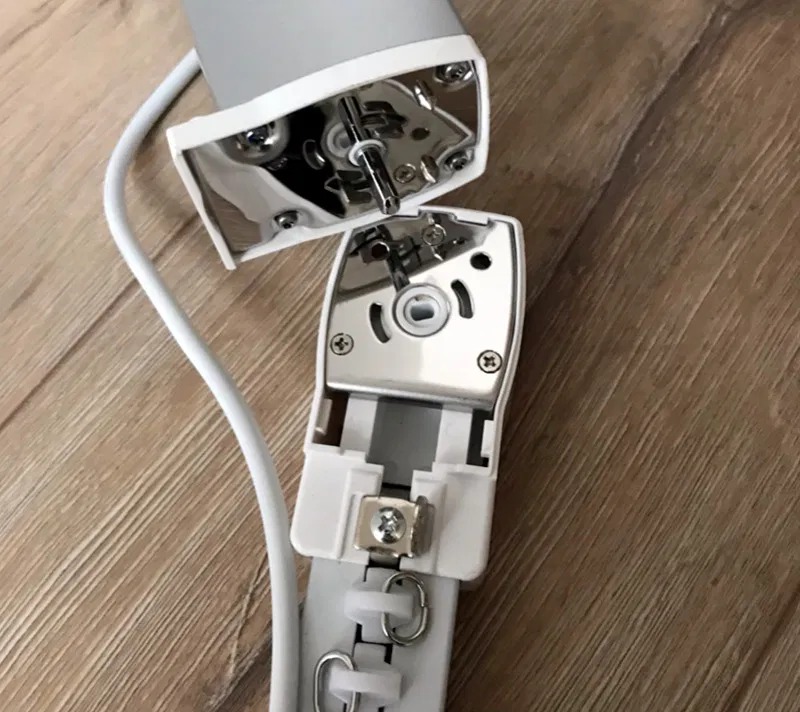

Провод немного торчит, но полностью спрячется за шторами, как и сам мотор. Его можно разместить как с правой стороны карниза, так и с левой. Другая сторона закрывается пластиковой заглушкой:

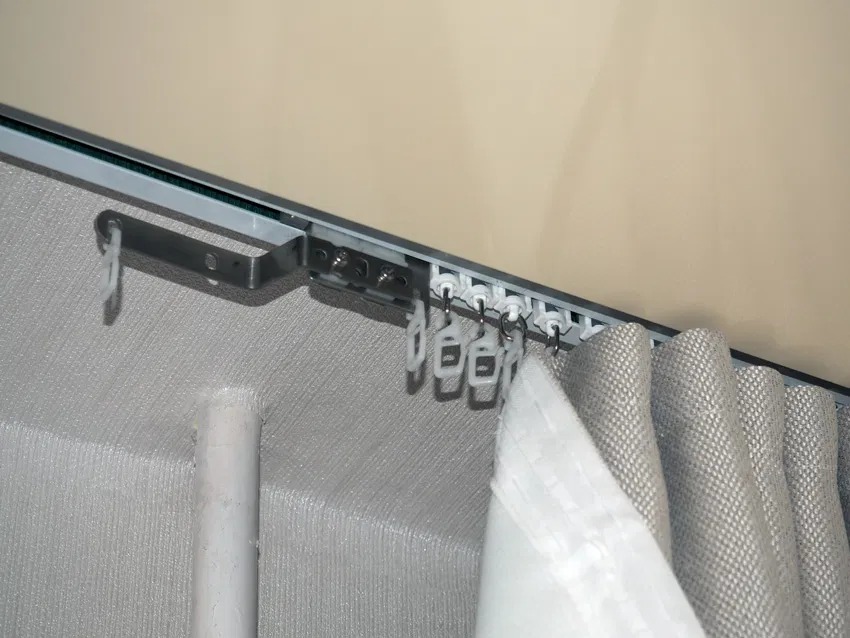

Обратите внимание на пластиковый крючок, на краю карниза, в процессе установки может возникнуть вопрос, куда его вешать. Так же обратите внимание на кольца для крючков, они катаются по инерции, тянут шторы 2 направляющие:

На каждом из них присутствует 3 отверстия для крючков, но у него зацеплены только за 2, считает вполне достаточным. При закрытии они наезжают друг на друга, не создавая щель между тканью.

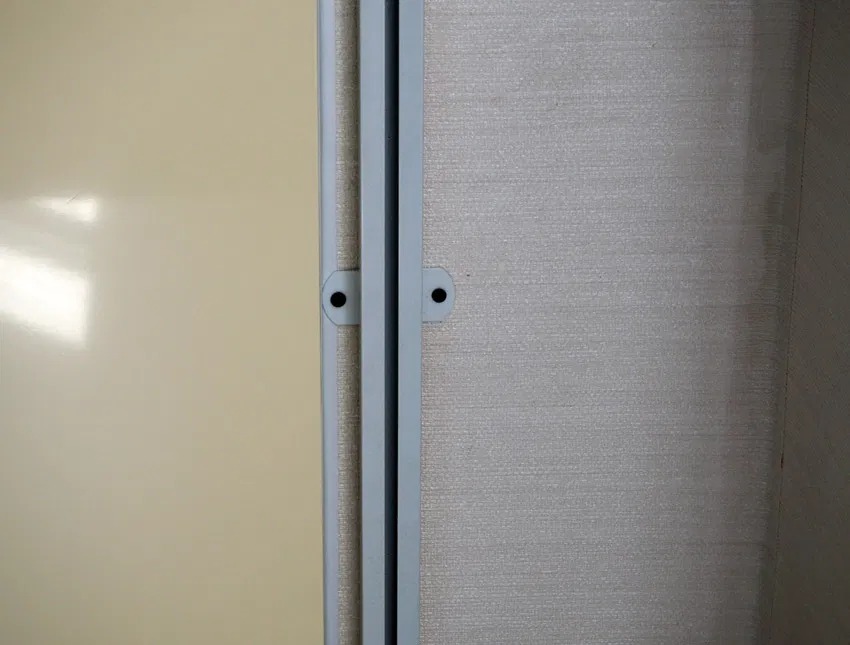

В целом, если смотреть со стороны, карниз спрятан в нишу и почти не выступает за нее:

Осталось повесить шторы, но для начала поговорим про мотор.

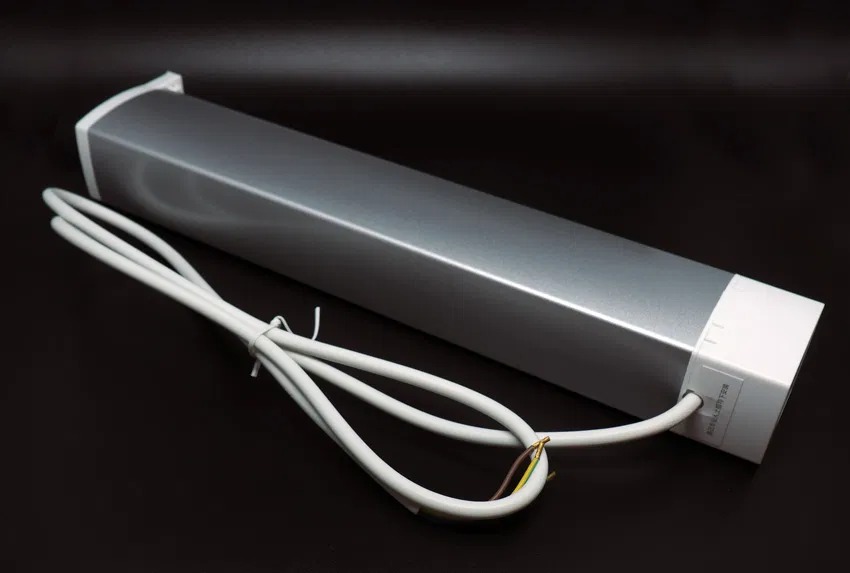

В комплект поставки входит только мотор. Длина встроенного кабеля - чуть больше метра.

На нижней крышке находится кнопка сопряжения, световой индикатор, а так же написаны технические характеристики устройства:

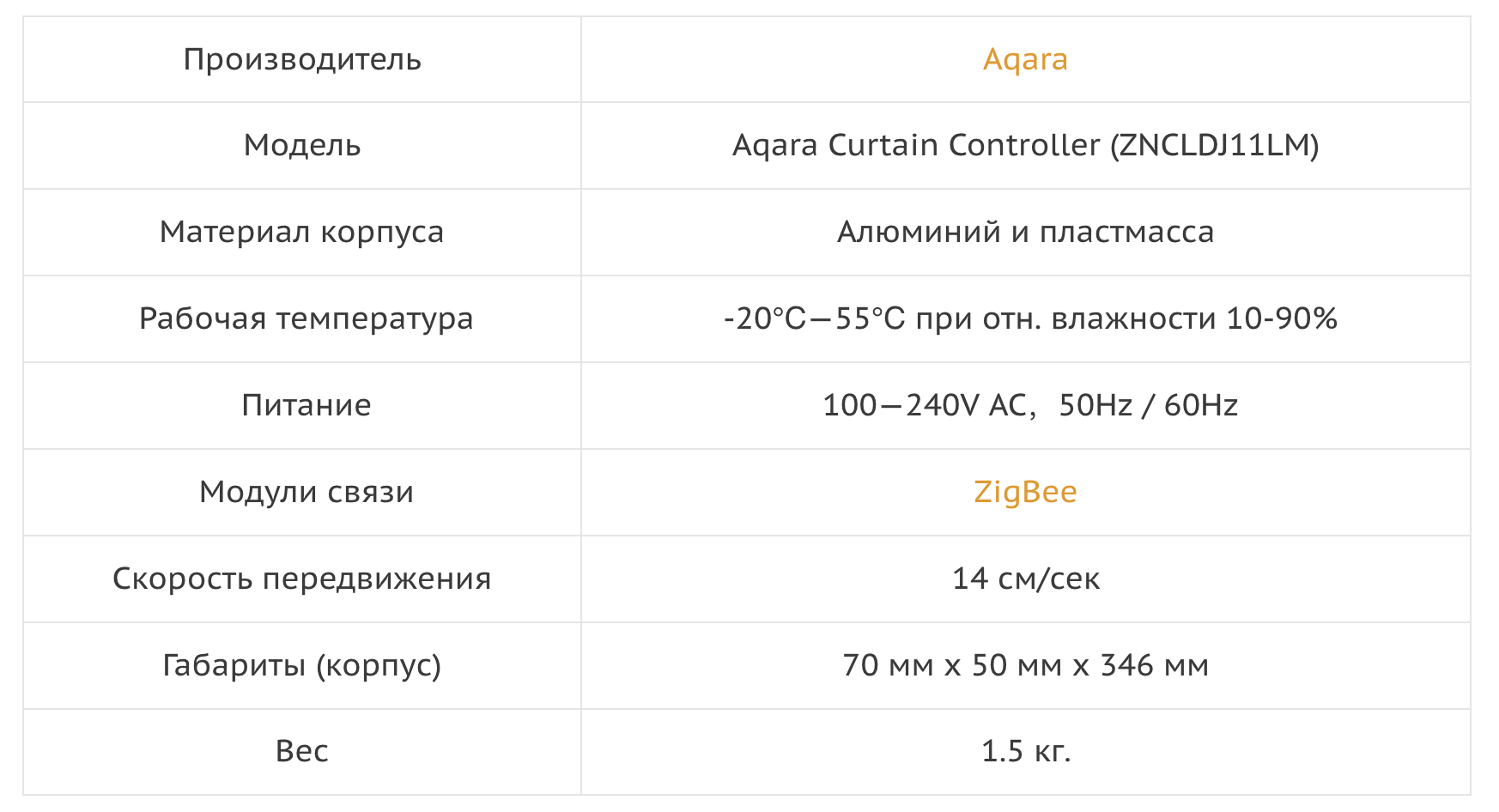

Они же, но в виде таблицы и на русском:

Так же, из характеристик хочется отметить защиту IP 40, это значит, что устройство защищено от частиц пыли, размером более 1 мм, а вот от воды защиты совсем нет, поэтому необходимо полностью избегать контакт мотора с водой.

Если разобрать нижнюю часть, увидим заземление корпуса:

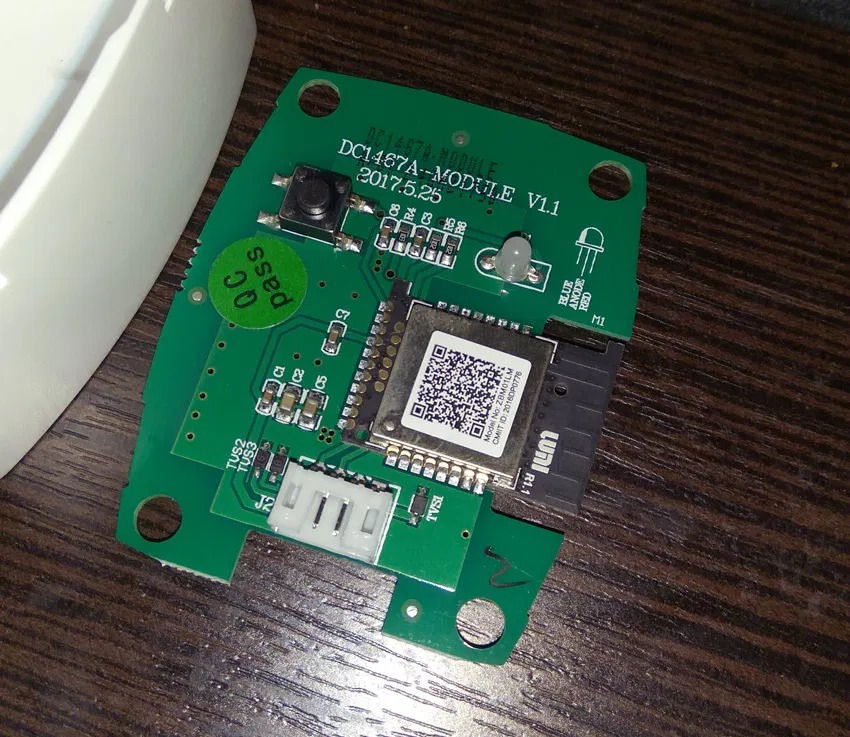

А за работу устройства отвечает эта плата:

Несмотря на то, что сам привод кажется громоздким, он полностью спрячется за шторы и будет совсем незаметен. Многие из-за размера думают, что там прячется емкий аккумулятор, но увы, питается мотор только от сети.

Хорошенько подумав, я пришел к выводу, что мне не нужен тюль. Практического применения в дополнительном пылесборнике я не нашел, и к тому же наличие тюля вдвое удорожает конструкцию, а это бьет по кошельку. Но шторы должны быть практичными, а именно прятать солнце когда оно не нужно, и скрывать домашний быт от посторонних глаз вечером.

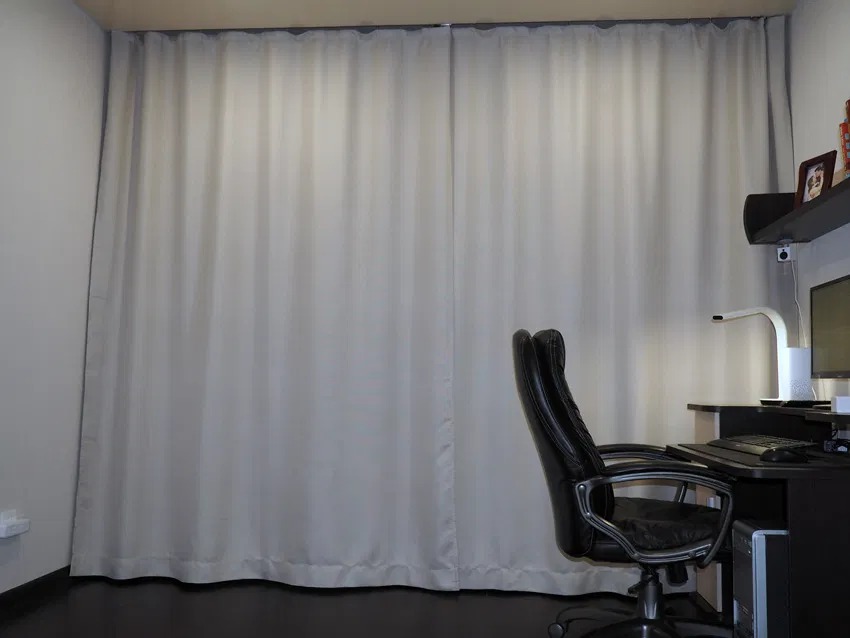

В связи с этим, выбор пал на шторы Блэкаут (Blackout). Фишкой такой технологии является максимальное блокирование прохождения света через ткань. При том, ткань многослойная, и можно выбрать любой тон или рисунок. Я выбрал бежевый цвет, чтобы шторы сочетались с обоями:

Сразу заметно, что будь ниша на потолке глубже сантиметров на 5, то просвет бы отсутствовал совсем. Упор делался на полностью закрытое окно, для минимизации проникновения света.

Шторы не самые тяжелые, комплект весит около 5 килограмм. Мотор и карниз справляются отлично, запас прочности и мощности заложен с запасом.

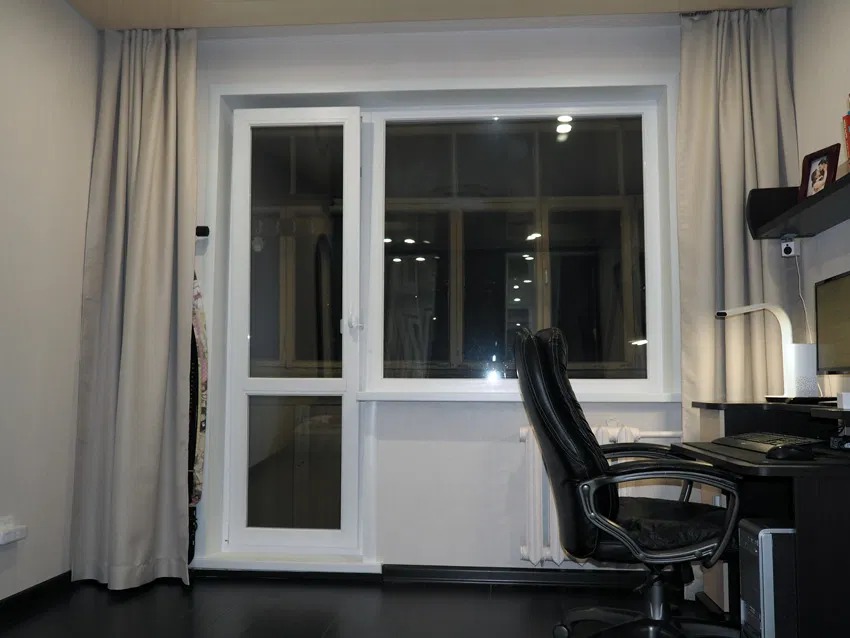

В открытом виде:

Как видите, шторы разъезжаются от центра к стенам. В открытом состоянии, каждая из штор занимает примерно 45 сантиметров, что немного не хватило, чтобы полностью спрятать мою гладильную доску. Вешаются шторы на пластиковые крючки, я по неопытности их в начале не купил:

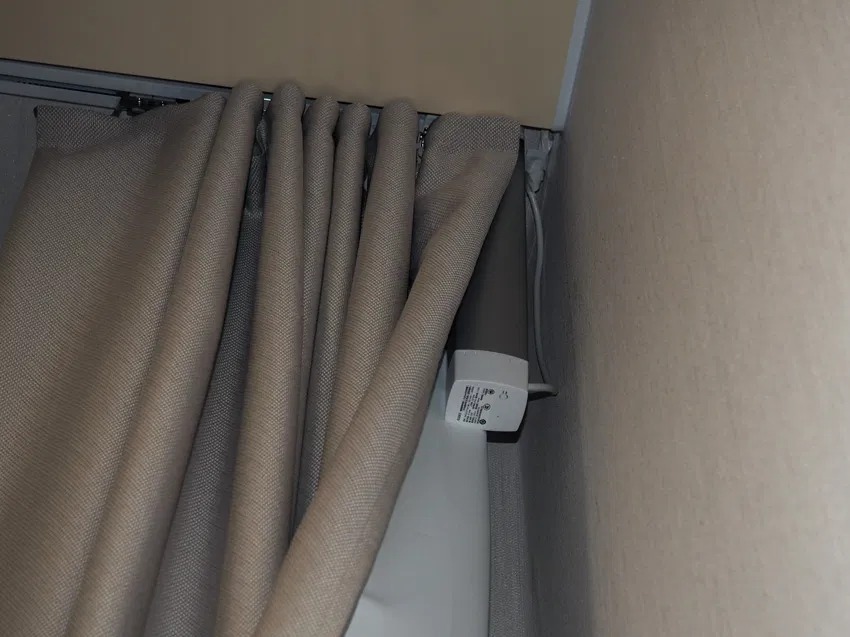

Мотор полностью прячется за штору, если специально не смотреть, его не заметишь.

Полностью создать темноту в комнате не получится, светлый тон штор немного пропускает солнечный свет. Но легкий сумрак - вполне, так что днем можно вздремнуть

Если светит яркое солнце, то шторы можно закрыть на половину. Если штору потянуть к центру - она закроется, если потянуть к стене - откроется. Если задержать её рукой - остановится на текущем месте. Это все касательного ручного управления, но какой в этом смысл, если есть система Умного дома Xiaomi. Перейдем к подключению устройства в приложении Mi Home.

Сразу определимся, сами по себе шторы можно назвать автоматическими, но не "умными". А вот в сочетании с системой Xiaomi Smart Home, возможности карниза заметно расширяются. Давайте же добавим Aqara Curtain в систему. Мы помним, что она работает по протоколу ZigBee, а значит нам потребуется один из шлюзов. Будем делать на примере Aqara Hub.

На моторе нажимаем кнопку на 5 секунд, индикатор должен несколько раз моргнуть синим. После этого, устройство переходит в режим сопряжения. В приложении высветится новое устройство (если этого не произошло, можно добавить вручную).

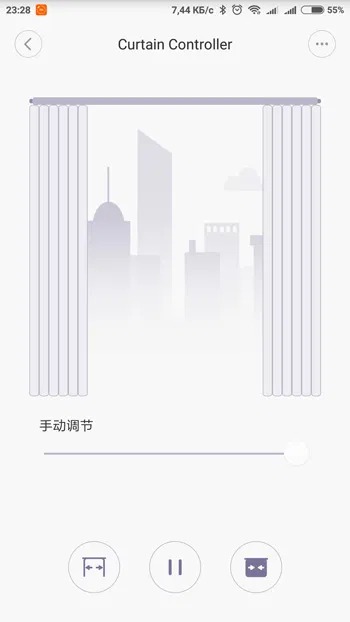

Перейдем в плагин управления:

Тут все максимально понятно, кнопки закрытия\открытия шторы, пауза и ползунок ширины открытия.

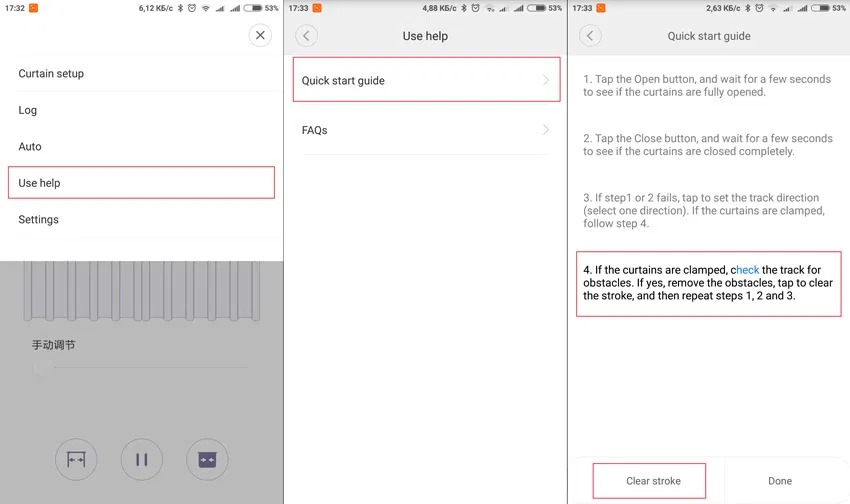

При первом открытии и закрытии штор, происходит определение длины карниза, из-за чего он двигается медленно и упирается в края. После такой калибровки, карниз будет работать быстрее, тормозя у краев карниза. Сохраненные настройки можно сбросить (в случае если вы расширили карниз, или необходимо задать другие крайние точки), для этого заходим в дополнительное меню, пункт Use help, а там выбираем Quick start guide. Переключаемся на 4 пункт и нажимаем кнопку Clear stroke.

После этого сохраненные положения сбросятся, и при следующем открытии\закрытии будет произведена новая калибровка.

А если штора при нажатии кнопки закрытия открывается и наоборот, то можно включить реверс, для этого заходим в третий пункт инструкции, где включаем пункт Reverse.

Покупка будет состоять из 2 частей, мотор и сам карниз. С первым проблем нет, продается везде. А карниз на заказ. Но я брал все на  FoxPox.

А вот с карнизом уже сложнее, поскольку необходимо подбирать длину, и еще учитывать, чтобы крепление подходило к мотору. Лучше покупать в одном месте и уточнять о совместимости. Кстати, в FoxPox можно заказать карниз любого размера. Ребята изготовят карниз за 2-3 дня. Доставку осуществляют по всей России, да еще и гарантия 1 год!

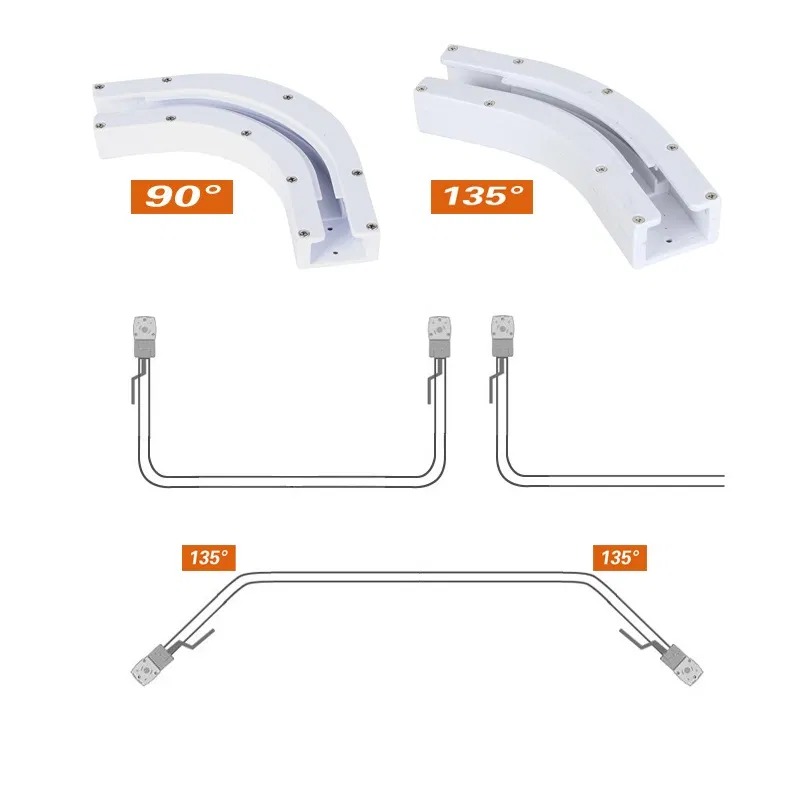

Если у вас не стандартные размеры, можно подобрать длину в точности до сантиметра. А в случае необходимости, можно заказать карниз с угловыми соединениями:
