Трансформатор

Трансформатор - самая простая для понимания электрическая машина. Сейчас я коротко расскажу самое важное что нужно знать об этой приблуде.

Обойдёмся без скучных и непонятных подробных разговоров о магнитных полях, а перейдем непосредственно к сути. Для более подробного ознакомления с темой - обращайтей к литературе.

Я никогда не расскажу вам больше чем написано в учебниках. Ибо именно из учебников я черпаю свои знания.

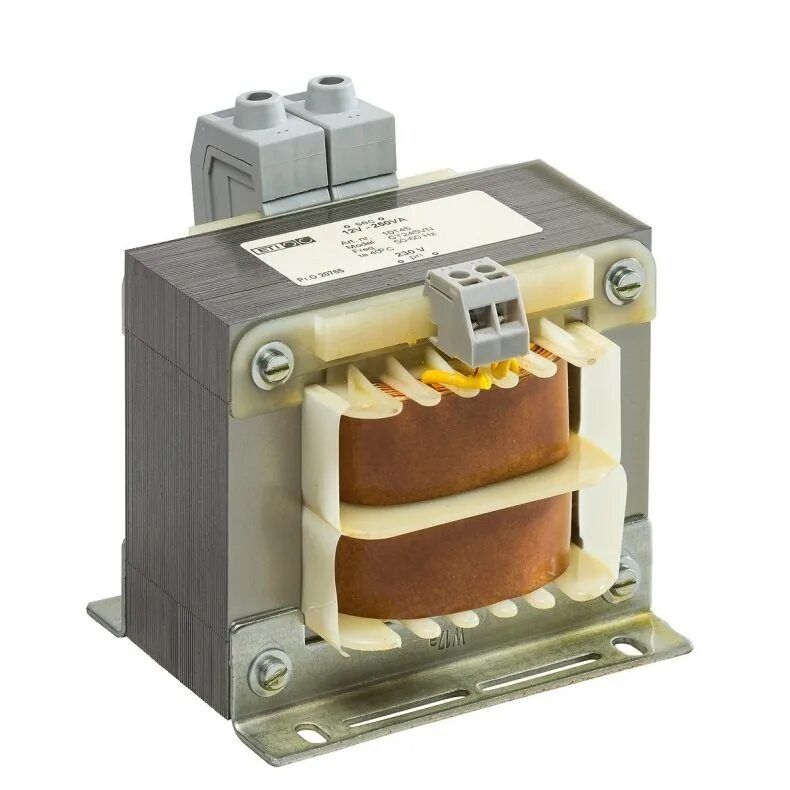

Если коротко: самый простой трансформатор состоит из двух катушек из медной проволки, находящихся на одном сердечнике - магнитопроводе. Когда мы подаём напряжение на одну катушку, проходящий через неё переменный (только переменный) ток создаёт в ней переменное электромагнитное поле. Это электромагнитное поле, по магнитопроводу, попадает на вторую катушку наводя в ней напряжение другой величины.

Чем определяется это соотношение?

Это соотношение называется коэффициентом трансформации и определяется он количественным соотношением числа витков в этих обмотках. Буквально. Намотав на сердечник две обмотки, одна из которых будет содержать, к примеру, тысячу витков, а вторая - пятьсот, мы получим коэффициент трансформации равным 2. Теперь подав на 1000 витком 440В - с 500 в витков мы снимем 220В. Если мы подадим 220В на 500 витков - с 1000 витков мы снимем 440В. Соответственно если мы подадим на 500 витков 440В, то с 1000 витков мы снимем уже 880В. Этот коэффициент может быть любым (в разумных пределах). Так, в бытовых микроволновках, например, установлен трансформатор который преобразует 220В в 2000-4500В.

Тут очень важно не путать понятия ПОДАТЬ и СНЯТЬ. Та обмотка, на которую вы подали питание в первую очередь теперь является ПЕРВИЧНОЙ, другая же - становится ВТОРИЧНОЙ обмоткой.

Этот момент очень важен при работе с большими трансформаторами на судах. Однако вопросы их эксплуатации мы разберём в отдельной статье.

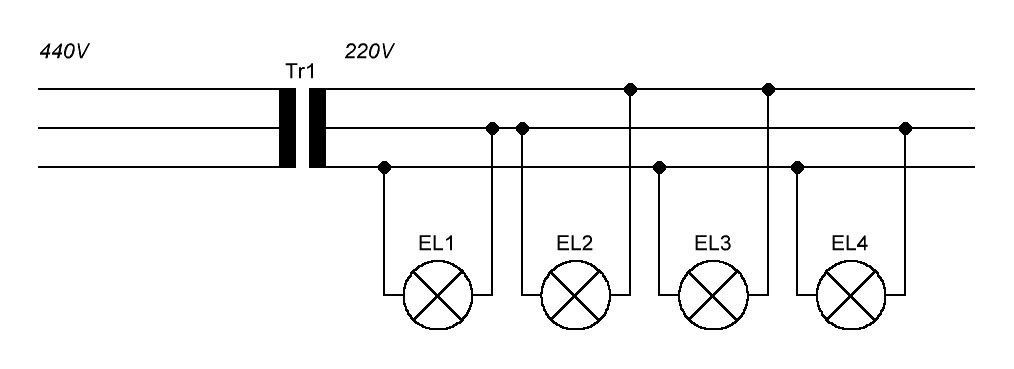

Трансформаторы напряжения бывают трёхфазные и однофазные. Через трёхфазные трансформаторы у нас питается освещение и все потребители 220В. Суть в них та же: три первичные обмотки (на которые мы подаём питание) и три вторичных (с которых мы питание снимаем).

С трёхфазными трансформаторами дела обстоят точно так же. Свои хитрости там, конечно, есть, но их мы обсудим тогда же, когда будем обсуждать и конкретную эксплуатацию и теорию больших трансформаторов. Для простого понимая что такое трансформатор это ни к чему.
