Обидно, конечно, за 404, как за страну. Потенциал, который закладывали Советы в эту республику, просто колоссален. Тяжелая и легкая промышленность, технологичное производство, армия и наука. Прибавить сюда морские порты, плодородные почвы, удачное географическое расположение и списание долгов добрым «старшим братом». Как это можно было просрать - огромный вопрос. Но речь не об этом.
Инженеры, заканчивавшие ВУЗы на территории Украины, были крепкими специалистами (условно, последним выпускникам СССР на сегодняшний день 55-60 лет). Уже не заряженные юнцы, но и не седые старцы, сохранив рассудок в добром здравии и накопив багаж опыта, еще могут приносить неоценимую пользу/ Многие из них достойно служат России и по сей день.
Мы откопали занятный концепт системы РЭБ Украины. Много картинок, выводы в конце.

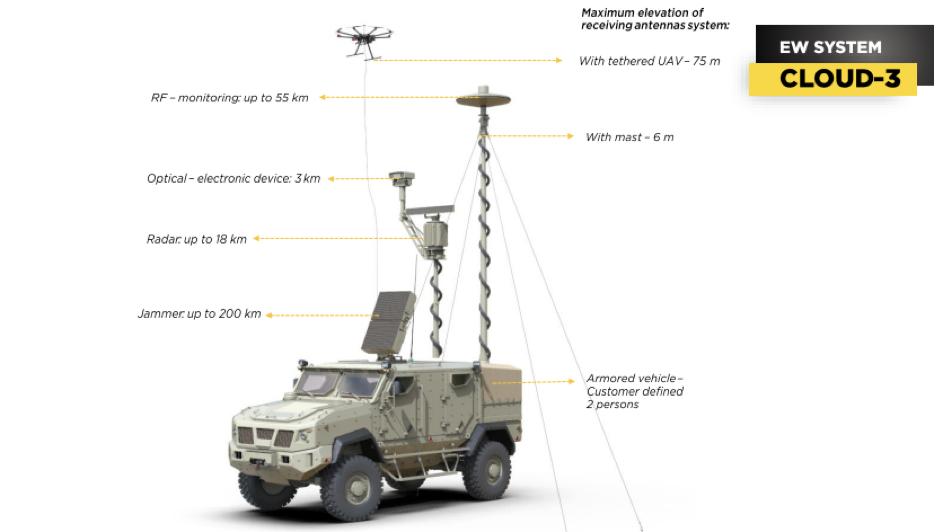

Знакомьтесь – ОБЛАКО\CLOUD\ХМАРА -3 и ГРИФ\GRIF-1
Неясно из какой логики хохлы их делят. По сути система одна и та же, но на разных шасси и с разными РЛС.
Система в полном фарше: тут РЛС, пеленгатор, оптико-электронная система идентификации, гексокоптер с радиочастотным обнаружителем, ну и постановщик помех, разумеется. (Отечественных производителей средств РЭБ просим обратить внимание на спиральные укладки сигнальных кабелей - это не выдумка хохла, а мировой тренд, так на заметку).
ТТХ:
Диапазон радиочастотного обнаружения: 300-6000 МГц;
РЛС Ku диапазона частот (10-14 ГГц);
Дальность обнаружения РЛС: до 50 км (дальше по тексту - зависимость дальности обнаружения от ЭПР);
Диапазон постановки радиопомех: 300-6000 МГц;
Мощность помехи: от 200 Вт до 3 кВт;
Дальность радиоподавления: до 200 км;
Сектор подавления: от 90 до 360 град;
Ширина помехи: до 200 МГц.
Рассмотрим элементы в отдельности
Радиолокационные станции:

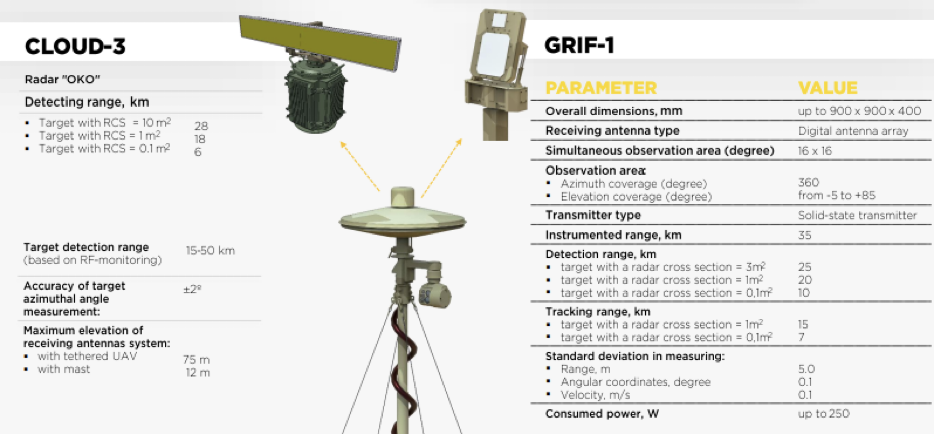

Обе РЛС Ku-диапазона. Гриф - более тяжелая версия, CLOUD - полегче (65 кг) и предназначена для установки на джипы. Причем, CLOUD-3 - реально существующая РЛС и называется она ОКО.
Предназначена для обнаружения низкоскоростных наземных и воздушных целей. Погрешность по азимуту 1 град, по дальности 5 метров.
Дальность обнаружения БпЛА – 7 км (ЭПР -0.01), автомобиля/самолета -25 км (ЭПР-1). Данные слегка разнятся от источника к источнику.
Радиочастотный обнаружитель/пеленгатор

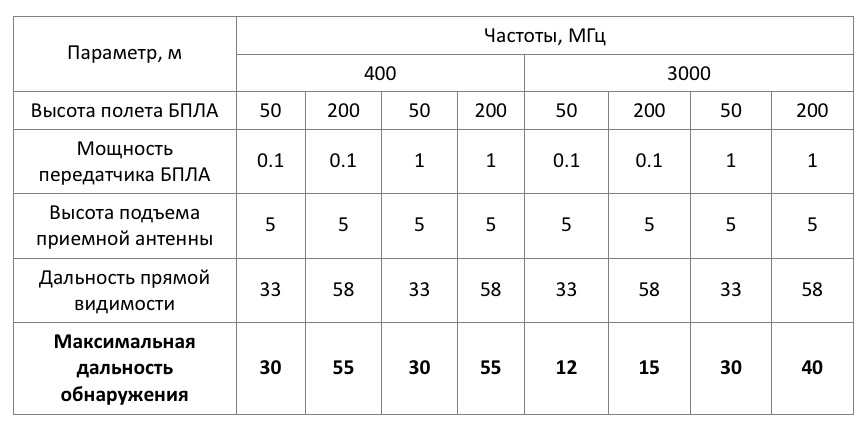

Очень милые теоретические расчеты. Жаль, что не достижимы в настоящее время. Но, как известно, не расскажешь сказку – не получишь доллар.

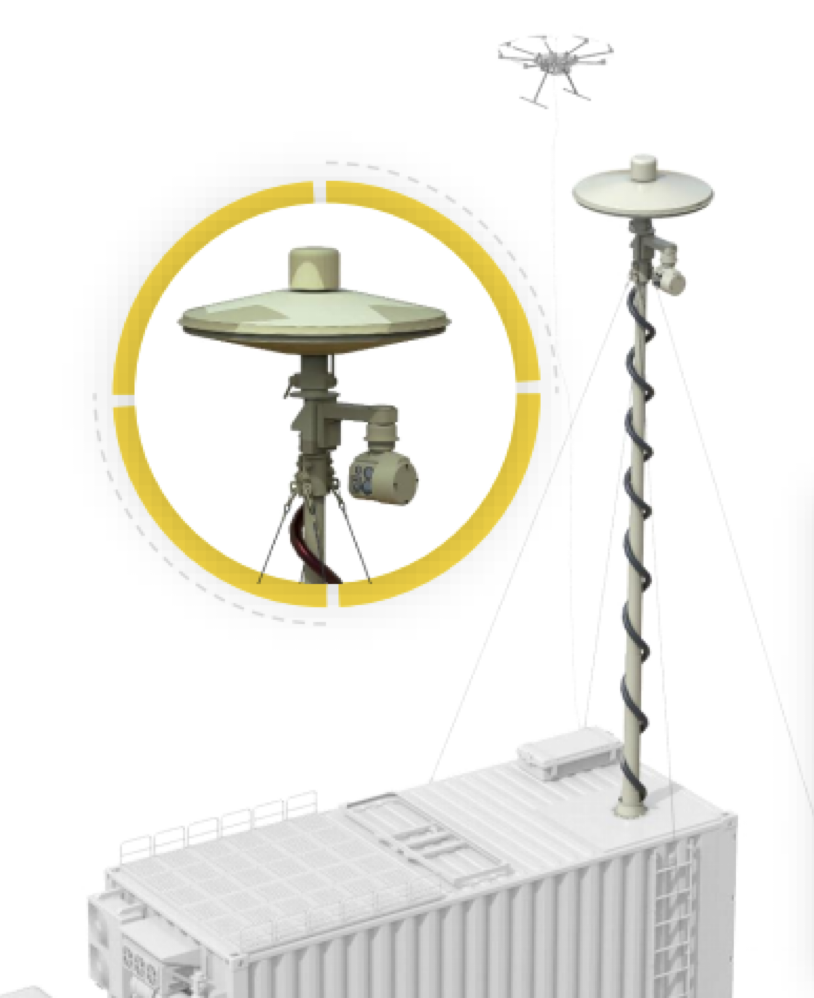

Здесь же и БпЛА, поднимающий антенну обнаружителя на высоту до 75 метров. Решение достаточно спорное для обнаружения БПЛА, может это попытка обнаружения наземной станции управления? А вот для организации УКВ связи очень даже не плохо.

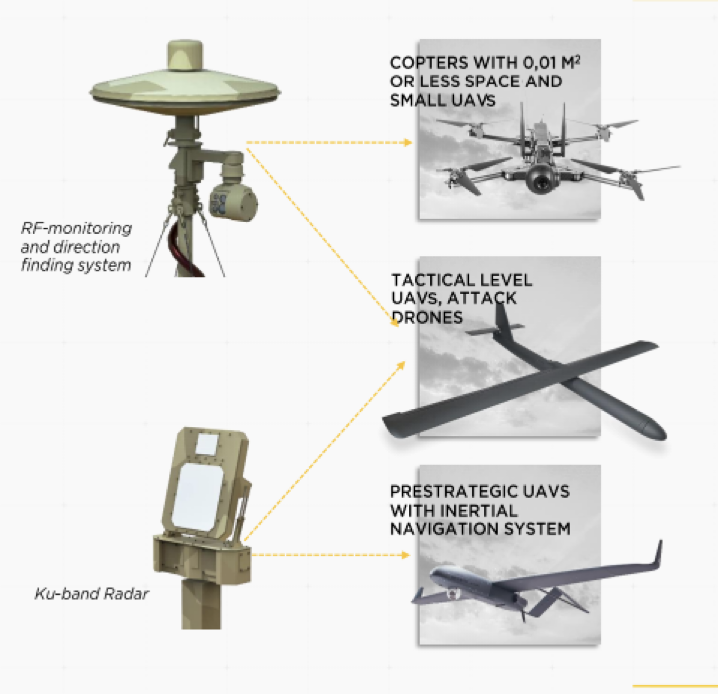

Выбор РЛС и радиочастотного обнаружителя - классический выбор для комплексов противодействия БпЛА в настоящее время. РЛС позволяет засекать автономные БпЛА, использующие сигналы ГНСС и инерциальную систему позиционирования. А также БпЛА, работающие на нестандартных частотах. Радиочастотный обнаружитель позволяет обнаруживать (а иногда и идентифицировать) БпЛА и соответственно может дать некоторые представления на каких частотах нужно осуществлять радиоподавление.
Оптико-электронная система

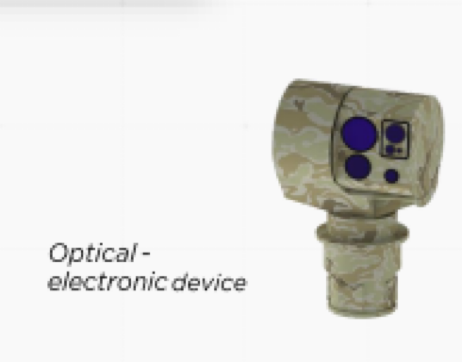

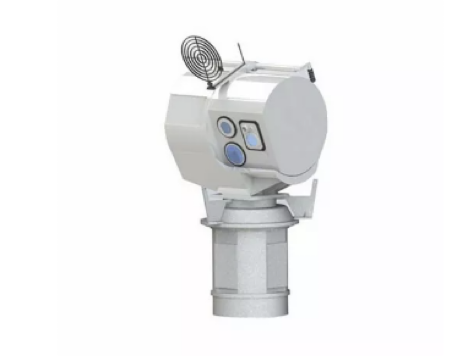

Прототипом этой камеры, возможно, является оптико-электронная система управления стрельбой артустановки «SENS-2» (нижнее фото). Разумеется, есть телевизионный и тепловизионный каналы (наверное, и ИК подсветка)

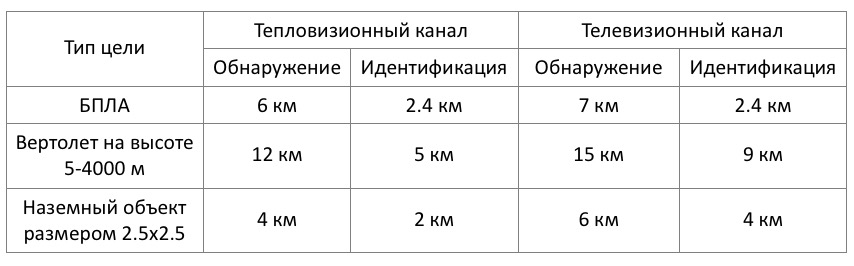

ТТХ:
Стоит отметить, что оптико-электронной системе отводится роль идентификатора, а не обнаружителя БпЛА. Подробности далее.
Модуль постановки помех

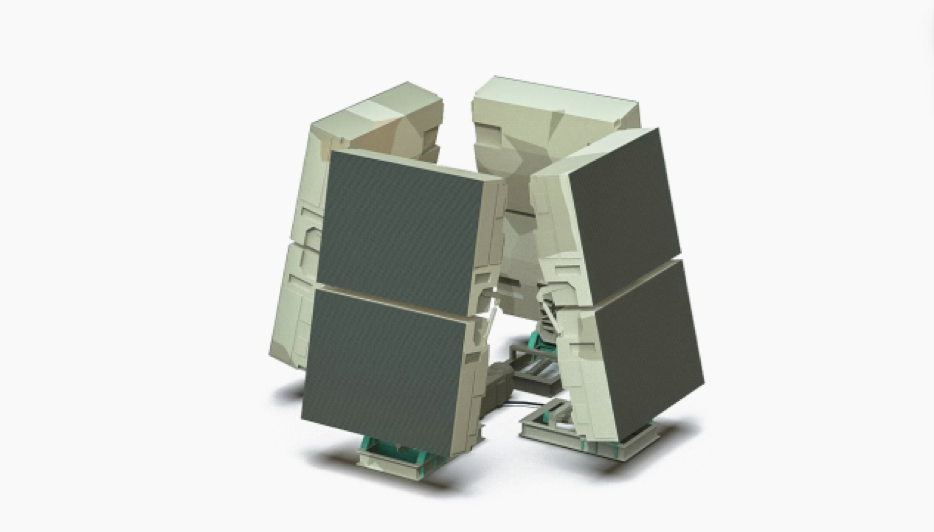

Не совсем ясно, что за тип антенн. Возможно, ФАР, а может две литеры с набором панельных антенн. В соответствии с ТТХ сектор постановки помех одним модулем - 90 град. Способен подавлять до 56 целей, в том числе следящими помехами для радиоподавления сигналов ППРЧ, широкополосных сигналов (до 200 МГц) в различных диапазонах частот одновременно (с малым периодом задержки?). Заявленная мощность 3 кВт. Скорее всего указана суммарная мощность для четырех модулей (750 Вт). В презентации, в большинстве случаев, апеллируют цифрой в 200 Вт.
Модули помех снабжены защитой от вибрации. На марше складываются пополам.
Насчет диапазонов частот
Гриф обеспечивает радиоподавление в диапазоне 300-6000 МГц, разбитом на 7 поддиапазонов. Хмара же обеспечивает подавление в фиксированных частотах (первый столбец).
Таблица ясно дает понять, что аналогов у хохляцкого комплекса просто нет. Он по традиции самый лучший (для хохлов поясняем - это сарказм). Нам неизвестна дата составления презентации, но навигацию мы научились «класть» очень давно. К остальным диапазонам тоже есть ряд вопросов.

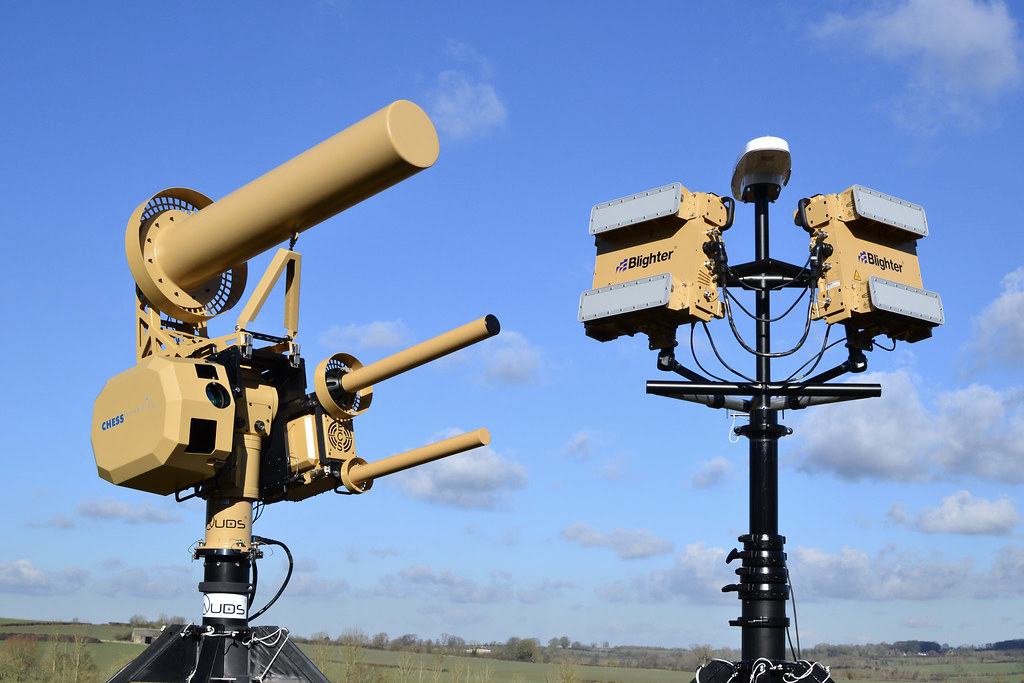

Хохлы сравнивают свои фантазии с Британским AUDS (мы писали об этой системе, она применяется в зоне СВО) и с Русским Шиповником-Аэро. Все системы объединяет только назначение – антиБпЛА. Классы, задачи и тактика применения названных систем различна. Сравнивать их некорректно.
Возникает закономерный вопрос: от чего запитывать ГРИФА?

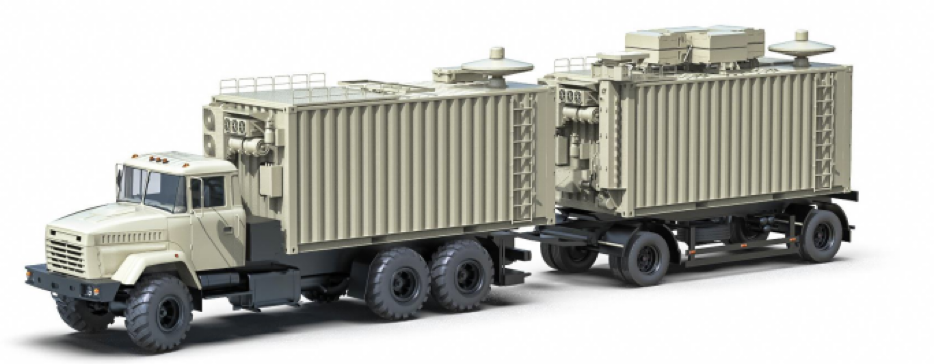

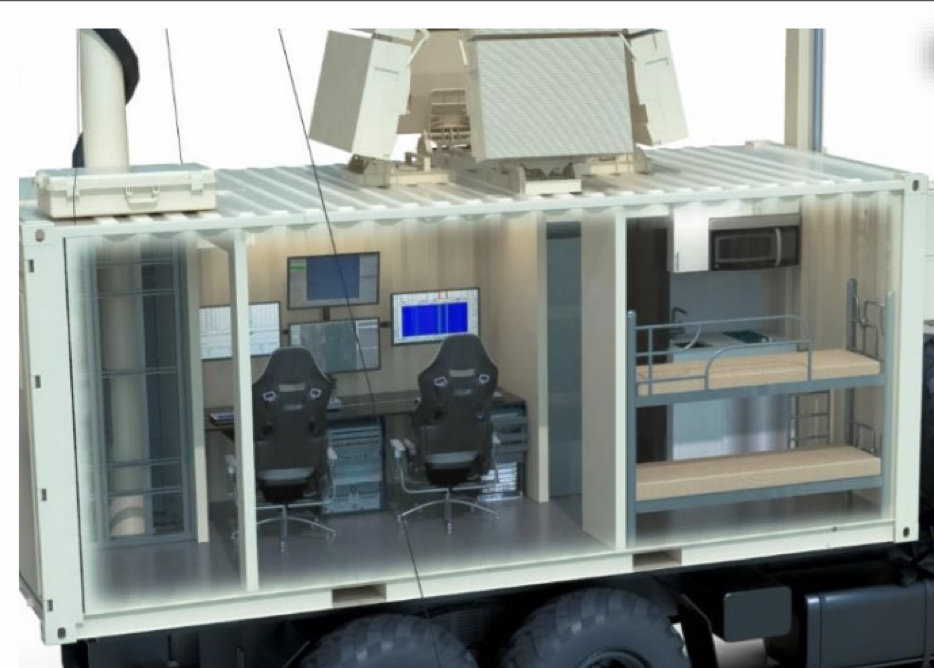

Вот внутренняя компоновка:

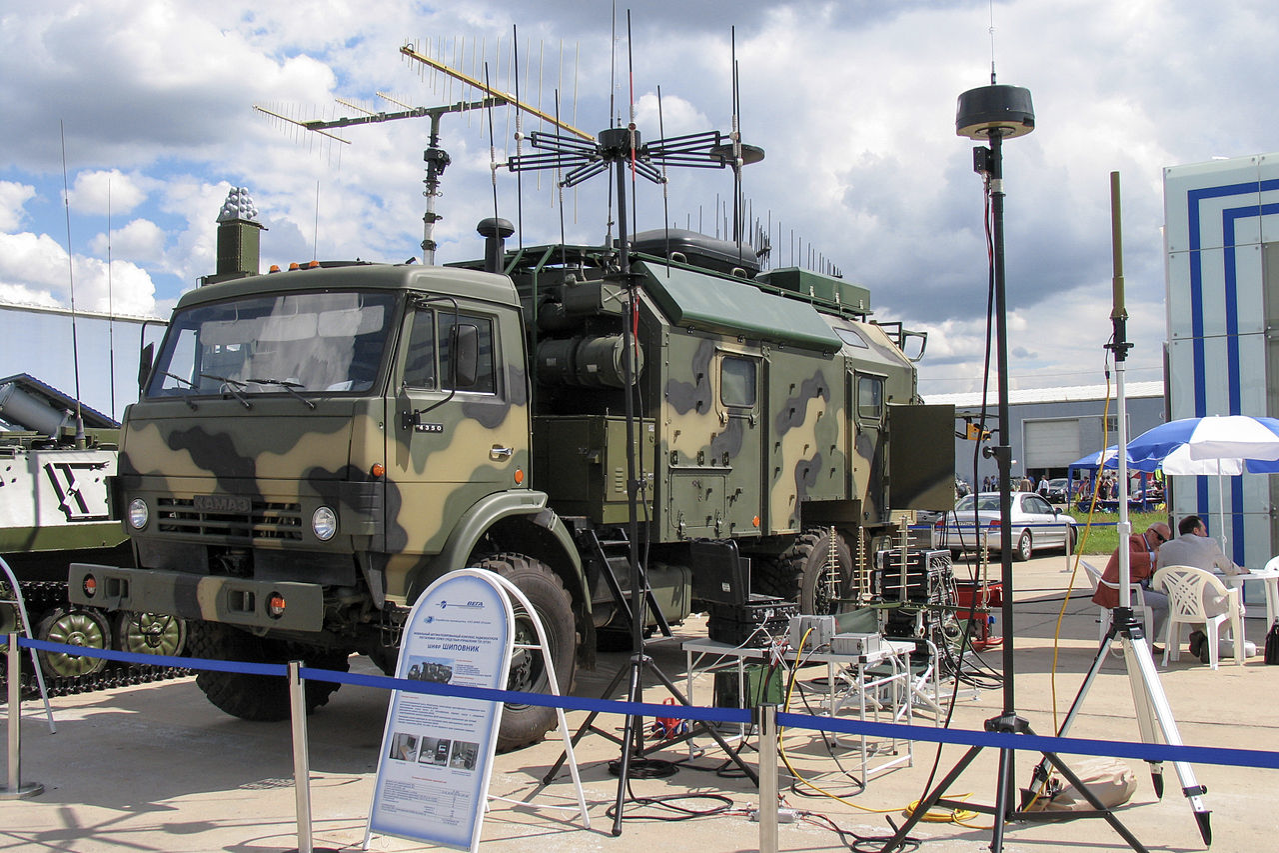

Рабочие места операторов, кухонный уголок, спальные места. Где же генератор? Скорее всего между кунгом и кабиной. Объем свободного пространства там небольшой, но место для 7 кВт дизель-генератора хватит.

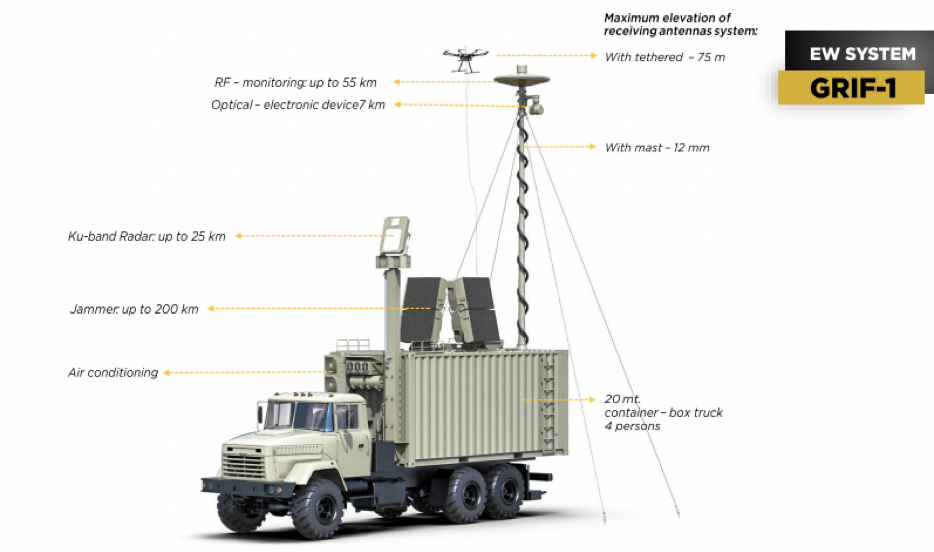

Вот еще вариант компоновки:
Дизель-генератор отлично помещается в прицепе. Единственный недостаток – аппаратную машину на большом удалении не запитать. Хотя…
Вот. Всего километр кабельного хозяйства нужно возить, хранить, носить, разматывать, сматывать. Ничего же сложного правда?

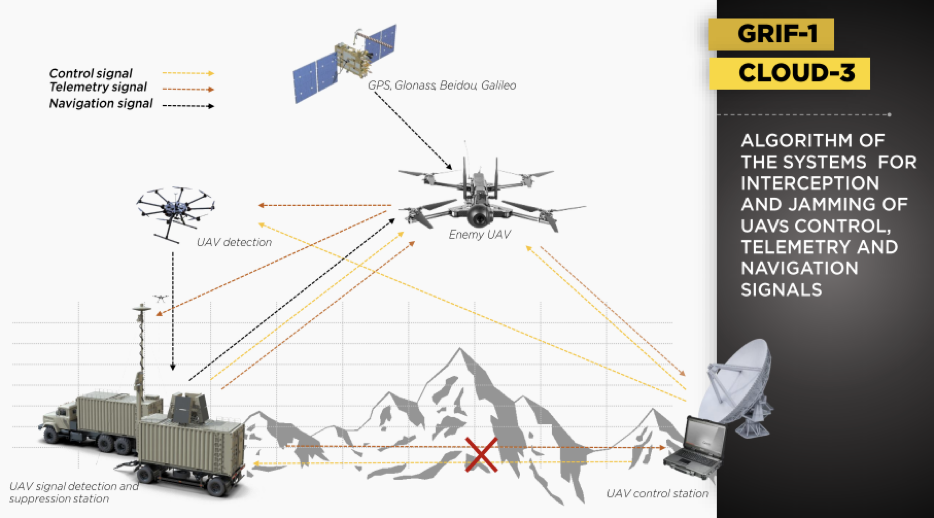

Как оно работает?
Желтая - сигнал управления;
Красная - сигнал телеметрии (в том числе информация с полезной нагрузки);
Черная-сигнал навигации.

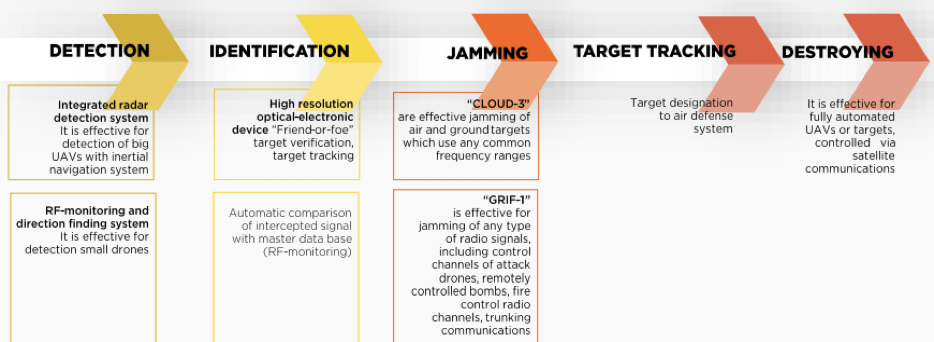

Алгоритм работы комплекса классический, полностью вписывается в концепцию противодействия БпЛА западных стран.
Обнаружение-идентификация-подавление-сопровождение (передача целеуказаний средствам ПВО)-уничтожение.
Обнаружение возложено на радиочастотный анализатор и радиолокационную станцию. Классика. Хотя и не исключено обнаружение оптико-электронной системой. Но это в порядке исключения на границе со случайностью.

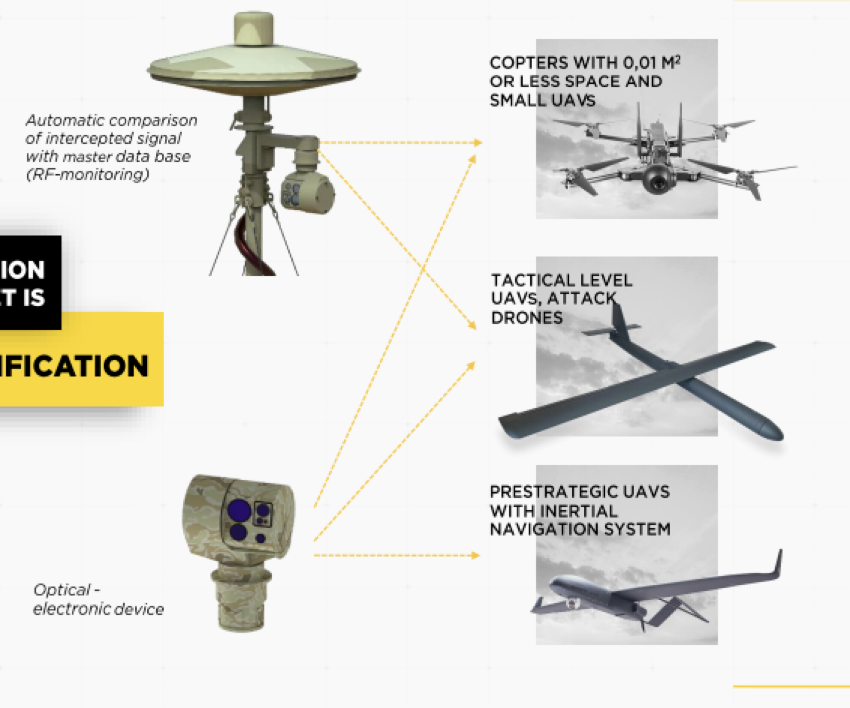

Идентификация - очень важный этап в концепции. Заключается он в принятии решения о принадлежности БпЛА (свой-чужой-нейтральный). Задача такая же важная, как и обнаружение. Дело в том, что количество БпЛА постоянно растет. Они становятся неотъемлемой частью всех возможных систем вооружения противоборствующих сторон.
Возможность валить чужих и щадить своих – залог достижения превосходства над противником. Для этого используют радиочастотный обнаружитель и оптико-электронную систему.
Очевидно, что после обнаружения и идентификации следует этап подавления. На этом цикл работы непосредственно Грифа заканчивается.
Если осуществить радиоподавление каналов БпЛА не удалось, то данные о нем передаются на средства ПВО.
Заключение
Отметим пару деталей:

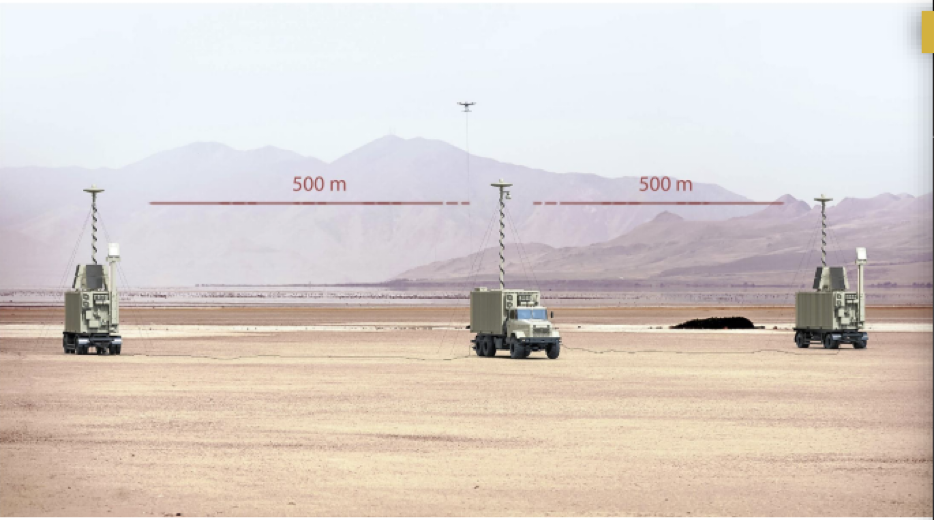

Первое - внимательный читатель обратил внимание, что фон на изображениях ГРИФа\Хмары - это песчаная пустыня. Наверно потому, что его рисовать легко, но нет. Вот изображение вносящее ясность.
Хаммеры и чинуки. Мечта хохла участвовать и обеспечивать колониальные войны запада.

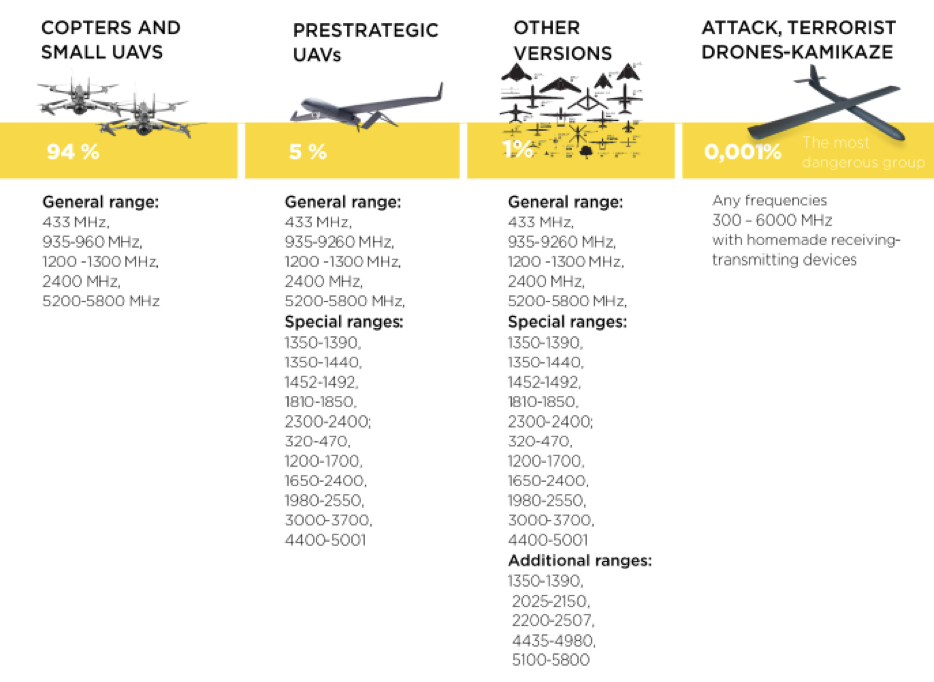

Второе - приводим оценку используемых диапазонов частот БпЛА по мнению разработчиков.
Слегка хаотично, но в большинстве случаев верно. Информация собрана по открытым источникам. В настоящее время ситуация с диапазонами слегка изменилась.
Выводы:
Презентация сделана с уклоном в рекламу. Представленные комплексы - попытка сделать универсальное средство по борьбе с БпЛА (с точки зрения РЭБ). Все бы ничего, но вот дальности обнаружения и радиоподавления сильно завышены. А беря в расчет немаленькие габариты ГРИФА и скорость его развёртывания, можно сделать вывод, что в зоне СВО ему бы пришлось некомфортно.
Сама концепция ближе к нашему подходу конструирования РЭБ (советское наследие), чем к западной. Вероятнее всего, именно поэтому дальше концепта дело не пошло. А может быть систему радиочастотного обнаружения и блоков подавления с требуемыми параметрами реализовать не получилось.
Постскриптум.
Нам бы хотелось организовать повсеместно внедрение в технику РЭБ спиральных кабелей (это и снижение скорости развертывания\свертывания, и кабельные сборки убережет от кривых рук). Также об информационно-техническом сопряжения РЭБ/РЭР и ПВО стоило бы уже задуматься (давно).
С уважением к РЭБманским сединам.
Искренне Ваши МДВ.
