Танковые боеприпасы и пушки

Практически все современные танки западного образца вооружены гладкоствольными пушками калибра 120-мм.

120-мм/L44: 🇩🇪 Leopard 2 (до модели A5), 🇺🇸 M1A1, M1A2 Abrams, 🇰🇷 K1A1, K1A2, 🇯🇵 Type 90, Type 10, 🇮🇹 Ariete, 🇮🇱 Merkava III, Merkava IV

120-мм/L52: 🇫🇷 Leclerc

120-мм/L55: 🇩🇪 Leopard 2 (начиная с модели A6), 🇰🇷 K2 Black Panther,
🇹🇷 Altay, 🇬🇧 Challenger 3

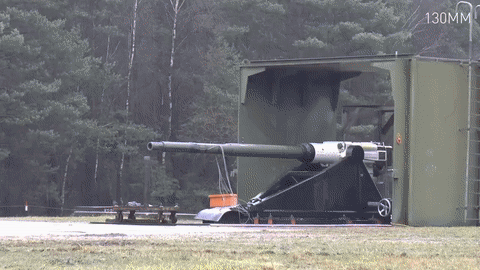

Буква L в названии означает "length" (длина), а число, следующее за ней, обозначает длину ствола в калибрах: 120 мм × 55 = длина ствола 6,6 метров

Более старые западные танки, например Leopard 1, M60 Patton, K1 или Merkava I/II вооружены нарезными пушками калибра 105-мм. Подобные орудия сейчас применяются на другом классе бронетехники – машинах огневой поддержки: Centauro, M1128 MGS, Type 16, Griffin II.

Исключение из этого правила представляют танки Великобритании. Старые Chieftain и более современные Challenger 1 и 2 вооружены 120-мм нарезными пушками.

Чем стрелять?

Вопрос: почему НАТО отдало предпочтение именно гладкоствольным пушкам?
Ответ: современные танковые боеприпасы.

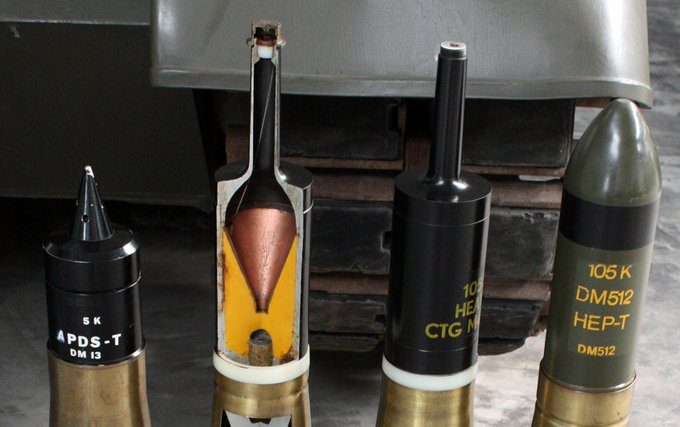

• Бронебойный подкалиберный боеприпас – БПС (англ. APDS) /первый слева/

• Бронебойный оперённый подкалиберный снаряд – БОПС (англ. APFSDS)

• Кумулятивный противотанковый боеприпас (англ. HEAT) /два в центре/

• Бронебойно-фугасный снаряд (англ. HESH или HEP) /последний справа/

HESH / HEP

Немного парадоксально, но бронебойно-фугасный снаряд не рассчитан на непосредственное пробитие вражеской брони. Принцип работы от этого вида снарядов похож на действие маятника Ньютона.

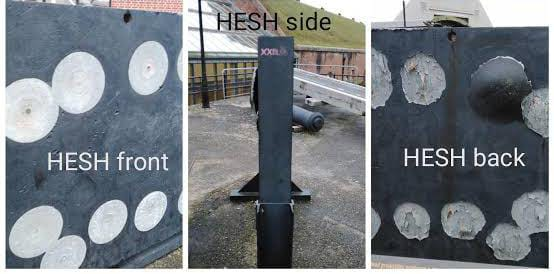

Корпус фугасного снаряда изготавливается из тонкого металла, а внутри находится пластичная взрывчатка. При попадании в броню противника корпус снаряда сминается, взрывчатка сплющивается на броне, а когда взрыватель из донной (задней) части снаряда дойдет до твердой поверхности, то произойдет детонация и взрыв.

Взрыв создает ударную волну, которая проходит сквозь броню и наносит урон металлическими осколками, которые откалываются от брони внутри техники и разлетаются на сверхзвуковой скорости.

Фугасные снаряды идеальны для нарезных орудий, поскольку при попадании в броню закрученный снаряд продолжает вращение и центробежной силой размазывает взрывчатку на широкий радиус, что создает более эффективную площадь взрыва.

Бронебойно-фугасные снаряды наиболее эффективны против металлической брони, однако со времен позднего периода Холодной войны в бронетехнике используется композитная броня, состоящая из слоев металла, пластика, керамики, а иногда и пустот между пластинами.

Сегодня применение фугасных снарядов против танков с комбинированной броней или динамической защитой считается устаревшим. Однако фугасы все еще используются боевыми машинами огневой поддержки для уничтожения бетонных препятствий и укрытий вражеской пехоты.

HEAT

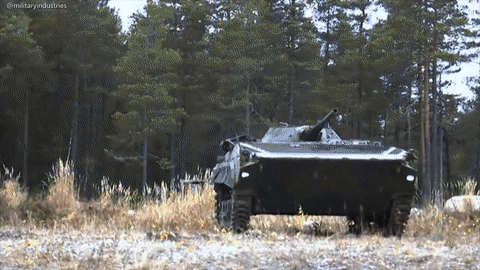

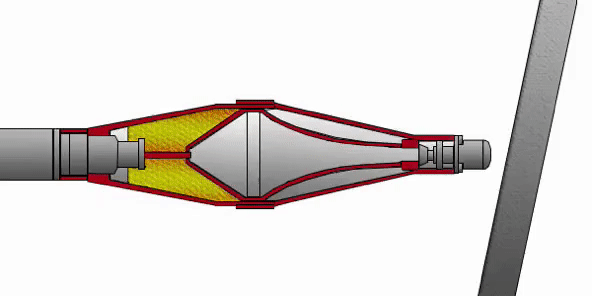

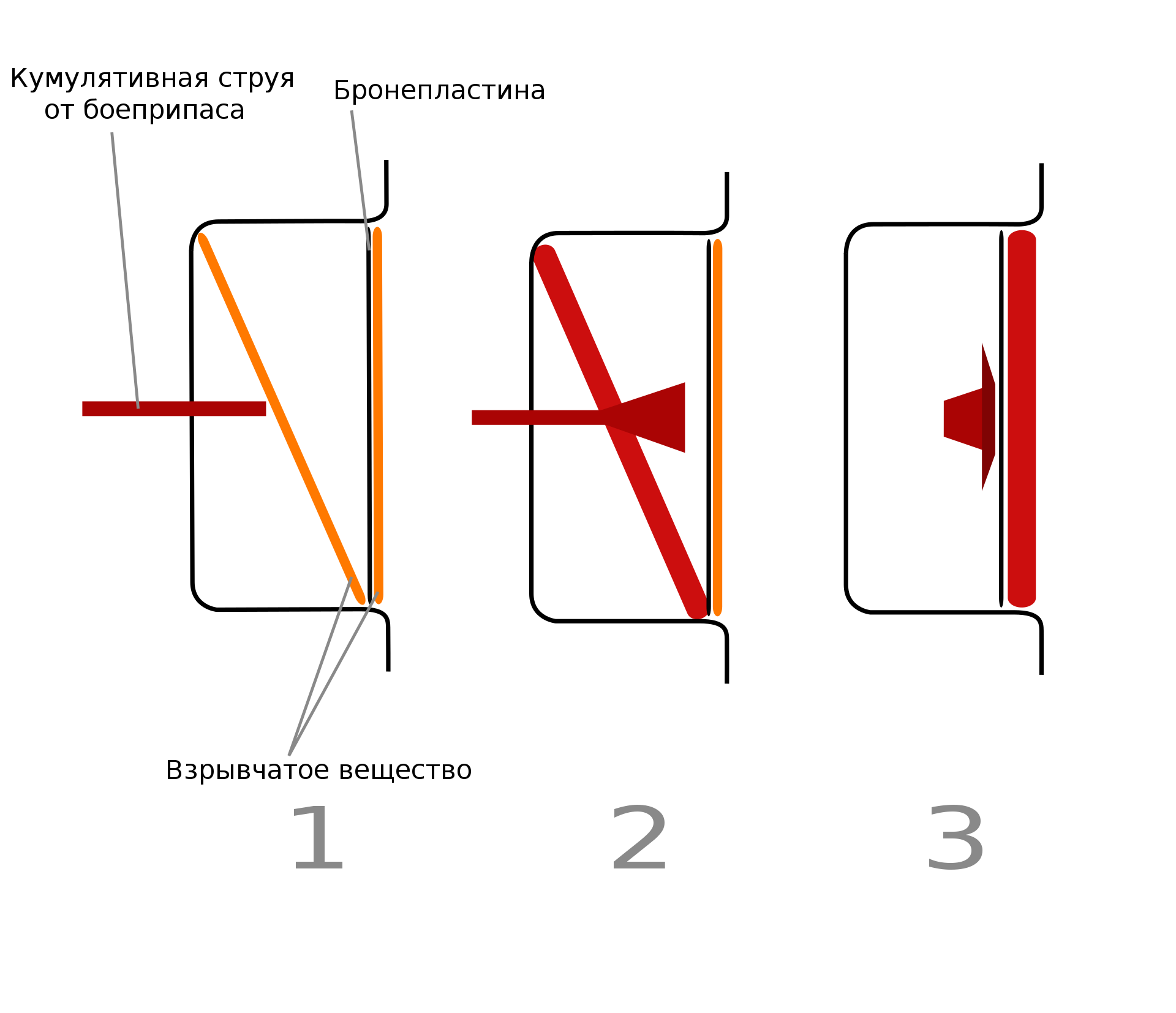

Кумулятивные снаряды пробивают вражескую броню посредством специального заряда, который на короткое время создает реактивную струю (также именуется кумулятивной струей).

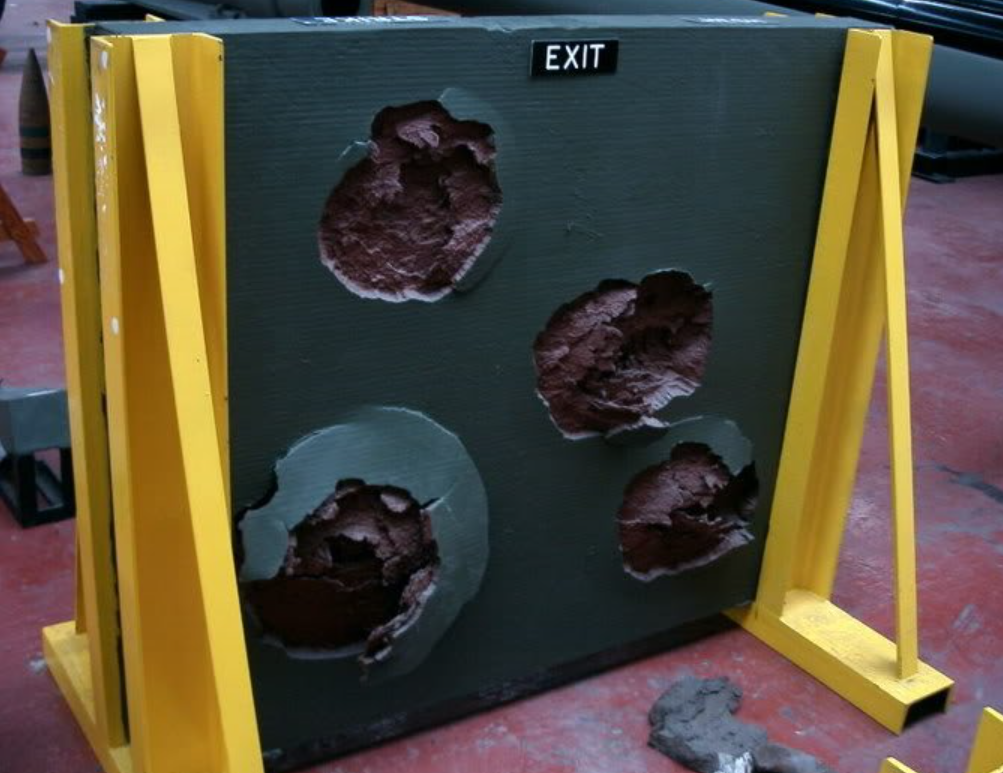

Струя плавит маленькую площадь металла в броне и тем самым образует отверстие, через которое она проходит. Струя создает огромное давление по ту сторону брони, что приводит к детонации боекомплекта и травмам экипажа, порой несовместимым с жизнью.

При стрельбе из нарезного орудия кумулятивные снаряды теряют свою эффективность, поскольку вращение рассеивает кумулятивную струю в момент контакта с броней. В качестве исправления этой проблемы могут использоваться снаряды с конструкцией, придающей струе вращение в обратную сторону.

Наибольшую эффективность кумулятивные снаряды достигают при детонации на небольшом расстоянии от цели. Поэтому кумулятивы легко узнать по выступающему спереди наконечнику-взрывателю.

Чем шире диаметр кумулятивного снаряда, тем глубже проникновение, но одновременно с этим снижается точность стрельбы на больших дистанциях.

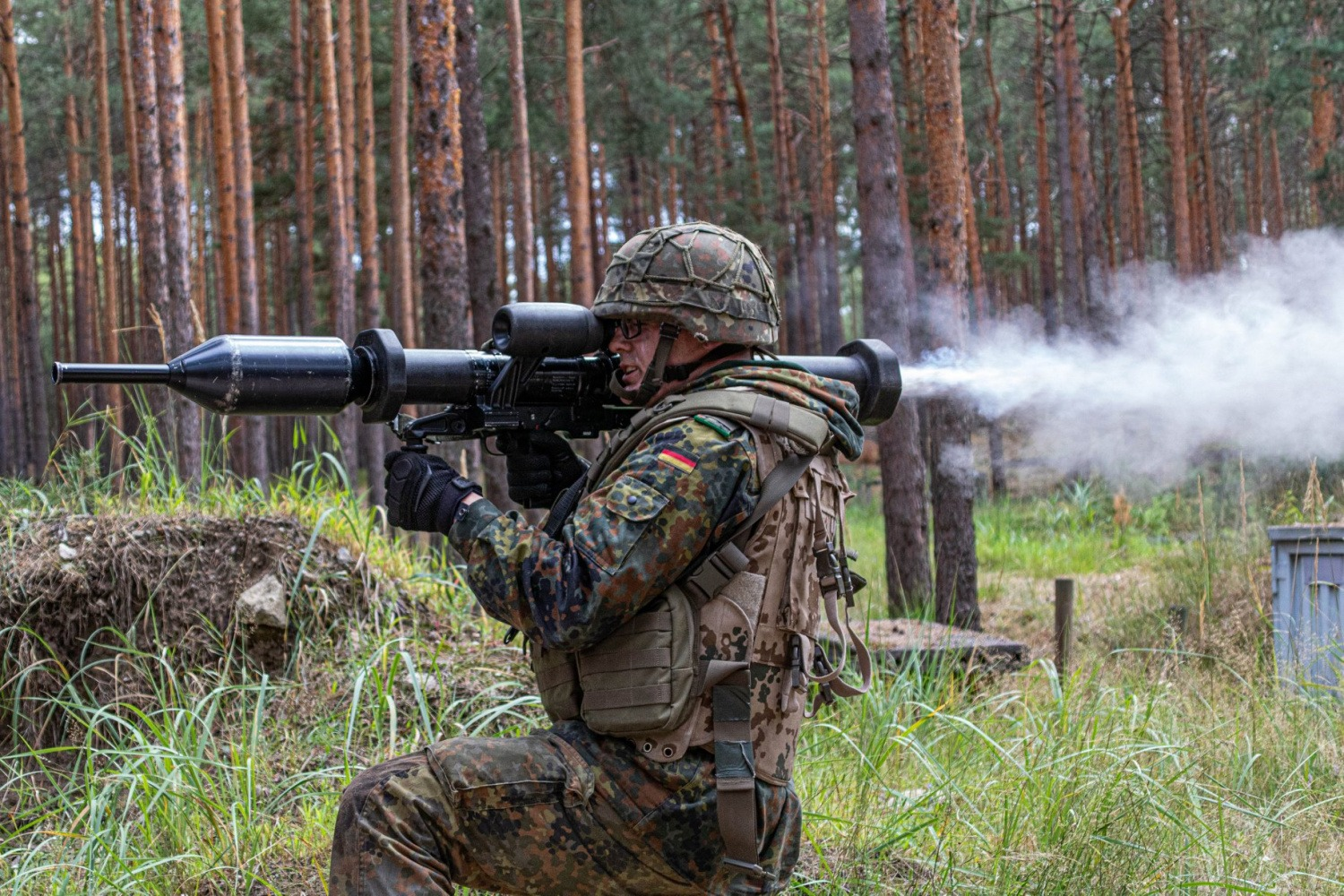

Для ведения огня на коротких и средних дистанциях применяются противотанковые гранатометы Panzerfaust 3 и Carl Gustaf, а также мины PARM 2, в которых используются кумулятивные снаряды.

В качестве защиты от кумулятивных снарядов применяются внешние решетки, пластины и экраны. Эффективнее всего кумулятивным снарядам противостоит динамическая защита.

APDS и APFSDS

Остается последний вид современных танковых снарядов, он же самый эффективный:

• Бронебойный подкалиберный снаряд – БПС (англ. APDS)

• Бронебойный оперённый подкалиберный снаряд – БОПС (англ. APFSDS)

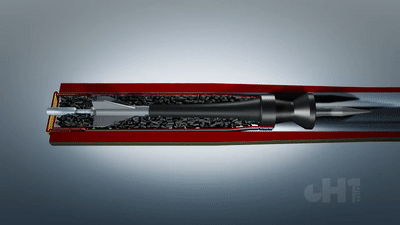

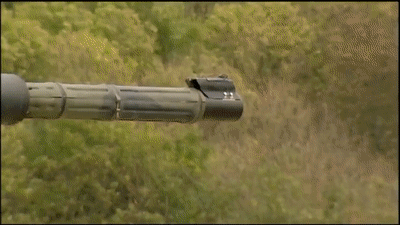

Главная часть подкалиберных снарядов – тонкий длинный сердечник, который окружается корпусом (поддоном). После выхода из ствола орудия поддон сбрасывается.

БПС и БОПС не пробивают броню взрывом. Бронепробитие зависит непосредственно от мощности выстрела орудия: более высокая начальная скорость полета снаряда приводит к лучшему пробитию цели.

В сравнении с гладкоствольными пушками, нарезные стволы снижают начальную скорость снаряда на 20-30%. Чтобы достичь такой же скорости полета, как у гладкого ствола, нарезному потребуется больше взрывчатого вещества, что в свою очередь увеличивает износ орудия.

В настоящий момент Британия отказывается от нарезной пушки 120-мм на гладкоствольную – в самый новый танк Challenger 3 устанавливается гладкоствольная 120-мм/L55.

Чем длиннее ствол, тем дольше и сильнее оказывается давление порохового заряда на снаряд, что повышает начальную скорость полета.

Сердечник подкалиберного снаряда покидает гладкоствольное орудие на скорости около 5 Мах (от 1 650 до 1 800 м/с, в зависимости от длины ствола, взрывчатого вещества, плотности и длины сердечника).

Никогда не стойте перед стреляющим танком: три отделяемые части поддона убьют смертельно опасны на расстоянии до 200 метров.

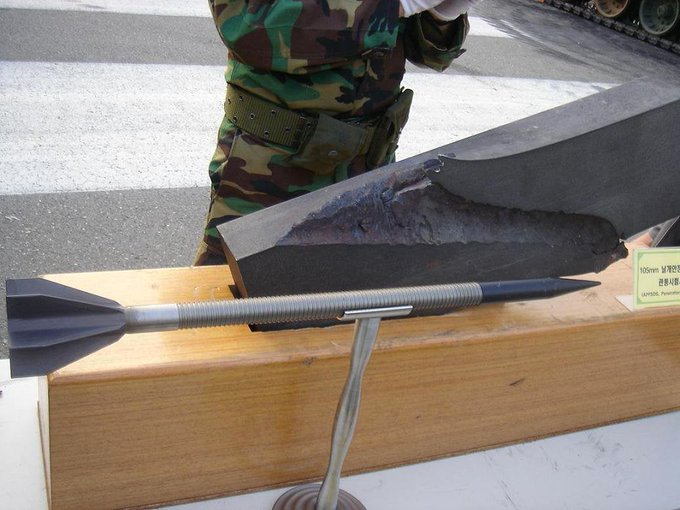

Чем тяжелее, длиннее и плотнее сердечник, тем глубже он пробьет броню. Сердечники  подкалиберных снарядов делаются из сплава вольфрама или обедненного урана. Именно такие снаряды передает Великобритания для вооружения поставленных Украине танков Challenger. Подобные снаряды имеются и на вооружении российской армии.

Используемый в снарядах обедненный уран обладает низкой радиоактивностью, если держать в руке снаряд с обедненным ураном в течение часа, то человек получит дозу облучения в 2 мЗв. Cерьезный риск рака возникнет лишь при контакте со снарядом в течение 500 часов.

Тренировочные подкалиберные снаряды делаются из дешевых сплавов и соответственно обладают куда более низким бронепробитием.

Если не вдаваться в подробности физических свойств металлов, то предельно упрощая можно сказать, что вражеская броня и сердечник похожи на жидкости, а сердечник “плывет” внутрь танка. Как только броня пробита, то все внутренности танка, включая экипаж, поражаются осколками.

Российские танки беззащитны против западных подкалиберных оперённых снарядов: броня тонка, динамическая защита бесполезна. А вот западные танки, наоборот, обладают чрезвычайно плотной броней, которая способна выдержать попадание российских подкалиберных снарядов.

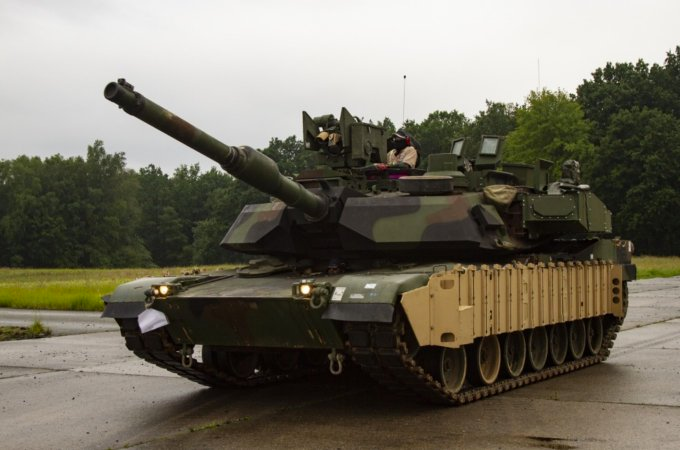

Наилучшей защитой, вероятно, обладает американский Abrams с плотными слоями брони из обедненного урана. К сожалению, федеральные законы США запрещают экспорт Абрамса с секретной технологией урановой брони, а значит Украине достанется менее защищенная версия. Тем не менее, другие варианты брони все еще эффективней защиты российских танков Т-серии.

Гладкоствольные орудия калибра 120-мм и подкалиберные снаряды идеальны для уничтожения российских танков. Challenger 2 с нарезной пушкой способен поражать все российские танки, в то время как сам остается непробиваем для российских снарядов. Подкалиберные снаряды из гладкоствольных пушек Леопардов и Абрамсов пробьют любые российские танки в лоб насквозь.

Благодаря превосходным средствам наведения западные танки никогда не промахиваются, а системы стабилизации орудия и управления огнем выстреливают снаряды по баллистической кривой.

Более старые танки со 105-мм нарезным орудием эффективно подавят российскую пехоту осколочно-фугасными снарядами. Кумулятивные и подкалиберные снаряды должны быть достаточно эффективны для атаки на российские танки с флангов из засады. (Фото: Leopard 1A5)

Даже старенький Leopard 1A5 по-прежнему очень полезен, если конечно не будет использоваться для лобовых атак против российских Т-80 и Т-90.

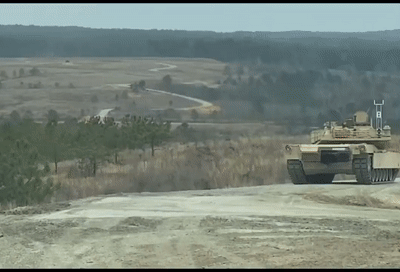

Западные танки настолько же превосходят российские, насколько F-35 превосходит МиГ-21. На видео демонстрируется система стабилизации орудия M1A2 Abrams. Точка наведения удерживается точно в нужном месте даже во время выстрела и езды по полигону.

Автор текста (вернее треда в Твиттере) Thomas C. Theiner – военный эксперт по теме Холодной войны и стратегии НАТО, бывший военный итальянской армии, с 2009 года жил и работал в Киеве, в настоящий момент работает над документальным фильмом в Австрии.

Перевод и адаптация текста: Think tank .explanatory
