SystemeLogic X – первый российский электронный расцепитель

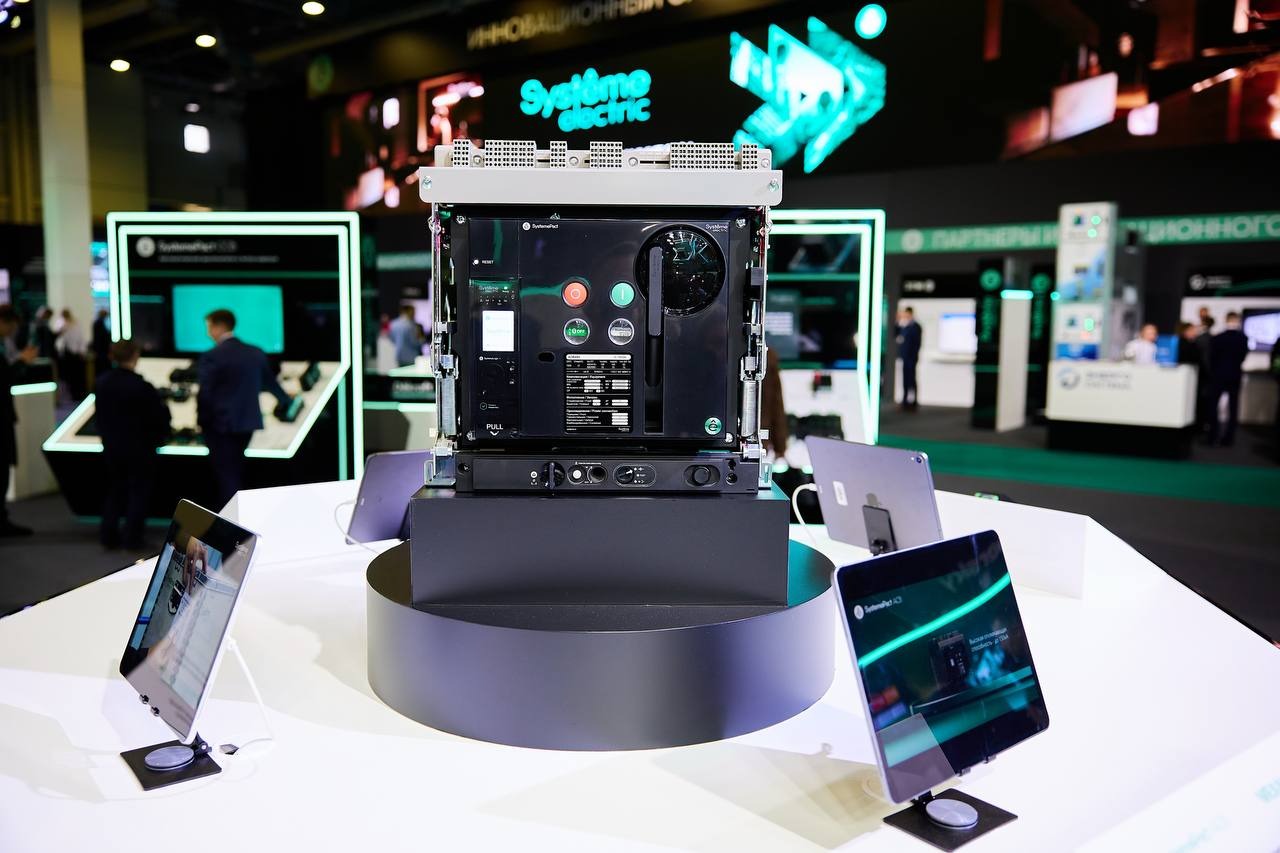

SystemeLogic X является ключевым компонентом воздушных автоматических выключателей SystemePact ACB для защиты сетей низкого напряжения, которые востребованы в отраслях, представляющих повышенные требования к эффективности и безопасности оборудования, таких как: нефтегазовый комплекс, нефтехимия, обрабатывающая, горнодобывающая промышленность и металлургия, гражданское строительство.

Продукт разработан «с нуля» и произведен на базе НТЦ «Механотроника» в Санкт-Петербурге, благодаря более 30-летнему опыту разработки и производства систем релейной защиты и автоматики для сетей низкого, среднего и высокого классов напряжения.

Важной частью разработки блока управления стало сотрудничество с компанией «Лаборатория Касперского». Целью партнерства является создание устройства, предоставляющего клиентам не только безупречное качество, необходимый функционал и удобство эксплуатации, но и оптимальную защиту от киберугроз на протяжении всего срока службы. Эксперты провели комплексный анализ защищенности устройства, включая поиск уязвимостей к атакам и оценку процессов обеспечения кибербезопасности на всех стадиях жизненного цикла продукта.

SystemeLogic X соответствует целевому уровню зрелости кибербезопасности и позволит обеспечить безопасность распределительных сетей низкого класса напряжения.

Продукт обладает ключевыми особенностями:

·        Русскоязычный интуитивно-понятный интерфейс в комплексе с цветным TFT-дисплеем, который обеспечивает быструю, точную и удобную настройку автоматических выключателей SystemePact ACB

·        Встроенный порт USB type C с возможностью запитать блок управления от переносного зарядного устройства, ноутбука или смартфона, что позволяет настраивать и параметрировать SystemeLogic X в отсутствии внешнего оперативного питания

·        Функция передачи данных по протоколам Modbus RTU и ГОСТ Р МЭК 60870-5-101, при этом управление автоматическим выключателем SystemePact ACB по шине связи реализуется без дополнительных внешних коммуникационных модулей и промежуточных реле

·        Встроенная память, способная сохранять в журнале событий свыше десяти тысяч записей

·        Широкий набор дополнительных защит – по напряжению, частоте, небалансу напряжения, реверсу активной мощности

·        Определение ресурса автоматического выключателя позволит контролировать жизненный цикл SystemePact ACB

·        Функция осциллографирования обеспечивает фиксацию до 12 аналоговых сигналов и 250 дискретных трасс в формате COMTRADE 2013 для дальнейшей возможности анализа произошедших аварийных событий

·        Встроенные функции самодиагностики и тестирования защит позволяют избежать использование дополнительного оборудования для тестирования устройства

Важной составляющей при настройке и эксплуатации SystemeLogic X является наличие отечественного сервисного программного обеспечения. Для конфигурации устройства используется специализированное ПО – «Конфигуратор-МТ», а для просмотра и анализа осциллограмм аварийных событий – FastView, которые разработаны и поддерживаются НТЦ «Механотроника». Программы внесены в Единый реестр российского программного обеспечения и доступны для скачивания на сайте www.mtrele.ru.

В дополнении к основной версии блока управления планируется представить продвинутую версию, которая, помимо всех вышеперечисленных функций, обеспечивает поддержку беспроводных протоколов передачи данных – Bluetooth, NFC и Zigbee.
