Связь с Луной

Прямо сейчас, когда пишется этот текст (4 апреля 2026 года), миссия Artemis II находится на четвертом дне своего полета. Экипаж в составе Рида Вайсмана, Виктора Гловера, Кристины Кук и Джереми Хэнсена уже покинул высокую околоземную орбиту и направляется к Луне.

Связь на миссии Artemis II — это гибридная система, сочетающая классические радиоволны и новейшие лазерные технологии. Основная задача — обеспечить передачу голоса, телеметрии и видео высокого четкости на расстоянии почти 400 000 км.

Система связи на борту корабля Orion — это сочетание "классики", которая гарантирует выживание, и «футуризма», который обеспечивает нас картинкой в 4K.

Две системы связи

У Artemis II связь устроена не как "одна антенна и один канал", а как связка из двух контуров: обычная радиосвязь Orion с Землей через NASA Deep Space Network и экспериментальная лазерная связь O2O (Orion Artemis II Optical Communications). По радио Orion передаёт голос, телеметрию, данные о состоянии корабля, изображения и видео; NASA прямо пишет, что для Artemis II используются сети SCaN, а при заходе корабля за Луну будет штатный blackout примерно на 41 минуту, после чего DSN снова захватывает сигнал.

1. Радиочастотная система (C&T — Communication and Tracking)

Это основной "канал жизни". Даже если лазеры откажут, миссия продолжится благодаря радио. Считается, что радиосвязь надежнее, но это, как мне кажется, просто пережиток: RF-диапазон просто сильно дольше в эксплуатации, а лазерные системы только-только появились.

• S-диапазон (2.0–4.0 ГГц): Используется для критических данных.

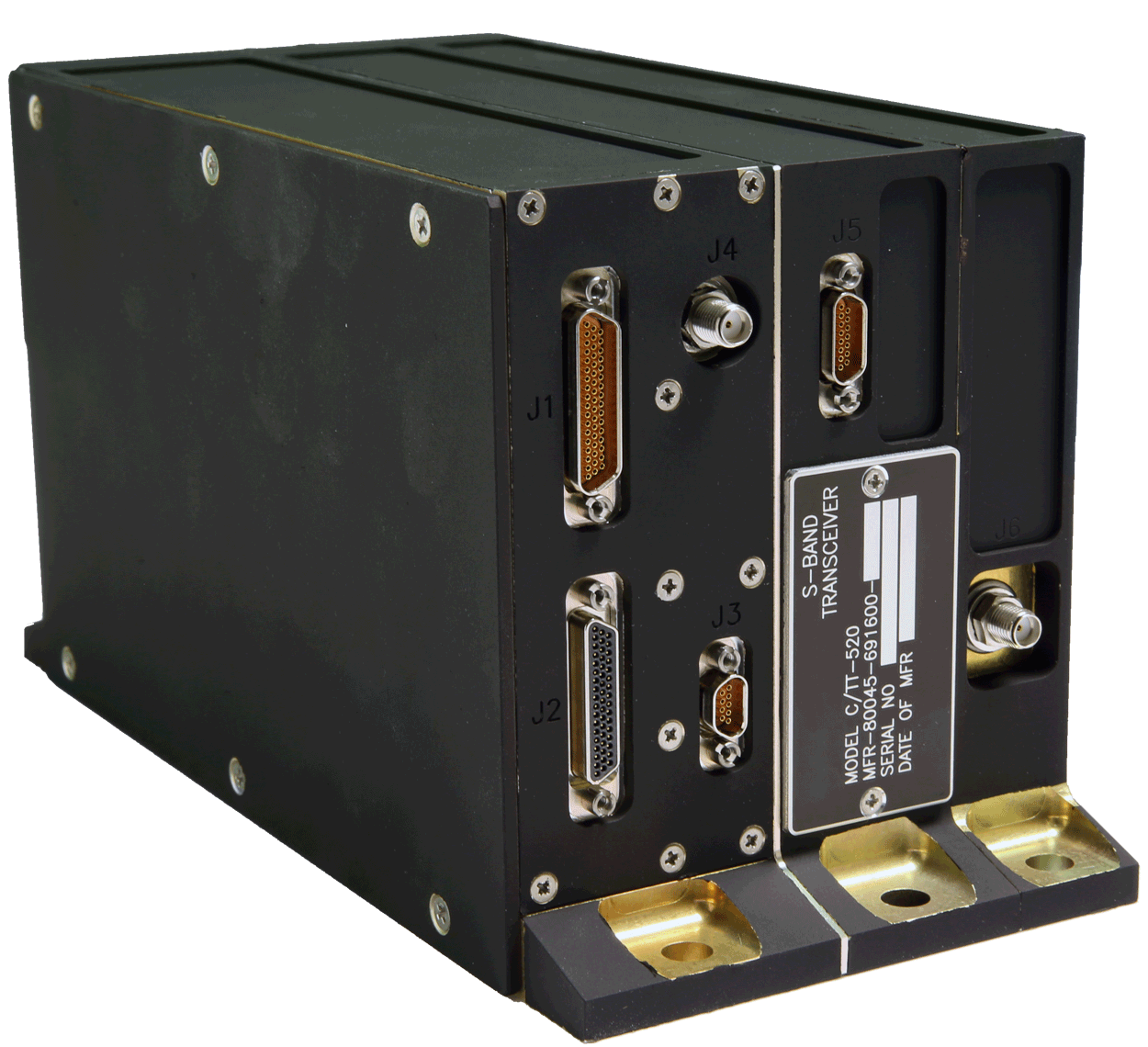

• Оборудование: Транспондеры L3Harris C/TT-520: https://www.l3harris.com/all-capabilities/ctt-520-spacecraft-s-band-transponder

• Функция: Передача команд управления с Земли и телеметрии (состояние систем жизнеобеспечения) обратно.
• Скорость: Низкая, около 1.2–2 Мбит/с на лунном расстоянии. Этого достаточно для голоса и текста, но мало для видео.
• Ka-диапазон (26.5–40 ГГц): Более "широкая" радиодорога. Она используется для передачи научных данных и видео стандартного качества, когда лазерная связь недоступна.

Использование двух разных диапазонов — это классический инженерный подход, основанный на поиске баланса между надежностью и пропускной способностью. В космосе, где условия меняются от идеального вакуума до плотных слоев атмосферы и погодных помех на Земле, один диапазон не может закрыть все задачи.

2. Оптическая система O2O (Orion Optical Communications)

Это экспериментальная, но полноценная часть миссии Artemis II. Она работает как невидимый оптоволоконный кабель, протянутый через вакуум.

• Длина волны: Инфракрасный лазер 1550 нм (частота около 193 ТГц). Это стандарт для земной оптоволоконной связи, что позволило использовать наработки наземных сетей.
• Терминал MAScOT: Главное устройство связи на внешней стороне корабля.

• Устройство: 4-дюймовый (10 см) телескоп, установленный на двухосевом подвесе (гимбале).
• Точность: Система должна удерживать луч на наземной станции с точностью до микрорадиан, несмотря на вибрации корабля и его движение со скоростью в тысячи километров в час.
• Модуляция SCPPM: Используется специальный метод «последовательно связанных импульсов» (Serially Concatenated Pulse Position Modulation). Он позволяет передавать максимум информации при минимальной мощности лазера, буквально по отдельным фотонам.
• Пропускная способность: * Downlink (на Землю): до 260 Мбит/с. Это позволяет транслировать 4K-видео в реальном времени.
• Uplink (на корабль): до 20 Мбит/с. Астронавты могут быстро получать обновленные планы полета и даже смотреть семейные видео или новости.

Зачем вообще понадобился лазер: объём данных у Orion очень большой. В одном из докладов указано, что системы корабля могут сгенерировать около 250 ГБ уже в первые сутки и около 300 ГБ за миссию. При одной только S-band-связи вниз можно передать примерно 7 ГБ в день, а с часовым окном оптической связи в 80 Mbps — уже около 36 ГБ в день, при 260 Mbps — около 117 ГБ в день. То есть O2O нужен именно как "толстый канал", потому что чисто радиосвязь для такого потока узковата.

Почему важен S-диапазон ("Канал выживания")

1. Надежность захвата сигнала: Благодаря широкой диаграмме направленности антенны, Земле проще «поймать» Orion в S-диапазоне, даже если ориентация корабля не идеальна или он совершает маневры. Это критически важно в аварийных ситуациях.
2. Всепогодность: Радиоволны этого диапазона длиннее (около 10–15 см), они почти не замечают капли дождя или облака в земной атмосфере. Если в районе наземной станции DSN идет ливень, S-диапазон все равно доставит голос экипажа и телеметрию.
3. Энергоэффективность: Для передачи малых объемов данных на огромные расстояния S-диапазон требует меньше энергии от бортовых систем питания.

Почему важен Ka-диапазон ("Широкополосный интернет")

1. Плотность данных: Ka-диапазон работает на гораздо более высоких частотах. Это позволяет упаковать в сигнал в десятки раз больше информации. Без него трансляция видео в высоком качестве с Луны была бы технически невозможна (картинка шла бы «кадрами» раз в несколько секунд).
2. Компактность антенн: Чем выше частота, тем меньше может быть размер передающей антенны при сохранении высокого коэффициента усиления. Это экономит место и вес на служебном модуле Orion.
3. Узкая направленность: Узкий луч Ka-диапазона минимизирует рассеивание энергии в пространстве, направляя всю мощность передатчика точно на 70-метровую антенну на Земле.

Гибридная стратегия

На Artemis II эти системы работают в связке:

• S-band включен всегда. Это «пуповина», по которой идет телеметрия здоровья астронавтов и управление кораблем.
• Ka-band включается для медиа-задач и сброса тяжелых массивов данных, собранных научными приборами.
• O2O (Лазер) — это надстройка над ними, которая тестирует еще более высокие скорости, но пока не является критически важной для выживания.

Такое эшелирование позволяет NASA гарантировать, что даже если "быстрый" Ka-канал или лазер «ослепнут» из-за плохой погоды или ошибки наведения, Orion не останется без связи с ЦУПом.

Фазы связи

На основе инфографики NASA о вехах связи и навигации миссии Artemis II (которая прямо сейчас, 4 апреля 2026 года, находится на пути к Луне), можно выделить несколько ключевых этапов работы систем.

1. Этап запуска и околоземной орбиты (Launch & Earth Orbit)

Сразу после старта и во время нахождения на низкой околоземной орбите Orion полагается на Near Space Network (NSN).

• Связь через TDRS: Корабль передает данные через группировку спутников-ретрансляторов TDRS на геостационарной орбите. Это обеспечивает практически непрерывное покрытие на этапе выведения.
• Навигация: Используются сигналы GPS и наземные станции слежения для точного определения траектории перед включением двигателей для ухода к Луне.

2. Этап высокой эллиптической орбиты (HEO)

Перед окончательным рывком к Луне Orion совершает витки по вытянутой орбите вокруг Земли.

• Проверка O2O: Здесь начинаются первые тесты системы O2O (Orion Optical Communications). Лазерный терминал наводится на наземные станции (например, в Уайт-Сэндс), чтобы подтвердить готовность к передаче 4K-видео.
• Переход на DSN: По мере удаления корабля от Земли управление постепенно передается сети Deep Space Network (DSN) — гигантским антеннам в Калифорнии, Испании и Австралии.

3. Перелет к Луне (Outbound Transit)

Это основная фаза работы «дальней» связи.

• Основной канал: S-диапазон через DSN для телеметрии и команд.
• Оптический мост: Система O2O работает в полную силу, транслируя научные данные и видео высокого разрешения со скоростью до 260 Мбит/с. Это позволяет экипажу (Вайсману, Гловеру, Кук и Хэнсену) поддерживать связь с семьями и проводить прямые эфиры.

4. Облет Луны (Lunar Flyby)

Самый драматичный технический момент, отмеченный на схеме.

• Loss of Signal (LOS): Когда Orion заходит за обратную сторону Луны, наступает «зона молчания». Луна физически блокирует радиосигналы и лазерные лучи. В этот период корабль работает полностью автономно.
• Acquisition of Signal (AOS): Как только Orion появляется из-за лунного диска, связь восстанавливается (AOS). Первым делом система сбрасывает накопленную за время молчания телеметрию.

5. Возвращение и вход в атмосферу (Return & Re-entry)

• Подготовка к посадке: По мере приближения к Земле нагрузка снова переходит от Deep Space Network к Near Space Network.
• Поисково-спасательные операции (SAR): На финальном этапе, после раскрытия парашютов и приводнения в Тихом океане, включаются специализированные маяки и системы связи ближнего действия, которые координируют вертолеты и корабли ВМС США для эвакуации экипажа.

Вся эта цепочка гарантирует, что даже при отказе инновационной лазерной связи, проверенные десятилетиями радиоантенны DSN обеспечат безопасность астронавтов и контроль над миссией.

Еще о проблемах космической связи

Проблема задержки (Latency) в ~2.6 секунды на круговом маршруте (RTT) делает использование стандартного стека TCP/IP практически невозможным. Классический TCP ожидает подтверждения (ACK) получения пакета в течение короткого окна. Если подтверждение не приходит вовремя, протокол считает, что пакет потерян из-за перегрузки сети, и резко снижает скорость передачи, входя в бесконечный цикл переповторов и таймаутов.

Для Artemis II и будущих миссий к Марсу NASA использует архитектуру DTN (Delay-Tolerant Networking), которую часто называют "Межпланетным интернетом"

Протокол Bundle (BP) — RFC 9171

В основе DTN лежит Bundle Protocol. Его главная задача — заменить концепцию непрерывного сквозного соединения (end-to-end) на модель поэтапной передачи.

• Инкапсуляция: Данные упаковываются в "бандлы" (bundles) — крупные блоки, которые содержат всю необходимую метаинформацию для маршрутизации и обработки ошибок внутри самого блока.

Уровень конвергенции (Convergence Layer): BP работает «над» транспортными уровнями (например, поверх UDP или специализированных космических линков). Это позволяет передавать данные через разные физические среды (S-band, Ka-band, лазер), не разрывая сессию на уровне приложения.

Ключевые механизмы работы

1. Store-and-Forward (Хранение и пересылка)

В отличие от обычных роутеров, которые отбрасывают пакеты при потере связи, узлы DTN (на корабле Orion и наземных станциях DSN) имеют значительный объем буферной памяти.

• Если прямая видимость с Землей временно пропала (например, Orion начал маневр или зашел в «мертвую зону»), данные не удаляются.
• Они хранятся в энергонезависимой памяти узла до тех пор, пока не появится возможность передачи следующему узлу.

2. Custody Transfer (Передача ответственности)

Это механизм подтверждения на каждом прыжке (hop-by-hop), а не между конечными точками.

• Когда Orion передает бандл на станцию в Канберре, станция отправляет подтверждение приема.
• Только после получения этого подтверждения Orion может удалить данные из своего буфера.
• Если на пути от Канберры до ЦУПа в Хьюстоне произойдет разрыв, данные будут ждать в Канберре, а не пересылаться заново с Луны.

3. Агрессивная фрагментация

DTN умеет разбивать бандлы на фрагменты, если окно связи закрывается до завершения передачи всего блока. При восстановлении связи передача начнется ровно с того места, где прервалась, а не с начала файла.

Применение в Artemis II

На текущем этапе миссии (апрель 2026 года) DTN используется для управления потоками данных между тремя системами связи:

1. Интеграция с лазером (O2O): Лазерная связь очень чувствительна к точности наведения. Даже микровибрация может прервать луч на доли секунды. DTN позволяет системе O2O прозрачно для пользователя «склеивать» поток данных, несмотря на эти микро-разрывы.
2. Приоритизация: В заголовках Bundle Protocol прописаны приоритеты. Телеметрия (здоровье экипажа) всегда идет «вне очереди» через S-диапазон, в то время как видео 4K может ждать в очереди буфера для передачи через Ka-диапазон или лазер.

Интересные факты

• Скорость 4K: Благодаря лазерной системе O2O, Artemis II может транслировать видео в разрешении 4K прямо из окрестностей Луны. Скорость передачи достигает 260 Мбит/с, что в десятки раз быстрее традиционных радиоканалов для таких расстояний.
• Запланированная тишина: Когда корабль Orion зайдет за обратную сторону Луны, наступит период полного молчания. Радиосигналы не проходят сквозь лунную массу, поэтому связь с Землей прервется примерно на 41 минуту — точно так же, как это было во времена миссий "Аполлон".
• Ювелирная точность: Наведение лазера с Луны на наземную станцию сравнимо с тем, чтобы попасть лучом лазерной указки в монету с расстояния в несколько километров, при этом обе точки (корабль и Земля) движутся с огромной скоростью.
• Кибербезопасность: Лазерная связь гораздо безопаснее радио. Узконаправленный луч практически невозможно перехватить или заглушить со стороны, так как для этого нужно находиться непосредственно на линии передачи сигнала.
• Экономия веса: Оптические системы компактнее и легче радиоантенн аналогичной мощности. Это позволяет высвободить место и массу для научного оборудования или дополнительных запасов для экипажа.
• Имена на борту: Помимо четырех астронавтов, в цифровой памяти системы связи хранятся имена более 5.6 миллиона человек, приславших их в рамках кампании NASA "Send Your Name to the Moon".
