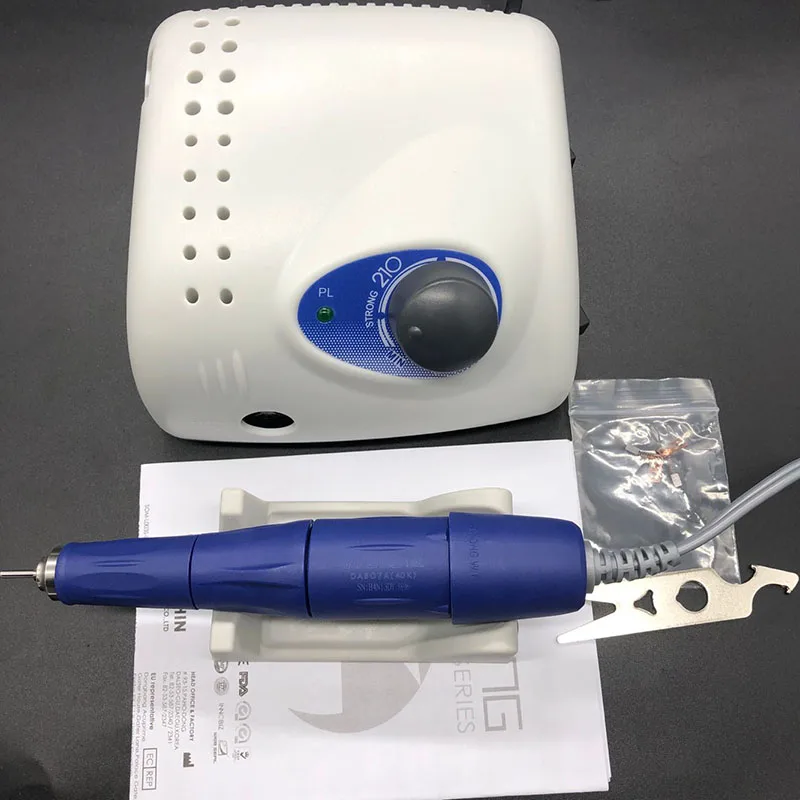

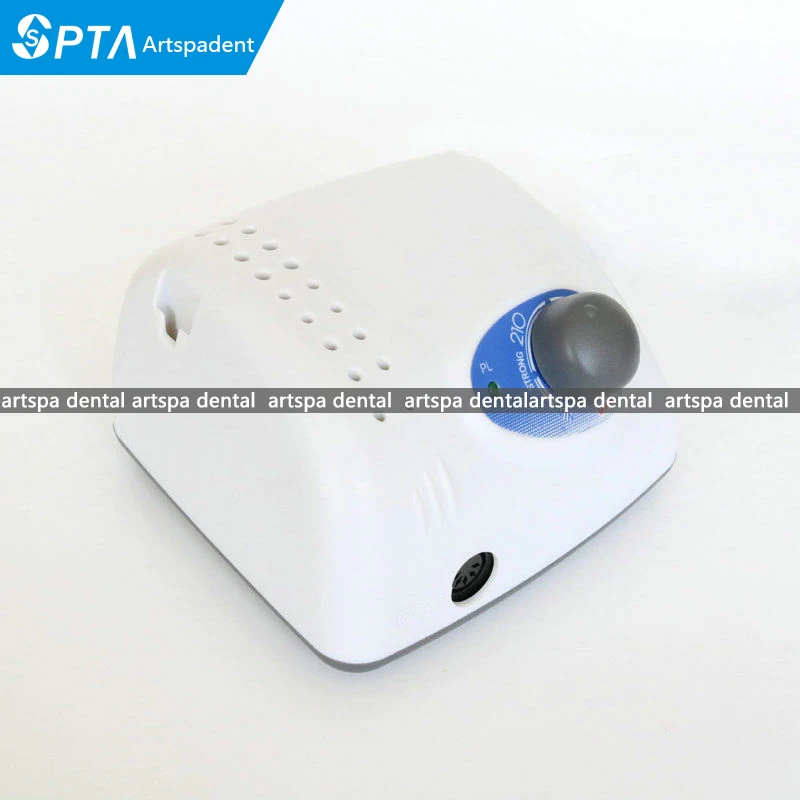

Здравствуйте, помогите пожалуйста разобраться, с такой проблемой сталкиваюсь впервые. У маникюрного аппарата strong 210 слишком низкие обороты, то есть низкие обороты у микромотора. Когда измеряю напряжение на выходе без нагрузки, то показывает что все в порядке, напряжение 32 вольт как и должно, но как только подключаю ручку (микромотор) напряжение падает до 21 вольт и обороты ручки очень низкие. Уже пробовал менять транзистор (bdw 93c ) менял также стабилизатор (lm 317 ) и диодный мост менял и конденсатор, но ничего не помогает напряжение все равно падает.
Файлы:

3778042.jpg (287.2 Kb) · 6288152.jpg (265.8 Kb) · 7876072.jpg (320.3 Kb) · 9082822.jpg (267.5 Kb) · 4065094.jpg (287.8 Kb) · 6709257.jpg (258.2 Kb)

Отредактировал edwyz - Чт, 03.08.2017, 18:24
А на трансформаторе падает? А на конденсаторе падает? Может так и надо? Схему срисуйте и станет понятнее. Там не сложная схема.
edwyz , проверь саму ручку, там несколько вариантов, или всё забито пылью от спиливания ногтей, или к моторчику подкрадывается белый пушистый зверёк Желательно опробовать ручку от другого БП.
Проблема точно не в ручке, пробовал другую ручку (новую) и результат тот-же, напряжение падает и ручка вращается только на половину оборотов. Проблема точно в аппарате.
На трансформаторе напряжение не падает. Я подключал ручку сразу на выходе диодного моста и напряжение не падает, то есть если оставить только трансформатор, диодный мост и ручку все работает.
Надеюсь мост с конденсатором был? Вырисуйте схемку и вам станет понятнее и нам давать советы будет проще.
Спасибо всем за ответы, там причина была в переменном резисторе. Первый раз когда проверял он был исправен, потом когда уже перепробовал все элементы, решил проверить его еще раз и оказалось что причина в нем.
интересные РАДИОСХЕМЫ самодельные
Чт, 03.08.2017, 18:05 | Сообщение # 1

Чт, 03.08.2017, 19:49 | Сообщение # 2

Пт, 04.08.2017, 09:27 | Сообщение # 3

Пт, 04.08.2017, 09:53 | Сообщение # 4

Пт, 04.08.2017, 10:20 | Сообщение # 5

Пт, 04.08.2017, 10:47 | Сообщение # 6

Пт, 04.08.2017, 11:40 | Сообщение # 7

Пт, 18.08.2017, 19:46 | Сообщение # 8

Главная страница форума СХЕМЫ ВОПРОС-ОТВЕТ АКУСТИКА АВТОМАТИКА АВТОМОБИЛИ БЛОКИ ПИТАНИЯ ВЕЛО-МОТО ВИДЕОТЕХНИКА ВЫСОКОЕ НАПРЯЖЕНИЕ ЗАРЯДНЫЕ УСТРОЙСТВА ЗЕЛЁНЫЕ ТЕХНОЛОГИИ ИЗМЕРЕНИЯ КОМПЬЮТЕРНАЯ ТЕХНИКА МЕДИЦИНСКАЯ ТЕХНИКА МЕТАЛЛОИСКАТЕЛИ МИКРОСХЕМЫ НАЧИНАЮЩИМ ОХРАННЫЕ УСТРОЙСТВА ПЕСОЧНИЦА ПРЕОБРАЗОВАТЕЛИ РАДИОПЕРЕДАТЧИКИ РАДИОПРИЁМНИКИ РАДИОБАЗАР РАДИОСОФТ РАЗНОЕ РЕМОНТ ТЕХНИКИ СВЕТОДИОДЫ СООБЩЕСТВА СОТОВАЯ СВЯЗЬ СПРАВОЧНАЯ ИНФОРМАЦИЯ ТЕОРИЯ ТЕХНОЛОГИИ УСИЛИТЕЛИ МАГАЗИНЫ

© 2010-2021 "Радиосхемы". Все права защищены Почта PDA

Яндекс.Браузер с защищённым режимом и быстрой загрузкой сайтов и видео Установить Закрыть 0+ Реклама
2,8 тыс. просмотров Уникальные посетители страницы
2,4 тыс. дочитываний , 88 % Пользователи, дочитавшие до конца
1,5 мин. Среднее время дочитывания публикации
Ох уж эти шлифовальные машинки для маникюра и педикюра strong 204/102L , с дурацкой кнопкой реверса на той же стороне где и кнопка выключения, в итоге перепутав включают реверс, и если не повезло, то сразу выбивает транзистор, но бывает везёт, и транзистор с первого раза переключения реверса не выбивает, и это не повод снова давить реверс.
Сегодня провёл небольшой эксперимент, и на полных оборотах, переключал реверс туда-сюда, в итоге транзистор сгорел на одиннадцатом переключении, очень достойный результат получился, а вот как избежать выхода из строя блока управления мотором Strong-204, расскажу чуть позже.
А теперь немного о самом транзисторе BDW93C, поддельными копиями которого заполнены все радиомагазины , толкают его по цене 45-90 рублей за одну штуку, но радоваться не стоит таким ценам, потому как это подделка, и работают они кое как, до первой малейшей нагрузки, либо снова переключения кнопки реверса на полных оборотах. 12ти Амперный транзистор просто не может стоить такие смешные деньги, оригинальная версия у представителя производителя этих блоков, стоит всего-то 350 рублей, в 4-7 раза дороже подделки.
Так вот, чтобы блоки работали подольше то запомните:
1) Ни за что не давите кнопку реверса, когда ещё крутится фреза (переключать только на полностью остановившемся моторе)
2) Не включать обороты двигателю, пока нет в ручке фрезы (Двигатель также сделан по-идиотски, и без фрезы крутится погано и часто клинит, что приводит к сгоранию транзистора под нагрузкой)
3) Правильно включайте это недоразумение, установите нужное направление кнопкой реверс, выставите регулятор оборотов в ноль, включите кнопку включения.
Данному производителю, очень выгодно, если Ваши блоки Strong 204, будут часто перегорать, по окончанию гарантийного срока. Потому как придётся идти за новым, а он точно такой же отвратительно проработанный.
До новых встреч! Подписывайтесь на канал , и по традиции ниже ещё несколько статей.
