Строение МКС

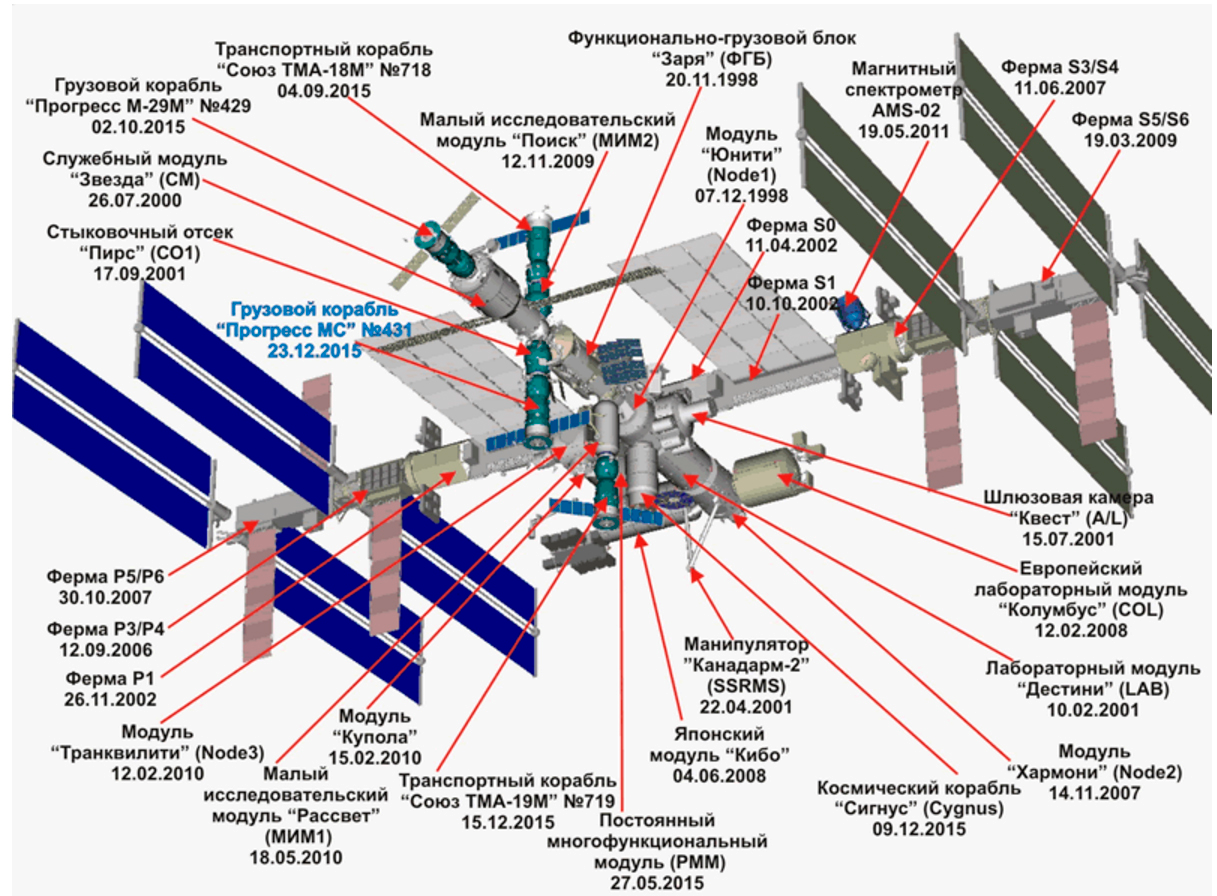

Перед тем как узнать о каждом модуле МКС, советую изучить приведенные ниже картинки.

• «Заря» — функционально-грузовой модуль «Заря», первый из доставленных на орбиту модулей МКС. Масса модуля — 20 тонн, длина — 12,6 м, диаметр — 4 м, объём — 80 м³. Оборудован реактивными двигателями для коррекции орбиты станции и большими солнечными батареями. Срок эксплуатации модуля составит, как ожидается, не менее 15 лет. Американский финансовый вклад в создание «Зари» составляет около 250 млн долл., российский — свыше 150 млн долл.;
• П. М. панель — противометеоритная панель или противомикрометеорная защита, которая по настоянию американской стороны смонтирована на модуле «Звезда»;
• «Звезда» — служебный модуль «Звезда», в котором располагаются системы управления полётом, системы жизнеобеспечения, энергетический и информационный центр, а также каюты для космонавтов. Масса модуля — 24 тонны. Модуль разделён на пять отсеков и имеет четыре стыковочных узла. Все его системы и блоки — российские, за исключением бортового вычислительного комплекса, созданного при участии европейских и американских специалистов;
• МИМ — малые исследовательские модули, два российских грузовых модуля «Поиск» и «Рассвет», предназначенные для хранения оборудования, необходимого для проведения научных экспериментов. «Поиск» пристыкован к зенитному стыковочному узлу модуля Звезда, а «Рассвет» — к надирному порту модуля «Заря»;
• «Наука» — российский многофункциональный лабораторный модуль, в котором предусмотрены условия для хранения научного оборудования, проведения научных экспериментов, временного проживания экипажа. Также обеспечивает функциональность европейского манипулятора;
• Гермоадаптер — герметичный стыковочный переходник, предназначенный для соединения между собой модулей МКС, и для обеспечения стыковок шаттлов;
• «Гармония» — модуль МКС, выполняющий функции жизнеобеспечения. Содержит системы по переработке воды, регенерации воздуха, утилизации отходов и др. Соединён с модулем «Юнити»;
• «Юнити» — первый из трёх соединительных модулей МКС, выполняющий роль стыковочного узла и коммутатора электроэнергии для модулей «Квест», «Нод-3», фермы Z1 и стыкующихся к нему через Гермоадаптер-3 транспортных кораблей;
• «Пирс» — порт причаливания, предназначенный для осуществления стыковок российских «Прогрессов» и «Союзов»; установлен на модуле «Звезда»;
• ВСП — внешние складские платформы: три внешние негерметичные платформы, предназначенные исключительно для хранения грузов и оборудования;
• Фермы — объединённая ферменная структура, на элементах которой установлены солнечные батареи, панели радиаторов и дистанционные манипуляторы. Также предназначена для негерметичного хранения грузов и различного оборудования;
• «Канадарм2», или «Мобильная обслуживающая система» — канадская система дистанционных манипуляторов, служащая в качестве основного инструмента для разгрузки транспортных кораблей и перемещения внешнего оборудования;
• «Декстр» — канадская система из двух дистанционных манипуляторов, служащая для перемещения оборудования, расположенного вне станции;
• «Квест» — специализированный шлюзовой модуль, предназначенный для осуществления выходов космонавтов и астронавтов в открытый космос с возможностью предварительного проведения десатурации (вымывания азота из крови человека);
• «Гармония» — соединительный модуль, выполняющий роль стыковочного узла и коммутатора электроэнергии для трёх научных лабораторий и стыкующихся к нему через Гермоадаптер-2 транспортных кораблей. Содержит дополнительные системы жизнеобеспечения;
• «Коламбус» — европейский лабораторный модуль, в котором, помимо научного оборудования, установлены сетевые коммутаторы (хабы), обеспечивающие связь между компьютерным оборудованием станции. Пристыкован к модулю «Гармония»;
• «Дестини» — американский лабораторный модуль, состыкованный с модулем «Гармония»;
• «Кибо» — японский лабораторный модуль, состоящий из трёх отсеков и одного основного дистанционного манипулятора. Самый большой модуль станции. Предназначен для проведения физических, биологических, биотехнологических и других научных экспериментов в герметичных и негерметичных условиях. Кроме того, благодаря особой конструкции, позволяет проводить незапланированные эксперименты. Пристыкован к модулю «Гармония»;
• «Купол» — прозрачный обзорный купол. Его семь иллюминаторов (самый большой — 80 см в диаметре) используются для проведения экспериментов, наблюдения за космосом и Землёй, при стыковке космических аппаратов, а также как пульт управления главным дистанционным манипулятором станции. Место для отдыха членов экипажа. Разработан и изготовлен Европейским космическим агентством. Установлен на узловой модуль «Транквилити»;
• ТСП — четыре негерметичные платформы, закреплённые на фермах 3 и 4, предназначенные для размещения оборудования, необходимого для проведения научных экспериментов в вакууме. Обеспечивают обработку и передачу результатов экспериментов по высокоскоростным каналам на станцию.
• Герметичный многофункциональный модуль — складское помещение для хранения грузов, пристыкован к надирному стыковочному узлу модуля «Дестини».
• ERA — европейский дистанционный манипулятор, предназначенный для перемещения оборудования, расположенного вне станции. Будет закреплён на российской научной лаборатории МЛМ;
