Средство для борьбы с обрезкой: Camera Tools by ThomThom

Скачать плагин (бесплатно): https://extensions.sketchup.com/en/content/camera-tools

Проблема

Известная проблема при работе с большими по пространству моделями - обрезка (Clipping), когда при приближении к объектам (и отдалении) они обрезаются и не отображаются полностью. Это портит как рабочий процесс (но этим можно совладать штатными средствами), так и готовые сцены, когда нужно их выводить в растровые изображения или в видео. Основная причина обрезки - огромное пространство модели, когда существуют объекты, очень далеко находящиеся от центра координат. Если вы уменьшите модель - уменьшите и обрезку. Но иногда большая модель необходима, например в пейзажах и городском ландшафте.

Решение

Одно из уверенных решений проблемы с помощью бесплатного плагина.

Camera Tools by ThomThom

Сам плагин дает дополнительные инструменты управления параметрами камеры. Мы сосредоточимся только на инструменте исправления клиппинга.

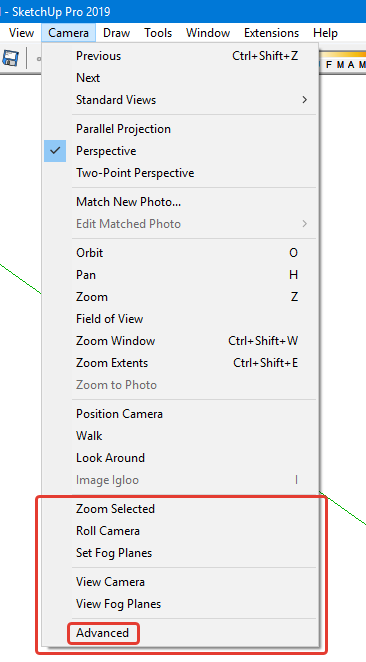

Нас интересует в меню пункт Advanced, который открывает окно настроек:

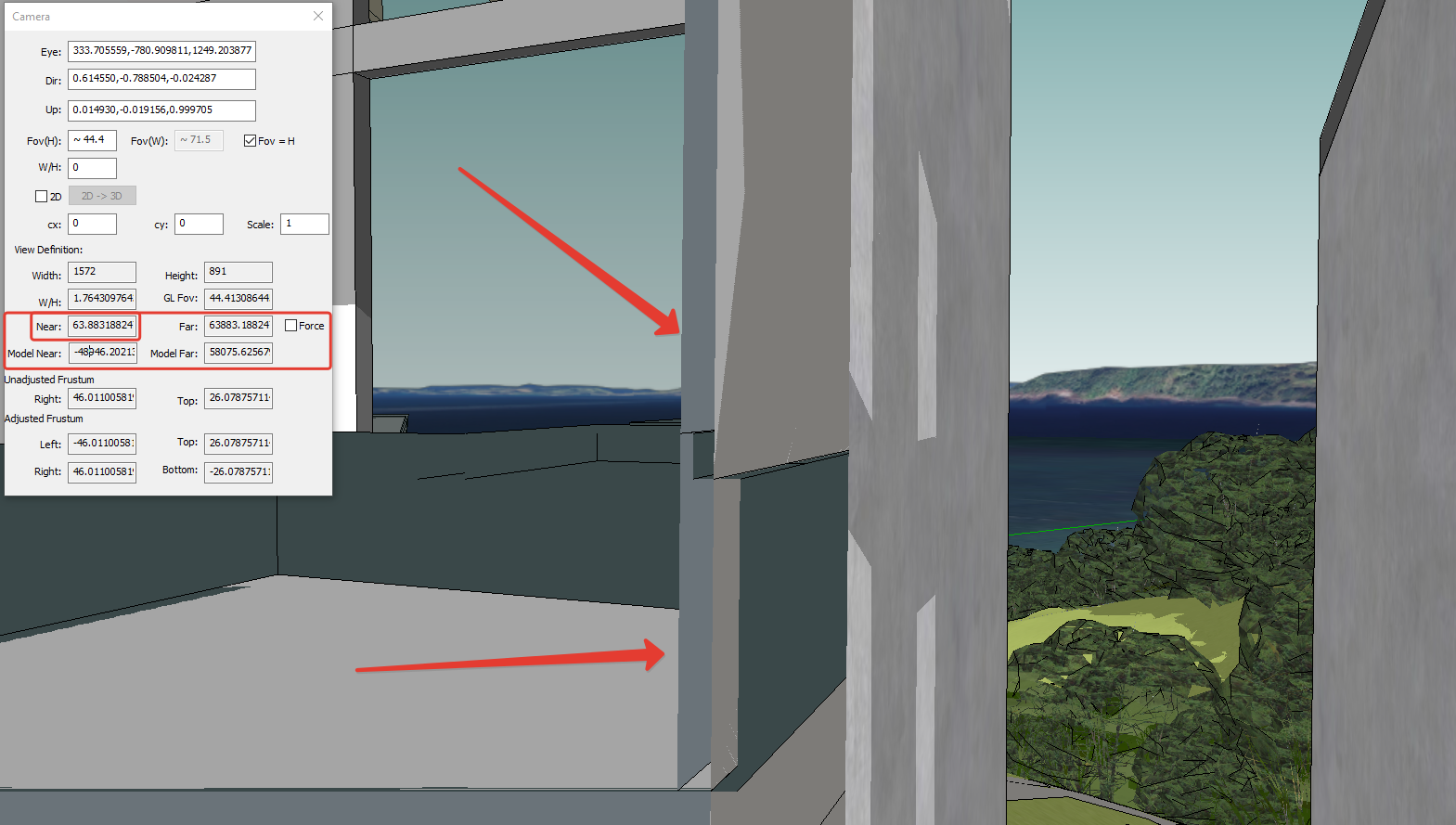

Параметры Near & Far - это плоскости клиппинга, которые осуществляют обрезку. Управление ими рассмотрим на примере модели с далёким горизонтом:

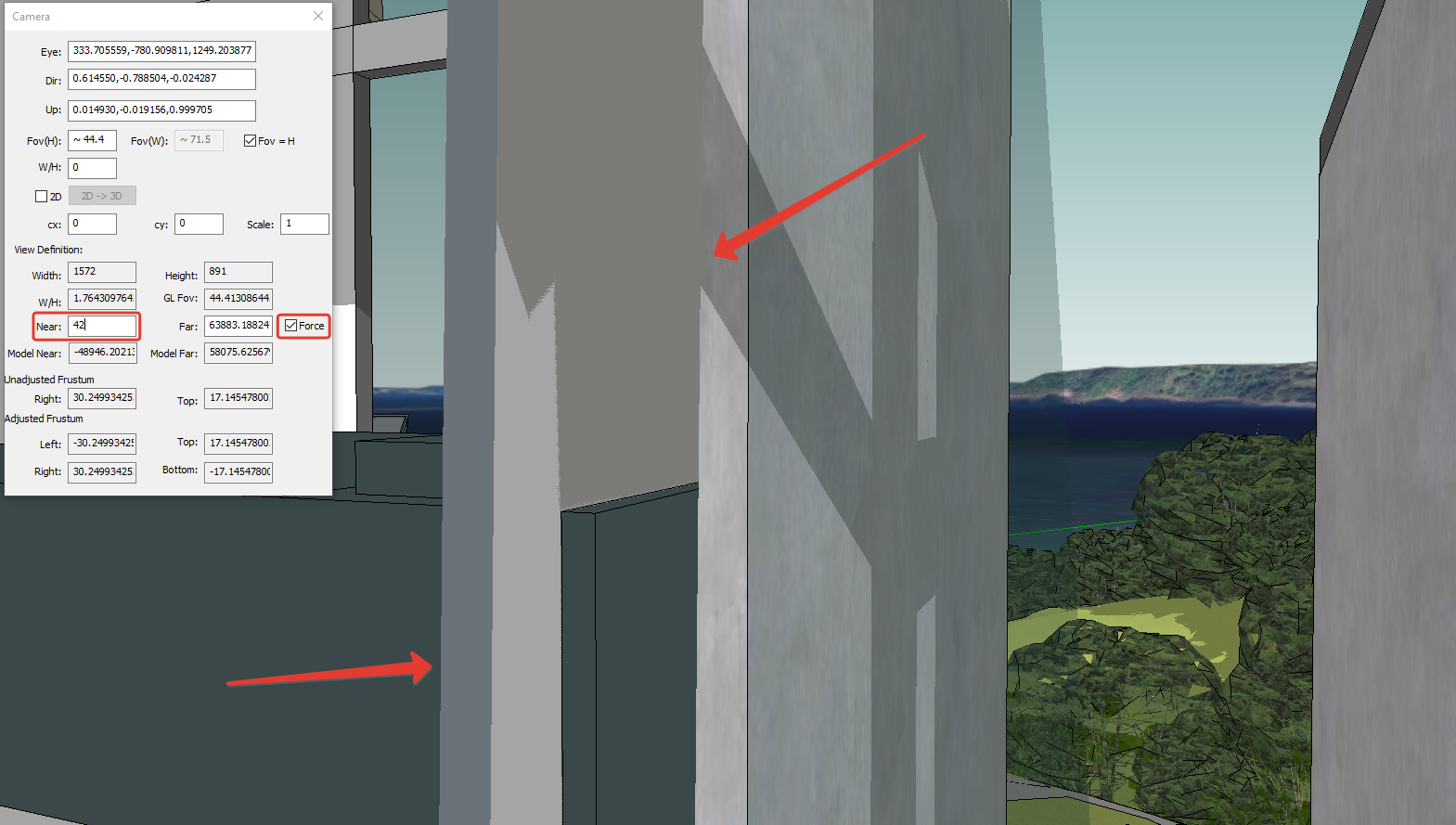

Поставьте галочку у Force, и сможете управлять полоскостями near & far, зафиксировав их значение принудительно:

Подберите параметры near & far по ситуации и забудьте про обрезку!
