Создание кольцевой диаграммы на JavaScript

Создание кольцевой диаграммы на JavaScript

https://t.me/javascriptv

Визуализация данных — процесс не только познавательный, но и довольно забавный. Один из самых простых и увлекательных способов визуализации данных — создание кольцевой диаграммы. Я покажу вам, как без особых усилий построить интерактивную диаграмму на JavaScript.

Кольцевая диаграмма, названная так из-за сходства с кольцом, — это круговая диаграмма с отверстием в центре. Она удобна для представления категорийных данных с умеренным количеством категорий, где каждый сектор представляет собой процент от целого. В этом руководстве мы применим технику построения кольцевых диаграмм для визуализации количества побед, одержанных на турнирах Большого шлема легендой тенниса Роджером Федерером. Таким образом, у вас будет реальный пример для практики и совершенствования своих навыков.

Я буду сопровождать вас на каждом этапе, обеспечивая непрерывность обучения. В итоге вы приобретете все навыки и знания, необходимые для создания на JS персонализированных кольцевых диаграмм. Итак, отправимся прямо сейчас в это увлекательное путешествие!

Предварительный обзор кольцевой диаграммы

Создание кольцевой диаграммы на JavaScript в четыре этапа

Посмотрим, как быстро и легко создать визуально красивую и функциональную кольцевую диаграмму на JavaScript. Этот процесс можно разделить на четыре этапа:

  1. Создание базовой HTML-страницы.
  2. Включение необходимых JavaScript-файлов.
  3. Добавление данных.
  4. Написание JS-кода.

1. Создание базовой HTML-страницы

Для начала создадим базовую HTML-страницу с элементом <div> для размещения кольцевой диаграммы. Дадим ей идентификатор. Установим ширину и высоту на 100% без полей и отступов, чтобы диаграмма отображалась во весь экран.

<html>
  <head>
    <title>JavaScript Donut Chart</title>
    <style type="text/css">
        html, body, #container {
          width: 100%; height: 100%; margin: 0; padding: 0;
        }
    </style>
  </head>
  <body>
    <div id="container"></div>
  </body>
</html>

2. Включение необходимых JavaScript-файлов

JS-библиотеки для визуализации данных предоставляют готовые к использованию функции, которые упрощают разработку диаграмм даже тем, кто не обладает продвинутыми техническими навыками. Несмотря на большое количество JS-библиотек, основные принципы их работы одинаковы.

В этом руководстве мы будем использовать JS-библиотеку под названием AnyChart. Это простой и гибкий инструмент визуализации данных. Чтобы построить кольцевую диаграмму на JavaScript, нужно включить два скрипта в раздел <head> HTML-страницы.

<html>
  <head>
    <title>JavaScript Donut Chart</title>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-core.min.js"></script>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-pie.min.js"></script>
    <style type="text/css">
      html, body, #container {
        width: 100%; height: 100%; margin: 0; padding: 0;
      }
    </style>
  </head>
  <body>
    <div id="container"></div>
    <script>
      // Весь код для кольцевой диаграммы на JS будет помещен сюда
    </script>
  </body>
</html>

3. Добавление данных

Итак, посмотрим на состав титулов Роджера Федерера в турнирах Большого шлема.

Добавим данные (взятые из Википедии) в виде простого массива:

var data = anychart.data.set([
  ["Wimbledon", 8],
  ["Australian Open", 6],
  ["US Open", 5],
  ["Roland Garros", 1]
]);

4. Написание JS-кода

А вот и самая интересная часть: визуализация данных путем создания кольцевой диаграммы с помощью всего нескольких строк кода JavaScript.

Сперва добавим функцию anychart.onDocumentReady(), которая обеспечивает готовность веб-страницы к выполнению кода. Остальной JS-код должен быть размещен внутри этой функции. Начнем с задания данных:

anychart.onDocumentReady(function () {
  var data = anychart.data.set([
    ["Wimbledon", 8],
    ["Australian Open", 6],
    ["U.S. Open", 5],
    ["French Open", 1]
  ]);
});

Теперь в той же функции создадим круговую диаграмму и определим внутренний радиус, чтобы придать ей вид кольца.

var chart = anychart.pie(data)
  .innerRadius('50%');

Дадим заголовок визуализации. Затем установим контейнер и создадим диаграмму.

chart.title('Grand Slam Titles Won by Roger Federer');
chart.container('container');
chart.draw();

Вы можете посмотреть интерактивную версию со всем кодом на playground и даже нажать на секторы, чтобы увидеть анимацию. Также обратите внимание на автоматически сгенерированную легенду. Просто щелкните по ней!

<html>
  <head>
    <title>JavaScript Donut Chart</title>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-core.min.js"></script>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-pie.min.js"></script>
    <style type="text/css">
      html, body, #container {
        width: 100%; height: 100%; margin: 0; padding: 0;
      }
    </style>
  </head>
  <body>
    <div id="container"></div>
    <script>
      anychart.onDocumentReady(function () {
        // добавляем данные
        var data = anychart.data.set([
          ["Wimbledon", 8],
          ["Australian Open", 6],
          ["U.S. Open", 5],
          ["French Open", 1]
        ]);
        // создаем экземпляр круговой диаграммы с переданными данными
        var chart = anychart
          .pie(data)
          // устанавливаем внутренний радиус для создания кольцевой диаграммы
          .innerRadius("55%");
        // устанавливаем заголовок диаграммы
        chart.title("Grand Slam Titles Won by Roger Federer");
        // устанавливаем идентификатор контейнера для диаграммы
        chart.container("container");
        // строим получившуюся диаграмму
        chart.draw();
      });
    </script>
  </body>
</html>

Теперь, когда у нас есть кольцевая диаграмма, сделаем ее еще круче и привлекательнее. Вот как можно настроить диаграмму.

Настройка кольцевой диаграммы

При работе с JavaScript-библиотеками визуализации данных можно быстро создавать диаграммы и гибко настраивать их по своему вкусу. В случае с кольцевой диаграммой доступны многочисленные опции для повышения уровня ее эстетической привлекательности и информативности. В следующем разделе рассмотрим различные варианты настройки. Они помогут создавать визуально впечатляющие и насыщенные информацией JS-диаграммы.

Изменение цветовой палитры

Чтобы добавить визуальной целостности, раскрасим секторы диаграммы в соответствии с цветами логотипов соответствующих турниров Большого шлема. Этого можно достичь, определив необходимые цвета и установив цветовую палитру диаграммы.

// создаем цветовую палитру
var palette = anychart.palettes.distinctColors();

// добавляем цвета в соответствии с брендами
palette.items([
  { color: "#563783" },
  { color: "#1b8cca" },
  { color: "#022789" },
  { color: "#d35220" }
]);

// создаем экземпляр кольцевой диаграммы с переданными данными
var chart = anychart
  .pie(data)
  // устанавливаем внутренний радиус для создания кольцевой диаграммы
  .innerRadius("50%")
  // настраиваем цветовую палитру
  .palette(palette);

Установка меток

Поскольку в этой кольцевой диаграмме всего четыре категории, можно добавить название каждого турнира Большого шлема прямо на соответствующий сектор. Мы также можем отключить автоматическую легенду, поскольку в данной ситуации она не нужна.

chart.labels().format("{%x}: {%y}").fontSize(14);
chart.legend(false);

Изменение вида сектора при клике

В качестве дополнительной настройки изменим внешний вид сектора, на который кликаем мышью. Вместо поведения по умолчанию, сделаем так, чтобы при клике все секторы выглядели одинаково.

// установить заливку при выборе
chart.selected().fill("#007247");

// настройка контура при выборе
chart
  .selected()
  .outline()
  .fill(function () {
    return anychart.color.lighten("#007247", 0.55);
  });

Благодаря этим небольшим, но значимым изменениям, кольцевая диаграмма стала выглядеть более персонализированной.

Добавление контента в центр диаграммы

Для достижения максимальной информативности кольцевой диаграммы можно использовать ее центральную часть, которая обычно пуста. Добавим дополнительную информацию, поместив в центр отдельную метку. Воспользуемся HTML для стилизации текста, установим высоту и ширину на 100% и разместим контент в центре диаграммы.

// создание отдельной метки
var label = anychart.standalones.label();

label
  .useHtml(true)
  .text(
    '<span style = "color: #313136; font-size:18px;">Total titles: 20</span>' +
      '<br><br><span style = "color: #313136; font-size:18px;">Total finals: 41</span>'
  )
  .position("center")
  .anchor("center")
  .hAlign("center")
  .vAlign("middle");

label.width("100%");
label.height("100%");

// устанавливаем метку как контент в центре
chart.center().content(label);

Улучшение всплывающей подсказки и заголовка

В качестве заключительных шагов оптимизируем всплывающую подсказку кольцевой диаграммы, включив процентное значение вместе с названием турнира Большого шлема на метке.

chart.tooltip().format("Percent of total wins: {%PercentValue}%");

Улучшим заголовок диаграммы и добавим подзаголовок, включив HTML-форматирование.

chart
    .title()
    .enabled(true)
    .useHtml(true)
    .text(
      '<span style = "color: #111; font-size:20px; margin-bottom:10px; dy:20px">Grand Slam Titles Won by Roger Federer</span>' +
        '<br/><span style="color:#007247; font-size: 15px;">The French Open (Roland-Garros) is apparently his least favorite major</span>'
    );

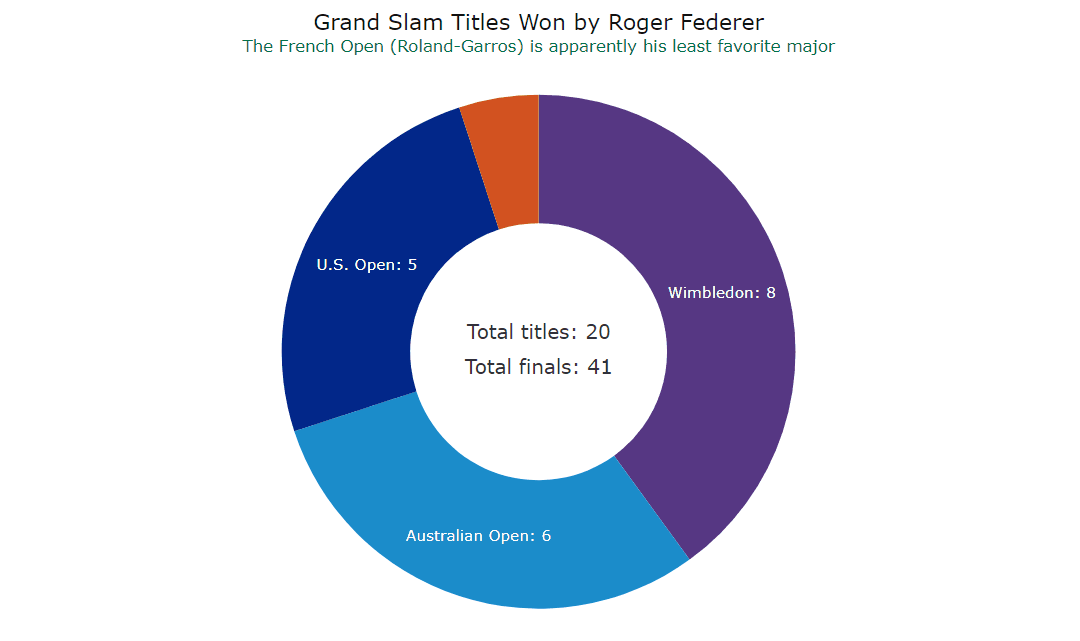

Мы создали кольцевую JS-диаграмму, отвечающую всем современным требованиям! Вы можете найти финальную версию кода для этого примера визуализации данных ниже и поэкспериментировать с ним в песочнице.


<html>
  <head>
    <title>JavaScript Donut Chart</title>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-core.min.js"></script>
    <script src="https://cdn.anychart.com/releases/8.11.1/js/anychart-pie.min.js"></script>
    <style type="text/css">
      html, body, #container {
        width: 100%; height: 100%; margin: 0; padding: 0;
      }
    </style>
  </head>
  <body>
    <div id="container"></div>
    <script>
      anychart.onDocumentReady(function () {
        // добавляем данные
        var data = anychart.data.set([
          ["Wimbledon", 8],
          ["Australian Open", 6],
          ["U.S. Open", 5],
          ["French Open", 1]
        ]);
        // создаем цветовую палитру
        var palette = anychart.palettes.distinctColors();
        // добавляем цвета в соответствии с брендами
        palette.items([
          { color: "#563783" },
          { color: "#1b8cca" },
          { color: "#022789" },
          { color: "#d35220" }
        ]);
        // создаем экземпляр кольцевой диаграммы с переданными данными
        var chart = anychart
          .pie(data)
          // устанавливаем внутренний радиус для создания кольцевой диаграммы
          .innerRadius("50%")
          // устанавливаем цветовую палитру
          .palette(palette);
        // устанавливаем положение меток
        chart.labels().format("{%x}: {%y}").fontSize(14);
        // отключаем легенду
        chart.legend(false);
        // установка заливки при выборе
        chart.selected().fill("#007247");
        // настройка контура при выборе
        chart
          .selected()
          .outline()
          .fill(function () {
            return anychart.color.lighten("#007247", 0.55);
          });
       // создание отдельной метки
        var label = anychart.standalones.label();
        label
          .useHtml(true)
          .text(
            '<span style = "color: #313136; font-size:18px;">Total titles: 20</span>' +
              '<br><br><span style = "color: #313136; font-size:18px;">Total finals: 41</span>'
          )
          .position("center")
          .anchor("center")
          .hAlign("center")
          .vAlign("middle");
        label.width("100%");
        label.height("100%");
        // установка метки в качестве контента по центру
        // форматирование всплывающей подсказки
        chart.tooltip().format("Percent of total wins: {%PercentValue}%");
        // установка заголовка диаграммы
        chart
          .title()
          .enabled(true)
          .useHtml(true)
          .text(
            '<span style = "color: #111; font-size:20px; margin-bottom:10px; dy:20px">Grand Slam Titles Won by Roger Federer</span>' +
              '<br/><span style="color:#007247; font-size: 15px;">The French Open (Roland-Garros) is apparently his least favorite major</span>'
          );
        // установка идентификатора контейнера для диаграммы
        chart.container("container");
        // создание получившейся диаграммы
        chart.draw();
      });
    </script>
  </body>
</html>

Заключение

Создание и настройка кольцевой диаграммы в JS не требуют особых усилий. Несмотря на свою простоту, кольцевые диаграммы широко используются, что делает их отличным вариантом для новичка, приступающего к освоению визуализации данных.
