SmartBox Flash - добавляем антенны
@tpw74Специально для https://t.me/smartbox_flash
С целью эксперимента по усилению мощности сигнала wifi 5ггц на Aliexpress были приобретены такие двухдиапазонные антенки:
На всякий случай оставлю ссылку на этот товар, но в принципе можно любую подобную заказать, кому что нравится, как говорится.
https://a.aliexpress.com/_An4rde
Когда заказывал, наверное рука дрогнула, почему то заказал 5 шт... На всякий случай напомню - на доработку одного SB Flash нужно две антенки.
Всё это была присказка, а теперь начинается и наша сказка, а вернее -
ФОТООТЧЕТ ПО УСТАНОВКЕ АНТЕНН
Для установки нам потребуются сам Flash, антенки
и кое какие инструментики, а так же двухсторонний скотч.
Откручиваем 4 винтика на задней крышке.
Аккуратно отверточкой или пластиковой картой отгибаем стенки корпуса, чтобы отошли пластиковые защёлки.
На фото ниже видно, в каких местах крышки они находятся.
Пластик очень прочный, не ломкий, крепления отщелкиваются довольно просто, поломать можно только если совсем руки кривые.
После снятия крышки плата легко вынимается, просто переверните и она выпадет.
Снимаем заводские пигтэйлы, я аккуратно поддел отверточкой -
Чтобы снятыми контактами не замкнуть ничего на плате, изолируем.
Я использовал тот же 2-х сторонний скотч, но в принципе можно изолентой или чем вам угодно.

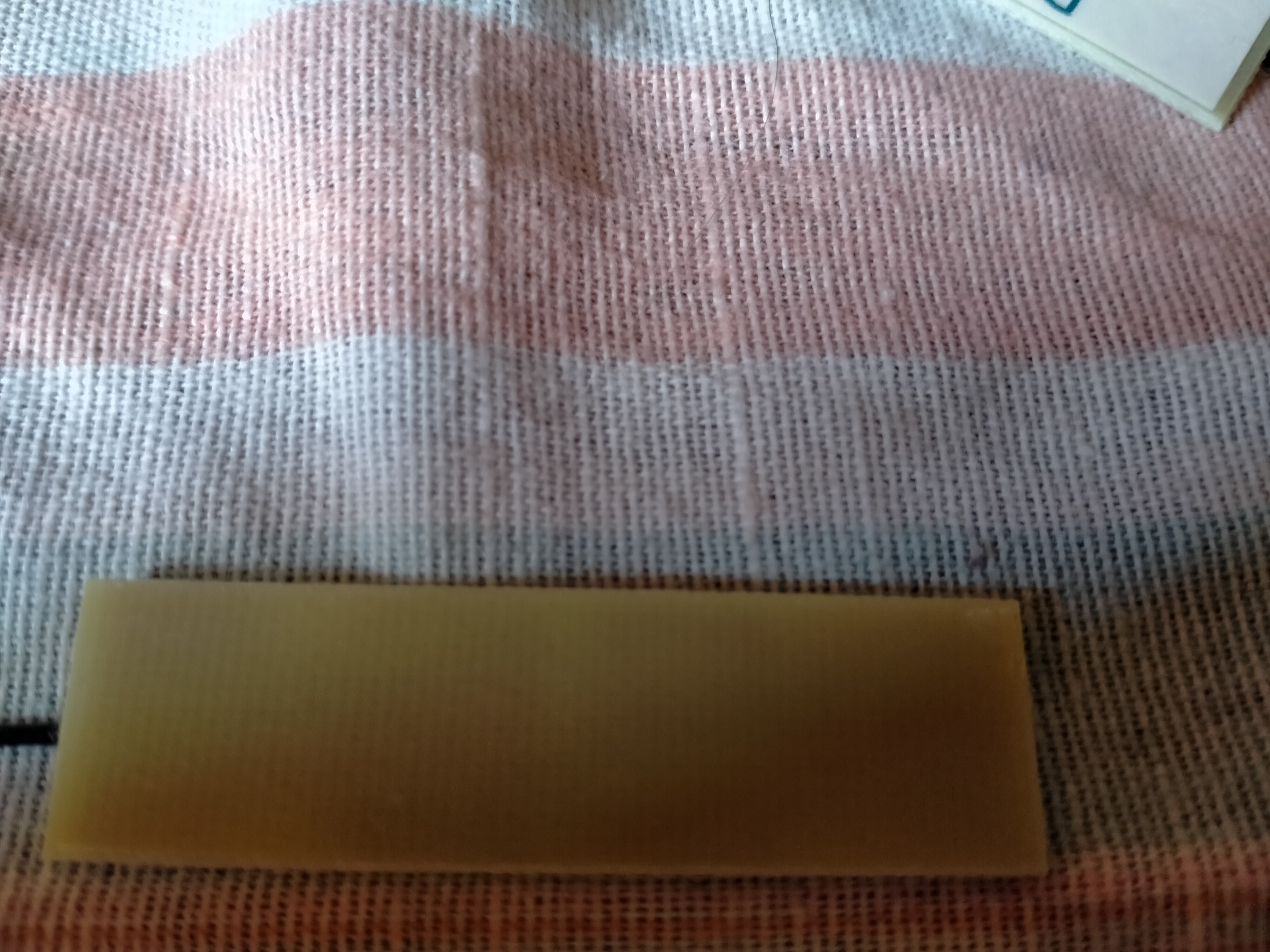

Теперь надо подготовить сами антенки к приклеиванию.
На них уже нанесен клейкий слой, но так как у нас сам корпус не ровный, то он очень плохо держался.
Я рекомендую поверх существующего клейкого слоя наклеить двухсторонний скотч, держаться будет намного лучше.
Подготовительные работы окончены, теперь приступаем к установке и подключению антенн. Можете обезжирить поверхность, я просто протер тряпочкой от пыли.

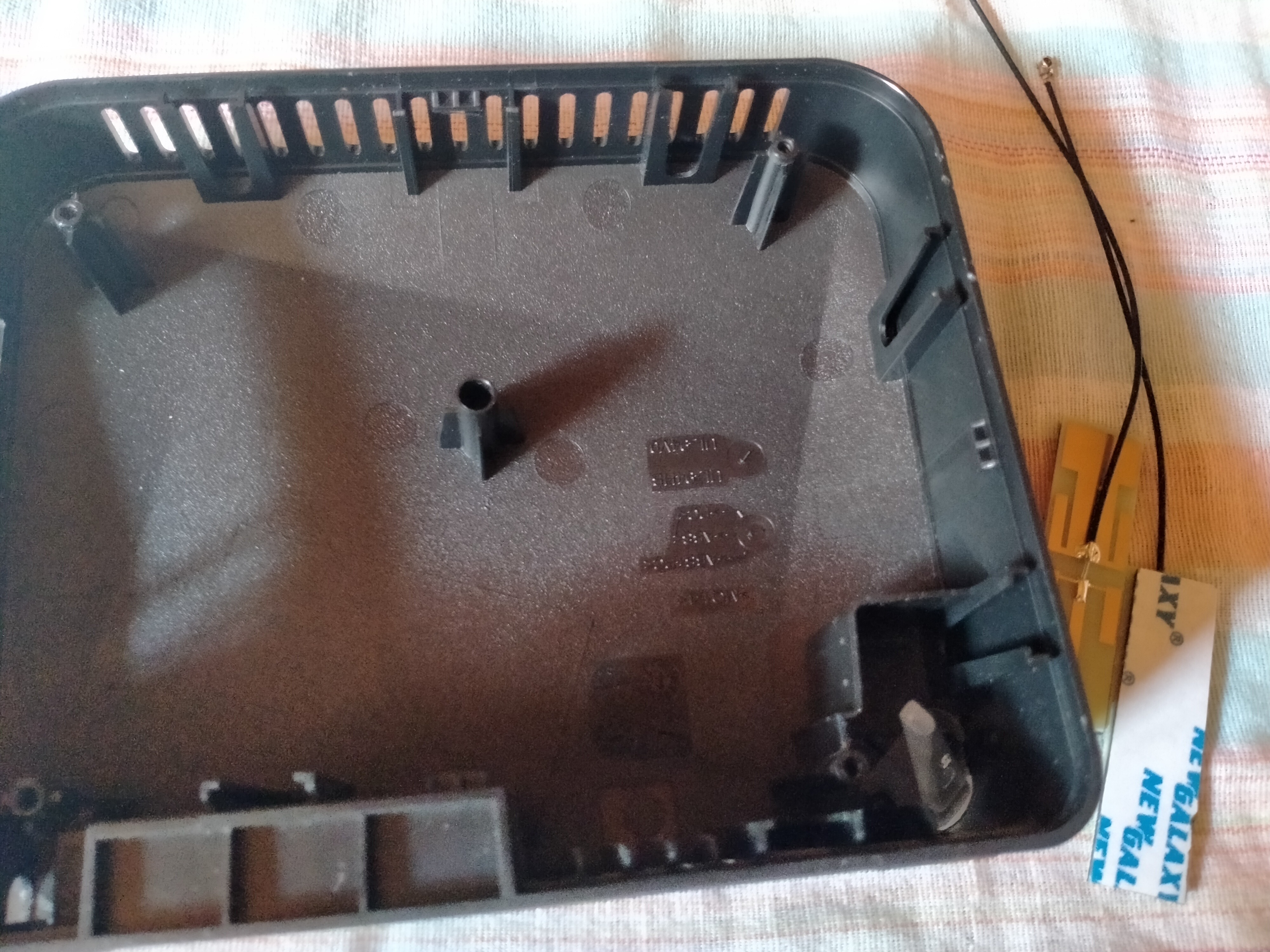

Ну и наконец - приклеиваем. Места выбраны чтобы по возможности максимально не мешать 2.4 ГГц антеннам на печатной плате и чтобы кабель пигтейлов хорошо ложился на своё место.
Можете поэкспериментировать и выбрать другие места, но я два своих Flash уже так сделал, мне нравится результат. 😁
Фото крупнее:

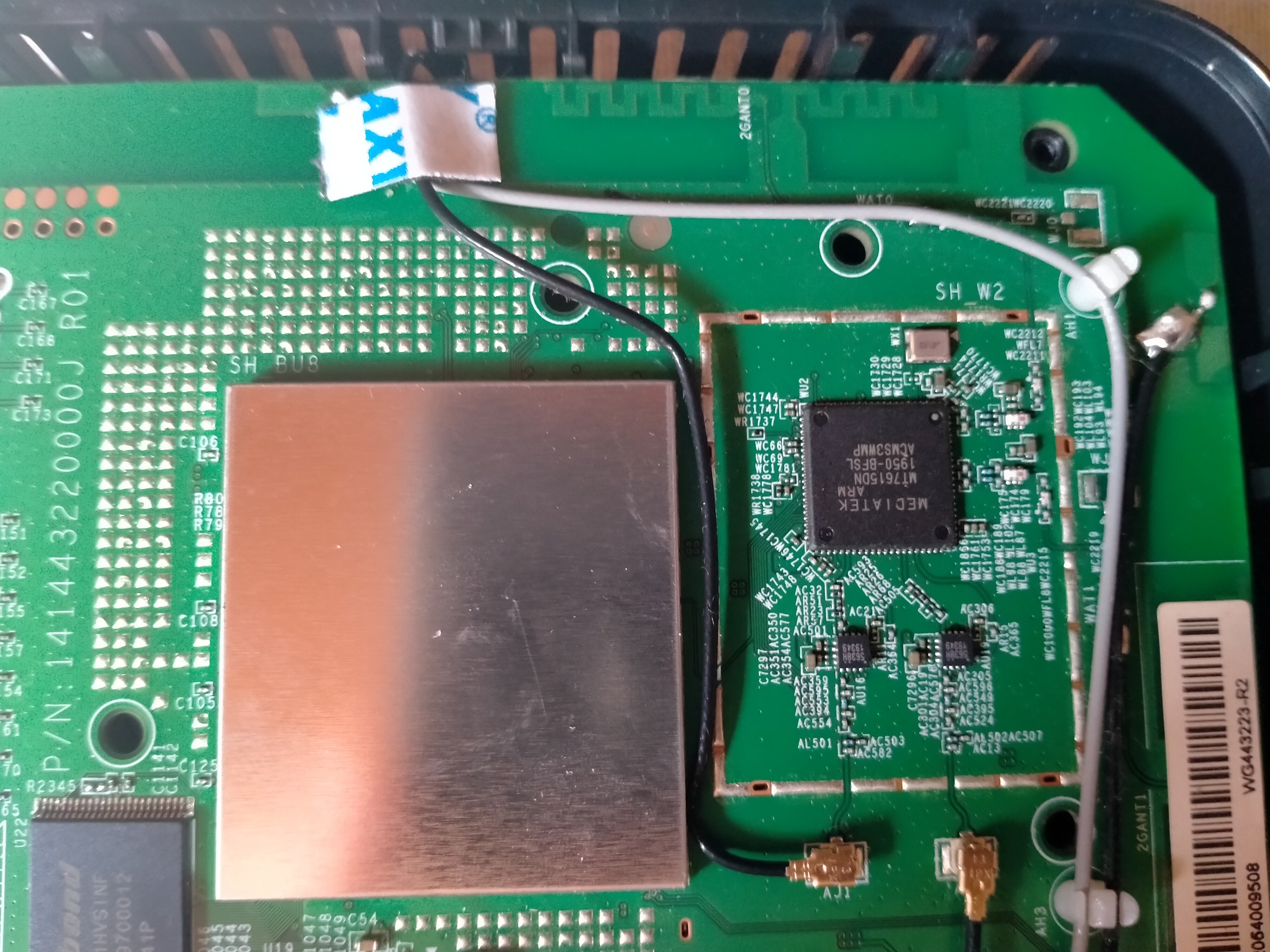

Аккуратно ставим на место плату, надо попасть в пазы кнопкой reset и usb разъемом. Защёлкиваем на место новые пигтэйлы.
То же, крупнее:
Я немножко подклеил скотчем, чтобы провода не болтались. Готово, можно собирать и пробовать более мощный сигнал!
Спасибо за внимание!
Статья написана по наводке Злого @nokon3 и при поддержке @Sedy_Sergey.
-----
А вот здесь отчёт по доработке охлаждения (установка радиаторов)
