Сетевые устройства
𝔯𝔱_𝔣𝔞𝔫Доступны различные сетевые устройства и множество терминов. Давайте подробней узнаем о них.
Хаб или концентратор.
Это очень старое сетевое устройство, которое уже никто не использует, но оно нам необходимо для понимания всей сути построения сетей. Хаб (Hub) или концентратор – это устройство с несколькими сетевыми портами, которое начинает транслировать данные сразу от одного порта на все. Пока ничего не понятно? – сейчас расскажу на примере.
Представим, что у нас есть сеть из 5 компьютеров, которые подключены сразу к одному хабу. Чисто внешне он ничем не отличается от коммутатора или даже роутера. Вот у нас есть 5 портов и к каждому подключен свой ПК.
Если один компьютер попытается отправить письмо или сообщение на третий комп, то когда сообщение достигнет сетевого хаба – он продублирует это сообщение и отправит на все компьютеры разом. Проблема такой сети в том, что, если компьютеры будут активно общаться – сеть может в какой-то момент времени начать зависать и тупить, из-за того что хаб будет умножать каждое сообщение на 5. Именно поэтому его перестали использовать, и сейчас это устройство крайне редко встречается в сетях.
Коммутатор

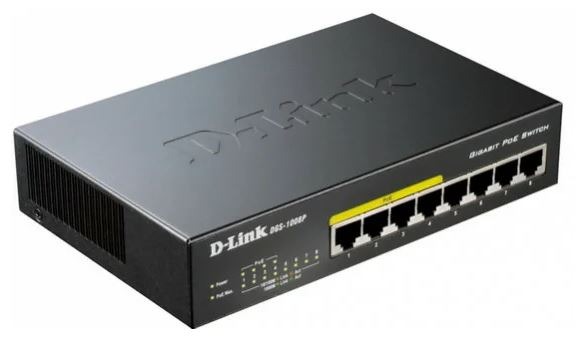

Коммутатор или свич (Switch) – это очередное сетевое устройство, которое предназначено для построения локальных сетей. С виду оно ничем не отличается от того же хаба и имеет несколько сетевых LAN портов. Самое главное отличие коммутатора от хаба в том, что он грамотно отправляет и перераспределяет трафик в сети. То есть если компьютер с первого порта отправил сообщение на комп, подключенный к 5 порту, то коммутатор отправляет данные не на все порты как хаб, а только на нужный порт.
Но как коммутатор понимает на какой порт отправлять данные? – Для этого внутри у него есть таблица коммутации. В ней записаны номера портов, а также MAC-адреса подключенных компьютеров. МАК-адрес состоит из букв и цифр и является уникальным для каждого сетевого устройства.
Но самое главное в том, что МАК-адрес (физический адрес) назначается и присваивается изготовителем при конструкции его на заводе – это тоже очень важно. Коммутатор работает на канальные уровни модели OSI и передает в сети кадры.
Коммутаторы бывают неуправляемыми (DES-1008C) и управляемыми (DES-1210-28-ME).
Маршрутизатор
Роутер или маршрутизатор – это устройство, которое также учувствует в построении сетей. Но имеет более сложную систему. Если коммутатор работал с таблицами коммутации и МАК-адресами, то маршрутизатор работает с таблицей маршрутизации. Таблица маршрутизации – может хранить в себе не только МАК-адреса, но также IP. Именно IP адресацию и использует роутер для общения.
Помимо всего прочего роутер чаще всего работает в сети как шлюз. Сейчас попытаюсь объяснить, что это такое на обычном примере. Скорее всего дома у вас уже есть домашний Wi-Fi роутер. Обычно провайдер прокидывает интернет-кабель в квартиру. Конечно подобный провод можно вставить просто напрямую в комп, но тогда интернетом будет пользоваться только один человек.
Встает вопрос: как поделиться интернетом со всеми жителями квартиры? – вот для этого и используют маршрутизатор.

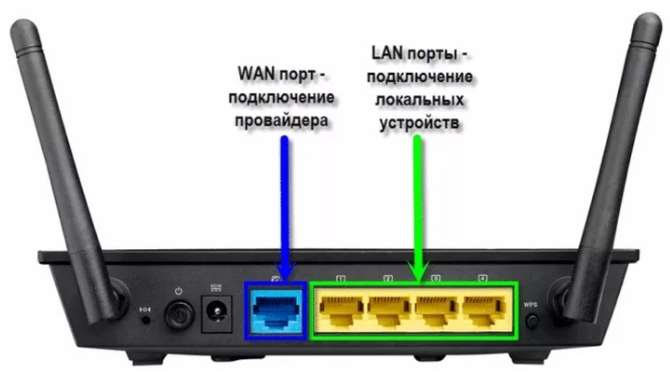

- Интернет кабель подключают в специальный WAN порт.
- К локальным LAN портам можно подключить устройства локальной сети: компьютеры, ноутбуки, камеры видеонаблюдения, сетевые принтеры, телевизоры и многое другое.
- Чаще всего такие роутеры имеют на своем борту Wi-Fi модуль, который позволяет подключать к локальной сети и другие устройства буквально по воздуху: телефоны, планшеты и т.д.
- Итог такой: интернет у нас заходит в роутер через кабель, а далее маршрутизатор грамотно его распределяет на все устройство.
Задача роутера в том, чтобы все запросы и ответы доходили нужному адресату – что-то подобное мы видели и в коммутаторе. Также он грамотно работает шлюзом между двумя сетями. У роутера обычно есть два IP адреса: внешний и внутренний. Внешний чаще всего выдается провайдером, а внутренний вы можете задать самостоятельно.
Также роутер выступает в качестве DHCP-сервера, и он может самостоятельно выдавать IP адреса всем, подключенным локальным устройствам. Как видите у роутера куда более сложная работа. Также внутри у подобных аппаратов стоит очень сложная операционная система, которая имеет широкий функционал: от настройки VPN до фильтрации и родительского контроля.
Главные отличия
Так в чем же разница между маршрутизатором, коммутатором и хабом? – давайте подытожим.
- Хаб – старый аппарат, которое при отправке сообщения отправляет его на все подключенные сетевые устройства. Не имеет каких-то сложных систем настроек и работает примитивно.
- Коммутатор – служит для построения локальных сетей. Работает с таблицей коммутации, которая основана на MAC-адресах. Не имеет сложной операционной системы, а настройку чаще всего делают через консоль. Работает на канальном уровне и общение идет с помощью кадров. Не может выступать в качестве DHCP-сервера, который раздает IP адреса.
- Роутер – чаще используется как для построения локальной сети, а также для работы шлюза. Может работать сразу с несколькими сетями, грамотно распределяя трафик между всеми устройствами. Имеет сложную операционную систему с настройками, где вы можете настроить фильтр сайтов, подключиться к VPN, задать жесткое ограничение по использованному трафику, настроить принт-сервер, изменить конфигурацию Wi-Fi и многое другое. Работает с IP-адресацией на сетевом уровне.
В домашних условиях используют именно маршрутизатор. Коммутаторы же чаще всего ставят на предприятиях, там где нужно подключить сразу большое количество сетевых устройств и компьютеров. Также коммутатор не работает с интернетом – именно поэтому его нет смысла устанавливать дома. Аналогично на предприятиях устанавливают и роутеры, которые помогают распределять трафик между несколькими сетями. Основная разница между коммутатором и маршрутизатором в том, что они выполняют разную функцию в сети.
Что взять для дома? Лучше всего приобрести себе хороший роутер. Коммутатор вам явно не нужен, так как он не работает с интернет-сетью.
