Анимирование секущей плоскости в SketchUp без плагинов

disclaimer

Здесь - описание общих принципов и основного алгоритма (не пошаговая инструкция). Это значит, что оно рассчитано на более менее опытного пользователя SketchUp, который понимает основные логическте механизмы программы и который самостоятельно разберется с детализацией своих действий. Если у вас недостаточно опыта, то в случае отрицательного результата (или когда что-то сломается) - вам будет сложнее обнаружить где вы ошиблись.

Понимание

Что было проще схватить все нюансы метода, вот основные четыре вещи, которые нужно понимать:

Первое, и самое главное: весь трюк основан на странности поведения секущей плоскости в момент анимировнного перехода от одной сцены к другой, а именно: SketchUp анимирует переход состояния секущей плоскости из включенного в выключенное (не совсем понятно зачем это сделано, и иногда кажется что это тот самый случай, когда можно сказать "не баг, а фича").

Ещё раз:

вы не передвигаете секущую плоскость - вы активируете и дезактивируете ее, а SketchUp рисует переход между этими состояниями, который выглядит как перемещение плоскости

🤷🏻‍♂

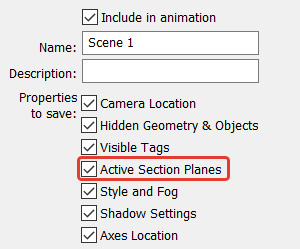

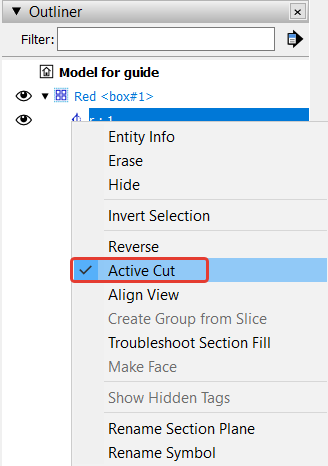

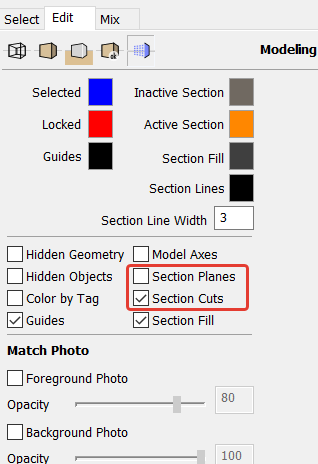

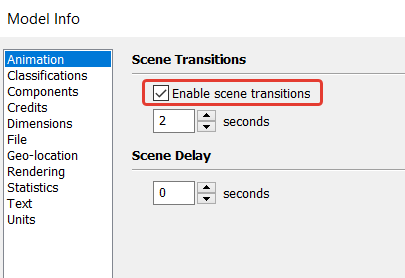

Второе. Необходимо, что бы Сцены (Scene), стили (Style) и анимация (Scene Transitions) были корректно настроены, а также нужно помнить, что для вкл/выкл секущей плоскости нужно использовать команду Active Cut, а не Hide или скрытие обьекта в Outliner

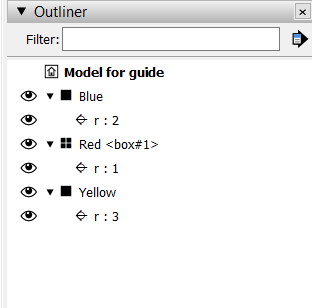

Третье. Вкладывайте секущие плоскости в группы что бы изолировать влияние разреза на модель и получать сложные эффекты анимации нескольких секущих плоскостей. Этим вы можете режиссировать появление и исчезание множества объектов модели. Тут важно только следить за "запоминанием" (update scene) состояния каждой секущей плоскости в каждой сцене, если их будет много.

Четвертое. Ограничения. Вы не можете точно определять одну из двух крайних точек положения секущей плоскости.

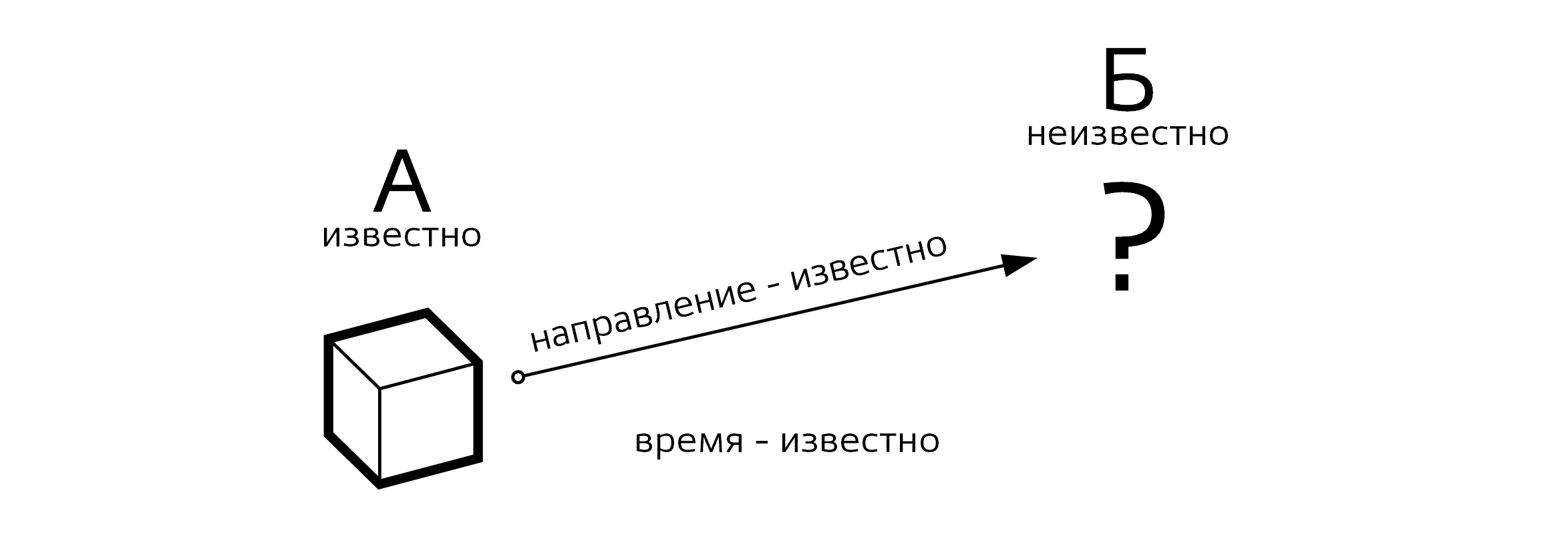

Представьте, что вам нужно переместить объект из точки А в точку Б:

Вы МОЖЕТЕ: определить одну из точек, можете определить вектор перемещения (перпендикуляр), а также время самого перемещения.

Но, вы НЕ ОПРЕДЕЛЯЕТЕ: вторую точку, а также скорость перемещения (как зависимость расстояния и времени, первое из которых - неизвестно).

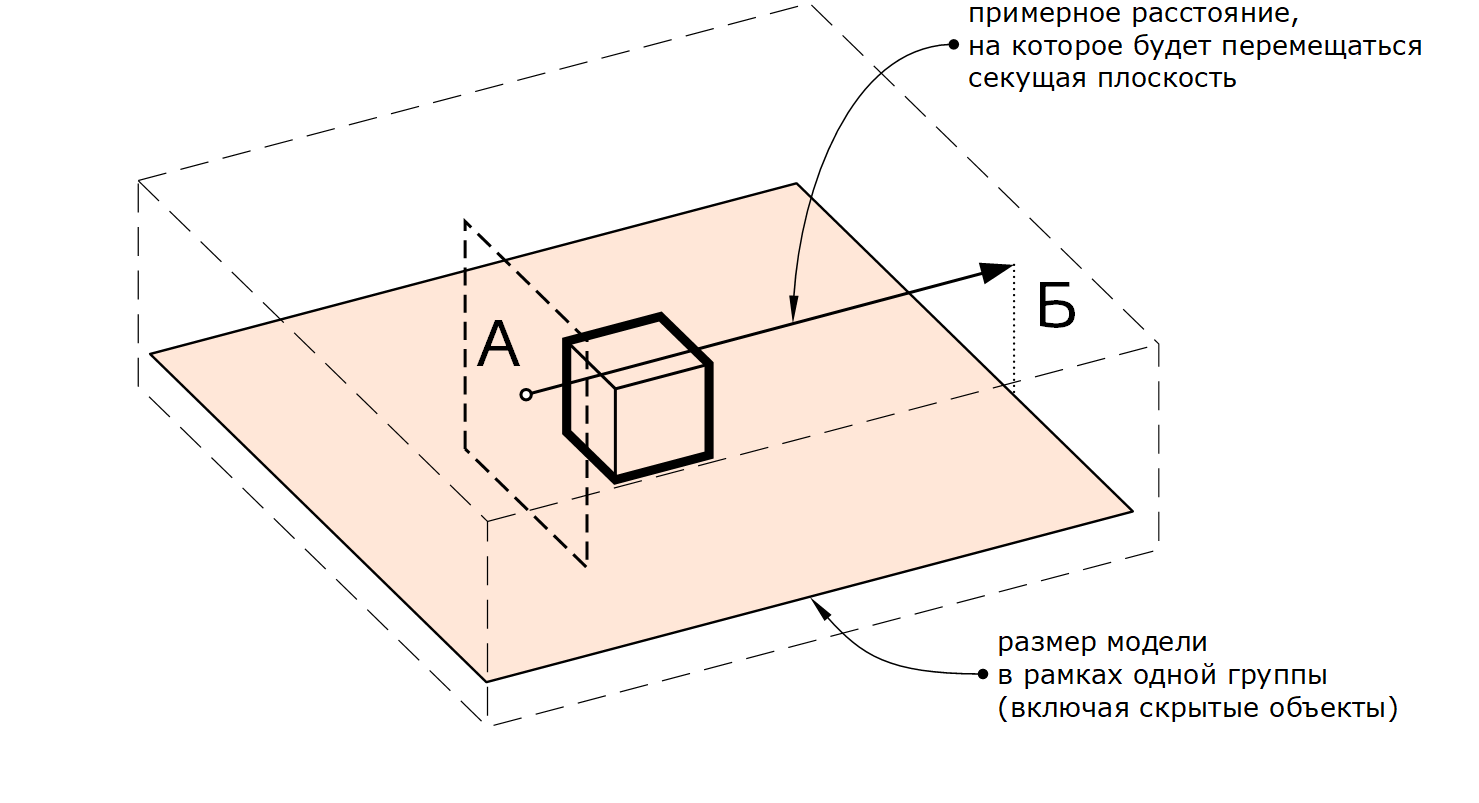

Положение второй точки определяет SketchUp, на основе данных о размере модели, а именно: расстояние, на которое будет анимироваться перемещение плоскости - это размер пространства контейнера, в которое заключена секущая плоскость:

P.S. у меня были ситуации, когда это расстояние определялось размером всей модели - заключение в группу не помогало

Так же, стоит помнить: вы не можете анимировать поворот плоскости, не можете делать разное время перехода между сценами одной модели, не можете делать один переход плоскости сквозь несколько сцен (можно только между соседними) и другие подобные ограничения.

Как сделать

Алгоритм для "появления объекта из пустоты" такой:

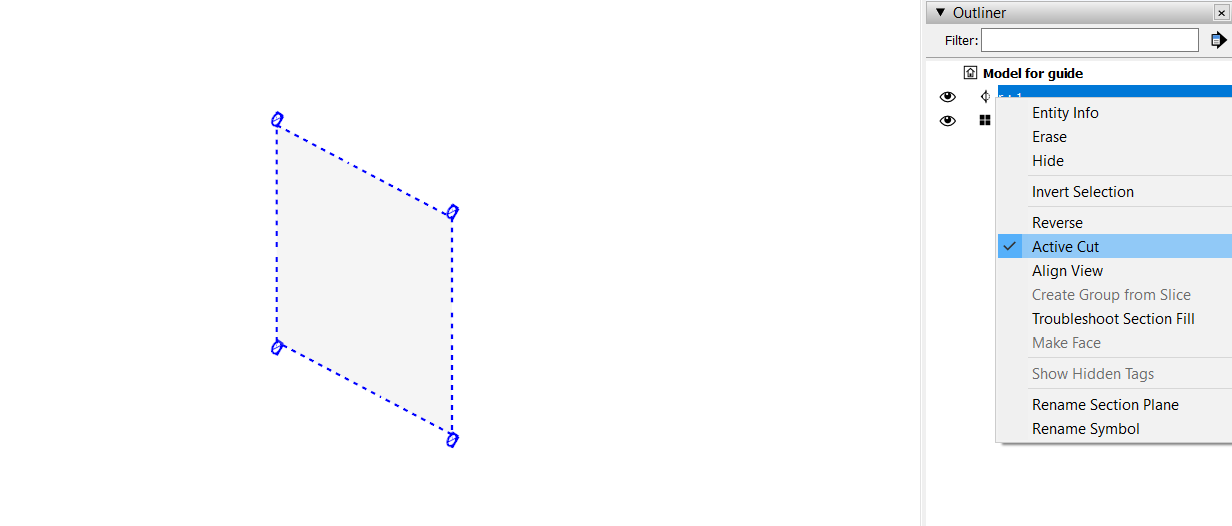

1. Ставим секущую плоскость в необходимую точку А - туда, где мы хотим что бы было начало анимации. В этом положении плоскость должна быть активной (Active Cut)

2. Создаём на это состояние сцену. Это будет первая сцена - начало анимации.

3. Выключаем активность плоскости (Active Cut)

4. Сохраняем состояние как вторую сцену, как конец движения.

Итог должен выглядеть так:

Сцена А:

- секущая плоскость в начальном положении

- активна

Сцена Б:

- секущая плоскость в том же положении

- неактивна

Анимация должна получиться какой-то такой:

Если основа получилась, то можно применить творческий подход с использованием вложенных групп и получить это:

Или вот такой вариант - три куба находятся в одном месте и последовательно исчезают:

В целом - ничего сложного, хоть и может сначала показаться что не интуитивно. Просто потренеруйтесь.
