Самый простой Инкубатор от Master Grow

Здравствуйте, дорогие друзья. Перед вами небольшой гайд по сборке моего инкубатора для ЖПС, АПС и спауна.

Нам понадобятся следующие комплектующие:

📍 Контейнер rox box 32 литра

📍 Терморегулятор w3001

📍 Блок питания 220в на 12в

📍 Шим регулятор 12 в

📍 Выключатель с подсветкой

📍 Вентилятор 12 вольт 40х40х10мм 2шт

📍 Саморегулирующийся греющий кабель 1 м

📍 Основание для Т-образного профиля

📍 Разъем «восьмерка»

📍 Кабель питания «восьмерка»

📍 Светодиодные модули 2 шт

📍 Армированный фольгированный скотч

📍 Утеплитель теплоизол 8мм

📍 Провода

📍 Термоусадка или изолента

Также необходимы инструменты:

📍 Шуруповерт

📍 Сверло ступенчатое\обычное

📍 Паяльник и сопутствующие расходники

📍 Клеевой пистолет и клеевые стержни

📍 Ножницы\скальпель\резак

📍 Наждачная бумага

📍 Отвертки, кусачки, пассатижи и т.д.

Процесс сборки:

Примеряем регулятор температуры под одной из ручек с лицевой стороны контейнера, где выпирает пластик. Помечаем место для сверления и входа проводов.

Сверлим отверстия.

Наждачкой обрабатываем поверхности прилегания терморегулятора к контейнеру для лучшей адгезии клея. Продеваем провода, наносим клей и приклеиваем.

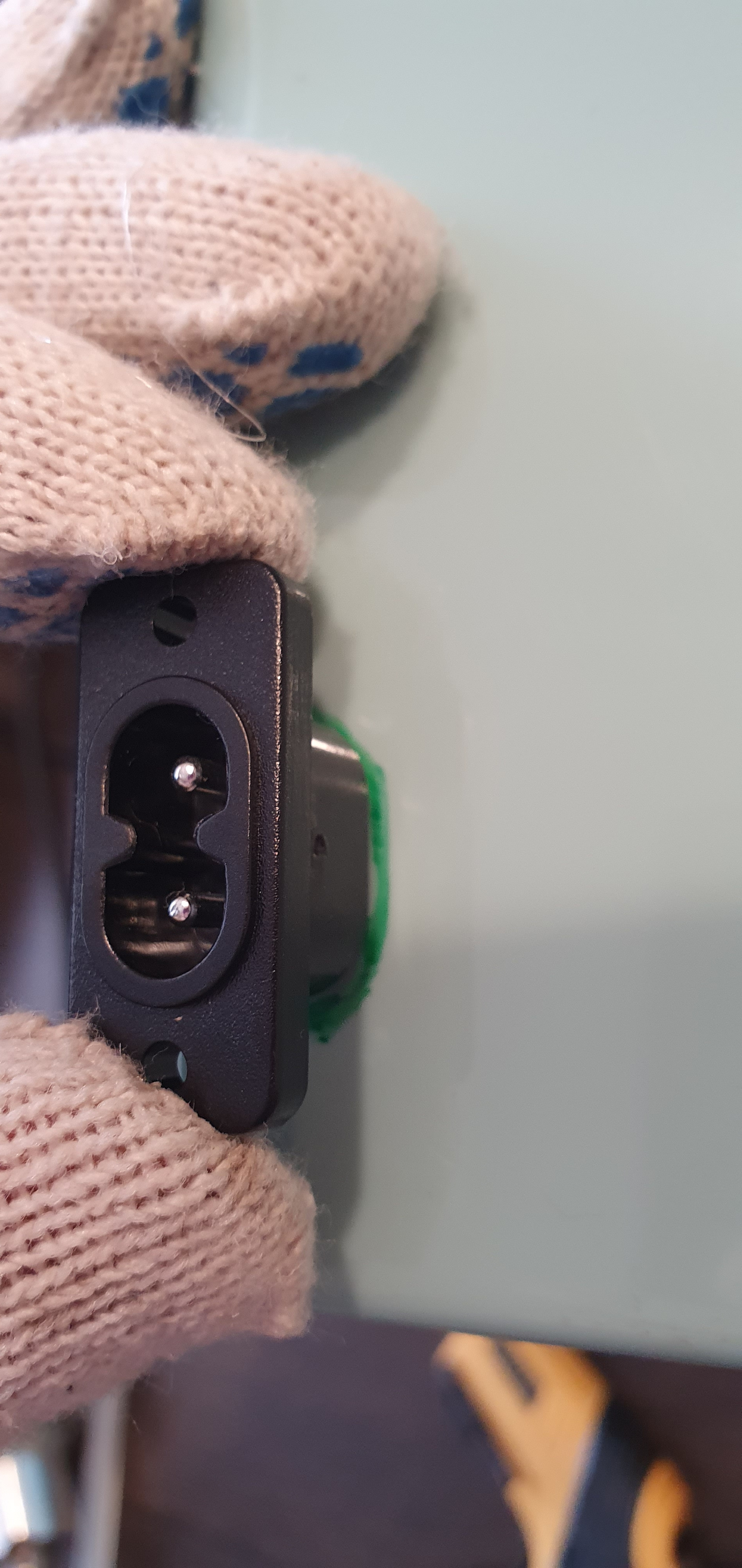

Позади контейнера слева снизу размечаем место под разъем сетевого кабеля.

С этого момента начинается пайка.
Отмеряем двухжильный кабель от разъема до терморегулятора с запасом так, чтобы он шел аккуратно по краю контейнера. Припаиваем провода к разъему и устанавливаем его. Попутно фиксируем термоклеем.

На лицевой части сверлим отверстия под кнопку и шим.

Разбираем блок питания и отпаиваем от него провода, чтобы припаять свои.

Справа вход 220, слева зеленый минус, красный плюс. Одна пара проводов пойдет на регулятор вращения вентиляторов, вторая – на подсветку.

Лудим концы проводов вентиляторов и соединяем. Схема всей проводки будет позже.
Зачищаем поверхности прилегания вентилятора и контейнера, приклеиваем на термоклей вот так:

Паяем провода питания терморегулятора и блока питания. Изолируем их термоусадкой или изолентой. Приклеиваем светодиодные модули и припаиваемся к кнопке.

Как-то все непросто получается, не правда ли?

Теперь самый важный элемент. Нарезаем алюминиевый профиль по 35-37 см, он у нас будет в качестве радиатора. С одного края снимаем изоляцию и лудим электроды.

Припаиваем провода к электродам. Они очень хрупкие и легко ломаются. Рекомендую их укоротить до 5-7 мм.

Надеваем термоусадку, сначала на провода. Также между ними можно положить кусочек термоклея – после усадки он даст жесткость для изоляции. Надеваем еще одну термоусадку большего размера.

Греем зажигалкой и получаем такое соединение.

С другой стороны просто термоусадка с клеем:

Вставляем греющий кабель в радиаторы и паяем провода к выходу терморегулятора.

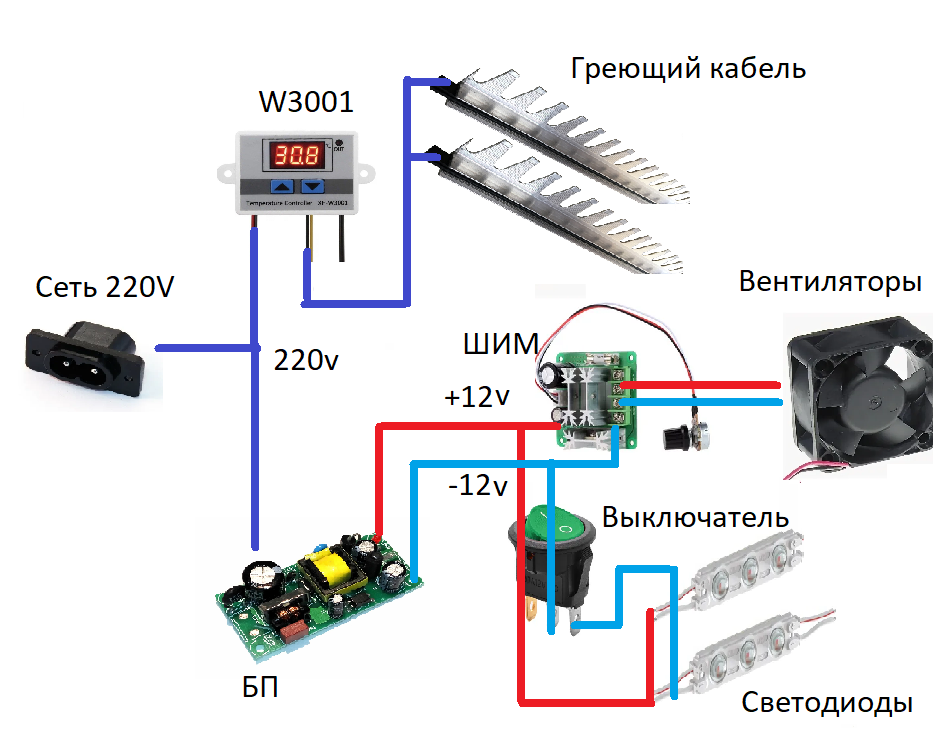

Схема проводки:

Далее мой самый нелюбимый и трудозатратный процесс – утепление(( Вырезаем и приклеиваем термоклеем теплоизол на дно инкубатора.

Заднюю часть утепляем так:

И утепляем по кругу.

Нижние стыки заклеиваем скотчем.

Приклеиваем радиаторы по краям.

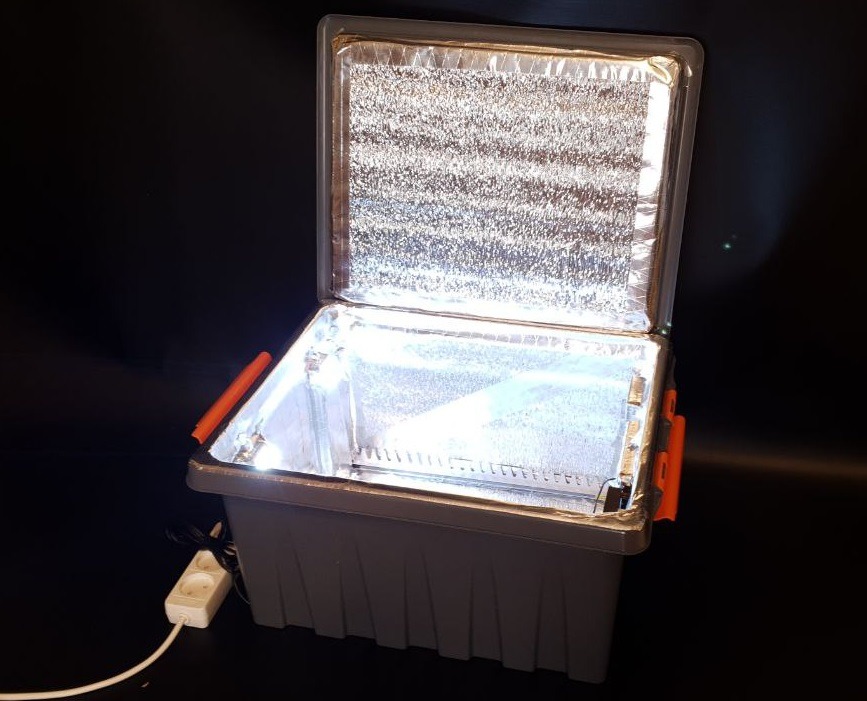

Пустое пространство у проводки можно закрыть картоном или пенопластом. Заклеиваем все оставшиеся стыки и края и получаем это:

Крышку тоже утепляем.
К данному гайду прилагается видео-обзор конечного результата на нашем канале.
