Reemplazo ventiladores Anycubic i3 Mega

Voy a explicar el proceso que he seguido para cambiar el ventilador del hotend, fuente de alimentación y placa base/drivers de mi Anycubic i3 Mega. Esta impresora, de serie, cuenta con estos ventiladores:

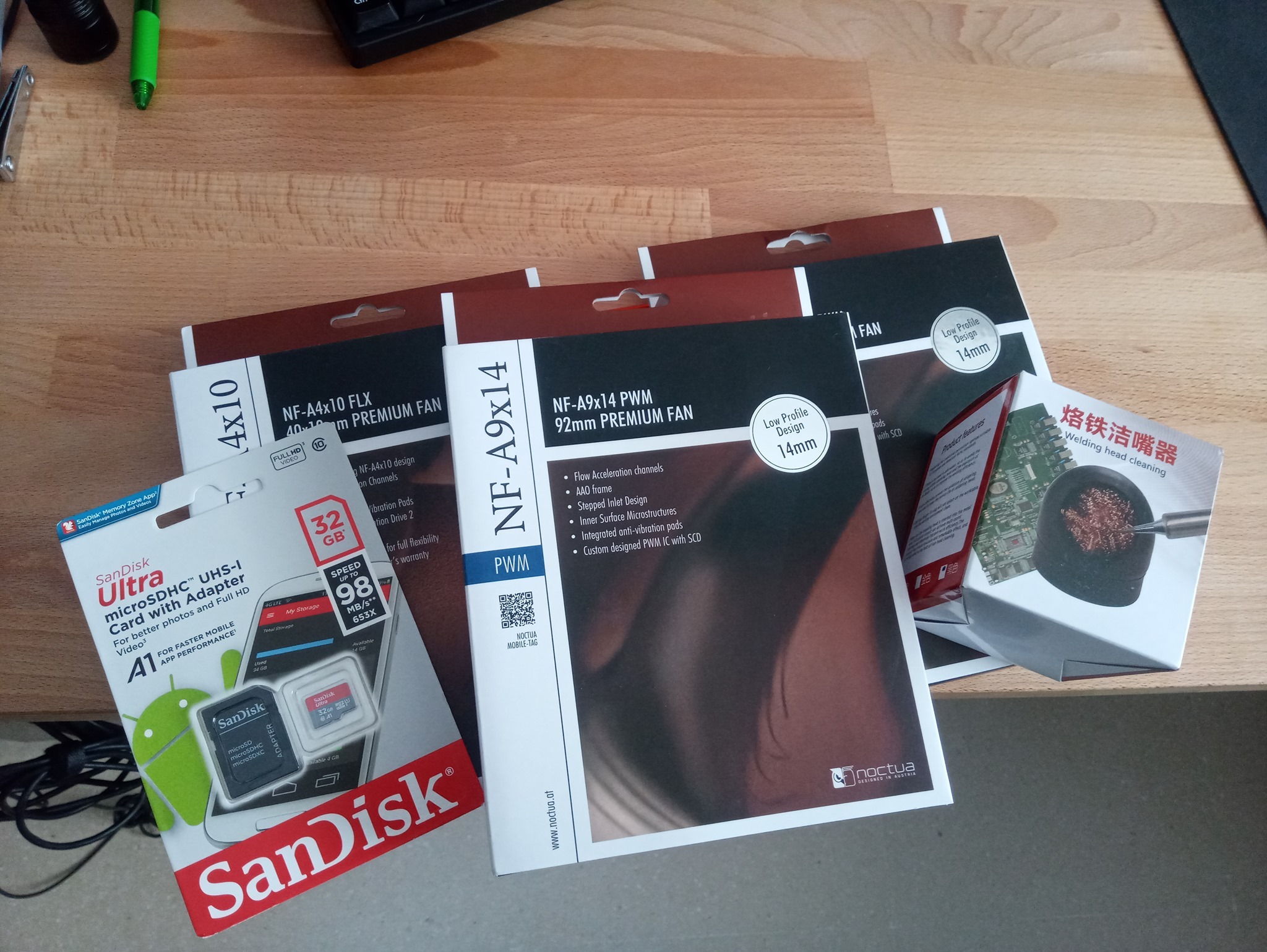

• Ventilador de la fuente de alimentación, de 60 x 60 x 15mm. Se enciende cuando se caliente la fuente. Lo he reemplazado por un Noctua NF-A9x14, de un tamaño mayor: 92 x 92 x 14mm. Puedes encontrarlo en Amazon pulsando aquí.
• Ventilador de la placa base y drivers, de 50 x 50 x 12mm. Lo he reemplazado por un Noctua NF-A9x14, igual que el de la fuente. Puedes encontrarlo en Amazon pulsando aquí.
• Ventilador del extrusor, de 40 x 40 x 11mm. Este es de los que más ruido hace y más tiempo se lleva encendido. Lo he reemplazado por un Noctua NF-A4x10 FLX, de un tamaño similar pero mucho más silencioso, que puedes encontrar en Amazon aquí.
• Ventilador de capa, de tipo radial, de 45 x 45 x 10.4mm. Este ventilador no lo he reemplazado porque Noctua no cuenta con reemplazo directo, pero al cambiar la cubierta del carro del extrusor ahora hace menos ruido.

Además de los ventiladores de recambio también hará falta tener un soldador de estaño para adaptar los cables de los ventiladores, destornillador Philips y llaves Allen para desmontar la impresora, y además imprimir las siguientes piezas:

• Para mejorar el flujo del aire y reducir brutalmente el ruido, imprimir esta cubierta del carro del extrusor: https://www.thingiverse.com/thing:3073022
• Para poder acoplar el ventilador mayor, imprimir esta nueva tapadera para la fuente de alimentación: https://www.thingiverse.com/thing:3306465
• Para poder sujetar el ventilador grande sobre la placa y los drivers, imprimir el siguiente soporte: https://www.thingiverse.com/thing:2924058 (yo solo he imprimido el fichero Fan_Support_A.stl, es suficiente).

Instalando el ventilador del extrusor

Primero, encendemos la impresora y calentamos el extrusor para poder retirar el filamento, ya que tener la bobina ahí colgando nos va a entorpecer. Hecho esto, nos vamos al menú Tools > Axis de la impresora y elevamos el eje Z unos 7 u 8 centímetros para poder trabajar con más facilidad.

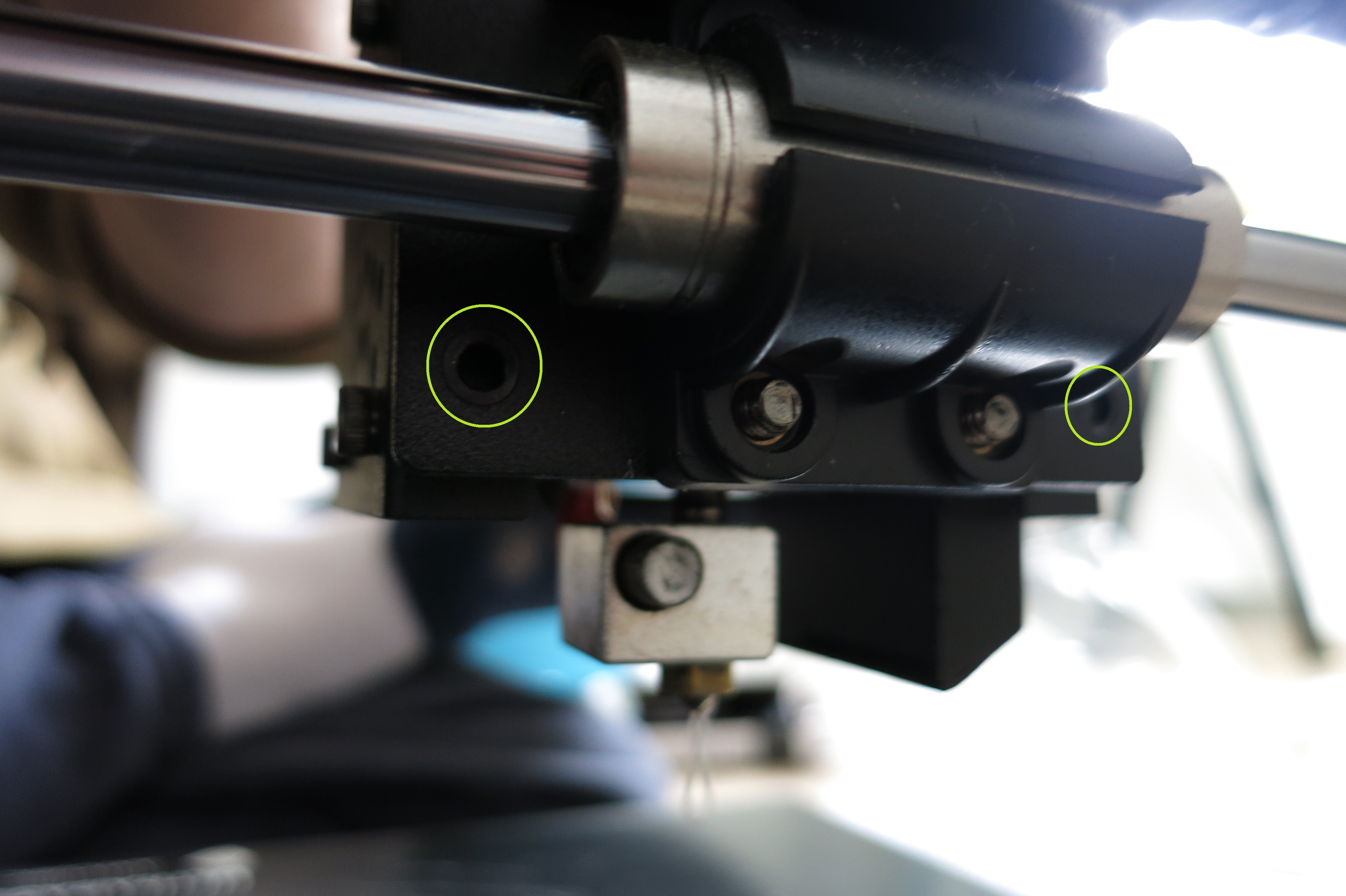

Elegimos la opción Tools > Cooling para enfriar los componentes y luego apagamos la impresora. Para desmontar la cubierta del extrusor hay que quitar 4 tornillos, dos en la parte superior frontal, y dos en la parte baja trasera.

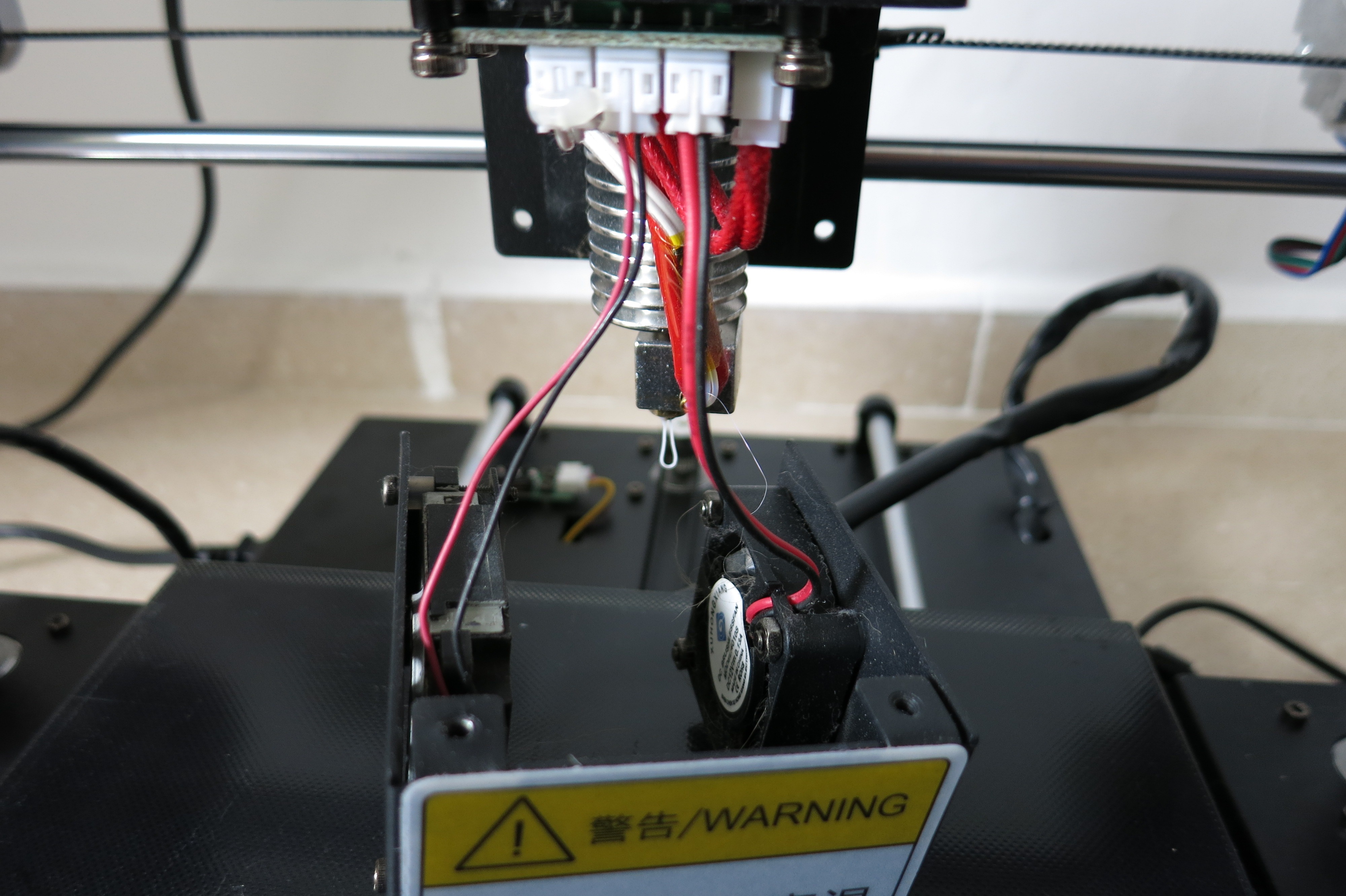

Aconsejo quitar primero los traseros y luego los delanteros, sosteniendo el conjunto con la mano para evitar que caiga a plomo sobre la cama. Una vez hecho esto, podremos ver los ventiladores y sus conexiones a la placa superior.

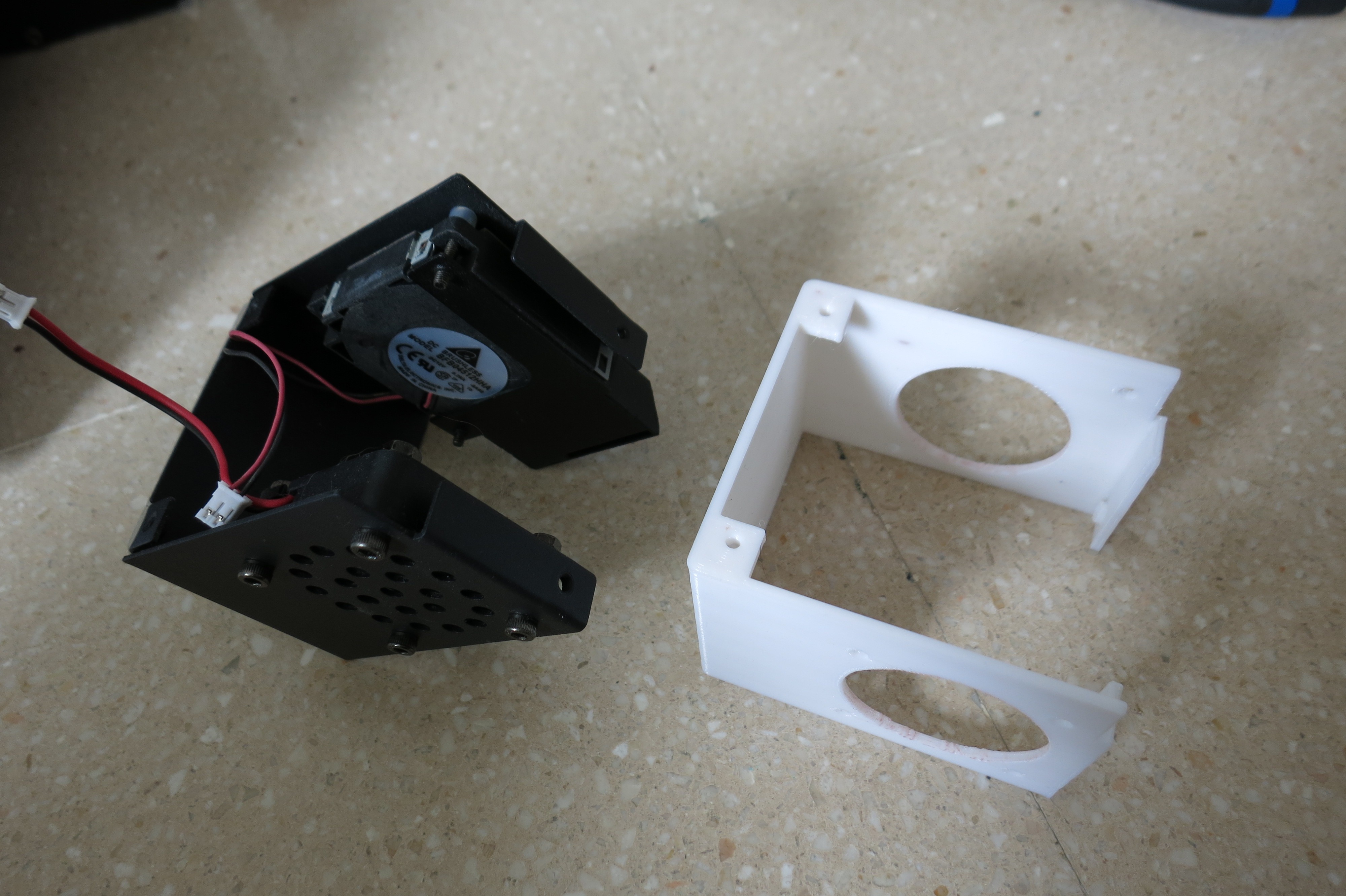

Desconectamos los dos ventiladores y los desmontamos quitando los tornillos, a los que se accede desde fuera, 4 en el caso del ventilador del extrusor y 2 en el caso del ventilador de capa. El siguiente paso será montar el ventilador de capa y el Noctua pequeño en la cubierta que previamente hemos imprimido.

El ventilador de capa lo montamos tal cual venía en la cubierta original. En cuanto al Noctua, tendremos que adaptarlo para usar el conector del ventilador original. Para ello, Noctua incluye una serie de adaptadores, en particular uno que trae dos cables sueltos, y unos conectores rápidos de 3M llamados "OmniJoin" bastante interesantes.

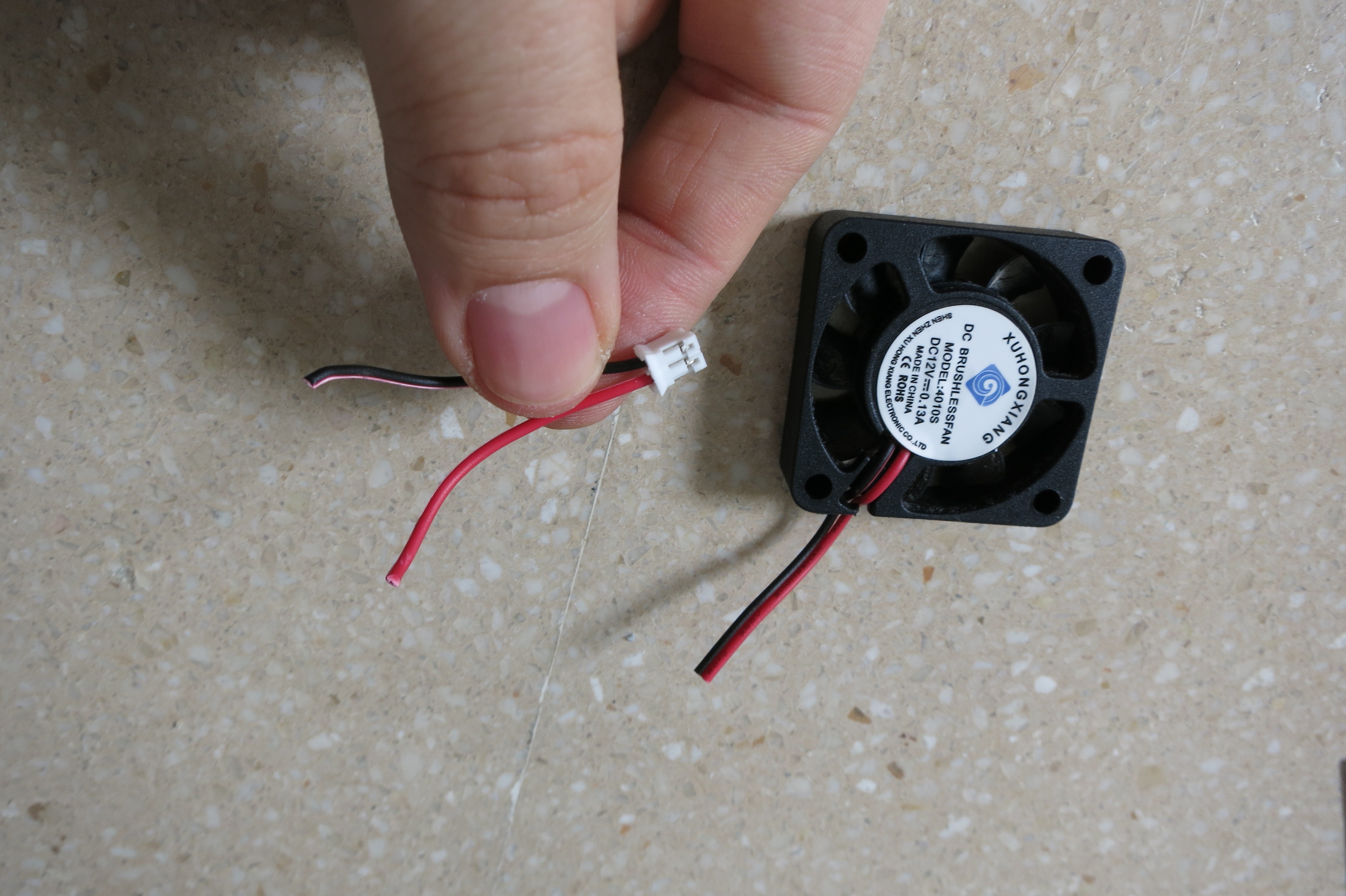

Cortaremos el conector original del ventilador.

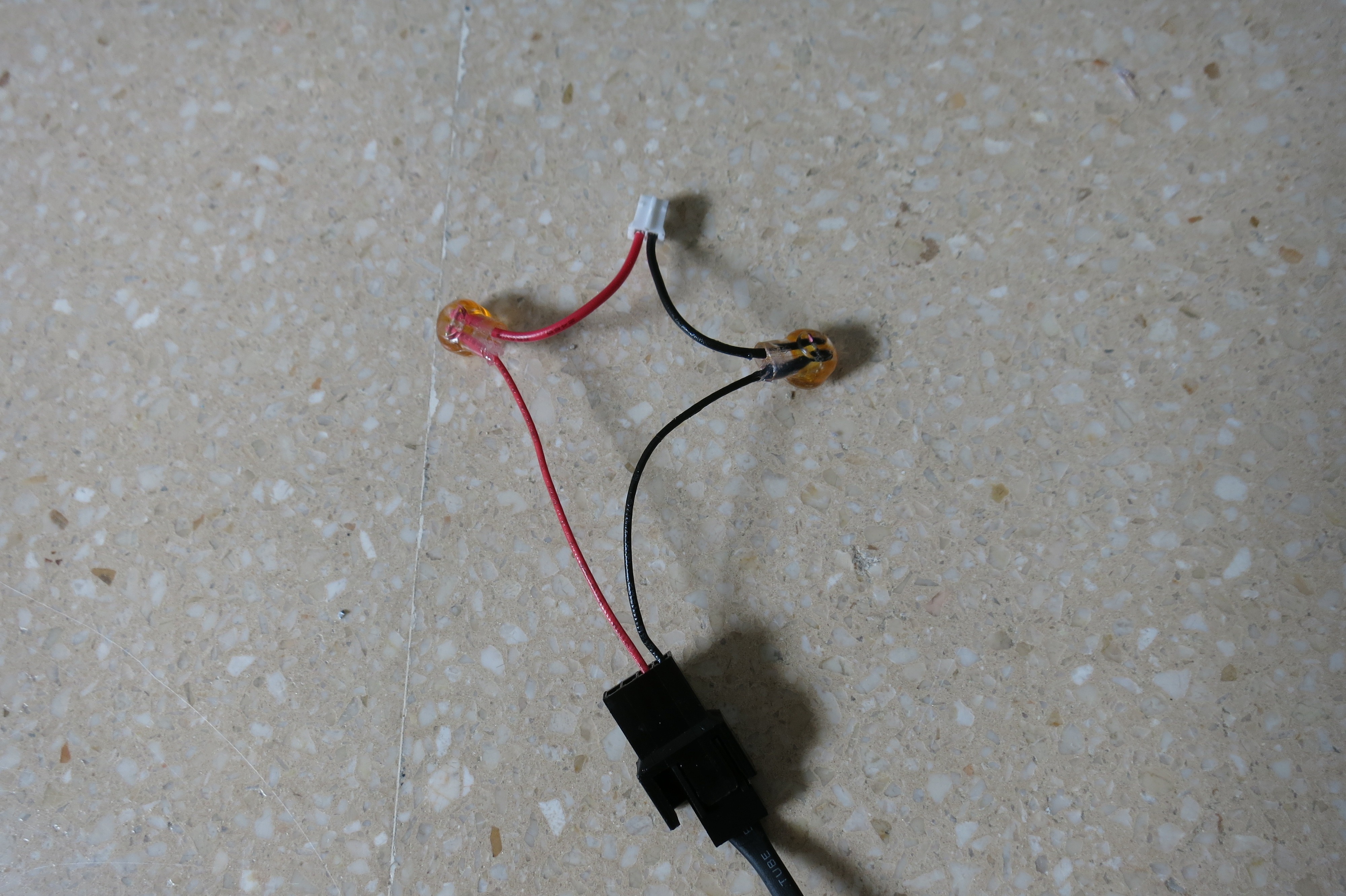

Seguidamente, usamos los conectores "OmniJoin" para empalmar ambos pares de cables, respetando la polaridad. Los OmniJoin permiten hacer el empalme simplemente apretando, sin tener que soldar. Debería quedar así:

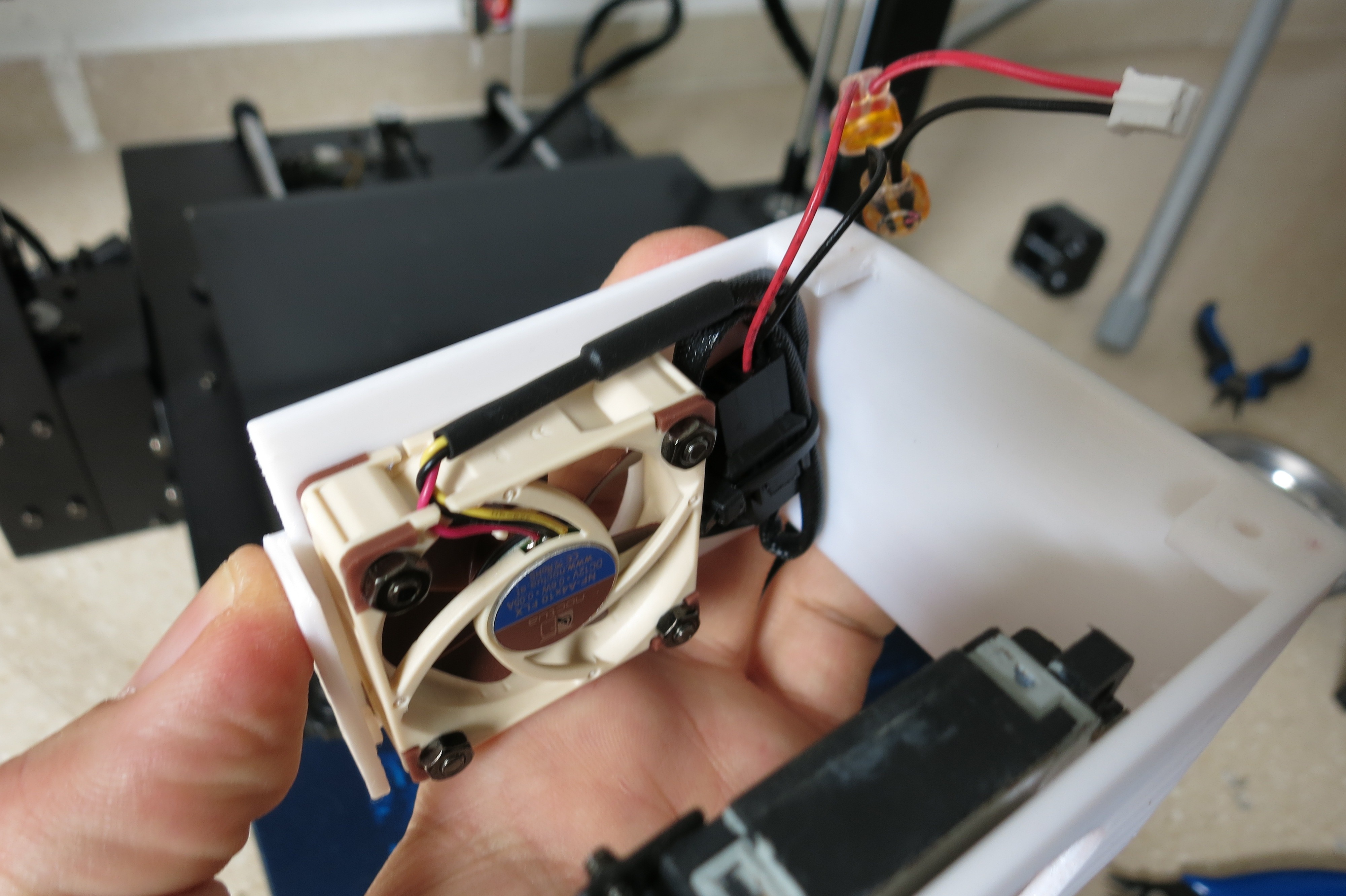

Todo este procedimiento lo hemos hecho para evitar cortar el cable original del ventilador, por si en un futuro queremos reutilizarlo para otra cosa. Con esto hecho, montaremos el ventilador en la cubierta. Como hay tanto cable sobrante, yo usé una brida para sujetarlo, haciendo dos pequeños orificios para poder aguantarla:

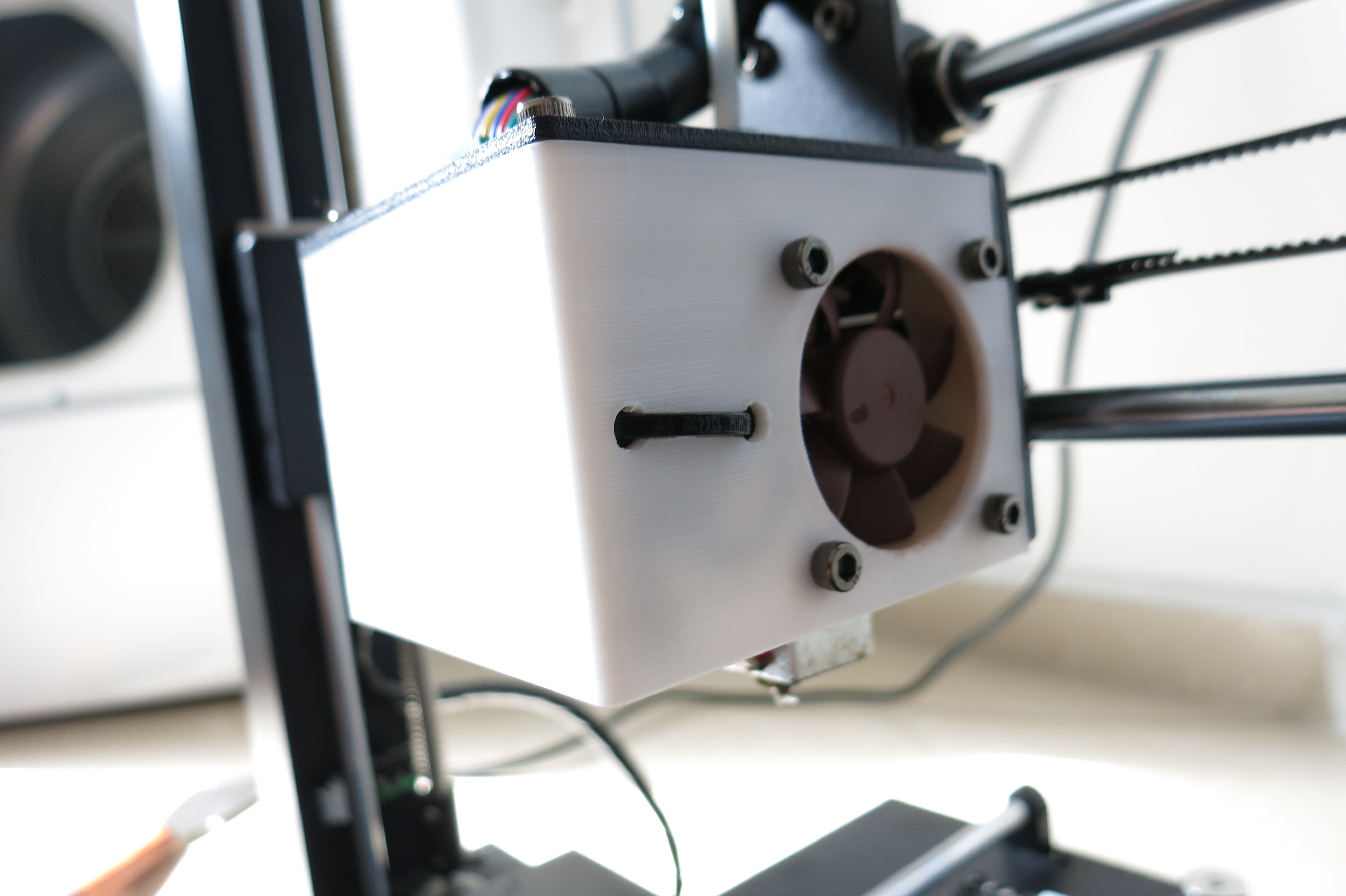

Conectamos los dos ventiladores a la placa original y reubicamos la cubierta en su sitio, poniendo los 4 tornillos que antes quitamos.

Instalando el ventilador de la fuente de alimentación

Para acceder a la parte de abajo, tumbamos hacia atrás la impresora, teniendo cuidado del movimiento de la cama caliente al inclinar la máquina.

Desmontamos la varilla que cruza la base quitando los dos tornillos a los lados, y quitamos los ochos tornillos de la tapadera, descubriendo la fuente a un lado y la placa al otro.

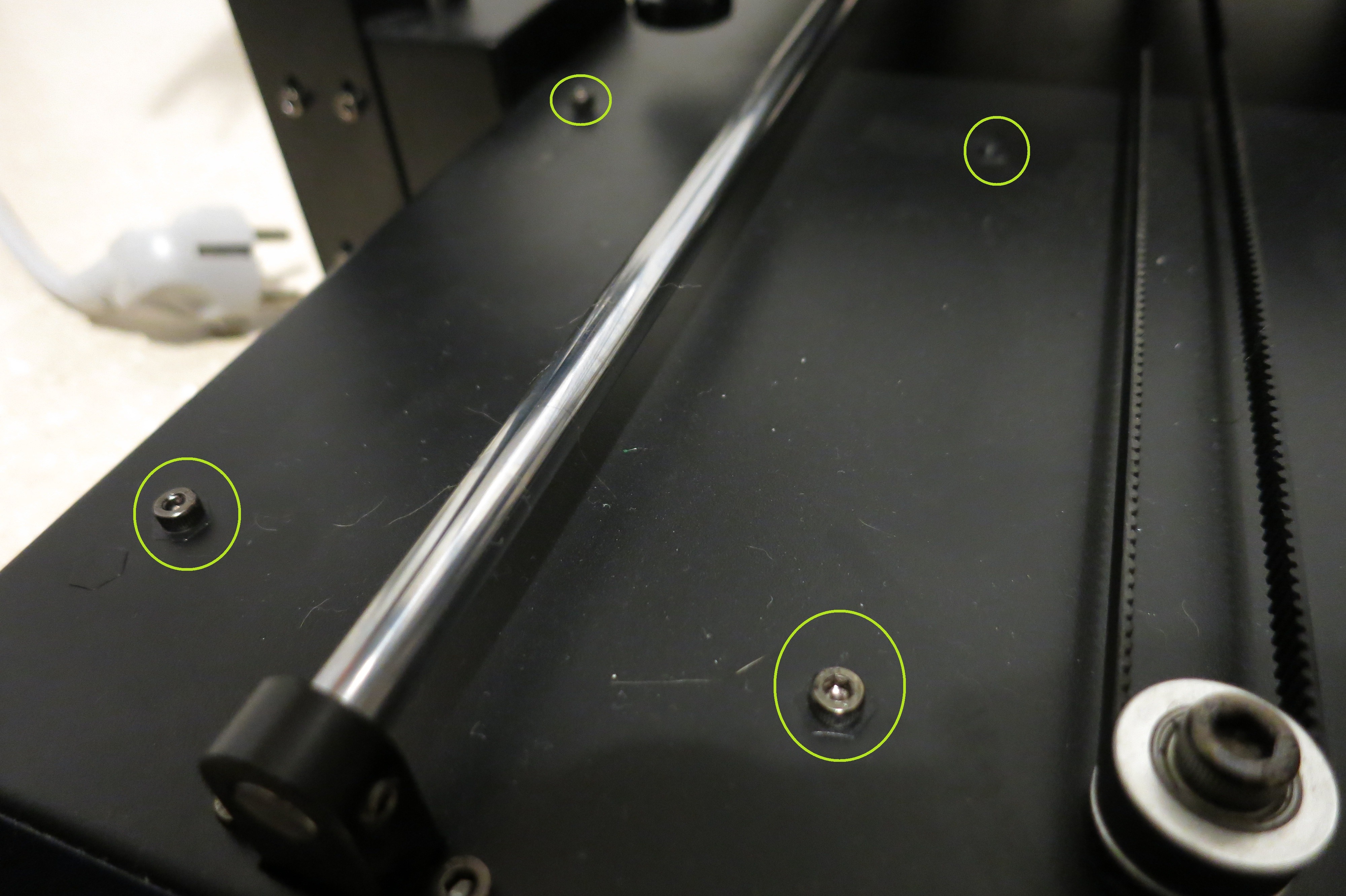

Para desmontar la fuente, hay que quitar cuatro tornillos que están bajo la cama caliente, que se distinguen en la siguiente foto:

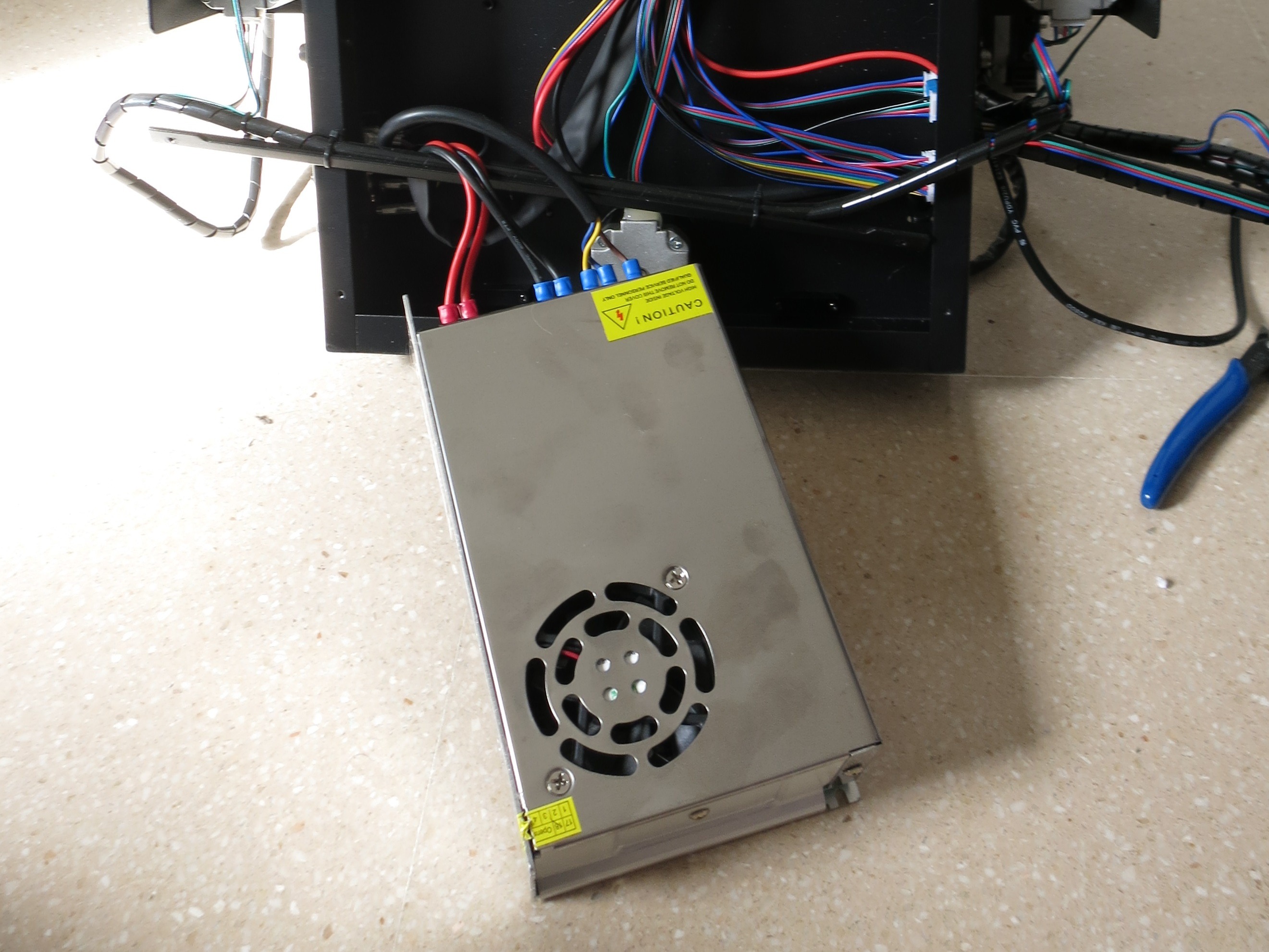

Con eso ya tendremos la fuente desanclada, la sacaremos con cuidado para poder trabajar con ella.

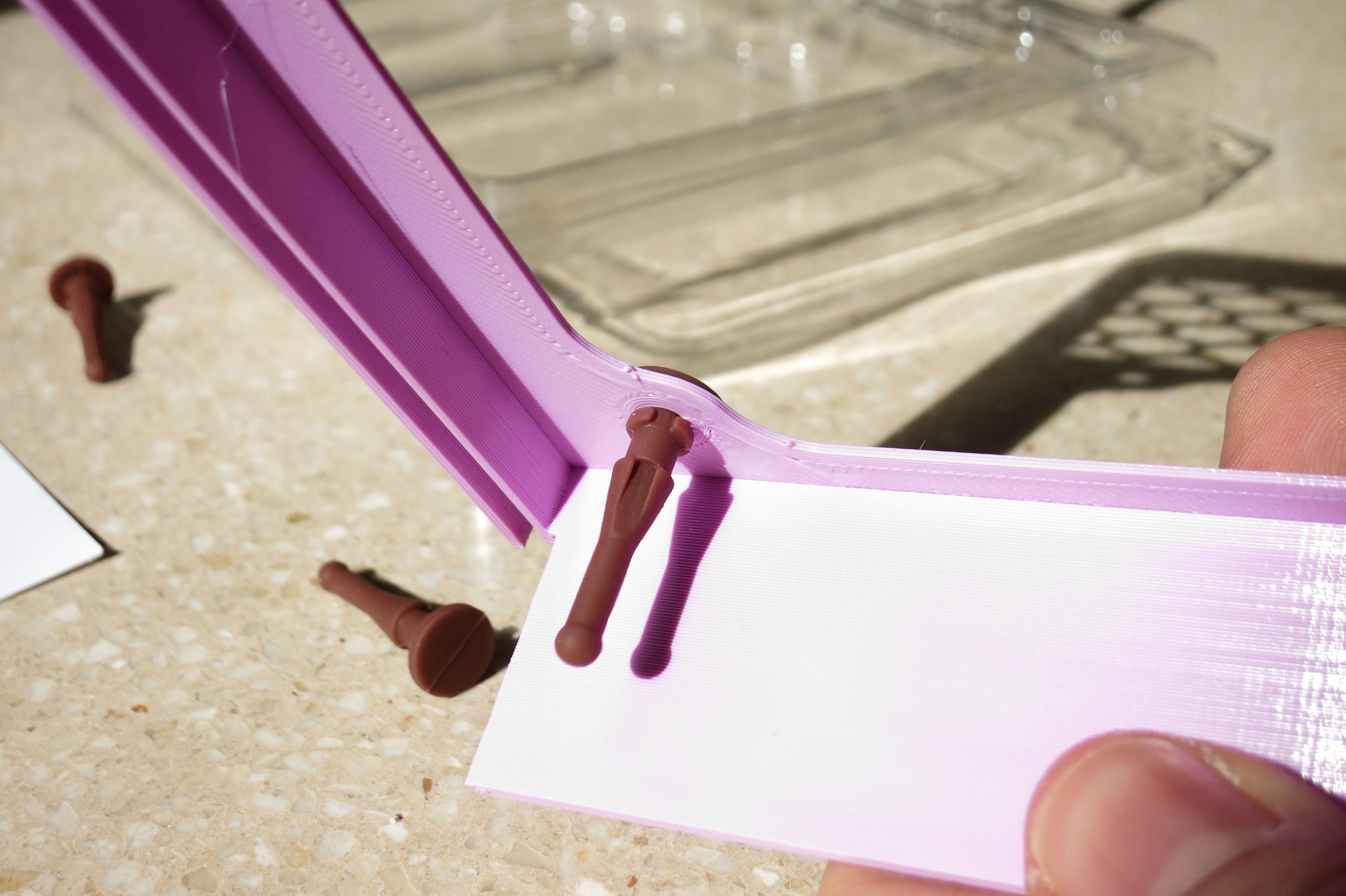

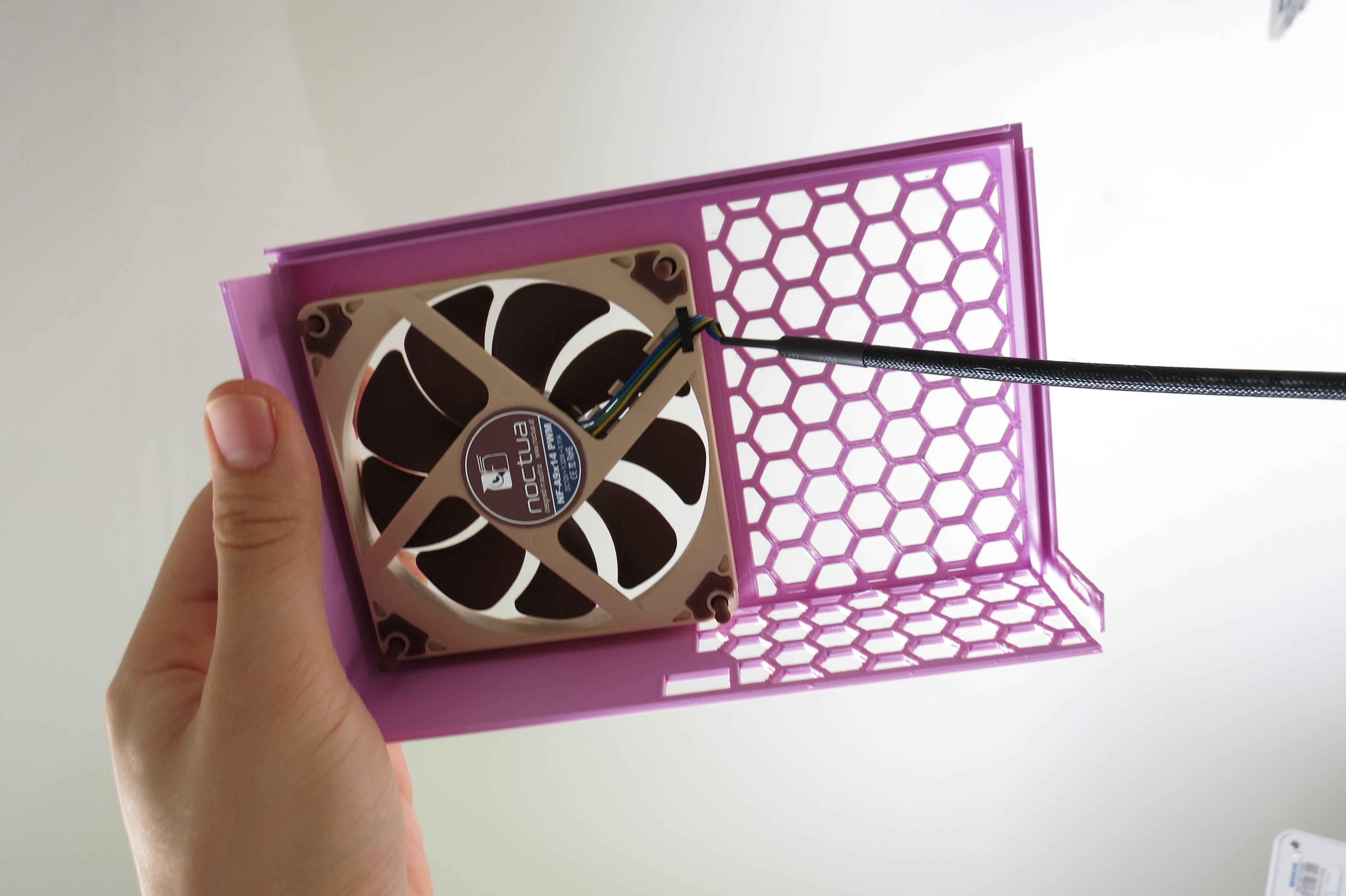

La tapadera de la fuente sale quitando dos tornillos, uno en la esquina superior izquierda y otro en la esquina inferior derecha, y luego deslizando la tapa hacia abajo. Lo siguiente será montar las gomas de montaje del ventilador, que vienen con el Noctua, en la tapadera que habremos impreso. Deberían quedar así:

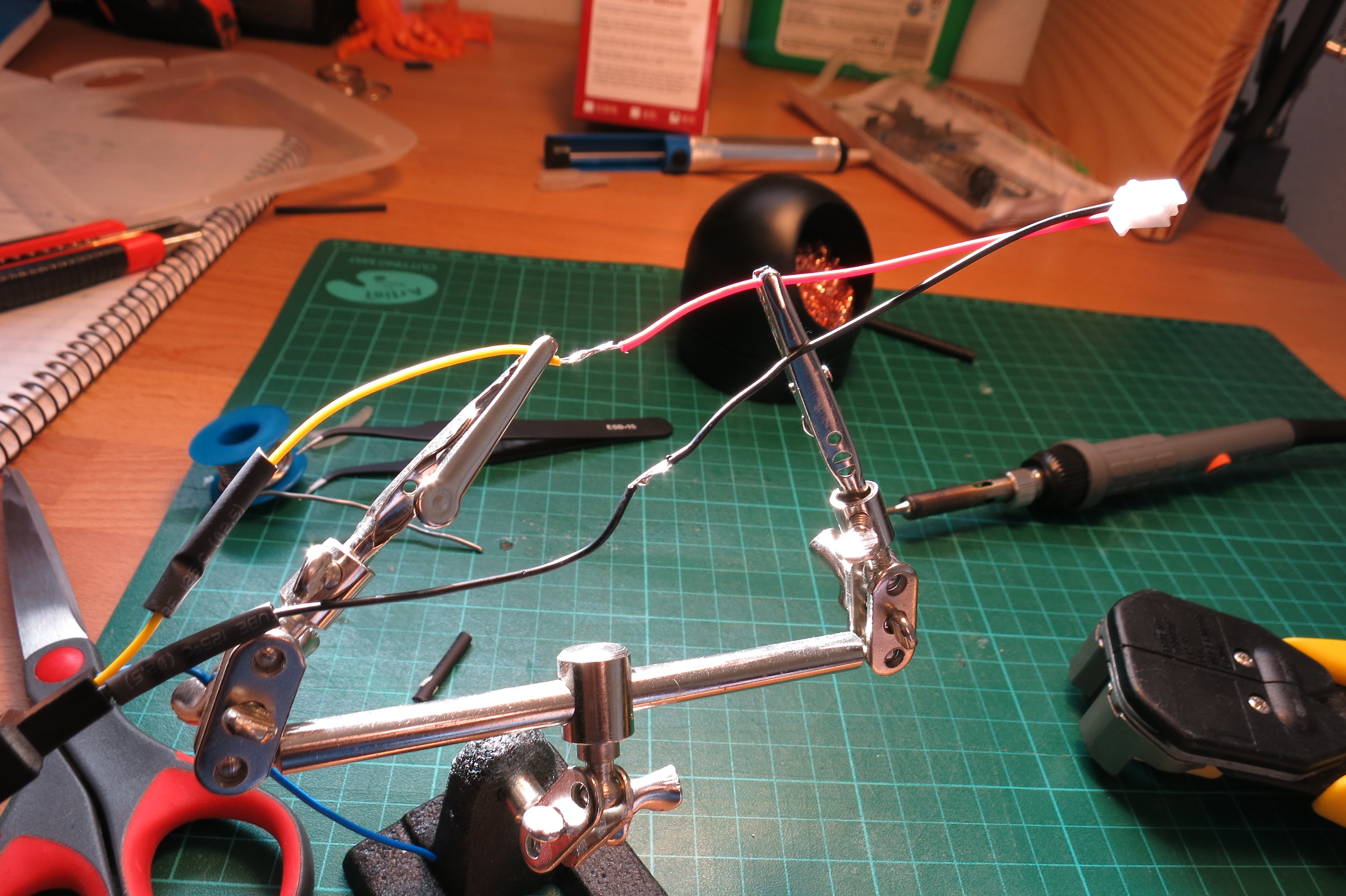

Hecho esto, tendremos que ponernos manos a la obra con el soldador. Como el Noctua no trae un conector compatible con el ventilador original, tendremos que adaptarlo, y para evitar cargarnos el conector original del Noctua, utilizaremos alguno de los adaptadores que trae para soldarlo al conector original. Lo principal a saber es que el código de colores que sigue Noctua es que el amarillo es el positivo.

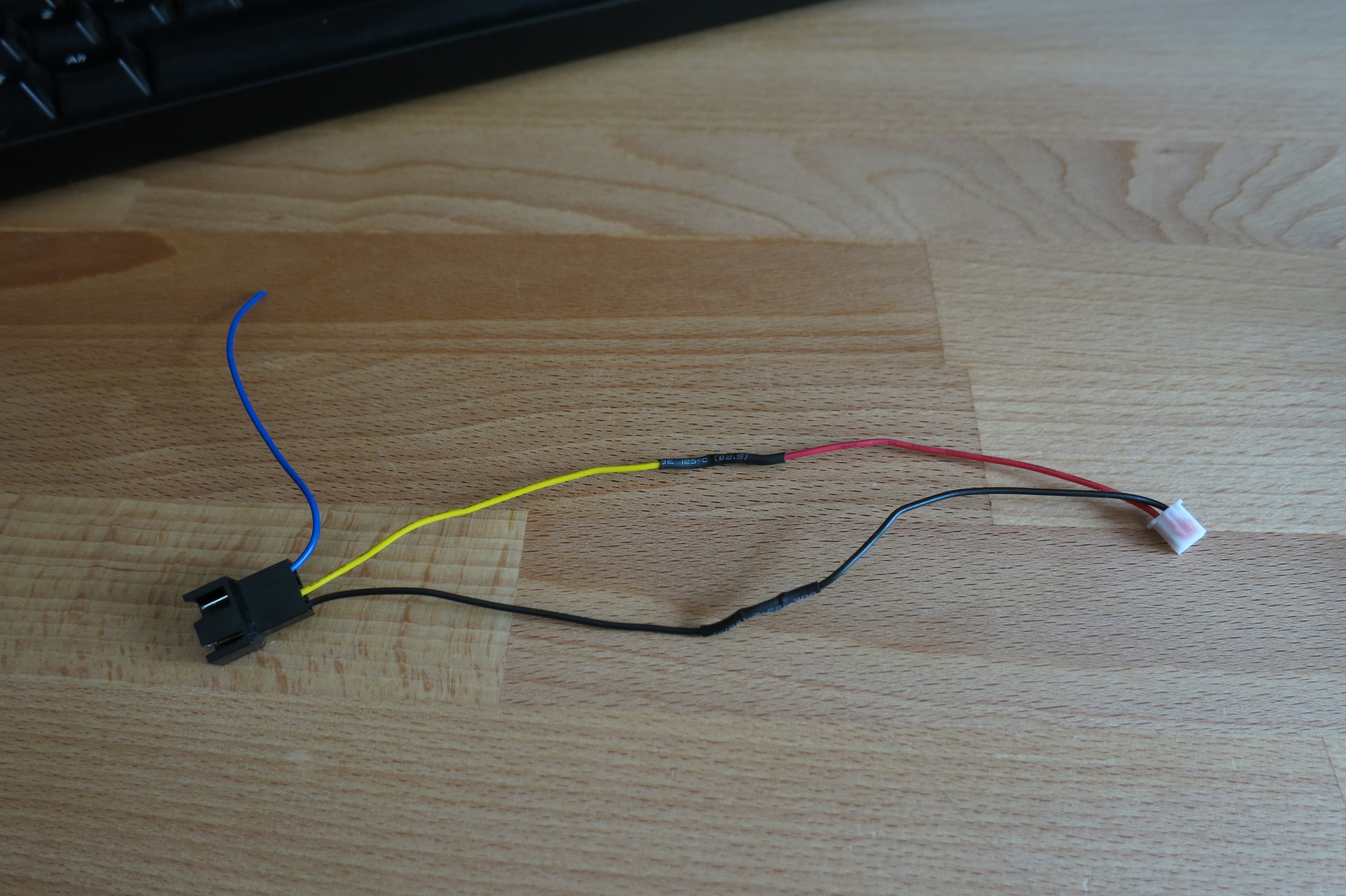

Podemos aprovechar parte de la funda termoretráctil del conector original. Al final debería quedar algo así (el cable azul lo podemos cortar):

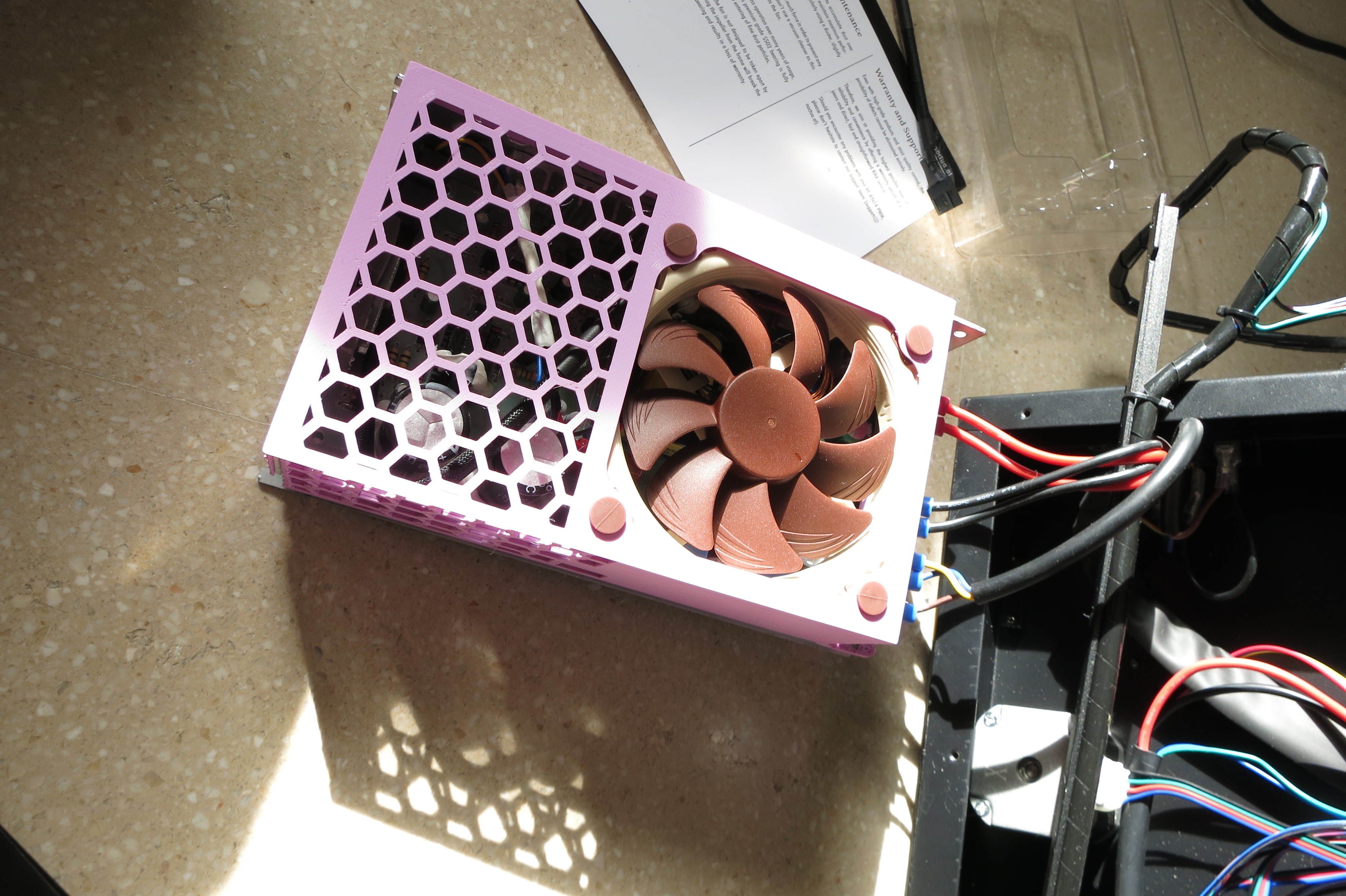

Hecho eso, montamos el ventilador en la tapadera nueva.

Y montamos la tapadera en la fuente de alimentación, poniendo los dos tornillos.

Reubicamos la fuente en su sitio y colocamos los cuatro tornillos por el otro lado que quitamos previamente.

Instalando el ventilador de la placa/drivers

Primero, hay que desmontar el ventilador original quitando los dos tornillos que lo sujetan, así como dos tornillos ubicados bajo la cama caliente que aguantan el soporte metálico, que ya no usaremos.

Como en el caso anterior, necesitaremos adaptar el conector del ventilador usando el original, por lo que nos tocará repetir el mismo proceso que antes con el soldador.

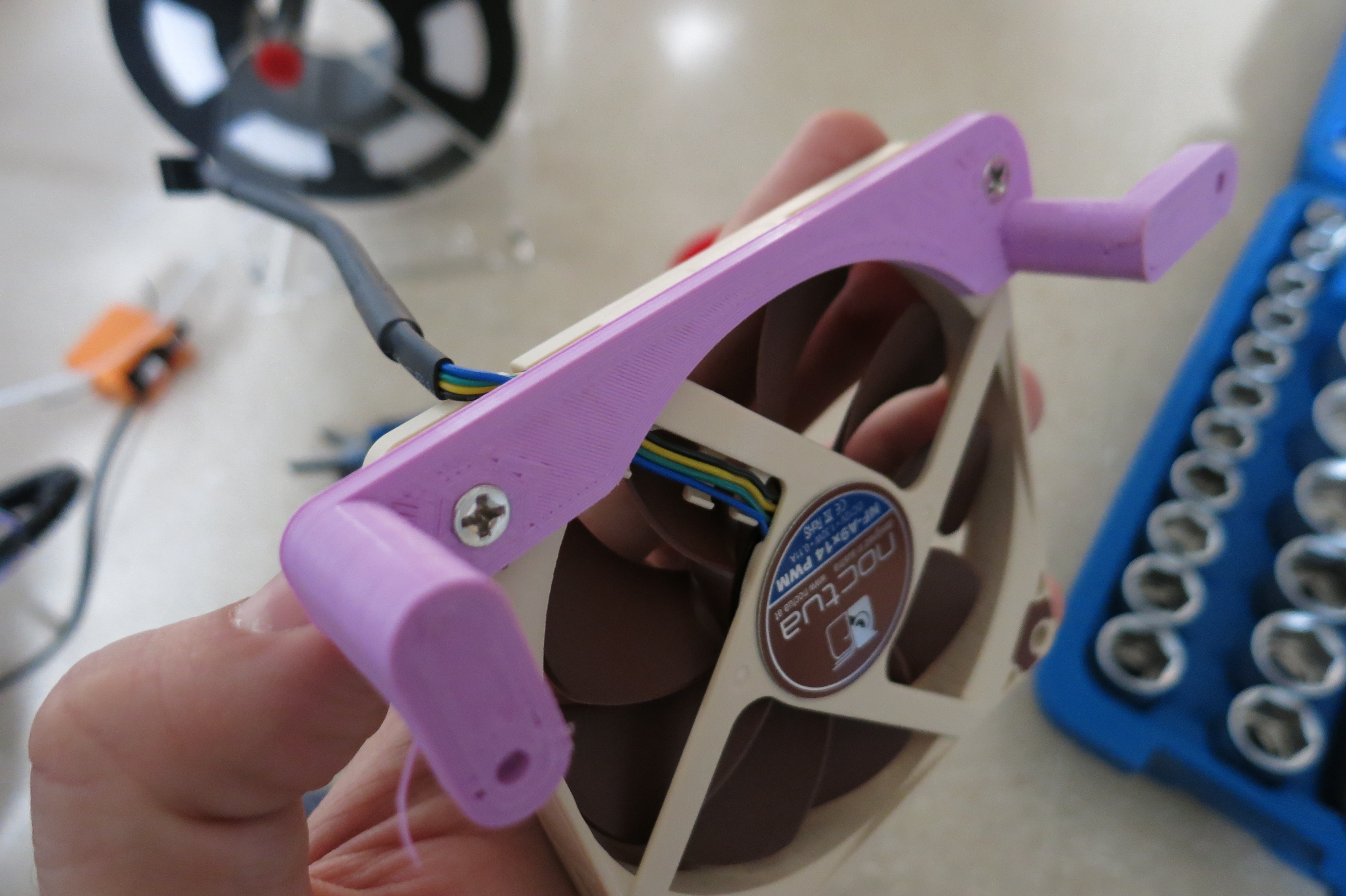

Hecho esto, montamos el ventilador en el soporte que hemos previamente impreso y lo atornillamos con los tornillos que trae el propio ventilador. En un primer momento usé tornillos con tuercas, pero sobresalían, así que opté por esta mejor solución.

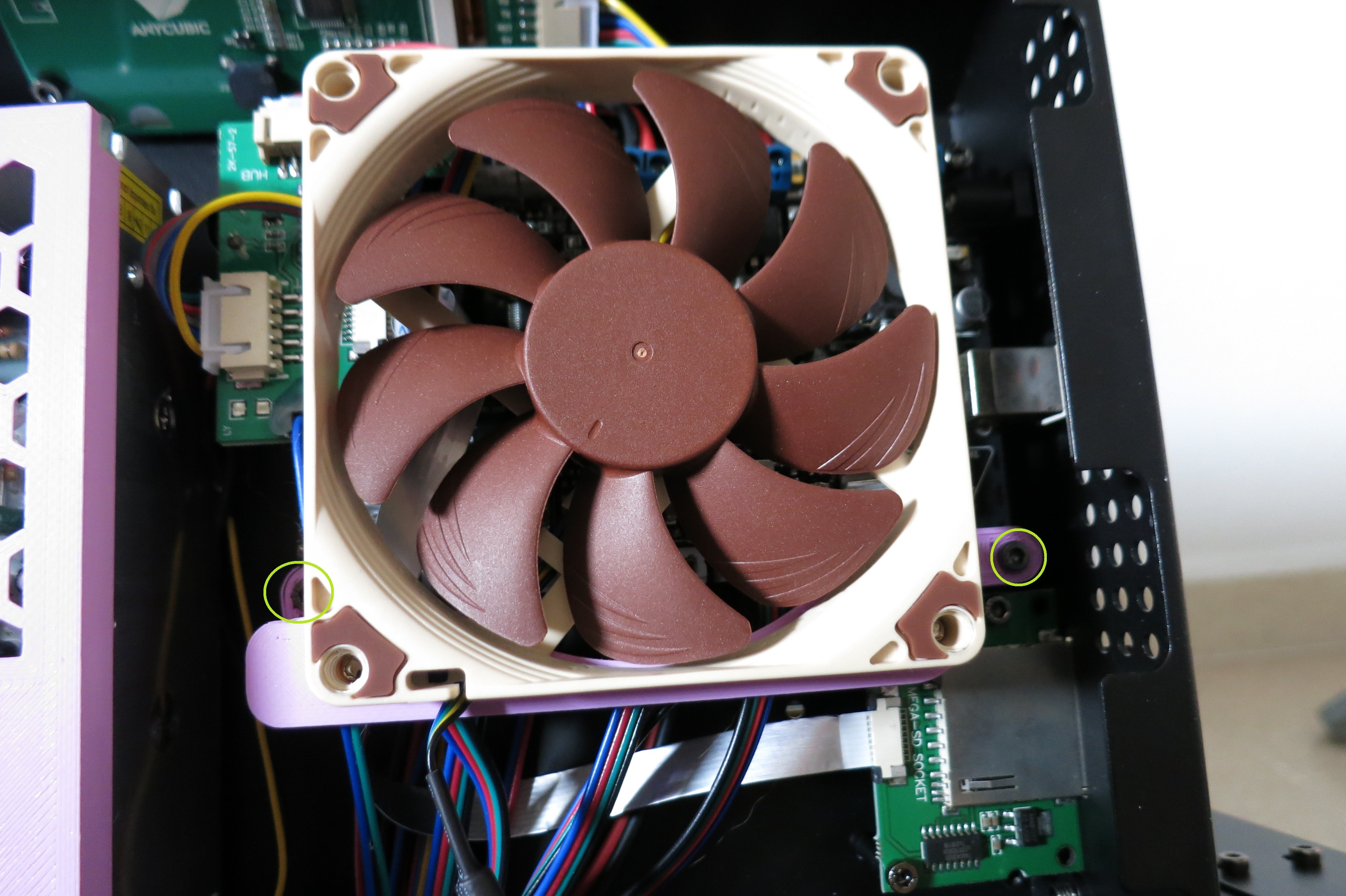

Finalmente, montamos el soporte sobre la placa. Para ello, desmontamos los dos tornillos que se encuentran en las esquinas inferiores de la placa. Necesitaremos tornillos más largos para aguantar también el soporte, pero podemos reaprovechar los dos tornillos que sujetaban el ventilador de placa original. Finalmente, quedaría así:

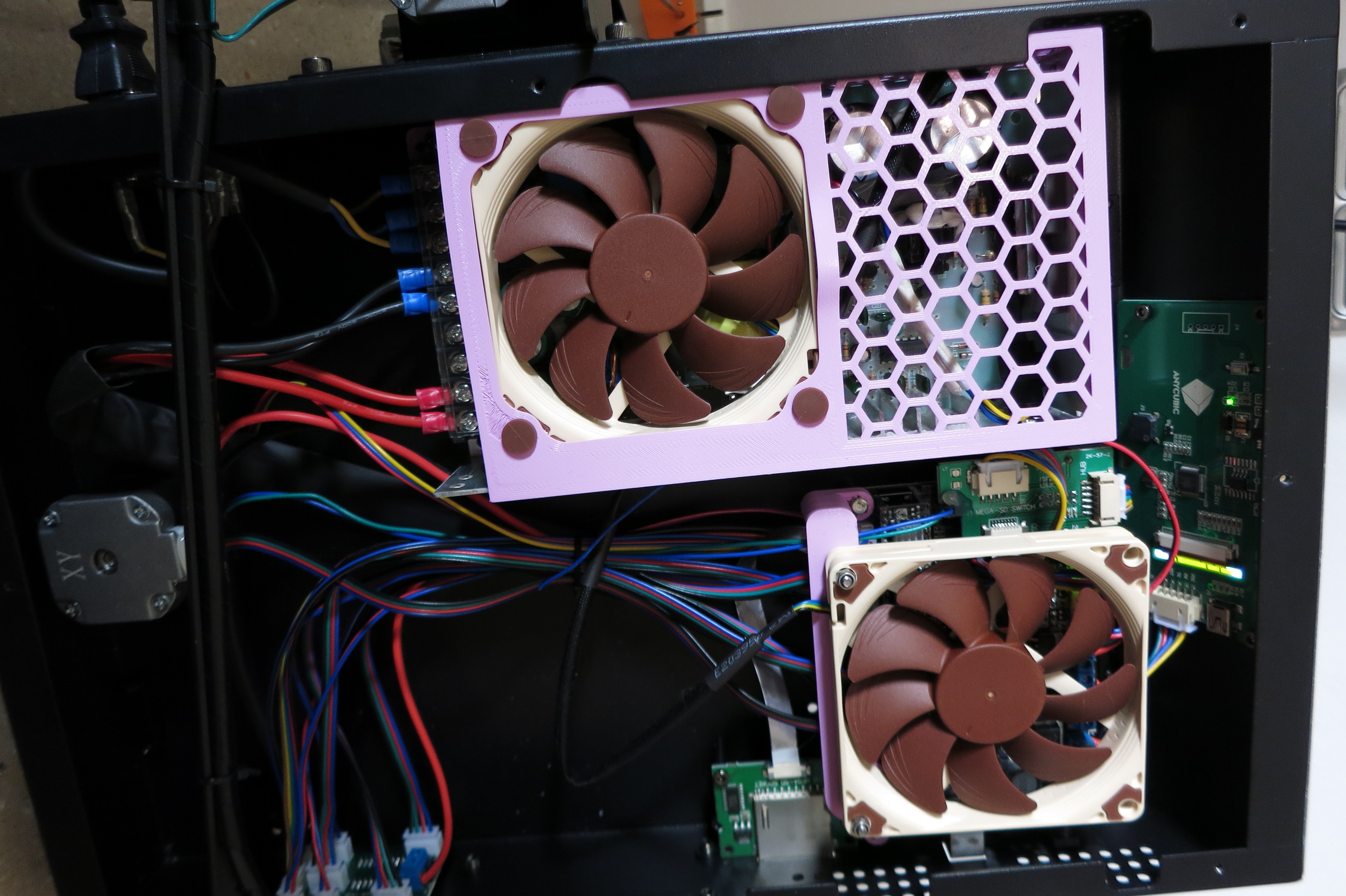

El aspecto final será el siguiente:

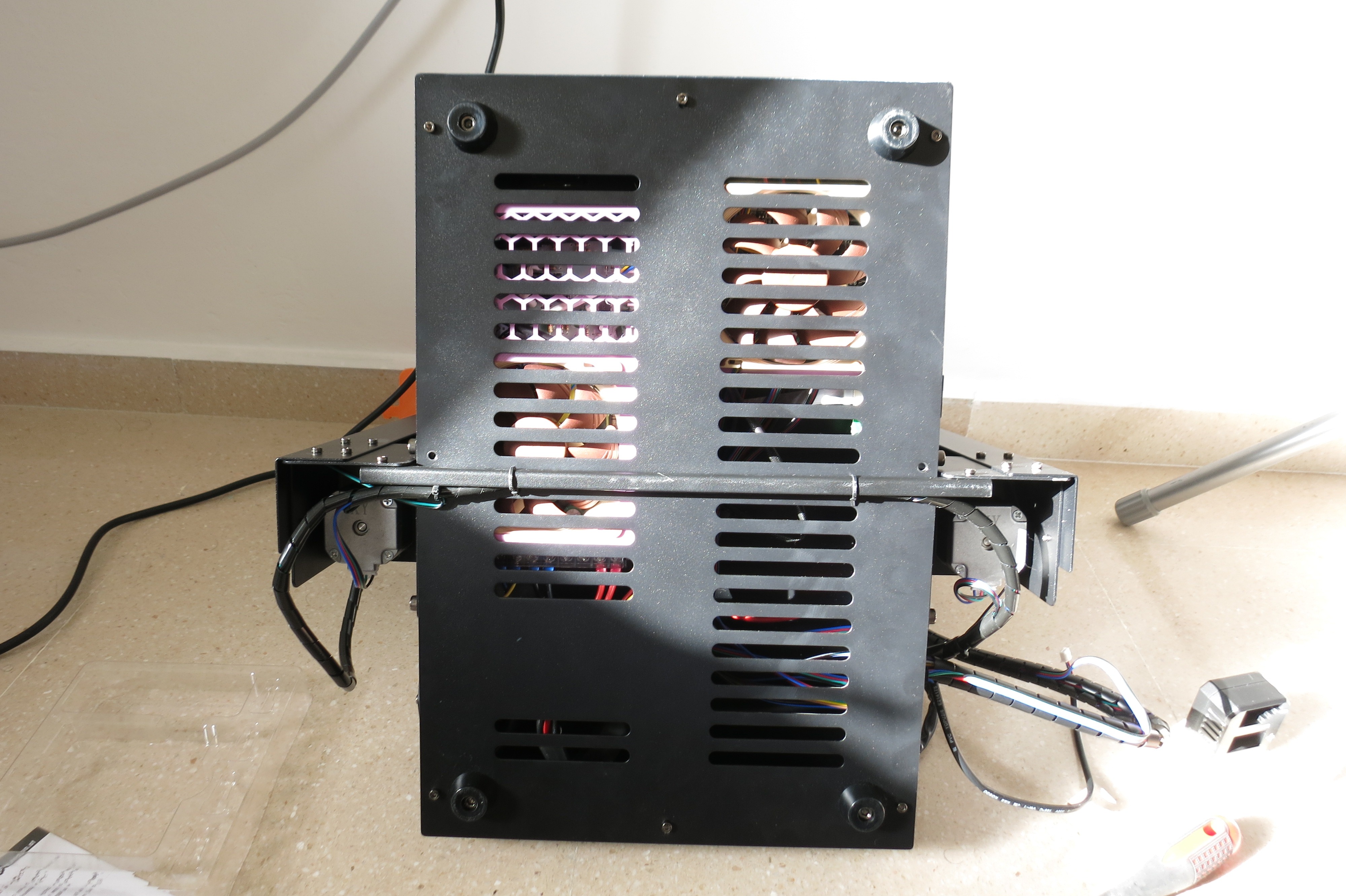

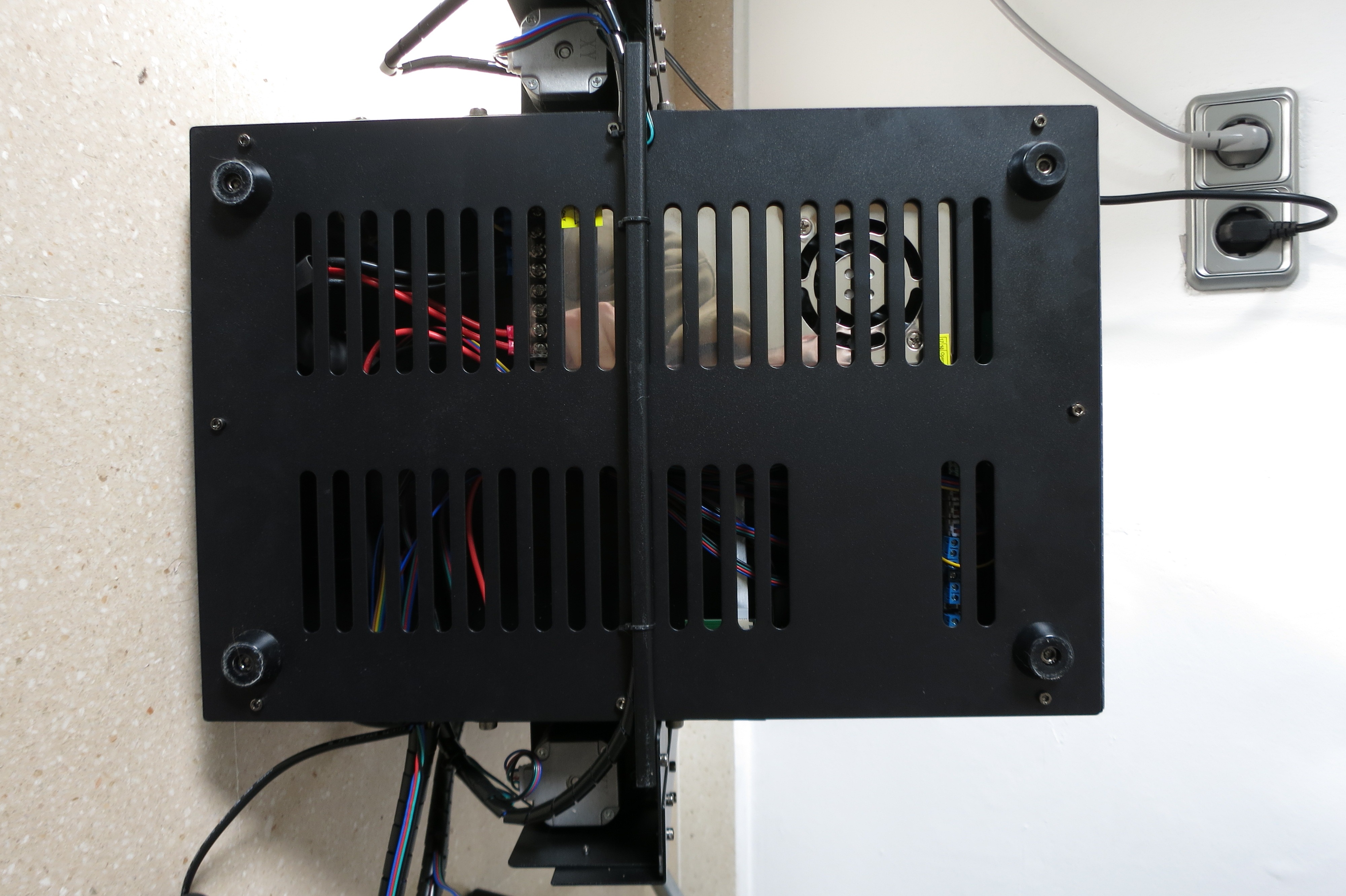

Tras esto solo nos quedará colocar la tapadera, que tendremos que rotar 180º grados para evitar tapar la entrada de aire del nuevo ventilador de la fuente. Esto hará que nos sobren dos tornillos, pero es normal. Quedaría tal que así:
