Разгонная грелка
Владимир ШумовДополнение к https://shui.hardisoft.ru
Прошивка SHUI позволяет использовать двойной нагреватель стола: разгонный - мощный и рабочий штатный. Из моего личного опыта: принтер выходит на режим по температуре очень быстро, если разогревать с комнатной температуры для печати PLA, PETG, то стол нагреется быстрее чем сопло.
На вопросы джедаев, почему нельзя оставить только грелку на 220 вольт, сразу отвечу что да, можно. Это ваш принтер, вы сами принимаете решение как он будет работать, а я буду делать так, как нравится мне. Цель данной статьи не "зачем?", а "как?"
Идея заключается в том, что в момент разогрева стола подключается дополнительная мощная грелка. При достижении целевой температуры дополнительная грелка выключается, и в работу вступает основная. Стабилизацию работы основной грелки обеспечивает PID. По алгоритмам SHUI, после выхода стола на режим дополнительная грелка может отключиться насовсем, до следующего старта нагрева или оставаться на контроле и подкидывать мощность, если происходит сильная просадка температуры (например, включились вентиляторы обдува модели)
Подключается дополнительная грелка через релейный модуль к любому свободному порту. Про обеспечение электрической безопасности рассуждать не будем, но, если есть возможность, релейный модуль лучше использовать с двумя парами контактов, что позволит коммутировать и ноль и фазу сети 220, а сам принтер подключить через УЗО.
Если опыт работы с напряжением 220 у вас мал или отсутствует, воздержитесь от установки разгонной грелки. Впрочем, решать вам.

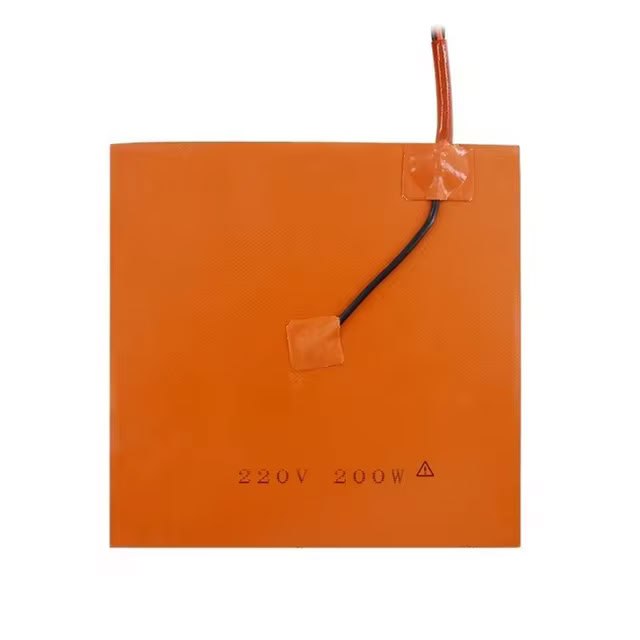

Я ставил грелку 200х200 на сапфир про. Размер стола 235х235. Получился бутерброд: стол, термистор стола, силиконовая грелка, теплоизоляция. Учитывая все эти клеи-липучки, ремонтопригодность так себе.
Варианты подключения
Самый простой вариант, если у вас есть реле на 24 вольта (12в, если это основное напряжение питания в принтере), а нагреватель второго экструдера свободен. Обмотку реле подключаем вместо нагревателя второго экструдера, а контактами реле коммутируем грелку. На платах RN30 вместо порта нагревателя второго экструдера можно использовать порт подключения дополнительного управляемого вентилятора. И не забываем шунтировать реле диодом включенным в обратном направлении.
Чуть сложнее вариант, когда для управления используется порт контроллера. Я сейчас имею ввиду именно порт, без всякой обвязки вокруг него, которая присутствует на портах для подключения концевиков и прочих датчиков. Чистые порты на платах RN12 - PE5, PB2, порты управления драйверами моторов, на RN30, RN6 добавляются порты UART3 Для такого подключения подойдет релейный блок с реле на 5 вольт и ключом в управлении. Обычное "ардуино" реле.
Самым сложным является вариант подключения к свободному порту, который предусмотрел для датчиков и концевиков. Сложность обусловлена тем, что порт подключен через последовательный резистор и установлен подтягивающий резистор к +5v. Рассмотрим этот вариант.
В момент включения порт контроллера находится в состоянии высокого импеданса, а значит на разъеме будет напряжение +5v, поступающее через подтягивающий резистор. После настройки порта на выход, и установки на нем логического ноля, на разъеме будет напряжение обусловленное делителем состоящем из последовательно включенного резистора и подтягивающего, не факт, что это напряжение гарантированно закроет подключенный далее ключ коммутирующий реле. Решается эта задача добавлением подстроечного резистора в массу и операционного усилителя в режиме компаратора. Почему подстроечного? Потому что не факт (это проверено), параметры описанного выше делителя одинаковые на разных платах, но джедаи могут померить установленные на плате номиналы и рассчитать номинал необходимого резистора. Те же джедаи могут просто удалить с материнской платы подтягивающий резистор и не мучиться дальше. Схемы приведу позже.
