Radar Interference Tracker - інструмент OSINT для виявлення активних радарів!
OsintFlow ToolsRadar Interference Tracker (RIT)- це інструмент з відкритим вихідним кодом, створений Оллі Баллінджером, який дозволяє шукати і потенційно виявляти активні військові радіолокаційні системи в будь-якій точці Землі.
Пара супутників Європейського космічного агентства Sentinel-1, запущених в 2014 і 2016 роках, зондують Землю за допомогою технології Synthetic Aperture Radar (SAR) і охоплюють ділянки, що недоступні для звичайних відеосупутників. Дані з цих супутників публікуються у відкритий доступ. Бага у тому, що на знімках цих супутників часто є «засвічення» від радіовипромінювання, але дослідники OSINT перетворили цю помилку у фічу.
У 2018 році простий ізраїльський інженер Харель Ден зробив випадкове відкриття. Він захоплювався зображеннями Близького Сходу і помічав сильні інтерференційні картини. Він вирішив відфільтрувати шум, але замість того, щоб «мінімізувати» шум, зробив «максимізацію» і помітив закономірність. Це і стало приводом, щоб ентузіасти написали open source проект.
Sentinel-1

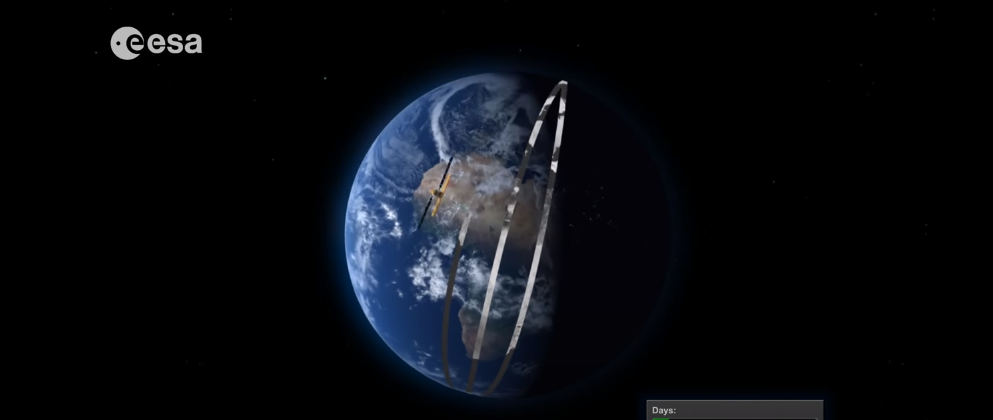

Супутникові знімки бувають оптичними і радіолокаційними. Тип поділяється на підкатегорії в залежності від апертури, орбіти і діапазонів. Пара супутників Sentinel 1 програми ESA Copernicus, S1A і S1B, дають загальний середній час відвідування 1,5 дня.
Така висока роздільна здатність і короткі терміни відвідування, а також відкритий доступ до даних, які надають ці супутники, відкриває безліч можливостей для науки і досліджень, а також для реагування на надзвичайні ситуації, морського моніторингу, аналізу рослинності, кількісної оцінки лісових пожеж та містобудування.
Дані можуть бути вільно завантажені та проаналізовані на багатьох платформах, включно з Copernicus Open Data Hub, Sentinel EO Browser and Google Earth Engine.
Хоча оптичні зображення можуть мати оптичні перешкоди, такі як хмари та пил, радіолокаційні зображення допомагають «бачити» крізь водяну пару та інші дрібні частинки. І навпаки, радіоприймачі можуть бути схильні до перешкод від інших джерел випромінювання на землі і в повітрі, що передається на тих же довжинах хвиль.

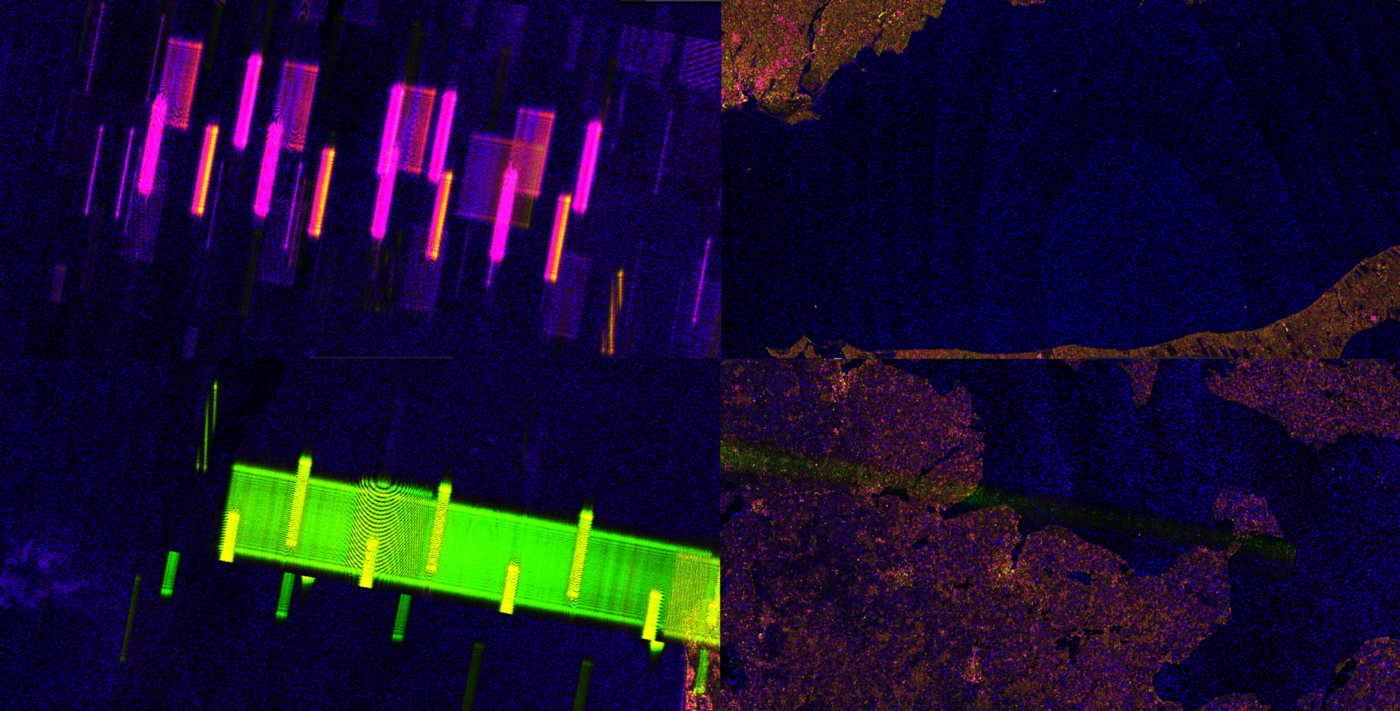

Вільно пересуваючись через картки даних Sentinel-1, можна виявити багато різних інтерференцій, спалахів, перешкод, плям і хвиль, тому об'єднаннання декількох зображень може створити більш плавне зображення і видалити деякі, перешкоди.

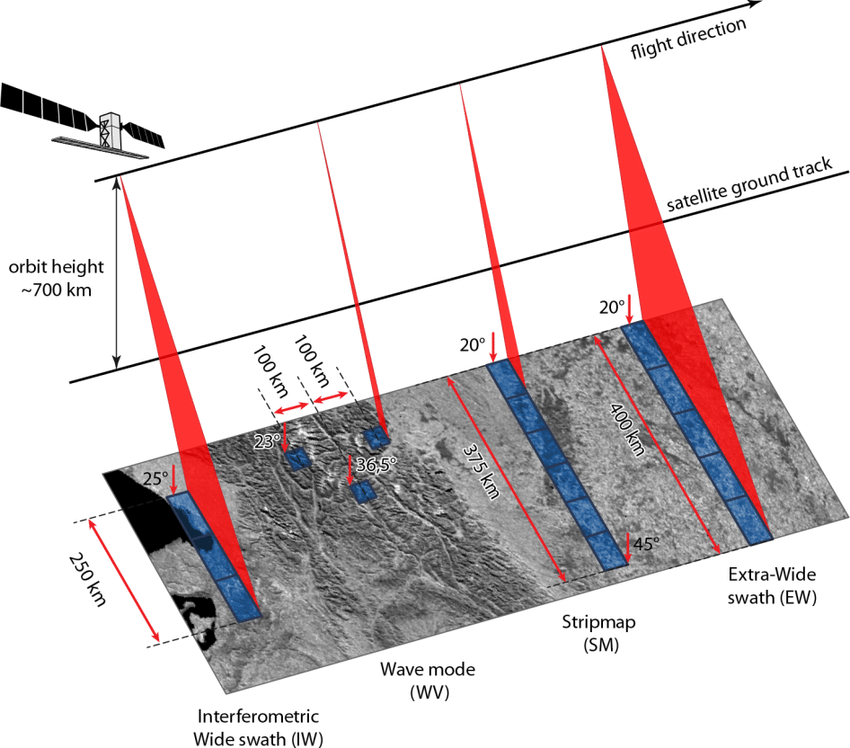

Ці артефакти зображення є результатом більш високих сигналів, що відбиваються. Вони бувають різних поляризації, розмірів і локацій, але завжди матимуть основний кут, перпендикулярний напрямку польоту супутника, тому вони матимуть два різних кута нахилу в залежності від типу орбіти.
Велика частина шуму може бути видалена за допомогою певної форми агрегації зображення або довготривалого аналізу, де для кожного пікселя зображення вибрано найменше значення. Коли ізраїльський інженер спробував зробити таку хитрість в Google Earth Engine, він випадково вибрав максимальне значення, і результати виявилися досить цікавими.

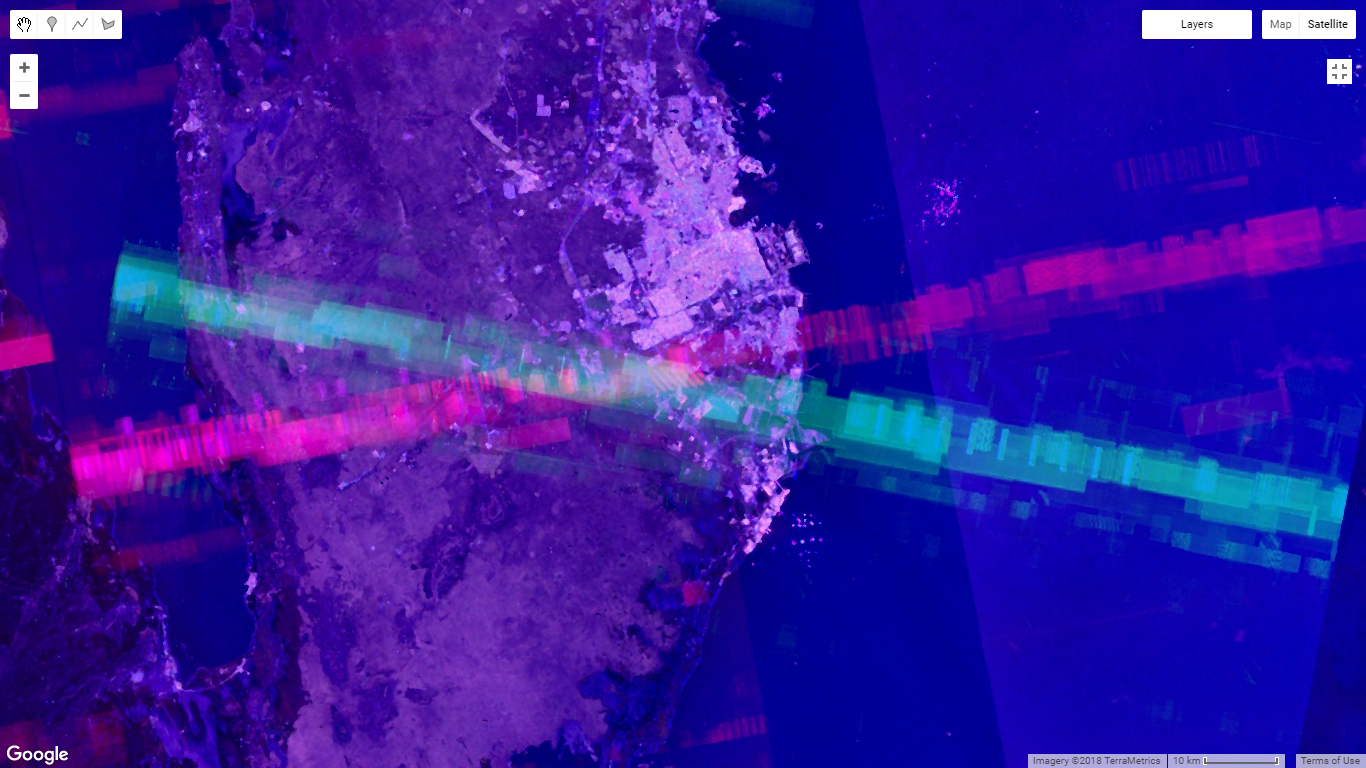

Відображаючи комбінацію поляризації VH і VV, лінії, що результатом накладання інтерференцій висхідної і низхідної орбіти, постійно сходилися.
Що це могло бути?
Це радари з фазованої антенної решітки AN/MPQ-53/65, які формують ракетну батарею Patriot C². Якщо подивитися на офіційну документацію, то військовий G-діапазон - це те ж саме, що і цивільний C-band. Центральна частота Sentinel-1 становить 5, 405 ГГц і знаходиться в межах цього діапазону, тому робоча гіпотеза полягає в тому, що існує деяка наземна перешкода сигналу Sentinel-1.

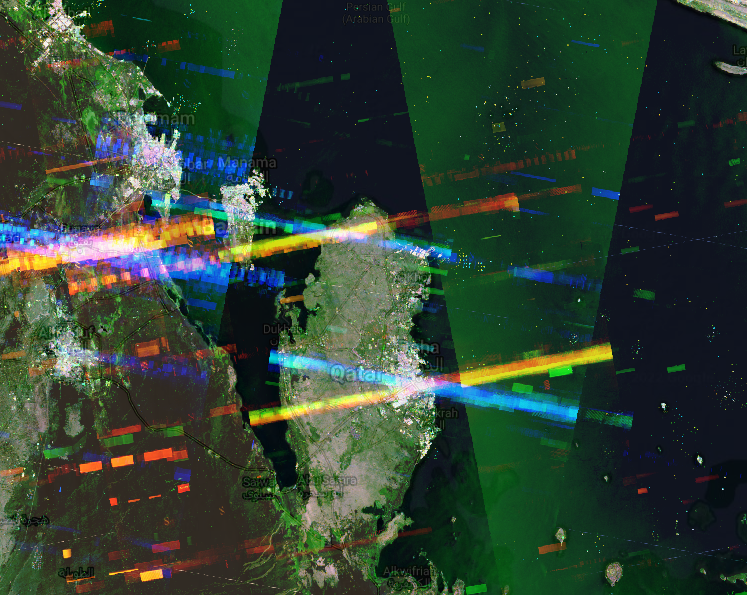

Подальші дослідження підтвердили, що більшість цих перешкод були викликані існуючими системами протиракетної оборони, такими як МІМ-104 Patriot PAC-2, які були розкидані по території Бахрейну, Катару, Йорданії, Ізраїлю, Ємену та іншим країн. І як вивилося, все це було видно, на загальнодоступних супутникових знімках.

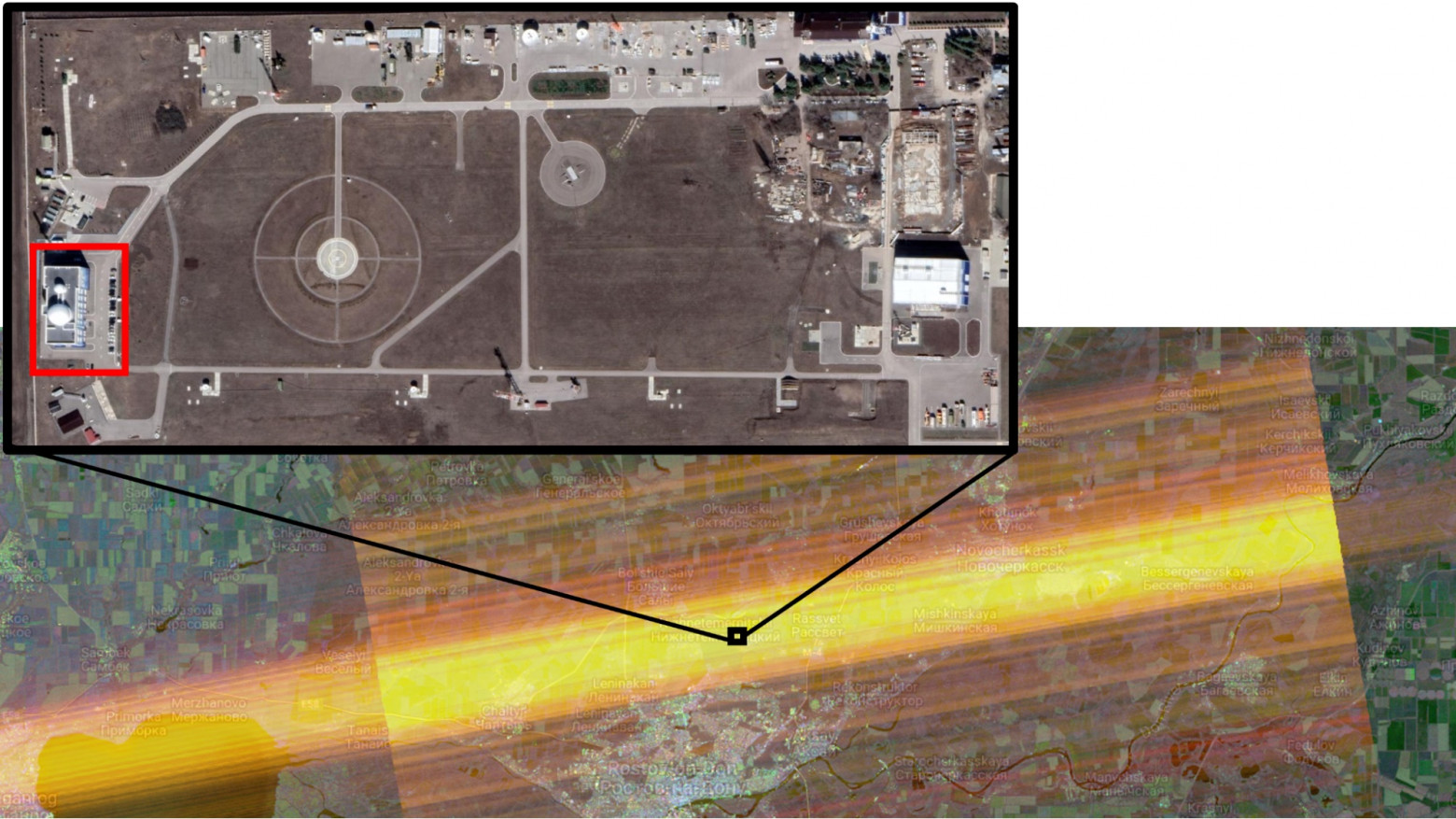

Коли батареї «Patriot » вмикають радар то супутники Sentinel-1 вловлюють як відлуння власного імпульсу радіохвиль, так і потужний викид радіохвиль з радарів, що знаходяться на Землі. Це з'являється у вигляді інтерференційної смуги, перпендикулярної орбітальному шляху супутника.
Ракети Patriot - не єдина система, яка створює такого роду перешкоди. Інші військові радари, що працюють на тій же частоті C-діапазону, включають військово-морські радари, такі як японський FCS-3, китайський Type-381 і російський зенітно-ракетний комплекс С-400.

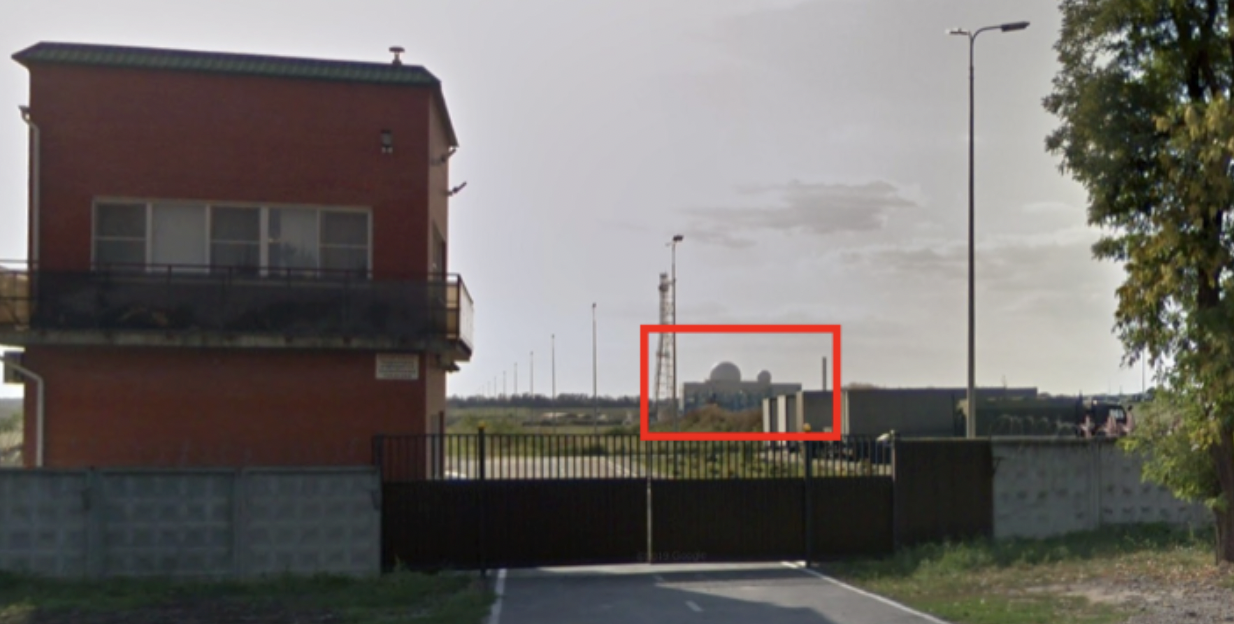

Ден підтвердив місцезнаходження радарів, які він виявив під час свого первинного дослідження, використовуючи інші відкриті джерела, такі як зображення на Картах Google.

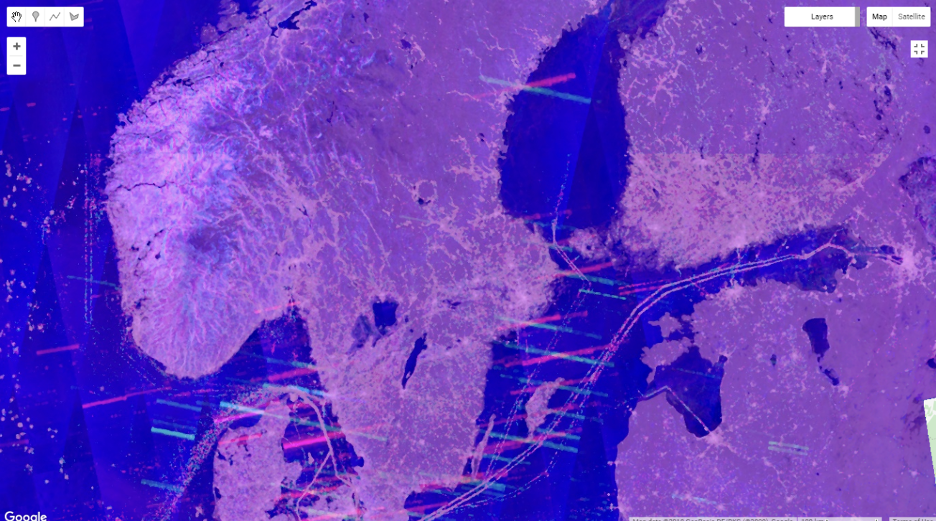

Він також розповів про інші цікаві локації ракетних батарей, такі як шведська група STRIL.
Radar Interference Tracker
Земна поверхня - це велика площа, а Sentinel-1 отримує масу даних SAR, на просіювання яких потрібно багато часу.
Опираючись на початкову роботу і відкриття Хареля Дена, Оллі Баллінджер створив прилад під назвою Radar Interference Tracker (RIT), який дозволяє будь-якому досліднику легко шукати радіочастотні перешкоди (RFI) від військових радарів на величезних територіях і в межах великого часового діапазону.

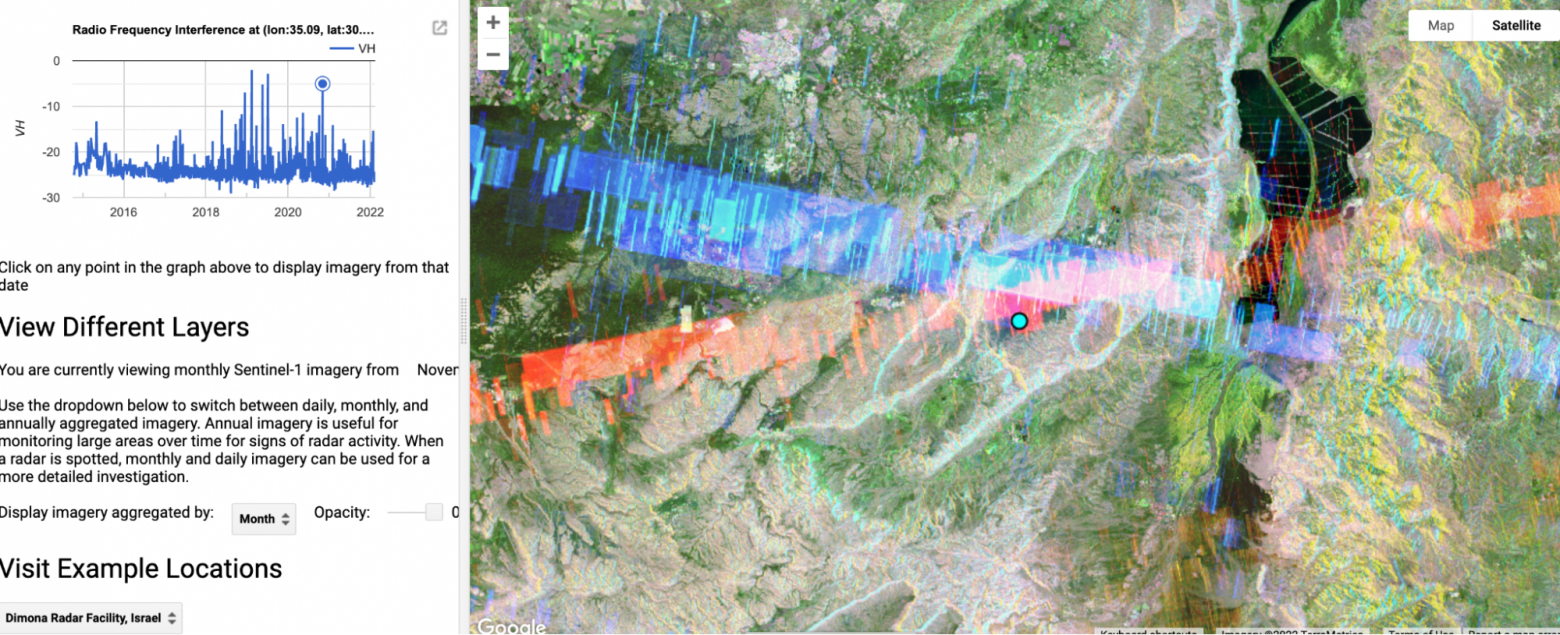

Щорічні кумулятивні перешкоди в С-діапазоні також можуть бути легко обчислені і нанесені на карту на великих територіях, що нас цікавлять в простому і зрозумілому вигляді. Якщо радар включається, коли Sentinel-1 знаходиться над ним хоча б раз на рік, інструмент буде фіксувати його і виводити смугу перешкод. Одним клацанням миші користувачі можуть побачити, чи був включений радар в будь-який інший момент за останні сім років, створивши графік радіоперешкод в цьому місці:
Це ефективно дозволяє будь-кому, хто має підключення до інтернету, відстежувати, коли і де розгортаються певні військові радарні системи.
Разом з оптичними знімками з супутника і фотографіями в Google Street View можна отримати досить багато цікавої інформації.
Посилання на інструмент тут
Слід зазначити, що не кожен випадок радіочастотних перешкод С-діапазону викликаний військовими радарами. Ряд наземних систем використовують однакову частоту, від метеорологічних радарів до телекомунікаційної інфраструктури, всі вони захоплені Sentinel-1.
Наприклад, на цій карті показані перешкоди над Європою, а показники вказують на розташування метеостанцій, видимих на сайті Всесвітньої метеорологічної організації. Хоча перешкоди навколо деяких погодних радарів і міст здаються дещо вищими, вони виробляють лише слабкі сигнали в порівнянні з військовими радарами!
Як використовувати Radar Interference Tracker
Нижче представлений скріншот інтерфейсу з п'ятьма маркованими компонентами, кожен з яких ми розглянемо окремо. У цьому прикладі інструмент зосереджується на системі протиракетної оборони МІМ-104 Patriot PAC-2, розміщеній у Даммамі, Саудівська Аравія. Представлені зображення є сукупністю даних про радіолокаційні перешкоди за січень 2022 року.
- Точка в центрі екрану вказує на те, де вимірюється радіочастотні перешкоди (РЧ). Користувачі можуть виміряти радіочастотні перешкоди в будь-якому місці, просто натиснувши на карту точку, яку вони хочуть дослідити.
- На графіку зліва показана історія радіочастотних перешкод (РФ) в місці, позначеному синьою крапкою в центрі карти. Червона і синя смуги на карті відповідають великим пікам на цьому графіку, які зазвичай вказують на наявність військового радара або іншого джерела перешкод С-діапазону. У цьому прикладі ми бачимо, що цей радар був включений десь в середині 2021 року. Наведення курсору на діаграму відобразить дату, коли зображення було зроблено, і натискання на діаграму завантажить зображення за цей період. Користувачі можуть завантажити діаграму, натиснувши кнопку праворуч від діаграми.
- У цьому рядку вказується дата і рівень агрегації (рік, місяць, день) відображуваних зображень.
- Випадаюче меню дозволяє користувачам об'єднувати супутникові знімки на трьох рівнях. Агрегація по роках вимагає багато часу, але корисна для прочісування. Якщо радар буде виявлено в будь-якій точці даного року, його буде видно на цьому шарі. Агрегація по місяцях або днях відбувається набагато швидше, і це корисно, якщо ви вже знайшли радар і хочете досліджувати його далі. Непрозорість радіолокаційного шару можна перемикати за допомогою повзунка праворуч.
- Щоб відвідати відомі місця радарів, виберіть одне з місць у цьому спадному меню.
