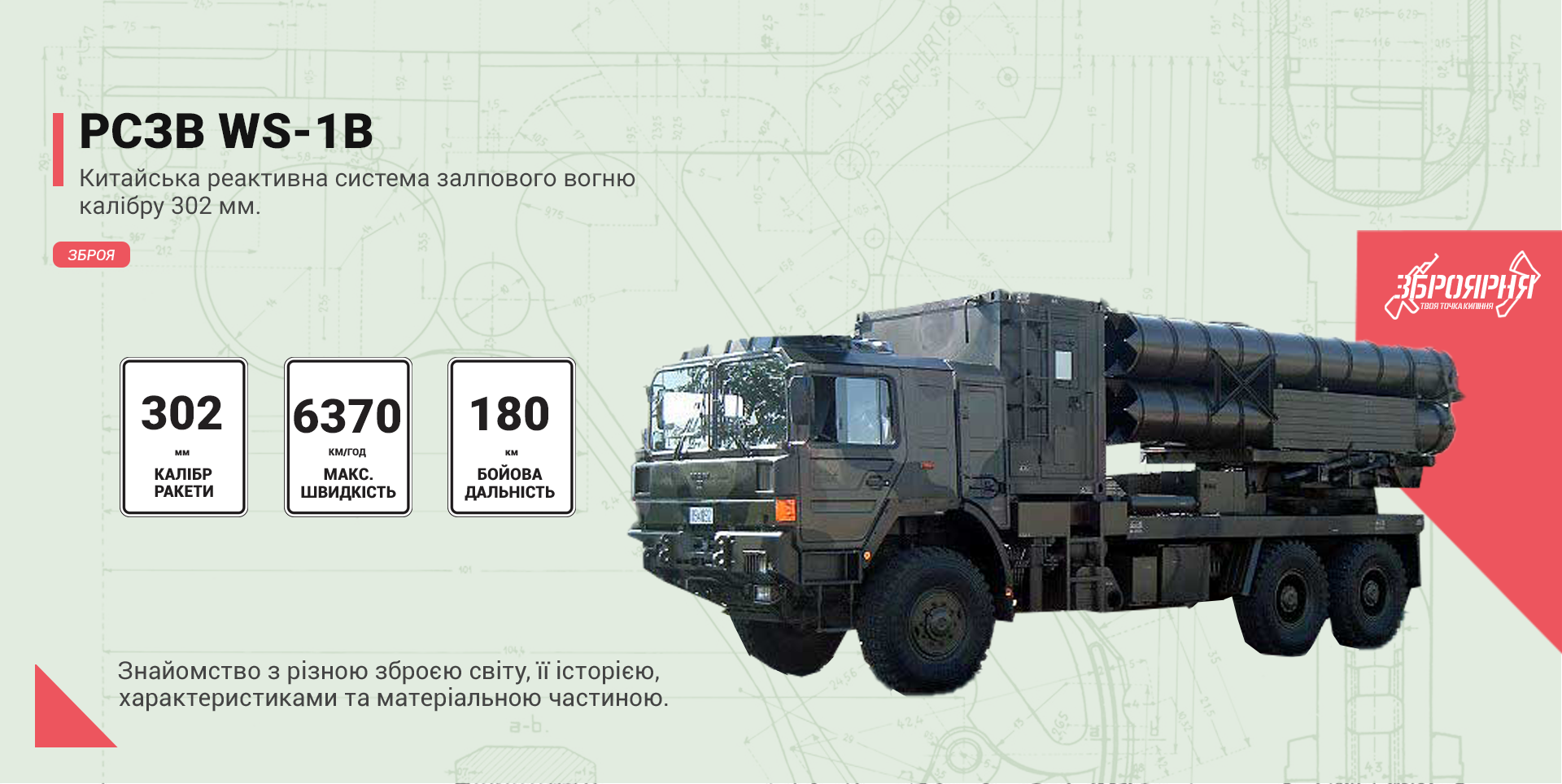

РСЗВ WS-1

Реактивна система залпового вогню WS-1B призначена для завдання ударів по найважливішим цілям, розташованим у глибині оборони противника, включаючи військові бази, місця зосередження військ, пускові установки ракетних комплексів, аеропорти і транспортні вузли, адміністративні та промислові центри.

РСЗВ WS-1B (WeiShi-1B) розроблено Сичуаньською генеральною компанією космічної промисловості ("Sichuan Aerospace Industry Corporation" - SCAIC, м. Ченду) і є результатом модернізації системи залпового вогню WS-1. Розробка систем сімейства WeiShi розпочалася у 80-х роках минулого століття, у 1990 році перша РСЗВ цього сімейства – WS-1 вийшла на випробування. У 1993 р. була вперше продемонстрована модернізована система WS-1B із збільшеною дальністю стрільби та бойовою ефективністю. Системи не бралися на озброєння народно-визвольної армії Китаю (НВАК).

В даний час WS-1B пропонується на міжнародних ринках китайською експортно-імпортною корпорацією "China National Precision Machinery Corporation" (CPMIEC).

У 1996р. було підписано турецько-китайський контракт вартістю 150 мільйонів доларів на постачання РСЗВ WS-1. Відповідно до цієї угоди CPMIEC поставила в 1997 році батарею РСЗВ WS-1 (5 бойових машин) для збройних сил Туреччини та надала технічне сприяння в організації самостійного виробництва ще 5 модернізованих батарей. Ці системи під позначенням Kasirga перебувають на озброєнні турецької армії. Надалі було організовано ліцензійне виробництво та РСЗВ WS-1B під позначенням "Jaguar".

На міжнародній виставці авіації та космонавтики "Airshow China 2004" (м.Чжухай) компанія SCAIC представила останню модель сімейства WeiShi - WS-2 із збільшеною до 200км дальністю, та реактивними снарядами, оснащеними системою корекції траєкторії.

Склад РСЗВ WS-1B:

• пускова установка HF-4B;
• некеровані реактивні снаряди (НУРС) WS-1B;
• транспортно-зарядна машина QY-4B (QY-88B);
• командний пункт DZ-88B.

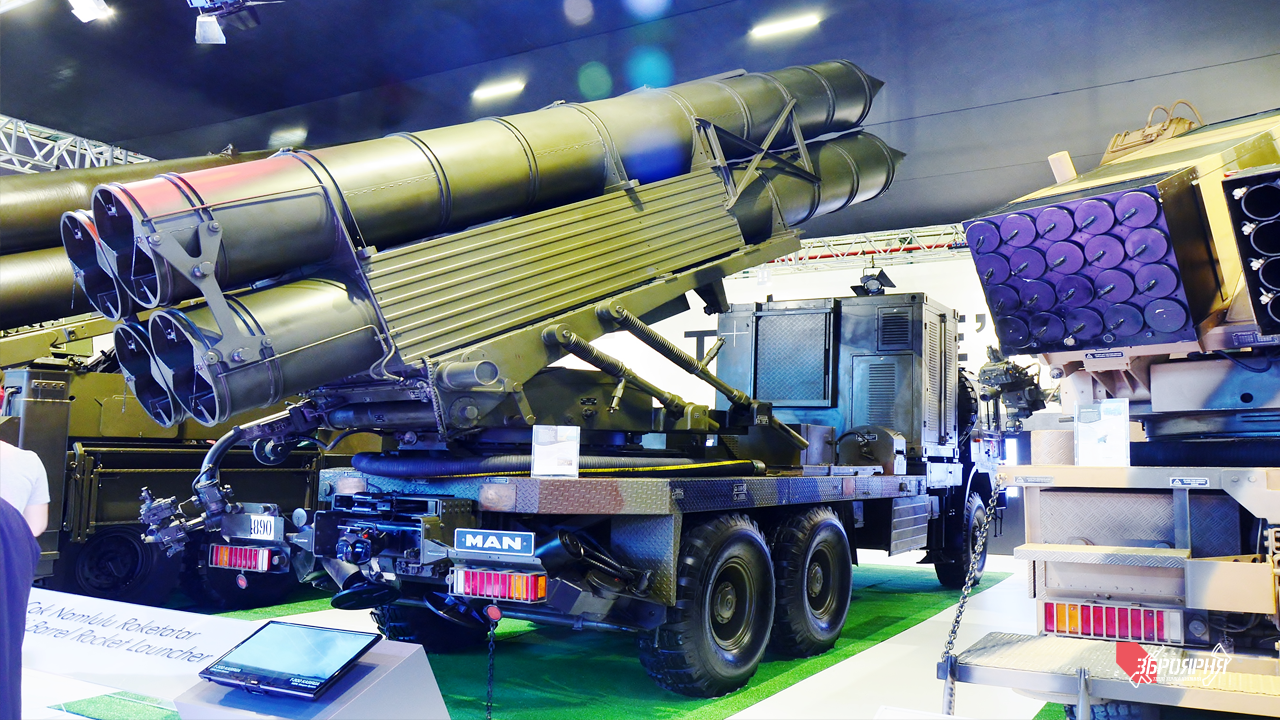

Пускова установка є пакетом з 4 циліндричних напрямних хрестоподібної конфігурації, змонтованих на модифікованому шасі вантажного автомобіля Tiema XC2200 6х6. Машина оснащена гідравлічною системою, за допомогою якої приводяться в дію приводи наведення пакета направляючих та домкрати. Передбачено ручне дублювання приводів наведення. Наведення пакета напрямних забезпечується по вертикалі на кут від 0 до 60° зі швидкістю до 3 градусів на секунду та по азимуту від -30° до +30° від поздовжньої осі пускової установки зі швидкістю до 4 градусів на секунду. Час переведення пускової установки з похідного до бойового положення становить близько 20 хвилин. Екіпаж – 3 чол.

Розробниками пропонується також варіант розміщення пакета з 6 напрямних на автомобільному шасі з колісною формулою 8*8.

Командний пункт DZ-88B оснащений комунікаційною апаратурою для передачі даних та голосового зв'язку, системою GPS, комплектом метереологічного обладнання, системою гіроорієнтації та ІЧ-приладами нічного бачення. У КП DZ-88B встановлюється сучасна цифрова система управління стрільбою, система контролю та тестування обладнання, а також навчання особового складу. Екіпаж – 5 чол.

Некерований реактивний снаряд WS-1 комплектується однорежимним твердопаливним двигуном FG-42 і має максимальну швидкість польоту до 4.2M, максимальну висоту траєкторії - 30км, мінімальну дальність стрільби 20-30км і максимальну - до 100км. Час польоту на максимальну дальність – 170с. Кругове можливе відхилення становить близько 1% від дальності. НУРС WS-1 має вагу – 524кг. У польоті снаряд стабілізується міцно-скріпленими лопатями блоку стабілізаторів, встановленими під кутом до поздовжньої осі НУРС для забезпечення обертального руху із заданою швидкістю.

НУРС WS-1B оснащується модернізованим однорежимним двигуном FG-43 із зарядом твердого палива на основі кополімеру полібутадієну з гідроксильними кінцевими групами (Hydroxy Terminated Polybutadine). Двигун FG-43 має максимальну тягу 275кН, вага заряду палива – 370кг, час роботи – 5.3с.

Для НУРС WS-1B розроблені: осколково-фугасна головна частина загального призначення ZDB-2 та касетна головна частина SZB-1 для ураження скупчень техніки, бойових машин піхоти та інших легкоброньованих цілей. ГЧ ZDB-2 споряджається зарядом вибухової речовини вагою 70кг, 26000 готовими елементами, що вражають, і забезпечує радіус ураження до 70м.

Касетна SZB-1 споряджається 466 кумулятивно-уламковими бойовими елементами з бронепробивністю 70мм. Максимальна швидкість польоту снаряда досягає 5M, висота траєкторії 60км, мінімальна дальність стрільби – 80км, максимальна – до 180км. Є інформація про розробку головної частини об'ємно-детонуючої дії.

Батарея РСЗВ WS-1B включає командний пункт DZ-88B, 6-9 пускових установок HF-4 і стільки транспортних машин QY-88B з боєзапасом 20 снарядів кожна.

Калібр: 302 мм;

Довжина снаряда: 6182-6376 мм;

Стартова вага снаряда: 708-725 кг;

Вага БЧ: 150 кг;

Максимальна швидкість польоту: 5.2М;

Мінімальна дальність стрільби: 60 км;

Максимальна дальність стрільби: 180 км;

Відхилення: 1~1.25%;

Час перезаряджання: 20 хв.
