РСЗВ WM-80

Реактивна система залпового вогню WM-80 призначена для ураження живої сили, бойової техніки, фортифікаційних споруд, пунктів управління військами адміністративних та населених пунктів супротивника на дальностях до 80 км. WM-80 є результатом послідовної модернізації РСЗВ "Тип-83" (WM-40), серійне виробництво якої розпочалося у КНР у 1984 році заводом N123. Метою програми модернізації було збільшення мобільності та бойової готовності РСЗВ, збільшення дальності та точності стрільби, підвищення вогневої продуктивності, розширення номенклатури боєприпасів, що входять до боєкомплекту системи.

В даний час WM-80 пропонується на експорт китайською зовнішньоторговельною корпорацією NORINCO (China North Industries Corporation). Вісім чи чотири (за різними даними) системи WM-80 було поставлено Вірменії 1999 року. Система поставлялася в Бангладеш та Судан. Чотири бойові машини продано Міністерству оборони США.

Розвиток системи продовжується. У 2002 році було продемонстровано нову версію ракети зі збільшеною дальністю польоту в некерованому режимі (до 120 км). Активна робота ведеться щодо підвищення точності стрільби, зокрема, зі створення керованих ракет для РСЗВ WM-80, оснащених системами корекції траєкторії. Це дозволить формуванням реактивної артилерії успішно вирішувати завдання щодо точного вогневого ураження групових та одиночних цілей у будь-яких метеоумовах при малій витраті боєприпасів.

Існує інформація про завершення розробки нової ракети збільшеного (406мм) калібру, оснащеної приймачем супутникової навігації системи NAVSTAR. Ракета, що отримала експортне позначення "Guardian-2", має дальність польоту до 280 км. Збільшення калібру ракети призвело до скорочення ракет на пусковій установці до трьох замість восьми у прототипу.

До складу РСЗВ WM-80 входять:

• бойова машина;
• 273-мм реактивні снаряди;
• система управління вогнем;
• транспортно-зарядна машина.

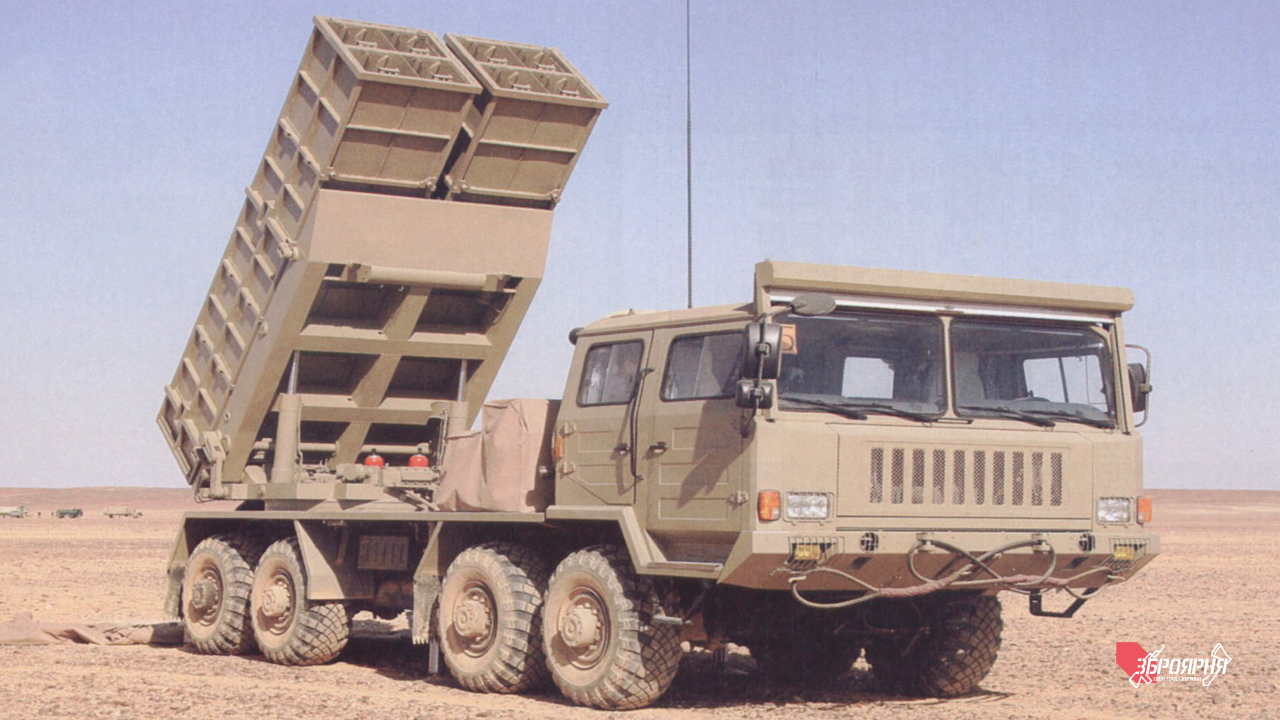

Пускова установка та транспортно-зарядна машина встановлені на шасі чотиривісного вантажного автомобіля підвищеної прохідності "Shandong Taian" TAS5380SQ (TAS5382) виробництва фірми "Tai'an Special Vehicle Manufactory" вантажопідйомністю 20т з колісною формулою 8х8. Пускова установка має поворотну раму з двома пакетами реактивних снарядів по чотири напрямні в кожному. Після запуску реактивних снарядів пакети за допомогою спеціальної транспортно-заряджальної машини знімаються з пускової установки та замінюються на нові. Екіпаж пускової установки - п'ять осіб: командир, водій, оператор РСЗВ та два допоміжні номери. Процес перезаряджання, як правило, вимагає участі всього екіпажу. Час перезаряджання від 5 до 8 хвилин.

При русі по шосе пускова установка розвиває швидкість до 70 км/год і має досить високу прохідність пересіченою місцевістю.

Принциповою відмінністю РСЗВ WM-80 від прототипу є наявність удосконаленої системи керування вогнем, що повністю автоматизує бойову роботу. Після отримання бойового завдання на поразку координати цілі, що надійшли каналами зв'язку від командного пункту чи введені вручну, і навіть координати самої пускової установки - передаються у цифровий балістичний обчислювач. Цей обчислювач розраховує оптимальні установки прицільних пристроїв та підривників бойових частин ракет з урахуванням погодних умов, стану ландшафту та типів боєприпасів, що використовуються. Після чого пускова установка автоматично приводиться в бойове положення. Стрілянина може вестись залпом або одиночними пострілами в залежності від вибору оператора.

Реактивний снаряд РСЗВ WM-80 має класичне компонування, оснащений стабілізуючим оперенням, а також додатково стабілізується у польоті обертанням. Завдяки розробці нового твердопаливного двигуна на сумішевому паливі та покращенню аеродинамічної якості вдалося значно збільшити дальність польоту снарядів.

Повідомляється про розробку різних варіантів ракет для системи WM-80 - це некерована ракета з дальністю стрільби 80км і керована ракета, оснащена блоком інерційного керування та системою корекції траєкторії з перешкодно захищеним приймачем системи супутникової навігації NAVSTAR. Управління рухом ракети здійснюється газодинамічними кермами, що приводяться в дію газом високого тиску від газогенератора. Відомостей про точність стрільби керованої ракетою немає, але вона може бути дуже високою.

У боєкомплект реактивних снарядів WM-80 входять:

• осколково-фугасна боєголовка загального призначення вагою 150кг – при вибуху дає 16800 осколків та має радіус ураження до 70 метрів;
• касетна головна частина для ураження скупчень техніки, бойових машин піхоти та інших легкоброньованих цілей містить 380 багатоцільових суббоєприпасів з бронепробивністю 80-100мм;
• головна частина, споряджена термобаричною сумішшю, для ураження інженерних фортифікаційних споруд та прихованої в них живої сили противника.

Головні частини укомплектовуються контактним підривником WJ-6A, неконтактним підривником MD-23A або електронним підривником 2000S. Температурний діапазон експлуатації від -40 до 50 ° C, ефективний період зберігання - 10 років. Двигун споряджається зарядом палива НТРВ вагою 205.5 кг. Швидкість сходу снаряда з напрямною становить 40м/c, час сходу – 0.25с, максимальна швидкість польоту – 1140м/с, час польоту на максимальну дальність – 165с, максимальна висота траєкторії – 31000м.

Калібр: 273 мм;

Довжина снаряда: 4580 мм;

Стартова вага снаряда: 505 кг;

Швидкість: до 70 км/г;

Вага БЧ: 150 кг;

Розахунок: 5 чол.;

Мінімальна дальність стрільби: 34 км;

Максимальна дальність стрільби: 80 км;

Запас ходу: 550 км;

Час перезаряджання: 5-8 хв.
