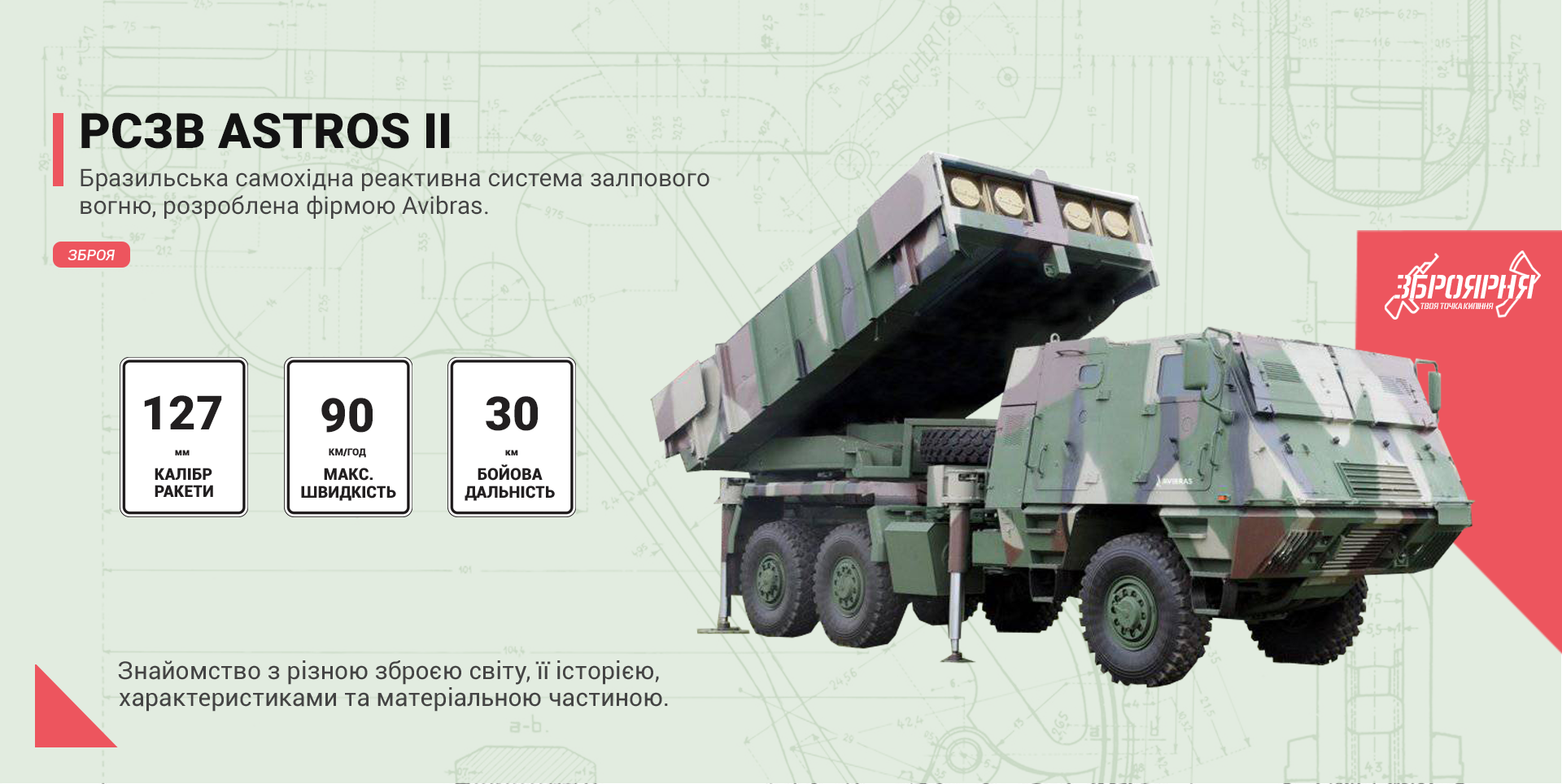

РСЗВ Astros II

РСЗВ Astros II розроблено та виробляється компанією "Avibras Aerospacial S.A." (Бразилія). Постачання системи РСЗВ Astros II почалися в 1983 році. Ряд принципово нових технічних рішень, втілених у конструкції реактивного снаряда, дозволяє віднести її до нового покоління подібного роду зброї.

Прийнята на озброєння у 1983 році. Наразі перебуває на озброєнні сухопутних сил Бразилії, Іраку та Саудівської Аравії. Активно застосовувалась під час операції "Буря в пустелі" в 1991 році в Іраку проти збройних сил США, бойових діях Бразильської армії.

РСЗВ Astros II відрізняють:

• висока мобільність захищеність усіх систем;
• висока щільність вогню;
• працездатність у будь-який час доби;
• висока точність та ефективність ракет;
• наведення пакету напрямних без виходу бойового розрахунку із кабіни.

Розроблено варіант оснащення Astros II тактичною ракетою із дальністю дії до 150 км, яка може оснащуватися головними частинами різних типів.

Склад:

До складу РСЗВ Astros II входять такі бойові засоби:

• Універсальна пускова установка AV-LMU здатна вести вогонь 5 типами ракет різного калібру;
• Транспортно - зарядна машина (ТЗМ) AV-RMD, яка при повному завантаженні здатна нести 2 контейнери з реактивними снарядами для кожної пускової установки;
• Реактивні снаряди;
• Командна машина (AV-VCC), призначена для забезпечення зв'язку, передачі даних та керування вогнем трьох батарей PСЗО "Astros-2";
• Пересувна майстерня для ремонту та технічного обслуговування;
• Автоматизована система управління наведенням та вогнем (AV-UCF) основне призначення якої - розрахунок установок стрільби та даних польотного завдання.

Усі бойові засоби монтуються на тривісних шасі підвищеної прохідності вантажопідйомністю 10т, колісна формула 6х6. Автомобілі мають дизельний двигун "Mercedes-Benz" потужністю 280к.с. і можуть пересуватися зі швидкістю до 90 км/год.

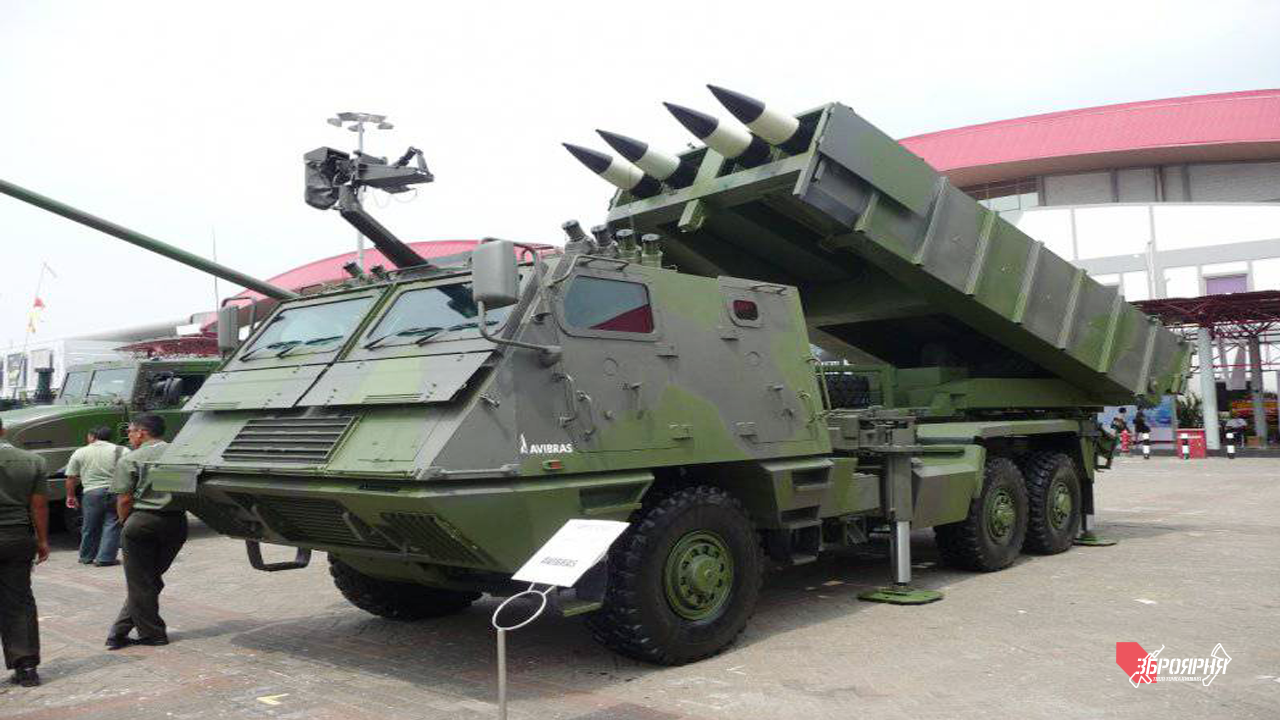

У передній частині пускової установки AV-LMU на рамі автомобільного шасі змонтовано броньовану рубку, в якій розміщуються командир ПУ, механік-водій та навідник. В ізольованому відсіку рубки розміщені силова установка та агрегати трансмісії. Артилерійська частина ПУ виконана за модульною схемою і є коробчастою фермою, в якій можуть бути встановлені чотири змінні транспортно-пускові контейнери з пакетами трубчастих напрямних. Виробляються варіанти з різною кількістю направляючих контейнера. Кількість напрямних залежить від типу використовуваних реактивних снарядів. Завдяки цьому пускова установка може бути базовим елементом створення реактивних систем різних військових ланок. Перезаряджання здійснюється за допомогою транспортно-заряджувальної машини шляхом заміни транспортно-пускових контейнерів, що споряджаються на заводі. Час заміни контейнера становить 5-6 хв.

Наведення пакета напрямних виконується поворотним та підйомним механізмами з силовими приводами. Управління всіма операціями з підготовки та ведення стрільби здійснюється з пульта управління у броньованій рубці. Вихідні дані для стрільби розраховуються за допомогою обчислювального пристрою пульта управління або передаються з пункту.

Допоміжне озброєння пускової установки складається із 12.7мм зенітного кулемета, змонтованого над люком у даху рубки. ПУ обладнана апаратурою радіозв'язку та навігації. Є засоби пожежогасіння та прилади нічного бачення.

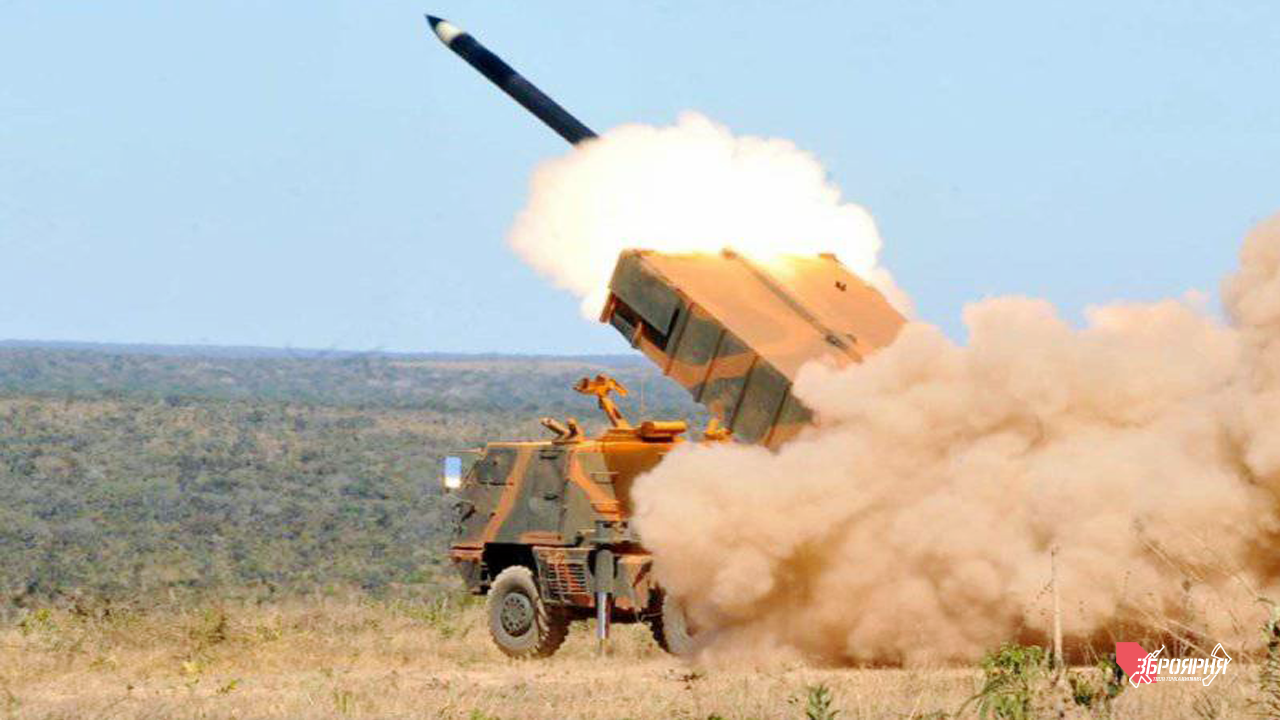

Реактивні снаряди

Для підвищення точності стрільби реактивні снаряди РСЗВ Astros II оснащуються системою керування польотом, що коригує траєкторію руху по тангажу.

До реактивних снарядів розроблено касетні бойові частини трьох типів:

• осколково-фугасна;
• касетна з кумулятивно-уламковими бойовими елементами (КУБЕ);
• касетна з протитанковими протиднищовими мінами;

Бойова частина ракети SS-40 містить 20 КУБЕ, бойова частина SS-60 - 65 КУяБЕ, бойова частина SS-80 - 52 елементи. Для знищення злітно-посадкових смуг аеродромів снаряди можуть комплектуватись бойовими частинами проникаючого типу. За рахунок затримки підриву такий боєприпас проникає у ґрунт на глибину до 0.5 метрів.

До складу батареї РСЗВ Astros II входять: шість універсальних пускових установок AV-LMU, шість ТЗМ AV-RMD, система керування та наведення AV-UCF. Командна машина AV-VCC разом із двома пересувними майстернями надаються батальйону.

Розрахунок: 4 особи;

Колісна формула: 6×6;

Максимальна швидкість по шосе: 90 км/год;

Калібр (SS-30): 127 мм;

Максимальна дальність стрілянини: 9 - 30 км;

Маса бойової частини: 68 кг;

Час перезаряджання: 10 хв.
