РПГ-7В2, ручной противотанковый гранатомет
Инженерия войныВысокоэффективное, простое в использовании и малозатратное средство поражения тяжело- и легкобронированных целей, укреплений и живой силы противника.
Ручной противотанковый гранатомет РПГ-7В2 предназначен для борьбы с широкой номенклатурой целей, благодаря боекомплекту кумулятивных, термобарических и выстрелов осколочного действия.
РПГ-7В2 является грозным оружием, значительно повышающим огневую мощь подразделений, особенно ведущих боевые действия в городских условиях. Простота конструкции и надежность в любых климатических условиях, а также возможность многоразового использования делают РПГ-7В2 незаменимым при оснащении общевойсковых и специальных подразделений.
Боевые свойства РПГ-7В2
Характеристики
Калибр гранатомета (мм)- 40
Масса гранатомета с оптическим прицелом (кг):РПГ - 6,5
Боевая скорострельность (выст. в мин) - 4-6
Прицельная дальность (м)- 500
Гранатомет состоит из следующих основных частей и механизмов:
- ствола с механическим (открытым) прицелом
- ударно-спускового механизма с предохранителем;
- бойкового механизма;
- оптического прицела.

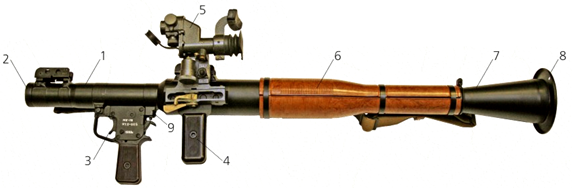

3 – ударно-спусковой механизм с предохранителем; 4 – рукоятка ствола,
5 – оптический прицел, 6 – накладки, 7 – раструб; 8 – тарель, 9 – бойковый механизм
Принцип действия
При выстреле из гранатомета от удара бойка срабатывает капсюль-воспламенитель и поджигает пороховой заряд. Газы, образовавшиеся при сгорании порохового заряда, воспламеняют трассер, придают гранате с помощью турбинки вращательное движение и выбрасывают ее из канала ствола, сообщая начальную скорость 120-140 м/с.
После вылета гранаты из канала ствола раскрываются перья стабилизатора, происходит взведение взрывателя и на расстоянии, обеспечивающем безопасность стрелка, воспламеняется пороховой заряд реактивного двигателя. Скорость гранаты увеличивается до 300 м/с. При встрече гранаты с преградой (целью) срабатывает взрыватель и затем разрывной заряд. После 4-6 с. полета, если граната не встретит цель или произойдет отказ взрывателя, срабатывает самоликвидатор.
Стрельба из гранатомета не имеет отдачи. Это достигается истечением пороховых газов назад через сопло и раструб ствола. Возникающая при этом реактивная тяга направлена вперед по оси гранаты, уравновешивая таким образом силу отдачи.
