РПГ-7

Ручний протитанковий гранатомет РПГ-7 призначений для боротьби з танками, самохідно-артилерійськими установками та іншими броньовими засобами ворога. Крім цього, він може використовуватися для знищення живої сили ворога, що знаходиться в легких укріпленнях, а також у спорудах міського типу.

Попередником цієї зброї експерти називають німецький гранатомет (вірніше гранатомети, бо їх було кілька) Panzerfaust, створений німцями у другій половині Другої Світової війни і доставив чимало клопоту танкістам. Протитанковий засіб вийшов дуже дешевим і ефективним. При цьому він був настільки простим, що підбити танк міг навіть підліток. Частина експертів вказують на деяку схожість між РПГ і американськими базуками , якими армія США озброювала протитанкові розрахунки в Європі.

В середині минулого століття на озброєнні Радянської Армії для боротьби з танками використовували ручні протитанкові гранати, ручний гранатомет РПГ-2 і гармати. Розробкою гранатометів займалося відразу кілька підприємств, але для всіх них ця зброя не була основним напрямком, і тому вироби виходили ненайвищої якості.

Ручний протитанковий гранатомет РПГ-7 був розроблений під керівництвом Володимира Васильовича Дегтярьова - сина знаменитого радянського зброяра.

З 1948 року і до того часу на озброєнні Червоної Армії був гранатомет РПГ-2, технічні характеристики якого вже не влаштовували військових. Зокрема, дальність стрільби РПГ-2 становила всього лише 50-80 метрів. Був створений гранатомет РПГ-4 з більш високою швидкістю польоту гранати, але дальність стрільби від цього суттєво не збільшилася. Його також випускали за ліцензією в Китаї і у В'єтнамі. У той час на озброєння Радянської Армії вже надійшов ПТКР «Джміль», здатна вражати танк на відстані від шестисот до двох тисяч метрів, однак на відстані ближче шестисот метрів вражати бронетехніку противника було нічим.

Конструкторам була поставлена ​​задача «навчити» ручний гранатомет вражати танки противника в ближньому бою і вони з цим завданням впоралися. Була розроблена нова граната ПГ-7В, на яку встановили реактивний двигун, що дозволило істотно збільшити дальність стрільби. Новий гранатомет отримав назву РПГ-7.

РПГ-7 був спеціально створений для застосування проти танків, самохідних артилерійських установок і інших видів бронетехніки противника, а також проти живої сили, як на відкритій місцевості, так і в укриттях. З появою РПГ-7 і гранати ПГ-7В піхота отримала просте і ефективне знаряддя для різних цілей.

Конструкція РПГ-7 виявилася настільки простою і вдалою, що незважаючи на появу досконаліших версій цього ж гранатомета, РПГ-7 досі воює в різних точках планети.

Будова

Гранатомет складається із:

- ствола з оптичним і механічним прицілами;

- ударно-спускового механізму з запобіжником;

- бойкового механізму.

Ствол гранатомета

Ствол гранатомета складається з труби і патрубка і служить для створення напрямку польоту гранати і відводу порохових газів при пострілі. На відміну від РПГ-2, гранатомет РПГ-7 має розширення ствола в його середній частині — зарядну камору — для більш повного використання енергії метального заряду, і розтруб у казенній частині — для забезпечення безвідкатності комплексу.

УСМ

Ударно-спусковий механізм — служить для спуска курка з бойового взводу, нанесення удару по бойку і для постановки на запобіжник.

Приціли

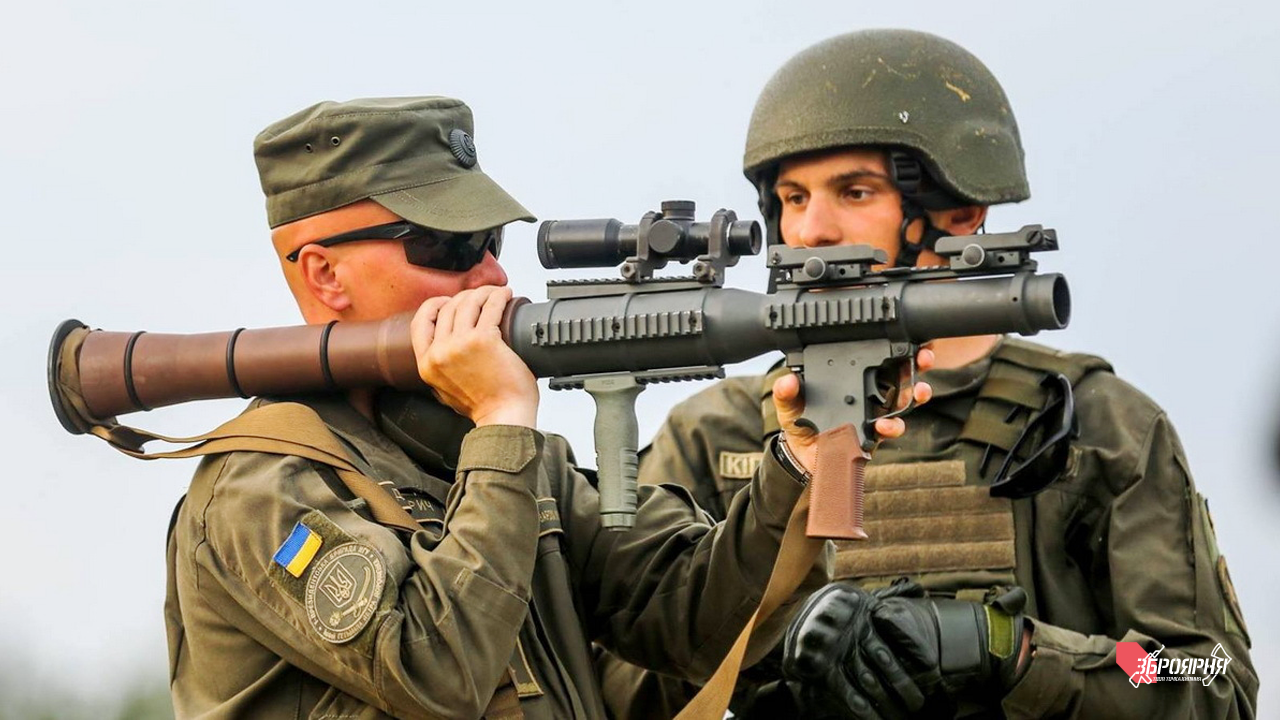

Механічний приціл — використовується у разі пошкодження (виходу з ладу) оптичного прицілу. Основним для РПГ-7 є оптичний приціл ПГО-7 (або його модифікації ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптичний приціл призначений для спостереження за полем бою, визначення дистанції до цілі, введення виправлень на дальність і швидкість руху цілі, з урахуванням балістики різних боєприпасів і наведення гранатомета на ціль з урахуванням поправок. Приціл являє собою оптичну систему лінз і призм, укладену в герметичний металевий корпус, заповнений сухим азотом для запобігання запотівання. Оптичний приціл забезпечує фіксоване видиме збільшення цілі в 2,7 разів. Приціл оснащений набором світлофільтрів, що поліпшують видимість в складних погодних умовах. Для запобігання демаскуючих відблисків від сонця і забруднення приціл оснащений гумовим ковпачком, що надівається на об'єктив.

Сітка прицілу ПГО-7В має розвинену шкалу поправок, а також дальномірну шкалу, що дозволяє швидко визначити дальність до цілі типу «танк» (заввишки 2,7 м). Маховичок забезпечує введення кутів прицілювання в межах 0 — 51,2 артилерійських одиниць, а прицільна марка на сітці: 0 — 45,7. В умовах поганої освітленості можливе підсвічування сітки прицілу. Лампа підсвічування використовує гальванічні елементи живлення А316 або 2РЦ63.

Приціл зберігає свої характеристики у великому діапазоні температур (від -50 до +50 °C), а також здатний витримувати високі механічні навантаження.

Нічний оптичний приціл

Гранатомет РПГ-7 може оснащуватися нічними прицілами першого покоління (такими як спеціалізований гранатометний нічний приціл ПГН-1, або універсальним нічним прицілом НСПУМ (виріб 1ПН58) або нічними прицілами другого покоління НСПУ-3.

У гранатомета з нічним прицілом додатково вводиться механізм світлоблокування, що виключає засвічення прицілу полум'ям власного пострілу.

Інші види прицілів

Спільно з РПГ-7 застосовуються також і інші приціли(в тому числі і кустарного виробництва): від саморобних механічних прицілів замість пошкоджених оригінальних, до високотехнологічних лазерних і коліматорних прицілів.

Складання та розбирання

Неповне розбирання проводиться для чищення, змащення й огляду гранатомета, повне - чищення при сильному забрудненні гранатомета, після перебування його під дощем або в снігу, при переході на нове мастило, а також при ремонті.

Часте повне розбирання гранатомета не допускається, так як воно прискорює зношування частин і механізмів.

1) Зняти чохли спочатку з казенної, а потім з дуловою частини гранатомета;

2) Відокремити ударно-спусковий механізм: покласти гранатомет на стіл планкою для кронштейна оптичного прицілу вниз; натиснути ключем-викруткою або пристосуванням для збирання і розбирання ударно-спускового механізму на розрізну частина чеки і втопити її , потім виштовхнути (вибити) вибиванням чеку і, взявшись за рукоятку, відокремити ударно-спусковий механізм від ствола;

3) Відокремити бойковий механізм: повернути гранатомет бойковим механізмом вгору (або поставити його у вертикальне положення); утримуючи ствол лівою рукою, правою рукою за допомогою ключа-викрутки вигвинтити ніпель і вийняти з підстави бойкового механізму бойок, пружину бойка й опорну втулку;

4) Відокремити кришку корпусу ударно-спускового механізму: взяти ударно-спусковий механізм в ліву руку, правою рукою за допомогою ключа-викрутки вигвинтити чотири гвинти і зняти кришку корпуса ударно-спускового механізму. У гранатомета з нічним прицілом після відгвинчування двох верхніх гвинтів відокремлюється основа механізму світлоблокування.

РПГ-7 - це не тільки протитанкова гармата, але і цілком доступна артилерія для знищення бункерів та зброя загального призначення.

РПГ-7 вважається одним з найефективніших польових засобів проти вертольотів, хоча і не розроблявся з цією метою.

Калібр: 40 мм;

Маса: 6,3 кг;

Довжина: 950 мм;

Максимальна дальність: 700 м;

Маса гранати: 2 - 4,5 кг;

Початкова швидкість гранати: 112 - 145 м/с.
