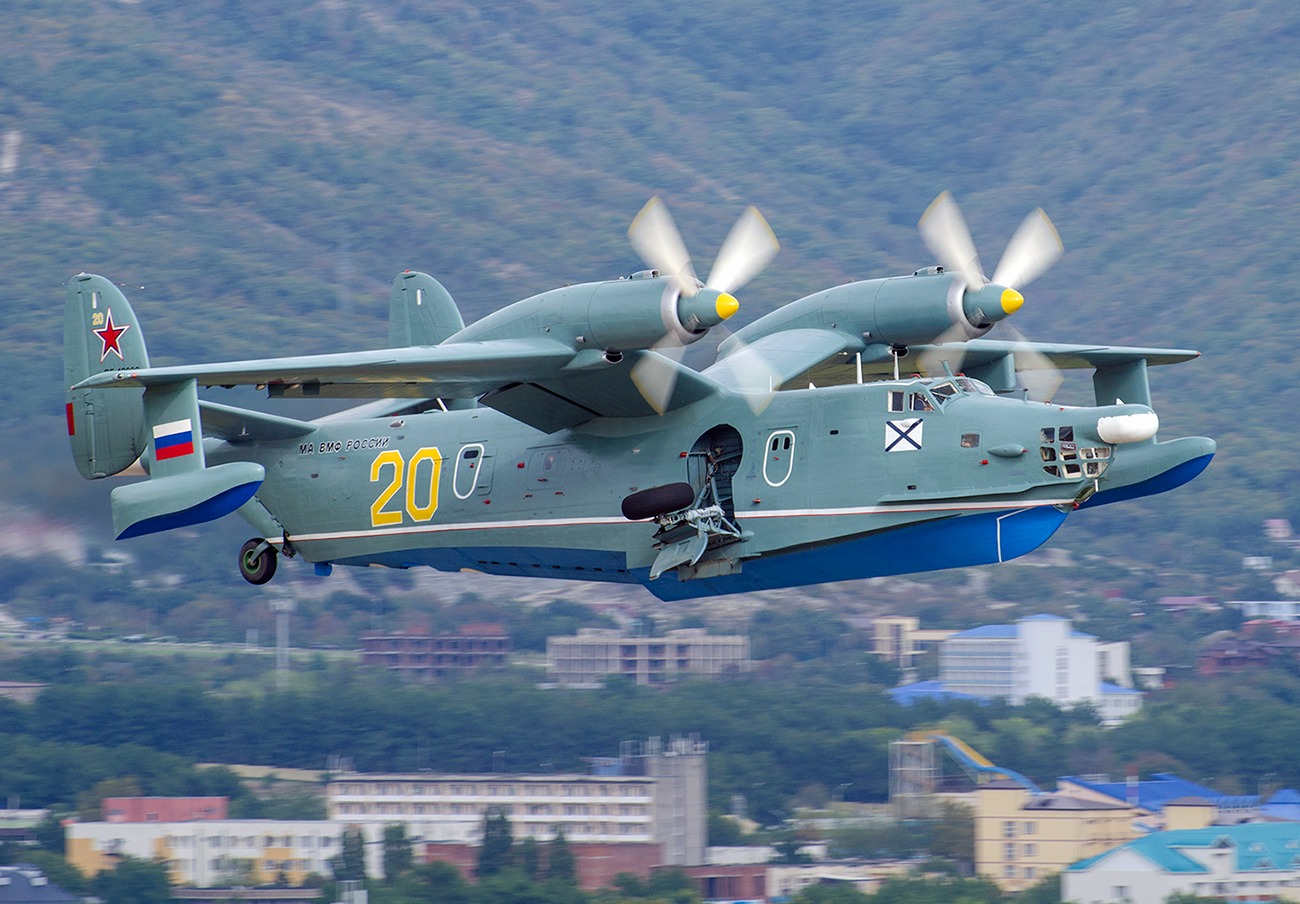

Бе-12 «Чайка» (изделие «Е», по кодификации НАТО: Mail) — противолодочный самолёт-амфибия (летающая лодка).
История создания летающей лодки Бе-12
В середине 50-х годов прошлого века к созданию самолета-амфибии Бе-12 приступил отдел предварительного проектирования, которым руководил ученик и соратник Г. М. Бериева Алексей Константинов. При этом при создании самолета использовались уже проверенные временем конструкции предыдущей летающей лодки Бе-6, которая находилась в эксплуатации с 1951 года, а также информация, полученная в ходе отработки проектов летающих лодок Бе-10 и Р-1. Все это не исключало необходимости проведения многочисленных исследований до тех пор, пока не сложился облик самолета, который в наибольшей степени отвечал требованиям заказчика и функциональному предназначению самолета. Лишь после этого главным конструктором был окончательно утвержден проект, получивший индекс Бе-12.
Для ОКБ Бериева это был достаточно сложный период, так как немногочисленный штат тратил много времени и сил на доработку самолета-амфибии Бе-10. Поэтому натурный макет новой летающей лодки Бе-12 был представлен членам государственной комиссии лишь в ноябре 1957 года. К середине 1959 года в ОКБ были готовы чертежи для постройки опытной турбовинтовой летающей лодки. В строительстве самолета ОКБ оказывал помощь авиазавод №86, который изготовил корпус самолета. При этом применялись новые технологические процессы: плазменная резка титановых сплавов, литье по выплавляемым моделям, поковки крупногабаритных деталей заменялись сварными, что уменьшало их вес. Постройка опытного образца летающей лодки Бе-12 завершилась 30 июня 1960 года.
Несмотря на тот факт, что машина была сдана уже в конце июня, экипаж под руководством летчика-испытателя Г. А. Бурьянова совершил первый полет лишь 18 октября 1960 года, взлетев с грунтового заводского аэродрома. Первый полет продлился 58 минут и показал, что управляемость и устойчивость летающей лодки близки к норме и проведения значительных доработок самолета не потребуется. Но первые оценки оказались слишком оптимистичными и последующие доработки Бе-12 оказались довольно существенными. 9 июня 1961 года самолет-амфибия Бе-12 принял участие в празднике в Тушино, после чего вновь вернулся в Таганрог для продолжения программы госиспытаний, которые завершились только 20 апреля 1965 года. В том же году 29 ноября приказом Министра обороны Советского Союза самолет был принят на вооружение. Серийный выпуск летающей лодки был налажен на авиазаводе №86 имени Г. М. Дмитрова. Первый серийный самолет-амфибию собрали здесь 12 декабря 1963 года, последний — в 1972 году. Всего с учетом опытных самолетов было произведено 142 машины. Подавляющее большинство данных самолетов было изготовлено в противолодочном варианте.
Для ОКБ Бериева это был достаточно сложный период, так как немногочисленный штат тратил много времени и сил на доработку самолета-амфибии Бе-10. Поэтому натурный макет новой летающей лодки Бе-12 был представлен членам государственной комиссии лишь в ноябре 1957 года. К середине 1959 года в ОКБ были готовы чертежи для постройки опытной турбовинтовой летающей лодки. В строительстве самолета ОКБ оказывал помощь авиазавод №86, который изготовил корпус самолета. При этом применялись новые технологические процессы: плазменная резка титановых сплавов, литье по выплавляемым моделям, поковки крупногабаритных деталей заменялись сварными, что уменьшало их вес. Постройка опытного образца летающей лодки Бе-12 завершилась 30 июня 1960 года.
Несмотря на тот факт, что машина была сдана уже в конце июня, экипаж под руководством летчика-испытателя Г. А. Бурьянова совершил первый полет лишь 18 октября 1960 года, взлетев с грунтового заводского аэродрома. Первый полет продлился 58 минут и показал, что управляемость и устойчивость летающей лодки близки к норме и проведения значительных доработок самолета не потребуется. Но первые оценки оказались слишком оптимистичными и последующие доработки Бе-12 оказались довольно существенными. 9 июня 1961 года самолет-амфибия Бе-12 принял участие в празднике в Тушино, после чего вновь вернулся в Таганрог для продолжения программы госиспытаний, которые завершились только 20 апреля 1965 года. В том же году 29 ноября приказом Министра обороны Советского Союза самолет был принят на вооружение. Серийный выпуск летающей лодки был налажен на авиазаводе №86 имени Г. М. Дмитрова. Первый серийный самолет-амфибию собрали здесь 12 декабря 1963 года, последний — в 1972 году. Всего с учетом опытных самолетов было произведено 142 машины. Подавляющее большинство данных самолетов было изготовлено в противолодочном варианте.
На момент появления это была самая большая, быстрая и удачная амфибия из всех созданных в мире. В 60-х года 20-го века на Бе-12 было установлено 42 мировых рекорда.
Конструктивно самолёт построен по схеме высокоплана с крылом типа «чайка», двумя турбовинтовыми двигателями АИ-20Д серии 3 (серии 4) на крыле и вспомогательной силовой установкой ТГУ-АИ-8 в корме. Фюзеляж выполнен в виде двухреданной лодки глиссерного типа и трёхопорным убирающемся шасси с хвостовым колесом.
Фюзеляж представляет собой конструкцию из 10 отсеков, восемь из которых водонепроницаемы от низа до высоты 3,3 метра. Каркас лодки состоит из 71 шпангоута, стрингерного набора и работающей обшивки. Непотопляемость гарантируется при повреждении и затоплении двух любых отсеков. Реданы обеспечивают уменьшение величины смоченной поверхности днища и бортов лодки. Первый редан облегчает изменение угла дифферента лодки на разбеге и выход на самый выгодный угол атаки крыла. Второй редан, образованный изломом днища в кормовой части лодки, обеспечивает выход на первый редан. Днище лодки имеет переменную килеватость.
В целом, конструктивное улучшение мореходных качеств фюзеляжа привело к заметному ухудшению аэродинамики планера.
В средней части фюзеляжа, между шпангоутами № 31-43, расположен грузовой отсек с двумя люками — верхним и нижним, закрываемыми створками с механизмом привода от гидромоторов. Створки имеют пневматические шланги герметизации. На бортах средней части лодки впереди редана, между шпангоутами № 22-26 сделаны ниши для уборки основных опор шасси.
Морское оборудование.
Для маневрирования на плаву за задним реданом имеется водяной руль, с приводом от гидравлического агрегата. При полётах с сухопутного аэродрома руль блокируется в нейтральном положении.
Морское оборудование размещено в кабине штурмана и включает бортовую лебедку, якорь адмиралтейского типа весом 19 кг с расчетной держащей силой 250—300 кг. Кроме того, имеются запасной якорный трос, два плавучих якоря, два складных стопорных крюка, линеметательное устройство с концом, сигнальные флажки, мегафон.
Палубный и якорный люки в передней части лодки предназначены для выполнения штурманом операций, связанных с постановкой самолета на бочку (обычно поплавок — цилиндрической формы, устанавливается на мертвых якорях) или на якорь, со взятием катером на буксир. Вблизи правого люка расположены причальные утки (двурогая фигурная планка для крепления снастей небольшого диаметра) для удержания плавсредств, причаливающих к самолету.
Крыло двухлонжеронное трапециевидной формы, кессонной конструкции. Поперечное V средней части составляет 20 градусов, консоли имеют отрицательный угол в — 1,5 градуса.
Такая форма крыла позволяет максимально удалить двигатели от водной поверхности и предотвращения их заливания водой при взлётах и посадках. Механизация крыла — однощелевые закрылки. Для управления по крену применяются элероны с триммерами. В крыле имеется восемь отсеков под мягкие топливные баки (в центроплане) и два герметичных бака-отсека в кессонах средней части. На нижней поверхности крыла расположены узлы крепления балочных держателей, на левой плоскости установлен контейнер для морских ориентирных бомб ОМАБ. К консолям крыла на пилонах крепятся неубирающиеся в полете однореданные поплавки опорного типа с плоскокилеватым днищем. Поплавки разделены на пять отсеков. При прямом положении лодки (на ровном киле) и осадке менее 1,4 м между поплавком и водной поверхностью остается небольшой зазор. Во избежание зарывания поплавков носом в воду на разбеге и пробеге их установили под углом 5 град, к нижней строительной горизонтали (касательная к килю первого редана). Поэтому угол дифферента поплавков всегда на 5 град, больше чем у лодки, которая при нормальном полетном весе имеет дифферент на корму, равный 2 град.
Хвостовое оперение состоит из стабилизатора с углом поперечного V = 5,5 градуса и рулями высоты, и двумя вертикальными килями (килевые шайбы), развёрнутые вправо на 2 градуса для компенсации реактивного момента воздушных винтов. На верхней части рулей направления установлены якорные огни и огни сигнализатора воды в отсеке.
Кабина экипажа.
Экипаж состоит из четырёх человек. В носовой части расположены рабочие места лётчиков и штурмана, в средней части фюзеляжа располагается радист. Для входа-выхода в самолёт в носовой и кормовой частях фюзеляжа справа имеются две двери, открывающиеся вовнутрь (что облегчает покидание самолёта при его затоплении).

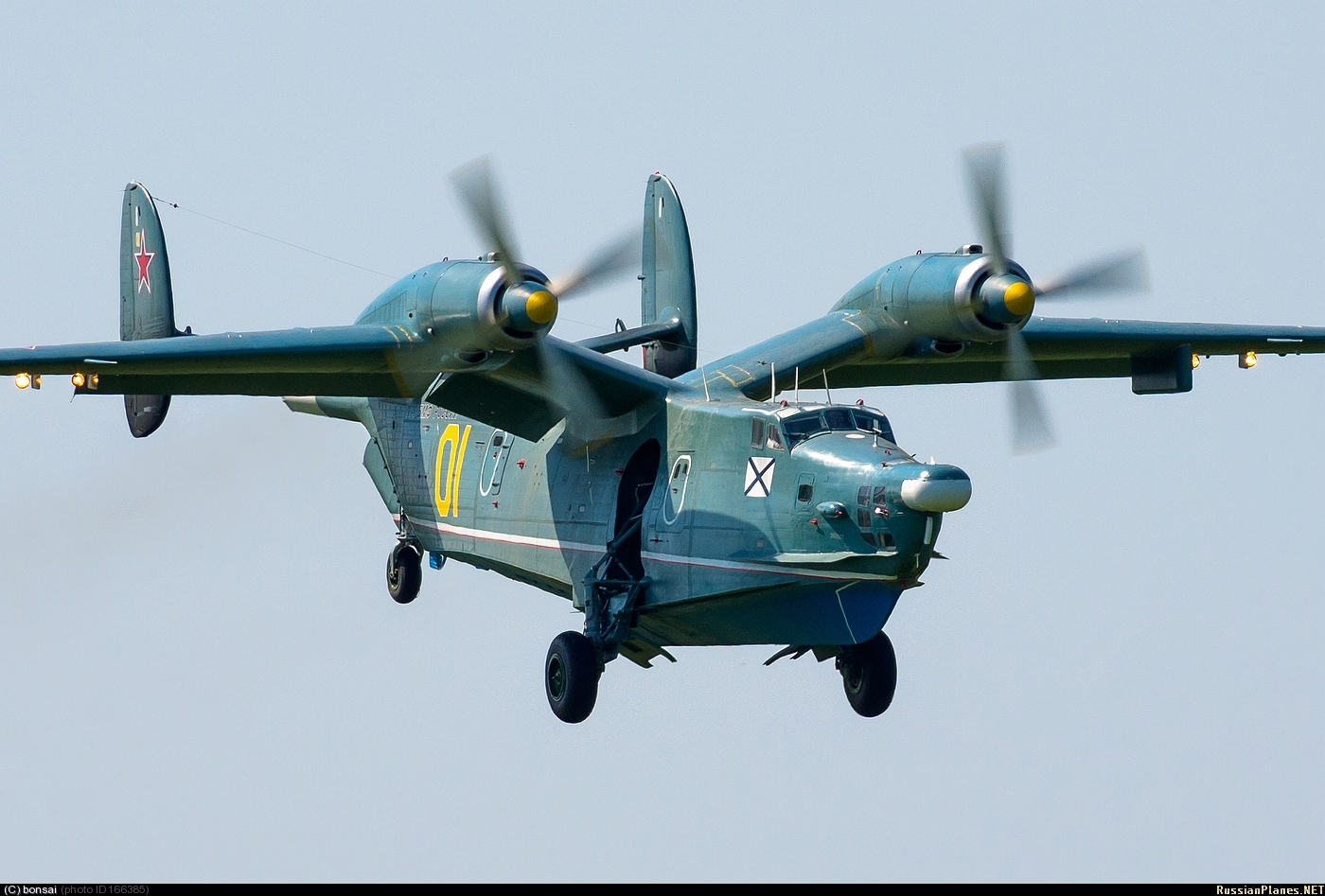

Шасси самолёта трёхопорное, с хвостовым колесом. Основные стойки убираются в ниши фюзеляжа по бортам, хвостовое колесо — в отсек за вторым реданом. Амортизация стоек — газомаслянная. Основные стойки имеют по одному колесу размером 1450x520, хвостовое колесо 950x350.
Гидросистема состоит из основной и запасной. Работу основной системы, предназначенной для выпуска и уборки шасси, закрылков, створок грузолюка, поворота водяного руля и хвостового колеса обеспечивают два гидронасоса типа 435Ф, установленные на двигателях. В запасной системе, предназначенной для основного и аварийного торможения колёс, а при необходимости — для уборки и выпуска шасси, закрылков, управления водорулем, используется электроприводной насос типа 465К. Рабочее давление в системе составляет 150 кг/см2.
Топливная система из 12 крыльевых и одного фюзеляжного бака, при полной заправке 8600 кг авиационного керосина Т-1, Т-2 или ТС. Также в грузоотсек можно поставить два дополнительных бака на 1980 л (1380 кг). Баки № 3 и № 4 в кессонных частях центроплана являются расходными и снабжены электрическими подкачивающими насосами. В расходные баки топливо поступает из остальных баков самотёком. Заправка самолёта производится централизовано под давлением или через верхние заправочные горловины. Имеется система аварийного слива топлива в полёте.
Пневмосистема обеспечивает аварийное покидание самолета, наддув оборудования (радиоблоков), открытие и герметизацию крышек люков и дверей. С её помощью открывается люк штурмана, отстопоривается штурвал, откатываются крышки фонаря летчиков, открывается крышка контейнера лодки ЛАС-5М-3. Запас воздуха обеспечивается электроприводным компрессором 1080А, создающим давление 150 и 55 кг/см2.
Противообледенительная система.
Горячим воздухом обогреваются носки воздухозаборников, входной направляющий аппарат, носки центроплана, средние и консольные части крыла, стабилизатор, кильшайбы и др. Электрический обогрев установлен на стеклах кабины летчиков и штурмана, лопастях винтов, обтекателях втулок винтов (коков), приемниках воздушного давления и др.
Противопожарное оборудование состоит из системы сигнализации о пожаре и системы автоматического пожаротушения (с возможностью ручной активации) — на каждый двигатель по 4 баллона с фреоном первой и второй очереди тушения в подкапотном пространстве и по два баллона — тушение во внутренней полости двигателя. В отсеке фюзеляжа между шпангоутами 26-36 установлены только датчики ССП, а тушение возгорания производится ручными переносными огнетушителями. Для предотвращения взрывов топливных баках при прострелах и повреждениях на самолёте имеется система нейтрального газа. Запас углекислоты хранится в пяти баллонах.
Системы жизнеобеспечения. Кабина самолёта негерметична. Система кондиционирования и вентиляции регулирует температуру воздуха в кабинах, горячий воздух отбирается от двигателей. При полётах на высоте свыше 4000 метров экипаж использует кислородную систему. Запас газообразного кислорода хранится в 20 баллонах типа Ш-20. Имеются парашютные кислородные приборы КП-27М у летчиков, КП-23 — у штурмана и радиста.
Система аварийного покидания и спасения.
Самолёты Бе-12 оборудованы двумя (только для лётчиков) катапультными креслами КТ-1 (от Ту-16). С кресел сняты бронеспинки и установлена система принудительного отделения лётчика от кресла. В связи с тем, что на Бе-12 члены экипажа штатно экипируются в морские спасательные костюмы МСК-3М (в отличие от Ту-16, на которых использование МСК не предусмотрено конструктивно), на креслах смонтирован объединённый разъём коммуникаций ОРК-2. В каждом кресле имеется лодка МЛАС-1 с аварийной радиостанцией Р-850 и носимым аварийным запасом (НАЗ).
Штурман самостоятельно покидает самолёт через люк, а радист через входную дверь. Для всех членов экипажа в самолёте имеется надувная спасательная лодка ЛАС-5М.
Основное предназначение Бе-12 — охота за подводными лодками. Основное оборудование для этого было сосредоточено на носу и в хвостовой части летающей лодки: РЛС располагалась в носовом обтекателе, а датчик магнитных аномалий в хвостовой штанге, вынесенной для устранения наводок за пределы фюзеляжа. Также самолет был оснащен разведывательной, и фотоаппаратурой, и для своего времени был незаменимым приобретением для флота.
Силовая установка
Двигатели АИ-20Д третьей серии устанавливались на самолётах до № 9601504, затем ставились двигатели 4-й серии.
Маршевые двигатели устанавливаются в гондолах и крепятся с помощью ферм к переднему лонжерону крыла. Боковая, передняя и задние крышки капота двигателя в открытом положении обеспечивают свободный доступ ко всем навесным агрегатам двигателя, а также служат технологическими площадками для обслуживания двигателя как в аэродромных условиях, так и в открытом море. Двигатель АИ-20Д с.3 (и последующих серий) имеет эквивалентную мощность — 5180 л. с., что при суммарной тяге двух двигателей обеспечивает тяговооружённость около 0,3.
Двигатель оборудован командно-топливным агрегатом и регулятором шага винта, что обеспечивает постоянство оборотов турбины 12300 об/мин и частоту вращения воздушного винта 1075 об/мин, кроме режимов малого газа. Двигатель оборудован сложной системой автофлюгирования — по отрицательной тяге, по крутящему моменту, принудительное флюгирование лопастей винта от флюгерного маслонасоса, аварийная система флюгирования лопастей винта сжатым азотом, установка лопастей на промежуточный упор, гидравлический фиксатор шага винта на случай падения давления масла за регулятором оборотов винта.
Также двигатели самолёта оборудованы системой торможения воздушного винта на земле (на воде), связанного с рычагами стоп-кранов.
Турбогенераторная установка АИ-8 служит для запуска двигателей и электропитания самолётных систем на стоянке. Она расположена в 7-м отсеке фюзеляжа, забор воздуха для её работы осуществляется из фюзеляжного пространства, в районе входного устройства смонтирована заслонка с пневмоприводом. Выхлоп двигателя производится через отверстие в левом борту фюзеляжа.
Конструкция самолета Бе-12 и его модификации

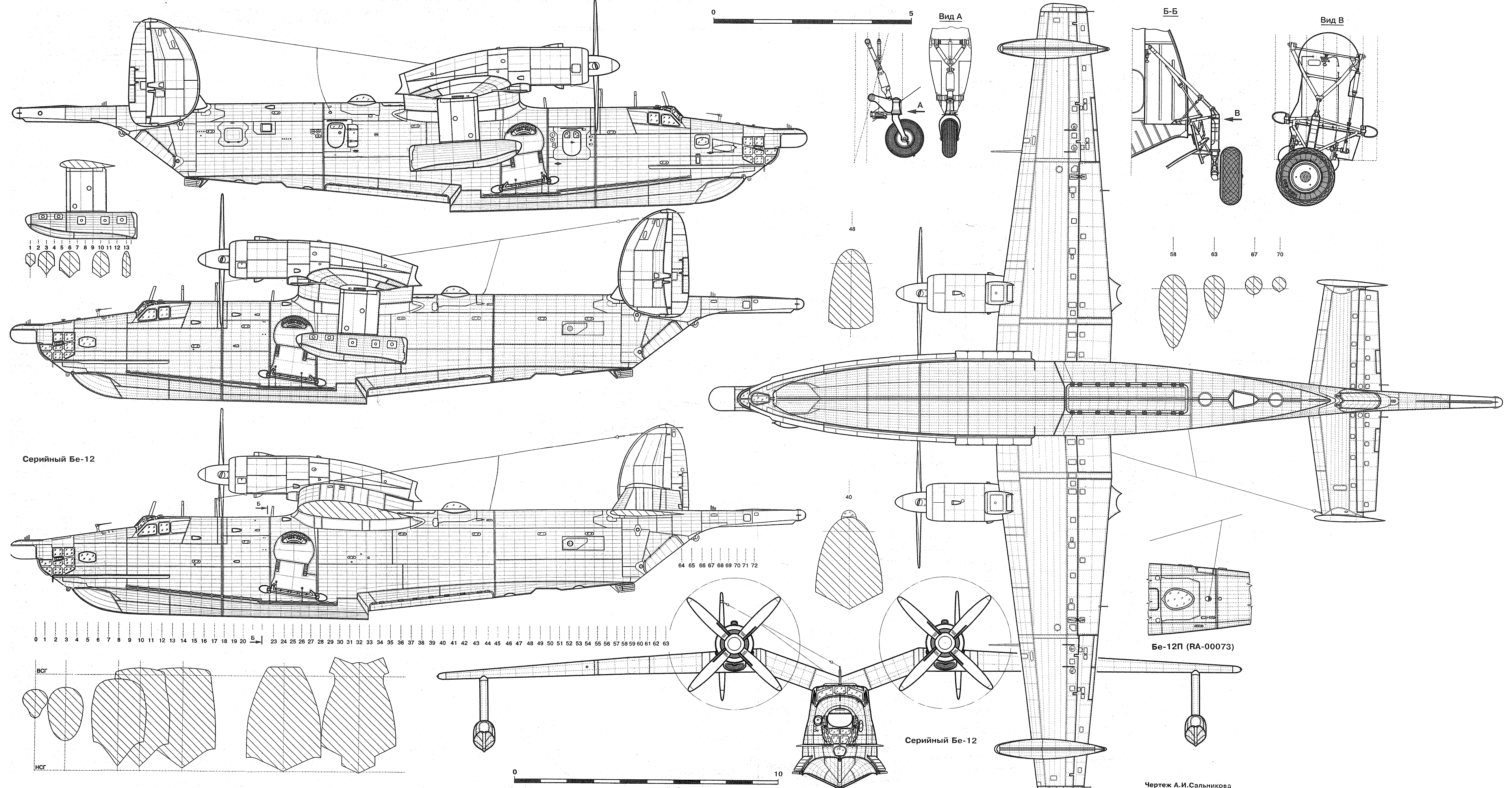

Бе-12 это моноплан с двухлонжеронным крылом типа «чайка», двухреданной лодкой и не убираемыми поплавками. Конструкция самолета цельнометаллическая, обшивка дюралевая. Двигатели Бе-12 аналогичны двигателям самолетов Ил-18, Ил-38, Ан-10, Ан-12, Ан-32, винты имеют диаметр 4,5 м. и 4 лопасти. Основные двигатели (турбовинтовые) на случай отказа дублированы двумя ГТД марки АИ-8.

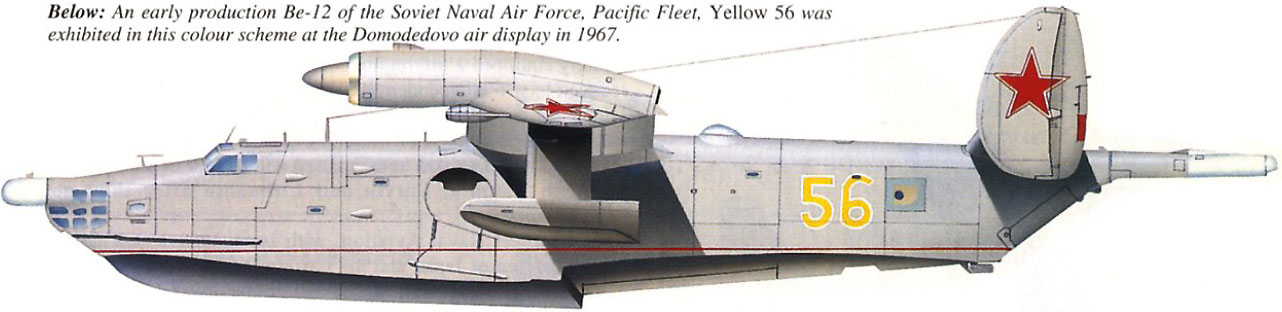

Бе-12 — Базовый противолодочный самолет-амфибия.

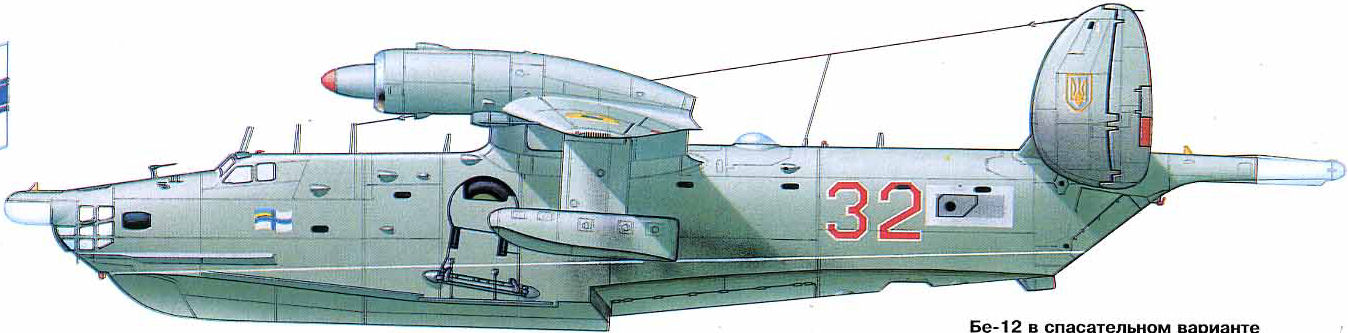

Бе-12ПС — поисково-спасательный вариант Бе-12.
Бе-12П (ЕП) — противопожарный самолет-амфибия.
Бе-12Н (ЕН) — модификация с поисково-прицельной системой «Нарцисс-12».
Бе-12СК (ЕСК) — Бе-12 — носитель ядерного боеприпаса 5Ф-48 «Скальп».
Бе-12П-200 — летающая лаборатория на базе пожарного варианта (Бе-12П) созданная для отработки конструкции «сменщика» Бе-12, гидросамолета Бе-200.
Бе-14 (ЕПС) — также экспериментальный самолет на базе поисково-спасательного варианта (Бе-12ПС) для отработки элементов поиска и спасения экипажей самолетов и кораблей терпящих бедствие на море.
Перспективы развития гидросамолета Бе-12
Бе-12 к настоящему времени уже устарел, однако продолжает применяться за рубежом, в частном порядке. В России в более-менее исправном состоянии находится примерно 3 машины, но разумеется по прямому назначению их больше не используют, применяя как летающие лаборатории, а скорее летающие музеи.
