Процессорные модули на базе процессора Эльбрус-2С3

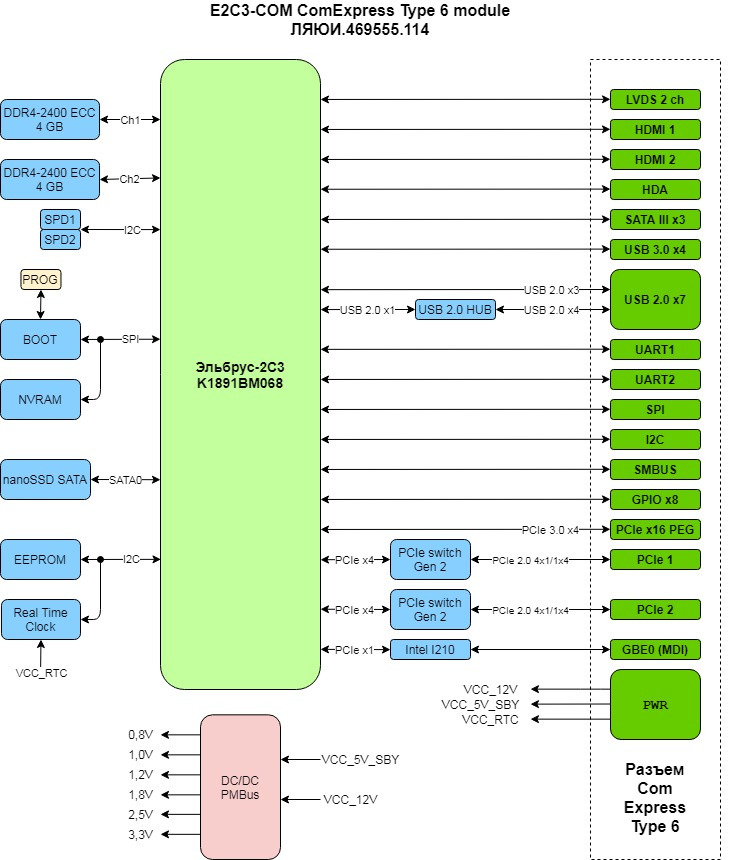

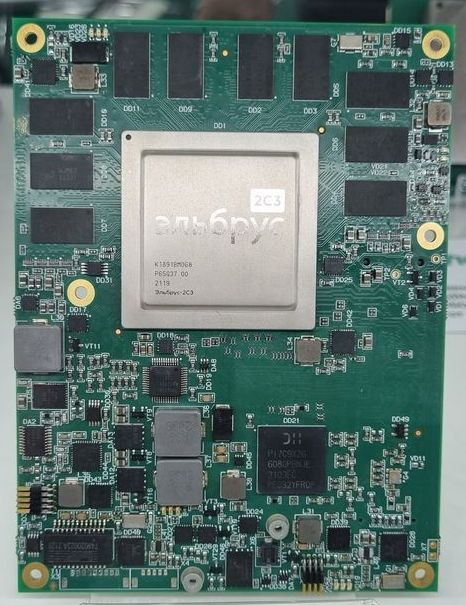

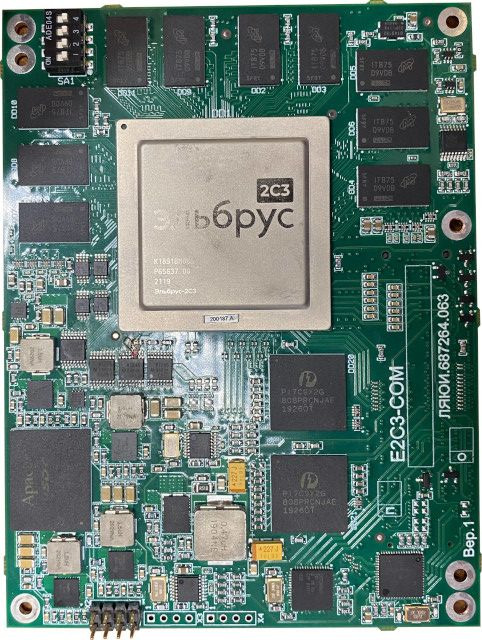

Модуль E2C3-COM

Один из них представлен на сайте производителя. Модуль на максималках.

Для подключения низкопроизводительных периферийных устройств применена бифуркация 2x PCIe x4 <->2x (4x PCIe x1) с использованием 2 PCIe switch. Таким образом доступна комбинация либо 3x PCIe x4, либо 2х PCIe x4, 4х PCIe x1, либо PCIe x4, 8х PCIe x1.

GbE интерфейс реализован при помощи контроллера i210, Intel. Таким образом 3 lane интерфейса PCIe не утилизируются. Кроме всего прочего был применен напаянный SSD c интерфейсом SATA.

Форм-фактор: Basic.

Питание от источника постоянного тока: +12В или +12В/+5В_SB;

Потребляемая мощность: не более 40 Вт;

Рабочий диапазон температур: от - 40 °С до + 55 °С;

Модуль ПУ-2М

Другой был выполнен для компании ИВК. Модуль с немного уменьшенным функционалом, видимо, в пользу удешевления.

Для подключения низкопроизводительных периферийных устройств бифуркации подвергся только один интерфейс PCIe x4 <-> 4x PCIe x1, поэтому использовался только один PCIe Switch. Таким образом доступна комбинация либо 3x PCIe x4, либо 2х PCIe x4, 4х PCIe x1.

2x GbE интерфейсы реализованы с использованием внутренних MAC и внешних PHY. Встроенного накопителя нет.

Форм-фактор: Basic.

Питание от источника постоянного тока: +12 В (отклонение +-5%).

Потребляемая мощность: не более 45 Вт

Диапазон рабочих температур от -40 °С до +85 °С.

Синусоидальная вибрация: 10 g в диапазоне частот 5-300 Гц.

Механический удар многократного действия: 15 g, длительность действия 5-15 мс.

Механический удар одиночного действия: 50 g, длительность действия 1-5 мс.

Атм. давление пониженной: 46,7 кПа (350 мм рт. ст.)

Средний срок службы 14 лет

Среднее время наработка на отказ: 80000 часов

Модуль МП21

Выполнен для компании РОСТЕХа и также представлен на сайте производителя. Модуль с существенно урезанным функционалом, видимо, в пользу удешевления.

Использование одноканальной напаянной оперативной памяти, отсутствие встроенного накопителя. 2x GbE интерфейсы реализованы с использованием внутренних MAC и внешних PHY. Интерфейсы PCIe выведены на разъём COM Express через физическую коммутацию линий. Таким образом доступна комбинация либо 2х PCIe x4, либо 4х PCIe x1.

Форм-фактор: Compact.

Питание от источника постоянного тока: +12В или +12В/+5В_SB.

Потребляемая мощность: не более 40 Вт.

Рабочий диапазон температур: от - 40 °С до + 55 °С.

Атм. давление пониженной: 84 кПа (630 мм рт. ст.).

Среднее время наработки на отказ: 213099 часов.
