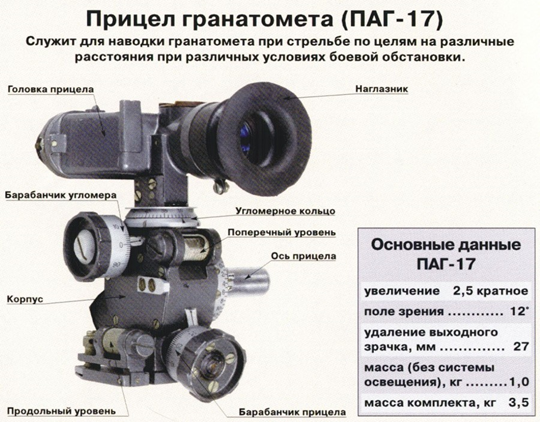

Прицел гранатомета ПАГ-17
Боевая подготовка (БП)

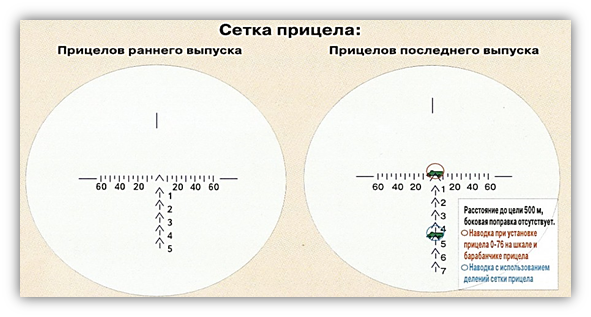

Сетка прицела представляет собой пластинку, на которой нанесены шкалы углов прицеливания и боковых поправок.
Шкала углов прицеливания выполнена в виде угольников и штрихов и позволяет производить стрельбу из гранатомета на дальности до 700 м (из гранатометов ранних выпусков—до 550 м). Цена делений между вершинами угольников составляет 100 м, а между вершинами угольника и штриха - 50 м. Цифры 1, 2, 3, 4, 5, 6, 7 соответствуют расстояниям 100, 200, 300, 400, 500, 600 и 700 м.
Влево и вправо от верхнего угольника находится шкала боковых поправок, равная ±0-60. Цена делений этой шкалы равна пяти тысячным (0-05). Она обозначена цифрами 20, 40, 60.
