Прессостат.

Прессостат, он же "Реле давления", он же "Pressure Switch" - устройство, меняющее положение своих электрических контактов при опреденённом давлении. По сути представляет собой ту же кнопку, которую мы нажимаем пальцем, только он нажимает эту кнопку сам.

Суть проста до безобразия: подавая давление в левую трубку мы надавливаем на "рычаг" который переключает положение контактов. Для изменения давления при котором это переключение будет происходить предусмотрена пружина, регулируя степень сжатия которой мы регулируем сопротивление, оказываемое на рычаг.

Внешний вид прессоста. На лицевой панели мы можем видеть шкалу уставки.

На лицевой панели мы видим уставку. Это НЕ индикация!

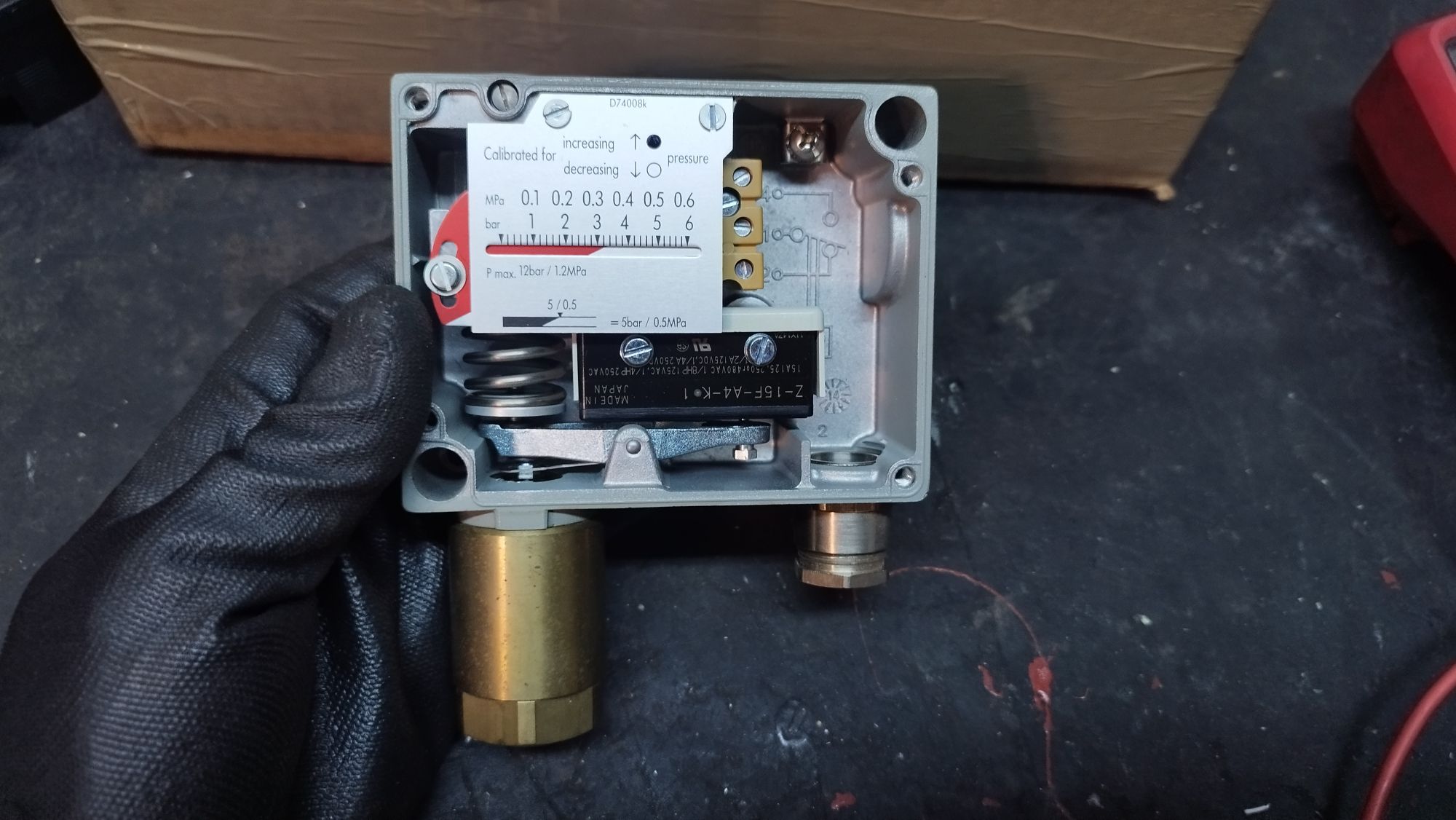

Внутренности. Слева находится уставная пружина, меняя степень сжатия которой мы меняем уставку срабатывания.

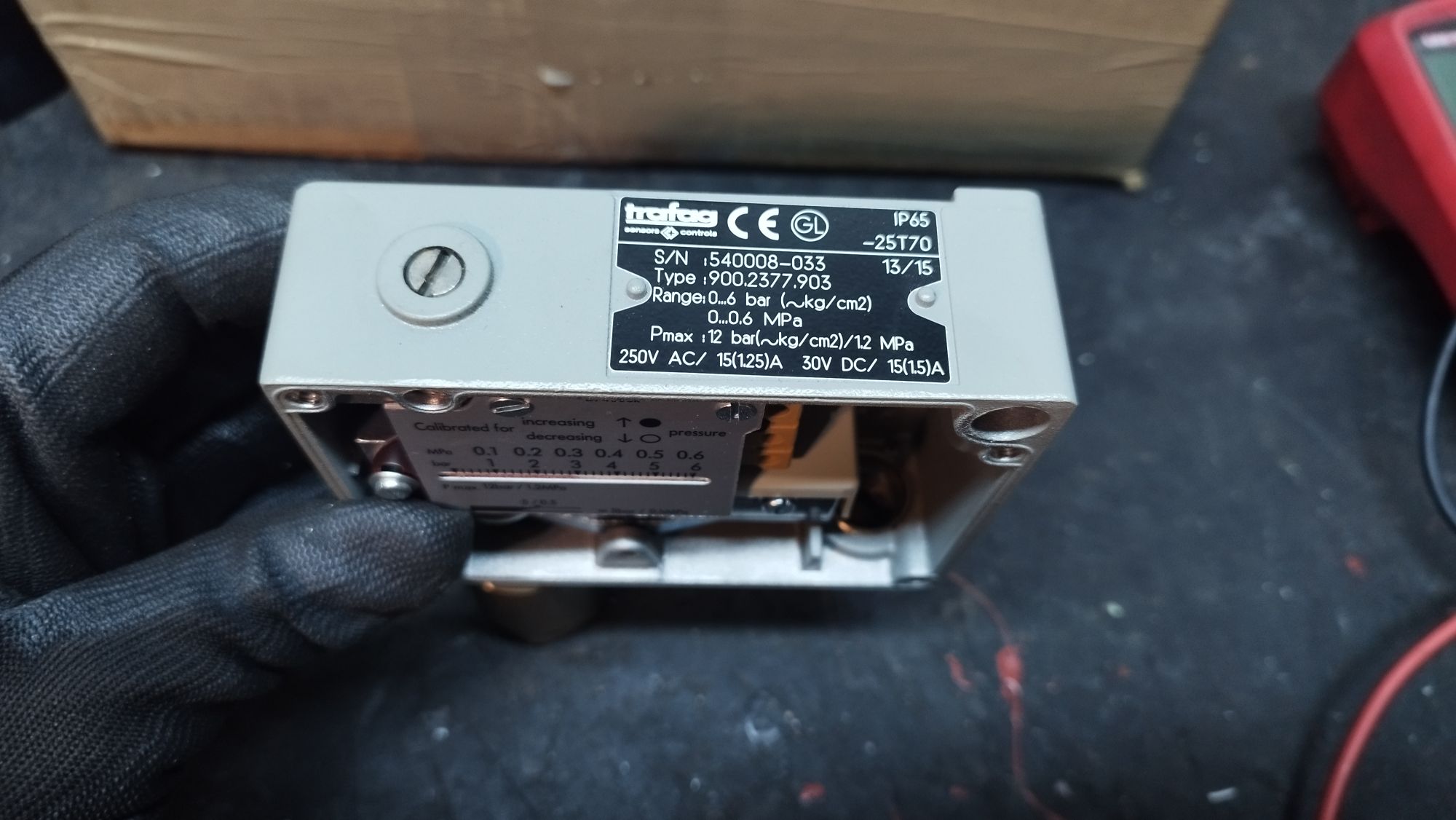

На шильдике можно ознакомитья с подробной информацией о конкретном прессостате.

Отвёрткой указана подвижная часть пресостата. При повышении давления левая часть поднимается вверх, а левая, соответственно, опускается вниз и переключает контакты.

Тут мы видим схемное обозначение пресостата и его контакты. Подключась к контакту 1 (средний терминал) и 2 - мы получим нормально замкнутый контакт (NC). Если же мы подключимся к контактам 1 и 4 (средний и нижний терминалы) по получим нормально открытый контакт (NO).
