Поплавковый датчкик уровня

Новый тип переключателей с которыми познакомимся - поплавковый датчик уровня, или Float Switch.

Попалвковый датчик уровня имеет два устойчивых положения: NO и NC (нормально открытый и нормально закрытый контакт соответственно). Вариантов исполнения поплавка очень много, без преувеличений. Сегодня поговорим о жестко зафиксированных вертикальных и горизонтальных магнитных поплавках.

Вертикальные

Для того чтобы полностью разобраться с тем, как в этих поплавках происходитпереключение - нам нужно познакомиться с ещё одним товарищем, имя которому геркон.

Геркон

Геркон [сокращение от "Герметичный Контакт"] представляет собой колбу (часто стеклянную) наполненную азотом или инертным газом и иногда, для увеличения допустимого коммутируемого напряжения, некоторые типы герконов вакуумируются. Суть, как обычно у нас тут, проста - когда рядом с герконом появляется магнит - он переключает свои контакты; когда магнит исчезает - переключает обратно.

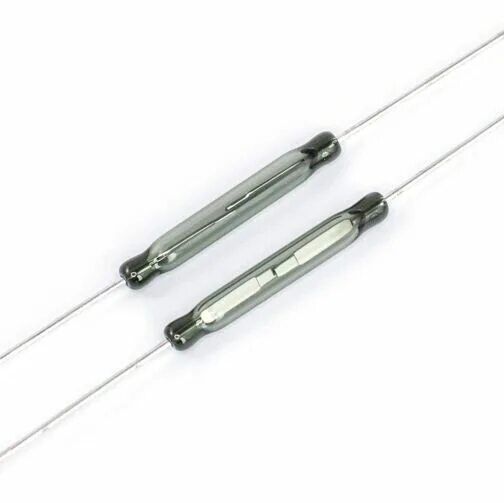

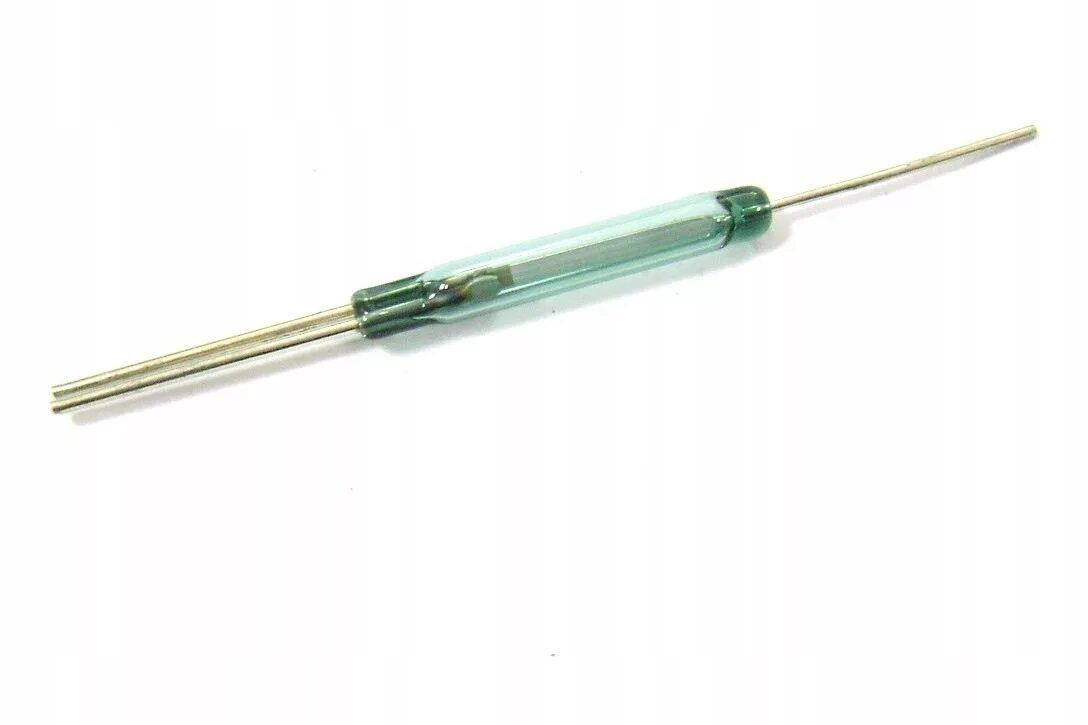

Два геркона у которых по два вывода. Следовательно мы понимаем что они могут работать либо как NC контакт, либо как NO контакт.

Применение

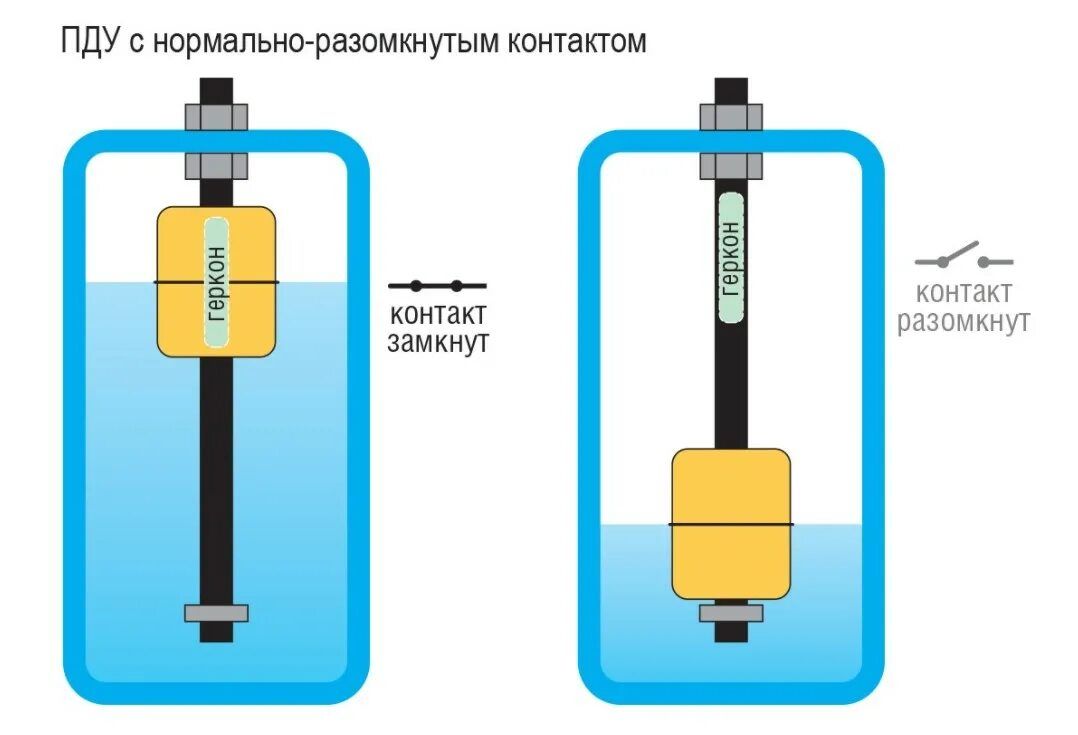

Внутри стержня вертикального поплавка находится тот самый геркон, который соединён с терминалами под крышкой ПДУ, а в подвижной части ПДУ, собственно, в самом поплавке, находится магнит. Когда уровень жидкости поднимается до определенного значения (на подобных поплавках, на шильдике, имеется параметр Alarm Point - высота, на которой находится геркон относительно кончика стержня) контакты поплавка переключаются.

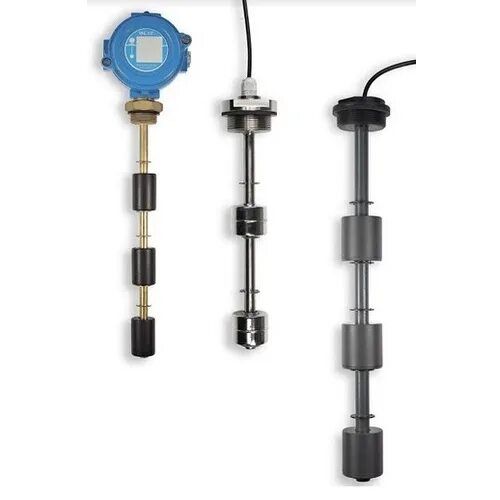

На одном стержне могут находится несколько поплавков и, соответственно, несколько герконов, таким образом мы можем получить с одного датчика сигналы о низком уровне, среднем уровне и высоком уровне, либо использовать это как-то иначе.

Я бы с удовольсвием разобрал имеющийся у меня ПДУ подобного типа, но, к сожалению, после того, как вы достаните геркон из его посадочного места - втавить его обратно очень трудно. А по сему глянем на иллюстрации:

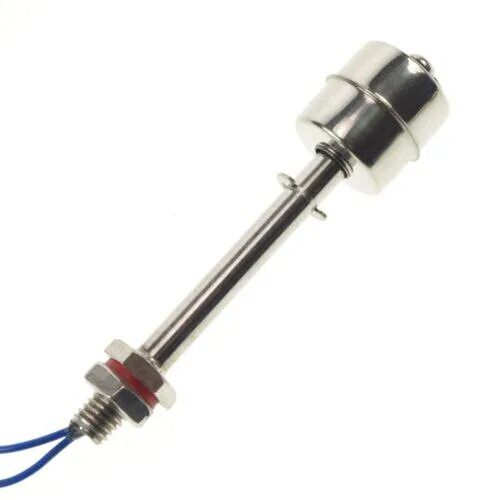

Внешний вид типичного вертикального ПДУ.

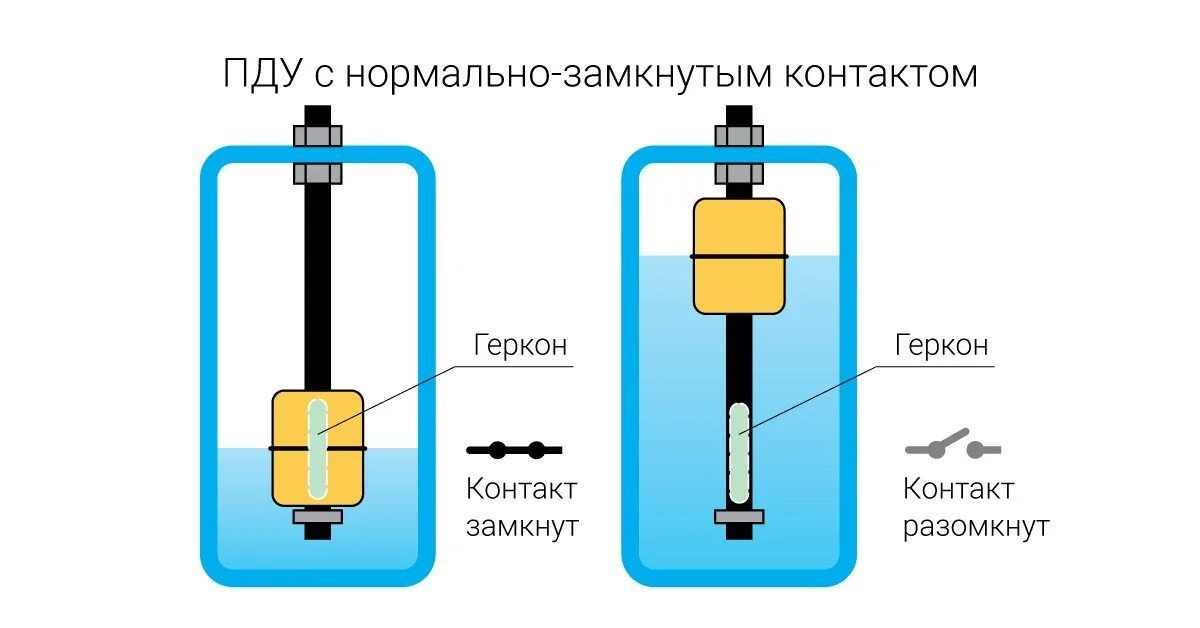

Зачастую такие ПДУ имеют оба типа контактов установленых в них. То есть мы можем использовать олин поплавок как на размыкание, так и на замыкание.

Горизонтальные.

Бывают поправки и горизонтального исполнения. Такие мы встречаем торчащими из переборок танков. Суть абсолютно такая же, только ещё проще.

На обратном от поплавка кончике стержня находится магнит. И точно такой же магнит находится внутри "головы" ПДУ. Магниты эти расположены однополярно друг относительно друга, т.е. они отталкивают друг друга через корпус поплавка.

При отталкивании меняется положение контактов внутри ПДУ и происходит переключение. Эти поплавки можно рассчленить без всяческих проблем, а потому этим сейчас и займусь.

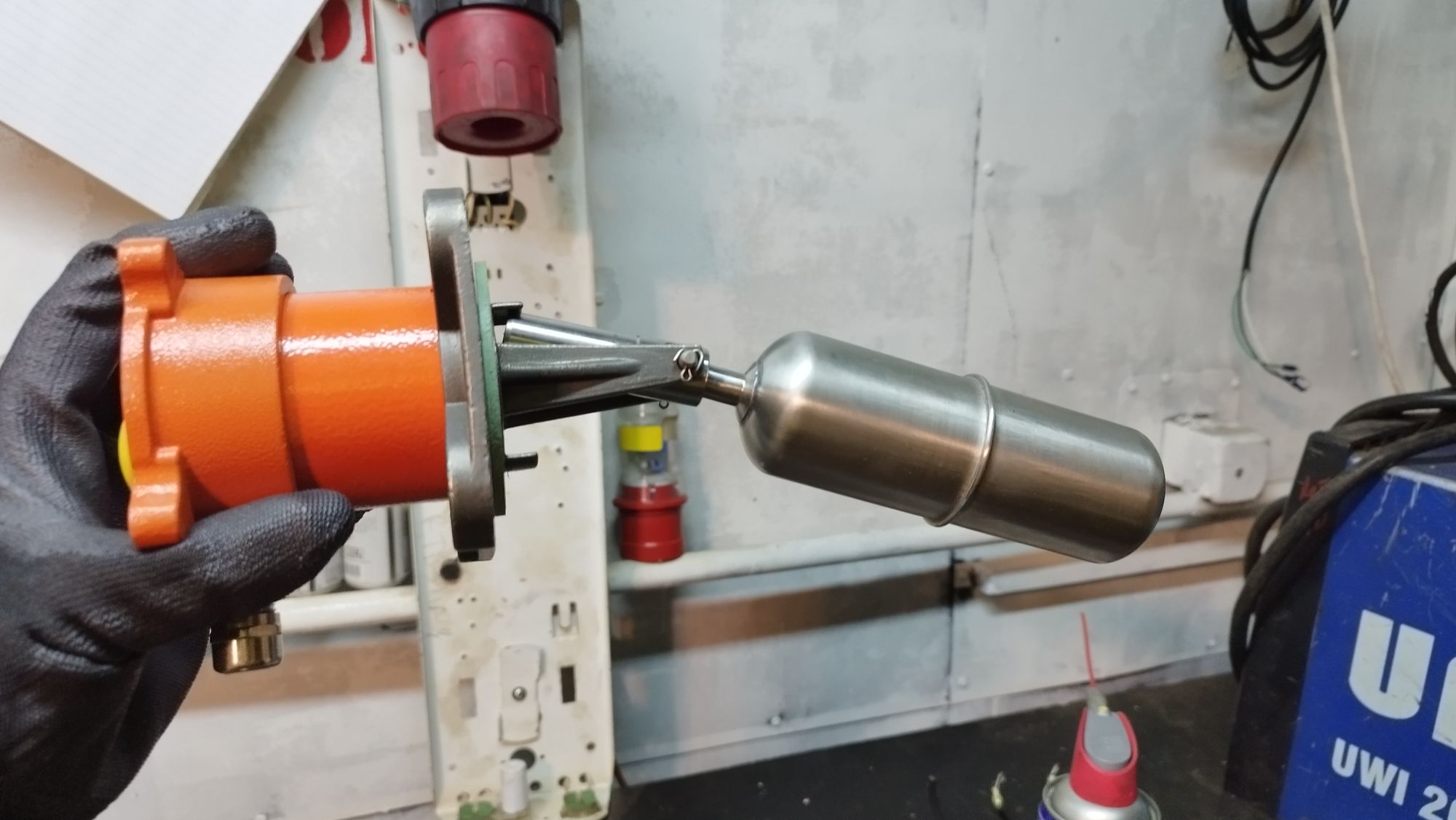

Пока его поплавок находится внизу - мы понимаем что уровень жидкости находится ниже ПДУ. Как только уровень жидкости привысит уровень, на котором установлен ПДУ - поплавок поднимется и переключит свои контакты.

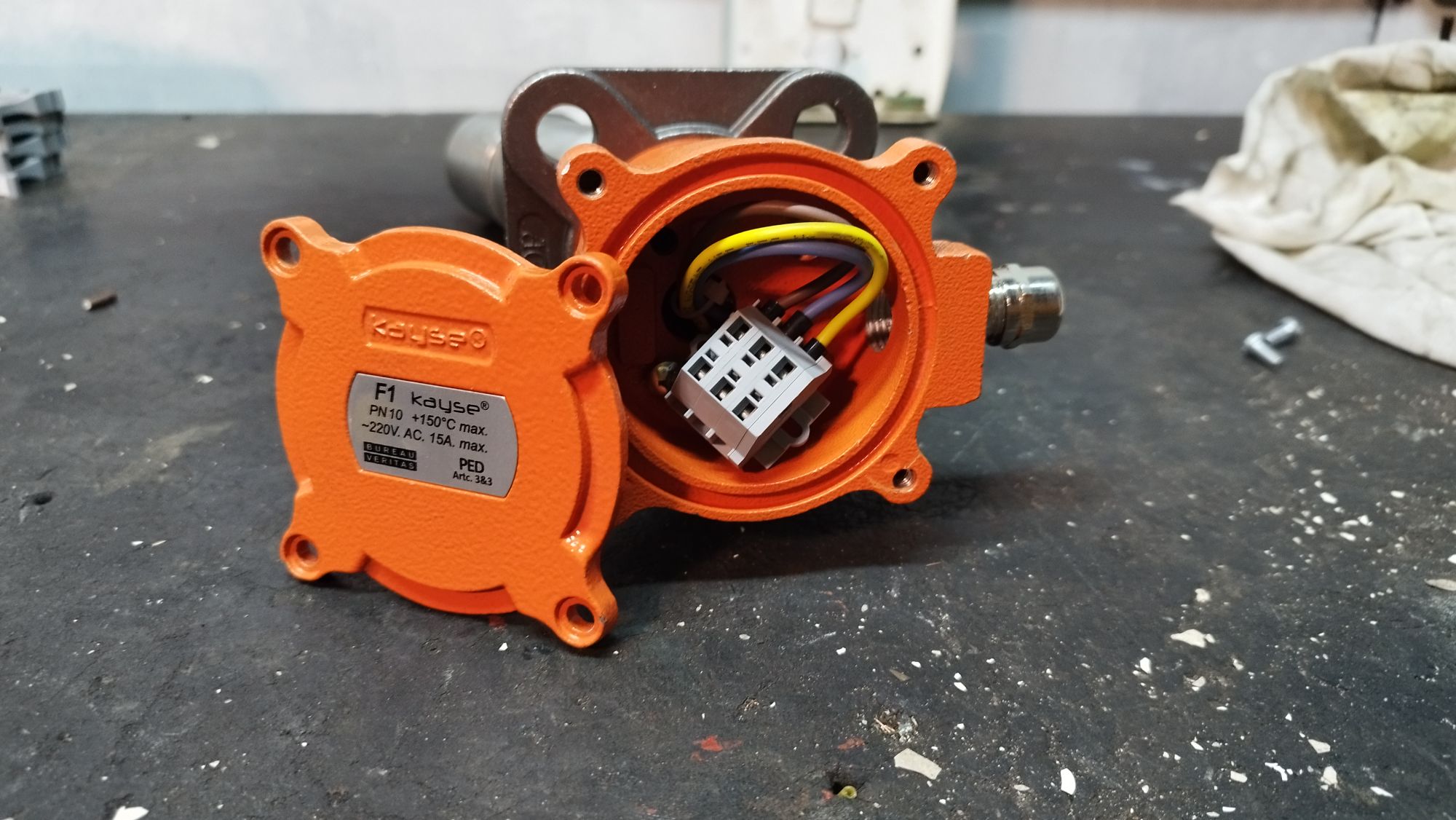

Под крышкой у нас скрываются терминалы к которым мы должны подключаться. Это как раз тот тип ПДУ о котором я говорил выше: тут имеется и NO и NC контакты разом.

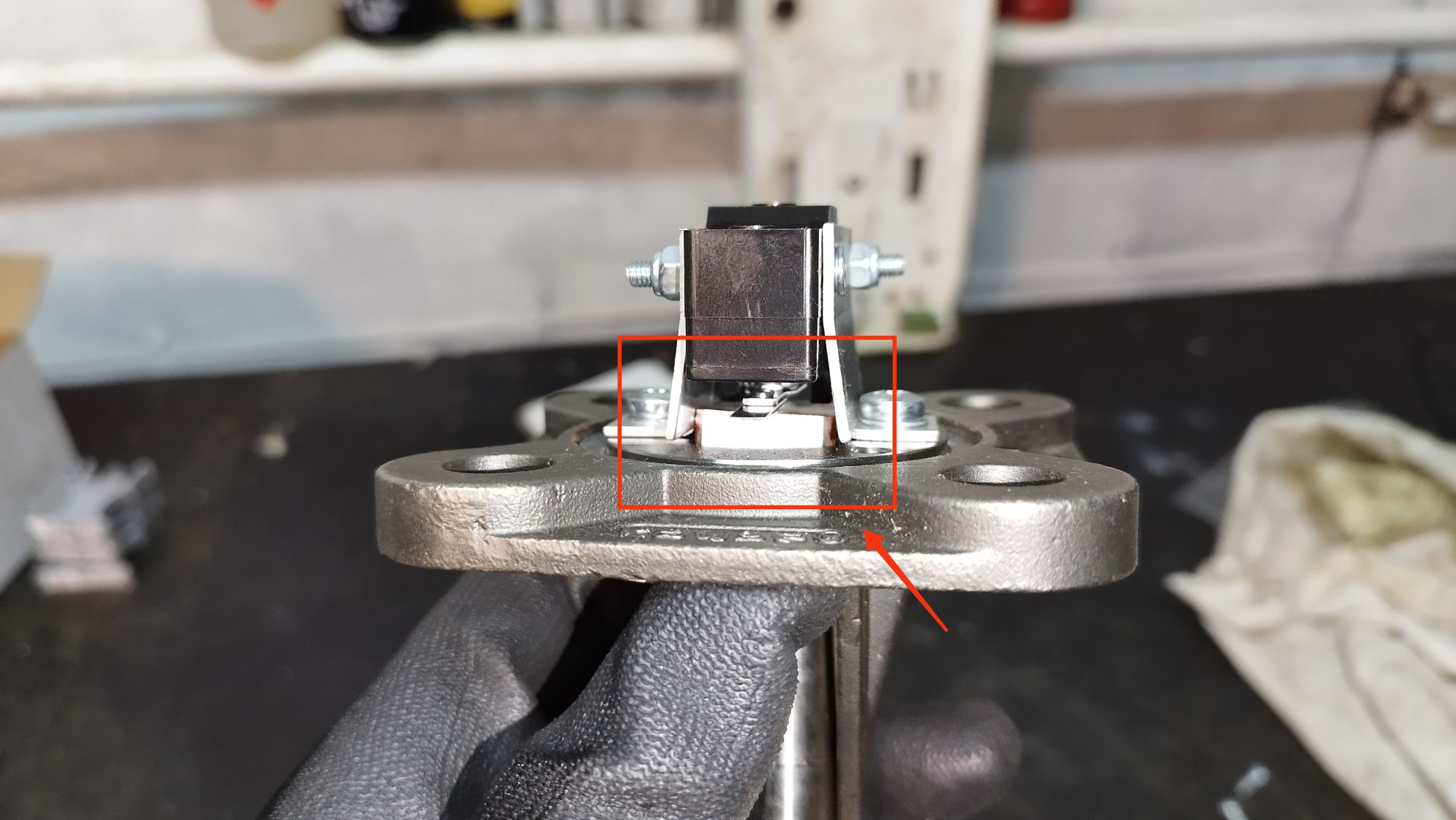

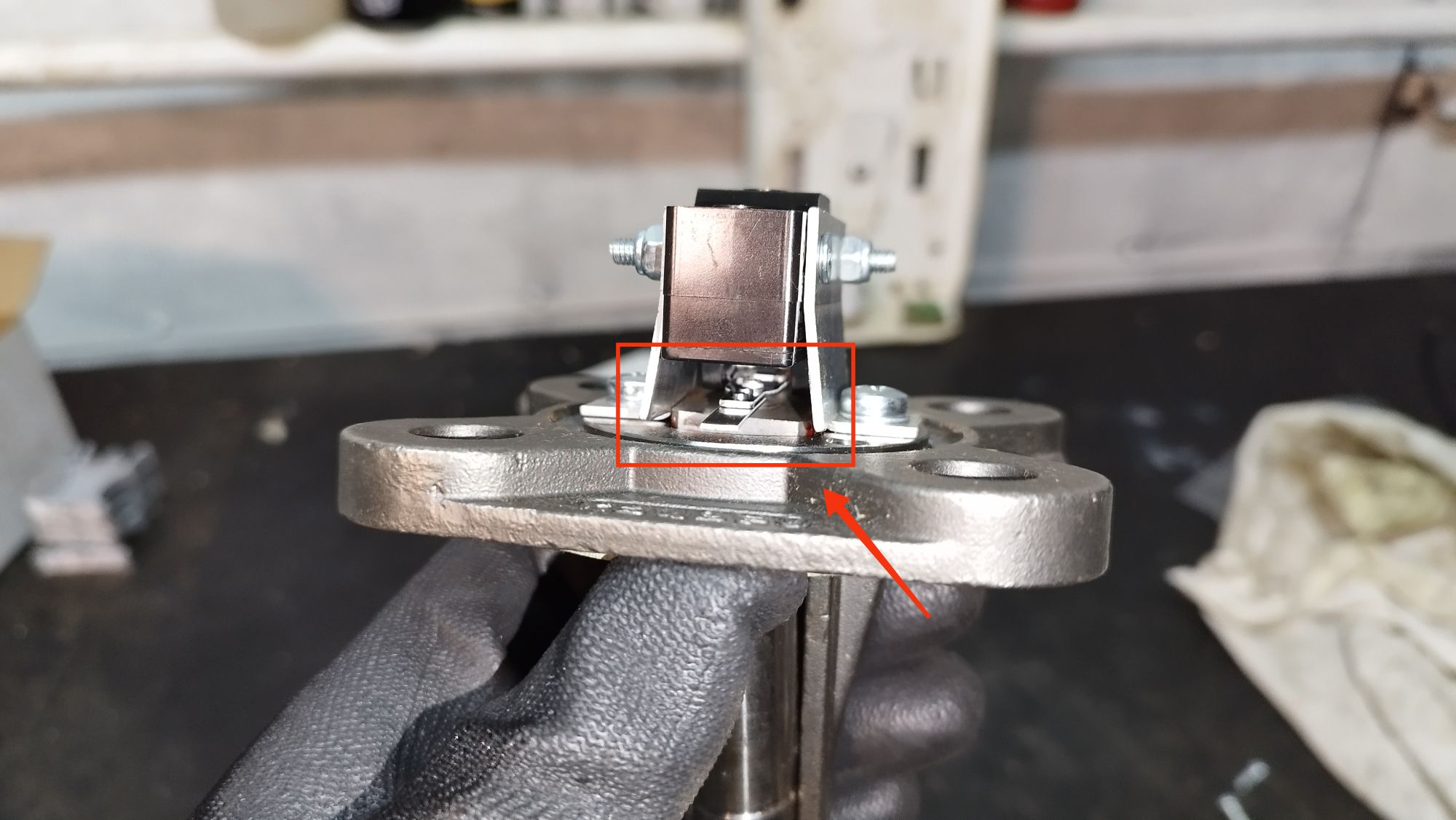

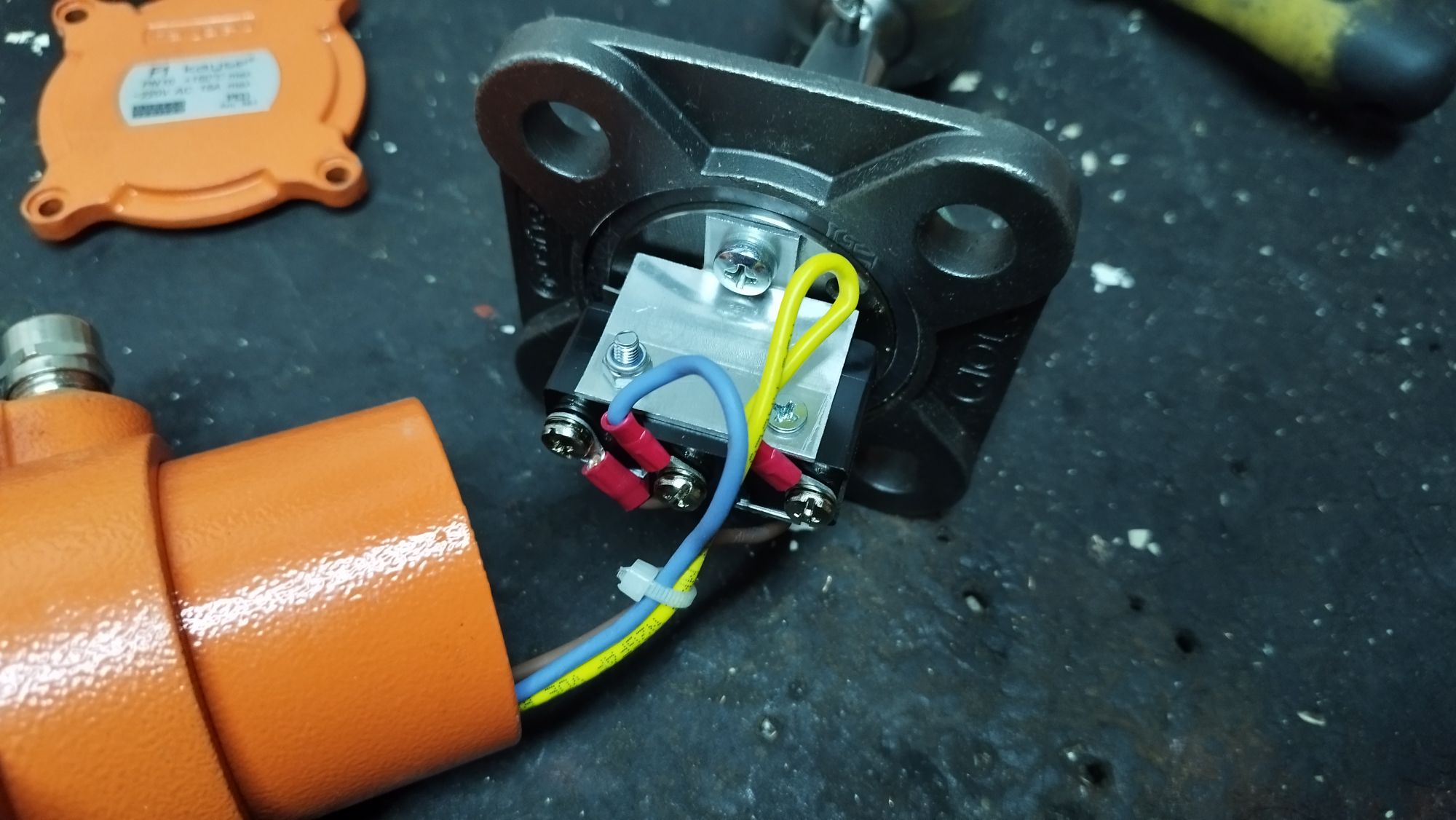

Как выглядят два положения нашего ПДУ. Эта подвижная часть - и есть один из магнитов.

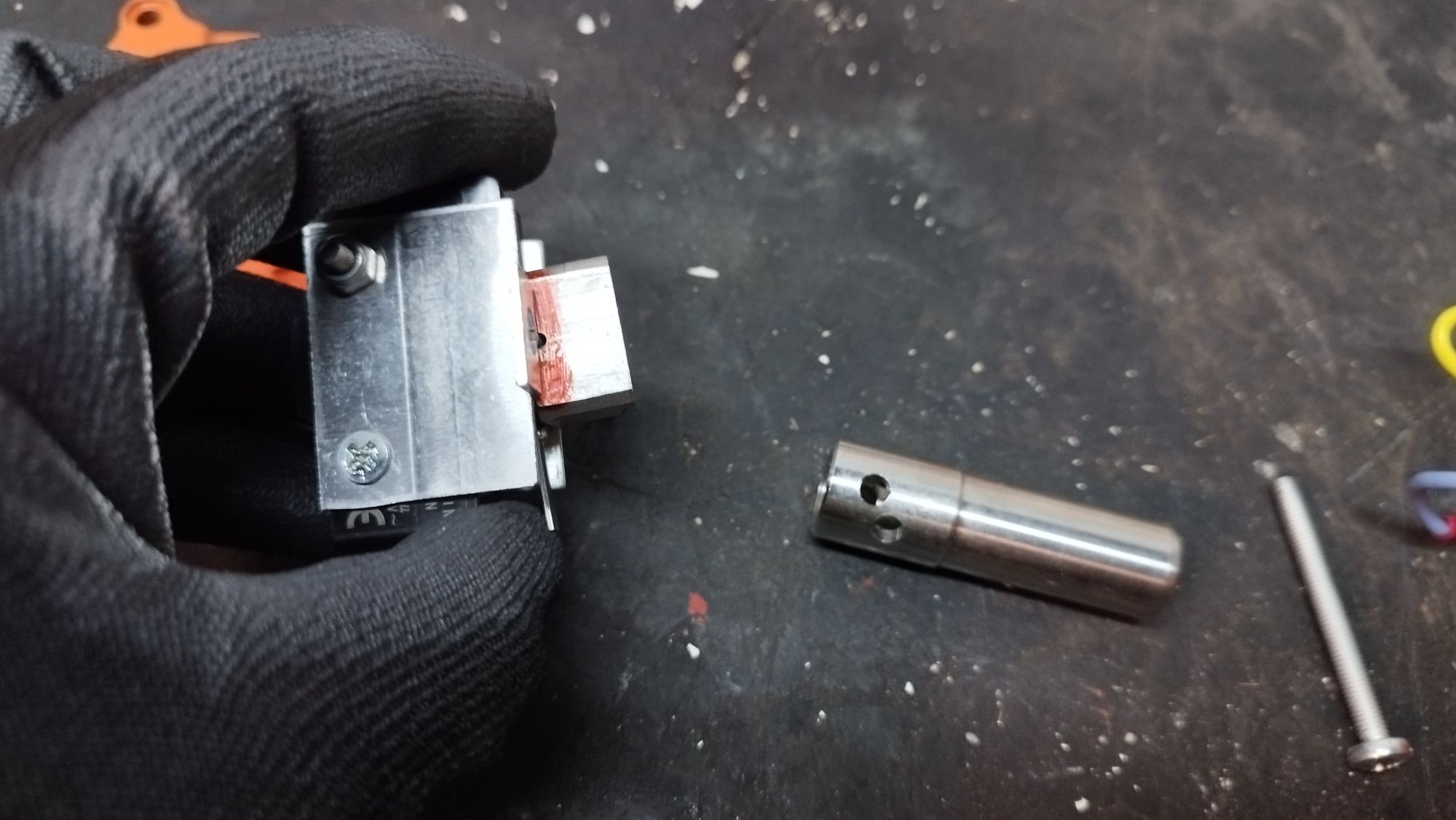

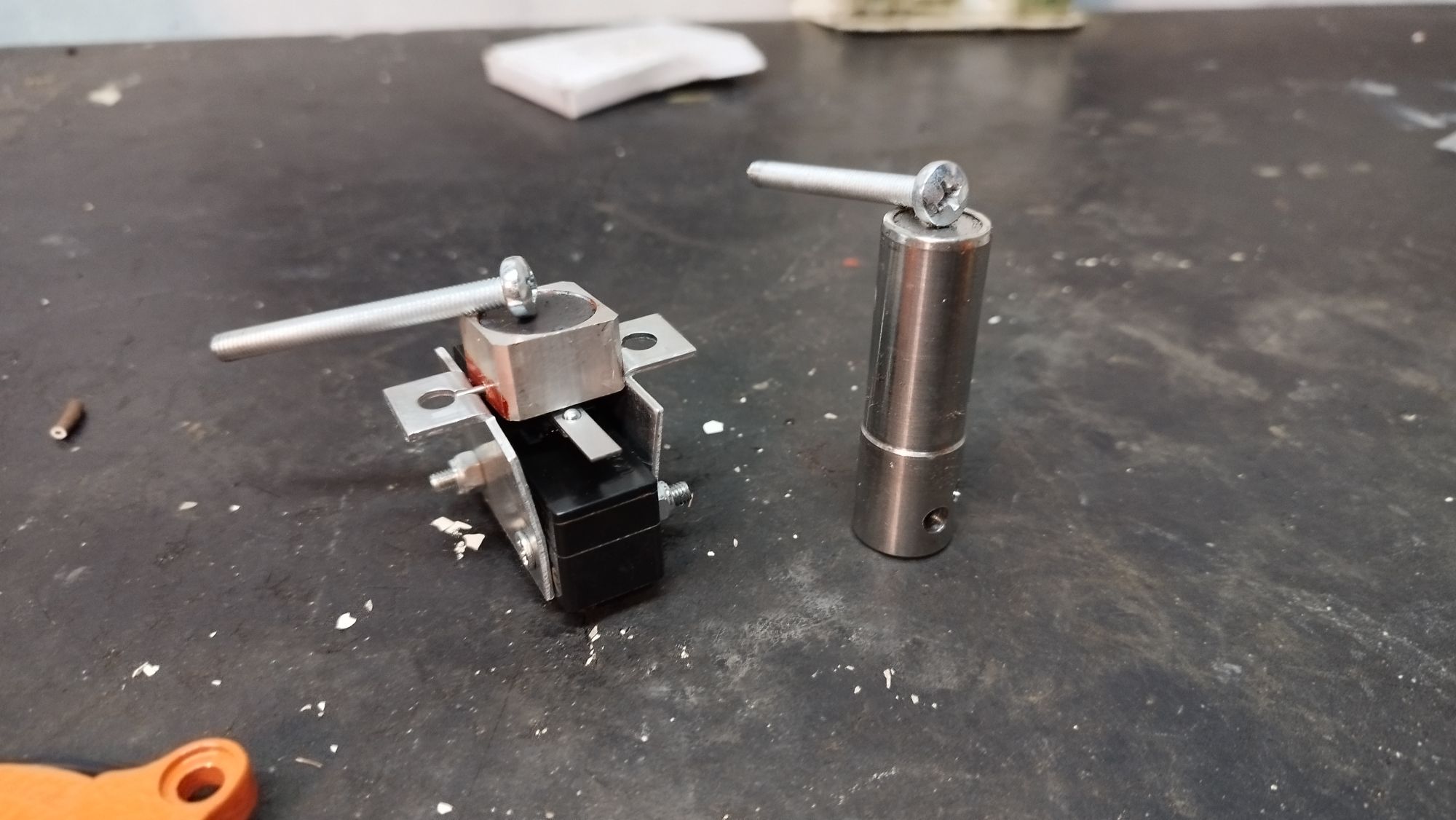

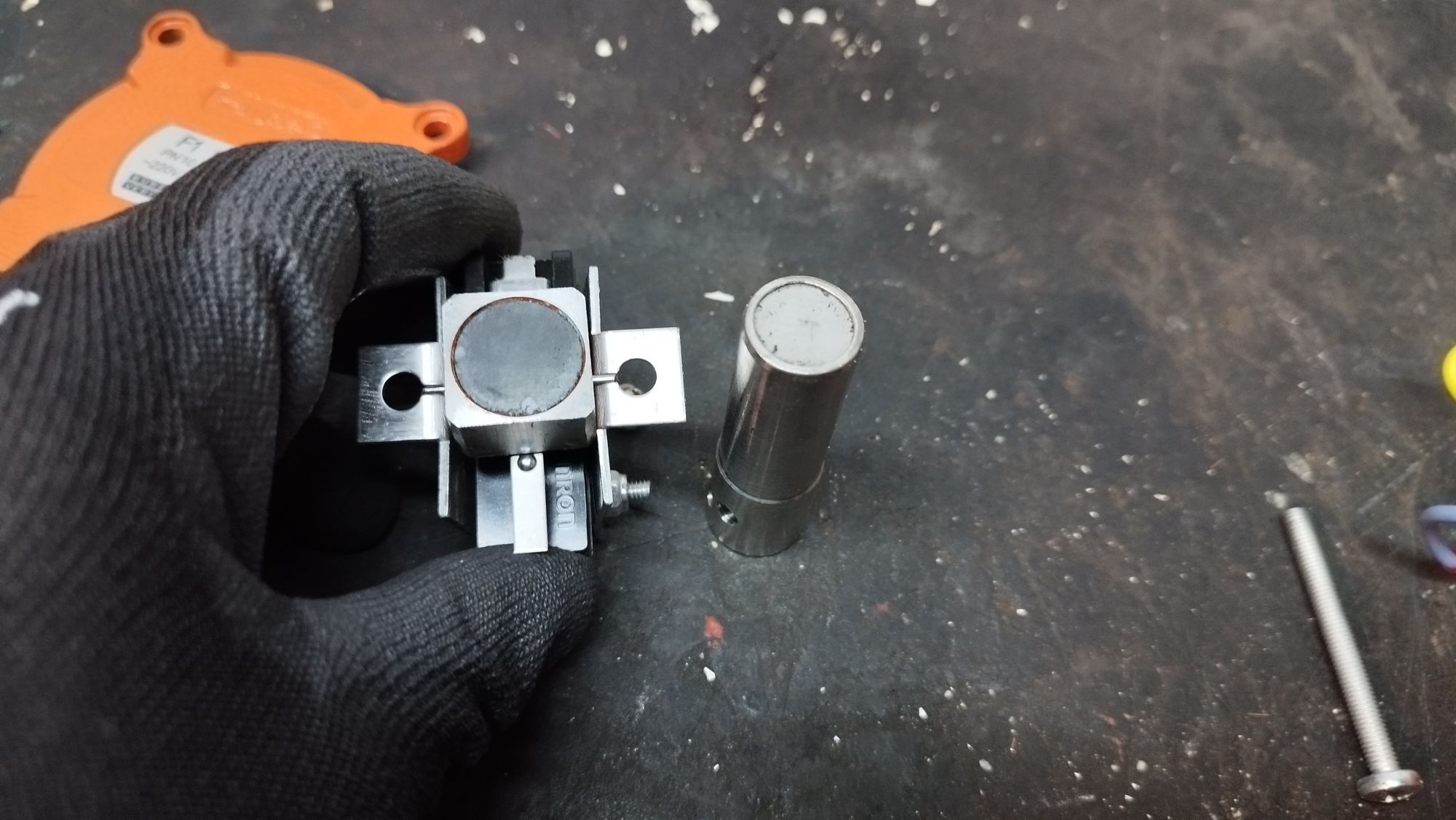

Два магнита рядом. Что произойдет если мы их развернём друг к другу?

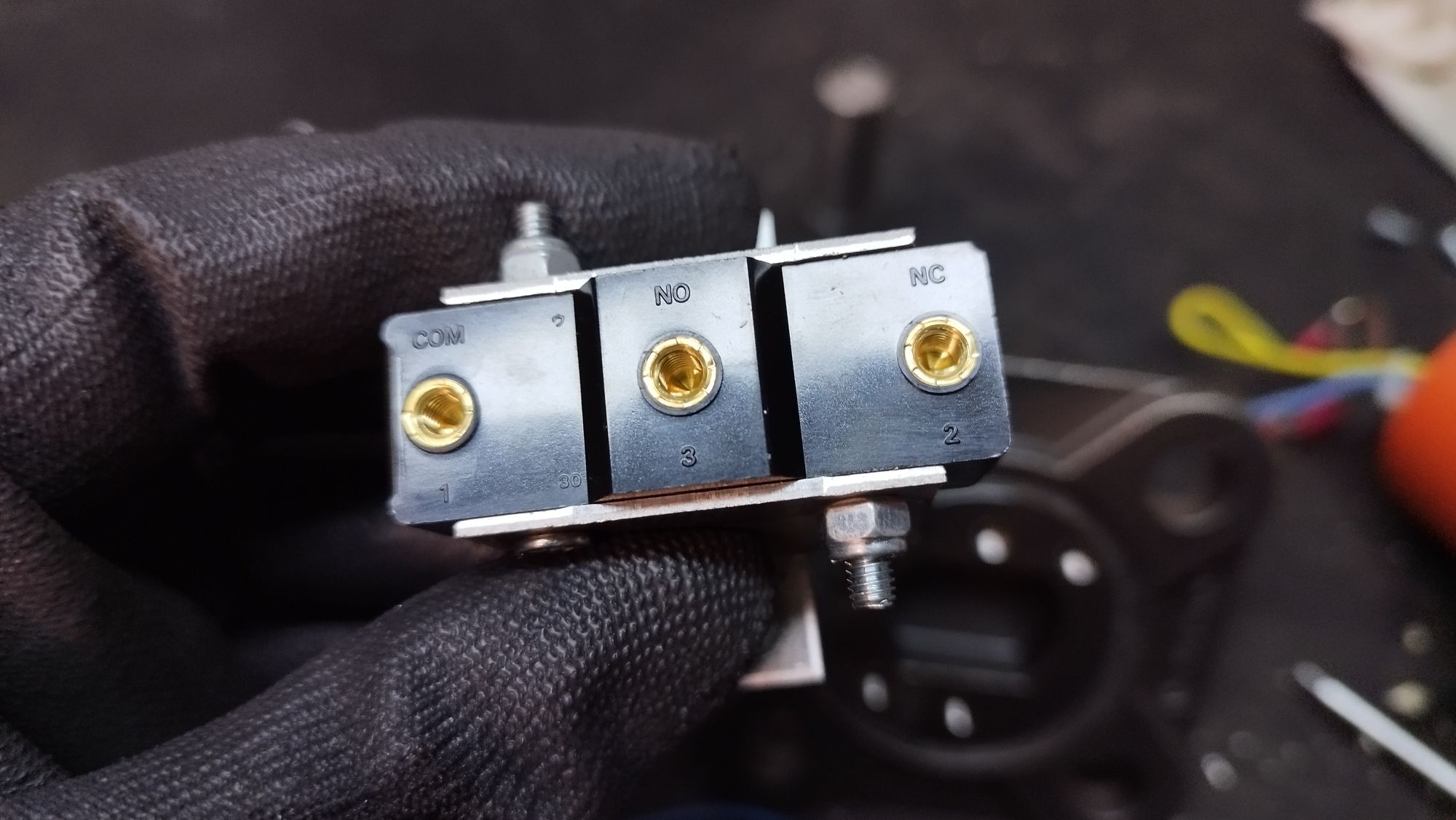

Тут мы можем увидеть обозначение "COM". COM - сокоащение от common, т.е. - общий. Именно относительно него у нас и работают NC и NO контакты.

Вот так выглядит наш ПДУ на схеме в неактивированном состоянии.

И-то-го

Как видите: ничего сложного нет. Устройство относительно примитивное и весьма надёжное. О том, как проверить поплавок на работоспособность мы поговорим в статье о работе с мультиметром.
