Поля кадра

Механизм создания кадров делит поток на дешифруемые группы. Управляющая информация помещается в заголовок и концевик в виде значений в разных полях. Этот формат придает физическим сигналам структуру, которую узлы способны принимать и декодировать в пакеты в точке назначения.

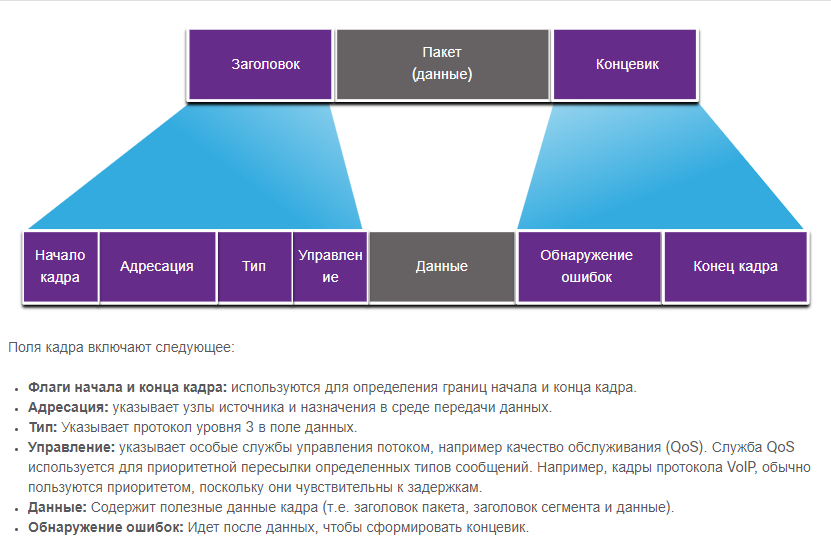

Общие поля кадра показаны на рисунке. Не каждый протокол включает в себя все эти поля. Фактический формат кадра определяется стандартами для конкретного канального протокола.

Протоколы канального уровня добавляют концевик в конец каждого кадра. В процессе, называемом обнаружением ошибок, концевик определяет, прибыл ли кадр без ошибок. Этот процесс называется обнаружением ошибок. Для этого в концевике кадра размещается специальная информация, полученная путем математической или логической обработки содержимого кадра. Биты обнаружения ошибок добавляются на канальном уровне, т.к. сигналы в среде передачи могут быть подвержены помехам, искажениям или потерям, в результате чего значения представленных этими сигналами битов могут изменяться.

Передающий узел путем логической обработки содержимого кадра создает так называемый циклический избыточный код (cyclic redundancy check, CRC). Значение этого кода помещается в поле контрольной последовательности кадра (Frame Check Sequence, FCS) и предоставляет информацию о содержимом кадра. Поле FCS в концевике кадра Ethernet позволяет принимающему узлу проверять кадр на наличие ошибок передачи.
