Печатающая голова "Оливье"

Существующие решения

На момент написания статьи мне известно лишь о нескольких вариантах переделки стоковой головы (не считая проекта под biqu).

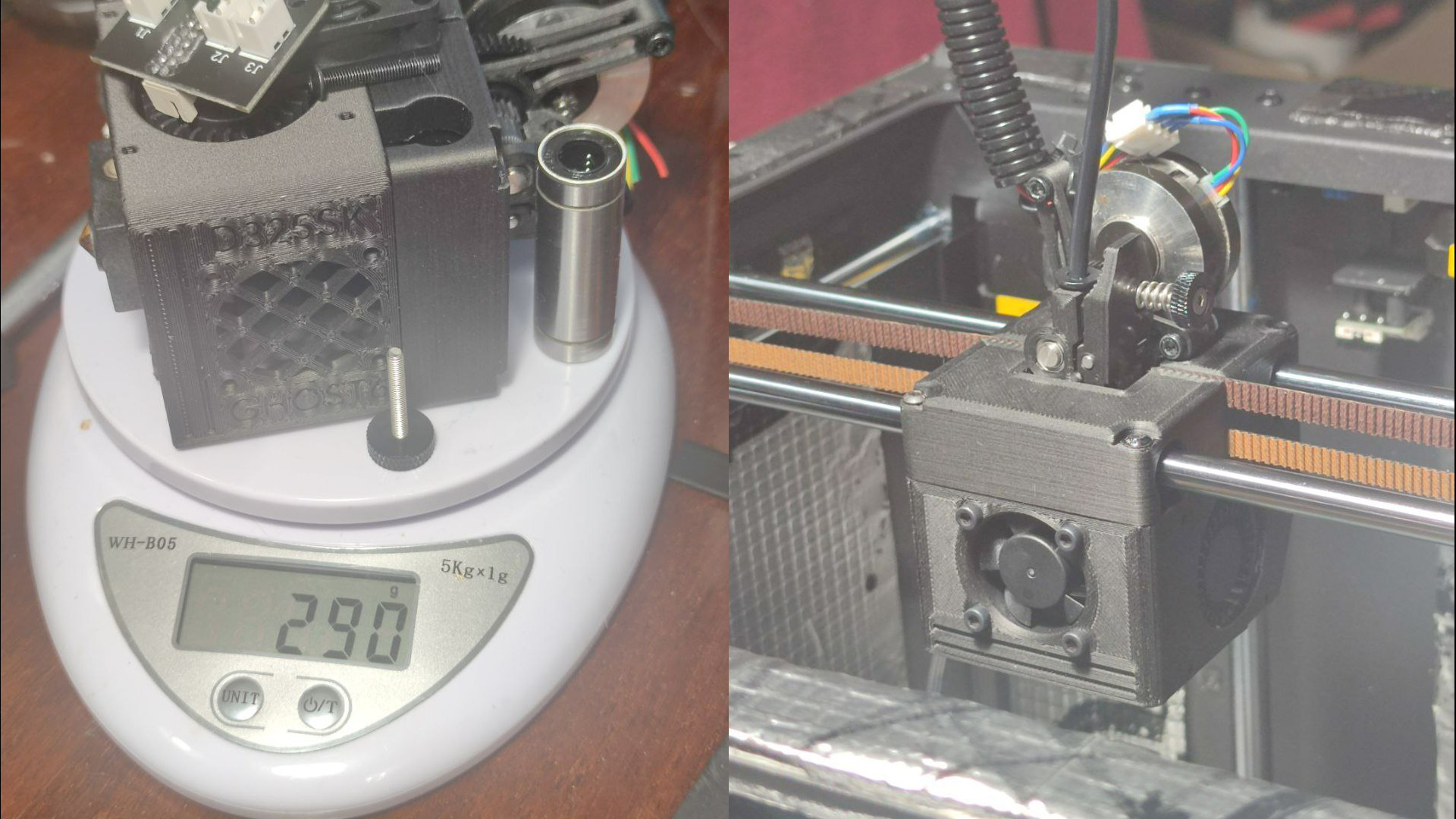

Первый: проект с канала Михаил Рубба. Данный проект широко известен в узких кругах не в последнюю очередь благодаря данному видео:

Как видно, голова претерпевает значительные изменения, а в качестве фидера используется Sailfin-Extruder.

Второй проект, за авторством euc_wizard, пошел еще дальше и сократил расстояние между подающими шестернями и соплом. А также применил более легкий фидер Соркина 2й итерации. Но, по словам самого автора, проект довольно сложен в сборке.

Нельзя не упомянуть и о проектах переделки только лишь экструдера, в частности о Shark'е

Но на мой взгляд, да простит меня автор данного решения, это можно назвать полумерами, хотя и не без своих положительных сторон.

Проект "Оливье"

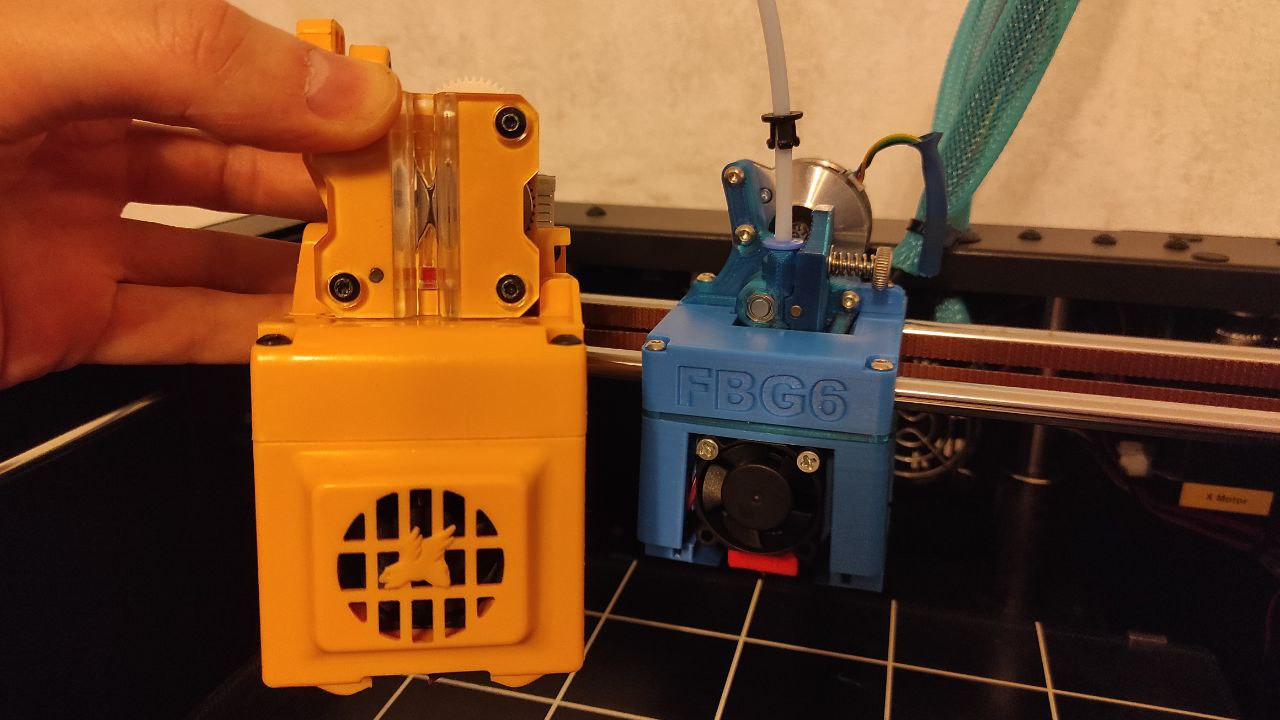

Проанализировав вышеупомянутые решения, я решил поучиться моделированию и учесть все положительные стороны проектов коллег. Вот, что из этого получилось.

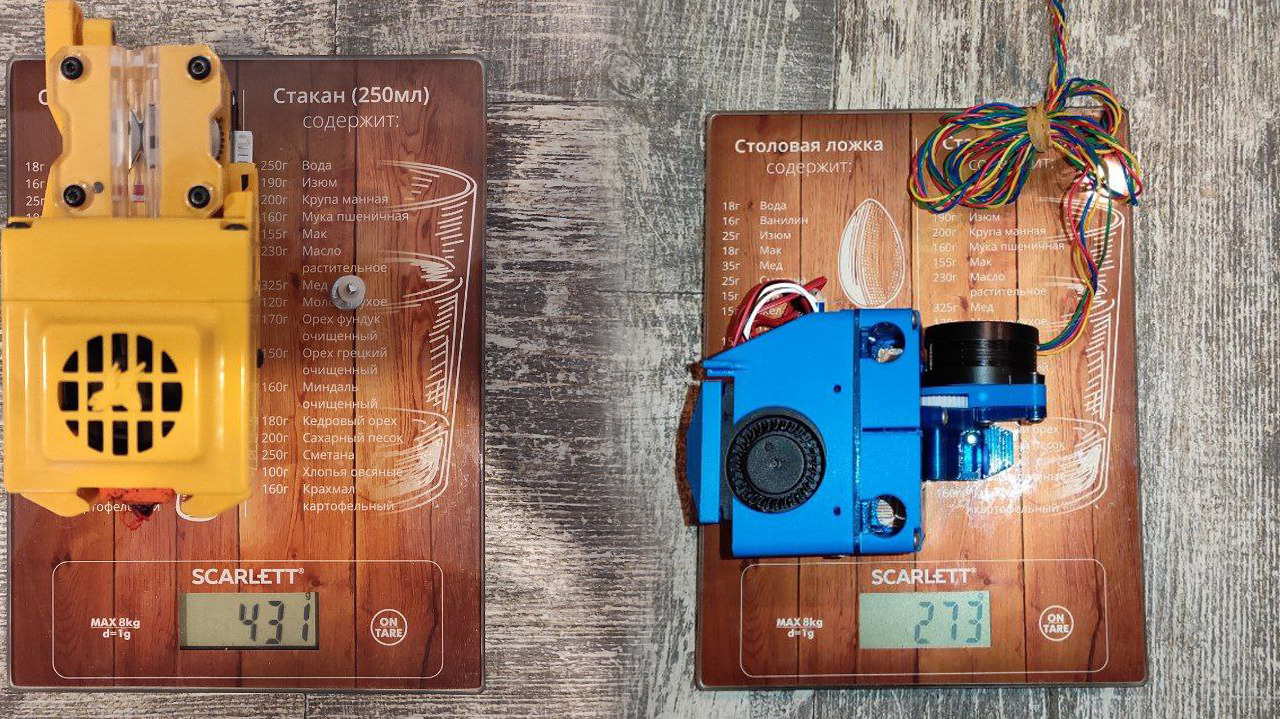

Снижение веса. 273 против 431 грамм

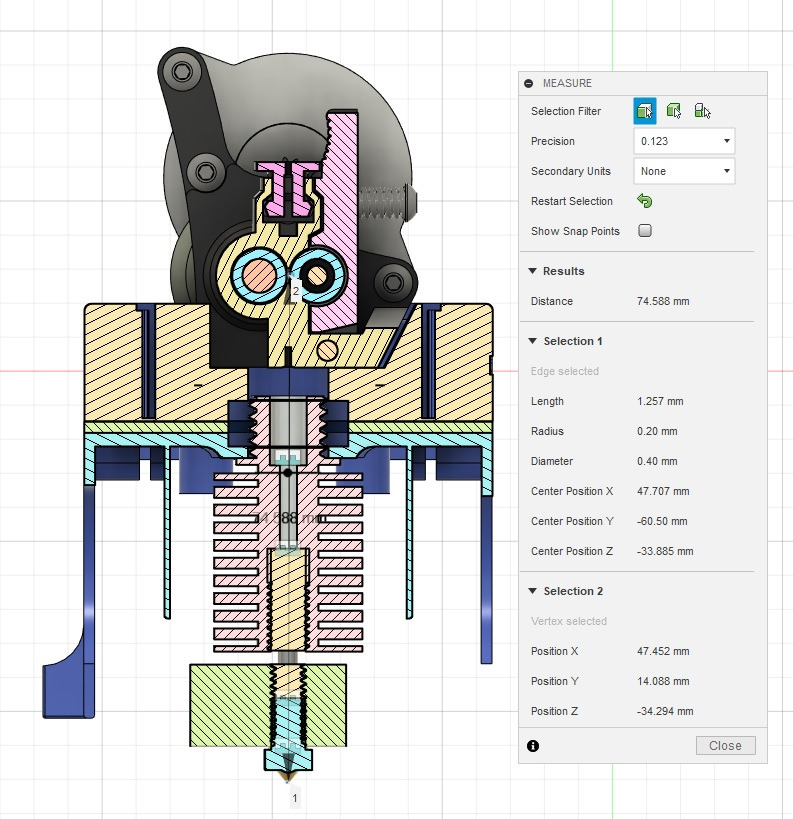

Уменьшение расстояния от подающих шестерен до сопла: 74мм против~83

Возможность перехода на более качественные комплектующие без распилов горла, а через это значительное уменьшения ретрактов и LA. Для тестов использовался синий ABS от Wellhan и в первых же тестах получились следующие результаты:

Кроме того, данная голова легко собирается, а все детали печатаются без поддержек или с минимумом таковых. Также, г-образная форма канавок для удержания ремней значительно уменьшает вероятность их выскальзывания.

Стоимость переделки

Ссылки тут: шестерни, мотор, радиатор, термобарьер, хитблок, сопло, нагреватель, термопара, вентиляторы

Скачать модель, а также ознакомиться с рекомендациями по печати и сборке, можно на странице проекта на thingiverse.

Если возникли вопросы, ссылка на автора в самом начале статьи.
