PSP GO MicroSD mod

Наконец у меня дошли руки поковырять свою PSP GO. Встроенная память это хорошо, но 16GB маловато для всех хотелок. К счастью, у приставки есть возможность использования внешней карты памяти. Только вот она проприетарная и стоит немало - цены на максимальную по объёму карту(а это всего-то 16GB) достигают отметки в 100$ из-за своей редкости.

Исходя из вышеперечисленного, я решил рассмотреть вариант с переходником под MicroSD. Собственно, что из себя представляет переходник: шлейф, один конец которого вставляется в слот карты памяти PSP GO, а другой конец припаян к переходнику Memory Stick Duo(такие же вставляются в другие ревизии PSP и довольно древние фотоаппараты). В интернете уже есть готовые варианты подобных переходников, но меня смутила цена.

Платить такие деньги за обычный шлейф у меня не было желания(да и такое решение проблемы имеет свои недостатки, о которых я расскажу ниже), поэтому я решил его сделать самостоятельно.

Первоначальный план заключался в том, чтобы уместить самодельный адаптер в приставку, ничего при этом не не выпаивая и не вырезая, но в ходе модификации пришлось вносить коррективы. Задумка как раз заключалась в модульности данного адаптера, чтобы его можно было вытащить без паяльника при необходимости.

Пораскинув мозгами решил использовать оригинальную карту памяти в качестве основы. Прикупил на местной барахолке за копейки парочку Memory Stick M2.

Далее в ход пошёл гравер с грубой насадкой для создания полости в карте памяти.

Полностью зачистив карту, доработал края острой насадкой, убрал шероховатости и бугры.

Далее по задумке сюда должен был вставиться шлейф, который полностью совпадал с контактами карты памяти. Увы и ах, но такого шлейфа у меня не оказалось. Пришлось искать альтернативу и подпаиваться к контактам проволочкой 0,1мм.

Чтобы всё это дело не развалилось, было принято решение залить выпиленную полость эпоксидной смолой для фиксации шлейфа. С этим мне помог одногруппник. В целом результат меня скорее порадовал. Можно было смешать эпоксидку с чёрным тонером для принтера, чтобы и вовсе выглядело профессионально, но колхоз - наше всё.

Излишки смолы я сточил гравером и после всех манипуляций карта памяти входит в слот как родная - без каких-либо усилий, ничего нигде не цепляется. Вторую сторону шлейфа вставил в фиксатор. Именно его я буду паять к переходнику Memory Stick Duo(как я уже писал выше, я хотел максимальную модульность).

Когда казалось бы самое сложное уже позади, вдруг выясняется, что места в PSP GO очень мало. Это буквально момент, когда мне пришлось вносить коррективы в план. Задняя крышка выпирает даже если просто положить под неё переходник Memory Stick Duo. Поэтому-то даже с покупным вариантом не избежать косяков. Очень долго думал, как же поступить. Меня не устраивала выпирающая крышка, а также тот факт, что в самом переходнике карта памяти Micro SD держится на честном слове(у меня пару раз отходили карты памяти в подобных переходниках при малейшей тряске).

Взвесив все внутренние "за" и "против", пришёл к выводу, что стоит избавиться от корпуса переходника Memory Stick Duo, оставив от него только основную плату. А ещё мне захотелось поставить нормальный слот MicroSD, который отлично фиксирует карту памяти. Слот я взял с какого-то очень древнего плеера, выпилив с куском текстолита(который я ещё и сточил до толщины листика).

В ходе полного изучения материнской платы, узнал, что под металлическим экраном скрывается немного места, так что я решил аккуратненько от него избавиться.

После полного удаления металлического экрана, приступил к примерному расположению элементов. Слот MicroSD решил положить как раз в том месте, где резал экран, платку переходника положил на стик, а фиксатор шлейфа положил рядом с аккумулятором.

План это хорошо, но надо его как-то реализовать. И снова взяв паяльник в руки, я приступил к пайке проводов, чтобы придать переходнику какое-то единство. На всякий случай надел термоусадку на не изолированные участки.

Прежде чем всё собрать, нужно протестировать его, верно? Воткнул этот переходник в приставку и...

Отлично, переходник работает и карта памяти определяется как родная. Осталось всего ничего - собрать всё воедино. Весь этот длинный шлейф загнул под нужным углом и зафиксировал на двухсторонний крепкий скотч.

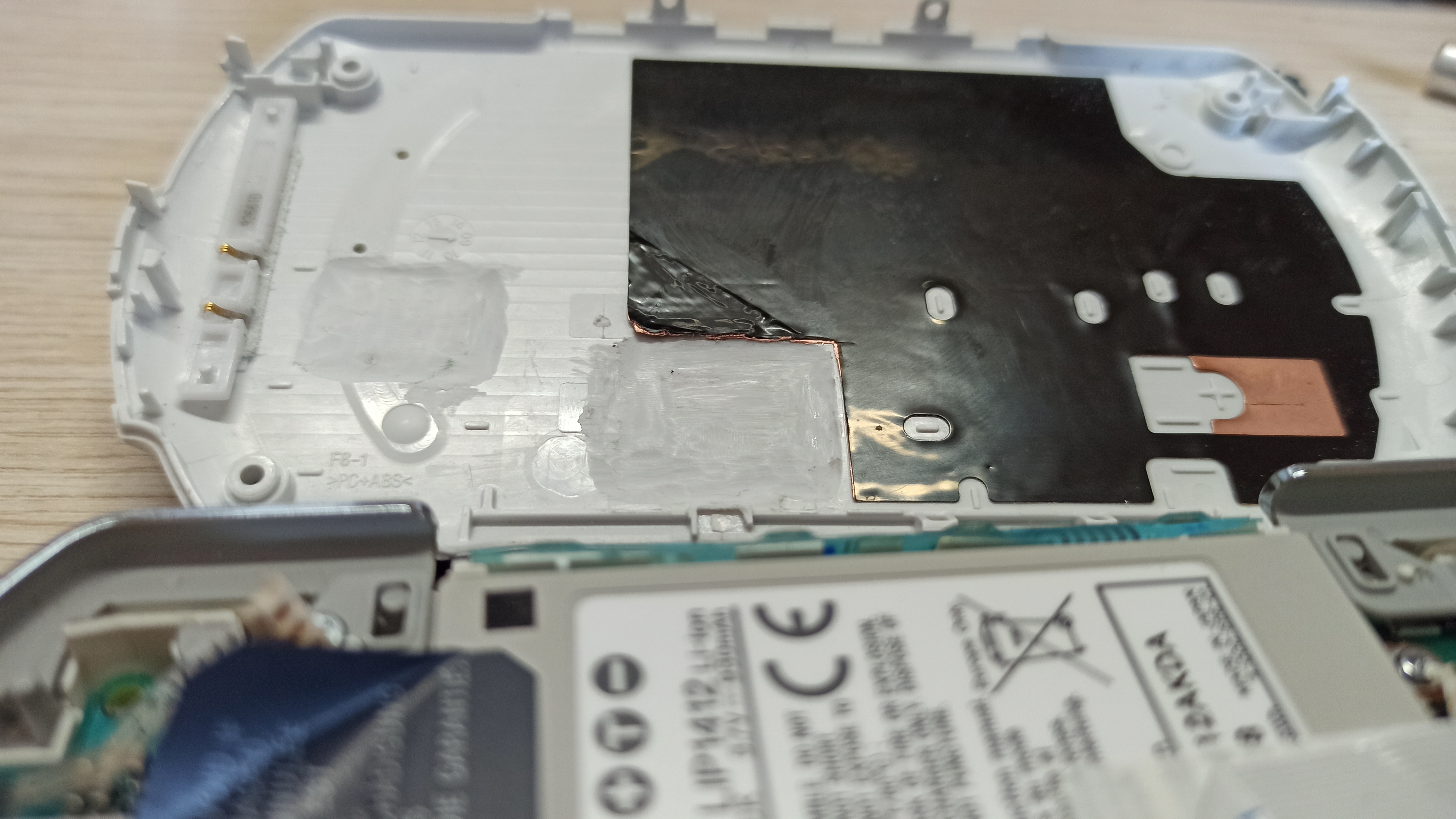

А вот теперь самое время включить грустную музыку, потому что так или иначе заднюю крышку мне пришлось немного подпиливать. Я правда хотел избежать этого по возможности, но увы, места слишком уж мало.

После полной сборки в сотый раз проверил, не выпирает ли задняя крышка. Попробовал надавить в местах, где подпиливал - всё сидит плотно. Как мне кажется, крышка не выпирает, хотя глазомер у меня так себе.

Наконец, убрав линейку в сторону, решил сделать контрольное включение. Карта памяти определяется и работает исправно. Я вставил microSD на 32GB, но вполне можно установить и бóльший объём при необходимости.

В PSP GO действительно мало места для установки чего-то инородного и приходится идти на компромисс. К сожалению, покупные варианты очень уж дорогие и так или иначе требуют небольшого подпиливания/подрезания задней крышки. Я же считаю свой мод крайне удачным.

Затраты на создание переходника:

• Карты памяти Memory Stick M2 - 2$
• Преходник Memory Stick Duo - 1$
• Эпоксидная смола - 0$ (спасибо одногруппнику)
• Шлейф и провода с тефлоновой изоляцией - 0$ (спасибо MrVLT за подгон)

Автор статьи: Zero2028
Написано специально для телеграм канала EZ-Fix
