ПРИЛОЖЕНИЕ Б

Исторический пляж бухты Фёдорова. Технические требования.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1 В проекте предлагается максимальное сохранение имеющегося общественного пространства, учет существующих кадастровых границ объекта, климатических и гидрологических факторов, оптимизацию затрат муниципальных ресурсов и максимальное участи граждан в обустройстве и эксплуатации пляжа.

1.2 Представленный вариант компоновки предусматривает активное взаимодействие пляжа и «Тропы здоровья», а также максимально сохраняет, расширяет и стимулирует именно «пляжную» активность посетителей.

1.3 Список видов деятельности граждан в районе береговой полосы б.Фёдорова и «Тропы здоровья»

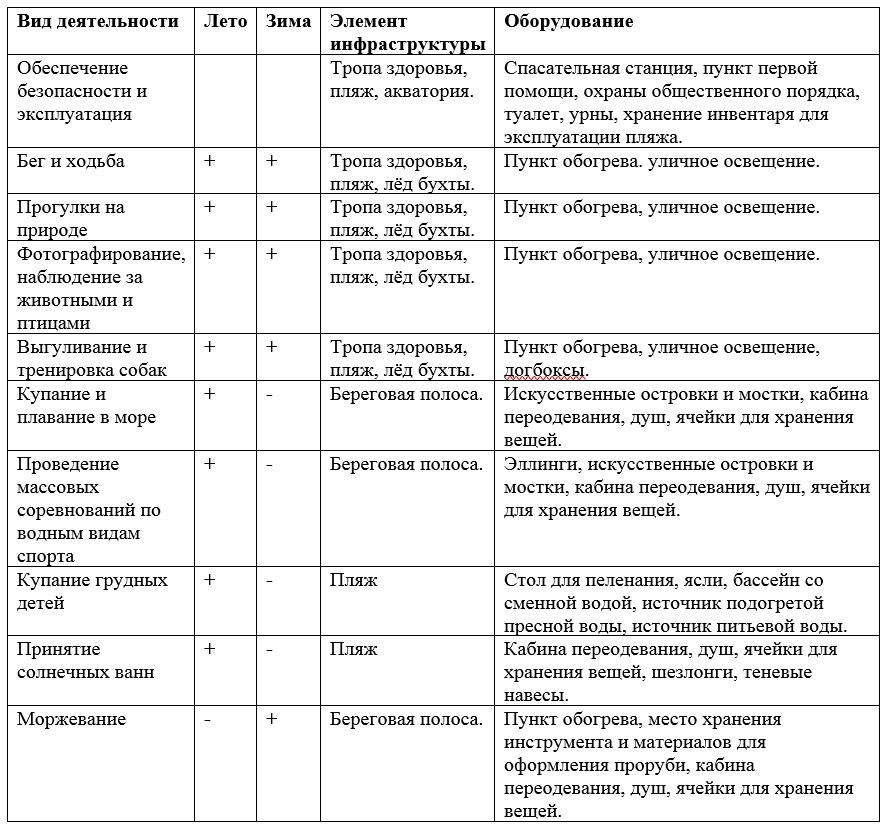

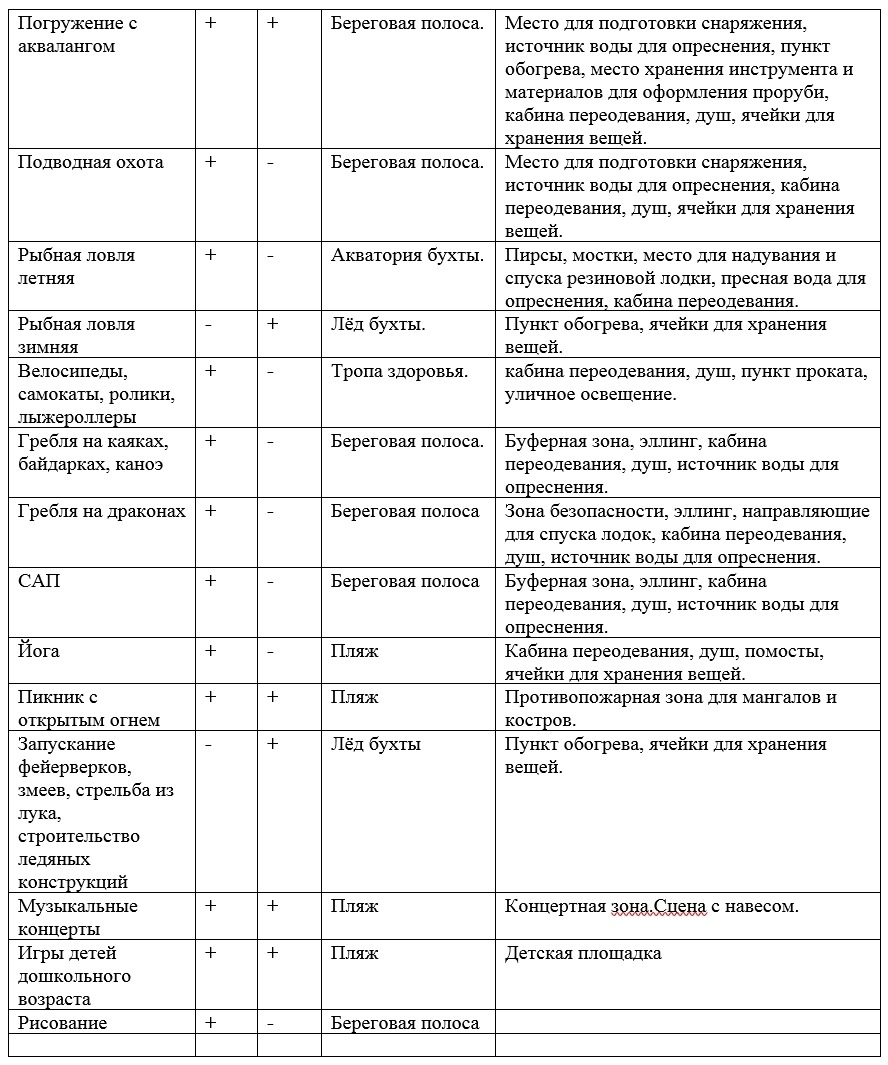

Таблица 1 – Перечень видов деятельности граждан и оценка необходимой инфраструктуры

2. СОСТАВ

2.1 Береговая часть и примыкающие элементы ландшафта, привязанные к ландшафту объекты

2.1.1 Газон

Газон – существующая часть участка пляжа шириной 1-5,5 м и высотой над средним уровнем моря 4-4,5 м, несущая также функцию укрепляющего элемента «Тропы здоровья». Со стороны моря газон граничит с подпорной стеной, которая местами полностью разрушена.

В районе общей ширины участка 5-8 м предлагается сохранить газон за исключением обустройства спусков на пляж каждые 30-40 м.

На границе газона и «Тропы здоровья» выделяется узкая переходная зона, под которой предусмотрен канал для размещения инженерных коммуникаций поверхностного залегания (прикрыт узкой бетонной плитой, которая также служит переходом между уровнем тропы и строений).

Также в зоне газона располагаются беседки с ветрозащитными элементами, спасательный пост, пункт первой помощи, туалет, душ, помещения коммерческого назначения. К беседкам и другим сооружениям привязаны средства спасения на воде и оказания первой помощи, приборы уличного освещения, точки подключения электропитания и водоснабжения. Часть проходов к ограде оставлена без сооружений в качестве фотозон, в т.ч. с доступом для инвалидных колясок. Беседки приурочены к спускам на пляж. Беседки стилизованы под исторические корабли и имеют имена собственные: «Манчжур», «Гайдамак», «Варяг», «Надежда», «Титаник», «Аврора», «Буссоль», «Потёмкин», «Кон-Тики», «Нева», «Наутилус» и т.п. Стилизованные беседки на 1-1,5 м выдаются за плоскость подпорной стены.

Оставшаяся часть газона озеленяется с использованием долгоживущих пород деревьев известных своей стойкостью к сильному ветру и характерных для южного Приморья – Сосна густоцветная, Орех манчжурский, дуб корейский, бархат, берёза корейская. Формируется также подлесок из многолетних кустарников и лиан – шиповник морской, барбарис, боярышник, актинидия, лимонник китайский, виноград. При необходимости посадки опираются на восстановленное ограждение. На уровне почвы высеиваются многолетние травы характерные для берегов залива Петра великого. В результате размещения плотных посадок одновременно образуется противоэрозионный экран и местообитание птиц и насекомых. Для каждого вида растений предусматривается табличка с описанием.

2.1.1 Откос

Откос очищается от хаотичной отсыпки до существующей подпорной стены, на которой расположены остатки ограды. В необходимых местах производится разрыв стены и обустройство спуска с «Тропы здоровья» на пляж. При необходимости стена восстанавливается. В местах, где ширина участка включая газон мала, спусков не предусматривается.

Нижняя часть подпорной стены прикрыта от разрушения штормами с помощью профилированных L-образных волноотбойников для предотвращения подмыва заглубленных ниже уровня наносов.

В местах спусков устраивается площадка на высоте выше нагона воды (1,2-1,5 м), с парапетом, прикрытая L-образным волноотбойником и двумя вторичными спусками вдоль подпорной стены с направляющими для колясок. Все элементы спусков на пляж снабжены поручнями стойкими к воздействию окружающей среды.

В составе конструкции спусков предусматриваются элементы поверхностного дренажа с отведением воды на волноотбойники.

Верхняя часть подпорной стены за исключением зон спусков, кабин для переодевания отведена для художественного оформления по мотивам истории, флоры и фауны бухты Фёдорова (см. ПРИЛОЖЕНИЕ А). Выделяются одинаковые съемные панели (одинаковые по ширине с волноотбойниками, например, 2х2м) на которых размещаются изображения выполненные в разной технике. Целесообразно объявлять художественные конкурсы для детей и молодежи. Текущая оценка возможного количества панелей – 80. Предусмотрено несколько низко расположенных панелей – для детского творчества.

Часть конструкционных элементов подпорной стены, спусков и МАФ пляжа оформляется путём покрытия штукатуркой с мозаикой из обкатанных морем стёкол и раковин.

Предусмотрен специальный элемент оформления подпорной стены – «стена для посланий», расположенной в доступности волн, на которой посетители могут писать свои пожелания и послания мелом.

2.1.2 Пологая зона берега (бенч - слабо наклоненная выположенная поверхность, образованная перед отступающим клифом, выработанная волнами в коренных породах)

В узких местах участка бенч непосредственно переходит в берег (берег: полоса суши, на которой имеются формы рельефа и накопления наносов, созданные волнением при современном среднемноголетнем уровне воды.). В таких местах никаких дополнительных элементов (спуски) не предусматривается.

В широких местах участка (до 30 м) возможно размещение помостов с навесами, небольшой концертной площадки, небольшой детской площадки с летним бассейном, 2-3 зоны мангалов со скамьями и столами, пункта проката инвентаря для пляжного отдыха и водных видов спорта, кабин для переодевания, душей. Души и кабины для переодевания также могут быть привязаны к расположенным выше беседкам и другим строениям, в таком случае они могут быть снабжены баками для сбора дождевой воды и её нагрева солнцем.

2.1.3 Восстановление северо-восточной части пляжа и буферная зона

Отсыпанную и заасфальтированную часть территории пляжа очистить до границы участка пляжа по высоте 1 м от уровня воды. При этом для прохода граждан и размещения МАФ на «Тропе здоровья» останется достаточно места. Предлагается использовать эту территорию для размещения пункта проката инвентаря для водных видов спорта, хранения инвентаря общественных спортивных, экологических и патриотических организаций.

Существует часть территории пляжа, отгороженная капитальной стеной в береговой части и проволочными заграждениями в зоне литорали яхт-клубом «7 футов». При этом в сторону береговой зоны пляжа обустроен спуск для маломерных плавсредств и происходит их неорганизованное перемещение по акватории пляжа с нарушением требований безопасности. Следует урегулировать эту странную ситуацию в рамках действующего законодательства. Последующее техническое оформление может включать использование означенной выше территории и прилегающей береговой зоны пляжа для сходных целей – спуска на воду инвентаря для водных видов спорта не являющегося маломерными плавсредствами, что может создать буферную зону, обеспечивающую безопасность купания на остальном протяжении пляжа.

2.1.4 Оформление юго-западной части пляжа

Предлагается демонтировать разрушенный пирс и оформить четкую линию уреза воды. На месте разрушенного пирса размещается более легкий пирс с высоким настилом вне досягаемости волн (в этом месте с учетом нагона до 2 м). Пирс служит как место рыбной ловли, для прыжков воду, подводных погружений и фотозона. Пирс не предназначен для швартовки моторных плавсредств крупнее резиновой лодки и несёт соответствующую маркировку.

Вдоль защитных сооружений ГИМС МЧС оборудуется проход на пирс в виде широкого настила. Настил также предназначен для разворачивания надувных лодок и оборудования для погружений с аквалангом. К настилу примыкают кабинки переодевания и душ. Дополнительно выведена пресная вода для опреснения оборудования и снаряжения.

Правее пирса предусмотрена обозначенная буйками буферная зона шириной 8 м, в которой нельзя осуществлять заход в воду. Таким образом расположенный правее песчаный пляж имеет четко разграниченную зону безопасности.

В широкой юго-западной части пляжа часть откоса остаётся свободным, с периодическими спусками и элементами озеленения аналогичным 2.1.1. Часть откоса по сторонам от спуска отводится для обустройства ступенчатых деревянных скамей выше уровня воздействия волн и льда.

2.1.5 Использование склона участка 25:28:20032:82

В местах выработок склона обустраивается капитальный общественный туалет и легковозводимое здание для коммерческого использования. Согласно сообщениям профильных служб Владивостока, все предварительные работы проделаны и пробное подключение к сетям осуществлено для коммерческого объекта, что означает, что и для муниципального объекта это тоже возможно.

Склон участка, занимающий значительную площадь подвергается озеленению аналогичному 2.1.1 с упором на хвойные породы деревьев.

2.2 Прибрежная часть и примыкающие части акватории, привязанные к акватории объекты

2.2.1 Мостки

Предусмотрены 4-5 легких мостков от 20 до 40 м длиной, которые имеют строго «пляжное» назначение и не предназначены для швартовки маломерных плавсредств тяжелее резиновой лодки. Основное назначение мостков – безопасных сход на глубину для купания, ныряние, погружения с аквалангом, рыбалки, фотографирования. Концептуально, мостки – наследники первой купальни, которая появилась в бухте Фёдорова на рубеже 19-20 вв.

Конструктивно прелставляют собой легкие мостки с трапами выше зарегистрированного уровня воды при нагоне и волнении и используют естественные скальные выходы для установки ледостойких опор.

Дополнительно опоры мостков являются элементами бун, препятствующих вдольбереговому переносу наносов.

2.2.2 Островки

В местах скальных выходов предусмотрено размещение 2 или 3 искусственных островков площадью до 20 кв.м. на сваях или гравитационных опорах. Прямого прохода с берега не предусмотрено, но предусмотрен удобный и безопасный вход с воды, прикрытый от волнения – для пловцов, для хранения спасательного оборудования и швартовки спасательных плавсредств.

Дополнительно островки частично прикрывают берег в местах наиболее интенсивной волновой эрозии и препятствуют вдольбереговому переносу – работают как защитное гидротехническое сооружение пляжа.

2.2.3 Подводные объекты пляжа

Предусмотрена разметка дна для следующих видов деятельности:

- проведение соревнований по подводному ориентированию;

- размещение подводного сада и фермы с разными видами водорослей и моллюсков;

- размещение подводного музея с артефактами для проведения экскурсий с аквалангом или с поверхности.

2.2.4 Элементы безопасности пляжа

Предусмотрена разметка при помощи буйков, формирующих буферные зоны и зоны безопасности.

Предусмотрены мертвые якоря для крепления временной разметки акватории и плавучего инвентаря для соревнований.

На берегу и гидротехнических сооружениях предусмотрены плакаты разъясняющие факторы опасности с предупреждающими и запрещающими надписями.

3. ССЫЛОЧНЫЕ ДОКУМЕНТЫ

3.1 Левкевич, В. Е. Крепление берегов и верховых откосов подпорных сооружений гидроузлов Беларуси / В. Е. Левкевич. – Минск : БНТУ, 2019.–172 с.– ISBN 978-985-583-473-2.

3.2 СП 277.1325800.2016 - СВОД ПРАВИЛ. СООРУЖЕНИЯ МОРСКИЕ БЕРЕГОЗАЩИТНЫЕ Правила проектирования. Costal protection constructions. Design rules. ОКС 93.160. Дата введения 2017-06-17
