Telecrypto TC-53.
Радиорубка

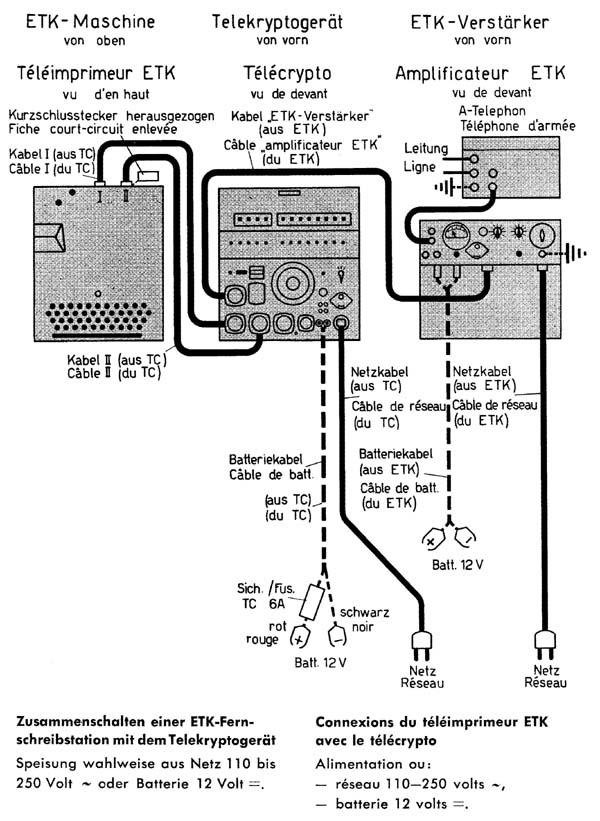

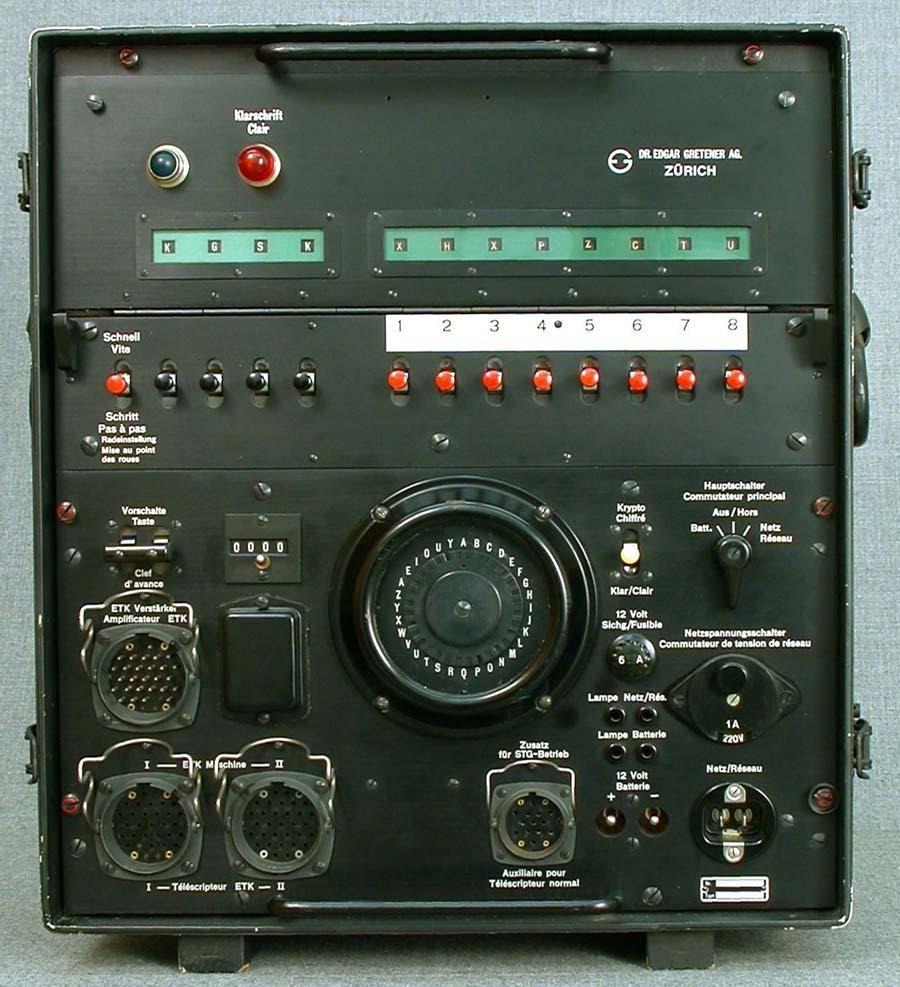

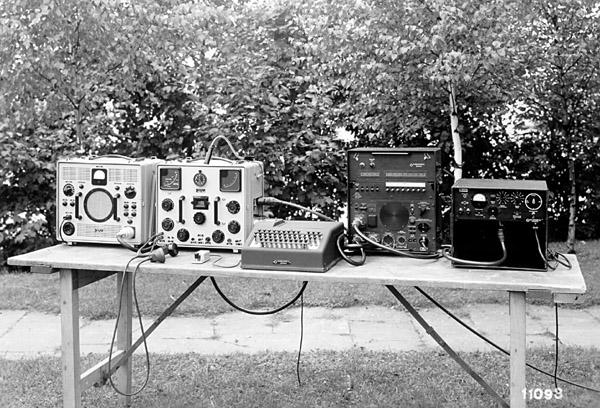

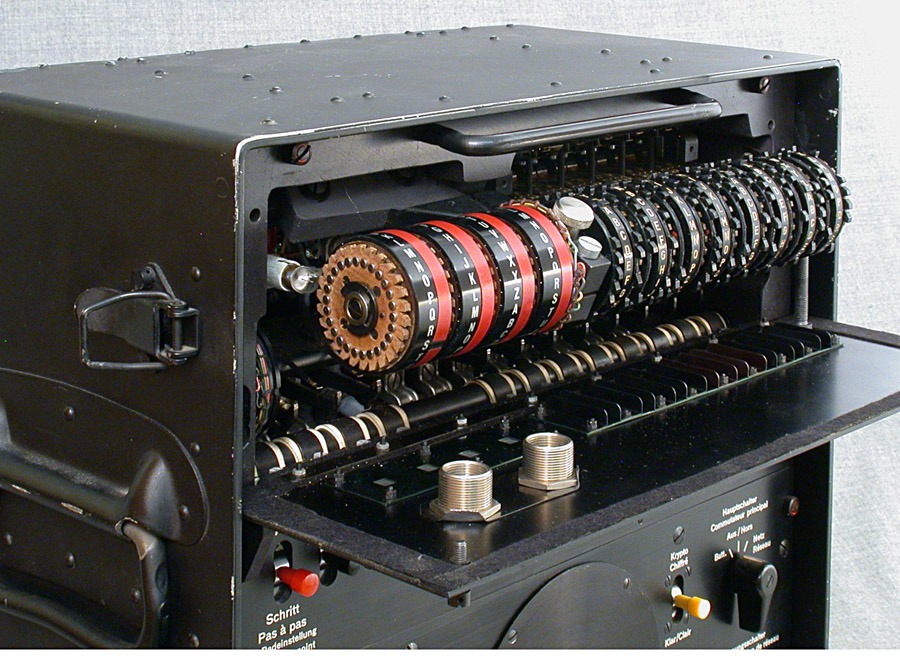

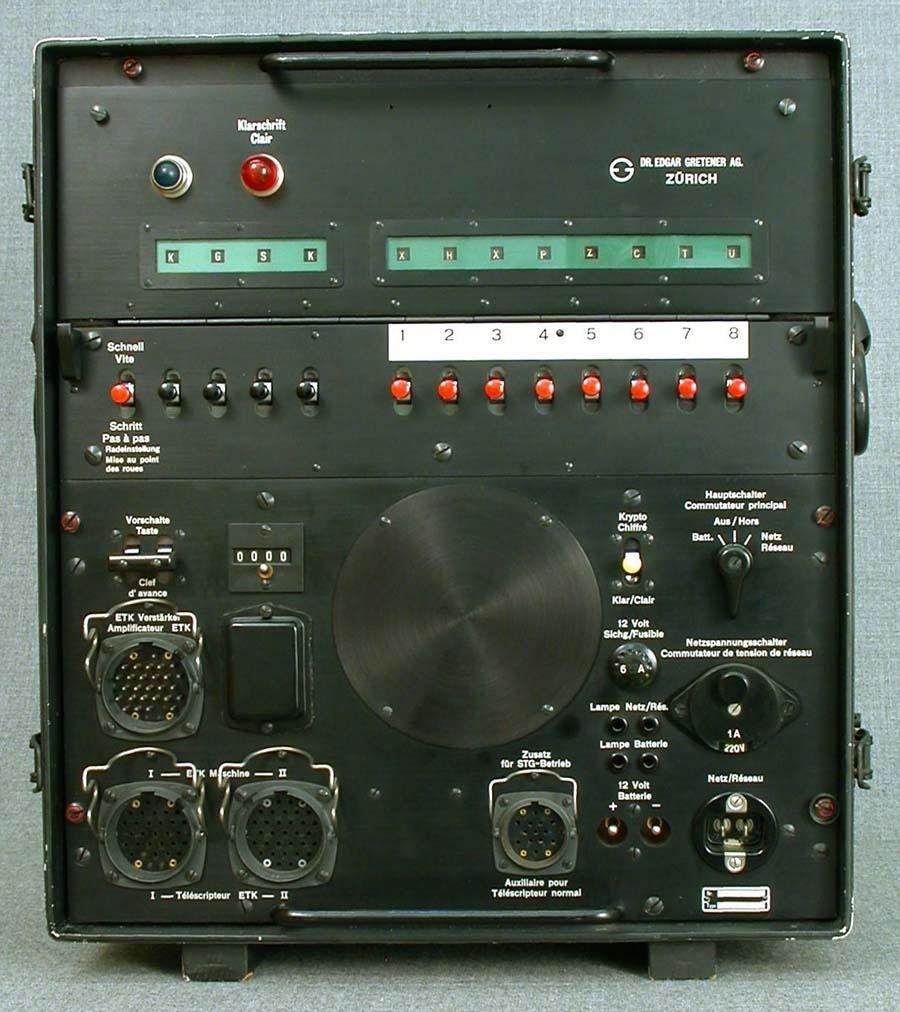

Telecrypto 53 - это электромеханическая шифровальная машина, разработанная швейцарцами около 1955 г. Это был криптоэлемент, который использовался с серией телетайпного оборудования ETK, разработанный доктором Эдгаром Гретнером и произведенный компанией Gretag AG в Цюрихе, Швейцария.
Некоторая теория о работе опции SPG "Schluessel-Produktions-Geraet"("Устройство для производства ключей"):

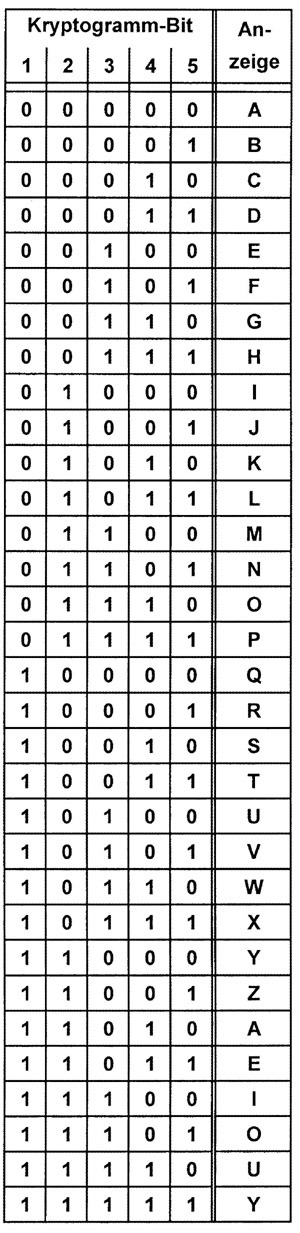

Все криптографические устройства Gretag, поставлявшиеся в швейцарскую армию, были оснащены циферблатом SPG, который является аббревиатурой немецкого термина "Schluessel-Produktions-Geraet", устройство для производства ключей. Это всего лишь дешифратор, не имеющий никакого отношения к производству криптограмм. SPG декодирует 5 битовые криптограммы в 1 из 32 букв алфавита (A - Z; A, E, I, O, U и Y повторяются дважды).
- Каково было назначение SPG?
Каждая телеграмма или последовательность передачи должна быть зашифрована с помощью отдельного ключа. В машине Enigma оператор шифровал 6 букв (пара из 3 случайных букв) вместе с основным ключом (Tagesschluessel), который был известен каждой станции. В результате шифрования получался набор из 6 букв. Это были первые 6 букв телеграммы. Сама телеграмма шифровалась с помощью 3 случайных букв, а шифр добавлялся к первым 6 буквам. Другая станция расшифровывала сначала 6 букв телеграммы с помощью основного ключа и получала ключ телеграммы дважды. Сформировав телеграмму, с помощью ключа телеграммы была расшифрована позиция 7 до конца сообщения.

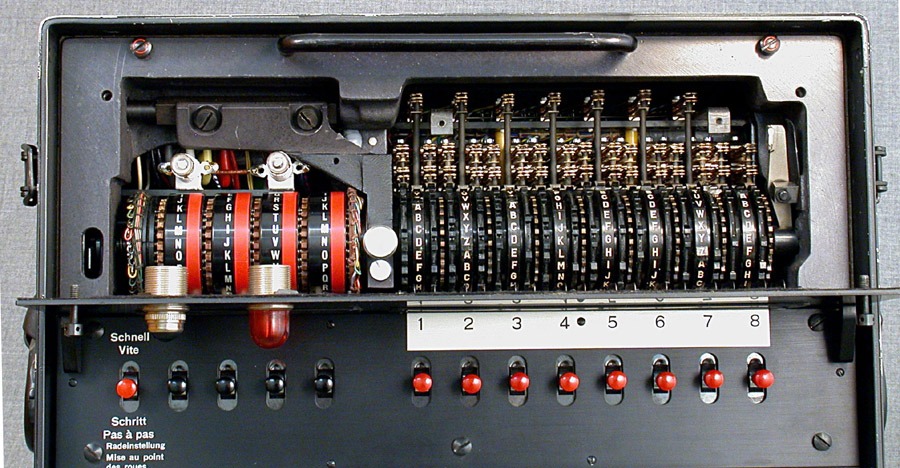

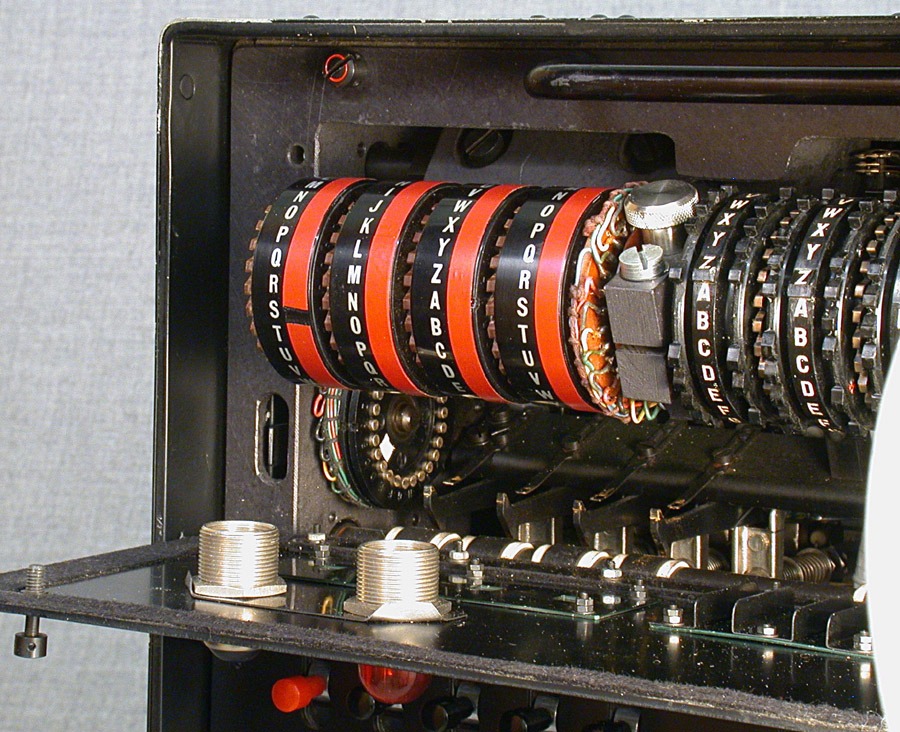

Аналогичный метод использовался в устройствах Гретага. Генератор выдавал криптограмму длиной 26 бит и представлял собой случайный набор. Четырнадцать бит используются для шифровки или дешифровки букв, 12 - для перестановки 12 колес генератора. Только 1 в криптограмме перемещает колеса на один шаг вперед. SPG расшифровывает биты 1-5 криптограммы и показывает 1 из 32 букв.
- Как изготавливается ключ?
Станция 1 записывает серию из 12 случайных чисел от 1 до 9 (то есть 3 5 4 5 9 6 1 8 3 5 7 8) и передает их в чистом виде на станцию 2. Теперь обе станции переводят машину в режим "производство ключей" и генератор криптограмм настраивается на базовый ключ. Затем генератор переключается 3 раза (первая цифра). Это действие переключает блок SPG на букву. Эта буква записывалась оператором как первая. Затем через 5 шагов показывалась и записывалась вторая буква. Этот процесс повторялся до двенадцатого номера. В итоге получалась серия из 12 букв, которая и становилась индивидуальным телеграммным ключом. В швейцарской армии на изготовление каждого нового ключа уходило около 10 минут!
В качестве альтернативы можно было использовать список из 100 ключей. Каждая серия ключей имела префикс с номером ссылки. Чтобы использовать ключ Nr.091 в качестве примера, станции 1 нужно было отправить только номер ссылки (в открытом виде). Это было гораздо проще и быстрее.

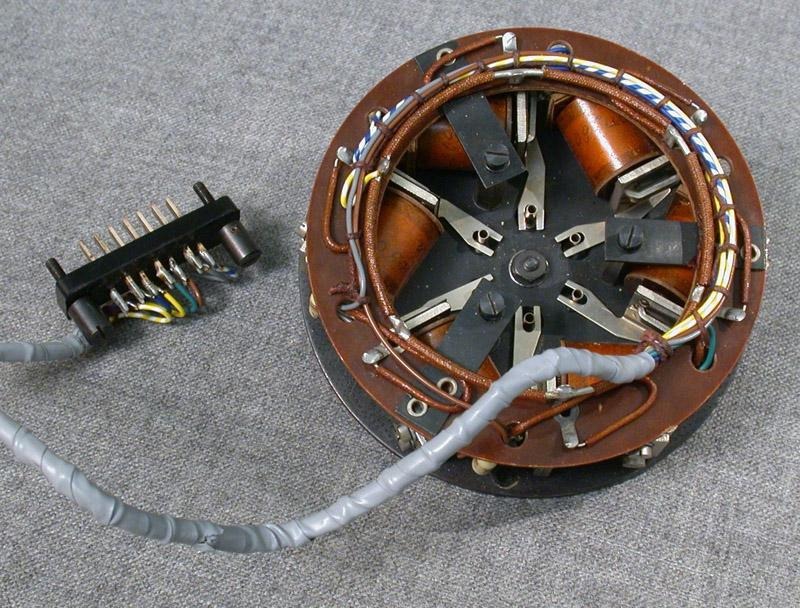

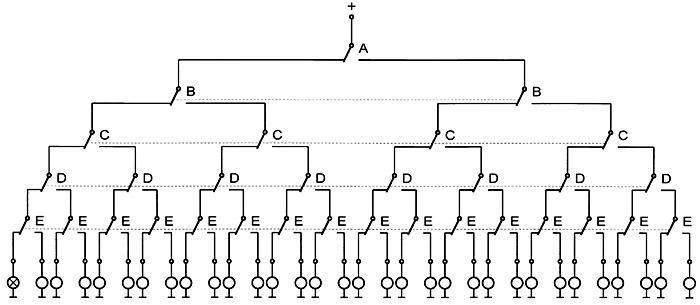

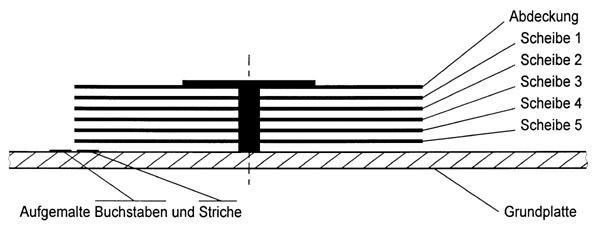

Подводя итог, можно сказать, что SPG - это 5-ти дисковый декодер по 32 позиции значения в каждом диске. Он использовался для создания телеграммного ключа из базового ключа с помощью набора из 12 случайных чисел. SPG не участвовал в создании криптограммы.

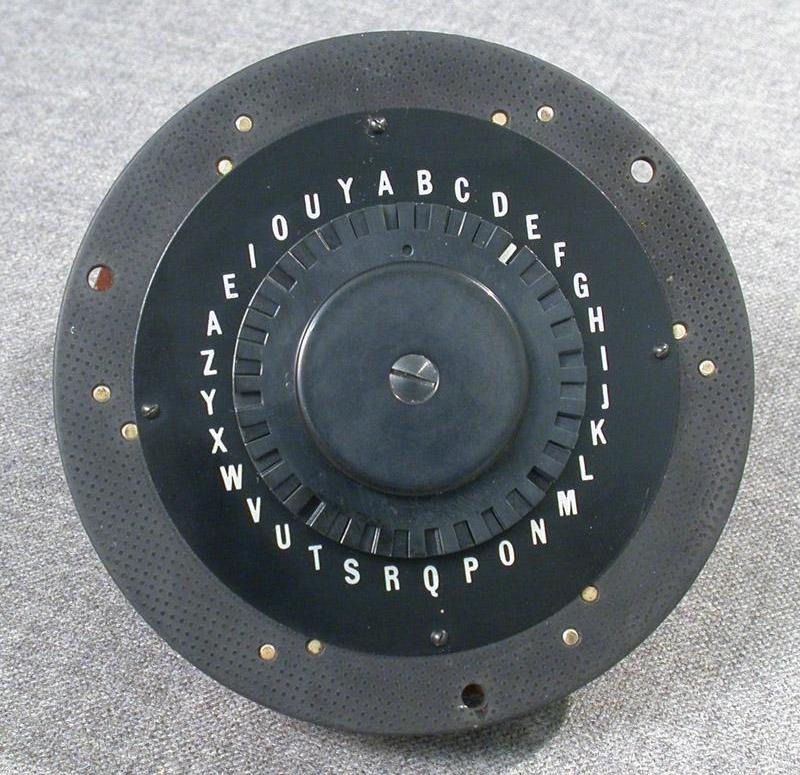

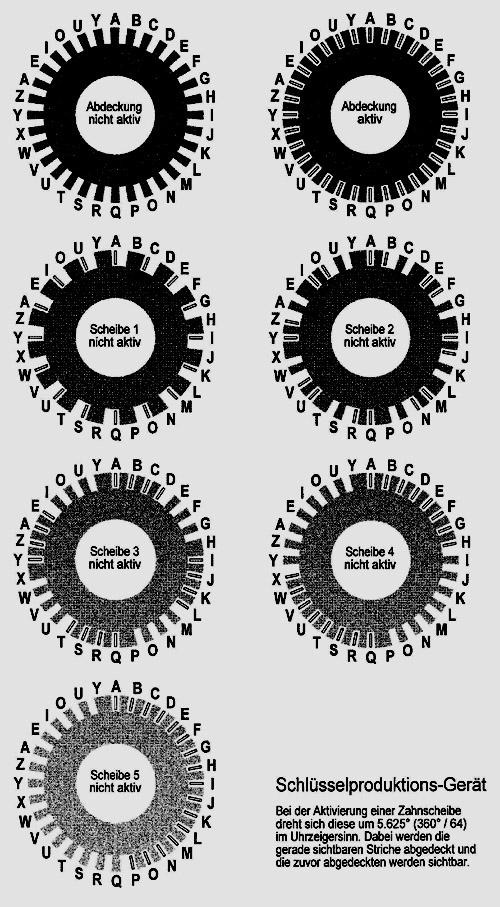

Обратите внимание, что диски с насечками выровнены таким образом, что видна буква E. Это одна из 12 букв, которые оператор должен был скопировать, чтобы сформировать индивидуальный 12-значный телеграммный ключ. Каждый из дисков 1 - 5 может быть перемещен в две позиции - 0 или 1. Таким образом, для 5 дисков существует 32 возможных позиции. В каждой позиции видна одна и только одна строка.
