PC Engine Duo. Заметки для будущего пользователя.

У меня подошла к концу длительная эпопея.

В январе купил консоль NEC PC Engine Duo, промучался при запуске и решил собрать полученные в процессе оживления знания.

Оригинальная PC Engine работала на тонких, как кредитная карта, картриджах HuCard. Не смотря на то, что PCE является 8-битной системой на базе сильно модернизированного 6502, HuCard'ы адресовали аж до 8 Мбит, да еще некоторые особенно продвинутые имели DSP-процессор на борту.

Однако PCE выпускалась в эпоху, когда на рынок массово выходили первые компакт-диски - а это целых 650 мегабайт произвольного использования. NEC не смогла пройти мимо и выпустила оригинальное решение по расширению консоли - буквально чемодан с 2 разъемами (1 под консоль, 1 под расширение) Interface Unit.

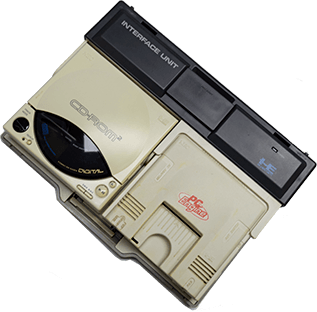

В качестве расширения выпустили первый для игровых консолей оптический привод CD-ROM². Выглядело это как-то так:

Для работы привода необходимо было вставить в консоль специальную HuCard с загрузчиком.

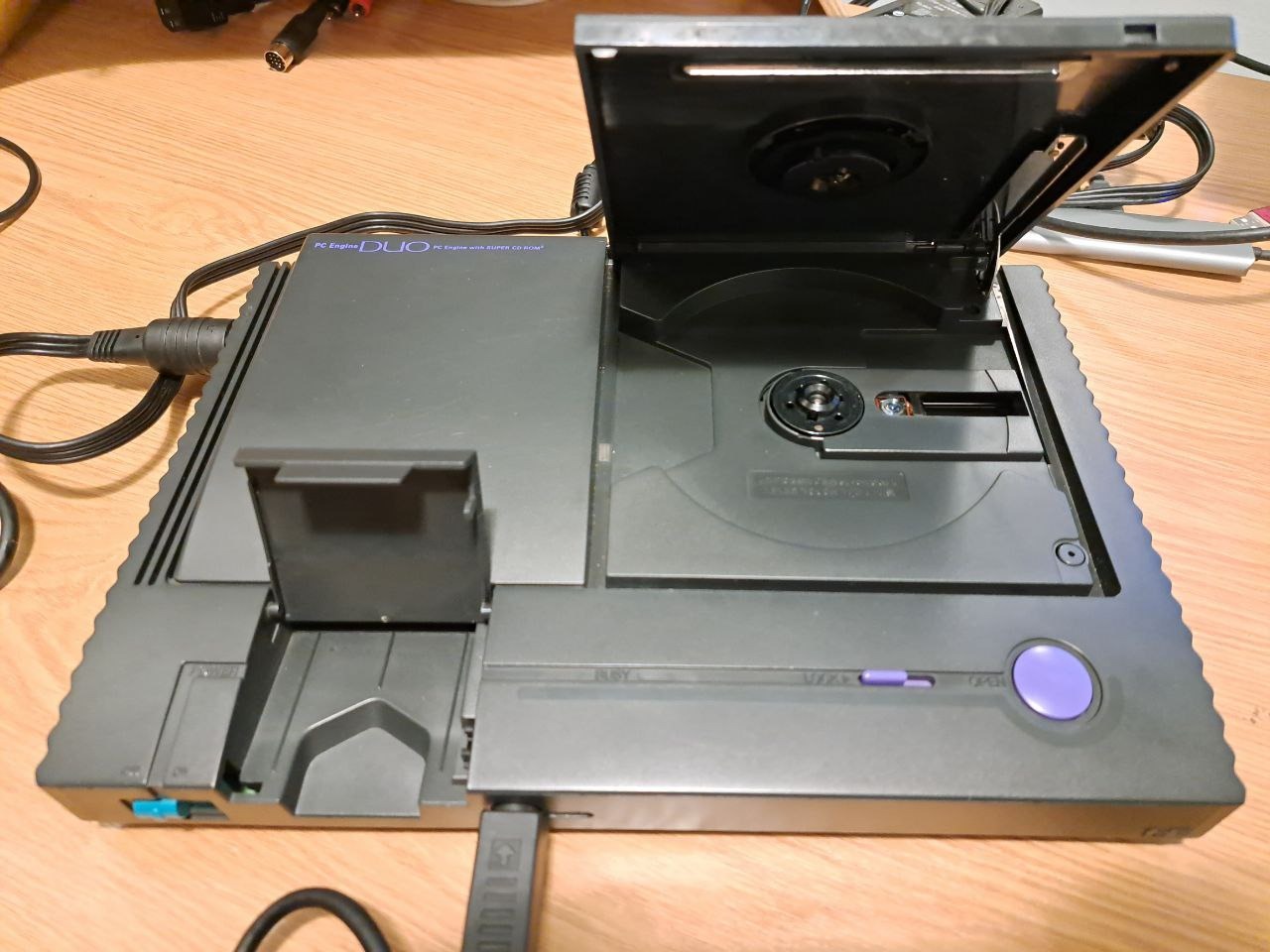

Собственно, модификаций привода и его загрузчиков было выпущено несколько штук. В начале 90х NEC объединила чемодан и его содержимое в единое устройство под названием DUO. Основное отличие от вышеописанного комбайна заключается в том, что загрузчик привода встроен по умолчанию. Если HuCard установлена, идет запуск игры с нее. Если нет, запускается загрузчик.

Собственно сей аппарат я и купил.

Продавец обещал полную работоспособность, что, конечно же, оказалось не правдой. Картриджная часть работала без проблем, а вот привод первое время с большим трудом запускал болванки, затем перестал вовсе.

После некоторых моих попыток пошевелить разъемы было решено сдать консоль профессионалам по ремонту современного и ретро-железа (очень рекомендую на правах рекламы) RetroWorks.

Как итог, здесь проявились все заболевания присущие DUO. Сразу скажу, что, если у вас появится желание прикупить это чудо техники, то надо быть готовым к ремонту. Есть много болезней, которые обязательно будут присутствовать у 99% консолей в наши дни.

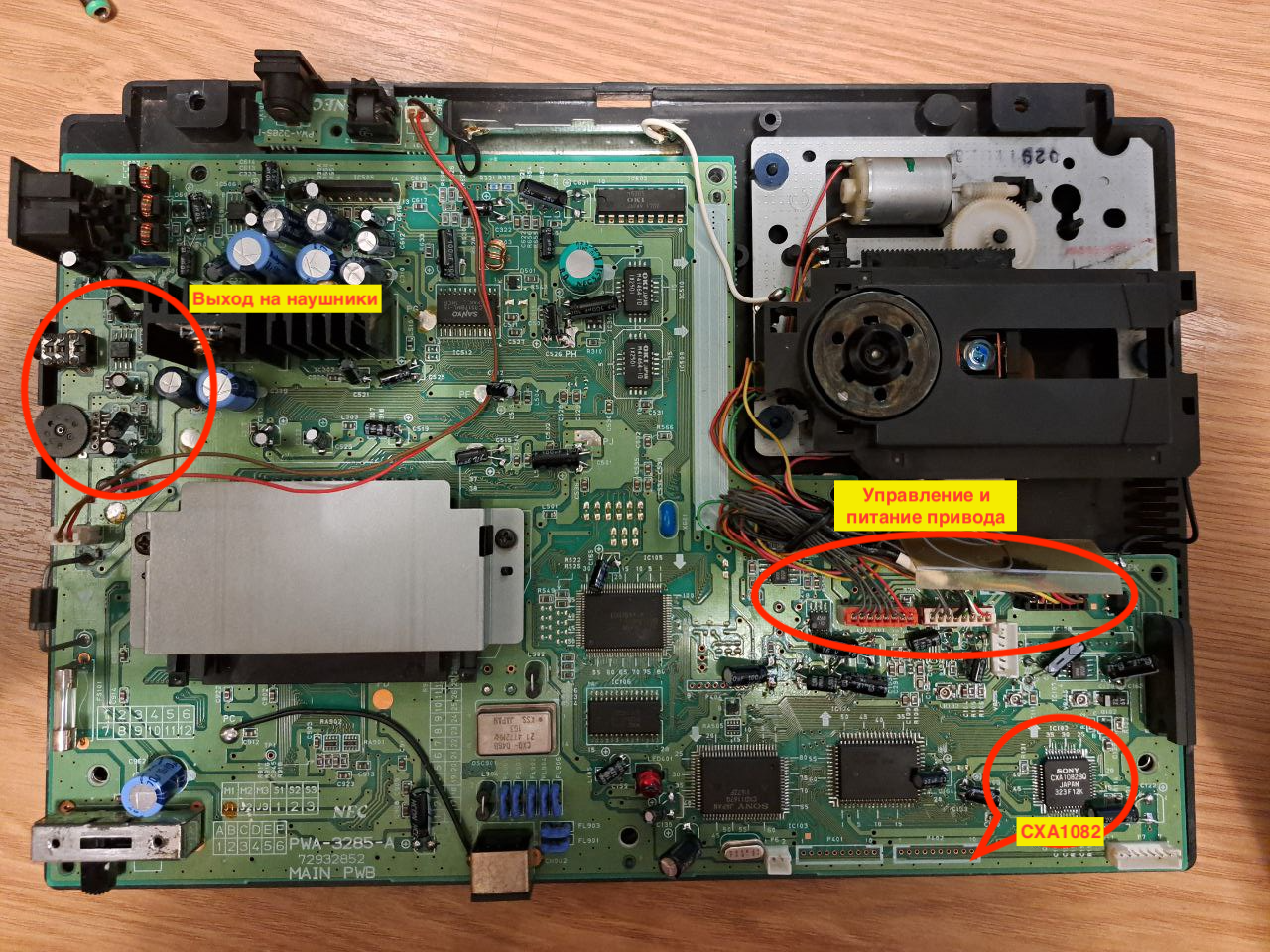

В первую очередь, конечно же, рекап. Обязательный и бескомпромиссный. Вот пример схемы того, что надо менять.

Потекшие электролиты заливают аудиочасть. В частности здесь, как и на первом мегадрайве, есть выход под наушники с усилителем. Электролитная жидкость съедает дорожки только в путь.

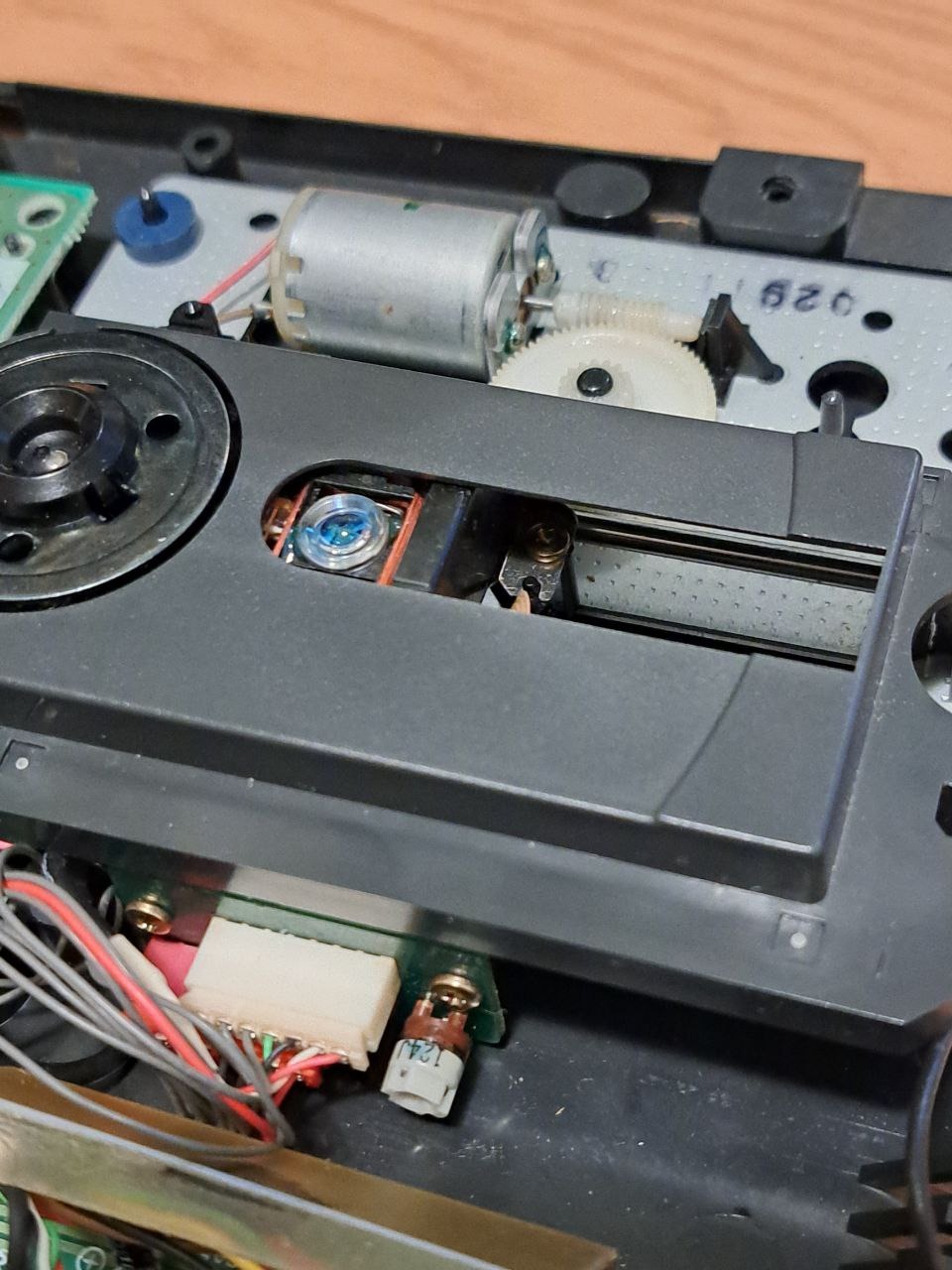

Стоит отметить, что лазер в DUO крайне ненадежный. Где-то читал фразу на иностранном форуме вида "вы думаете, что в PlayStation 1 конструктивно очень старый лазер? Он на световые годы впереди по сравнению с тем, что ставили в DUO". Еще раз, надо понимать, что это первая в истории игровая консоль с компакт-дисками.

Высохшие электролиты заставляют работать лазер и его обвязку не в режиме. Поэтому он выгорает и подлежит замене. Замен, благо, еще много на eBay и, даже, на AliExpress. Искать по названию "HOP M3".

Замене так же подлежат 2 драйвера BA6290A и CXA1082 (управление сервоприводом). Плюс обязательным образом необходимо прочистить и пропаять (если возможно) все шлейфы и кабели. Даже если внешне кажется что все в порядке.

Еще три момента:

• Не плохо было бы обновить смазку у пластиковой передачи между шаговым двигателем головки и шестерней.
• Шаговые двигатели иногда сгорают. Говорят, что подходят стандартные (не знаю что есть стандарт) из радиомагазинов. Благо в моем случае двигатель оказался живой.
• После замены конденсаторов, обвязки из микросхем; либо, как минимум, после замены лазера, необходимо провести подстройку нескольких переменных резисторов. Материал для чтения здесь.

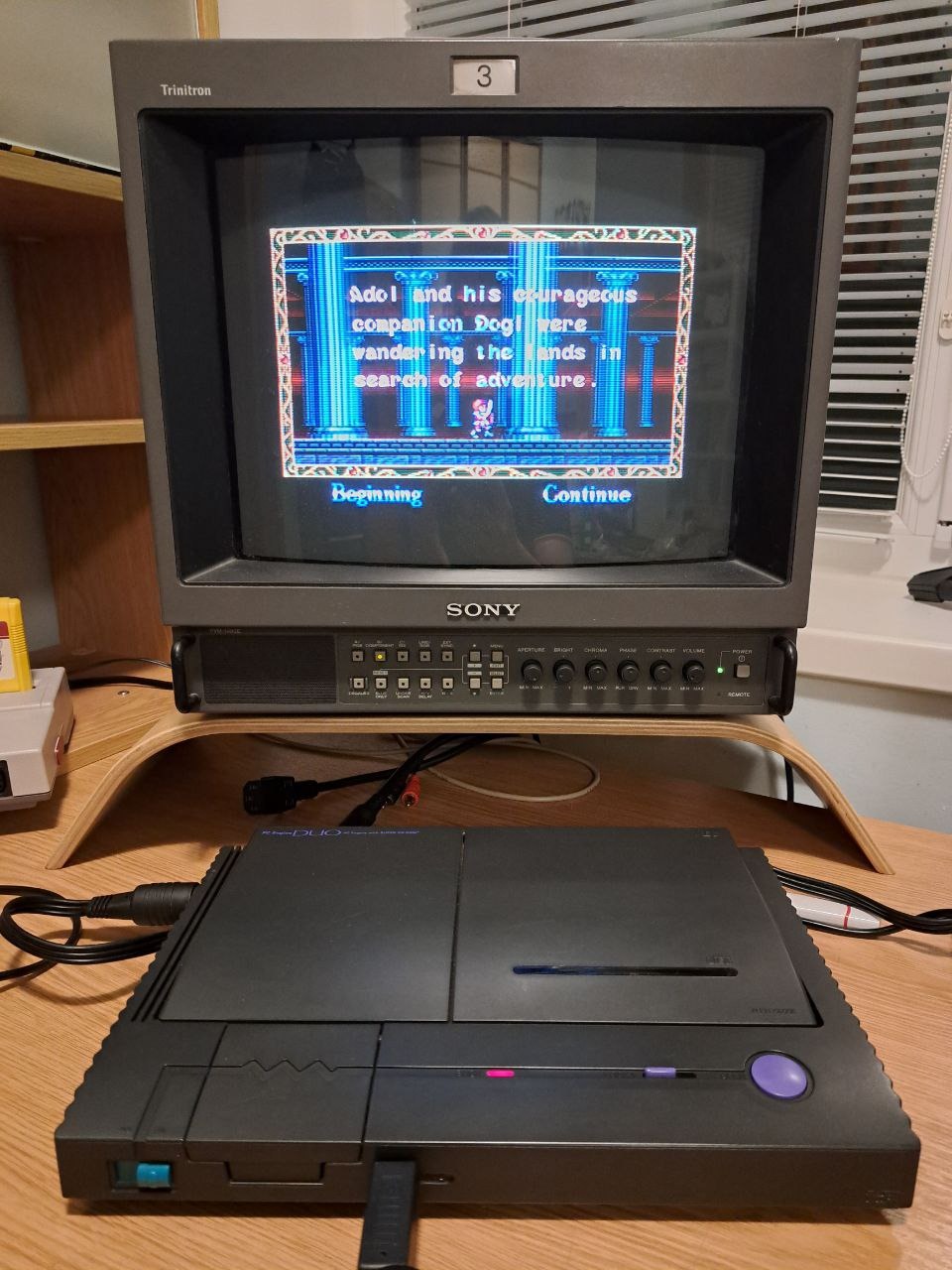

Как итог, заработали и оригинальная, и новая, купленная мною на али, головки! Причем читают записанные на 52 скорости диски без проблем. В идеале рекомендуют писать болванки на 4 скорости.

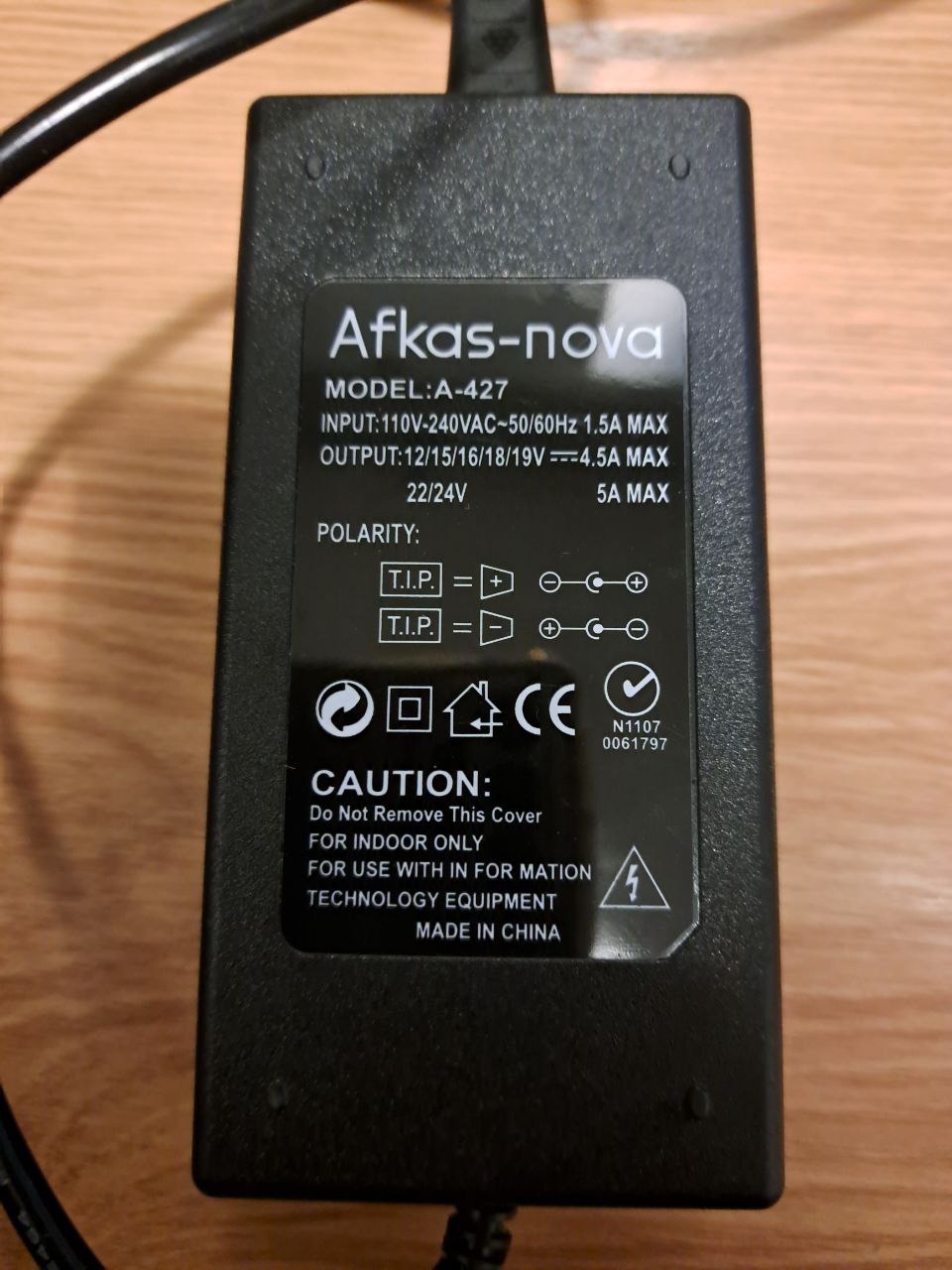

Еще одна распространенная проблема, скорее уже бытового характера, это утеря, либо отсутствие блока питания. Duo нужны 10-12 Вольт 1 Ампер на входе, плюс в центре. И у нее редкий штекер - 6,3х3,0. Ниже фото многовольтового блока питания, который в комплекте имеет и подходящий штекер, и подходит по характеристикам.

Для запуска наследия HuCard-игр на алиэкспрессе продаются несколько модификаций китайских клонов флеш-картриджей от Krikzz. Я купил не самую свежую, у меня не запускаются американские игры. Причем на самом флеш-картридже есть переключатель региона (у Японии и США были поменяны пару дорожек шины данных), но все равно, результата нет. Пробовать буду более новую версию.

Записанные болванки работают великолепно, звук у консоли стерео, чист и прекрасен. Консоль к изучению и использованию настоятельно рекомендую :)
