Общее понимание Multicast
𝔯𝔱_𝔣𝔞𝔫Как известно, существуют следующие типы трафика: Unicast — одноадресная рассылка — один отправитель, один получатель. (Пример: запрос HTTP-странички у WEB-сервера). Broadcast — широковещательная рассылка — один отправитель, получатели — все устройства в широковещательном сегменте. (Пример: ARP-запрос). Multicast — многоадресная рассылка — один отправитель, много получателей. (Пример: IPTV). Anycast — одноадресная рассылка ближайшему узлу — один отправитель, вообще получателей много, но фактически данные отправляются только одному. (Пример: Anycast DNS).
Раз уж мы решили поговорить о мультикасте, то, пожалуй, начнём этот параграф с вопроса, где и как он используется.
Первое, что приходит на ум, — это телевидение (IPTV) — один сервер-источник отправляет трафик, который хочет получать сразу много клиентов. Это и определяет сам термин — multicast — многоадресное вещание. То есть, если уже известный вам Broadcast означает вещание всем, мультикаст означает вещание определённой группе.
Второе применение — это, например, репликация операционной системы на множество компьютеров разом. Это подразумевает загрузку больших объёмов данных с одного сервера.
Возможные сценарии: аудио и видеоконференции (один говорит — все слушают), электронная коммерция, аукционы, биржи. Но это в теории, а на практике редко тут всё-таки используется мультикаст.
Ещё одно применение — это служебные сообщения протоколов. Например, OSPF в своём широковещательном домене рассылает свои сообщения на адреса 224.0.0.5 и 224.0.0.6. И обрабатывать их будут только те узлы, на которых запущен OSPF.
Сформулируем два основных принципа мультикастовой рассылки:
- Отправитель посылает только одну копию трафика, независимо от количества получателей.
- Трафик получают только те, кто действительно заинтересован в нём.
В данной статье для практики мы возьмём IPTV, как наиболее наглядный пример.
Пример I.
Начнём с самого простого случая:
На сервере-источнике настроено вещание в группу 224.2.2.4 — это означает, что сервер отправляет трафик на IP-адрес 224.2.2.4. На клиенте видеоплеер настроен принимать поток группы 224.2.2.4.
При этом, заметьте, клиент и сервер не обязательно должны иметь адреса из одной подсети и пинговать друг друга — достаточно, чтобы они были в одном широковещательном домене.
Мультикастовый поток просто льётся с сервера, а клиент его просто принимает. Вы можете попробовать это прямо у себя на рабочем месте, соединив патчкордом два компьютера и запустив, например, VLC.
Надо заметить, что в мультикасте нет никакой сигнализации от источника, мол, «Здрасьте, я Источник, не надо немного мультикаста?».
Сервер-источник просто начинает вещать в свой интерфейс мультикастовые пакеты. В нашем примере они напрямую попадают клиенту и тот, собственно, сразу же их и принимает.
Если на этом линке отловить пакеты, то вы увидите, что мультикастовый трафик — это ни что иное, как море UDP-пакетов.
Мультикаст не привязан к какому-то конкретному протоколу. По сути, всё, что его определяет — адреса. Однако, если говорить о его применении, то в абсолютном большинстве случаев используется именно UDP. Это легко объясняется тем, что обычно с помощью многоадресной рассылки передаются данные, которые нужны здесь и сейчас. Например, видео. Если кусочек кадра потеряется, и отправитель будет пытаться его послать повторно, как это происходит в TCP, то, скорее всего, этот кусочек опоздает, и где его тогда показывать? Поезд ушёл. Ровно то же самое со звуком.
Соответственно не нужно и устанавливать соединение, поэтому TCP здесь ни к чему.
Чем же так разительно отличается мультикаст от юникаста? Думаю, у вас есть уже предположение. И вы, наверняка, правы.
В обычной ситуации у нас 1 получатель и 1 отправитель — у каждого из них один уникальный IP-адрес. Отправитель точно знает, куда надо слать пакет и ставит этот адрес в заголовок IP. Каждый промежуточный узел благодаря своей таблице маршрутизации точно знает, куда переслать пакет. Юникастовый трафик между двумя узлами беспрепятственно проходит сквозь сеть. Но проблема в том, что в обычном пакете указывается только один IP-адрес получателя.
Что делать, если у одного и того же трафика несколько получателей? В принципе можно расширить одноадресный подход и на такую ситуацию — отправлять каждому клиенту свой экземпляр пакета. Клиенты не заметят разницы — хоть он один, хоть их тысяча, но разница будет отчётливо различима на ваших каналах передачи данных.
Предположим у нас идёт передача одного SD-канала с мультикаст-сервера. Пусть, он использует 2 Мб/с. Всего таких каналов 30, а смотрит каждый канал по 20 человек одновременно. Итого получается 2 Мб/с 30 каналов 20 человек = 1200 Мб/с или 1,2 Гб/с только на телевидение в случае одноадресной рассылки. А есть ведь ещё HD каналы, где можно смело умножать эту цифру на 2. И где тут место для торрентов?
Вот почему в IPv4 был заложен блок адресов класса D: 224.0.0.0/4 (224.0.0.0-239.255.255.255). Адреса этого диапазона определяют мультикастовую группу. Один адрес — это одна группа, обычно она обозначается буквой «G». То есть, говоря, что клиент подключен к группе 224.2.2.4, мы имеем ввиду, что он получает мультикастовый трафик с адресом назначения 224.2.2.4.
Пример II.
Добавим в схему коммутатор и ещё несколько клиентов:
Мультикастовый сервер по-прежнему вещает для группы 224.2.2.4. На коммутаторе все 4 порта должны быть в одном VLAN. Трафик приходит на коммутатор и по умолчанию рассылается во все порты одного VLAN'а. Значит все клиенты получают этот трафик. На них на всех в видеопроигрывателе так же указан групповой адрес 224.2.2.4. Собственно, все эти устройства становятся членами данной мультикастовой группы. Членство в ней динамическое: кто угодно, в любой момент может войти и выйти из неё.
В данной ситуации трафик будут получать даже те, кто этого в общем-то и не хотел, то есть на нём не запущен ни плеер, ни что бы то ни было другое. Но только, если он в том же VLAN'е.
Обратите внимание, что в данном случае от сервера-источника приходит только одна копия трафика на коммутатор, а не по отдельной копии на каждого клиента. И в нашем примере с SD каналами загрузка порта между источником и коммутатором будет не 1,2 Гб/с, а всего 60 Мб/с (2Мб/с * 30 каналов).

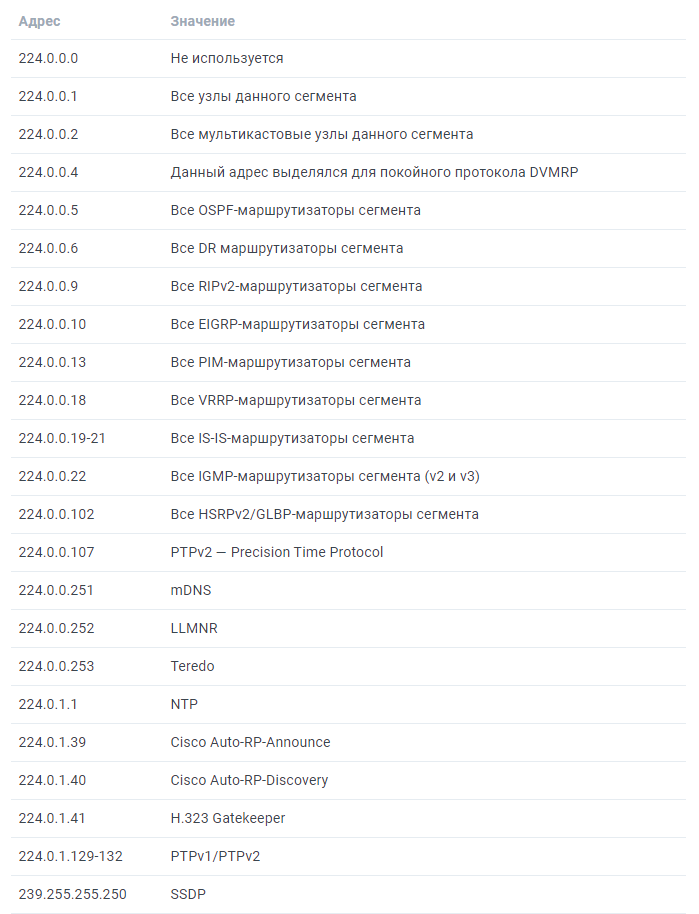

Собственно говоря, весь этот огромный диапазон (224.0.0.0-239.255.255.255) можно использовать. Ну, почти весь — первые адреса (диапазон 224.0.0.0/23) всё-таки зарезервированы под известные протоколы.
Диапазон 224.0.0.0/24 зарезервирован под link-local коммуникации. Мультикастовые пакеты с такими адресами назначения не могут выходить за пределы одного широковещательного сегмента.
Диапазон 224.0.1.0/24 зарезервирован под протоколы, которым необходимо передавать мультикаст по всей сети, то есть проходить через маршрутизаторы.
Вот, собственно, самые базисные вещи касательно мультикаста.
Мы рассмотрели простую ситуацию, когда источник и получатель находятся в одном сегменте сети. Трафик, полученный коммутатором, просто рассылается им во все порты — никакой магии.
Но пока совсем непонятно, как трафик от сервера достигает клиентов, когда между ними огромная провайдерская сеть линкмиап? Да и откуда, собственно, будет известно, кто клиент? Мы же не можем вручную прописать маршруты, просто потому что не знаем, где могут оказаться клиенты. Не ответят на этот вопрос и обычные протоколы маршрутизации. Так мы приходим к пониманию, что доставка мультикаст — это нечто совершенно новое для нас.
Вообще, чтобы доставить мультикаст от источника до получателя на данный момент существует много протоколов — IGMP/MLD, PIM, MSDP, MBGP, MOSPF, DVMRP.
Мы остановимся на двух из них, которые используются в настоящее время: PIM и IGMP.
С помощью IGMP конечные получатели-клиенты сообщают ближайшим маршрутизаторам о том, что хотят получать трафик. А PIM строит путь движения мультикастового трафика от источника до получателей через маршрутизаторы.
